Type de produit	Chaudière électrique (chauffe-eau électrique à accumulation)
Marque	Philips
Modèle	AWH1004/93 (100UA)
Capacité	10 litres
Puissance nominale	2000 W
Tension nominale	220 V ~
Fréquence nominale	50 Hz
Indice de protection	IPX4
Pression nominale	0,7 MPa
Classe d'efficacité énergétique	1 (classe A)
Coefficient de perte thermique (24h)	0,6
Taux de restitution d'eau chaude	70 %
Matériau de la cuve	Acier émaillé (tôle d'acier + émail)
Dimensions (L × P × H)	300 × 300 × 343 mm
Poids (environ)	12 kg
Type de raccordement	Eau : G1/2 ; Électrique : prise 10A/250V avec terre
Fonctions de sécurité	Protection contre les fuites à la terre, surchauffe, surpression, marche à sec
Éléments fournis	Appareil, soupape de sécurité, tuyau de vidange, joints, manuel, certificat de conformité
Entretien	Vidange et détartrage réguliers ; vérification de la soupape de sécurité tous les 3 mois
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - AWH1004 PHILIPS

Comment installer correctement le chauffe-eau Philips AWH1004 ?

L'installation doit être réalisée par un professionnel agréé Philips. Fixez l'appareil sur un mur solide capable de supporter 4 fois son poids plein. Raccordez l'eau avec des tuyaux non métalliques (PPR) de pression ≥ 0,8 MPa. Branchez sur une prise 10A/250V avec terre. Remplissez la cuve avant de mettre sous tension.

Que faire si l'eau ne chauffe pas ?

Vérifiez d'abord que l'appareil est sous tension et que le voyant de chauffe est allumé. Si le voyant est éteint, contrôlez le disjoncteur différentiel et la prise. Si le voyant est allumé mais l'eau froide, le thermostat est peut-être réglé trop bas ou la résistance est défectueuse. Contactez le service après-vente au 4006186222.

Pourquoi la soupape de sécurité laisse-t-elle couler de l'eau ?

C'est normal lors du chauffage : la soupape évacue la surpression. Vérifiez qu'elle n'est pas obstruée en actionnant le levier tous les mois. Si elle coule en continu même à froid, la pression du réseau dépasse peut-être 0,8 MPa ; installez un réducteur de pression.

Comment régler la température de l'eau ?

Tournez le bouton de réglage de la position 'Arrêt' vers 'Haute température'. La température augmente progressivement. Le voyant s'allume en chauffe et s'éteint en maintien. Pour une utilisation sans risque, mélangez toujours l'eau chaude avec de l'eau froide avant usage.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation électrique et fermez le robinet d'arrivée d'eau. Si la fuite provient des raccords, resserrez-les ou remplacez les joints. Si elle vient de la cuve, arrêtez l'utilisation et contactez le SAV. Ne tentez pas de réparer vous-même.

Comment entretenir mon chauffe-eau ?

Vidangez la cuve tous les 6 mois pour éliminer le calcaire. Vérifiez et remplacez l'anode de magnésium si nécessaire (tous les 2 ans environ). Contrôlez tous les 3 mois que la soupape de sécurité n'est pas bouchée en soulevant le levier. Nettoyez les poussières sur la fiche secteur.

Puis-je utiliser l'eau du chauffe-eau pour boire ?

Non, l'eau chauffée dans un chauffe-eau électrique n'est pas potable. L'accumulation de tartre et la stagnation peuvent favoriser les bactéries. Utilisez exclusivement de l'eau froide pour la consommation.

Que faire si le voyant du disjoncteur différentiel clignote en orange ou vert ?

Un voyant orange fixe ou vert clignotant indique une anomalie de mise à la terre. Débranchez immédiatement l'appareil et cessez de l'utiliser. Faites vérifier l'installation électrique par un électricien qualifié avant toute réutilisation.

Quelle est la durée de vie de l'anode en magnésium ?

L'anode sacrificielle en magnésium se consomme progressivement pour protéger la cuve. Sa durée de vie dépend de la dureté de l'eau ; en général, elle doit être contrôlée tous les 2 ans et remplacée si elle est fortement corrodée. Un entretien régulier prolonge la vie de l'appareil.

Comment purger l'air du circuit après l'installation ?

Ouvrez un robinet d'eau chaude. Tournez le mitigeur au maximum vers eau chaude. Ouvrez le robinet d'arrivée d'eau froide. Attendez que l'eau coule en continu sans bulles. Fermez le robinet d'eau chaude. Votre chauffe-eau est prêt à être mis sous tension.

MODE D'EMPLOI AWH1004 PHILIPS

注册您的产品并在以下网站链接中了解详情

www.philips.com/welcome

扫码尽享会员优惠

本手册内容与实物可能存在差异，请以实物为准，如产品有任何更新，则不另行通知。2021）AquafShield All rights reserved.

The Philips Trademark and the Philips Shield Emblem are registered trademarks of Koninklijke Philips N.V. used under license. This product has been manufactured by and is sold under the responsibility of Guangdong AquaShield Health Technology Company Limited and Guangdong AquaShield Health Technology Company Limited & the warrantor in relation to this product.

水护湿花飞利浦饮水解决方案。热水解决方案、卫浴解决方案及水杯全球唯一品牌官方授权运营主体。Rev.AMR 21

PHILIPS

热水器

电热水器

WHY003/93(0656UA) AWWH004/93(100UA)

说明书

目录

1	用户必读	1	11	电气原理图	9
2	产品功能	3	12	装箱清单	10
3	适用水质范围	3	13	环保清单	10
4	主要技术规格	3	14	保修卡	11
5	部件名称	4
6	外观结构	4
7	产品尺寸	5
8	安装及使用	5
	8.1 安装前准备事项	5
	8.2 安装步骤	5
	8.3 使用方法	7
9	维修保养	8
10	故障诊断	8

产品名称：储水式电热水器

额定频率：50Hz

额定电压：220V~

额定功率：1600W

防水等级：IPX4

执行标准：GB4706.1-1998GB4706.12-2006GB21519-2008

生产者：广东水护盾健康科技有限公司

生产者地址：佛山市顺德区北滘镇马龙村委会龙汇路4号之五

生产者电话：[phone]邮编：528305

生产企业：广东惠洁宝电器有限公司

生产企业地址：佛山市顺德区容桂高新区华天南一路15号

全国顾客服务热线：4006186222

产品名称：储水式电热水器

产品型号：AWH1004/93(100UA)

额定容积：10L

额定压力：0.7MPa

额定频率：50Hz

额定电压：220V~

额定功率：2000

防水等级：IPX4

执行标准：GB4706.1-1998.GB4706.12-2006.GB21519-2008

生产者：广东水护盾健康科技有限公司

生产者地址：佛山市顺德区北滘镇马龙村委会龙汇路4号之五

生产者电话：[phone]邮编：528305

生产企业：广东惠洁宝电器有限公司

生产企业地址：佛山市顺德区容桂高新区华天南一路15号

全国顾客服务热线：4006186222

1 用户必读

使用产品前请仔细阅读本说明书，并请妥善保管。

下列注意事项如有使用不当，可能造成重大的意外事故。

下列内容均与安全密切相关，请您务必严格遵守。

警告

表示使用不当时，有可能造成使用者死亡或者重伤。

此符号表示请您注意！

与上述的“雷告”、“注意”并用，以引起您足够的法律遵照。审议本法律意见书的请示：

注意请务必认真阅读并严格遵守。

注意

表示使用不当时，有可能造成使用者轻伤或财物损坏。

禁止

此符号表示是禁止。

此操作！

指示执行

此符号表示请按照指

示操作！

安全

●如果不完全遵守此说明书的内容，可能会引起失火，导致财产损失、人身伤害或死亡。
须按照安装说明书安装，若不按照说明书进行安装，可能会造成漏水、火灾、触电。
- 机器的安装调试或维护保养必须由厂方授权人员实施，方可保障机器处于正常工作状态。未经厂方授权人员安装调试或维护保养，导致产品无法达到正常状态或性能时，厂方不承担责任。
- 儿童、老人、残疾人等特殊人群应在正常成人监督下使用。
- 热水器进行任何维护保养和维修前，请务必断开电源。非本公司认可的专业人员不得调整和维修热水器。

警告

进行接地连接，若不进行接地连接，发生故障和漏电时会引起触电。
电路施工应遵照市内布线规程，若不遵守市内布线规程，会造成火灾、触电。
- 电源插头须完全插入，若不完全插入，会因触电或发热造成火灾。请勿使用受损的插头或松动的插座。
请务必在插座及接线器具的额定范围内使用，请勿使用交流220V以外的电源。
须正确使用电源线和电源插头。拔电源插头时勿手持电源线，须手持插头本体，须定期除去电源插头上的灰尘。
环境温度低于5℃时，请务必采取防冻措施，如开暖气或空调等，防止由于温度过低，机器内的水冻结造成机臂性能开裂而发生漏漏水电事故。
- 热水器可能导致严重烫伤，务必将热水与冷水混合后再进行洗涤。

如果热水器受到无水干烧，将产生蒸汽或高温热水，可能会引起严重烫伤。因此务必保证热水器内贮满水才能通电，如发生干烧，应立即断电、断水，停止使用，并拨打本公司服务热线，由本公司认可的专业人员检查或修理。
电源线与机器属于耦合连接，若电源线损坏，为了避免危险，必须由制造商、其维修部门或类似部门的专业人员更换。机器的维护保养，需使用我公司审定的部件，使用非授权的部件或附件所引起的问题，使用性能的降低或造成的财物的损坏均不包括在厂商有限担保范围之内。
电源插座必须安装在离地1.6米以上的干燥处，并保证使用时水溅不到此位置，且有防水措施。用相位仪或试电笔检查热水器将使用的插座，确保零线火线安装正确，安装环境有可靠接地，此过程必须由我司认可的有资质的电工进行。

注意

●水管安装等应按照所在城市的条例规定进行，若不按规定进行，会引起漏水。
- 请勿对本体连接部施加压力，若施压力会造成破裂、漏水、掉落等。
本家用热水器适用于家庭生活用水，如用于商业用途将会缩短热水器的使用寿命。
本公司提供专业的安装服务。免安装人工费(但仅限在当地“飞利浦”实体门店和本公司授权的网上商店正规渠道购买，并且有正规购机发票原件的热水器)，安装材料均另行收费。
- 热水器安装使用后，用户应根据使用情况经常进行检查和必要的维护。如有异常，应立即停止使用，并拨打本公司服务热线报修。
任何部件如果被水浸润，应由专业人员检查或修理后方可使用。
请勿在产品周围喷洒杀虫剂或香水等任何可燃材料。
- 热水器配有泄压安全阀或温度压力安全阀，为了使用安全，不可私自改动其安装位置，严禁堵塞出口。泄压安全阀或温度压力安全阀必须安装导流管且须连续向下，导流管溢出的水应排入地漏。
●使用前，请先用手试探水温，合适后再使用。
●热水器排出的水（包括高温加热后）不能用于饮用。
- 热水器出水时出现白色浑浊现象属于正常。这是由于水中溶解的空气受热后压力降低，溢出产生气泡(类似啤酒的泡沫)，无污染、无害。

禁止

• 请勿损坏电源线、电源插头，使用已破损的电源线、电源插头会造成触电或因短路造成火灾。
  请勿用湿手插拔电源插头，否则会造成触电。
  请勿将香烟等燃烧物接近产品，否则可能引起触电或火灾。
  请勿通过外部开关装置对产品进行供电。
  请勿与自来水管以外的管道连接在一起。
  请勿在本机上放重物。
  请勿在本机上覆盖东西
  请勿放置或安装在室外及阳光直射处。
  请勿将水或洗涤剂等泼洒在本体、本体底部及电源插头上，否则会引起触电、短路而引起火灾。
  严禁用其它热水器的出水作为本热水器的进水
• 除维修技术员外不可擅自拆开、维修，否则会造成触电、起火。以及异常动作引起受伤，需维修时请联系维修点。

注：上述条款解释权在法律允许下归本公司所有。

14 保修卡

中国地区保修卡

产品型号

购买日期

保修

从购买日起，产品附带两年保修期。在这两年保修期限内，如有任何因材料不良及品质所造成的瑕疵，我们将提供免费的产品修复或更换服务。
我们所提供的免费产品修复或更换保修服务，其前提为客户必须提供有效的购买证明，例如，发票而且请求维修服务的日期尚在保修期限之内。
●这项保修并不包括消耗性零件（如：样棒等）或以玻璃制成的配件。
如果瑕疵是由于不正确使用、不良的保养(例如零件因水垢而卡死)，或者是由于非经授权的人员所执行的修护所致，则本保修将无效。
- 本保修不适用于使用者未详细阅读及遵守使用说明书中的所有知识，及忽视使用说明书中限制或警告之行为或用法。

注意：对特定产品及材料的保修将有某些限制针对部分产品，本保修将有所限制，例如所使用的材料的类别。关于保修的限制(若有时)可以在产品说明书中的“注意事项”标题下找到。

这些保修限制将不会影响您的法定权益。

·服务

在正式供销的所有国家中，产品都附带有保修期满后的服务。对于非正常供销的国家中，服务将由所在国家的相关组织提供。在这种情况下，如果缺乏所需的备用零件，服务的时效可能会有所延迟。如果您对产品有任何疑问，请与您所在国家/地区的客户服务中心（中国地区服务热线：4006186222）请求服务。

广东水护盾健康科技有限公司

邮编：528305

广东省

电话：[phone]

网址访问

www.philips.com/support

12 装箱清单

整机	1X	合格证	1X
使用说明书	1X	泄压管	1X
条码	2X	安全阀	1X
绝缘管件	2X	胶垫圈	2X

13 环保清单

电热水器产品的有害物质限制使用标识表

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电源线	×	○	○	○	○	○
内部连接线	○	○	○	○	○	○
控制器	×	○	×	○	○	○
加热管	○	○	○	○	○	○
紧固件(螺钉等)	○	○	○	○	○	○
内胆	○	○	○	○	○	○
安全阀	×	○	○	○	○	○
外壳	○	○	○	○	○	○
隔电墙	×	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。说明:1.以上“×”的部件,部分含有有害物质超过是由于目前行业技术水平有限,暂时无法实现替代或减量化。2.某些型号的产品可能不包含上表中的某些部件,请以实际购买机型为准。

10有害物质限制使用标志

环保使用期限10年；表示本产品中含有的有害物质不会发生外泄或突变,用户在产品说明书所述情况下正常使用本产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。箭头循环标志；表示本产品可回收利用。超过使用期限或经过维修无法正常工作后,不应被随意丢弃,请交由正规回收渠道以及有废弃电器电子产品处理资格的企业处理,正确的处理方法请查阅国家或当地有关旧电器电子产品的处理规定。

以上标识均依据中国有害物质限制使用管理办法及其配套标准S/T11364要求执行。本产品长期使用不会对人体产生危害，请放心使用。

2 产品功能

内胆采用优质钢板加搪瓷制作，防腐耐压，经久耐用。
配有内胆压力保护装置，有效防止水压过高损坏内胆。
●具有防漏电、干烧、超温和水压过高等多重安全保护功能。
- 一级能效,保温层采用加厚的聚氨酯整体发泡。保温效果好,节能省电。

3 适用水质范围

仅适用于市政自来水，非工业用水、井水等。

4 主要技术规格

产品型号 特性 参数	AWH1003/93(066UA)	AWH1004/93(100UA)
额定电压/频率	220V~/50Hz
额定功率	1600W	2000W
额定容量	6.6L	10L
防水等级	IPX4
额定压力	0.7MPa
能效等级	1级
容器强度等级	A
24h固有能耗系数	0.6
热水输出率	70%
安全阀型号	0.7MPa

9 维修保养

告

维修保养电热水器前，必须先断开供电电源，在需要拆卸管路时，务必先把机体内的热水排空，以免烫伤。

为保证电热器一直以较高的效率工作，最好能定期清理一次发热元件，检查并更换镁棒、清除沉积在电热元件和内胆底部的水垢。
长期不用时，将电热水器中的积水排放，以免损坏元件，下次使用前请重新注满水。

告

1) 请用户定期检查超压保护功能的有效性。方法：在通电加热状态下关闭进出水口阀门，温度达到一定值时，单向安全阀会自动泄压，此时，排水软管会有水滴排出，属正常状态。如没有上述状态，必须立即停止使用，并报修。
2）请用户每个季度定期检查单向安全阀泄压口是否堵塞。方法是：打开进水阀，将排空手柄向上扳动至水平位置（单向安全阀上有止动螺钉，需卸下螺钉），若有水流出，则证明没有堵塞；若无水流出，注意须将排空手柄复位，并通知我司维修人员检修。

10 故障诊断

故障现象	原因分析	处理方法
漏电保护插头橙色灯亮或绿色灯闪烁	地线带电或接地异常	立即断开电源,拔掉插头,停止使用热水器,并通知售后部门检修
漏电保护插头不能复位	漏电保护插头损坏或产品漏电
热水口不出水	供水系统停水或水压太低	检查水路
	进水阀未开启或出水阀故障	打开进水阀或更换出水阀
出水为冷水(加热指示灯不亮)	停电或电源开关处于断开位置	检查供电线路
	内部电路故障	拨打售后服务热线
出水为冷水(加热指示灯亮)	加热温度设置过低	调高加热温度
	加热时间太短	继续加热
	混水阀故障	更换混水阀
	内部电路故障	拨打售后服务热线
漏水	胆口密封不好	拨打售后服务热线
	内胆漏水
单向安全阀有响声	水压过大	拨打售后服务热线

7产品尺寸

容量	外形尺寸L×B×H
6.6L	260×260×298(mm)
10L	300×300×343(mm)

8 安装及使用

8.1安装前准备事项

电热水器应该根据用户的环境状况并综合考虑下述因素进行定位安装：
避开易燃气体发生泄漏的地方或有强烈腐蚀气体的环境；
避开强电、强磁场直接作用的地方
尽显避开易产生振动的地方；
●尽量缩短热水器与取水点之间连接的长度；
所选的墙体必须稳固可靠，不得存在空心或墙体脱落现象。
请由获得飞利浦授权安装资格的专业技术人员进行安装
安装前，必须使用电源检测仪检测用户家电路情况，如有接地或电路异常，须整改后再安装。

8.2安装步骤

步骤一：机身固定

根据图A所示，确定电热水器安装位置，可直接将机身置于无积水井排水良好的平坦地面或地柜里。在电热水器的进水端安装进水阀，单向安全阀必须装在电热水器进水管上，方向一定要正确，单向安全阀泄压口应朝下安装或朝水平方向安装，将泄压引流管装到单向安全阀泄压口上。吊顶安装时泄压口应外连一根适当长度的软管引到地漏处，并预留足够的维修空间以便日后维护、维修。

步骤二：水管连接

• 所有管件螺纹均为G1/2，将混水阀（非标配）、单向安全阀、进水三通管和出水三通管，按（图B）所示正确连接，所有接口应用密封垫连接。把热水阀全部行到热水方向，打开任意出水口，待出水口有连续稳定出水时，表示热水器进水正常并已满水，关闭出水阀。

注意

1.湿水阀非标配件，需另行购买。

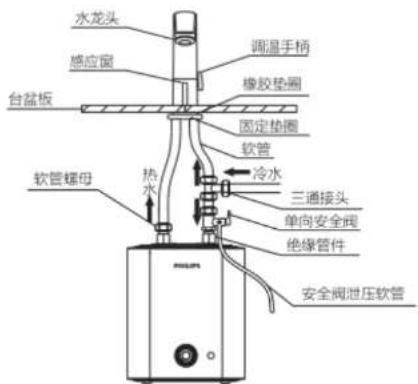

图B

• 热水器应装在避免日晒雨淋的室内，为了避免管道热量损失，安装点与用水点尽量接近。

注意

1.若用户使用的自来水水压 >0.8MPa 时，即单向安全阀经常泄压出水时，则进水管前还需安装一减压阀，此减压阀尽量安装在远离电热水器的地方。

2.连接到单向安全阀泄压口上的排水软管应保持向下倾斜安装在室内的环境中，并保持与大气相通，排水软管附近必须有足够排水量的地漏，以免无法排水；妥善固定防止排出热水或蒸汽烫伤；并每月1次定期动作以去掉水垢沉积。动作方法：将安全阀排泄口手柄扳至水平位置。若有水流出则证明没有堵塞。

步骤三：电源连接

电热水器必须选用符合国家标准要求对应的10A/250V~标准三孔电源插座。电源插座的接地极必

须可靠的接地，严禁用自来水管等代替接地体。

a）管路连接、走向应合理，各连接处无渗漏水现象；

b)电气配置应安全、正确，热水器的漏保插头与插座配合紧密；

c）机械连接应牢固、可靠；

d）使用功能应能良好实现，控制部件正常运行；

e）热水器应按照本手册进行试运行。

警告

在安装前应先检查安装电热水器的墙壁是否确实坚固，并能承受电热水器装满水后的4倍重量。影响膨胀螺栓不能装在砖缝中。热水器进水管道和热水出水管道必须使用耐压 ≥ 0.8MPa 、耐温 ≥ 100^ 以上的非金属管，例如：PPR管，不可采用可导电管道。

8.3 使用方法

注意

通电使用热水器前请确认是否已经注满水，电源插头是否已经连接牢固，各水路连接的水管是否连接牢固。

• 进水。首先打开电热水器出水处的任一出水阀门，调温手柄调至最高水温位置，再打开进水阀；此时内胆中开始充水，直到水龙头正常出水时，再将调温手柄调至最低水温位置。进水阀在正常使用时应处于打开状态。

注意

不可将热水对着人体试水温，以免烫伤皮肤，可用手背小心移动试温。必须将热水与冷水混合后，再进行洗涤。

设置加热水温

依所需加热水温转动调温旋钮，调温旋钮由“关机”档顺时针旋向“高温”档，可由低到高无级选择加热水温。在加热状态下加热指示灯亮起，在保温状态下加热指示灯熄灭，将调温旋钮旋至“关机”位置之下，表示停止电热水器加热。在通常情况下应将调温旋钮处于“高温”档。

本机可自动控温

当水温达到设定水温时会自动断电（加热指示灯熄灭）。当水温下降到一定温度时会自动接通电源，继续加热（加热指示灯点亮），如此循环。

A注意

1.当自来水水压≥0.8MPa时，单向安全阀会有水滴流出，这是正常现象。
2.长期不用时请关闭电热水器的电源和进水阀门并排空内胆的水，下次使用时务必先重新注满水后再通电使用。
3 当出现接地异常或插头跳闸、立即停止使用热水器，拔下电源插头，拨打本公司服务热线。如果设置温度超过 50% ，可能会对您的身体造成烫伤，必须混合冷水后才能使用。
