720786 - Matériel réseau MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de brassage (patch panel)
Marque	Manhattan
Modèle	720786
Catégorie	Matériel réseau
Usage	Câblage structuré pour réseau Ethernet
Normes de câblage supportées	T568A et T568B
Nombre de ports	24 ports (RJ45)
Dimensions (L × H × P)	48,3 cm × 4,4 cm × 10 cm (standard 19 pouces, 1U)
Poids	Environ 1 kg
Matériaux	Acier et plastique
Alimentation	Non applicable (dispositif passif)
Fonctions principales	Connecter et organiser les câbles réseau, assurer la terminaison des câbles à paires torsadées
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas exposer à l'humidité ou aux liquides
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible
Informations générales	Conforme à la directive DEEE 2012/19/EU. Déclaration de conformité disponible sur demande

FOIRE AUX QUESTIONS - 720786 MANHATTAN

Comment fixer les câbles au panneau de brassage ?

Fixez les câbles à un gestionnaire de câbles à l'aide de serre-câbles, puis positionnez le panneau de brassage comme vous le souhaitez.

Quels sont les codes couleur pour le câblage T568A ?

Pour T568A : broche 1 blanc/vert, broche 2 vert, broche 3 blanc/orange, broche 4 bleu, broche 5 blanc/bleu, broche 6 orange, broche 7 blanc/marron, broche 8 marron.

Quels sont les codes couleur pour le câblage T568B ?

Pour T568B : broche 1 blanc/orange, broche 2 orange, broche 3 blanc/vert, broche 4 bleu, broche 5 blanc/bleu, broche 6 vert, broche 7 blanc/marron, broche 8 marron.

Comment monter le panneau de brassage dans un rack ?

Le panneau se monte dans un rack standard 19 pouces. Fixez-le avec des vis aux trous de montage prévus, à l'aide d'un tournevis.

Ce panneau est-il compatible avec les câbles Cat6 ?

Oui, il est compatible avec les câbles Cat5e, Cat6 et Cat6a. Assurez-vous de respecter les normes de câblage appropriées.

Faut-il une alimentation pour ce panneau ?

Non, il s'agit d'un dispositif passif qui ne nécessite aucune alimentation électrique.

Comment nettoyer le panneau de brassage ?

Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques ou abrasifs.

Que signifie le symbole de poubelle barrée sur le produit ?

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers. Il doit être recyclé conformément à la directive DEEE 2012/19/EU.

Où puis-je obtenir la déclaration de conformité ?

La déclaration de conformité est disponible sur demande auprès du fabricant ou sur le site web de Manhattan.

Puis-je utiliser ce panneau pour des applications téléphoniques ?

Oui, il peut être utilisé pour des applications téléphoniques analogiques ou numériques, à condition que le câblage soit adapté.

MODE D'EMPLOI 720786 MANHATTAN

[EN] Attach the cables to a cable manager using cable ties, then position the patch panel as desired.
[DE] Befestigen Sie die Kabel mit Kabelbindern an der Kabelführung und positionieren Sie dann das Patchpanel wie gewünscht.
[ES] Conecte los cables a un organizador de cables con bridas, bajo colocque el panel de connexion como dese.
[FR] Fixez les câbles à un gestionnaire de câbles à l'aide de serre-câbles, puis positionné le panneau de brassage comme vous le souhaitez.
[PL] Przymocuj kable do prowadnicy kabli za pomocag opasek kablowych, a nastepnie ustaw panel krosowy zgodnia z potrzebami.
[IT] Collegare i cavi a un passacavi utilizzato le fascette, quando posizionare il pannello patch come desiderato.

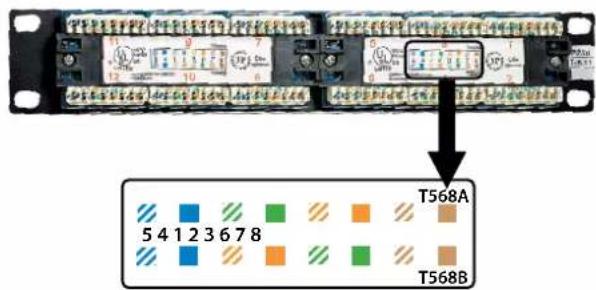

COLOR CODES

	[EN] [DE] [ES]	[FR] [PL] [IT]
Pin 5	White/Blue	Weiß/Blau	Blanco/Azul	Blanc/Bleu	Bialy/Niebleski	Bianco/Blu
Pin 4	Blue	Blau	Azul	Bleu	Niebleski	Blu
Pin 1	White/Green	Weiß/Grün	Blanco/Verde	Blanc/Vert	Bialy/Zielony	Bianco/Verde
Pin 2	Green	Grün	Verde	Vert	Zielony	Verde
Pin 3	White/Orange	Weiß/Orange	Blanco/Naranja	Blanc/Orange	Bialy/Pomarańczowy	Bianco/Arancione
Pin 6	Orange	Orange	Naranja	Orange	Pomarańczowy	Aranclione
Pin 7	White/Brown	Weiß/Braun	Blanco/Marrón	Blanc/Brun	Bialy/Brazowy	Bianco/Marrone
Pin 8	Brown	Braun	Marrón	Brun	Brazowy	Marrone
Pin 5	White/Blue	Weiß/Blau	Blanco/Azul	Blanc/Bleu	Bialy/Niebleski	Bianco/Blu
Pin 4	Blue	Blau	Azul	Bleu	Niebleski	Blu
Pin 1	White/Orange	Weiß/Orange	Blanco/Naranja	Blanc/Orange	Bialy/Pomarańczowy	Bianco/Arancione
Pin 2	Orange	Orange	Naranja	Orange	Pomarańczowy	Aranclione
Pin 3	White/Green	Weiß/Grün	Blanco/Verde	Blanc/Vert	Bialy/Zielony	Bianco/Verde
Pin 6	Green	Grün	Verde	Vert	Zielony	Verde
Pin 7	White/Brown	Weiß/Braun	Blanco/Marrón	Blanc/Brun	Bialy/Brazowy	Bianco/Marrone
Pin 8	Brown	Braun	Marrón	Brun	Brazowy	Marrone

REGISTRATION: | PRODUKTREGISTRIERUNG: | REGISTRACION: | ENREGISTREMENT: | REJESTRACJA: | REGISTRAZIONE:

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas etre traité comme un déchet menager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas etre mis au rebut sous forme de déchet municipal non triè. Veuliez yous débarrasser de ce produit en le renuoyant a son point de vente ou au point de ramassage local dans votre municipality, a des fins de recyclage.

FRANÇAIS: La Déclaration de Conformité est disponible à
