Caractéristiques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 x 60 x 85 cm
Puissance totale	7,4 kW
Fonctionnalités supplémentaires	Minuteur, verrouillage de sécurité, affichage LED
Matériau de la surface	Verre céramique
Type de nettoyage	Nettoyage facile avec un chiffon humide
Système de sécurité	Arrêt automatique, protection contre la surchauffe
Consommation énergétique	A
Garantie	2 ans

FOIRE AUX QUESTIONS - VIRT5304BSS VIKING

Comment allumer la cuisinière VIKING VIRT5304BSS ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Assurez-vous que le gaz est ouvert.

Comment nettoyer les grilles de la cuisinière ?

Les grilles peuvent être nettoyées avec de l'eau chaude savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface. Assurez-vous qu'elles soient complètement sèches avant de les remettre en place.

Pourquoi la cuisinière ne chauffe-t-elle pas ?

Vérifiez que le gaz est ouvert et que la cuisinière est correctement branchée à une source d'énergie. Si le problème persiste, contactez le service client.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température désirée. Le réglage est en degrés Celsius. Laissez le four préchauffer avant d'y placer vos plats.

La lumière du four ne s'allume pas, que faire ?

Vérifiez que l'ampoule est correctement installée et qu'elle n'est pas grillée. Si elle est grillée, remplacez-la par une ampoule de la même puissance.

Comment désactiver le verrouillage de sécurité de la cuisinière ?

Pour désactiver le verrouillage de sécurité, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que l'indicateur lumineux s'éteigne.

Que faire si le four dégage une odeur de brûlé ?

Cela peut se produire lors du premier usage. Assurez-vous de nettoyer le four et toutes les surfaces de cuisson avant de l'utiliser. Si l'odeur persiste, éteignez le four et contactez le service client.

Comment régler les brûleurs pour une cuisson optimale ?

Pour une cuisson optimale, commencez par un réglage élevé pour faire chauffer rapidement, puis réduisez à un niveau moyen ou bas une fois la température désirée atteinte.

MODE D'EMPLOI VIRT5304BSS VIKING

Guide d'installation

5 Séries Tables de cuisson électriques encastrables / Tables de cuisson induction encastrables

VERT530, VERT536

VIRT530, VIRT536

Table des matières

Avertissements et instructions de sécurité importantes ____ 3

Especificaciones/Dimensiones (électricité) 4

Especificaciones/Dimensiones (induction) 6

Exigences en matière d'électricité 10

Installation 11

Préparation finale 11

Liste de contrôle des performances 11

Service et enregistrement ____ 12

- Avant de commencer, veuillez lire attentivement et entièrement ces instructions.

Votre sécurité et celle des autres sont très importantes.

Ce manuel et cet appareil contiennent plusieurs messages de sécurité importants.

TOUJOURS lire et respecter tous les messages de sécurité.

Ceci est le symbole d'alerte de sécurité.

Ce symbole vous alerte sur les risques demort

ou de blessures pour vous et les autres personnes.

Tous les messages de sécurité sont précédés du symbole d'alerte de sécurité et du mot

« DANGER », « AVERTISSEMENT » ou

« ATTENTION ». Ces mots signifi ent :

DANGER

Dangers ou pratiques imprudentes qui ENTRAÎNERONT de graves blessures corporelles ou la mort.

ATTENTION

Pratiques imprudentes ou dangereuses qui POURRAIENT entraîner de graves blessures corporelles ou la mort.

MISE EN GARDE

Pratiques imprudentes ou dangereuses qui POURRAIENT entraîner de légères blessures corporelles ou des dégâts matériels.

Tous les messages de sécurité identifi ent le danger, vous indiquent comment réduire le risque de blessures et vous indiquent ce qu'il peut arriver si vous ne suivez pas les instructions.

IMPORTANT - Veuillez lire et suivre ces directives!

• NE PAS retirer les étiquettes, les avertissements ou les plaques apposés de manière permanente sur le produit. Cela entraînerait l'annulation de la garantie.
• Veuillez respecter tous les codes locaux et nationaux en vigueur. L'installation doit respecter les codes locaux, le code national du gaz ANSI ANSIZ233.1/NFPA-54, dernière édition.
• Veuillez vous assurer que ce produit est correctement mis à la terre.
  • L'installateur doit laisser ces instructions à l'utilisateur qui doit les conserver pour l'inspecteur du gaz et pour référence ultérieure.
  • L'installation doit respecter les codes locaux ou en l'absence de codes, le National Electrical Code, ANSI/NFPA-70 - dernière édition.

Au Canada : L'installation électrique doit être conforme à la norme CSA C22.1 Codes électriques canadiens Partie 1 ou codes locaux.

ATTENTION

RISQUES DE BRÛLURES

Afi n d'éviter les risques de blessures corporelles, sachez que l'utilisation de placards de rangement au-dessus de

l'appareil représente un risque potentiel de brûlures. Les objets combustibles risquent de s'enfl ammer et les objets métalliques peuvent devenir chauds et entraîner des brûlures. Si vous utilisez un placard de rangement, vous pouvez réduire les risques en installant une hotte qui dépasse horizontalement d'au moins 5 po (12,7 cm) du bas des placards.

ATTENTION

INSTRUCTIONS DE MISE À LA TERRE

Cette cuisinière doit être relié à la terre conformément aux codes locaux

ou, en l'absence de codes, le National Electrical Code avec la norme ANSI/NFPA No. 70-Dernière édition. POUR DES RAISONS DE SÉCURITÉ PERSONNELLE, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE.

MISE EN GARDE

S'assurer que l'alimentation est coupé de la boîte de disjoncteur à la boîte de jonction jusqu'à ce que la cuisinière soit installée et prête à fonctionner. La boîte de jonction

devrait être mise à la terre.

ATTENTION

L'alimentation électrique doit être coupé à l'unité tandis que les raccordements de la ligne sont eff ectués. Le non-respect de cette consigne peut entraîner des

blessures graves voire la mort.

ATTENTION

RISQUES D'INCENDIE ET D DÉCHARGES ÉLECTRIQUES

NE PAS utiliser de rallonge avec cet appareil. Une telle utilisation pourrait causer un incendie, des décharges

électriques ou des lésions corporelles.

Spécifi cations (table de cuisson électrique)

Cuisinière à électrique VERT
Description 30 po W. - 76 cm Wide 36 po W. - 91 cm Wide
Largeur totale 29-7/8 po (76.0cm) 35-7/8 po (91.2 cm)
Hauteur totale de la partie inférieure	8 po (20.4 cm)
Profondeur totale depuis l'arrièreVers la fi n du panneau latéralJusqu'au bout du rebord d'atterrissageÀ la fi n des boutons	24-5/16 po (61.8 cm)27-15/16 po (71.0 cm)28-3/16 po (71.6 cm)
Largeur de découpe	30 po (76.2 cm) 36 po (91.4 cm)
Profondeur de découpe Hauteur dedécoupe	24 po (61.0)
	7-1/2 po (19.1 cm)
Exigences en matière d'électricité	3-Wire 240-208V / 60Hz 40amp 3-Wire 240-208V / 60Hz 60amp
Ampérage maximum utilisé	240V - 35.0 A (8.4 kW)208V - 29.8 A (6.3kW)		240V - 49.2 A (11.8 kW)208V - 42.6 A (8.9 kW)
Puissance de surface (watts)Avant gauche (double)Avant gauche (simple)Arrière gauche (double)Arrière gauche (simple) Centre avant/arrièrePontAvant droitArrière droit (double)Arrière droit (simple)	240V 208VN/A N/AN/A 1500 11253000 /1400 2250/1050N/A N/AN/A 800 6001800 1350N/A N/A1800 1350		240V 208V3000 /1400 2250/1050N/A N/AN/A 1500 11251800 1350800 6001500 11253000 /1400 2250/1050N/A N/A
Poids d'expédition approximatif	110 lbs. (49.5 kg) 165 lbs. (74.3 kg)

Dégagements minimums d'une construction combustible adjacente

- Surface de cuisson et en dessous, soit 36 po (91,4 cm) et en dessous

o Côtés - 0 po (0 cm)

o Arrière – 0 po avec dosseret ou étagère en hauteur; 0 po avec garniture d’îlot et mur arrière non combustible; 6 po (15,2 cm)avec garniture d’îlot et mur arrière combustible.

- Au-dessus de la surface de cuisson, soit au-dessus de 36 po (91,4 cm)

o Côtés - 6 po (15,2 cm)

o Avec un dégagement latéral de 6 po (15,2 cm) ou moins, les armoires murales ne mesurant pas plus de 13 po (33,0 cm) de profondeur doivent se trouver à 18 po (45,7 cm) minimum au-dessus de la surface de cuisson.

o Les armoires murales juste au-dessus du produit doivent se trouver à 36 po (91,4 cm) minimum au-dessus des plaques de la surface de cuisson.

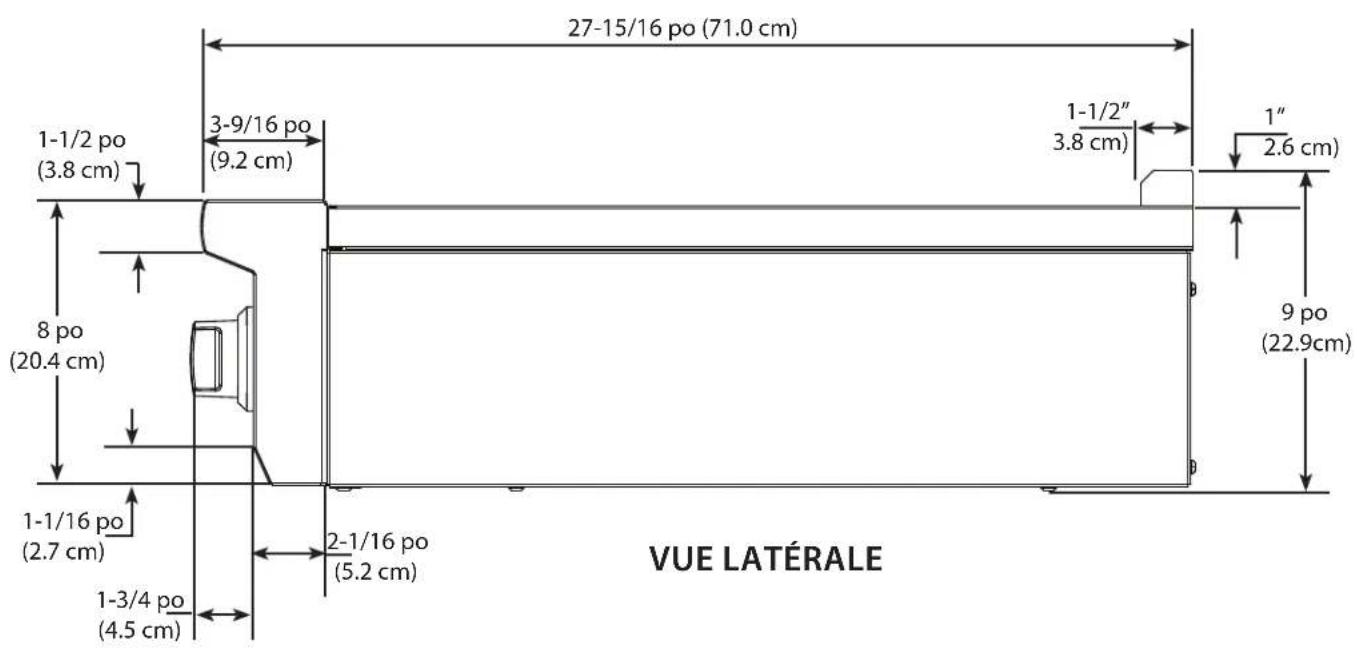

Dimensions (table de cuisson électrique)

VUE DE FACE

29-7/8 po (76.0 cm) 9 po (22.9 cm) VERT530

35-7/8 po (91.2 cm) 9 po (22.9 cm) VERT536

27-15/16 po (71.0 cm) 1-1/2 po (3.8 cm) 3-9/16 po (9.2 cm) 1-1/2" 3.8 cm) 1" 2.6 cm) 8 po (20.4 cm) 9 po (22.9cm) VUE LATÉRALE 1-1/16 po (2.7 cm) 2-1/16 po (5.2 cm) 1-3/4 po (4.5 cm)

Spécifi cations (table de cuisson induction)

Cuisinière à induction VIRT
Description 30 po W. - 76 cm Wide 36 po W. - 91 cm Wide
Largeur totale 29-7/8 po (76.0cm) 35-7/8 po (91.2 cm)
Hauteur totale de la partie inférieure	8 po (20.4 cm)
Profondeur totale depuis l'arrièreVers la fi n du panneau latéralJusqu'au bout du rebord d'atterrissageÀ la fi n des boutons	24-5/16 po (61.8 cm)27-15/16 po (71.0 cm)28-3/16 po (71.6 cm)
Largeur de découpe	30 po (76.2 cm) 36 po (91.4 cm)
Profondeur de découpe Hauteur dedécoupe	24 po (61.0)
	7-1/2 po (19.1 cm)
Exigences en matière d'électricité	3-Wire 240-208V / 60Hz 40amp 3-Wire 240-208V / 60Hz 60amp
Ampérage maximum utilisé	240V - 34.6 A (7.4 kW)208V - 30.8 A (7.4 kW)	240V - 46.2 A (11.1 kW)208V - 46.2 A (9.7 kW)
Puissance de surface (watts)	(4) 3700 / 2300 W	(6) 3700 / 2300 W
Poids d'expédition approximatif	110 lbs. (49.5 kg) 165 lbs. (74.3 kg)

Dégagements minimums d'une construction combustible adjacente

- Surface de cuisson et en dessous, soit 36 po (91,4 cm) et en dessous

o Côtés - 0 po (0 cm)

o Arrière – 0 po avec dosseret ou étagère en hauteur; 0 po avec garniture d’îlot et mur arrière non combustible; 6 po (15,2 cm)avec garniture d’îlot et mur arrière combustible.

- Au-dessus de la surface de cuisson, soit au-dessus de 36 po (91,4 cm)

o Côtés - 6 po (15,2 cm)

o Avec un dégagement latéral de 6 po (15,2 cm) ou moins, les armoires murales ne mesurant pas plus de 13 po (33,0 cm) de profondeur doivent se trouver à 18 po (45,7 cm) minimum au-dessus de la surface de cuisson.

o Les armoires murales juste au-dessus du produit doivent se trouver à 36 po (91,4 cm) minimum au-dessus des plaques de la surface de cuisson.

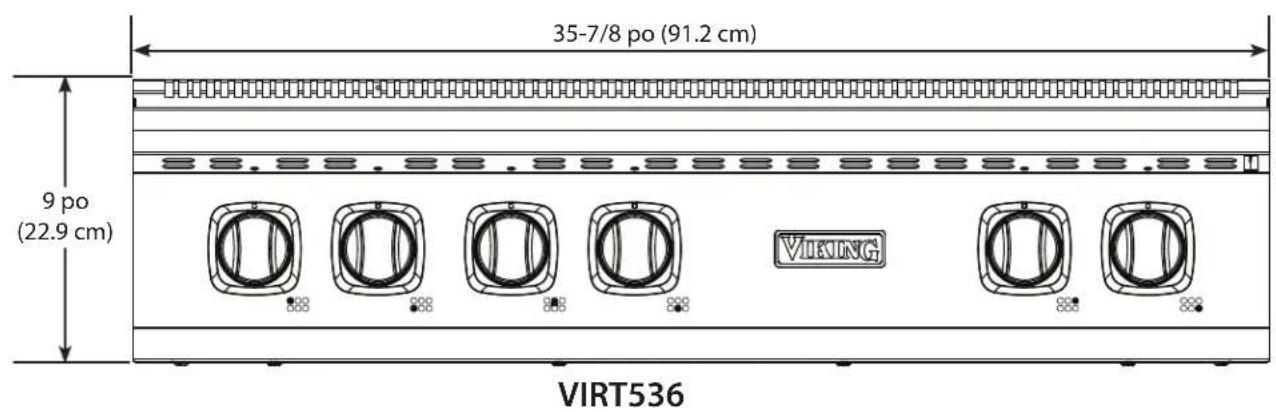

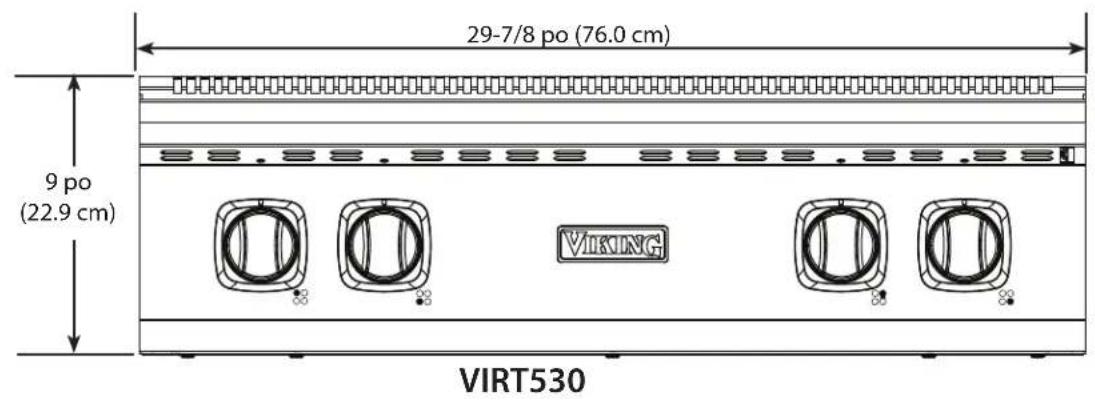

Dimensions (table de cuisson induction)

VUE DE FACE

29-7/8 po (76.0 cm) 9 po (22.9 cm) VIRT530

35-7/8 po (91.2 cm) 9 po (22.9 cm) VIRT536

27-15/16 po (71.0 cm) 1-1/2 po (3.8 cm) 3-9/16 po (9.2 cm) 1-1/2" 3.8 cm) 1" 2.6 cm) 8 po (20.4 cm) 9 po (22.9cm) VUE LATÉRALE 1-1/16 po (2.7 cm) 2-1/16 po (5.2 cm) 1-3/4 po (4.5 cm)

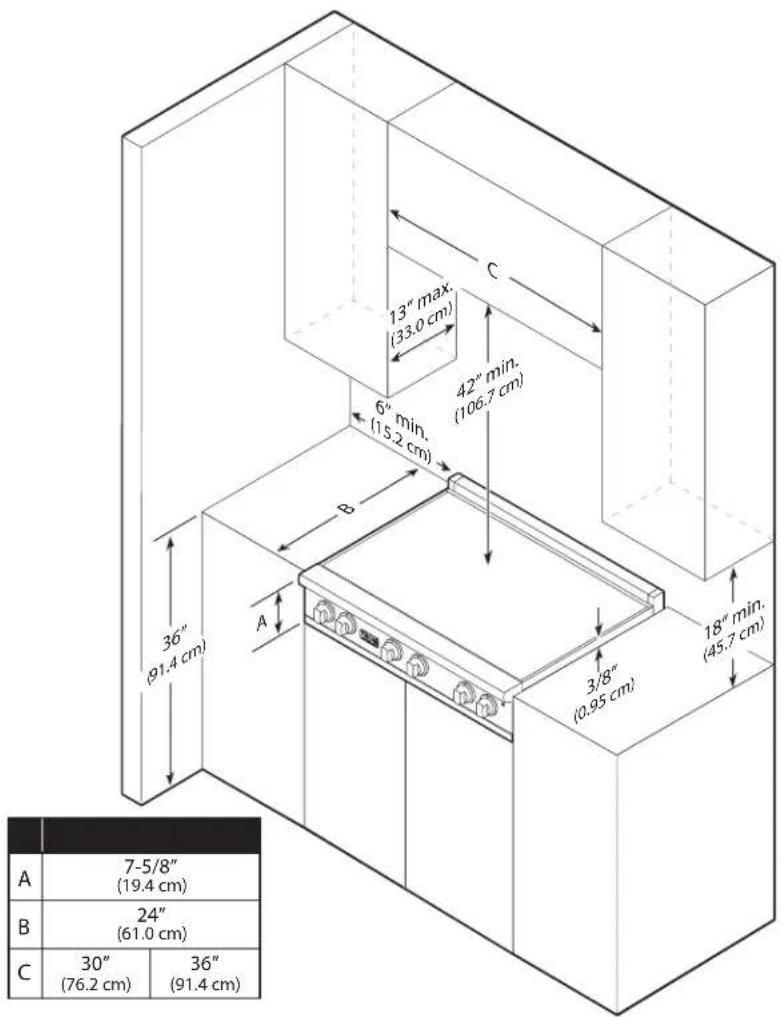

Dimensions de découpe / de dégagement

ATTENTION

RISQUE DE BRÛLURE

L'utilisation d'armoires de rangement au-dessus de l'appareil peut entraîner un risque de brûlure.

Les objets combustibles peuvent s'enfl ammer, les objets métalliques peuvent devenir chauds et provoquer des brûlures. Si une armoire de rangement doit être fournie, le risque peut être réduit en installant une hotte de cuisinière qui dépasse horizontalement d'au moins 5 po (12,7 cm) au-delà du bas des armoires.

• Cette cuisinière peut être installée directement à côté d'armoires de base existantes de 36 po (91,4 cm) de haut. IMPORTANT : Le support du cadre supérieur DOIT être à 3/8 po (0,95 cm) au-dessus du comptoir de l'armoire de base adjacente.
• La cuisinière NE PEUT être installée directement adjacent aux parois latérales, les grandes armoires, les grands appareils ou d'autres surfaces verticales supérieures à 36 po (91,4 cm). Il doit y avoir un minimum de 6 po (15,2 cm) de dégagement latéral de la cuisinière à de telles surfaces de combustible au-dessus de 36 po (91,4 cm) de hauteur de comptoir.
• À l'intérieur de 6 po (15,2 cm) de dégagement latéral des surfaces verticales de combustible au-dessus de 36 po (91,4 cm), la profondeur maximale de l'armoire murale doit être 13 po (33 cm) et les armoires murales à l'intérieur de ce dégagement latéral de 6 po (15,2 cm) doivent être 18 po (45,7 cm) au-dessus du plan de travail de 36 po (91,4 cm).
• Si une hotte de ventilation est installée au-dessus de la cuisinière, le dégagement minimum de hauteur de 36 po (91,4 cm) au-dessus de l'unité ne s'applique pas. Se référer aux instructions d'installation de la hotte pour plus d'information

A 7-5/8" (19.4 cm) B 24" (61.0 cm) C 30" (76.2 cm) 36" (91.4 cm) 36" (91.4 cm) A 3/8" (0.95 cm) 18" min. (45.7 cm) 6" min. (15.2 cm) 42" min. (106.7 cm) 13" max. (33.0 cm) C

Remarque : Basé sur une armoire de 24 po (61 cm) de profondeur.

Remarque : Le dégagement minimum pour le mur arrière est de 0 po avec le dosseret ou la tablette haute.

Remarque : Si une hotte de cuisinière est installée, les armoires murales au-dessus de la cuisinière ont une hauteur de dégagement minimale diff érente

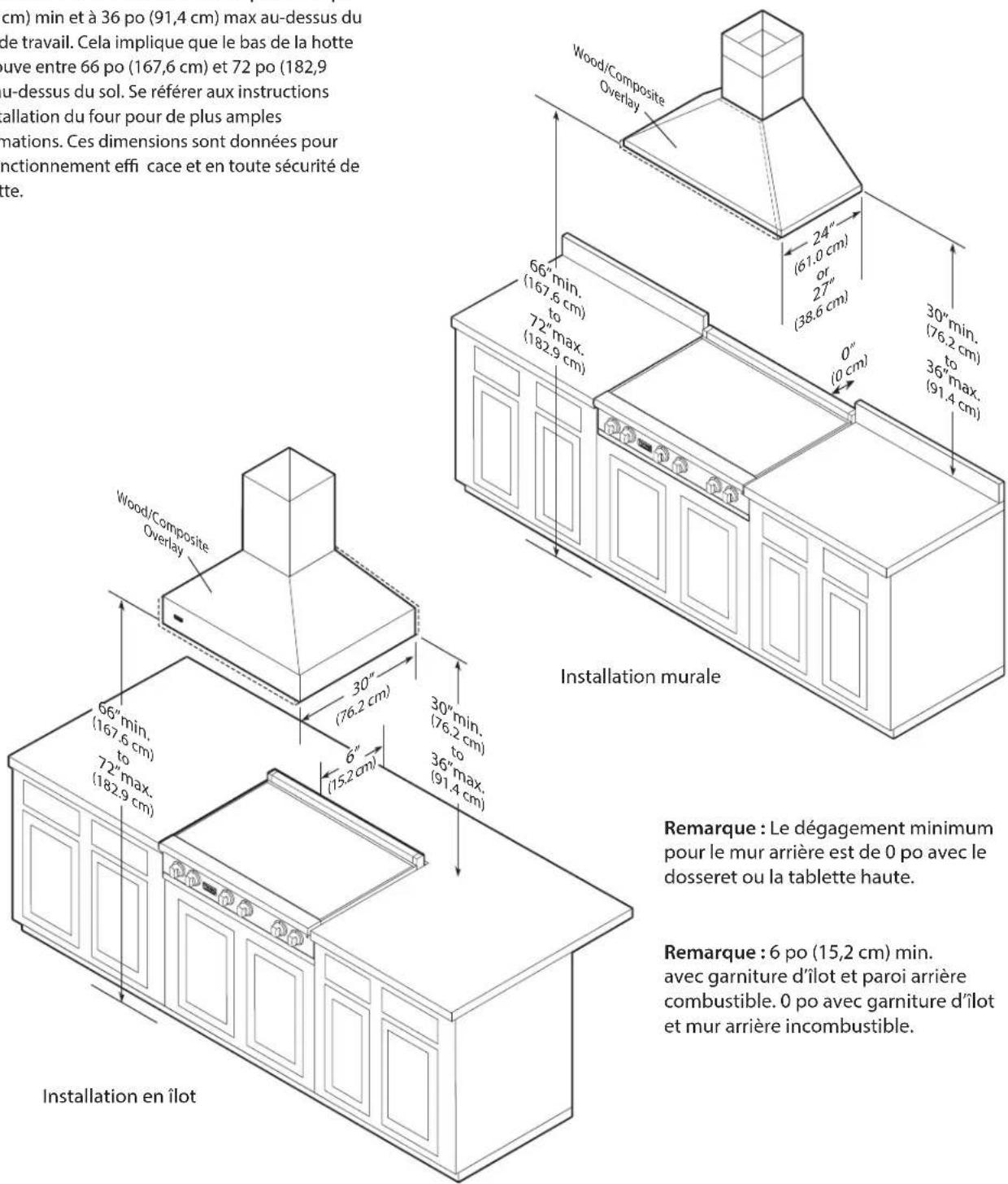

Dimensions de dégagement - (revêtement en bois/Composite)

Le bas d'une hotte standard doit être placé à 30 po (76,2 cm) min et à 36 po (91,4 cm) max au-dessus du plan de travail. Cela implique que le bas de la hotte se trouve entre 66 po (167,6 cm) et 72 po (182,9 cm) au-dessus du sol. Se référer aux instructions d'installation du four pour de plus amples informations. Ces dimensions sont données pour un fonctionnement effi cace et en toute sécurité de la hotte.

66" min. (167.6 cm) to 72" max. (182.9 cm) 66" min. (167.6 cm) to 72" max. (182.9 cm) Wood/Composite Overlay 66" min. (167.6 cm) to 72" max. (182.9 cm) 30" (76.2 cm) to 36" max. (91.4 cm) Wood/Composite Overlay 30" (76.2 cm) to 36" max. (91.4 cm) 24" (61.0 cm) of 27" (38.6 cm) 0" (0 cm) 30" min. (76.2 cm) to 36" max. (91.4 cm) Installation murale Remarque : Le dégagement minimum pour le mur arrière est de 0 po avec le dosseret ou la tablette haute. Remarque : 6 po (15,2 cm) min. avec garniture d'îlot et paroi arrière combustible. 0 po avec garniture d'îlot et mur arrière incombustible. Installation en îlot

Remarque : Le dégagement minimum pour le mur arrière est de 0 po avec le dosseret ou la tablette haute.
Remarque : 6 po (15,2 cm) min. avec garniture d'ilot et paroi arrière combustible. 0 po avec garniture d'ilot et mur arrière incombustible.

Exigences en matière d'électricité

Exigences électriques

Vérifi ez vos codes locaux concernant cet appareil. Cette cuisinière nécessite un système électrique à 3 fi ls, 240 volts CA, 60 HZ. Il doit être fusionné séparément. Reportez-vous au tableau des spécifi cations pour connaître le nombre de kilowatts et l'ampérage recommandé. Le câblage et les fusibles de la maison doivent être conformes aux codes locaux. Si aucun code local n'est applicable, câblez conformément au National Electrical Code, ANSI/NFPA 70-dernière édition

Connexion électrique

Lors de la connexion des fi ls, utilisez toute la longueur du conduit fourni (4 pieds). Le conduit ne doit pas être coupé. Connectez les fi ls rouge et noir du conduit de l'unité aux fi ls correspondants dans la boîte de jonction. Le fi I de terre nu dans le conduit est connecté au châssis de l'unité. Lors de la connexion à un circuit de dérivation à 3 conducteurs, connectez le fi I du connecteur de terre nu de l'unité à la terre du circuit de dérivation (fi I nu ou de couleur verte).

ATTENTION

L'alimentation électrique doit être coupé à l'unité tandis que les raccordements de la ligne sont eff ectués. Le non-respect de cette peut entraîner des blessures graves port.

MISE EN GARDE

S'assurer que l'alimentation est coupé de la boîte de disjoncteur à la boîte de jonction jusqu'à ce que la cuisinière soit installée et prête à

fonctionner. La boîte de jonction devrait être mise à la terre.

ATTENTION

RISQUES D'INCENDIE ET DE DÉCHARGES ÉLECTRIQUES

NE PAS utiliser de rallonge avec cet appareil. Une telle utilisation pourrait causer un incendie, des décharges électriques ou des

lésions corporelles.

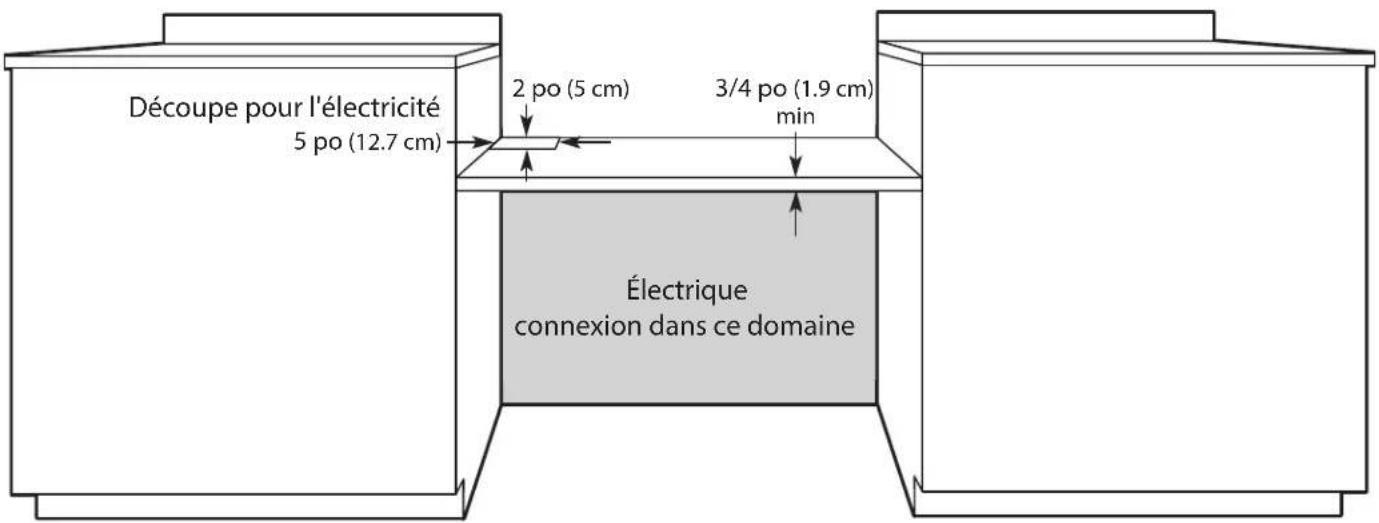

Découpe pour l'électricité 5 po (12.7 cm) 2 po (5 cm) 3/4 po (1.9 cm) min Électrique connexion dans ce domaine

Installation

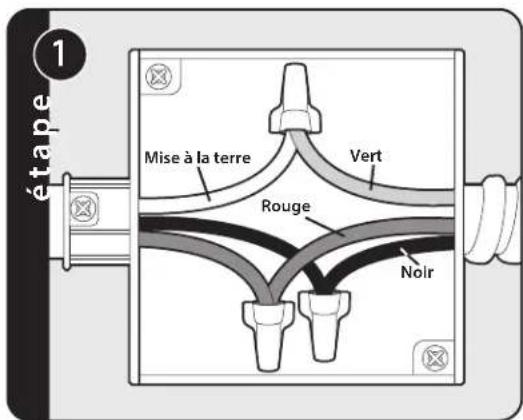

Mise à la terre Vert Rouge Noir 1 étape

Relier les câbles rouge et noir du conduit de l'unité aux fi ls correspondants dans la boîte de jonction.

REMARQUE : Pour une connexion à 4 fi ls existante, le fi l blanc (neutre) de la cuisinière à induction ne peut pas être relié à la terre et devra être coiff é d'un capuchon de connexion.

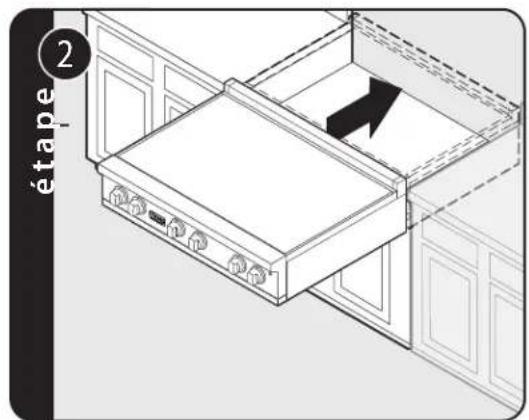

étape 2

Faites glisser la cuisinière en place.

Préparation Finale

Liste de Contrôle des Performances

Un installateur qualifié doit effectuer les vérifications suivantes :

□ Vérifiez les éléments de la surface supérieure - s'allument en rouge lorsqu'ils sont allumés.
□ Vérifiez les voyants lumineux de surface chaude—ils s'allument en rouge lorsque l'élément correspondant est allumé.

Service et enregistrement

Seules les pièces de rechange autorisées peuvent être utilisées pour l'entretien de l'appareil.

NE PAS réparer ou remplcer les pièces de l'appareil sauf si cela est spécifiquement recommandé dans le manuel. Toute autre opération d'entretien doit être confiée à un technicien qualifié.

Contactez Viking Range, LLC, 1-888-(845-4641), pour connaître le distributeur de pièces de rechange le plus proche ou écrivez à :

VIKING RANGE, LLC

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 É.-U.

Cuisinière - Vous trouverez les numéros de série et de modèle de votre appareil en regardant sous l'unité.

Veuillez conserver les informations ci-dessous. Elles vous seront nécessaires en cas d'entretien.

Numéro de modèle ____

Numéro de série ____

Date d'achat ____

Date d'installation ____

Nom du distributeur ____

Adresse ____

Ces instructions d'installation doivent être conservées avec l'appareil pour référence ultérieure.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

Pour des informations sur les produits, appelez le 1-888-845-4641

ou allez sur le site web www.vikingrange.com
