Type de produit	Cuisinière à gaz avec four électrique
Marque	Amica
Modèle	ACM7037B1
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids	Environ 55 kg
Alimentation électrique	230 V ~ 50 Hz, 4,8 kW
Alimentation gaz	Gaz naturel G20/G25 (20/25 mbar) ou GPL G30/G31 (28-30/37 mbar) après adaptation
Nombre de brûleurs	3 brûleurs à gaz + 1 plaque électrique
Brûleur auxiliaire	Puissance 1,00 kW
Brûleur semi-rapide	Puissance 1,75 kW
Brûleur rapide	Puissance 3,00 kW
Plaque électrique	Plaque en fonte, diamètre 18 cm, 1,20 kW
Four - Type	Électrique avec résistances et ventilation

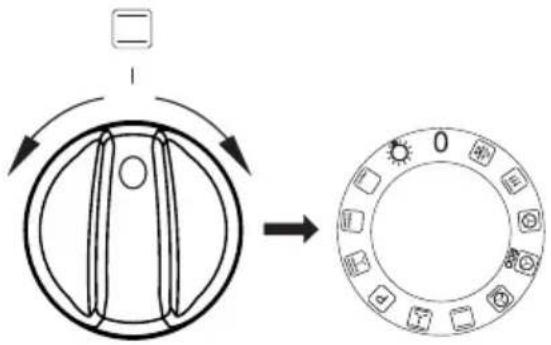

Four - Fonctions	Décongélation, chaleur tournante, ECO, pizza, conventionnel, pâte, pyrolyse, turbo gril, super gril, gril, éclairage
Nettoyage du four	Nettoyage par pyrolyse (température jusqu'à 480°C)
Sécurité gaz	Thermocouple sur chaque brûleur
Sécurité électrique	Verrouillage de porte pendant pyrolyse, arrêt automatique de sécurité
Dispositif anti-basculement	Équerre de fixation murale fournie

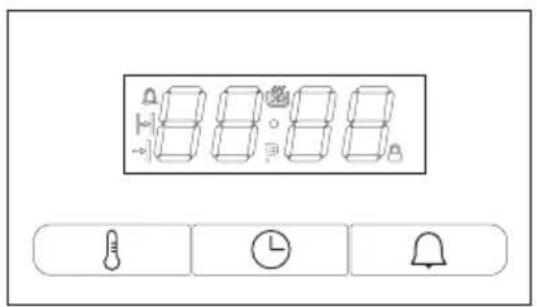

Programmateur	Électronique avec affichage LED, minuteur, programmation semi-auto et auto
Allumage	Allumage électronique intégré
Couvercle	Oui, couvercle en verre pour la table de cuisson

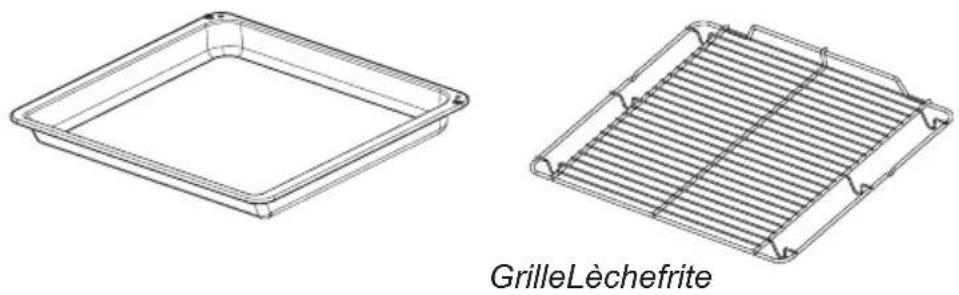

Accessoires inclus	Grille, lèchefrite, plaque à pâtisserie, équerre anti-basculement
Installation	Installation par un professionnel agréé requise

FOIRE AUX QUESTIONS - ACM7037B1 AMICA

Comment allumer un brûleur à gaz ?

Appuyez sur la manette du brûleur choisi et tournez-la vers la position flamme maximale tout en maintenant enfoncé. L'allumage électronique s'active. Une fois la flamme apparue, maintenez enfoncé environ 10 secondes pour activer le thermocouple, puis relâchez et ajustez la flamme.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que l'alimentation électrique n'est pas coupée. Si le problème persiste, nettoyez les orifices du brûleur et l'allumage électronique avec un chiffon sec. Vérifiez aussi que la manette est bien enfoncée suffisamment longtemps.

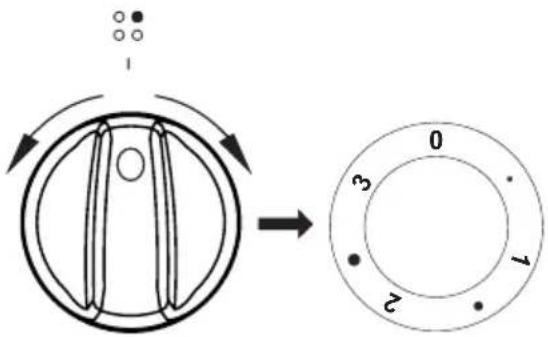

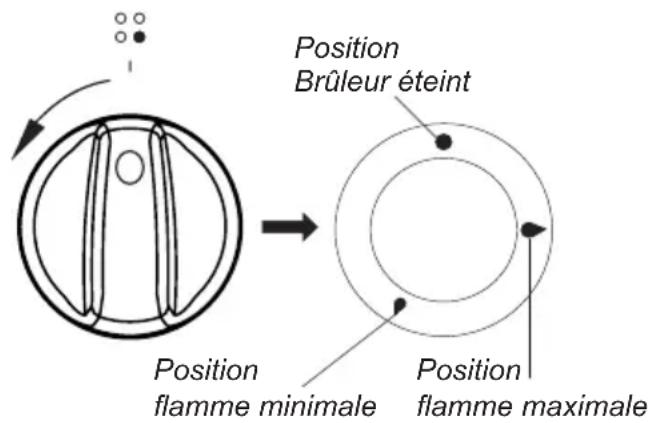

Comment régler la flamme minimale (économique) ?

Tournez la manette du brûleur de la position maximale vers la position flamme minimale (repère ●). La flamme doit rester stable. Si nécessaire, un technicien agréé peut ajuster la vis de réglage de la flamme.

Comment utiliser la fonction pyrolyse pour nettoyer le four ?

Retirez tous les accessoires du four et essuyez les résidus importants. Fermez la porte, tournez la manette des fonctions sur pyrolyse (symbole P) et confirmez par la touche. Le four chauffe à 480°C et la porte se verrouille. Après le cycle, attendez le refroidissement pour ouvrir et essuyer les cendres.

Comment nettoyer le four après une pyrolyse ?

Une fois le four refroidi et la porte déverrouillée, essuyez les cendres avec un chiffon humide. N'utilisez pas de produits abrasifs. Remontez les glissières latérales et les accessoires avant la prochaine utilisation.

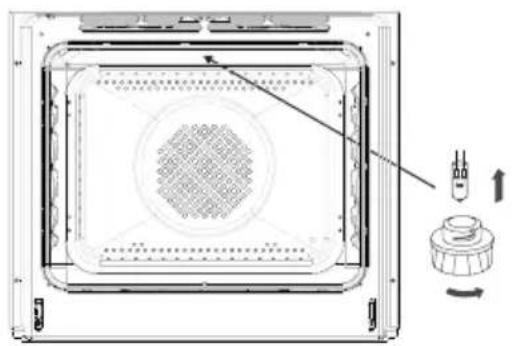

Comment changer l'ampoule du four ?

Débranchez l'appareil. Retirez le globe de la lampe en le tournant. Remplacez l'ampoule halogène (230 V, 25 W, type G9) en utilisant un chiffon pour ne pas la toucher directement. Replacez le globe et rebranchez.

Pourquoi la porte du four reste verrouillée ?

La porte se verrouille automatiquement pendant le cycle de pyrolyse pour des raisons de sécurité. Elle se déverrouille lorsque la température interne redescend en dessous de 150°C. Ne forcez pas l'ouverture.

Comment adapter la cuisinière au gaz butane/propane ?

Cette opération doit être effectuée par un professionnel agréé. Elle nécessite le remplacement des injecteurs des brûleurs selon le tableau fourni et le réglage de la flamme minimale. Un autocollant indiquant le nouveau type de gaz doit être apposé.

Quels récipients utiliser sur la table de cuisson ?

Utilisez des casseroles à fond plat dont le diamètre couvre entièrement la flamme. Pour le brûleur auxiliaire : 9-15 cm, semi-rapide : 16-22 cm, rapide : 20-24 cm. Ne dépassez pas les bords de la table. Pour la plaque électrique, utilisez un fond de 18 cm.

Que faire en cas de suspicion de fuite de gaz ?

Fermez immédiatement le robinet de gaz ou de la bouteille. N'utilisez pas d'allumettes, ne fumez pas, n'actionnez aucun interrupteur électrique. Aérez la pièce en ouvrant portes et fenêtres. Contactez un professionnel agréé pour localiser et réparer la fuite.

MODE D'EMPLOI ACM7037B1 AMICA

Consulter la notice avant d'installer et d'utiliser la cuisinière.

IO-CFS-2015 / 8511470

(11.2021 V7)

CHER(S) CLIENT(S),

La cuisinière Amica combine à la perfection la facilité d'utilisation et une efficacité optimale. Après lecture de ce mode d'emploi, vous n'aurez aucun problème pour utiliser ses fonctionnalités.

À la sortie de l'usine, avant d'être emballée, la cuisinière a passé tous les tests de sécurité et de compatibilité.

Prière de lire attentivement ce mode d'emploi avant la première mise en marche de l'appareil. Respecter les indications vous permettra d'éviter toute utilisation incorrecte.

Conservez ce mode d'emploi dans un endroit accessible.

Le respect des recommandations de ce mode d'emploi vous préservera de risques importants.

Note!

N'utiliser l'appareil qu'après avoir lu ce mode d'emploi.

La cuisinière a été conçue uniquement pour un usage domestique.

Le fabricant se réserve le droit d'effectuer des modifications sans conséquences sur le fonctionnement de l'appareil

En cas de doute ou si vous ne comprenez pas toutes les instructions de ce mode d'emploi, vous pouvez contacter notre service consommateur qui vous guidera en tous points utiles.

Le n° de téléphone est : 01.56.48.06.31.

TABLES DES MATIÈRES

Informations générales ......2

Consignes de sécurité ....4

Conseils d'économie d'énergie ....12

Mise au rebut ....13

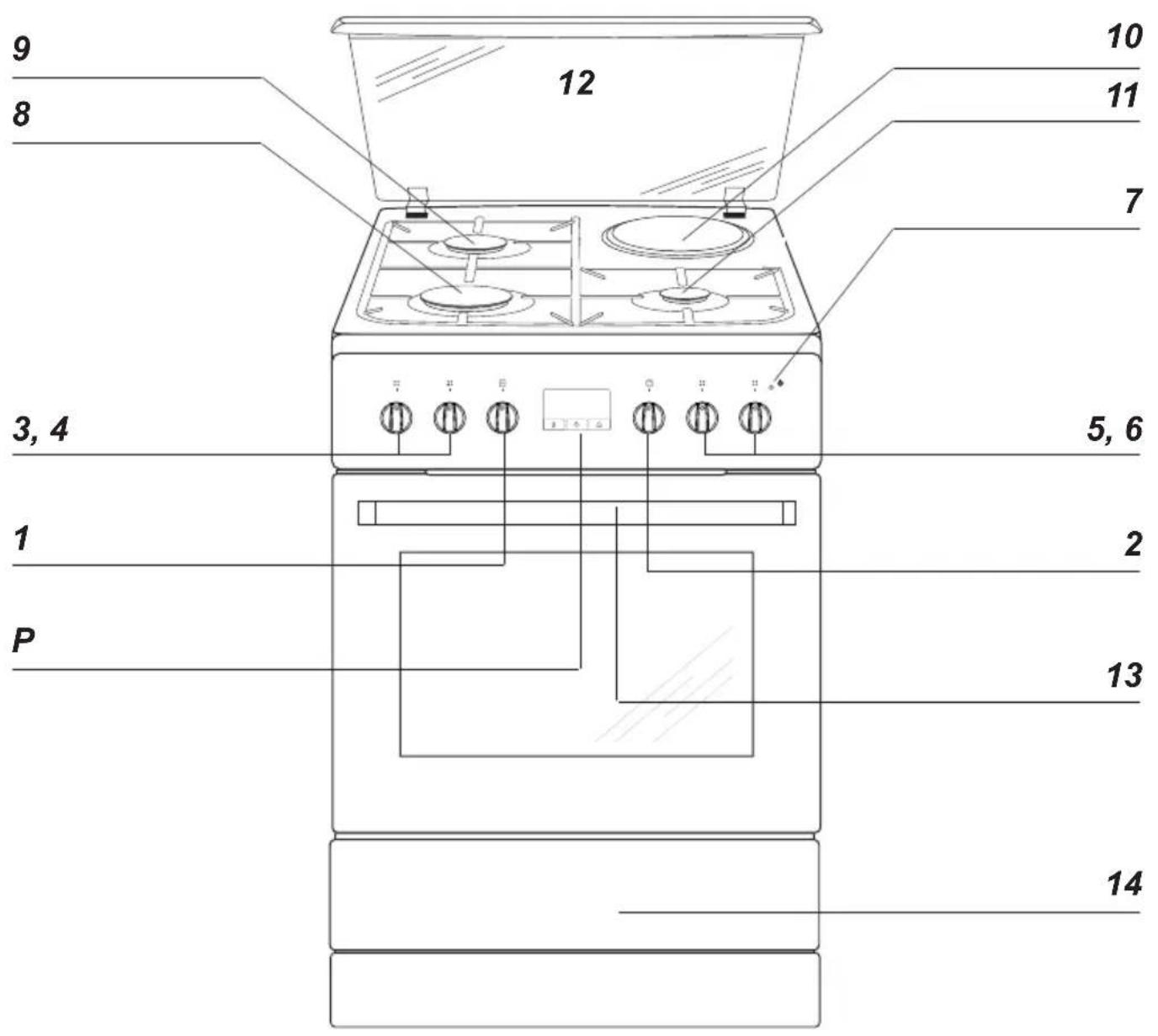

Description de l'appareil ....14

Caractéristiques de l'appareil ....15

Installation 16

Raccordement de la cuisinière à l'installation électrique ....22

Utilisation 26

Fonctionnement du programmateur électronique ....26

Utilisation de la plaque de cuisson ....36

Utilisation du gril 39

Cuisson au four – conseils pratiques ....40

Plats de test 43

Nettoyage et entretien....45

Situations d'urgence ....50

Données techniques ....51

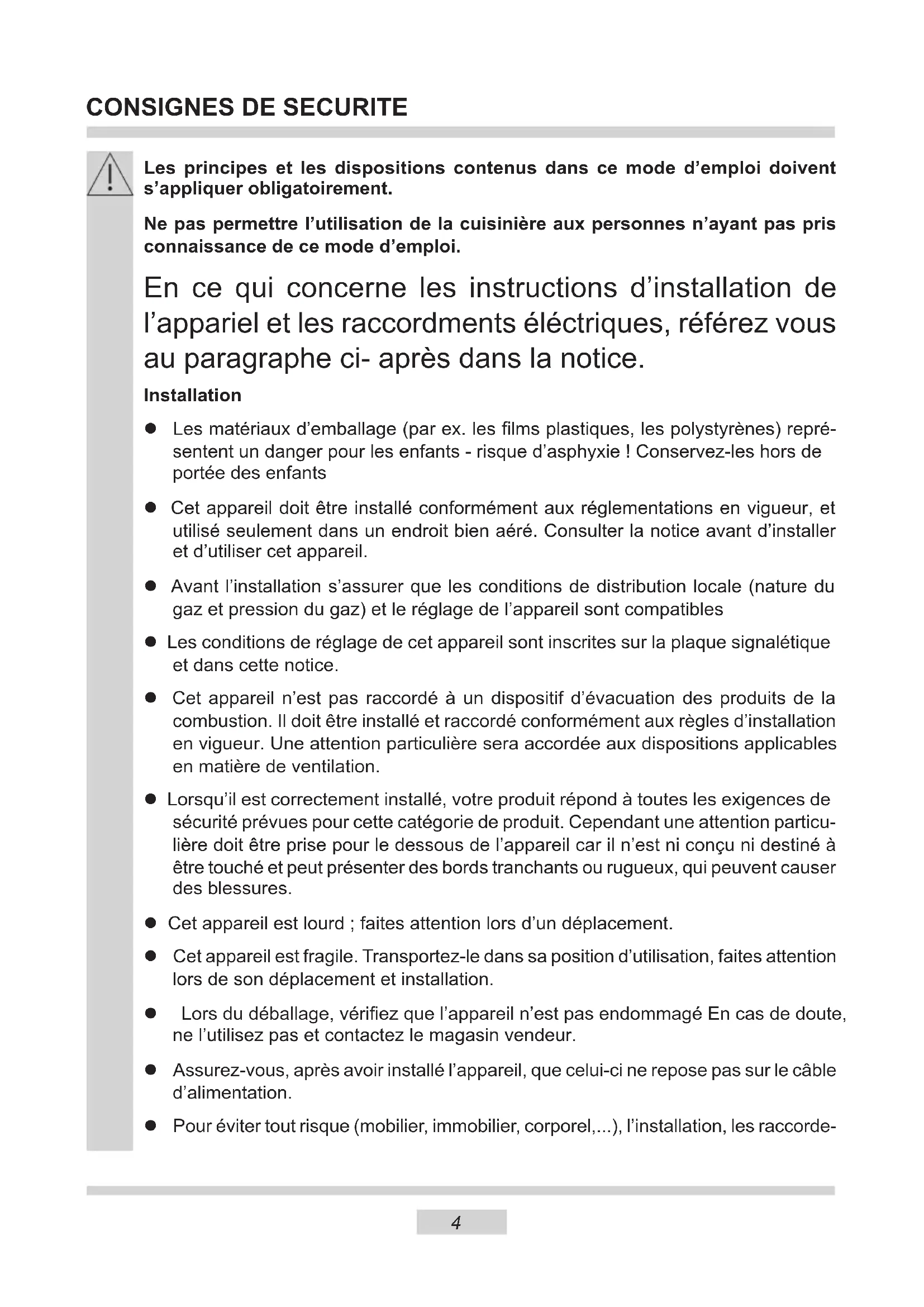

Les principes et les dispositions contenus dans ce mode d'emploi doivent s'appliquer obligatoirement.

Ne pas permettre l'utilisation de la cuisinière aux personnes n'ayant pas pris connaissance de ce mode d'emploi.

En ce qui concerne les instructions d'installation de l'appariel et les raccordments électriques, référez vous au paragraphe ci- après dans la notice.

Installation

• Les matériaux d'emballage (par ex. les films plastiques, les polystyrènes) représentent un danger pour les enfants - risque d'asphyxie ! Conservez-les hors de portée des enfants
• Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet appareil.
• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant une attention particulière doit être prise pour le dessous de l'appareil car il n'est ni conçu ni destiné à être touché et peut présenter des bords tranchants ou rugueux, qui peuvent causer des blessures.
• Cet appareil est lourd ; faites attention lors d'un déplacement.
• Cet appareil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Lors du déballage, vérifiez que l'appareil n'est pas endommagé En cas de doute, ne l'utilisez pas et contactez le magasin vendeur.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccorde-

ments au réseau électrique, la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

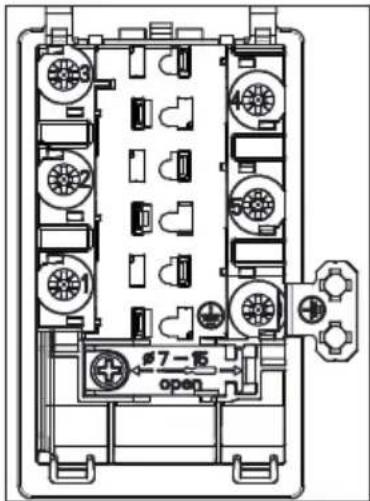

• Avertissement : Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Il est interdit de relier l'installation de gaz à tout câble d'antenne, par exemple antenne radio.

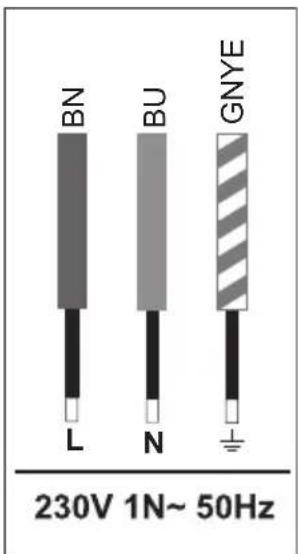

• Instruction de mise à la Terre : Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

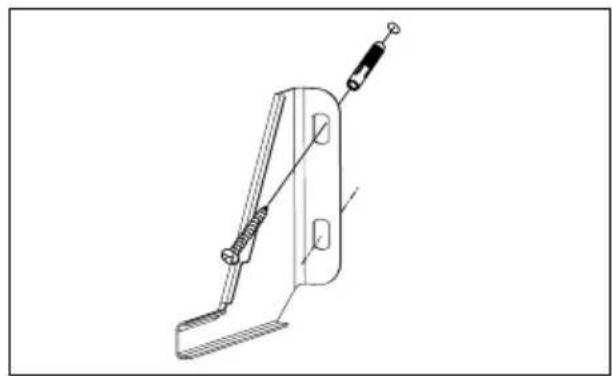

MISE EN GARDE: Pour éviter le risque de basculement de l'appareil, le dispositif de stabilisation par les fixations anti-basculement doit être mis en place.

Aération

• ATTENTION : L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : maintenir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe».

Utilisation

- Cet appareil n'est pas destiné à être utilisé dans des application domestiques et analogues telles que :

• des coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation des clients des hotels, motels et auters environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.

- Cet appareil doit être utilisé uniquement pour l'usage pour lequel il a été conçu, c'est à dire pour la cuisson domestique de denrées alimentaires. Tout autre usage de l'appareil serait considéré comme inapproprié et, par conséquent, dangereux. Le fabricant décline toute responsabilité pour tout dommage causé par un usage inapproprié ou incorrect de l'appareil.

- ATTENTION: Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fin, par exemple le chauffage d'un local.

- Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de quelque façon que ce soit.

- Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et quelles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Surveiller les enfants durant l'utilisation de la cuisinière. L'enfant peut être brûlé par les éléments par-

ticulièrement chauds, notamment les brûleurs de la plaque de cuisson, le four, la grille de la plaque de cuisson, la porte vitrée du four, les casseroles bouillantes...

• Si le cordon d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
• Débranchez toujours l'appareil avant de procéder à son nettoyage ; de changer la lampe d'éclairage ; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
• MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE : Cet appareil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

• Ne mettre en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'après avoir vérifié que tous les boutons sont en position « fermé ».
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à proximité ou sur l'appareil.
• Si votre cuisinière comporte un couvercle, il convient d'enlever tout résidu de débordement avant de l'ouvrir.
• Si votre cuisinière comporte un couvercle, il convient de laisser refroidir la table de cuisson avant de le fermer.
• Les foyers ne doivent pas être mis en marche à vide, sans casseroles.
• N'utilisez jamais ce produit si le câble d'alimentation, le bandeau de commande ou toute autre partie sont endommagés de manière telle que l'intérieur de l'appareil est accessible.
• S'assurer que les petits appareils électroménagers ou leur câble d'alimentation n'entrent pas directement en contact avec le four chaud ou la plaque de cuisson, car leur isolation n'est pas résistante à hautes températures.
• Utiliser une batterie de cuisine adaptée et étant compatible avec votre appareil.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébulition des liquides.
• MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• La préparation des mets dans des récipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposez aucun objet en plastique ou en feuille d'aluminium sur le foyer.
• Lors de l'utilisation, l'appareil devient chaud. Il

convient de veiller à ne pas toucher les éléments chauffants à l'intérieur du four.

• Éviter d'inonder ou de salir les brûleurs. Nettoyer et sécher les brûleurs encrassés immédiatement après leur refroidissement.
• Ne pas poser des casseroles directement sur les brûleurs,
• Ne pas provoquer de choc sur les boutons ou aux brûleurs.
• Il est interdit de souffler pour éteindre le feu du brûleur.
• Ne pas poser sur la porte du four ouverte des objets d'un poids supérieur à 15 kg et sur les grilles de la table de cuisson d'un poids supérieur à 10 kg par brûleur ou d'un poids total supérieur à 40 kilos pour la totalité de la grille.
• Il est interdit de ranger dans le tiroir des récipients ou d'autre élément ainsi que des matériaux inflammables ; la température à l'intérieur pouvant être très importante.
• La chaleur peut provoquer des fissures sur le couvercle en verre. Avant de le baisser, mettre hors fonction l'ensemble des brûleurs.

• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
• MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur les surfaces de cuisson.
• Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.

• L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est formellement proscrite en hygiène de cuisine.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
• ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
• L'appareil ne doit pas être installé derrière une porte décorative, afin d'éviter une surchauffe.

Entretien

• Avant d'utiliser le nettoyage automatique par catalyse, les éclaboussures excessives doivent être enlevées. Se référer au paragraphe 'Nettoyage et entretien de la cuisinière' qui précise quels ustensiles doivent être laissés dans le four pendant le nettoyage.
• Ne pas utiliser d'appareil de nettoyage à la vapeur pour nettoyer la cuisinière ou la table de cuisson.
• Ne pas utiliser de produits d'entretien très abrasif ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les répara-tions effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. Exigez des pièces de rechange certifiées Constructeur.
• Lors d'une panne, la cuisinière ne peut être réutilisée qu'après sa remise en état par un professionnel agréé.
• SI VOUS SUSPECTEZ UNE FUITE DE GAZ, IL EST INTERDIT : d'utiliser des allumettes, de fumer, de brancher ou d'éteindre des dispositifs électriques (sonnerie ou interrupteur d'éclairage), d'utiliser d'autres appareils électriques ou mécaniques qui pourraient provoquer l'apparition d'une étincelle électrique ou étincelle par percussion. Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et de procéder à l'aération de la pièce. Ensuite, contacter une personne habilitée afin d'éliminer la cause de l'incident.
• Dans le cas d'inflammation du gaz s'échappant par une fuite, couper immédiatement le robinet d'arrivée de gaz.
• Dans le cas d'inflammation d'une fuite du gaz au niveau du robinet de la bouteille, il faut couvrir la bouteille par une couverture humide pour abaisser sa température et fermer la vanne de la bouteille. Dès que la bouteille est refroidie, la transporter dehors, à l'air libre. Il est interdit de réutiliser une bouteille détériorée.
• Il est interdit de procéder aux modifications de l'alimentation en gaz de la cuisinière, de la déplacer ou de modifier les installations d'alimentation par une personne non habilité. Pour procéder à ces travaux, il est conseillé de se rapprocher d'un professionnel agréé.
• Lorsqu'un problème technique est rencontré, débrancher l'appareil de la source d'alimentation gaz et électrique et contacter le service après-vente.
• MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe du four pour éviter tout risque de choc électrique.
• Dans le cas d'un arrêt prolongé de la cuisinière, fermer le robinet principal de l'installation de gaz ; dans le cas d'utilisation d'une bouteille de gaz, fermer le robinet après chaque utilisation.

Une utilisation responsable de l'énergie est une source d'économie mais aussi un geste très important pour notre environnement. Relevons le défi d'économie

d'énergie ! Voici quelques conseils:

- Utiliser des récipients de cuisson adaptés.

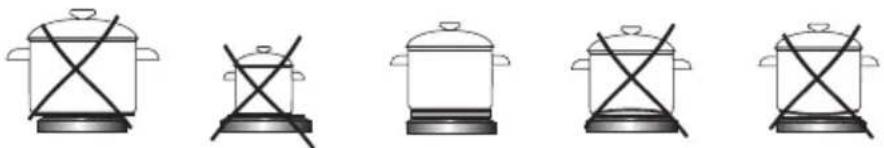

Le diamètre du fond de la casserole doit couvrir complètement la couronne de la flamme du brûleur.

Assurez-vous de couvrir vos récipients par un couvercle, sinon la consommation d'énergie est quadruplée!

- Propreté des brûleurs, de la grille de la plaque de cuisson, de la plaque de cuisson.

Les résidus de saletés perturbent le transfert de la chaleur, et s'ils sont fortement calcinés nécessitent souvent l'utilisation des produits difficilement dégradables dans l'environnement. Il faut prêter une attention particulière à la propreté des ouvertures de la couronne du brûleur et des ouvertures des injecteurs.

• Éviter de soulever trop régulièrement le couvercle.
• Ne pas ouvrir trop souvent la porte du four.
• Utiliser le four uniquement pour vos mets les plus volumineux.

La préparation d'une viande d'un poids inférieur à 1 kg est plus économique si vous utilisez la plaque de cuisson.

- Utilisation de la chaleur résiduelle du four.

Si le temps de cuisson est supérieur à 40 minutes, éteindre le four 10 minutes avant la fin de la cuisson; la cuisson se terminera alors avec la chaleur résiduelle du four.

- Bien fermer la porte du four.

La chaleur s'échappe au travers des encrassements des joints de la porte. Il faut impérativement les nettoyer.

- Ne pas installer la cuisinière à proximité directe des réfrigérateurs/congélateurs.

La consommation d'électricité augmenterait inutilement.

● Garder les zones de cuisson et les fonds des casseroles propres.

Les salissures empêchent le transfert de chaleur, les salissures fortement calcinées nécessitent souvent l'utilisation de produits difficilement dégradables pour l'environnement.

Pour la sécurité du transport, cet appareil a été emballé avec des protections. Veuillez recycler les éléments de cet emballage conformément aux normes de protection de l'environnement.

Tous les matériaux utilisés pour les emballages sont inoffensifs pour l'environnement et ils sont 100 % recyclables et portent un symbole de tri approprié.

Note : Les matériaux d'emballage (sachets en polyéthylène, morceaux de polystyrène, etc.) doivent rester inaccessibles aux enfants durant le déballage.

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif

conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses

9 8 12 10 11 7 3, 4 5, 6 1 2 P 13 14

P : Programmateur électronique

1 : Manette de réglage +/-

2 : Manette des programmes du four

3, 4, 5, 6 : Manettes de commande

des brûleurs à gaz et de la plaque électrique

7 : Voyant (orange) de fonctionnement de la plaque

électrique

8 : Brûleur rapide

9 : Brûleur semi-rapide

10 : Plaque de cuisson électrique (en fonte)

11 : Brûleur auxiliaire

12 : Couvercle

13 : Poignée de la porte du four

15 : Thermocouple de sécurité

16 : Allumage électronique

CARACTÉRISTIQUES DE L'APPAREIL

Ce tableau vous permettra de vous familiariser avec l'équipement de votre cuisinière

Plaque de cuisson Diamètre Puissance
Brûleur semi-rapidearrière gauche	6,5 cm 1,75 kW
Brûleur rapideavant gauche	9,0 cm 3,00 kW
Plaque électrique en fontearrière droit	18,0 cm 1,20 kW
Brûleur auxiliaireavant droit	4,5 cm 1,00 kW

Four Puissance
Résistance supérieure 0,9 kW
Résistance inférieure 1,1 kW
Résistance de gril 1,5 kW
Résistance circulaire 2,1 kW

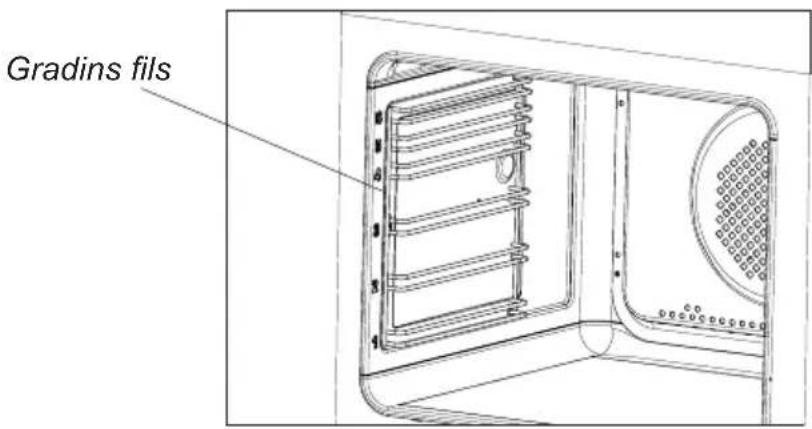

Équipement de la cuisinière

Gradins fils

Cette notice est destinée au spécialiste agréé chargé de l'installation de cet appareil. L'objectif de cette notice est d'assurer une installation et une maintenance optimales de l'appareil.

• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet appareil sont indiqués sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

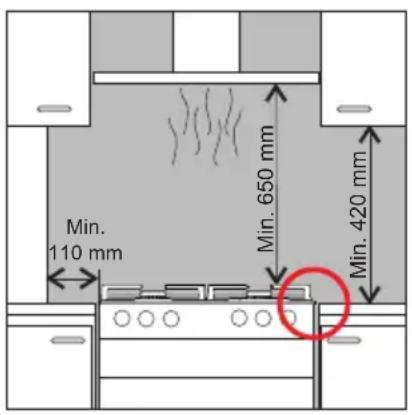

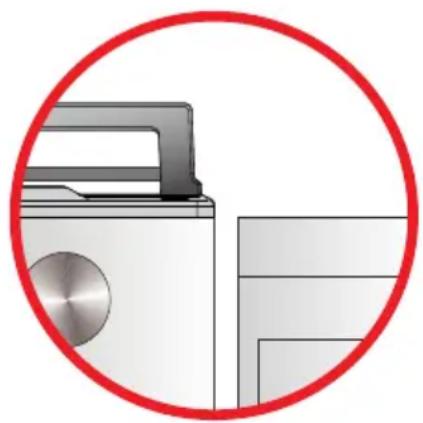

Aménagement de la cuisine

• Le local de la cuisine doit être dépourvu de toute humidité et facile à aérer. Il doit disposer d'une ventilation en état de fonctionnement, conforme aux règlements techniques en vigueur.
• Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : maintenir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).

• Les hottes doivent être installées selon les recommandations de leurs modes d'emploi.

• Les conditions du local doivent également assurer une arrivée d'air qui est indispensable pour une combustion correcte du gaz. L'arrivée d'air ne doit pas être inférieure à 2m³/h par 1 kW de la puissance des brûleurs.

• L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100 cm ^2 ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.
• Si l'appareil est utilisé d'une manière prolongée et intense, il est nécessaire d'ouvrir une fenêtre pour améliorer la ventilation.

• Le gaz en bouteille est plus lourd que l'air, donc il a tendance à rester à proximité du sol. Les locaux où les bouteilles de gaz en bouteille sont installées doivent disposer de systèmes de ventilation vers l'extérieur, permettant l'évacuation du gaz dans le cas d'une fuite. Pour cette même raison, les bouteilles de gaz, tant vides que partiellement remplies, ne doivent pas être installées ni stockées dans un sous-sol (par exemple : dans une cave). Les bouteilles ne doivent pas se trouver à proximité de sources de chaleur (poêles, cheminées, fours, etc.) qui pourraient provoquer une augmentation de la température de l'intérieur de la bouteille supérieure à 50°C.

• La cuisinière à gaz, du point de vue de la protection contre la surchauffe des superficies adjacentes, est un équipement de classe 1 ou classe 2 sous-classe 1.

• et en tant que tel peut être encastrée dans une suite des meubles uniquement jusqu'à la hauteur de la table de travail, c'est-à-dire à une hauteur approximative de 850 mm au-dessus du sol. Il n'est pas recommandé d'encastrer ce type d'appareil à une hauteur supérieure.
• Les meubles pour encastrement exigent l'utilisation de revêtements et de colles résistant à des températures de 100°C. Dans le cas contraire, la surface peut être déformée et le revêtement décollé. En cas de doute, nous recommandons d'équiper votre cuisine de meubles séparés entre eux de 2 cm. Les meubles situés à proximité de la cuisinière, d'une hauteur supérieure, doivent se trouver à une distance minimale de 110 mm à partir du bord de la plaque de cuisson.
• Le mur se trouvant derrière la cuisinière doit être résistant à haute température. Lors d'utilisation de la cuisinière, sa partie arrière peut atteindre des températures supérieures de 50°C par rapport à la température ambiante.
• Poser la cuisinière sur un sol dur et plat (ne pas poser sur un socle).
• Avant toute utilisation, la cuisinière doit être mise à niveau, ceci est très important pour que la graisse soit distribuée de manière uniforme sur la poêle. Pour mettre l'appareil à niveau, utiliser les pieds de réglage accessibles après avoir enlevé le tiroir. Plage de réglage des pieds : +/- 5mm.

Min. 110 mm Min. 650 mm Min. 420 mm

classe 2 sous-classe 1

Montage de la fixation anti basculement

Pour éviter le basculement de la cuisinière, installez la fixation fournie avec votre produit en procédant comme suit :

Sur le mur contre lequel sera installée la cuisinière, percez un trou à 6,0 cm du sol (A). Percez ensuite un deuxième trou à 10,3 cm du sol (B). À l'aide des 2 vis et chevilles fournies, fixez l'équerre au mur en alignant les trous de l'équerre avec ceux que vous venez de percer.

A B

Raccordement de la cuisinière

Nota :

La cuisinière doit être raccordée à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à la cuisinière se trouvent sur la plaque signalétique. L'installation de la cuisinière doit se faire uniquement par un professionnel agréé, seule personne habilitée à adapter la cuisinière à une autre famille de gaz.

Note à l'installateur

L'installateur doit :

• disposer d'une autorisation légale,
• prendre connaissance des informations présentées sur la plaque signalétique de la cuisinière concernant la famille de gaz à laquelle la cuisinière est adaptée et comparer ces informations avec les conditions locales de livraison du gaz.

• vérifier :

l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pièces,

l'étanchéité des connexions de la robinetterie du gaz,

l'efficacité du bon fonctionnement de tous les éléments fonctionnels de la cuisinière,

s'assurer que l'installation électrique dispose d'une mise à la terre.

• pour assurer un fonctionnement correct des allumeurs et du thermocouple, régler la position des boutons de commande de gaz,
• vérifier le fonctionnement des allumeurs et du thermocouple,

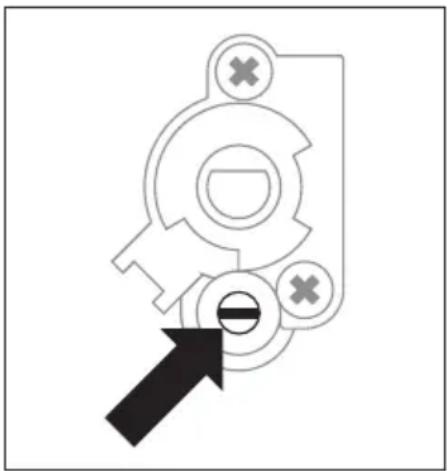

• dans le cas d'un fonctionnement incorrect, enlever la manette, utiliser un tournevis

pour régler le dispositif à côté de la tige du robinet,

• une fois le réglage effectué, protéger l'ensemble avec une rondelle de pression et remettre le bouton.
• remettre à l'utilisateur le certificat de raccordement de la cuisinière et lui expliquer son fonctionnement.

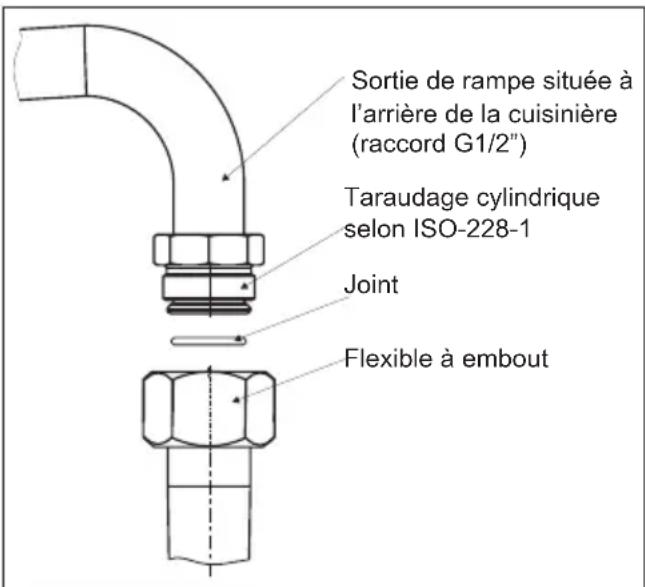

Le raccord qui permet l'acheminement du gaz à la cuisinière est un raccord fileté G1/2".

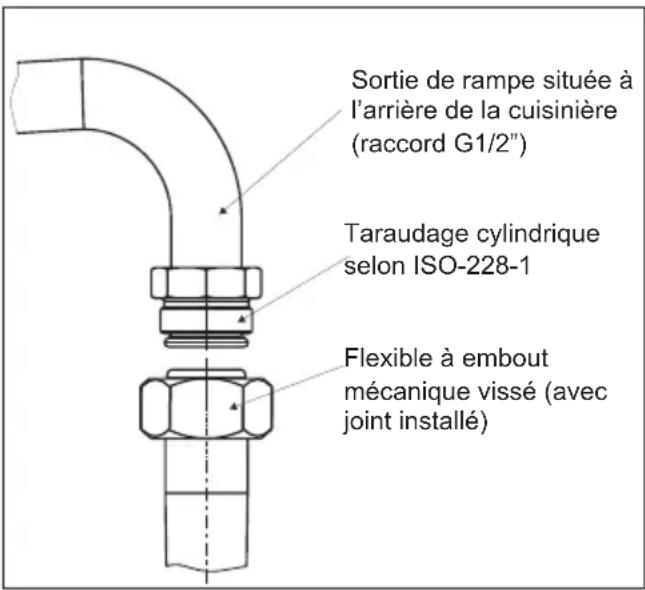

Sortie de rampe située à l'arrière de la cuisinière (raccord G1/2") Taraudage cylindrique selon ISO-228-1 Flexible à embout mécanique vissé (avec joint installé)

Sortie de rampe située à l'arrière de la cuisinière (raccord G1/2") Taraudage cylindrique selon ISO-228-1 Joint Flexible à embout

Raccordement à un conduit souple en acier

Si la cuisinière est installée selon les recommandations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduit souple en acier, correspondant aux règlements nationaux. Le raccord qui permet l'acheminement du gaz à la cuisinière est un raccord fileté G1/2".

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondants aux normes en vigueur. La longueur maximale du conduit souple ne peut pas excéder 2 m.

Il est impératif de s'assurer que le raccord ne touche aucune partie mobile qui pourrait l'abîmer.

Raccordement à une tuyauterie rigide

La cuisinière dispose d'un raccord G1/2. Le raccordement à l'installation du gaz doit se faire de manière à ne créer de tension sur aucun point de l'installation, ni sur aucune pièce de l'appareil.

Un couple excessif lors du serrage (supérieur à 20 Nm) peut détériorer le branchement ou provoquer des fuites. Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mé (TFEM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (T) doivent être scrupuleusement respectées.

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement dans les cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube correspondant aux normes déterminées par les règlements locaux. Si la cuisinière est alimentée par le gaz en bouteille, il est impératif d'utiliser un régulateur de pression (ou détendeur) correspondant aux normes déterminées par les règlements technique locaux.

Note :

Après chaque remplacement du réducteur il faut effectuer un contrôle technique de la cuisinière qui comprend les valves de gaz et le fonctionnement de la protection anti-échappement.

Note pour le branchement avec du gaz en bouteille : En tout cas si votre technicien opte pour un branchement avec un embout (non fourni avec cet appareil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite. (I raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM). fileté

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre intérieur du tuyau doit être de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,
• vérifier que le tuyau est bien ajusté aux deux extrémités,

sur toute sa longueur, le tuyau ne doit pas être en contact avec les éléments brûlants de la cuisinière,

la longueur du tuyau ne doit pas excéder 1,5 m,

- sur toute sa longueur, le tuyau ne doit pas être plié ni rester sous tension, il ne doit pas être tordu, ou coincé,

- le tuyau doit être accessible sur toute sa longueur pour pouvoir procéder aux flexible contrôles de son état,

- dans le cas de détection d'une fuite, le tuyau doit être remplacé sur la totalité de sa longueur ; il est interdit de réparer un tuyau présentant une fuite.

Note :

Le raccordement d'une cuisinière à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé dans le respect des toutes les normes de sécurité.

Note :

Une fois la cuisinière raccordée à l'installation, il est impératif de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Connexion électrique

Avertissement. Tous les travaux électriques doivent être effectués par un électricien dûment qualifié et agréé. Aucune altération ou modification volontaire de l'alimentation électrique ne doit être effectuée.

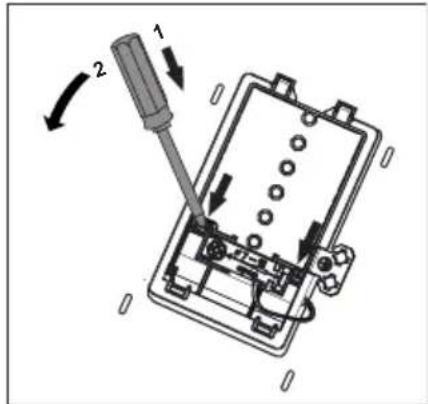

Directives d'installation

L'appareil est configuré en usine pour une alimentation en courant alternatif monophasé (230 V 1N \~ 50 Hz) et équipé d'un câble de raccordement H05VV-F 3G 4 mm² connecté au bornier. Les fils du câble de raccordement sont marqués comme suit : fil de phase L - BN - marron, fil neutre N - BU - bleu, fil de terre PE - GNYE - jaune-vert.

Vous pouvez configurer l'appareil pour une alimentation biphasée ou triphasée (400 / 230V) en pontant les bornes du bornier selon le tableau et les schémas de raccordement ci-dessous, point 2 et point 3, puis vous devez utiliser un câble de connexion spécifié dans le tableau au lieu du câble fourni avec l'appareil. Utilisez les ponts de connexion fournis avec l'appareil. Pour accéder au bornier, retirez le couvercle en le soulevant avec un tournevis à tête plate.

N'oubliez pas que le fil de connexion doit correspondre au type de connexion et à la puissance nominale de la cuisinière.

Ne traitez pas les extrémités du câble par soudure. La gaine de câble doit être montée dans le dispositif de décharge de traction, qui est adapté aux câbles d'un diamètre de 7 à 15 mm.

Avertissement. N'oubliez pas de connecter le circuit de sécurité à la borne du boîtier de connexion marquée par ⏻L'alimentation électrique de l'appareil doit être dotée d'un interrupteur de sécurité permettant de couper le courant en cas d'urgence. La distance entre les contacts de travail de l'interrupteur de sécurité doit être d'au moins 3 mm.

Avant de raccorder l'appareil à l'alimentation électrique, il est important de lire les informations figurant sur la plaque signalétique et le schéma de raccordement.

Avertissement. L'installateur est tenu de fournir à l'utilisateur le « Certificat de raccordement électrique de l'appareil ».

Un raccordement de l'appareil autre que celui indiqué sur le schéma électrique peut endommager l'appareil.

Diagramme de connexion

Avertissement: Tension des éléments chauffants 230 V.

En cas de connexion, le fil de terre doit être connecté à la borne PE ⏻

				Type de câble de connexion recommandé
1	Pour un raccordement 230 V monophasé avec un fil neutre, les bornes 1-2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre	1N~		H05VV-F3G4 3x 4 mm2
2	Pour un raccordement biphasé 400/230 V avec un fil neutre, les bornes 2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre	2N~		H05VV-F4G2,5 4x 2,5 mm2
3	Pour une connexion triphasée 400/230 V avec un fil neutre, les bornes 4-5 sont en pont, les fils de phase individuels sont connectés aux bornes 1, 2, 3 respective-ment, le fil neutre est connecté aux bornes 4-5 en pont et le fil de terre est connecté à la borne de terre	3N~		H05VV-F5G2,5 5x 2,5 mm2
L1, L2, L3 - Fils sous tension; N - Fil neutre; PE - Fil de terre Les flèches dans les schémas ci-dessus indiquent où vous devez connecter les fils de câble individuels.

Avertissement : Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, par le service après-vente ou par un spécialiste qualifié.

Adapter la cuisinière à une autre famille de gaz

Cette opération ne peut être réalisée que par un installateur agréé. Si le gaz d'alimentation de la cuisinière est différent de la famille de gaz prévue pour cet appareil dans sa version d'usine, c'est-à-dire G20/25 20/25 mbar, il est impératif de remplacer les injecteurs et procéder au réglage de la flamme.

Pour adapter la cuisinière à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme « économique ».

Note :

Les cuisinières livrées par le fabricant sont dotées de brûleurs adaptés d'usine pour brûler le gaz indiqué sur la plaque.

Si le replacement n'est past fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences. Utilisez les injecteurs fournis avec la cuisinière.

Brûleur de type Defendi (selon le marquage « DEFENDI » indiqué sur le corps du brûleur)

Famille de gaz	Brûleur
	AuxiliaireDiamètre del'injecteur [mm]	Semi rapideDiamètre del'injecteur [mm]	RapideDiamètre del'injecteur [mm]
	Puissance thermique1,00 kW	Puissance thermique1,75 kW	Puissance thermique3,00 kW
G20/G25 20/25 mbar 0,77	0,97 1,29
G30 28-30 mbar 0,50 0,65	0,87
G31 37 mbar 0,50 0,62 0,83

Pour procéder au réglage, il est impératif d'enlever les manettes de gaz.

Changement de l'injecteur du brûleur de la plaque de cuisson – dévisser l'injecteur à l'aide d'une clé d'un diamètre 7 et le remplacer par un injecteur adapté à la famille de gaz (voir tableau ci-dessus).

Mode opératoire dans le cas de modification de la famille de gaz

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/propane
plaque de cuisson	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme.	2. Serrer légèrement la vis de réglage et vérifier la hauteur de la flamme.

Les brûleurs de la plaque de cuisson n'exigent pas de réglage de l'air primaire. Une flamme correcte se présente sous forme d'un cône bien dessiné dont l'intérieur est de couleur bleu-vert. Une petite flamme sifflante ou une flamme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîmé ou encrassé. Pour vérifier la flamme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flamme maximale et ensuite tourner le bouton vers la flamme minimale. La flamme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée de gaz vers les brûleurs de la plaque de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz. Le réglage des valves doit se faire le brûleur allumé, en position « flamme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Le réglage terminé, il est impératif de poser sur l'appareil un autocollant qui indique le type de gaz auquel la cuisinière a été adaptée.

Avant la première utilisation de la cuisinière

• enlever tous les éléments de l'emballage, vider le tiroir, nettoyer le four afin de supprimer tous les restes de produits utilisés pour le protéger,
• enlever tous les accessoires du four et les nettoyer à l'eau chaude avec du produit nettoyant,
• allumer la ventilation du local ou ouvrir une fenêtre,
• chauffer le four en mode convection nba-turelle, 250°C, sur une durée moyenne de 30 minutes, enlever toutes les salissures et laver soigneusement,
• nettoyer l'intérieur du four soigneusement.

Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.

Avant la première utilisation d'une cuisinière avec un couvercle de plaque de cuisson en acier inoxydable ; il est nécessaire d'effectuer un nettoyage précis. Il est impératif d'enlever soigneusement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.

Note :

Lorsque vous branchez cet appareil à l'alimentation électrique, ou suite à une coupure de courant, l'indication «0.00» apparaît sur l'écran électronique. Vous devrez alors régler l'horloge (voir le chapitre Réglage de l'horloge).

Si l'horloge n'est pas mise à l'heure, le four ne pourra pas fonctionner.

Fonctionnement du programmateur électronique

Le programmateur dispose d'un affichage LED et de 3 touches.

Touche Description

[FIGURE]

Réglage de la température

L

Réglage de l'horloge

[NO TEXT]

Minuteur

Attention : Chaque utilisation de la touche est confirmée par un signal sonore. Il n'est pas possible de désactiver les signaux sonores.

Signification des symboles sur l'affichage.

Symbole Description

函

Thermostat

[NO TEXT]

Minuteur

H

Durée de cuisson

[empty]

Fin de cuisson

P

Pyrolyse

[NO TEXT]

Verrouillage

Manette des fonctions du four

Le four peut fonctionner différemment à l'aide de la résistance de sole, de voute, de la chaleur tournante et du gril. Sélectionner une fonction appropriée avec la manette des fonctions.

La figure ci-dessous présente les fonctions (dans un ordre spécifié) sur la manette :

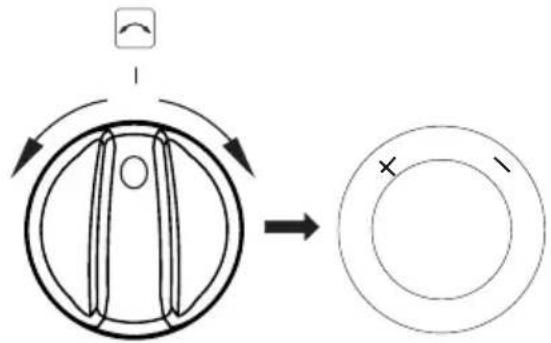

Manette de réglage +/-

La manette sert à régler les paramètres de fonctionnement tels que la température et la durée. Tourner la manette vers la droite, vers le symbole „+”, pour augmenter la valeur du paramètre. Tourner la manette dans le sens inverse pour diminuer la valeur du paramètre. Avec cette manette il est possible de modifier les paramètres tels que la température, la durée ou l'heure actuelle sur l'afficheur. Lorsque l'on maintient la manette en position «+» ou «-», la vitesse de modification de la valeur du paramètre est augmentée.

Branchement à l'alimentation

Après le branchement à l'alimentation (ou au retour du courant après une panne), le four passe en mode de réglage de l'heure actuelle, 0.00 clignote sur l'affichage. Appuyer sur la touche À l'aide de la manette de réglage +/- modifier la valeur. Il est impossible d'utiliser l'appareil si l'heure n'est pas réglée.

Pour confirmer le réglage de l'heure, la manette de sélection des fonctions doit être sur la position 0. Si la manette de sélection des fonctions est réglée sur une autre position, le symbole clignote et le programmateur attend que la manette de sélection des fonctions soit réglée sur la position 0.

Trois pressions successives sur la touche Ⓤ confirme l'heure et le programmateur passe en mode veille (standby).

Attention : En cas de coupure du courant, tous les paramètres entrés, tels que la durée de cuisson, la température et la fonction, sont effacés. Pour continuer le fonctionnement, les paramètres doivent être à nouveau entrés. Si la pyrolyse était en cours et a été interrompue (ou si la porte est verrouillée pour une autre raison - symbole 📐 allumé), alors les processus de refroidissement du four et d'ouverture de la porte seront effectués avant de pouvoir procéder au réglage de l'heure. Si une température supérieure à 80°C est détectée dans le four, le refroidissement du four se met en marche, cela n'a pas d'incidence sur le réglage de l'heure. Le processus de refroidissement s'arrête lorsque la température baisse sous les 75°C.

Mode de veille (standby).

nectées. L'écran affiche l'heure actuelle la luminosité de l'écran baisse. Sont actives la touche une pression dessus nous fait passer au réglage de l'heure, à la modification de la tonalité et de la luminosité ainsi que la touche qui pressée fait passer en mode réglage du minuteur. Si la température dans le four dépasse 80°C, au lieu de l'indication de l'heure, la température actuelle dans le four est affichée (e joue le rôle d'indicateur de la chaleur résiduelle) et le ventilateur de refroidissement est en marche. Une fois la température baissee à 75°C, le ventilateur s'éteint et l'heure actuelle est affichée au lieu de la température.

Passage en mode standby :

• à tout moment, en tournant la manette de sélection des fonctions sur la position 0, un signal sonore est émis si l'on passe de cette façon en mode standby;
• après une panne de courant et le réglage de l'heure actuelle ;
• après la fin des cuissons programme (automatique et semi-automatique, minuteur) ;
• après l'activation de la protection contre la surchauffe ;
• après 5 secondes d'inactivité lors du réglage de la température (cela concerne une modification du programme de cuisson actuel; lorsque e nouvelle fonction de chauffe, fonction de chauffe est modifiée, le programmateur passe en mode actif) ;
• au cours du cycle de pyrolyse, lorsque le la manette des fonctions est tournée sur la position 0, le passage en mode de refroidissement se fait. Une fois le refroidissement effectué, la porte se déverrouille et le fo passe en mode standby.

Le passage en mode standby efface tous

les réglages de la durée, de la température, du minuteur. Les résistances sont décon-

Sortie du mode standby :

Tourner la manette de sélection de la posi-

tion 0 sur une toute autre position de fonction fait passer le four du mode standby en mode actif.

Attention – si le programmateur est passé en mode standby automatiquement, l'utilisateur doit d'abord tourner la manette de sélection sur la position 0 et seulement après sortir du mode standby.

Lorsqu'en mode standby la manette de sélection des fonctions est réglé sur une autre position que 0 – le symbole 📄 clignote.

Réglage de l'heure actuelle

Le réglage de l'heure actuelle est possible uniquement en mode standby. Une pression sur la touche dans ce mode entraine l'affichage de l'heure actuelle à une luminosité normale. Grâce à la manette +/- il est possible de corriger l'heure actuelle, une inactivité de 10 secondes entraine la sauvegarde du réglage actuel et le retour en mode standby. L'horloge fonctionne uniquer en mode de 24h.

Mode nocturne

Si l'appareil est en mode standby, la luminosité de l'écran d'affichage est diminuée dans la plage horaire 22:00 à 6:00 pour atteindre une valeur qui correspond à - 2 niveaux d'intensité inférieurs à celle réglée.

Changement de la fréquence du signal sonore

La fonction est tout le temps disponible en mode standby, sans limites horaires. nouvelle pression sur la touche lors du réglage de l'heure, entraine l'affichage symbole ton1, où 1 indique le signal sonore actuel. Le choix se fait de 1 à 3. En tournant la manette de réglage +/- il est possible de changer le signal sonore. Une inactivité de 5 secondes confirme le signal sonore modifié et entraine le passage en mode standby.

Modification de la luminosité de l'afficheur

La fonction est tout le temps disponible en mode standby, sans limites horaires. Ur nouvelle pression sur la touche lors du réglage de la fréquence du signal sonore entraine l'affichage du symbole bri4, où 4 indique la luminosité sur une échelle de 1 à 9. En tournant la manette de réglage +/- il est possible de changer la luminosité et une inactivité de 5 secondes confirme la luminosité modifié et entraine le passage en mode standby.

Mode actif

C'est le mode où le four réalise la fonction de cuisson ou nettoyage selon les valeurs eméglées à l'aide de la manette de sélection des fonctions.

Auto-off : Quand les actions programmées sont terminées (mode automatique, semi-automatique, nettoyage, minuteur), le programmateur passe en mode standby, même si le bouton de sélection des fonctions n'est pas réglé sur la position 0.

Éclairage

L'éclairage dans le four est commandé par le programmateur. Il est allumé par défaut. L'éclairage est éteint :

- dans les positions : 0, Pyrolyse, ECO - Uneque la température à l'intérieur de la chambre atteint plus de 300°C ;

e- dors des programmes de pyrolyse et refroidissement ;

- avant la mise en marche du réchauffement dans le programme automatique et à la fin des programmes automatique et semi-auto-

matique ;

- en mode standby, si la manette des fonctions est réglée sur une position autre que 0.

Moteur de refroidissement

La mise en marche et l'arrêt du moteur de refroidissement sont indépendants des fonctions réglées et de l'état du program-mateur. Le moteur de refroidissement se met en marche lorsque la température dans le four dépasse 80°C et s'éteint, lorsque la température baisse en-dessous de 75°C.

Symbole de thermostat

Le symbole du thermostat signale de fonctionnement des résistances. Si au moins une des résistances est alimenté, le symbole s'allume. Le symbole s'éteint si aucune des résistances n'est alimentée (p.ex. lorsque le four atteint la température requise et les résistances restent inactives jusqu'au moment de la baisse de la température du four).

Minuteur

Le minuteur est accessible par une pression sur la touche (le senseur) en mode standby et en mode actif. Une pression sur entraine le clignotement du sy et l'affichage de la valeur actuelle du temps décompté ou 0.00 si le minuteur n'est pas actif.

A l'aide de la manette de réglage +/-, il est possible de régler la valeur du temps décompté et un appui sur la touche ♩ou une inactivité de 5 secondes confirment le réglage effectué.

Si le minuteur est actif (fait le décompte) le symbole ⚙ est allumé sur l'affichage.

Une fois le décompte jusqu'à zéro tuée, l'alarme du minuteur se met en route. Elle peut être supprimée à l'aide d'une quelconque touche.

Le décompte du temps par le minuteur ver- rouille le passage automatique du mode actif en mode standby – le programmateur passe automatiquement en mode standby seulement après la suppression de l'alarme du minuteur.

Porte du four

Lors du fonctionnement du four la porte doit être fermée.

L'ouverture de la porte, lors d'une cuisson désactive automatiquement les résistances du four. Si cet état dure plus de 60 l'étecondes, le programmateur émet un signal sonore, d'alarme de porte ouverte. L'alarme peut être éteinte à l'aide n'importe quelle touche ou par la fermeture de la porte. L'ouverture de la porte n'a pas d'incidence sur les valeurs réglées de la température et de la durée, mais si la porte reste ouverte pendant plus de 10 minutes, le programmateur efface tous les réglages et passe en mode standby.

Limitation du temps de cuisson

Pour des raisons de sécurité, le four a une durée de fonctionnement limitée. Si la température réglée est de 100°C au maximum, le four passe en mode standby après 10 heures et si la température réglée est de 200°C et plus, la durée maximale de fonctionnement est limitée à 3 heures. Entre 101°C-199°C le temps de fonctionnement change linéairement, à savoir plus la température est élevée, plus le temps de cuisson est court (entre 3h et 10h).

Activation des programmes de cuisson

.effec-

Un programme de cuisson peut être acti-

vée à l'aide de la manette de sélection des fonctions, en la tournant de la position 0 sur la position choisie. Une fois que la manette de sélection est réglé sur le bon programme, l'écran affiche, au lieu de l'heure courante, la température par défaut par exemple 170C (Voir tableau des programmes page 14), définie séparément pour chaque position.

La valeur de la température clignote (en diminuant la luminosité) et le symbole C reste allumé en continu. La valeur change en tournant la manette de réglage («+» ou «-»).

Réglage de la température

Lors de la sélection du programme de cuisson, la manettede réglage +/- sert à modifier la valeur de la température. La température peut être modifiée par pas de 5°C dans une plage déterminée pour chaque programme. En maintenant actionnée la manette de réglage +/- pendant au moins 1s, il est possible de modifier la température par pas de 10°C.

La température est enregistrée par une pression sur la touche ⚫ ou après 5 secondes d'inactivité, l'horloge affiche l'heure actuelle. L'utilisation due la manette de réglage +/- entraine l'affichage pendant 2 secondes :

- à gauche [-] – de la température de consigne ;

- à droite [+] – de la température à l'intérieur du four ;

La température est affichée sans clignote-ment, cela n'entraîne aucun changement dans les réglages.

Modification des réglages de température

Une pression sur la touche lors du fonctionnement du four entraine le passage en mode de modification des réglages. La valeur de la température clignote (en diminuant la luminosité) sur l'affichage, et le symbole C reste

allumé en continu. La manette de réglage +/- modifie les réglages. La température est enregistrée avec une pression sur la touche et ensuite, l'horloge passe à l'affichage de l'heure actuelle – en cas d'inactivité, le programmateur retourne en mode actif après 5 secondes.

Tableau des programmes de cuisson

Description des fonctions		Réalisation						Température [°C]		Tempé-rature prépro-grammée [°C]
		Éclairage	Résistance de voute	Gril	Résistance annulaire	Résistance de sole	Ventilateur	min. max
	Décongélation	√					√	--- ---	---
	Chauffage rapide	√ √	√ √					30 280	170
	Chaleur tournante	√ √	√					30 280	170
	ECO				√		√	30 280	170
	Pizza	√ √	√ √					30 280	220
	Conventionnelle	√ √	√					30 280	180
	Pâte	√ √	√ √					30 280	170
	Nettoyage par pyrolyse		√ √	√				--- ---	480
	Turbo gril	√ √	√ √					30 280	190
	Super gril	√ √	√					30 280	250
	Gril	√		√				30 280	250
	Éclairage	√						--- ---	---
0	Four éteint							---

Fonctionnement semi-automatique

Le fonctionnement semi-automatique règle la durée après laquelle l'appareil s'éteint automatiquement. Le temps d'arrêt possible peut être réglé de 1 minute à 23 heures et 59 minutes.

Pour régler la durée de fonctionnement, en mode actif ou après réglage de la manette de sélection des fonctions sur la fonction souhaitée, appuyer sur la touche symbole clignote sur l'écran de l'horloge, le message dur s'allume pour 1s et ensuite, l'indication 0.00 (indication du temps restant jusqu'à l'arrêt du four, si la fonction était active précédemment). La manette de réglage +/- permet de modifier les réglages, une inactivité de 5s entraine la sortie du mode sans changement des réglages, une pression sur la touche entraine la confirmation du réglage actuel de l'heure d'arrêt automatique. Après 5 secondes d'inactivité à partir du moment où l'on a appuyé sur la touche l'horloge affiche l'heure actuelle.

Lors du fonctionnement semi-automatique, le symbole reste allumé en continu.

Les fonctions de cuisson et de température peuvent être librement modifiées lors fonctionnement semi-automatique.

Le fonctionnement semi-automatique peut être désactivé, si l'on règle la durée de fonctionnement sur 0.00 - dans ce cas, après une pression sur la touche ou après une inactivité de 5s, le four passe en mode de fonctionnement pour durée indéterminée.

A la fin du temps déterminé, un bip d'alarme de fin de fonctionnement est émis. les éléments chauffants sont débranch. Toutes les résistances sont alors éteintes.

a) En réalisant l'une des opérations suivantes :

- en appuyant sur n'importe quelle sauf;

- en tournant la manette de sélection des fonctions ;

- en tournant la manette de réglage +/- ;

- en ouvrant la porte.

Cela entraine la suppression de tous les réglages de fonction et de température. Malgré le fait qu'une fonction de cuisson soit sélectionnée, le four passera automatiquement en mode standby.

b) En tournant la manette de sélection des fonctions sur 0 – le four passe en mode standby.

c) en appuyant sur la touche, ce qui entraîne le passage en mode de réglage de la durée de fonctionnement – il est alors possible de continuer la cuisson selon les paramètres de la fonction de cuisson et de température précédemment choisis et pendant la durée nouvellement réglée. Attention – dans ce cas (prolongation de la durée précédemment réglée), le réglage de l'horloge sur 0.00 entraîne l'arrêt du four et non le fonctionnement à durée indéterminée.

Fonctionnement automatique

Le fonctionnement automatique consiste en la programmation du programmateur de façon à ce que le four se mette en marche avec un départ différé et termine la cuisson à une heure fixée.

Pour régler le fonctionnement automatique, régler d'abord la durée de cuisson souhaitée (comme pour le fonctionnement semi-automatique). Une fois la durée de fonctionnement confirmée à l'aide de la touche le symbole clignote, le message end s'affiche pour 1 seconde sur l'affichage et ensuite, la durée de cuisson apparaît (calculée sur l'heure actuelle + la durée de fonctionnement réglée +1 minute). La manette de réglage +/- permet de modifier l'heure de la fin de cuisson. Une inactivité de 5 secondes entraîne le retour sans modification des ré-

glages et la touche Ⓤ confirme l'heure de la fin de cuisson. Une fois l'heure de la fin de cuisson confirmée, les symboles s'allument et restent allumés en continu. L'écran affiche de nouveau l'heure actuelle. Lors du décompte jusqu'au début de la cuisson, les symboles H et restent allumés. Au moment où le four commence à chauffer, le symbole fonctionne conformément à l'état des résistances (allumé ou éteint) et le four fonctionne comme lors du travail semi-automatique.

L'aperçu et la modification des du glées est possible grâce à la touche Ⓤ Une seule pression sur la touche entraine le passage au mode de réglage de la durée de fonctionnement, une nouvelle pression sur la touche entraine le passage au réglage de l'heure de fin de cuisson et une pression entraine de nouveau l'affichage de l'heure actuelle. La modification du réglage de la durée de fonctionnement sur 0.00 entraine la suppression simultanée de la durée de fonctionnement et de l'heure de fin de cuisson – passage en mode de fonctionnement à durée indéterminée.

L'heure de fin peut être choisie de 1 minute à 10 heures après la durée de fonctionnement programmée. La durée de fonctionnement (quand l'heure de fin est réglée) peut être modifiée de 0 minute à « l'heure de fin - l'heure actuelle - 1 minute ».

Une fois le travail terminé, régler la manette de sélection des fonctions sur 0.

Nettoyage par pyrolyse

Pour la fonction de nettoyage par pyrolyse, la valeur 480°C est affichée et ne peux pas être changée. Après 5s d'inactivité ou après une pression sur 📁 la valeur P2.00 clignotante est affichée et le symbole 🌐 est allumé. À l'aide de la manette de réglage +/- il est possible de modifier la durée du nettoyage sur une plage de 2.00 - 2.30 - 3.00 heures. Une inactivité de 20 secondes ou une pression sur lance le cycle de pyrolyse.

Le programme pyrolyse est un programme spécial avec des exigences supplémentaires.

La première étape consiste à vérifier porte : En cas de porte ouverte, le symbole clignote et le four attend au maximum 10 minutes la fermeture de la porte ; si la porte n'est pas fermée, le programme est annulé. Une fois la porte fermée et vérifiée, le symbole s'allume fixe et le symbole verrou de porte clignote. Une fois la porte verrouillée, le symbole verrou de porte devient fixe, et le programme automatique d'une durée 2.30 - 3.00 heures, selon le réglage choisi, est lancé.

L'affichage indique le temps restant au lieu de l'heure actuelle.

Une heure avant que la durée réglée ne soit écoulée, les résistances sont désactivées, et le four passe en mode de refroidissement. Après le refroidissement à 150 °C, le processus de déverrouillage de la porte s'enclenche. Le déverrouillage de la porte est signalé par l'extinction du symbole P. Après le déverrouillage de la porte, le programme se termine comme les programmes semi-automatiques, mais le lancement d'une fonction de n'est pas possible. Après la fin de la Pyrolyse, le ventilateur de sement continu de fonctionner et s'arrêtera lorsque la température du four baisse sous les 75°C.

En cas de pyrolyse, il est impossible de modifier les réglages lors du programme en cours, mais il est possible d'avoir un aperçu des réglages et de la température actuelle.

refroi

Une fois l'alarme de fin de pyrolyse éteinte, le programmateur passe toujours en mode standby.

ATTENTION :

La porte du four est équipée d'un verrouillage qui rend impossible l'ouverture de la porte au cours d'un programme. Ne pas ouvrir la porte afin de ne pas interrompre le processus de nettoyage.

En cas d'interruption de la pyrolyse suite d'une coupure de courant, le program-mateur passe en mode de refroidissement, et ensuite en mode d'ouverture de la porte - comme dans les 60 dernières minutes d'un programme normal.

En cas d'interruption de la pyrolyse par l'utilisation de la manette de sélection sur une autre position (dont 0), le four ne s'éteint pas et ne réalise pas un nouveau réglage, il passe en mode de refroidissement et de déverrouillage de la porte comme ci-dessus. Après le déverrouillage de la porte le four passe en mode «stand-by».

Si, lors du lancement de la pyrolyse, l'utilisateur ouvre la porte avant qu'elle ne soit verrouillée, le programmateur émet un signal [alarme de la porte ouverte], il annule le programme de pyrolyse et passe en mode de déverrouillage de la porte (comme ci-dessus).

Lisez les instructions dans le chapitre « Nettoyage et entretien » avant de mettre en marche le nettoyage par pyrolyse.

Codes erreur

En cas de détection d'erreurs, le programme est interrompu et l'écran d'affichage indique le code de l'erreur :

E1 - court-circuit du capteur de température, le four ne peut pas être utilisé.

E2 - absence du capteur de température, le

four ne peut pas être utilisé.

E3 - surchauffe du programmateur, le ne peut pas être utilisé jusqu'à ce qu'il refroidisse.

E4 - erreur de la sonde thermique – l'erreur disparait une fois la sonde thermique retirée, le four peut être utilisé avec des programmes sans sonde thermique.

E5 - la température dans la cavité est supérieure à 320°C pour les fonctions autres que la pyrQLyse, le four ne peut pas être utilisé.

Prob - sonde thermique mal insérée ou sonde thermique insérée lors de la pyrolyse.

Mode d'utilisation des brûleurs de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondants - voir le chapitre Caractéristiques de l'appareil.

Choix du récipient

Il est impératif de faire attention à ce que le diamètre du fond de la casserole soit toujours plus grand que la couronne de la flamme du brûleur et que le récipient soit couvert. Nous recommandons d'utiliser une casserole dont le fond a un diamètre supérieur de 2,5 à 3 fois au diamètre des brûleurs, c'est-à-dire pour un brûleur:

• d'appoint (auxiliaire) – un récipient au diamètre de 90 à 150 mm,
• moyen – récipients au diamètre de 160 à 220 mm,
• grand – récipient au diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas dépasser son diamètre

Ne pas poser sur la plaque de cuisson des casseroles qui dépasseraient les bords de la table.

MISE EN GARDE: Utilisez uniquement des récipients à fond plat.

Attention: En cas d'utilisation de récipient à large fond, vellez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.

Manette de commande de brûleur

Position Brûleur éteint Position flamme minimale Position flamme maximale

Allumer un brûleur à l'aide de l'allumage 1 main

• enfoncer la manette du brûleur sélectionné jusqu'à sentir une résistance et la tourner à gauche, vers la position « flamme maximale » ⬆,
• le tenir enfoncé jusqu'à ce que le brûleur s'allume
• le brûleur allumé, relâcher le bouton et choisir l'intensité de la flamme.

Note :

Dans le cas de cuisinières équipées d'un thermocouple sur les brûleurs de la plaque de cuisson, le bouton doit être enfoncé en position « flamme maxima-le » pendant l'allumage durant environ 10 secondes pour que le dispositif se mette en marche. En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, il est impératif de centrer correctement la couronne de brûleur par rapport à l'allumage électronique

Choix de la flamme du brûleur

La flamme des brûleurs correctement réglés est d'une couleur bleu ciel ayant la forme d'un cône intérieur clairement défini. Le choix de la puissance de la flamme dépend du choix de la position du bouton du brûleur :

flamme maximale
flamme minimale (appelée « économique »)
- brûleur éteint (gaz coupé)

L'intensité de la flamme s'ajuste sans contraintes aux besoins de l'utilisateur.

Il est interdit de régler la flamme dans l'intervalle entre brûleur éteint ● et flamme maximale ⬆.

Principe de fonctionnement du dispositif de sécurité

Les brûleurs des cuisinières sont équipés d'un dispositif d'extinction automatique du gaz dans le cas d'une interruption accidentelle appelé thermocouple.

Ce système permet la protection contre une fuite de gaz dans le cas d'extinction de la flamme.

Pour rallumer le brûleur, une intervention manuelle est nécessaire ; remettre la manette sur la position • au préalable et suivre le mode de mise en marche ci-après.

Mode d'utilisation de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondants - voir le chapitre Caractéristiques de l'appareil.

Pour régler la puissance de la plaque, tournez progressivement la manette à droite ou à gauche. Lorsque vous allumez la plaque de cuisson, le voyant de contrôle orange (sur le bandeau de commande, au milieu) s'allume. Un récipient bien choisi permet d'économiser de l'énergie. Le fond du récipient devrait être épais et plat et son diamètre devrait être égal au diamètre du brûleur, c'est-à-dire 18 cm, car le passage de la chaleur est alors meilleur.

0 Arrêt
• MIN. Préchauffage
1 Légumes braisés, cuisson à puissance réduite
- Cuisson des potages, des plats en grande quantité
2 Friture à puissance réduite
- Grillage des viandes, des poissons
3 MAX. Chauffage rapide, cuisson et friture rapides

Veillez à la propreté de la plaque – une plaque sale perd sa puissance.

Protégez la plaque contre la corrosion.

Éteignez la plaque avant de retirer le récipient.

Ne laissez pas sans surveillance les récipients contenant des aliments, préparés sur la graisse ou l'huile, sur une plaque allumée ; la graisse brûlante peut s'enflammer.

Utilisation du gril

Les plats sont grillés par rayons infrarouges émis par la résistance incandescente du gril.

Pour allumer le gril, il faut:

• Tourner la manette sur l'une des positions suivantes:
• Monter le four en température durant approximativement 5 minutes (porte du four fermée).
• Insérer la lèchefrite avec votre plat au niveau correspondant.
  • Fermer la porte du four.

Pour les températures correspondant à l'utilisation du gril, voir Cuisson au four - Conseils pratiques.

Note:

Lors de l'utilisation du gril, veiller à bien fermer la porte du four.

Lors de l'utilisation du gril, les parties accessibles du four peuvent devenir brûlantes.

Tenir les enfants à l'écart.

Pâtisseries

• pour la préparation de vos pâtisseries/gâteaux, nous vous recommandons l'utilisation de la lèchefrite livrée avec l'appareil ou de la plaque à pâtisserie posée sur la grille
• il est également possible d'utiliser les moules et lèchefrites achetés dans le commerce. Il faut les poser sur la grille. Nous vous recommandons, pour vos pâtisseries, d'utiliser les lèchefrites noires qui conduisent mieux la chaleur et raccourcissent le temps de cuisson,
• si vous utilisez la chaleur tournante, il n'est pas obligatoire de préchauffer le four. Dans le cas contraire, il est nécessaire de le préchauffer avant de mettre les pâtisseries dans le four,
• avant de sortir les pâtisseries/gâteaux du four, il faut vérifier la qualité de la cuisson avec une tige en bois (si la pâte est cuite, la tige enfoncée dans le gâteau ressort sèche et propre),
• il est conseillé de laisser votre pâtisserie/gâteau dans le four, après l'avoir éteint, pendant environ 5 minutes, la température de cuisson avec la fonction chaleur tournante étant approximativement 20 à 30 degrés inférieure par rapport à une cuisson conventionnelle (utilisation des résistances supérieure et inférieure),
• les indications sur le tableau de cuisson ci-dessous sont approximatives et chaque utilisateur peut les modifier selon ses expériences et préférences culinaires,
• si les informations suggérées dans le livre de recettes sont très différentes des valeurs présentées dans ce mode d'emploi, veuillez suivre les indications du mode d'emploi.

Cuisson et rôtissage des viandes

• le four est destiné à la préparation des portions de viande dont le poids est supérieur à 1 kg. Nous recommandons la préparation des parts plus petites sur la plaque de cuisson,
• nous recommandons l'utilisation de récipients résistants à la chaleur. Leurs poignées devront être également résistantes à de hautes températures,
• dans le cas d'utilisation d'un support grille ou d'une broche, nous recommandons de poser au niveau inférieur une lèchefrite incluant une petite quantité d'eau,
• normalement, la viande doit être retournée au minimum une fois à la moitié du temps de cuisson. Le rôti doit également être arrosé de sa sauce ou d'eau chaude salée. Il ne faut pas asperger le rôti avec de l'eau froide.

Mode de cuisson ECO

• en utilisant le mode ECO, la cuisson est optimisée par un programme spécifique qui se met en route pour économiser de l'énergie lors de la préparation des plats.
• la durée de cuisson ne sera pas réduite par un réglage plus élevé de la température, le préchauffage du four avant la cuisson n'est pas nécessaire.
• durant le processus de cuisson, veiller à ne pas modifier le réglage de la température ni ouvrir la porte.

Paramètres recommandés lors de l'utilisation de la mode de cuisson ECO

Type de cuissons Plat	Fonction du four	Température (°C)	Niveau Durée (min.)
Tarte biscotte 180 - 200 50 - 70 ECO
Tarte traditionnelle 180 - 200 50 - 70 ECO
Poisson 190 - 210 2 - - 60
Bœuf 200 - 220 2 90 0 ECO
Porc 200 - 220 2 90 0
Poulet 180 - 200 2 80 0
Type de plat/ cuisson	Fonction du four	Température (°C)	Niveau Temps (min.)
Tarte biscotte 160	-200 2 -3 30 -50
Muffins 160	-170	1)	3 25 - 40
Muffins 155	-170	1)	3 25 - 40
Pizza 200 - 230	30	1)	2 - 3 15 - 25
Poisson 210 - 220	245 - 60
Poisson 160 - 180	2 - 345 - 60
Poisson 190 2 - 3 60 - 70
Saucisses	###	200 - 220 4 14 - 18
Bœuf	☐	225 - 250 2 120 - 150
Bœuf	☑	160 - 180 2 120 - 160
Porc	☐	160 - 230 2	90 - 120
Porc	☑	160 - 190 2	90 - 120
Poulet	☑	180 - 190 2 70 - 90
Poulet	☐	160 - 180 2 45 - 60
Poulet	☑	175 - 190 2 60 - 70
Légumes	☐	190 - 210 2 40 - 50
Légumes	☑	170 - 190 3 40 - 50

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

^1) Préchauffer le four vide

2) Les durées sont indiquées pour des produits dans de petits moules

Attention : Les paramètres sont indiqués dans le tableau à titre indicatif et peuvent être modifiés selon votre propre expérience et préférences.

Cuisson de gâteaux

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Temps de cuisson 2)(min.)
Petits gâteaux	Plaque pour pain	4 160		1)	28 - 32 2)
	Plaque pour pain	3 155		1)	23 - 26 2)
	Plaque pour pain	3 150		1)	26 - 30 2)
	Plaque pour painPlaque pour rôti	2 + 42 – plaque pour pain ou pour rôti4 – plaque pour pain		150 1)	27 - 30 2)
Pâte brisée (bandes)	Plaque pour pain	3 150 - 160		1)	30 - 40 2)
	Plaque pour pain	3 150 - 170		1)	25 - 35 2)
	Plaque pour pain	3 150 - 170		1)	25 - 35 2)
	Plaque pour painPlaque pour rôti	2 + 42 – plaque pour pain ou pour rôti4 – plaque pour pain		160 - 175 1)	25 - 35 2)
Génoise sans graisse	Grille + moule pour gâteau revêtu de noir∅ 26 cm	2 170 - 180		1)	38 - 46 2)
Tarte aux pommes	Grille + deux moules pour gâteau revêtus de noir∅ 20 cm	2Les moules ont été disposés sur la grille en diagonale, droite arrière, gauche avant		180 - 200 1)	50 - 65 2)

1) Préchauffer le four vide, ne pas utiliser la fonction de réchauffement rapide d'environ 5 minutes.
2) Sauf indication contraire, les durées sont indiquées pour un four non préchauffé.

PLATS DE TEST. Conformément à la norme EN 60350-1.

Mode gril

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Durée (min.)
Pain blanc grillé	Grille 4 220		[x8c5]	1)	1,5 - 2,5
	Grille 4 220		[6Gy5]	2)	2 - 3
Hamburgers de bœuf	Grille + plaque pour rôti (pour récupérer les égout-tages)	4 - grille 3 – plaque pour rôti	[z6yk]	220 1)	1 page 10 - 152 page 8 - 13

^1) Préchauffer le four vide en l'allumant pour 5 minutes, ne pas utiliser la fonction de réchauffement rapide.
2) Préchauffer le four vide en l'allumant pour 8 minutes, ne pas utiliser la fonction de réchauffement rapide.

Cuisson

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Durée (min.)
Poulet entier	Grille + plaque pour rôti (pour récupérer les égout-tages)	2 - grille1 – plaque pour rôti	[XXKG]	180 - 190 70	- 90
	Grille + plaque pour rôti (pour récupérer les égout-tages)	2 - grille1 – plaque pour rôti		180 - 190 80	- 100

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Afin de prolonger la vie utile de la cuisinière et l'utilisation correcte de ses éléments chauffants, l'utilisateur doit l'entretenir correctement et effectuer la maintenance préconisée qui lui permettront, en plus, de faire des économies.

Avant de commencer le nettoyage ou d'autres travaux d'entretien, il est impératif de toujours débrancher l'appareil de sa source d'alimentation (sortir la fiche de la prise). Le nettoyage ne peut commencer que lorsque la plaque de cuisson est froide.

Foyers, grille de la plaque de cuisson, parties métalliques de la cuisinière

- Enlever les brûleurs et la grille encrassés et les laver dans de l'eau chaude avec du produit nettoyant et dégraissant. Les sécher soigneusement. Une fois la grille enlevée, il faut laver soigneusement la plaque de cuisson, la sécher avec un torchon sec et doux. Il est impératif de faire particulièrement attention à la propreté des orifices de l'anneau du brûleur – voir l'image ci-après. Nettoyer les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. Ne pas utiliser un fil en acier, ne pas aléser les trous.

Tous les éléments du brûleur doivent toujours rester secs. Les particules d'eau peuvent diminuer le débit de gaz et provoquer une mauvaise combustion.

Il faut s'assurer que toutes les pièces du brûleur ont été bien repositionnées après le nettoyage.

Une mauvaise position du chapeau du brûleur peut causer des dommages irréversibles au brûleur.

CORRECT

INCORRECT

• Pour nettoyer les surfaces en émail utiliser les produits non agressifs. Ne pas utiliser de produits nettoyants fortement abrasifs tels que les poudres à récurer contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc.
• Avant toute première utilisation il faut laver la cuisinière et le couvercle de la plaque de cuisson en acier inoxydable. Il faut enlever soigneusement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.
• La cuisinière doit être nettoyée après chaque utilisation. Il est impératif d'éviter un fort encrassement de la plaque de cuisson, en particulier, d'éviter de brûler les liquides ayant débordés.
• Veillez à la propreté de la plaque – une plaque sale perd sa puissance.

Protégez la plaque contre la corrosion. Éteignez la plaque avant de retirer le récipient. Ne laissez pas sans surveillance les récipients contenant des aliments, préparés sur la graisse ou l'huile, sur une plaque allumée ; la graisse brûlante peut s'enflammer.

Four

• Nettoyer le four lorsqu'il est encore tiède.
• Le four doit être nettoyé après chaque utilisation. Pour plus de visibilité, nettoyer le four l'éclairage allumé.
• Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.
• Après avoir nettoyé le four, il faut l'essuyer soigneusement.

Note :

Pour nettoyer et entrenir les portes vitrées, ne pas utiliser de produits abrasifs.

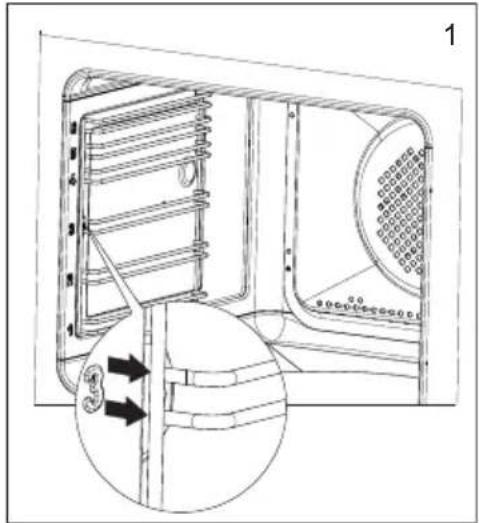

- Les gradins fils du four sont facilement démontables. Pour les nettoyer, soulever le crochet avant de la glissière, l'écarter que légèrement et enlever le crochet arrière. Après le nettoyage des gradins fils, il faut les replacer dans les trous de fixation et faire entrer les crochets.

Nettoyage par pyrolyse

Le four se chauffe à une température d'environ 480°C.

Pour des raisons de sécurité, la porte du four reste verrouillée tout au long du processus.

Avant d'activer la pyrolyse

Note: Retirer du four tous les accessoires (plaques, grille de support, gradins latéraux). Les accessoires qui restent dans le four pendant la pyrolyse sont endommagés de manière irréversible.

• Éliminer les encrassements importants à l'intérieur du four.
• Nettoyer avec un chiffon humide parois extérieures du four.
• Suivre les instructions.

Pendant le nettoyage par pyrolyse

Les restes de grillades ou de plats cuits au four sont transformés en cendres, faciles à éliminer, qu'il suffit de balayer ou de nettoyer avec un chiffon humide au terme de la pyrolyse.

• Ne pas allumer la plaque de cuisson.
• Ne pas allumer l'éclairage du four.
• La porte du four est munie d'un système de verrouillage qui empêche son ouverture en cours de pyrolyse. Ne pas ouvrir la porte, sinon le processus de nettoyage s'interrompt.

Note: Durant la pyrolyse, la cuisinière peut atteindre des températures très élevées, ses parois extérieures peuvent être plus chaudes que d'habitude: en conséquence, veiller à ce que les enfants ne se trouvent

pas à proximité de la cuisinière pendant ce processus. En raison des émanations qui se produisent pendant le nettoyage, la cuisine doit être bien aérée.

Processus de nettoyage par pyrolyse

• Fermez la porte du four.
- Procédez conformément aux indications dans le chapitre Fonction nettoyage par pyrolyse.

Attention! Si la température dans le four est très élevée (plus élevée par rapport à une utilisation normale) la porte ne se débloquera pas.

Après le refroidissement la porte peut être ouverte et les cendres peuvent être retirées à l'aide d'un chiffon mou et humide. Montez les glissières latérales et les autres accessoires disponibles. Le four est prêt à l'emploi.

Comment enlever la porte

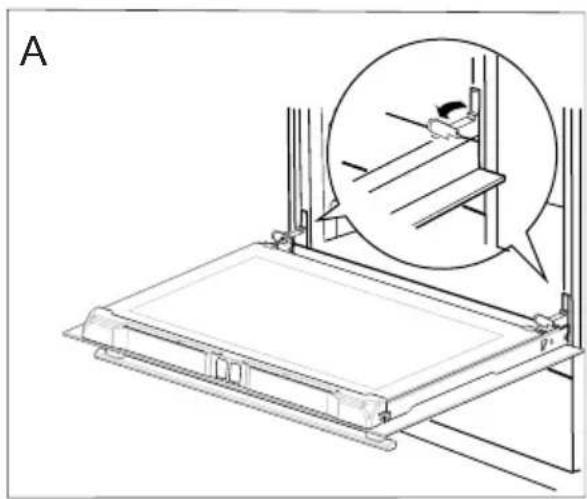

Afin de pouvoir nettoyer plus facilement l'enceinte du four, il est possible d'enlever la porte. Pour ce faire, ouvrir la porte, déplacer vers le haut la protection de la charnière (fig. A). Refermer ensuite légèrement la porte, la soulever et l'enlever en la tirant vers l'avant. Pour remettre la porte après le nettoyage, répéter les mêmes gestes dans l'ordre inverse. Lors du montage de la porte, veiller à bien placer l'accroche dans la rainure de la charnière. Une fois la porte montée, baisser l'élément de protection et bien le serrer. Laisser cet élément dans une position incorrecte pourrait entraîner la détérioration de la charnière lors de la fermeture de la porte.

Déplacement des protections des charnières

Comment enlever la vitre intérieure

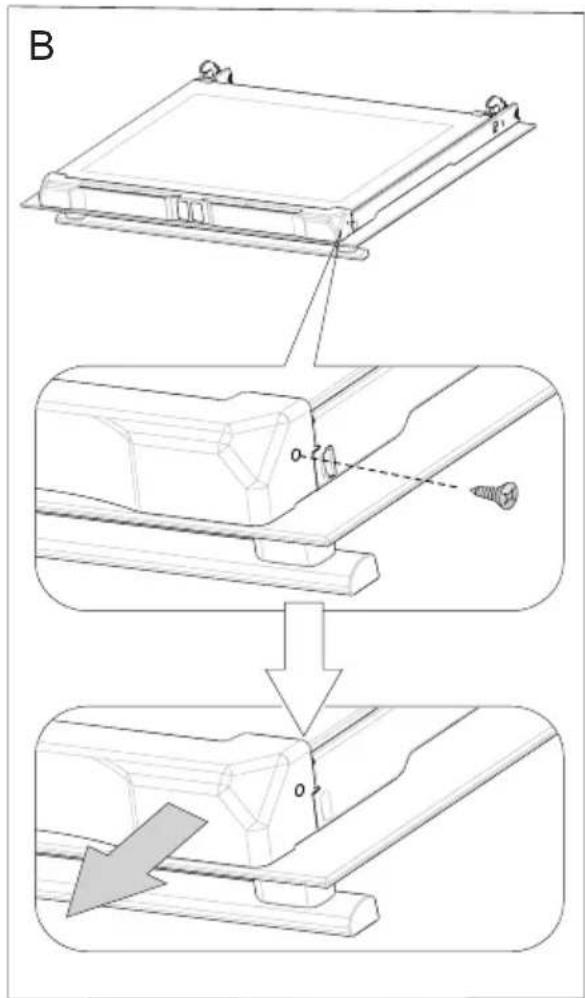

1. Il faut dévisser à l'aide d'un tournevis cruciforme les vis qui se trouvent sur la plinthe supérieure de la porte (des. B).

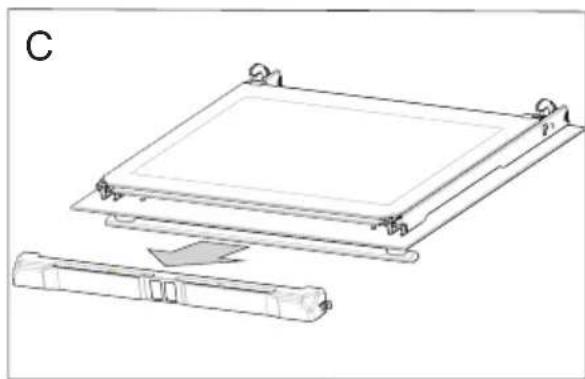

2. Il faut glisser la plinthe supérieure de la porte à l'aide d'un tournevis plat, en la soulevant délicatement sur les côtés (des. B, C).

B

1. Décrochez la vitre intérieure de sa fixation (en partie inférieure de la porte).

Attention ! Risque de dommages à la fixation des vitres. Enlever la vitre en la glissant, ne pas la soulever en haut.

Extraire la vitre intérieure (schéma D).

1. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage.

La repose de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut.

D 1 2 3 4

Comment changer l'ampoule halogène de l'éclairage du four

Afin d'éviter la possibilité d'électrocution il faut s'assurer avant le remplacement de l'ampoule halogène que l'équipement est éteint.

• Positionner toutes les manettes sur ‘●’ / ‘0’ et débrancher l’appareil de sa source d’alimentation.
• Retirer et laver le globe de la lampe et ne pas oublier de l'essuyer.
• Retirer l'ampoule halogène en utilisant pour cela un chiffon ou du papier cas de besoin il faut remplacer l'ampoule halogène par une nouvelle:
  -tension 230V
  -puissance 25W
• G9
• Placer précisément l'ampoule halogène dans le siège d'encastrement.
  • Retirer le globe de la lampe.

Dans chaque situation d'urgence, il faut:

• Fermer les manettes de la cuisinière
• Débrancher l'appareil de la source d'alimentation
- Contacter le service après-vente

Des petits dysfonctionnements peuvent être solutionnés par les utilisateurs à l'aide du tableau ci-après. Avant de contacter le service client ou le service après-vente, consultez ce tableau:

PROBLÈME RAISON SOLUTION
Le brûleur ne s'allume pas Orifices de flamme bouchés		Fermer le robinet de gaz, fermer les manettes de brûleurs, aérer le local, sortir le brûleur, le nettoyer et purger les orifices de flamme.
L'allumeur ne fonctionne pas	Interruption d'alimentation électrique	Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou remplacer
	Interruption d'alimentation du gaz	Ouvrir le robinet du gaz
	L'allumage électronique du gaz encrassé (graisse)	Nettoyer l'allumage électronique
	Le bouton n'a pas été enfon-cé suffisamment longtemps	Maintenir le bouton jusqu'à ce que la flamme apparaisse tout au long du tube de chauffe
L'indicateur du programma-teur indique l'heure „0.00”	L'appareil a été débranché ou l'alimentation électrique a été interrompue	Mettre à l'heure le program-mateur (voir Mode d'emploi du programmateur)
La flamme s'éteint lors de l'allumage	La manette est libérée trop vite	Tenir la manette enfoncée plus longtemps en position « flamme maximale »
L'électronique ne fonctionne pas	Interruption d'alimentation électrique	Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou remplacer
L'éclairage du four ne fonctionne pas	Ampoule dévissée ou grilée	Visser l'ampoule ou la rem-placer (voir le chapitre Net-toyage et maintenance)

Si le problème persiste, débrancher l'alimentation électrique et signaler le défaut.

Attention! Toutes réparations ne peuvent être effectuées que par des techniciens qualifiés.

DONNEES TECHNIQUES

Tension	nominale		230V~50
Puissance	nominale	4,8	kW
Charge	thermique		5,75
Catégorie	d’appareil	FR	III16

BE II2E+3+

Dimensions de la cuisinière (auteur/largeur/profondeur) 85 / 60 / 60 cm

L'appareil est conforme aux normes EN 60335-1, EN 60335-2-6, EN-30-1-1 en vigueur dans l'Union européenne.

Les données sur l'étiquetage énergétique des fours électriques sont indiquées conformément à la norme EN 60350-1 /CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et réchauffement avec l'assistance du ventilateur (si ces fonctions sont accessibles).

La classe d'efficacité énergétique est définie selon la fonction accessible dans le produit conformément à la priorité ci-dessous :

Circuit d'air forcé ECO (chaleur tournante + ventilateur)	[c3T8]
Circuit d'air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur)
Mode conventionnel ECO (élément chauffant inférieur + supérieur)

Pour définir la consommation d'énergie, démonter les glissières télescopiques (si le produit dispose de cet équipement).

Déclaration du fabricant:

Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes:

• Directive « basse tension » 2014/35/CE
- Directive de compatibilité électromagnétique 2014/30/CE
- Règlement (UE) 2016/426 du Parlement européen et du Conseil
• Directive « Éco-conception » 2009/125/CE,

et, par conséquent, le produit est marqué et a obtenu une déclaration de conformité mise à la disposition des autorités de surveillance du marché.

SIDEME SA

BP 200

F-92306 Levallois-Perret Cedex

Tous les papiers se recyclent, pensez au tri.

PAPIERS

À RECYCLER

Pour en savoir plus: www.quefairedemesdechets.fr
