| Type de produit | Friteuse à gaz au sol |
| Marque | Avantco |
| Modèle | LT93 |
| Modèles compatibles | 177FFES40L/N, 177FFES50L/N, 177FFES70L/N |
| Alimentation | Gaz naturel (NG) ou propane (LP) |
| Nombre de brûleurs | 3 (modèle 40), 4 (modèle 50), 5 (modèle 70) |
| Capacité des paniers | 2 paniers (réf. 177FB1366 pour modèles 40/50, 177FB1796 pour modèle 70) |
| Matériau | Acier inoxydable |
| Van de sécurité gaz | Oui (réf. 177200500773 NG, 177200500782 LP) |
| Thermostat | Oui (réf. 177202200728), avec bouton |
| Limiteur de température | Oui (réf. 177202200737) |
| Dispositif d'allumage | Veilleuse (NG réf. 177201302028, LP réf. 17720130209) |
| Thermocouple | Oui (réf. 177201700237) |
| Van de vidange d'huile | Oui (réf. 177200500019) |
| Pieds réglables | Oui (4 pieds, réf. 177200900019) |
| Entretien | Nettoyage régulier, vidange d'huile après usage |
| Sécurité | Lire attentivement les instructions d'installation et d'entretien |
| Pièces détachées | Liste complète des pièces avec références dans la notice |
FOIRE AUX QUESTIONS - LT93 Avantco
Quel type de gaz utiliser pour la friteuse Avantco LT93 ?
La friteuse LT93 peut fonctionner au gaz naturel (NG) ou au propane (LP). Vérifiez la version de votre appareil et utilisez le régulateur approprié. Un régulateur externe est nécessaire pour le propane.
Combien de brûleurs possède la friteuse LT93 ?
Le nombre de brûleurs dépend du modèle : 3 pour les modèles 177FFES40, 4 pour les modèles 177FFES50 et 5 pour les modèles 177FFES70. Consultez la liste des pièces pour plus de détails.
Comment nettoyer la friteuse Avantco LT93 ?
Éteignez toujours la friteuse avant de nettoyer. Vidangez l'huile via la vanne de vidange (réf. 177200500019). Nettoyez les paniers, les grilles et l'intérieur avec un chiffon humide et du détergent doux. Rincez et séchez soigneusement.
Où trouver les pièces de rechange pour la friteuse LT93 ?
Toutes les pièces détachées sont répertoriées dans la notice avec leurs références. Par exemple, le thermostat (réf. 177202200728), les brûleurs (réf. 177201301400), les paniers (réf. 177FB1366 ou 177FB1796). Contactez votre revendeur Avantco pour commander.
La friteuse dispose-t-elle d'une veilleuse ?
Oui, la friteuse est équipée d'une veilleuse. Pour le gaz naturel, utilisez la réf. 177201302028 ; pour le propane, la réf. 17720130209.
Quelles sont les précautions de sécurité importantes ?
Ne stockez pas d'essence ou de liquides inflammables à proximité. Lisez attentivement les instructions avant l'installation. Une installation incorrecte peut causer des dommages matériels ou des blessures. Utilisez uniquement en intérieur.
Comment convertir la friteuse du gaz naturel au propane ?
La conversion nécessite le remplacement des orifices et de la veilleuse. Reportez-vous à la liste des pièces : pour le propane, utilisez les orifices #54 (modèle 40), #55 (modèles 50/70) et la veilleuse LP (réf. 17720130209). Un régulateur externe est également requis.
Quelle est la capacité de la cuve d'huile ?
La capacité exacte n'est pas spécifiée dans la notice, mais les modèles 40, 50 et 70 ont des cuves de tailles différentes. Consultez les dimensions de votre modèle ou mesurez la cuve.
La friteuse est-elle dotée d'un thermostat réglable ?
Oui, elle possède un thermostat (réf. 177202200728) avec un bouton de réglage pour contrôler la température de cuisson.
Comment vidanger l'huile usagée ?
Utilisez la vanne de vidange d'huile située en bas de la cuve (réf. 177200500019). Placez un récipient sous la vanne, ouvrez-la lentement et laissez l'huile s'écouler. Assurez-vous que la friteuse est éteinte et refroidie avant de vidanger.
Questions des utilisateurs sur LT93 Avantco
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Déshydrateur alimentaire au format PDF gratuitement ! Retrouvez votre notice LT93 - Avantco et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LT93 de la marque Avantco.
MODE D'EMPLOI LT93 Avantco

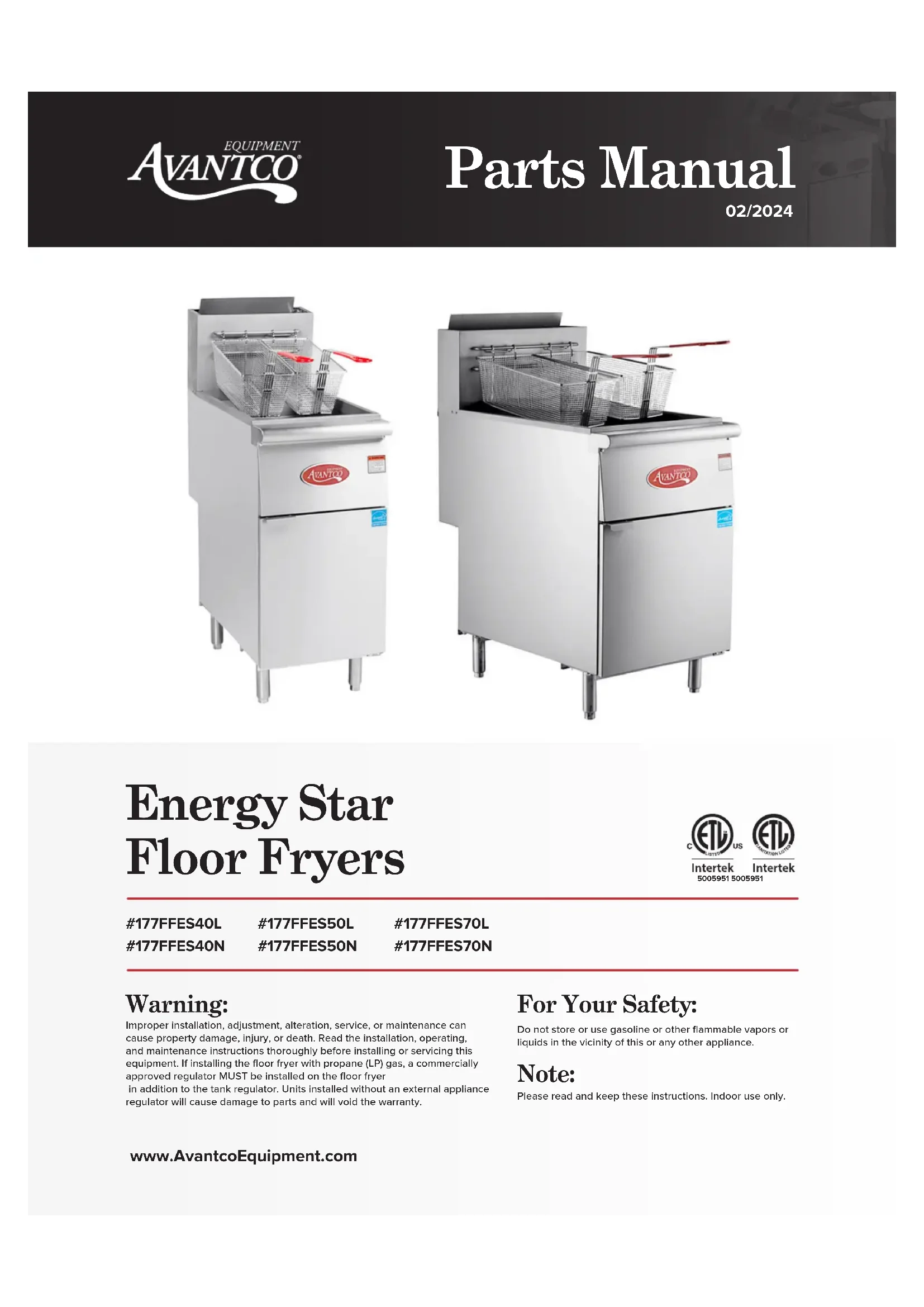

Energy Star Floor Fryers
Intertek Intertek 5005951 5005951
177FFES40L
17FFES50L
17FFES70L
177FFES40N
177FFES50N
177FFES70N
Warning:
Improper installation, adjustment, alteration, service, or maintenance can cause property damage, injury, or death. Read the installation, operating, and maintenance instructions thoroughly before installing or servicing this equipment. If installing the floor fryer with propane (LP) gas, a commercially approved regulator MUST be installed on the floor fryer In addition to the tank regulator. Units installed without an external appliance regulator will cause damage to parts and will void the warranty.
For Your Safety:
Do not store or use gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.
Note:
Please read and keep these instructions. Indoor use only.
177FFES40L/177FFES40N
Parts List
| Key # Description Item # Quantity | |||
| 1 LOWER BACK BEAM - 1 | |||
| 2 ADJUSTABLE LEG 177200900019 4 | |||
| 3 GAS INLET PIPE - 1 | |||
| 4A GAS SAFETY VALVE (NG) 177200500773 1 | |||
| 4B GAS SAFETY VALVE (LP) 177200500782 1 | |||
| 5 THERMOSTAT | 177202200728 1 | ||
| 6 THERMOSTAT KNOB 177202200728 1 | |||
| 7 | BRACKET | -1 | |
| 8 | LOWER FRONT BEAM | -1 | |
| 9 DOOR HINGE | 17726037002 | 1 | |
| 10 | DOOR ASSEMBLY | 1770260610021 | |
| 11 | LOWER DECORATION PANEL | -1 | |
| 12 | MAGNET | -1 | |
| 13 | TOP FRONT BEAM | -1 | |
| 14 | TRIM PANEL | -1 | |
| 15 | DECORATION PANEL | -1 | |
| 16 | SIDE PANEL (LEFT) | -1 | |
| 17 | RACK | 177400037 | 1 |
| 18 | BASKET | 177FB1366 | 2 |
| 19 | FLUE EXTENSION PANEL FRONT | -1 | |
| 20 FLUE EXTENSION PANEL BACK -1 | |||
| 21 | BACK TOP PANEL B | -1 | |
| 22 | BACK PANEL | -1 | |
| 23 | SIDE PANEL (RIGHT) | -1 | |
| 24 | ANGLE BRACKET A | -2 | |
| 25 | PIPE FIXER | -1 | |
| 26 | ANGLE BRACKET B | -2 | |
| 27A PILOT (NG) | 177201302028 1 | ||
| 27B PILOT (LP) | 17720130209 1 | ||
| 28 | THERMOCOUPLE | 177201700237 | 1 |
| 29 | TEMPERATURE LIMITER | 177202200737 | 1 |
| 30A | ORIFICE #54 - LP | 1772150259 | 3 |
| 30B | ORIFICE #44 - NG | 1772150200 | 3 |
| 31 | BURNER | 177201301400 | 3 |
| 32 | OIL DRAIN VALVE | 177200500019 | 1 |
| 33 | HEAT SHIELD | -1 | |
| 34 | TANK ASSEMBLY | -1 | |
| 35 | BACK TOP PANEL A | 177026061004 | 1 |

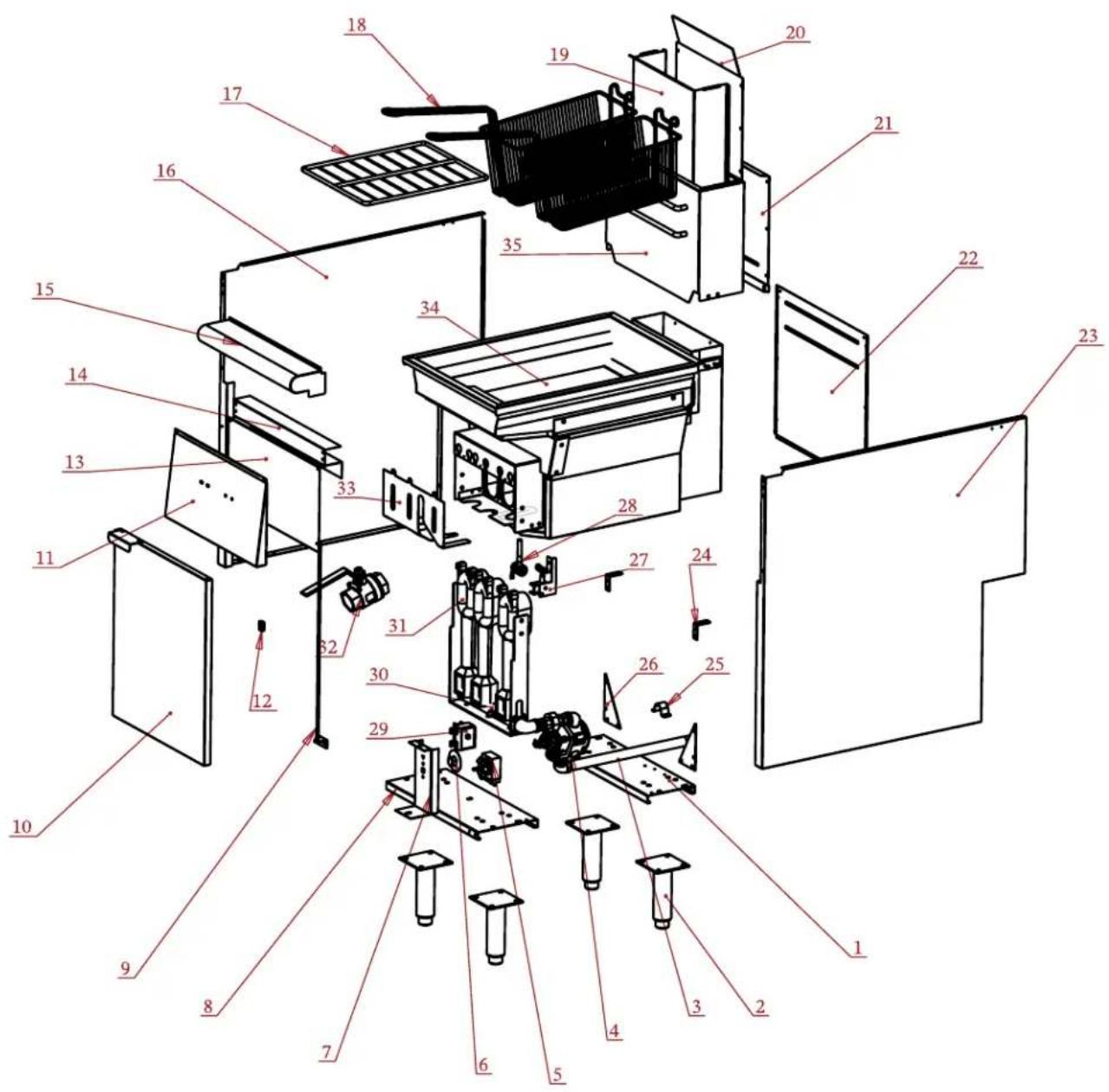

177FFES40L/177FFES40N
Parts Diagram
177FFES50L/177FFES50N
Parts List
| Key # Description Item # Quantity | |||
| 1 LOWER BACK BEAM - 1 | |||
| 2 ADJUSTABLE LEG 177200900019 4 | |||
| 3 GAS INLET PIPE - 1 | |||
| 4A GAS SAFETY VALVE (NG) 177200500773 1 | |||
| 4B GAS SAFETY VALVE (LP) 177200500782 1 | |||
| 5 THERMOSTAT | 177202200728 1 | ||
| 6 THERMOSTAT KNOB 177202200728 1 | |||
| 7 | BRACKET | -1 | |
| 8 | LOWER FRONT BEAM | -1 | |
| 9 DOOR HINGE | 17726037002 | 1 | |
| 10 | DOOR ASSEMBLY | 1770260610021 | |
| 11 | LOWER DECORATION PANEL | -1 | |
| 12 | MAGNET | -1 | |
| 13 | TOP FRONT BEAM | -1 | |
| 14 | TRIM PANEL | -1 | |
| 15 | DECORATION PANEL | -1 | |
| 16 | SIDE PANEL (LEFT) | -1 | |
| 17 | RACK | 17701102246 | 1 |
| 18 | BASKET | 177FB1366 | 2 |
| 19 | FLUE EXTENSION PANEL FRONT | -1 | |
| 20 FLUE EXTENSION PANEL BACK -1 | |||
| 21 | BACK TOP PANEL B | -1 | |
| 22 | BACK PANEL | -1 | |
| 23 | SIDE PANEL (RIGHT) | -1 | |
| 24 | ANGLE BRACKET A | -2 | |
| 25 | PIPE FIXER | -1 | |
| 26 | ANGLE BRACKET B | -2 | |
| 27A PILOT (NG) | 177201302028 1 | ||
| 27B PILOT (LP) | 17720130209 1 | ||
| 28 | THERMOCOUPLE | 177201700237 | 1 |
| 29 | TEMPERATURE LIMITER | 177202200737 | 1 |
| 30A | ORIFICE #55 - LP | 1772150259 | 4 |
| 30B | ORIFICE #47 - NG | 1772150200 | 4 |
| 31 | BURNER | 177201301400 | 4 |
| 32 | OIL DRAIN VALVE | 177200500019 | 1 |
| 33 | HEAT SHIELD | -1 | |
| 34 | TANK ASSEMBLY | -1 | |
| 35 | BACK TOP PANEL A | 177026061004 | 1 |

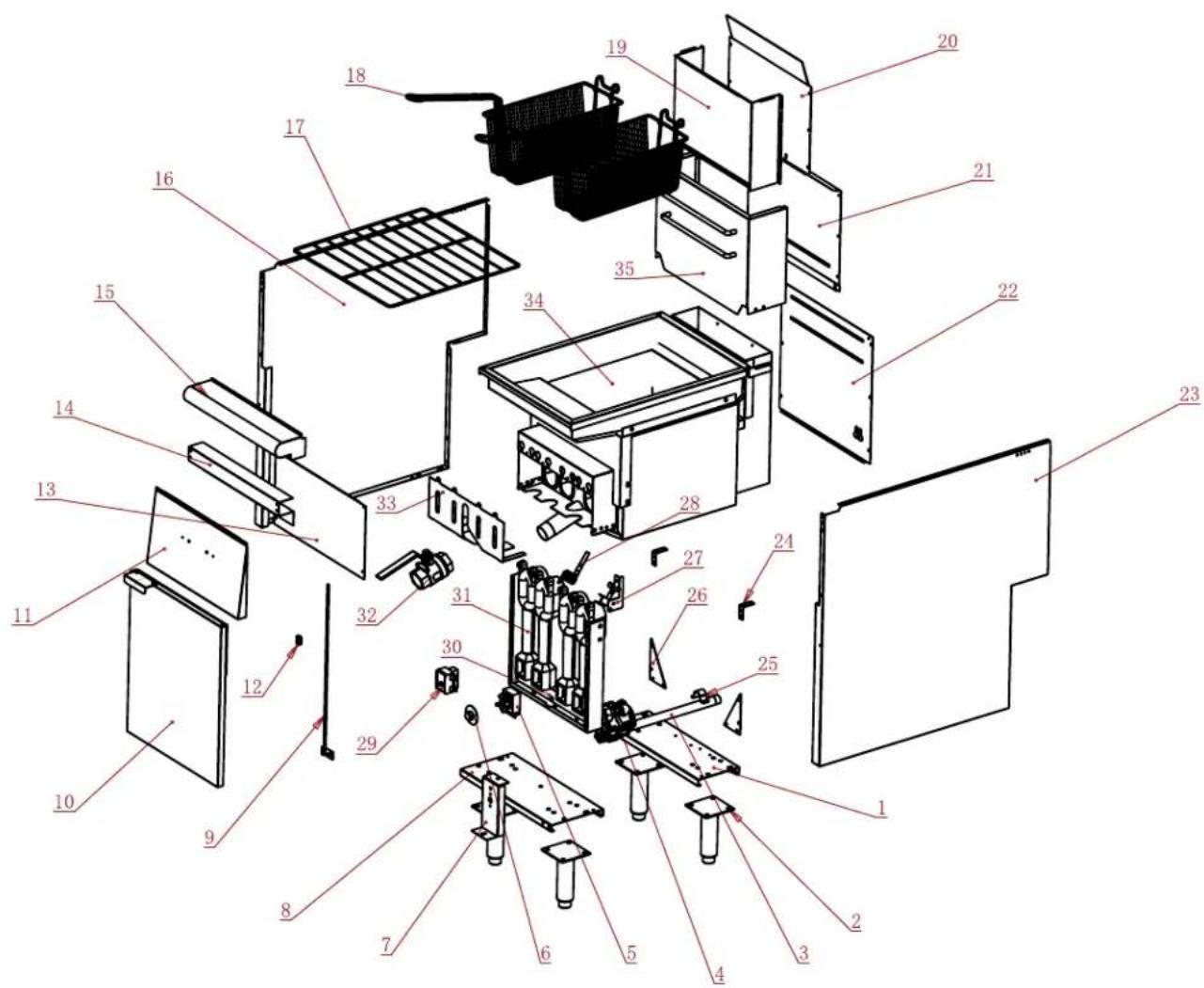

177FFES50L/177FFES50N
Parts Diagram
177FFES70L/177FFES70N
Parts List
| Key # Description Item # Quantity | |||
| 1 LOWER BACK BEAM - 1 | |||
| 2 ADJUSTABLE LEG 177200900019 4 | |||
| 3 GAS INLET PIPE - 1 | |||
| 4A GAS SAFETY VALVE (NG) 177200500773 1 | |||
| 4B GAS SAFETY VALVE (LP) 177200500782 1 | |||
| 5 THERMOSTAT | 177202200728 1 | ||
| 6 THERMOSTAT KNOB 177202200728 1 | |||
| 7 | BRACKET | -1 | |
| 8 | LOWER FRONT BEAM | -1 | |
| 9 DOOR HINGE | 17726037002 | 1 | |
| 10 | DOOR ASSEMBLY | 1770260610021 | |
| 11 | LOWER DECORATION PANEL | -1 | |
| 12 | MAGNET | -1 | |
| 13 | TOP FRONT BEAM | -1 | |
| 14 | TRIM PANEL | -1 | |
| 15 | DECORATION PANEL | -1 | |
| 16 | SIDE PANEL (LEFT) | -1 | |
| 17 | RACK | 177400056 | 1 |
| 18 | BASKET | 177FB1796 | 2 |
| 19 | FLUE EXTENSION PANEL FRONT | -1 | |
| 20 FLUE EXTENSION PANEL BACK -1 | |||
| 21 | BACK TOP PANEL B | -1 | |
| 22 | BACK PANEL | -1 | |
| 23 | SIDE PANEL (RIGHT) | -1 | |
| 24 | ANGLE BRACKET A | -2 | |
| 25 | PIPE FIXER | -1 | |
| 26 | ANGLE BRACKET B | -2 | |
| 27A PILOT (NG) | 177201302028 1 | ||
| 27B PILOT (LP) | 17720130209 1 | ||
| 28 | THERMOCOUPLE | 177201700237 | 1 |
| 29 | TEMPERATURE LIMITER | 177202200737 | 1 |
| 30A | ORIFICE #55 - LP | 1772150259 | 5 |
| 30B | ORIFICE #47 - NG | 1772150200 | 5 |
| 31 | BURNER | 177201301400 | 5 |
| 32 | OIL DRAIN VALVE | 177200500019 | 1 |
| 33 | HEAT SHIELD | -1 | |
| 34 | TANK ASSEMBLY | -1 | |
| 35 | BACK TOP PANEL A | 177026061004 | 1 |

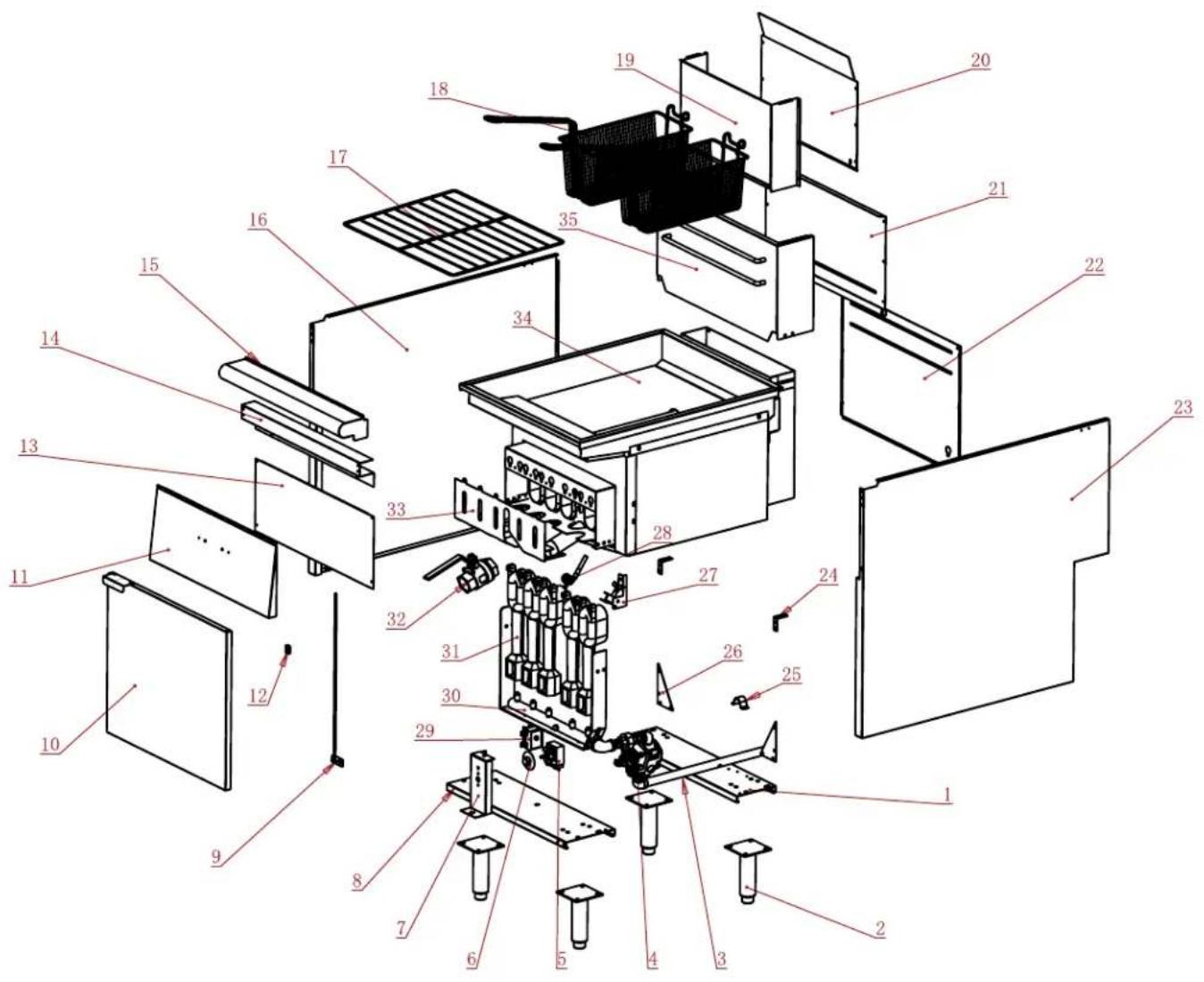

177FFES70L/177FFES70N
Parts Diagram

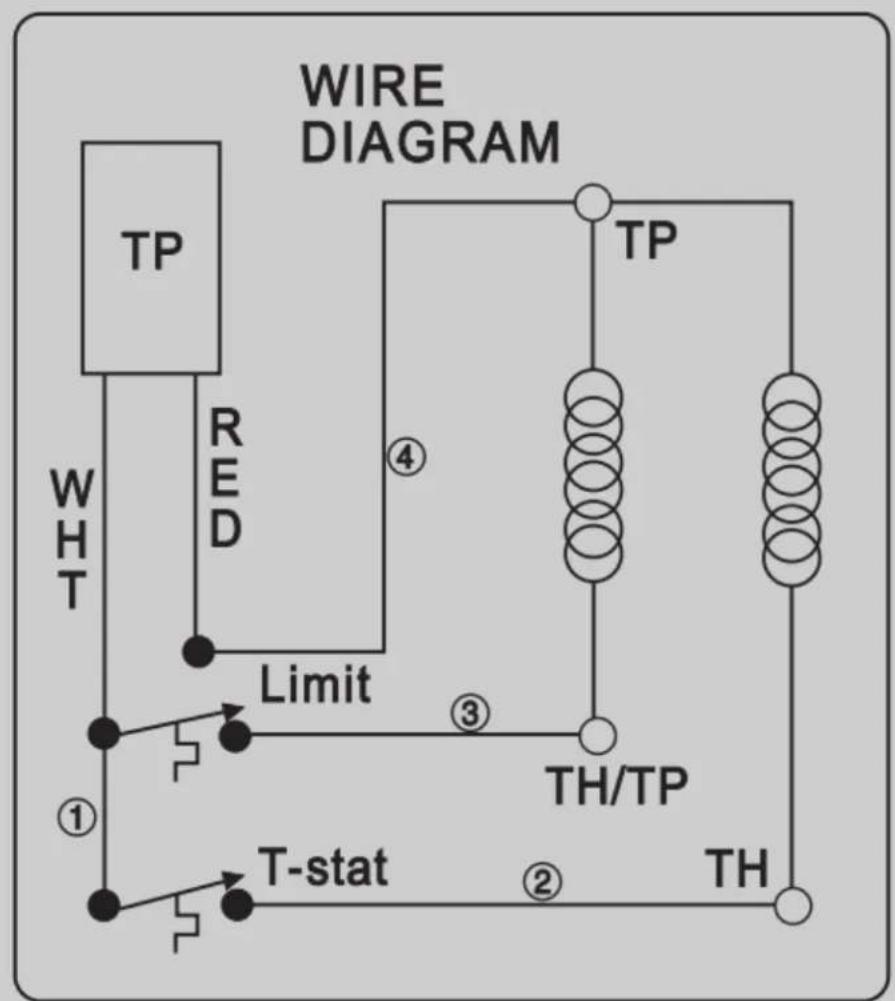

Wire Diagram
TURN FRYER OFF BEFORE FILTERING
