TR2432 - Amplificateur de mesure industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de mesure industrielle pour sondes de température
Marque / Modèle	IFM / TR2432
Plage de mesure	-40 à 300 °C (-40 à 572 °F)
Alimentation	18...32 V DC
Sortie 1 (OUT1)	Commutateur TOR (PNP/NPN), fonction hystérésis ou fenêtre, courant max 250 mA
Sortie 2 (OUT2)	Analogique 4...20 mA ou 0...10 V, échelonnable
Interface communication	IO-Link 1.0, 38,4 kBAUD
Précision	±0,3 K (commutation, analogique, affichage)
Résolution	0,1 K (commutation, affichage) ; <0,1 K (analogique)
Temps de réponse	130 ms (commutation), 384 ms (analogique)
Protection	Courts-circuits, inversion polarité, surcharge ; IP67, classe III
Température ambiante	-25 à 70 °C (stockage -40 à 85 °C)
Tenue en pression	300 bar
Raccordement capteur	Sonde 2, 3 ou 4 fils (Pt100/Pt1000) ; connecteur M12x1
Affichage	4 digits alphanumérique, LED indicateurs (température °C/°F, état sortie)
Boîtier	Inox (1.4301/304), EPDM/X, PC, PBT, FPM
Montage	Kit de montage ou bride de fixation Ø34 mm (accessoires)
Consommation	< 50 mA
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon doux et sec
Sécurité	Respecter les consignes de la notice ; montage par personnel qualifié ; alimentation TBTS/TBTP
Réparabilité	Aucune pièce détachée spécifiée ; contacter le SAV ifm en cas de défaut

FOIRE AUX QUESTIONS - TR2432 IFM

Comment raccorder une sonde de température au TR2432 ?

Raccordez la sonde sur le connecteur M12x1 (bornes 1, 2, 3, 4). Selon le type de sonde (2, 3 ou 4 fils), réglez le paramètre Mmod (3w ou 4w) dans le menu. Pour une sonde 2 fils, placez des shunts entre 1/2 et 3/4. Consultez le chapitre 6 de la notice pour les schémas de câblage.

Comment configurer la sortie de commutation OUT1 ?

Dans le menu, sélectionnez OU1 pour choisir la fonction : Hno (hystérésis NO), Hnc (hystérésis NF), Fno (fenêtre NO) ou Fnc (fenêtre NF). Réglez ensuite les seuils SP1 (valeur haute) et rP1 (valeur basse).

Comment régler la sortie analogique 4-20 mA ou 0-10 V ?

Sélectionnez OU2 pour choisir I (4-20 mA) ou U (0-10 V). Ensuite, définissez ASP (valeur min. de température correspondant à 4 mA/0 V) et AEP (valeur max. pour 20 mA/10 V). La distance minimale entre ASP et AEP est de 5 K.

Que signifie le message d'erreur [Err] sur l'afficheur ?

[Err] indique qu'aucune sonde n'est raccordée, qu'il y a un défaut ou court-circuit sur la sonde, ou que la température est en dehors de la zone de détection (T < -60°C ou T > +320°C). Vérifiez le câblage et l'état de la sonde.

Comment verrouiller les touches pour éviter une modification involontaire des réglages ?

En mode de fonctionnement normal, appuyez simultanément sur Mode/Enter et Set pendant 10 secondes. L'affiche indique [Loc]. Pour déverrouiller, répétez la même opération jusqu'à l'affichage de [uLoc].

Quelle est la signification de [SC1] ?

[SC1] signale un court-circuit sur la sortie OUT1. La sortie est désactivée tant que le défaut persiste. Vérifiez le câblage de la charge connectée à OUT1.

Comment réinitialiser les réglages usine ?

Accédez au paramètre rES dans le menu. Appuyez sur Set jusqu'à ce que [---] s'affiche, puis validez avec Mode/Enter. Tous les paramètres reviennent aux valeurs d'usine (voir chapitre 13 de la notice).

L'appareil ne répond pas, que faire ?

Vérifiez l'alimentation (18-32 V DC) et le câblage. Contrôlez que le capteur est bien raccordé. Si l'écran est éteint, vérifiez le paramètre diS (ne pas le régler sur OFF). En cas de doute, contactez le support ifm.

Puis-je utiliser le TR2432 avec une sonde Pt1000 ?

Oui, l'appareil détecte automatiquement le type de capteur (Pt100 ou Pt1000) lorsqu'il est raccordé. Assurez-vous que le capteur est compatible et que le câblage est correct (sonde 3 ou 4 fils recommandée pour la précision).

Comment lire les valeurs min. et max. enregistrées par l'appareil ?

Dans le menu, sélectionnez HI pour la valeur maximale ou LO pour la minimale. Appuyez brièvement sur Set pour afficher la valeur. Pour effacer les mémoires, maintenez Set enfoncé jusqu'à [----], puis validez avec Mode/Enter.

MODE D'EMPLOI TR2432 IFM

Notice d'utilisation

Amplificateur pour sondes de température

efector600

TR2432

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Fonction 4

4.1 Communication, paramétrage et évaluation 4
4.2 Fonction de commutation 5
4.3 Fonction analogue 6

5 Montage 7
6 Raccordement electrique 8
7 Elements de service et d'indication 9
8 Menu. 10

8.1 Structure du menu 10
8.2 Explication du menu 11

9 Paramétrage 12

9.1 Paramétrage général 12
9.2 Configuration de l'affichage (option) 14

9.3 Reglage des signaux de sortie pour OUT1 14

9.3.1 Reglage de la fonction de sortie 14
9.3.2 Reglage des seuils de commutation 14

9.4. Réglage des signaux de sortie pour OUT2 14

9.4.1 Réglage de la fonction de sortie 14
9.4.2 Mise à l'échelle de la valeur analogue 14

9.5 Reglages par l'utilisateur (option) 15

9.5.1 Reglage de la methode de mesure 15
9.5.2 Calibrage du point zéro 15
9.5.3 Reglage de la temporisation pour OUT1 15
9.5.4 Réglage du comportement des sorties en cas de défaut 15
9.5.5 Réglage de la logique de commutation pour OUT1 15

9.6.1 Lecture des valeurs min. et max. pour la température du système....15
9.6.2 Restaurer les réglages usine 16

10 Fonctionnement 16

10.1 Lecture des valeurs paramétrées 16
10.2 Messages d'erreur 16

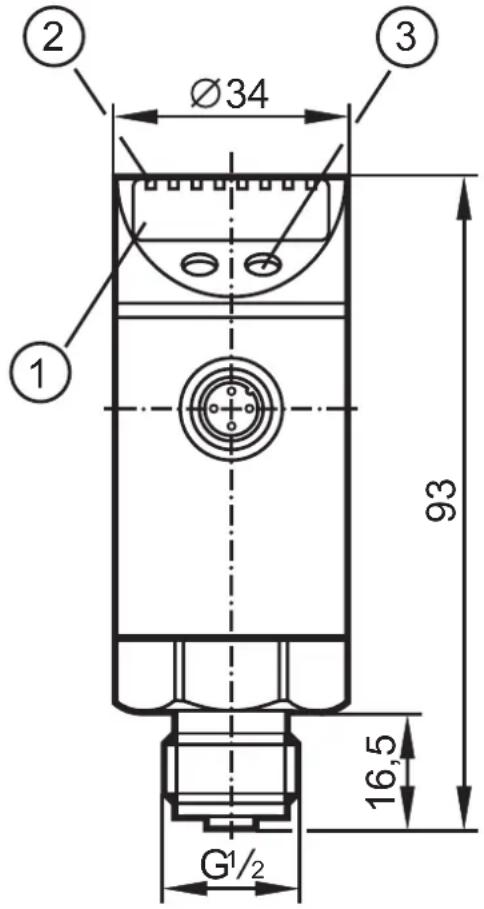

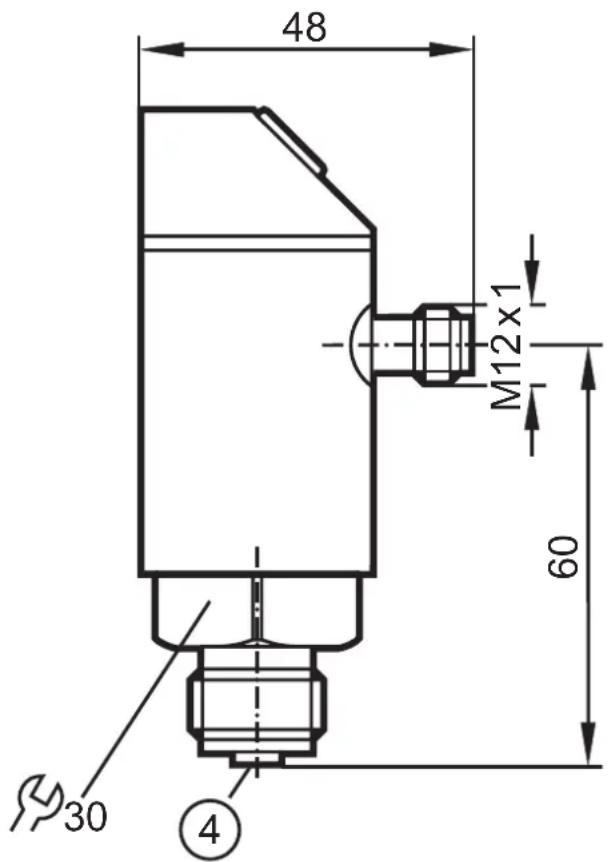

11 Schema d'encombrement 17
12Données techniques. 18
12.1 Plages de réglage 19
13 Reglage usine. 19

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, dire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des defaults de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit ( 12 Données techniques) avec les fluides à mesurer.

3 Fonctionnement et caractéristiques

L'appareil surveille la température du système des machines et installations en contact avec les sondes de température

Capeurs de température raccordables :

• Sondes de température TM, TS ou TT.
• Thermomètre à résistance électrique RTD (Pt 100 ou Pt 1000).

L'appareil détecte automatiquement le type de capteur raccordé et se configure en fonction du type. La méthode de mesure électrique (sonde 3 fils ou 4 fils) est déterminée par le réglage du menu ( 9.5.1).

4 Fonction

4.1 Communication, paramétrage et évaluation

• L'appareil affiche la température actuelle du système.
  Il génére 2 signaux de sortie selon le paramétrage.

OUT1 Signal de commutation pour la valeur limite de la température du système.

OUT2 Signal analogique pour la température du système.

• De plus, il fournit les données process via IO-Link.

• L'appareil est conçu pour une communication entièrement bidirectionnelle. Ainsi, les possibilités suivantes sont disponibles :

• Indication à distance : Lecture et affichage de la température actuelle du système.

• Réglage à distance : Lecture et modification du paramétrage actuel avec le programme de service FDT ifm Container ou via IO-Link.
• Avec le programme de service FDT ifm Container, le paramétrage actuel peut être méorisé et transmis à d'autres appareils du même type.

La bibliothèque du programme des objets DTM disponibles peut être trouvée à www.ifm.com Services Download

Des listes de paramétrage spécifique à l'appareil sont disponibles pour le paramétrage IO-Link sous : www.ifm.com → Select your country → Fiche technique :

4.2 Fonction de commutation

OUT1 change son état de commutation si les seuils de commutation régès (SP1, rP1) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

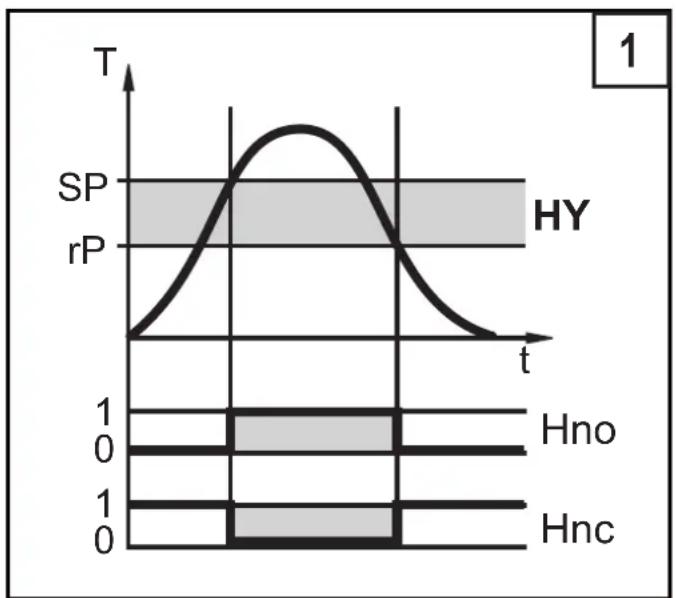

• Fonction hystérisis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
• Fonction hystérisis / normalement fermé : [OU1] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SP1) est régle, ensuite le seuil de déclenchement (rP1) avec la différence souhaitée.

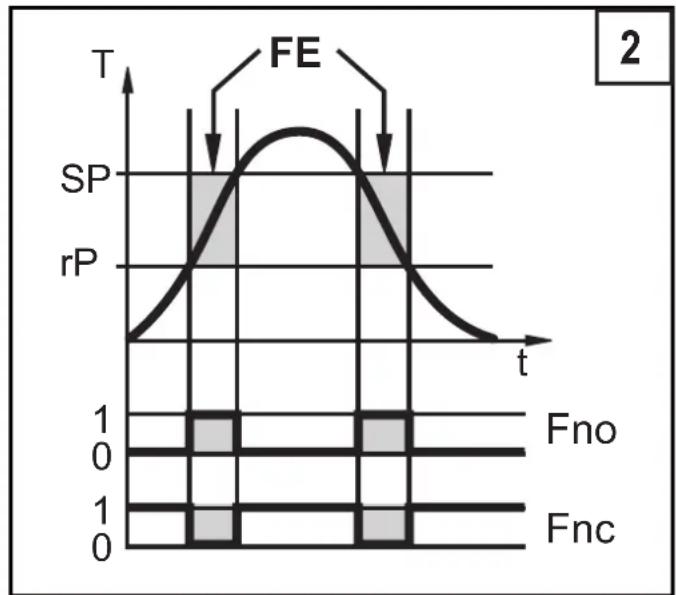

• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être régée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.

FR

T = température du système ; HY = hystérisis ; FE = fenêtre

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérisis fixe de 0.25% de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du température.

4.3 Fonction analogue

• [OU2] détermine si l'étendue de mesure est affichée pour 4...20 mA ([OU2] = [I]) ou 0...10 V ([OU2] = [U. ]).
  Valeur minimum de la sortie analogue [ASP] détermine à chaque valeur mesure le signal de sortie est 4mA / 0V
  Valeur maximum de la sortie analogue [AEP] détermine à chaque valeur mesure le signal de sortie est 20mA / 10V

Distance minimale entre [ASP] et [AEP] = 5 K.

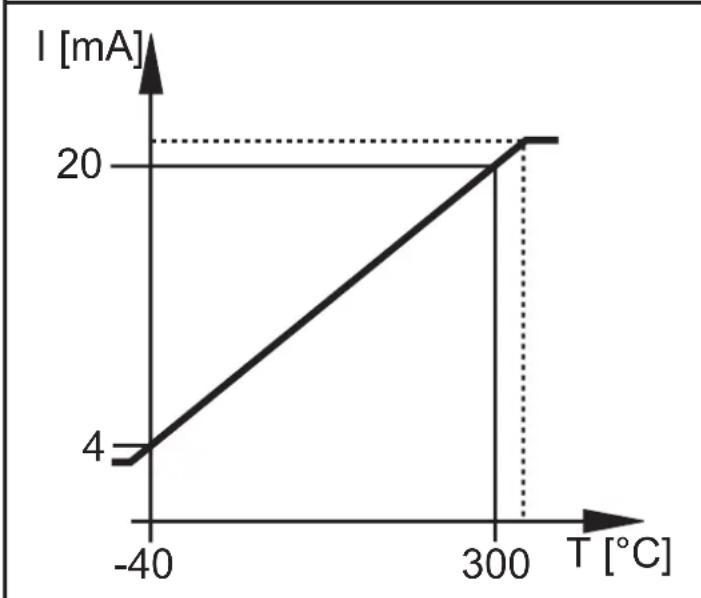

Sortie courant 4...20 mA

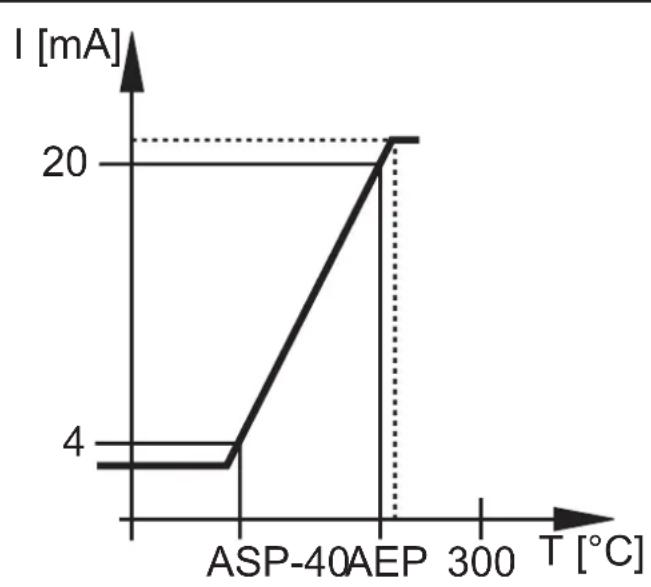

Réglage usine Etendue de mesure mise à l'échelle

Dans l'etendue de mesure reglee le signal de sortie est entre 4 et 20mA

La signal analogue signale également :

• Température au-dessus de la gamme de mesure : Signal de sortie 20...20,5 mA.
• Température en-dessous de la gamme de mesure : Le signal de sortie diminue à max. 3,8mA.
• Si la valeur est inférieure ou supérieure à la zone de détction (T < -60°C ou T > +320°C), la sortie se comporte en fonction du paramètre régle dans FOU2 (→ 9.5.3).

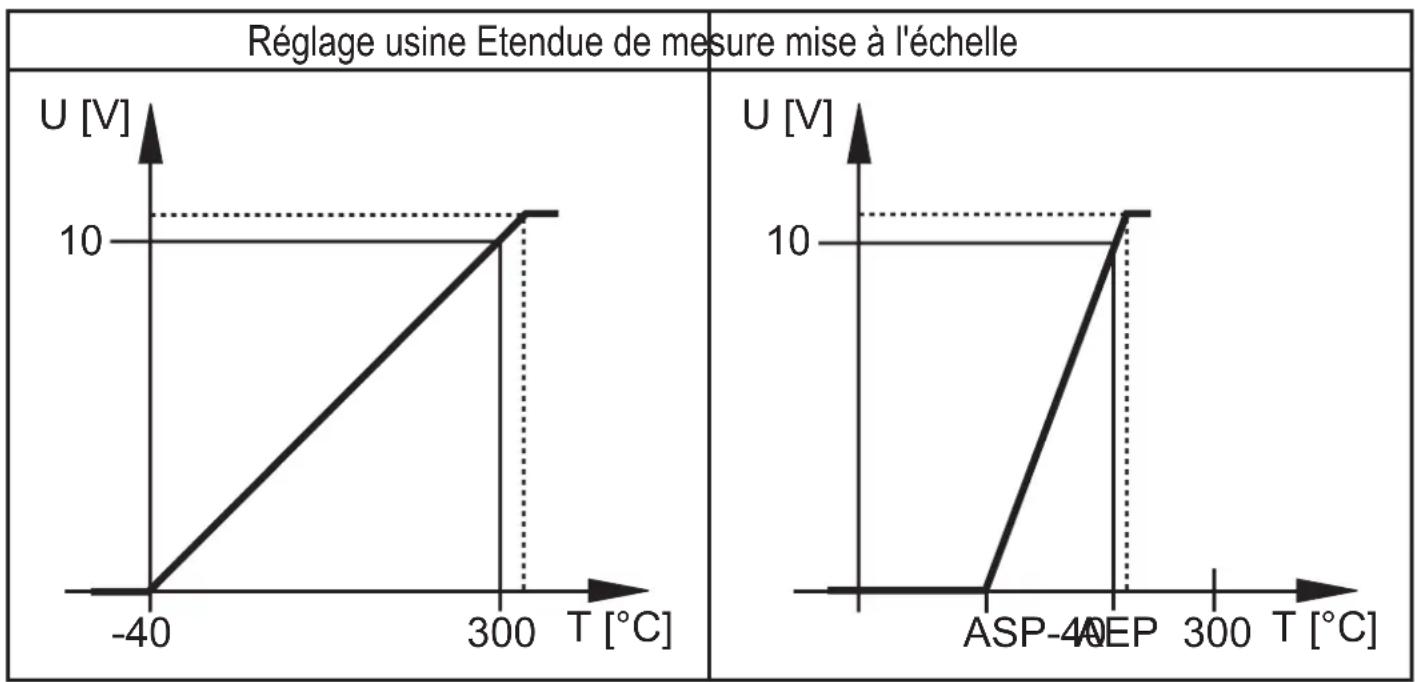

Sortie de tension 0...10 V

Dans l'etendue de mesure reglee le signal de sortie est entre 0 et 10V

La signal analogue signale également :

• Température au-dessus de la gamme de mesure : Signal de sortie 10...10,3 V.
• Si la valeur est inférieure ou supérieure à la zone de détction ( T < -60^ ou T > +320^ ), la sortie se comporte en fonction du paramètre régle dans FOU2 ( 9.5.4 ).

5 Montage

Raccorder l'appareil à la sonde de température et la fixer avec des accessoires de montage.

Les composants suivants sont disponibles comme accessoires :	référence
Kit de montage pour adaptation directe de la sonde de température E30017
Bride de fixation Ø 34 mm, PBT E10017
Bride de fixation Ø 34 mm, PA E10193
Fixation 2 raccords, POM E30078
Fixation 3 raccords, POM E30079

6 Raccordement electrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.

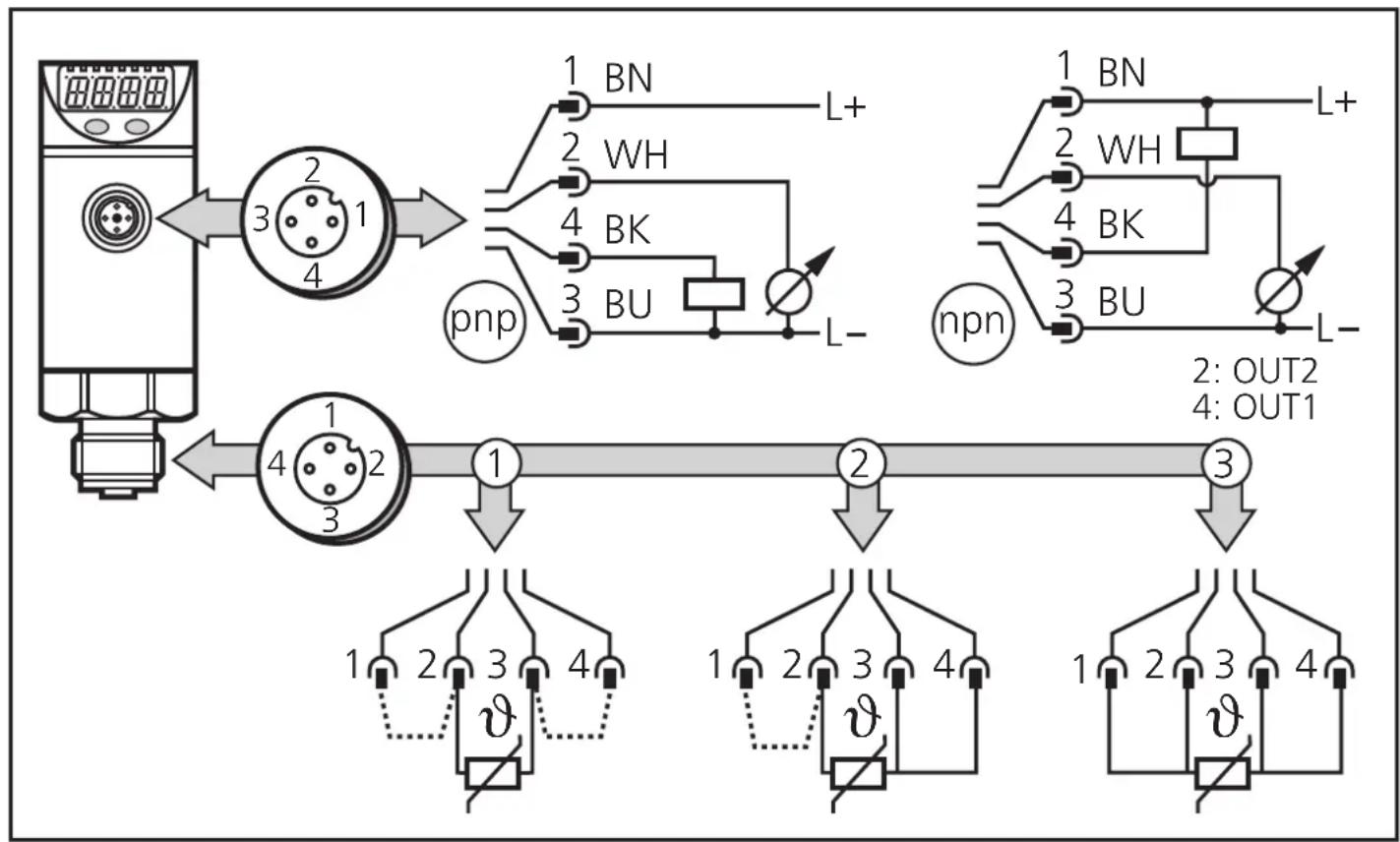

Raccorder l'appareil comme suit :

1: Sonde de mesure 2 fils
2: Sonde de mesure 3 fils
3: Sonde de mesure 4 fils

Raccorde-ment pour alimentation en tension et signaux de sorties	Pin 1 Ub+
	Pin 3 Ub-
	Pin 4 (OUT1)	• sortie de commutation TOR surveillance de températures. • voie de données pour la communication bidirectionnelle.
	Pin 2 (OUT2) •	signal analogique pour la température.
Raccorde-ment pour capteur de température	Sonde de mesure 2 fps	Réglage du menu: Mmod = 4w, shunts entre 1 / 2 et 3 / 4. Un défaut de câblage peut être corrigé dans le menu COF.
	Sonde de mesure 3 fps	Réglage du menu: Mmod = 3w, shunt entre 1 / 2. Une résistance maximale de 10Ω par conducteur ne doit pas être dépassée (ceci correspond à une longueur du cable d'env. 80 m avec une section de 0,14 mm²).
	Sonde de mesure 4 fps	Réglage du menu: Mmod = 4w.

Couleurs des fils conducteurs des connecteurs fémelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

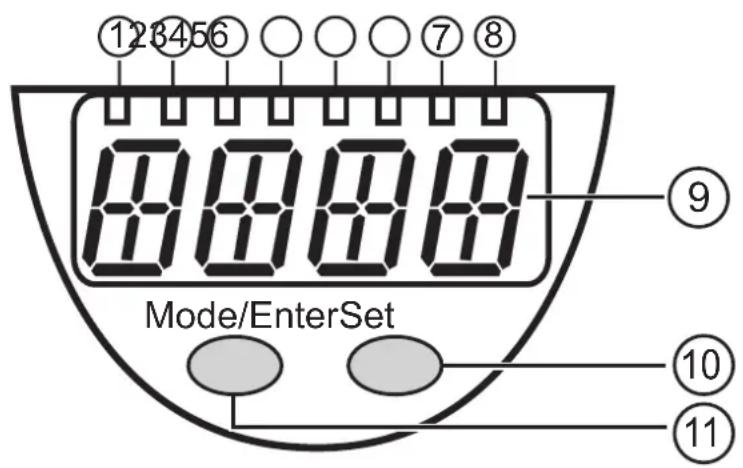

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 : Température actuelle en °C. - LED 2 : Température actuelle en °F. - LED 8 : État de commutation sortie 1.

9: Affichage alphanumeric, 4 digits

- Affichage de la température actuelle du système. - Affichage des paramètres et valeurs de paramètres.

10: Bouton Set

- Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

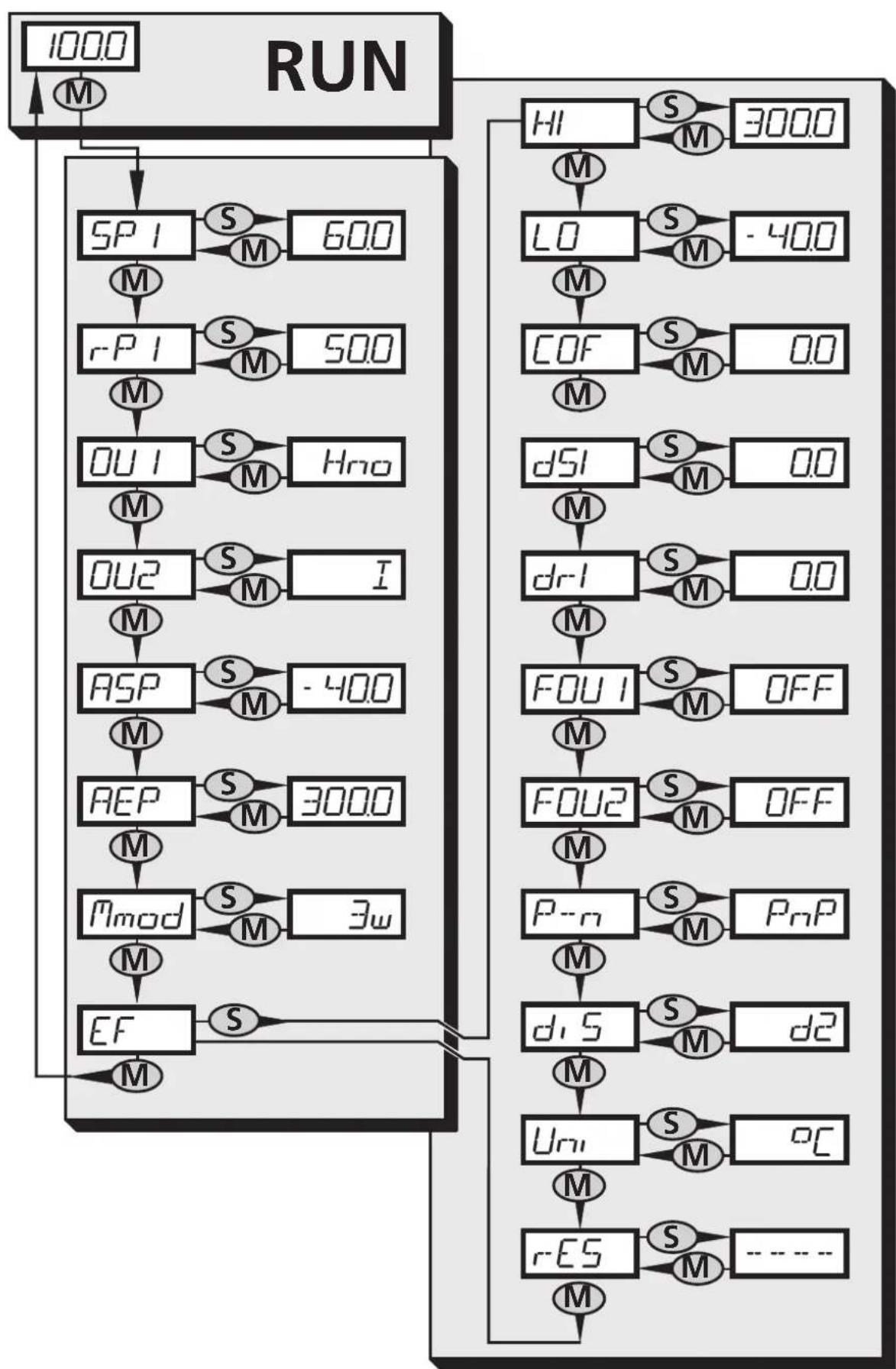

8.1 Structure du menu

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la température du système à laquelle OUT1 commute.

OU1 Fonction de sortie pour OUT1 :Signal de commutation pour les valeurs limites de température : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

OU2 Fonction de sortie pour OUT2 :Signal analogique : 4...20 mA [I] ou 0...10 V [U].

ASP Valeur initiale analogue pour la température.

AEP Valeur finale analogue pour la température.

Mmod Méthode de mesure (sonde de mesure 2 fils / 3 fils / 4 fils).

EF Fonctionsétendues /accès au niveau de menu 2.

HI Mémoire valeur maximum pour la température du système.

LO Mémoire valeur minimum pour la température du système.

COF Calibrage du point zéro.

dS1 Temporisation à l'enclenchement pour OUT1.

dr1 Temporisation au déclenchement pour OUT1.

FOU1 Comportement de la sortie 1 en cas d'un défaut interne.

FOU2 Comportement de la sortie 2 en cas d'un défaut interne.

P-n Logique de commutation pour OUT1 : PNP ou NPN.

diS Fréquence de rafraîchissement et orientation de l'affichage.

Uni Unité de mesure pour la température du système.

rES Récupérer les réglages de base effectués en usine.

9 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affchéé.	Mode/EnterSet → SP1
2	Régler la valeur du paramètre Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir,soit en le maintainant appuyé.	Mode/EnterSet → 700 → 800
	Les valeurs numériques sont incrémentedes. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est mémorisée.	Mode/EnterSet → SP1
Réglage d'autres paramètres • Recommencer par l'étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Si [SLoc] est affché lorsque l'onessaie de changer une valeur des paramétres c'est que le capteur est verrouillé via le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.
• En cas de paramétrage via l'interface utilisé du programme ifm Container, les valeurs peuvent être saisies directement dans les champs définis.

• Pour le paramétrage IO-Link → listes de paramétrage spécifique à l'appareil sous : www.ifm.com → Select your country → Fiche technique :

• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché.. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage. • Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. • Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restric-tion d'accès.	Mode/EnterSet EF
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menù est affché (ici : [HI]).	Mode/EnterSet HI
Avec l'interface utilisateur du programme ifm Container : • Activer le bouton [EF]. Si le niveau de menu 2 est protégé par un code d'accès, le champ de saisie pour le numéro de code est activé. • Saisir le numéro de code valable.

• Verrouillage / déverrouillage :

L'appareil peut être verrouillélectroniquement afin d'eviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	ModeEnterSet 10s	Loc
Durant le fonctionnement : [Loc] est affché brioivement si l'onessaie de changer les valeurs des paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	ModeEnterSet 10s	ULOC

A la livraison : non verrouillé.

• Timeout:

Si lors du changement d'un paramètre,aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (option)

► Sélectionner [Uni] et régler l'unité de mesure : [°C] ou [°F].

Umm

► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1]: Rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2]: Rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3]: Rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3]: Affichage comme d1, d2, d3 ; tourné de 180°. - [OFF]: L'affichage est désactivé en mode de fonctionnement.

di 5

9.3 Réglage des signaux de sortie pour OUT1

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction : - [Hno] = Fonction hystérésis / normalement ouvert. - [Hnc] = Fonction hystérésis / normalement fermé. - [Fno] = Fonction fenêtre / normalement ouvert. - [Fnc] = Fonction fenêtre / normalement fermé.

OU 1

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute.	SP1
► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée. rP1 est toujours inférieur à SP1. Seules des valeurs inférieures à SP1 sont acceptées.	r-P1

9.4. Réglage des signaux de sortie pour OUT2

9.4.1 Réglage de la fonction de sortie

• Sélectionner [OU2] et régler la fonction : - [I] = un signal de courant proportionnel à la température (4...20 mA); - [U] = un signal de tension proportionnel à la température (0...10 V).

OU2

9.4.2 Mise à l'échelle de la valeur analogue

► Sélectionner [ASP] et régler la valeur mesurée à laquelle 4 mA / 0 V sont fournis.	ASP
► Sélectionner [AEP] et régler la valeur mesurée à laquelle 20 mA / 10 V sont fournis. Distance minimale entre ASP et AEP = 5 K.	AEP

9.5 Reglages par l'utilisateur (option)

9.5.1 Réglage de la méthode de mesure

► Sélectionner [Mmod] et régler la valeur - [3w] pour mesure avec sonde de mesure 3 fils. - [4w] pour mesure avec sonde de mesure 2 fils ou 4 fils.

Mmod

9.5.2 Calibrage du point zéro

► Sélectionner [COF] et régler la valeur. Plage de réglage : -10,0...10,0 °C en pas de 0,1 °C. -18,0 ...18,0 °F en pas de 0,1° F. La valeur mesurée interne " 0 " est décalée de cette valeur.

COF

9.5.3 Réglage de la temporisation pour OUT1

[dS1] = temporisation à l'enclement / [dr1] = temporisation au déclenchement ► Sélectionner [dS1] ou [dr1] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active)

d5 / dr - /

9.5.4 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur : - [On] = sortie 1 commutée en cas de défaut. - [OFF] = sortie 1 désactivée en cas de défaut. ► Sélectionner [FOU2] et régler la valeur : - [On] = Le signal analogique passé à la valeur maximale (21,0 mA / 10,6 V). - [OFF] = Le signal analogique passé à la valeur minimale (3.5mA / 0V).

FOU1 FOU2

9.5.5 Réglage de la logique de commutation pour OUT1

→ Sélectionner [P-n], régler [PnP] ou [nPn].

P--r7

9.6.1 Lecture des valeurs min. et max. pour la température du système

► Sélectionner [HI] ou [LO, appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.6.2 Restaurer les réglages usine

► Sélectionner [rES]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [[---]] soit affché. ► Appuyer brièvement sur [Mode/Enter]. Il est utile que vous noticez vos réglages avant d'exécuter la fonction (→ 13 Réglage usine).

r-ES

10 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement Chapitre 7 Elements de service et d'indication

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.

Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Àpres 15 s supplémentaires, il se remet en mode Run.

10.2 Messages d'erreur

[OL] Température trop élevé (la température dépasse de 3 % la valeur finale de l'étendue de mesure).

[UL] Température trop BASSE (la température est en-dessous de 10 % de la valeur finale de l'étendue de mesure).

[Err] • Au cune sonde de température raccordée. • Désafout ou court-circuit dans la sonde de température, rupture d'un fil. • Zone de détction dépassée (T < -60°C ou T > +320°C).

[SC1] Court-circuit de OUT1. La sortie est désactivée tant que le court-circuit existe.

[Loc] Boutons de réglage de l'appareil verrouillés, modification des paramètres refusée.

[SLoc] Le capteur est verrouillé via le logiciel, modification des paramètres refusée.

[PARA] Valeur de réglage d'un paramètre en dehors des valeurs valables → l'appareil n'est pas opérationnel. Le défaut peut se produit avec le paramétrage IO-Link. Si un paramètre régèle de manière non valable est appelé, [PARA] est affchéé au lieu de la valeur du paramètre.

Les messages Err, PARA et SC1 sont affichés même si l'afficheur est désactivé.

Le comportement des sorties en cas de défaut de paramétrage [PARA]:

	OUT1 OUT2
Réglage non valable [OU1] / [OU2] DESACTIVEE DESACTIVEE
Réglage non valable [FOU1] / [FOU2] DESACTIVEE DESACTIVEE
Réglage non valable [P-n] DESACTIVEE DESACTIVEE
Réglage non valable d'autres paramètres selon réglage [FOU1] selon réglage [FOU2]

Comportement de la sortie analogique en cas de défaut [Err], [OL], [UL]:

En-dessous de l'étendue de mesure réglée	→ Chute linéaire du signal de courant jusqu'à 3,8 mA; le signal de tension reste à 0 V.
Au-dessus de l'étendue de mesure réglée	→ Augmentation linéaire du signal analogique à 20,5 mA / 10,3 V.
Si la valeur est inférieure ou supérieure à la zone de détention (T < -60°C ou T > +160°C)	→ Message d'erreur [Err]; signal analogue selon réglage [FOU2].

11 Schéma d'encombrement

Dimensions en mm

1: Affichage;2:LED;3:Bouton de programmation;4:Raccordement pour capteur de température (M12x1)

12 Données techniques

Etendue de mesure [°C / °F]	-40...300 / -40...572
Interface de communication	IO-Link 1.0
Débit de transmission [kBAUD]	38,4
Tension d'alimentation [V]	18...32 DC
Courant de sortie [mA]	250
Protection courts-circuits (pulsée) protection inversion de polarité / protection surcharges Chien de garde intégré	130
Chute de tension [V]	< 2
Consommation [mA]	< 50
Temps de réponse pour la sortie de commutation [ms]	130
Sortie analogique	4 ... 20 mA/0 ... 10 V
Charge maxi sortie de courant [Ω]	500
Charge mini avec sortie de tension [Ω]	2000
Temps de réponse pour la sortie analogique [ms]	384
Précision
- sortie de commutation [K]	± 0,3
- sortie analogique [K]	± 0,3
- affichage [K]	± 0,3
Résolution
- sortie de commutation [K]	0,1
- sortie analogique [K]	< 0,1
- affichage [K]	0,1
Matières du boîtier	inox (1.4301 / 304);
EPDM/X (Santoprène); PC (Makrolon); PBT (Pocan); FPM (Viton)
Température ambiente [°C]	-25...70
Température de stockage [°C]	-40...85
Tenue en pression [bar]	300
Indice de protection	IP 67
Classe de protection	III
Tenue aux chocs [g]	50 (DIN / IEC 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
CEM EN 61000-4-2 Décharges électrostatiques :	4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF :	10 V/m
EN 61000-4-4 transitoires en salves :	2 kV
EN 61000-4-5 ondes de chic :	1 kV
EN 61000-4-6 parasites HF conduits par le cable :	10 V

12.1 Plages de réglage

	SP1 rP1 A&P AEP								ΔT
	min max min max min max min max
°C -39,8 300,0	-40,0 299,8 -40,0 295,0 -35				0 300,0 0,1
°F -39,6 572,0	-40,0 571,6 -40,0 563,0 -31				0 572,0 0,1

T = increments

13 Réglage usine

	Réglage usine Réglage utiliser
SP1 60,0
rP1 50,0
OU1 Hno
OU2 I
ASP -40,0
AEP 300,0
Mmod	4w
COF	0,0
dS1	0,0
dr1	0,0
dS2	0,0
dr2	0,0
FOU1	OFF
FOU2	OFF
P-n PnP
diS	d2
Uni	°C

Informations supplémentaires sur notre site web à www.ifm.com
