MicroRex W11 - Commutateur horaire numérique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur horaire numérique
Marque	Legrand
Modèle	MicroRex W11
Catégorie	Commutateur horaire numérique
Tension nominale	230 V
Tension de choc nominale	230 V / 4 kV, 120 V / 2,5 kV
Sortie	Contact sec (logique)
Type de fonctionnement	Typ 1.B. S/R. T. (IEC/EN 60730-1, IEC/EN 60730-2-7)
Montage	Dans coffret de distribution
Degré d'encrassement	2
Affichage	Numérique
Programmation	Quotidienne ou hebdomadaire
Nombre de canaux	1
Réserve de marche	Environ 10 ans (pile lithium)
Indice de protection	IP20
Dimensions (L x H x P)	Environ 36 x 85 x 65 mm
Poids	Environ 100 g
Alimentation	230 V AC, 50/60 Hz
Température de fonctionnement	-10°C à +50°C
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Installation par un électricien professionnel uniquement
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter SAV Legrand
Informations générales	Conforme aux normes IEC/EN 60730

FOIRE AUX QUESTIONS - MicroRex W11 LEGRAND

Comment programmer le MicroRex W11 ?

Appuyez sur la touche PROG pour accéder au mode programmation. Utilisez les touches + et - pour régler l'heure et les jours de fonctionnement. Validez avec OK.

Que faire si l'écran n'affiche rien ?

Vérifiez que l'appareil est correctement alimenté (230 V). Si l'écran reste noir, la pile de réserve est peut-être déchargée ; remplacez-la.

Quelle est la tension de fonctionnement du MicroRex W11 ?

L'appareil fonctionne sous une tension de 230 V AC, 50/60 Hz.

Le MicroRex W11 peut-il être utilisé en extérieur ?

Non, il est conçu pour un montage en intérieur, dans un coffret de distribution (IP20).

Comment réinitialiser le programmateur ?

Maintenez enfoncée la touche RESET pendant 5 secondes jusqu'à ce que l'écran clignote. Tous les réglages reviendront aux valeurs par défaut.

Que signifie le symbole de la batterie sur l'écran ?

Il indique l'état de la pile de réserve. Si le symbole clignote, la pile doit être remplacée pour maintenir l'heure en cas de coupure.

Puis-je utiliser le MicroRex W11 avec une charge inductive (moteur, éclairage LED) ?

Oui, mais vérifiez que la puissance de la charge ne dépasse pas la capacité du contact sec (généralement 16 A résistif, 4 A inductif). Consultez la notice.

Comment régler l'heure d'été/heure d'hiver automatiquement ?

Le MicroRex W11 ne gère pas le changement automatique. Vous devez le faire manuellement en mode programmation.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com via le bouton de téléchargement.

Quels sont les accessoires compatibles avec le MicroRex W11 ?

Utilisez exclusivement les accessoires d'origine Legrand, comme les plaques de fixation ou les caches adaptés.

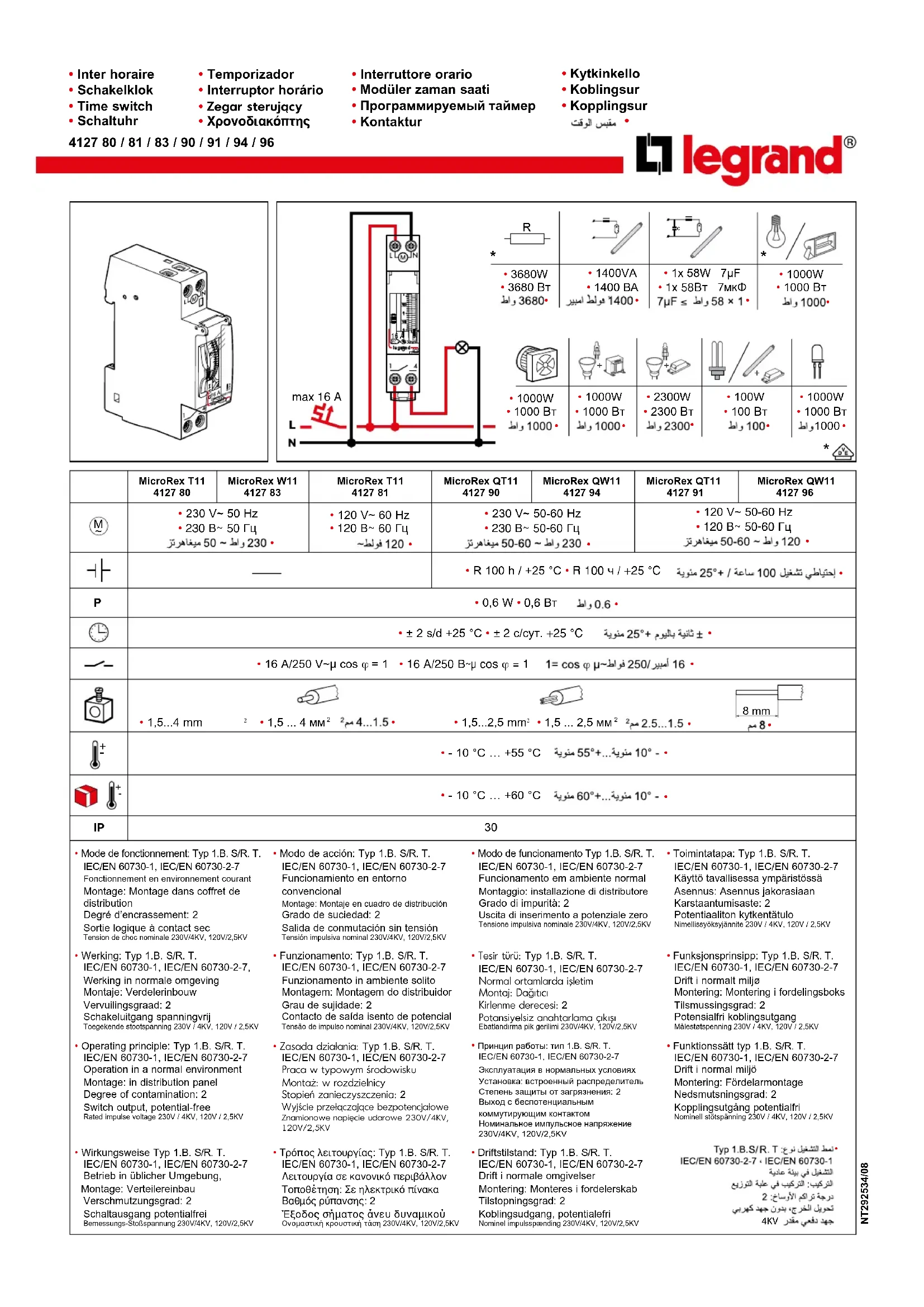

MODE D'EMPLOI MicroRex W11 LEGRAND

Mode de fonctionnement: Typ 1.B. S/R. T.

IEC/EN 60730-1, IEC/EN 60730-2-7
Fonctionnement en environnement courant
Montage: Montage dans coffret de
distribution
Degre d'encrassement: 2
Sortie logique à contact sec
Tension de chic nominale 230V/4KV, 120V/2,5KV

FR Consignes de sécurité

Ce produit doit exclusivement être installé par un elektricien professionnel, fault de qui vous vous exposez à un risque d'incendie ou d'électrocution. Avant d'effectuer l'installation, lore la notice d'utilisation, tenir compte du lieu de montage spécifique au produit et utiliser exclusivement les accessoires d'origine. Tous les produits Legrand doivent exclusivement être ouverts et réparés par des employés Legrand spécialement formés à cet effet. Toutte ouverture et réparation non autorisée annule l'intégrité des responsabilités, droits à replACEMENT et garanties.

GB Safety notes
