1) reference markangle bracket E600332) M4 thread / 5mm deepFonctionnement et caractéristiques

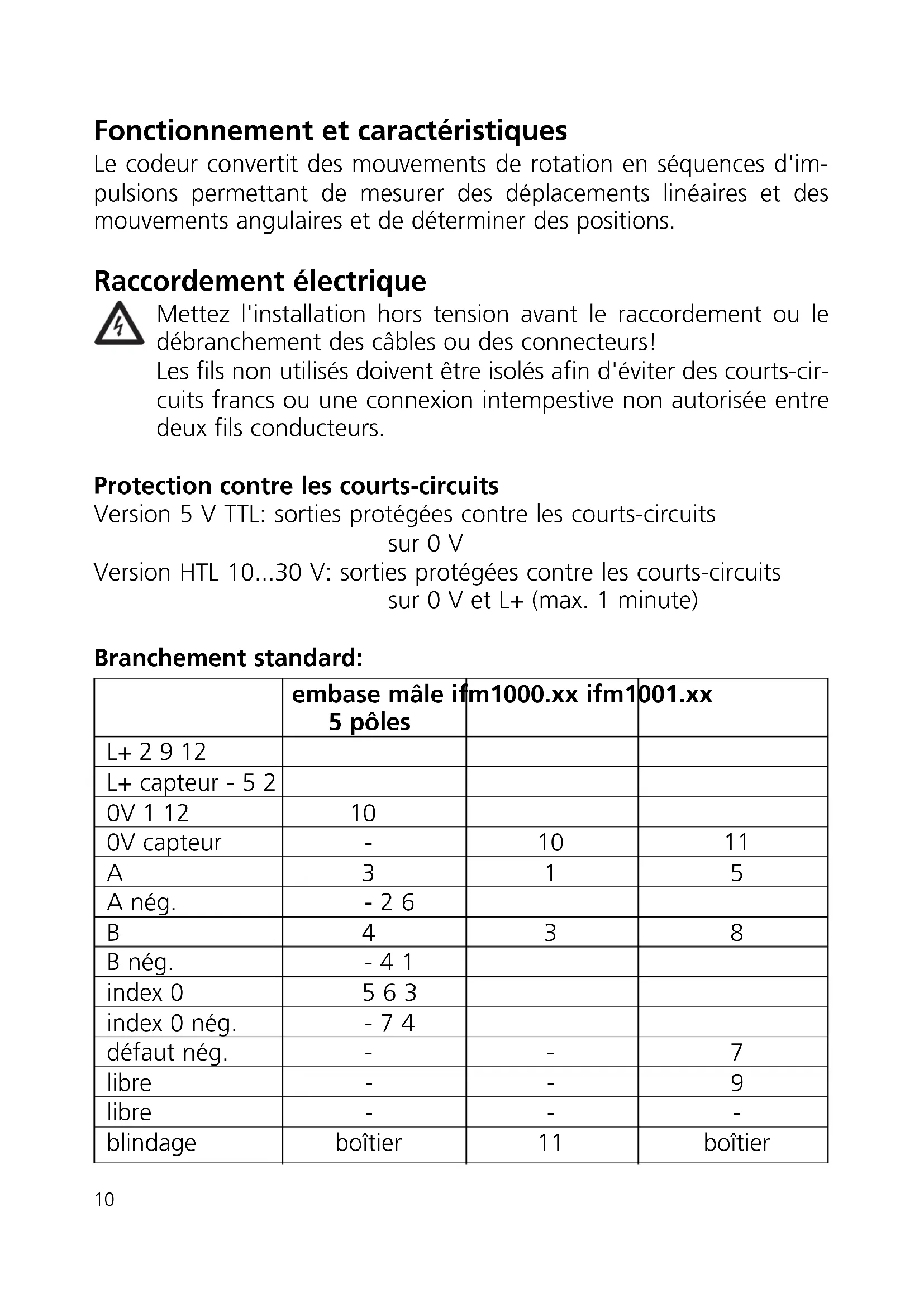

Le codeur convertit des mouvements de rotation en séquences d'im- pulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions. Raccordement électrique Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs! Les fils non utilisés doivent être isolés afin d'éviter des courts-cir- cuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs. Protection contre les courts-circuits Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute) Branchement standard:
embase mâle ifm1000.xx ifm1001.xx 5 pôles L+ 2 9 12 L+ capteur - 5 2 0V 1 12 10 0V capteur - 10 11 A315 A nég. - 2 6 B438 B nég. - 4 1 index 0 5 6 3 index 0 nég. - 7 4 défaut nég. - - 7 libre - - 9 libre - - - blindage boîtier 11 boîtierVous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier. Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation ces fils doivent être reliés à la tension d'alimentation ou être isolés. En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément. Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la ver- sion 10...30 V HTL.
ifm1013.xx câble 5 fils câble 13 fils L+ 1 brun brun/vert L+ capteur - - bleu 0V 6 gris blanc/vert 0V capteur - - blanc A 2 vert brun A nég. - - vert B 4 blanc gris B neg. - - rose index 0 5 jaune rouge index 0 nég. - - noir défaut nég. - - violet libre - - - libre - - jaune blindage 3 boîtier boîtierLes câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le câble est relié au boîtier du codeur. Signaux de sortie Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module élec- tronique. L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur il peut être utilisé comme repère à l'intérieur d'un tour. Les signaux de sortie inversés sont nécessaires pour des modules élec- troniques avec une entrée de tension différentielle pour filtrer des parasites. Montage Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre: l'appareil risque d'être détruit! Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.
180° 180° 90° sortie A sortie B index 0Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une cré- maillère. Lors du montage les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération. Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses. Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
