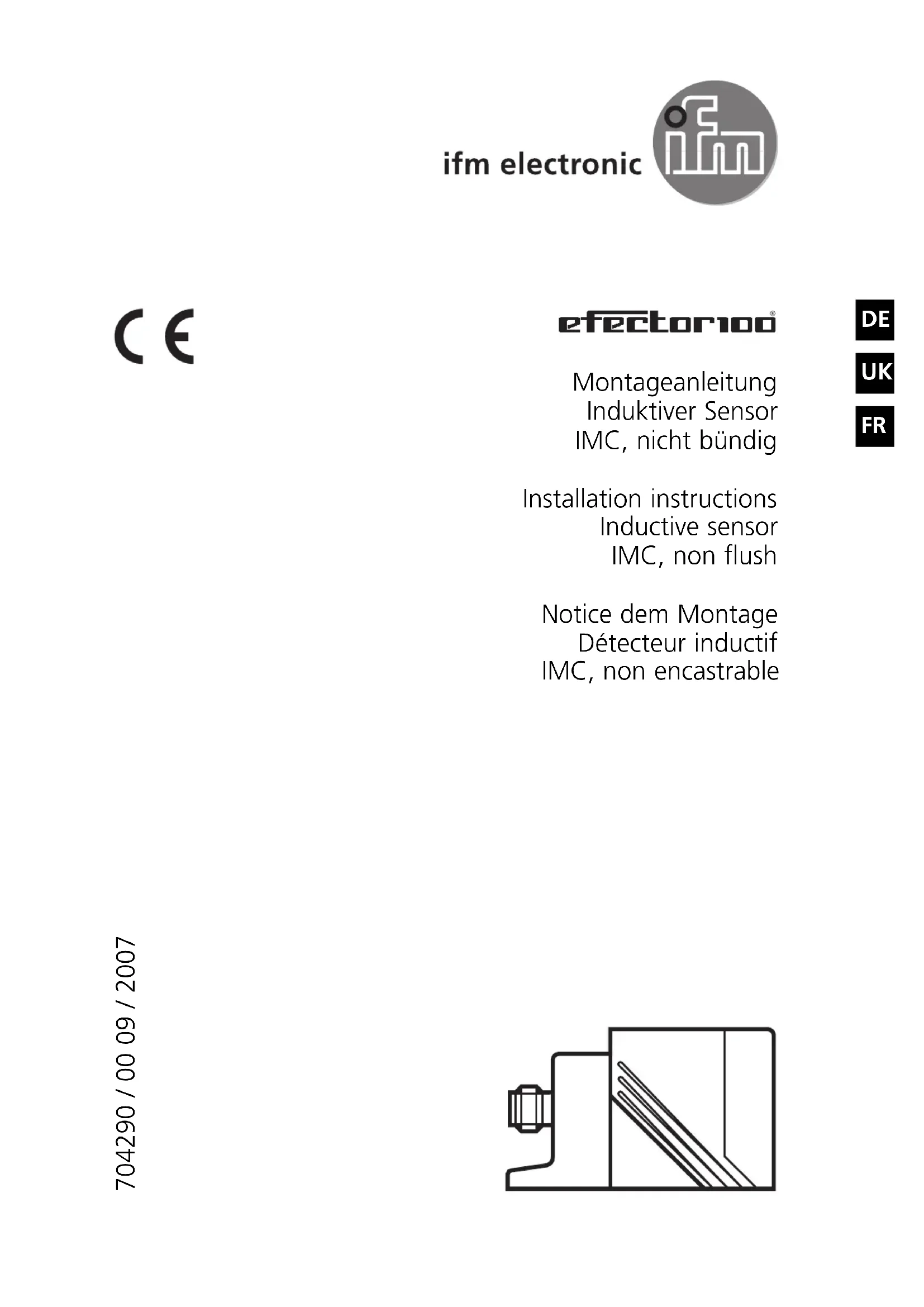

MODE D'EMPLOI IM500A IFM
UK6 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn): voir sur l’étiquette; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37; en cas d’autres méteaux portée inférieure à Sn). Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas. Montage non encastré (fig. 1).
- Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 2 et 3.
- Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5. Le connecteur peut pivater:
2 x aa a7 Orientation de la face active Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court-circuit. Fonctionnement Vérifier le bon fonctionnement du détecteur.
- La LED verte est allumée lorsque la tension d’alimentation est appliquée.
- La LED rouge (jaune) est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes :
- La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
- Ne pas fontionner des appareils à champ de grande intensité (par example talkie-walkies) à proximté immédiate des détecteurs.
