Caractéristiques	Détails
Modèle	DELL Latitude 3520
Processeur	Intel Core i5 ou i7 de 11e génération
Mémoire RAM	8 Go ou 16 Go DDR4
Stockage	Disque SSD de 256 Go, 512 Go ou 1 To
Écran	15,6 pouces FHD (1920 x 1080) anti-reflets
Carte graphique	Intel UHD Graphics
Système d'exploitation	Windows 10 Pro ou Windows 11 Pro
Connectivité	Wi-Fi 6, Bluetooth 5.1, ports USB-C, USB-A, HDMI
Autonomie de la batterie	Jusqu'à 10 heures selon l'utilisation
Poids	Environ 1,6 kg
Maintenance	Accès facile à la RAM et au stockage pour mise à niveau
Sécurité	Lecteur d'empreintes digitales, TPM 2.0
Garantie	1 an de garantie standard, options d'extension disponibles

FOIRE AUX QUESTIONS - Latitude 3520 DELL

Comment réinitialiser mon DELL Latitude 3520 aux paramètres d'usine ?

Pour réinitialiser votre DELL Latitude 3520, allez dans les paramètres, puis sélectionnez 'Mise à jour et sécurité'. Cliquez sur 'Récupération' et choisissez 'Réinitialiser ce PC'. Suivez les instructions à l'écran.

Que faire si mon DELL Latitude 3520 ne s'allume pas ?

Vérifiez que votre ordinateur est bien chargé. Essayez de le brancher sur une prise électrique différente. Si cela ne fonctionne pas, maintenez le bouton d'alimentation enfoncé pendant 10 secondes pour forcer l'arrêt, puis essayez de le rallumer.

Comment résoudre un problème de connexion Wi-Fi sur mon DELL Latitude 3520 ?

Assurez-vous que le Wi-Fi est activé sur votre ordinateur. Cliquez sur l'icône réseau dans la barre des tâches pour vérifier la connexion. Si le problème persiste, redémarrez votre routeur et votre ordinateur.

Mon DELL Latitude 3520 est lent, que puis-je faire ?

Vérifiez les programmes en cours d'exécution dans le gestionnaire des tâches et fermez ceux qui ne sont pas nécessaires. Vous pouvez également libérer de l'espace disque en supprimant des fichiers inutiles ou en utilisant l'outil de nettoyage de disque.

Comment mettre à jour les pilotes de mon DELL Latitude 3520 ?

Rendez-vous sur le site web de DELL et accédez à la section 'Support'. Entrez le modèle de votre ordinateur et téléchargez les derniers pilotes disponibles. Vous pouvez également utiliser l'application 'Dell Update' pour rechercher automatiquement les mises à jour.

Que faire si l'écran de mon DELL Latitude 3520 est noir ?

Vérifiez si l'ordinateur est allumé en regardant les voyants lumineux. Si l'écran est noir, essayez de brancher un moniteur externe pour voir si le problème vient de l'écran. Si cela ne fonctionne pas, il pourrait s'agir d'un problème matériel.

Comment augmenter la mémoire RAM de mon DELL Latitude 3520 ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur, retirez la batterie et ouvrez le panneau d'accès à la RAM. Insérez la nouvelle barrette de RAM dans le slot disponible, puis refermez le panneau et rallumez l'ordinateur.

Comment désinstaller un programme sur mon DELL Latitude 3520 ?

Allez dans 'Paramètres', puis 'Applications'. Trouvez le programme que vous souhaitez désinstaller dans la liste, cliquez dessus et sélectionnez 'Désinstaller'. Suivez les instructions à l'écran pour finaliser le processus.

Mon DELL Latitude 3520 ne détecte pas ma clé USB, que faire ?

Essayez de brancher la clé USB sur un autre port et vérifiez si elle est reconnue. Si elle ne fonctionne toujours pas, testez-la sur un autre ordinateur. Si le problème persiste, il se peut que la clé soit défectueuse.

Comment vérifier l'état de la batterie de mon DELL Latitude 3520 ?

Cliquez sur l'icône de la batterie dans la barre des tâches. Vous pouvez également accéder à 'Paramètres', puis 'Système', puis 'Batterie' pour voir des informations détaillées sur l'état de votre batterie.

MODE D'EMPLOI Latitude 3520 DELL

Remarques, précautions et averissements

i REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider a mieux utiliser votre produit.
PRECAUTION: ATTENTION you avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.
A VERTISSEMENT : Un AVERTISSEMENT signale un risque d'endommagement du matériel, de blessure corporelle, voire de décès.

Table des matieres

Chapitre 1: Intervention à l'intérieur de votre ordinateur. 7

Consignes de sécurité. 7

Avant d'intervenir à l'intérieur de votre ordinateur. 7

Passage en mode maintenance. 8

Sortie du mode maintenance. 8

Instructions relatives à la sécurité. 8

Protection contre les décharges electrostatiques. 9

Service Kit de terrain contre les décharges electrostatiques. 9

Transport des composants sensibles. 10

Aprés une intervention à l'intérieur de votre ordinateur. 10

Chapitre 2: Retrait et installation de composants. 12

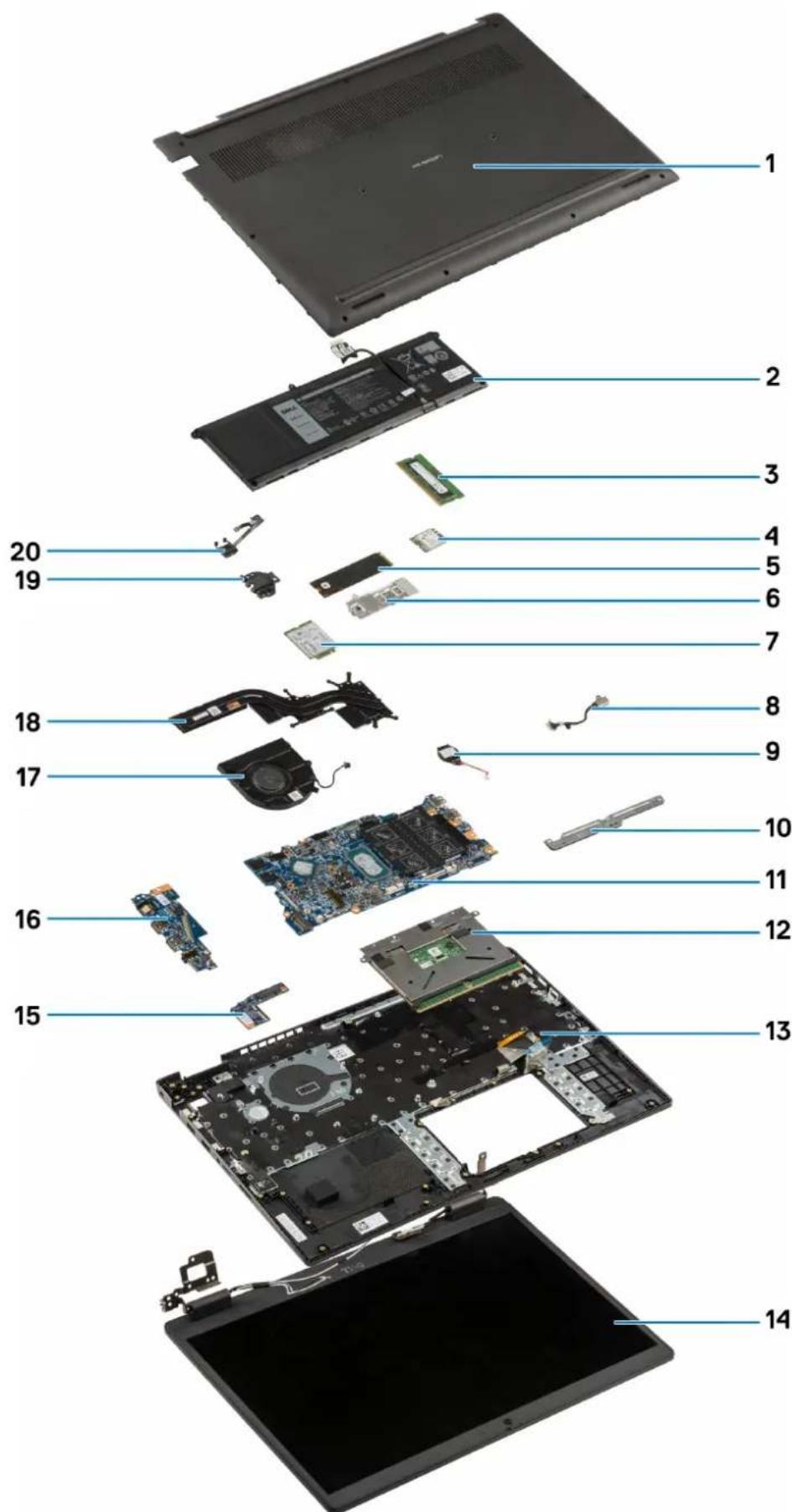

Principaux composants de votre système. 14

Carte microSD. 15

Retrait de la carte microSD. 15

Installation de la carte microSD. 16

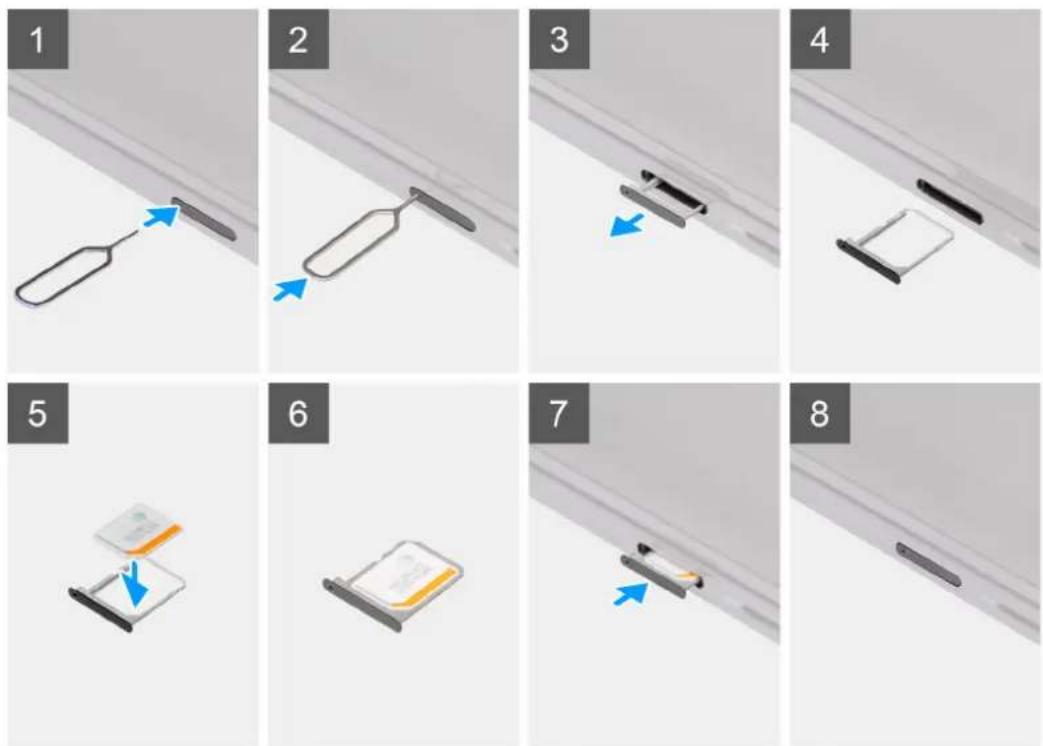

Plateau de carte SIM. 16

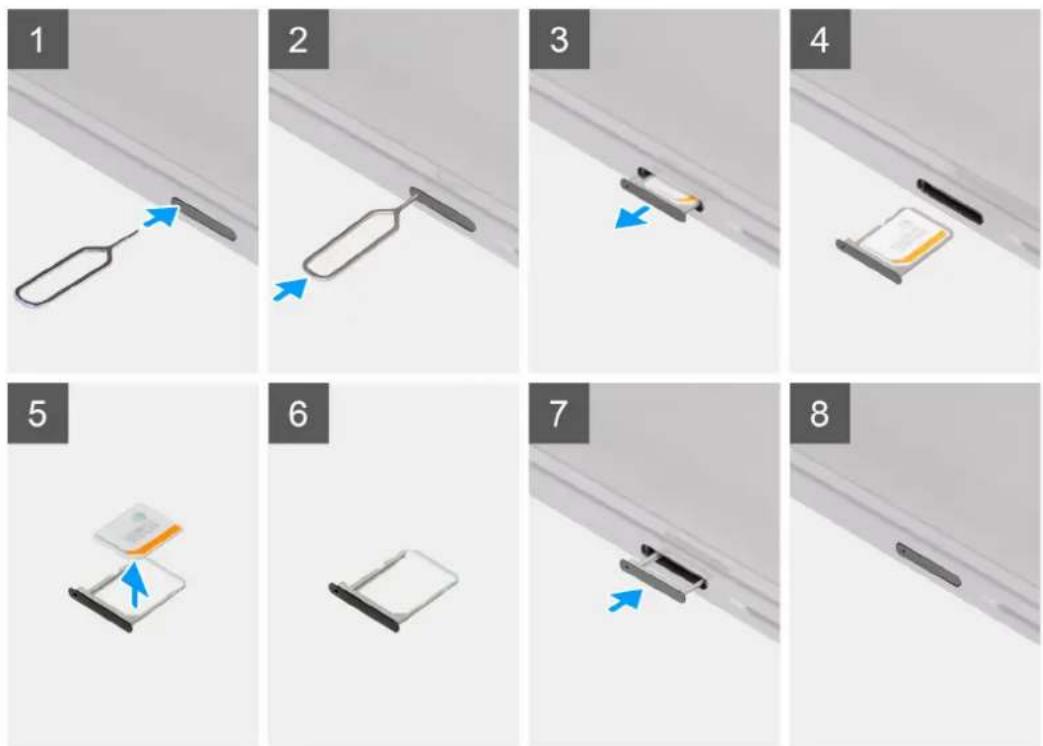

Retrait du plateau de carte SIM. 16

Installation du plateau de la carte SIM. 17

Cache de fond. 18

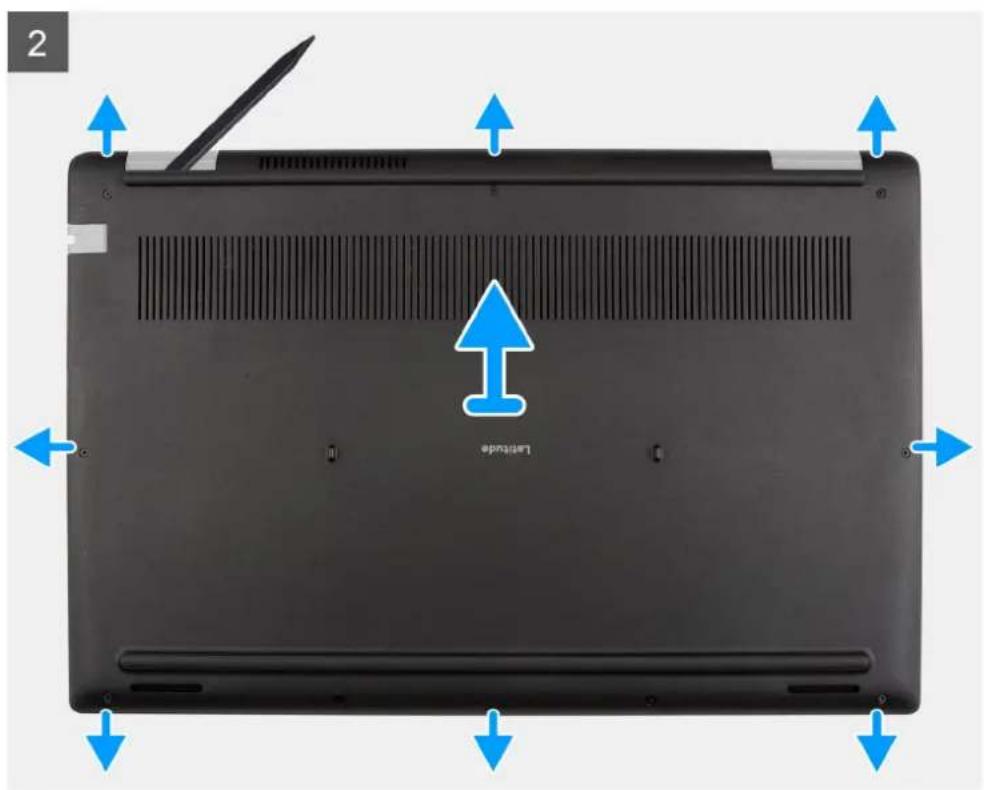

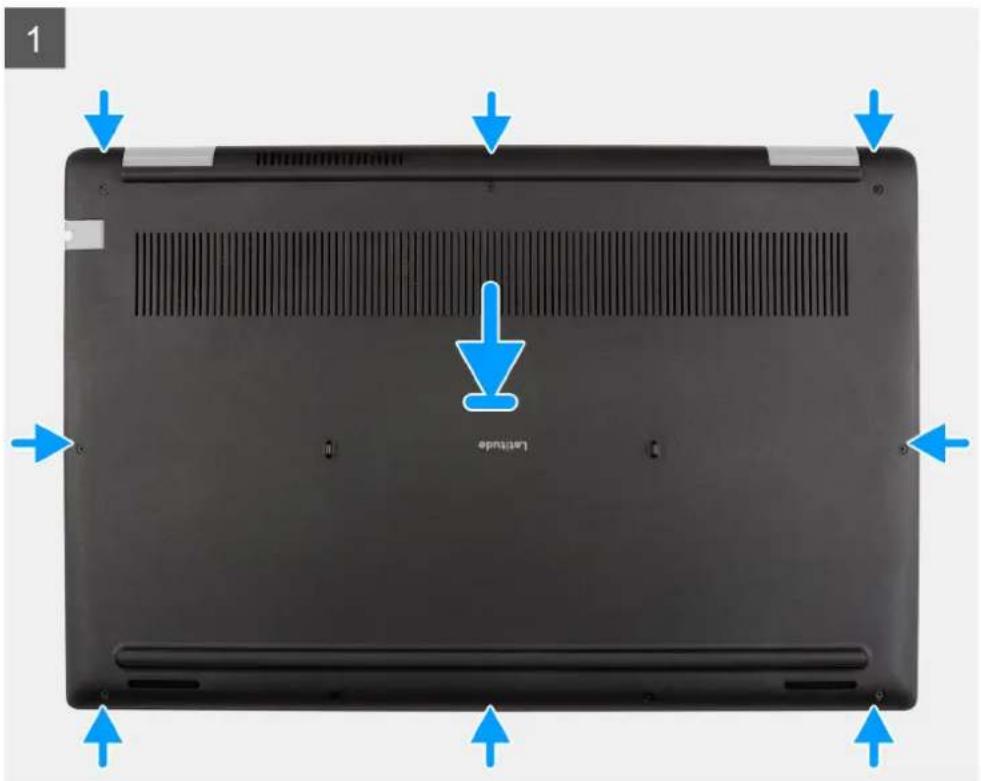

Retrait du cache de fond. 18

Installation du cache de fond. 20

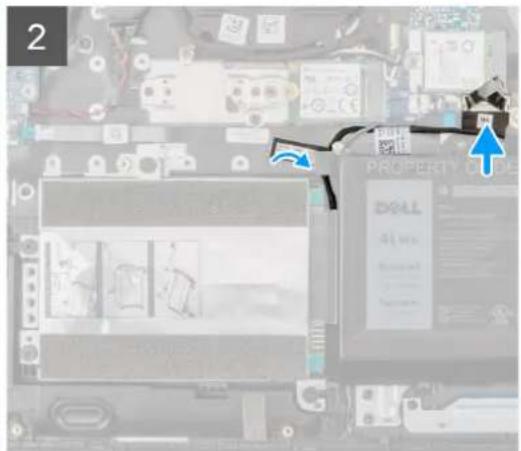

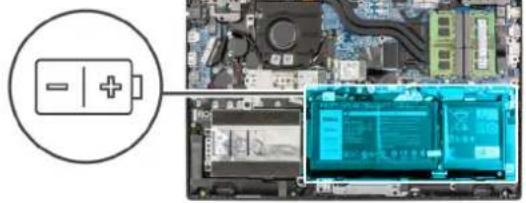

Cable de la batterie 21

Precautions relatives à la batterie lithium-ion rechargeable 21

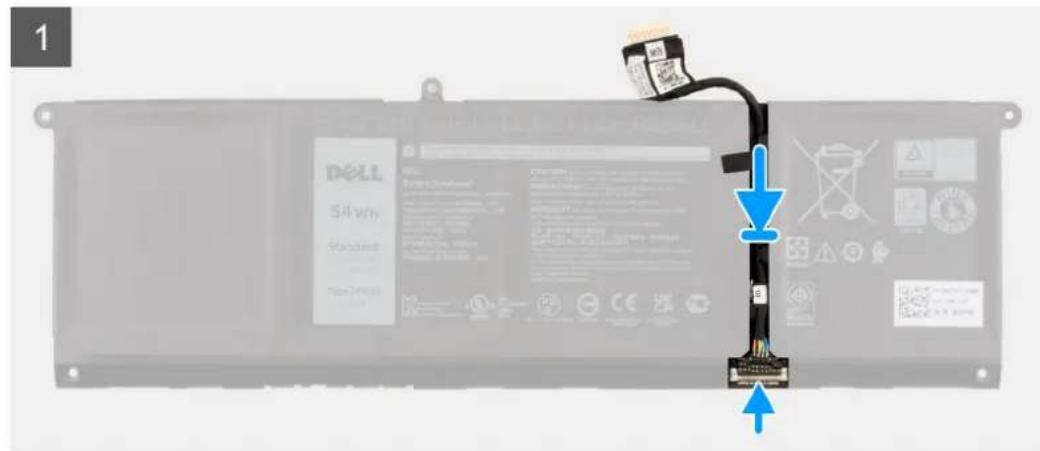

Retrait du cable de la batterie 22

Installation du cable de la batterie 23

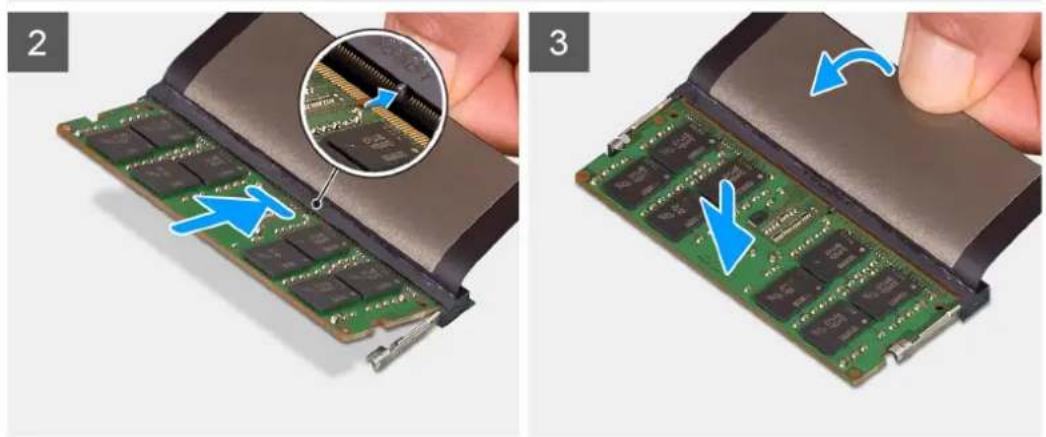

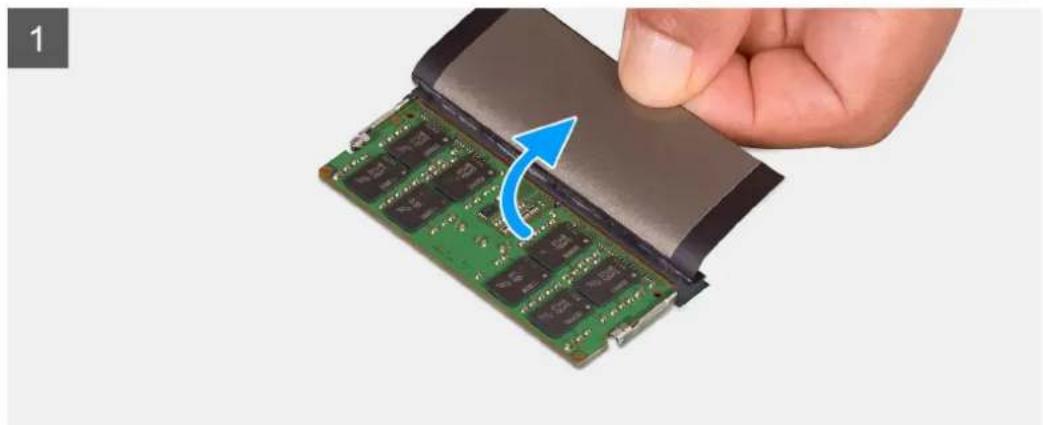

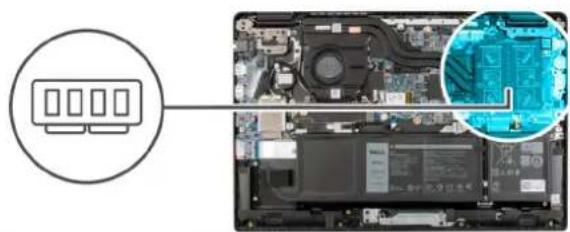

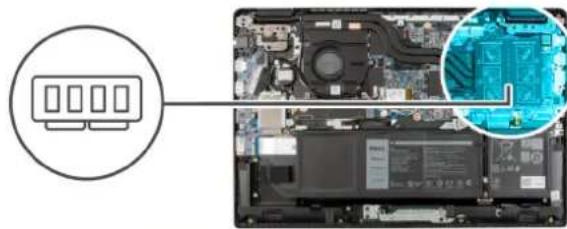

Module de mémoire 23

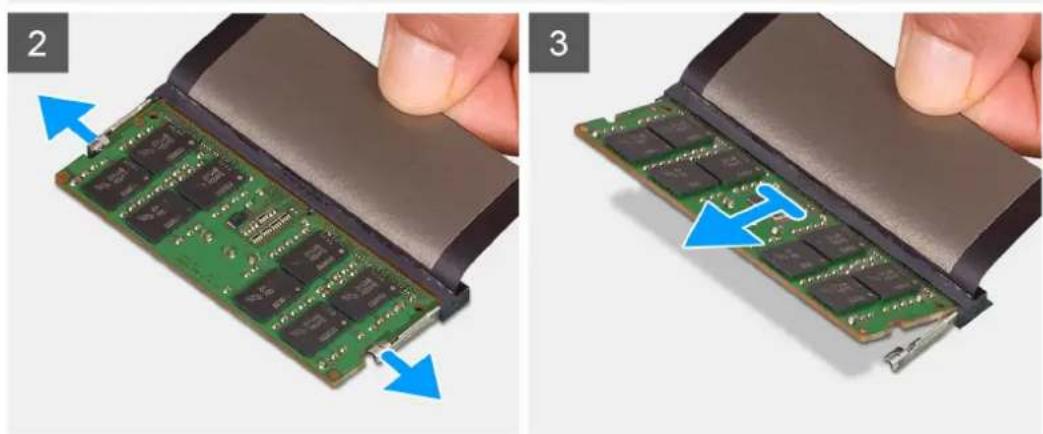

Retrait du module de mémoire 23

Installation du module de mémoire 24

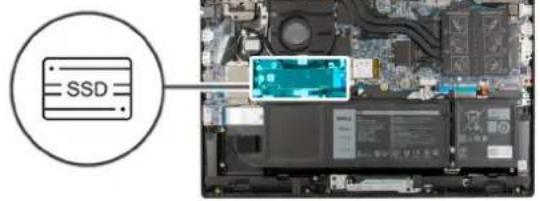

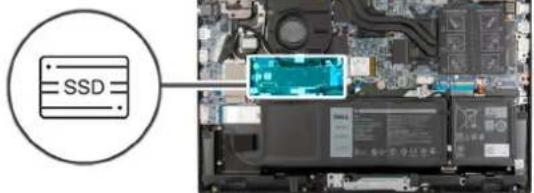

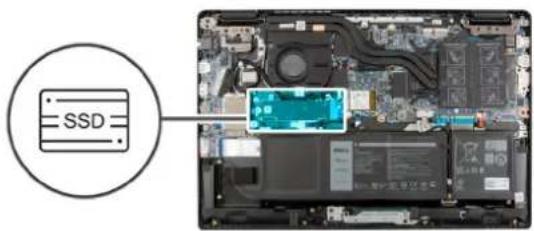

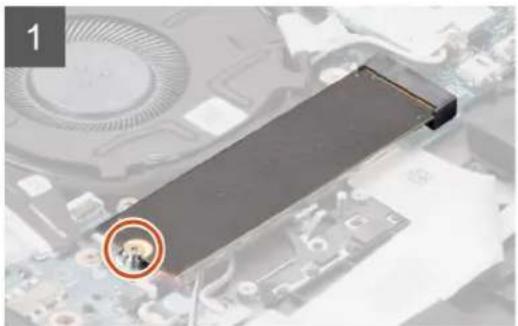

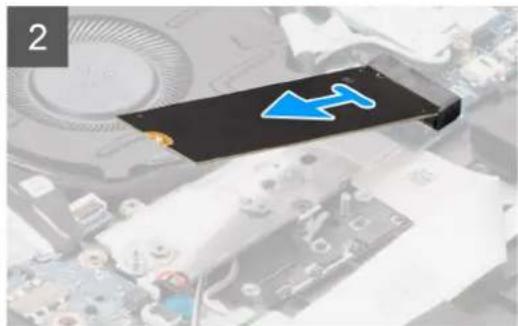

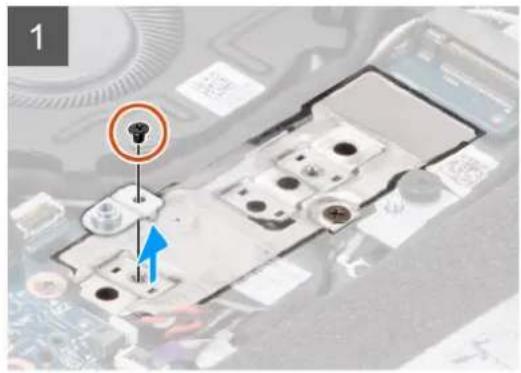

Disque SSD M.2 26

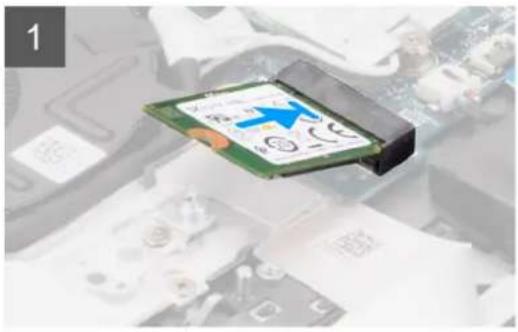

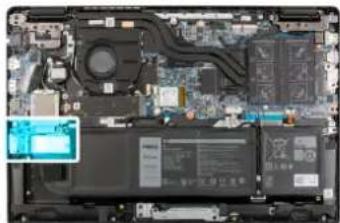

Retrait du disque SSD M.2 2230 26

Installation du disque SSD M.2 2230 26

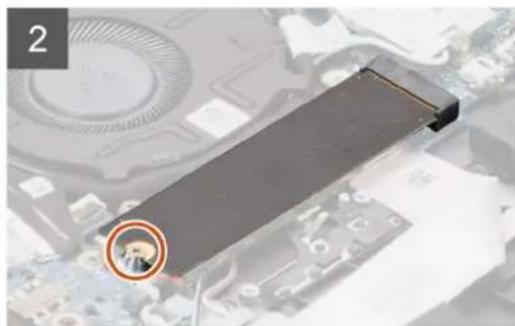

Retrait du disque SSD M.2 2280 27

Installation du disque SSD M.2 2280 28

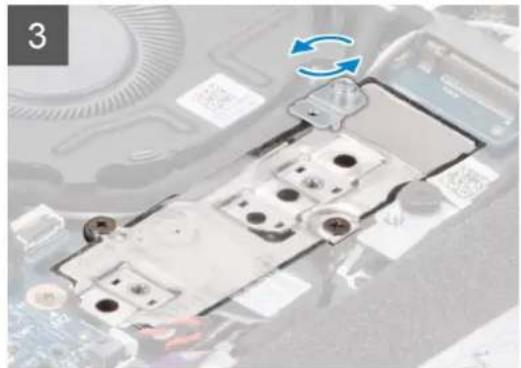

Support de conversion de disque SSD M.2 29

Remise en place du support de conversion du disque SSD M.2 29

Plaque de conversion du disque SSD M.2 30

Retrait de la plaque de conversion du disque SSD M.2 30

Installation de la plaque de conversion du disque SSD M.2 31

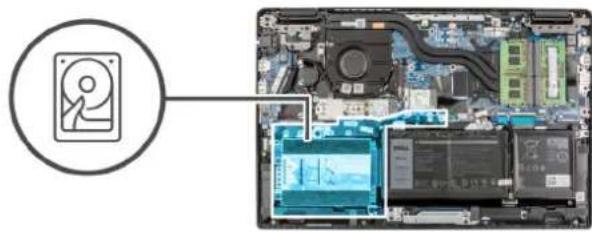

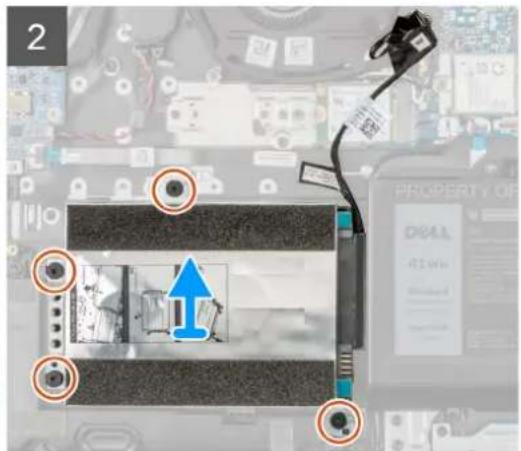

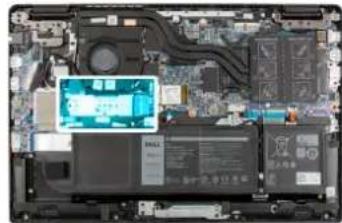

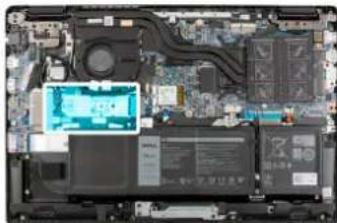

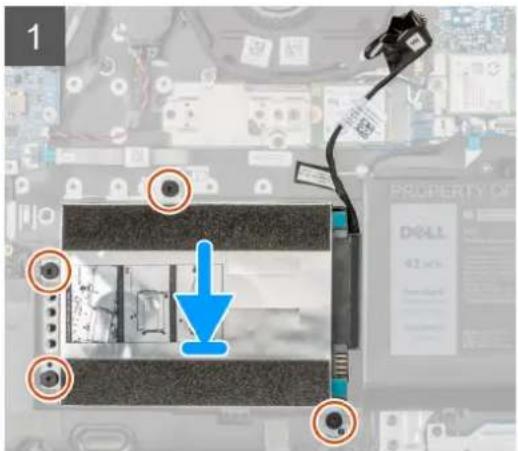

Assemblage du disque dur. 32

Retrait de l'assemblage du disque dur. 32

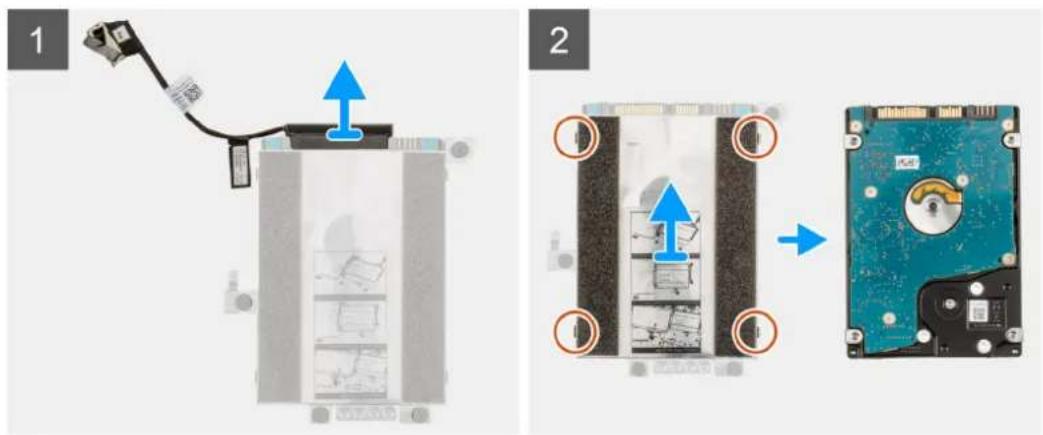

Retrait du support de disque dur. 33

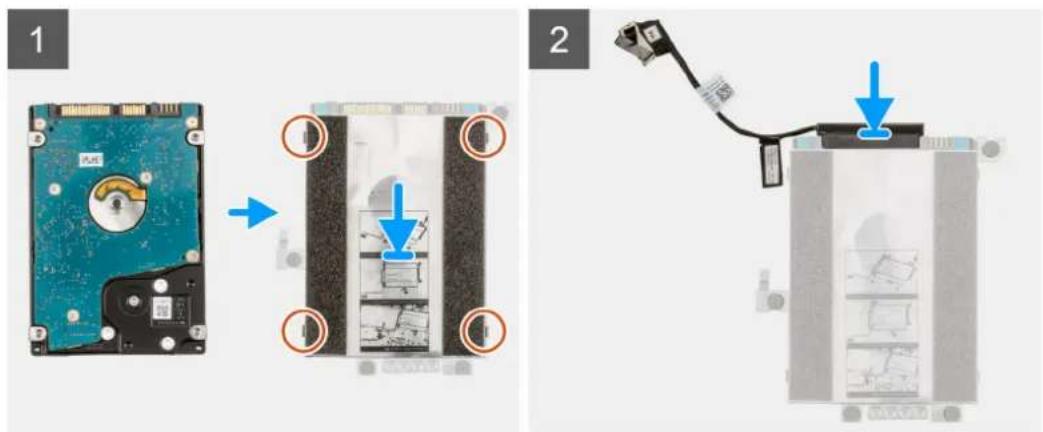

Installation du support de disque dur. 34
Installation de l'assemblage du disque dur. 35

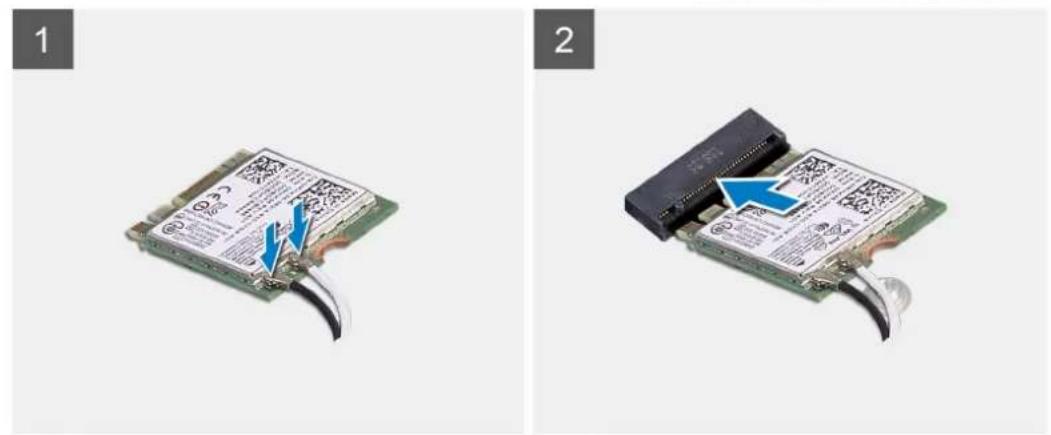

carteWLAN 36

Retrait de la carte WLAN 36

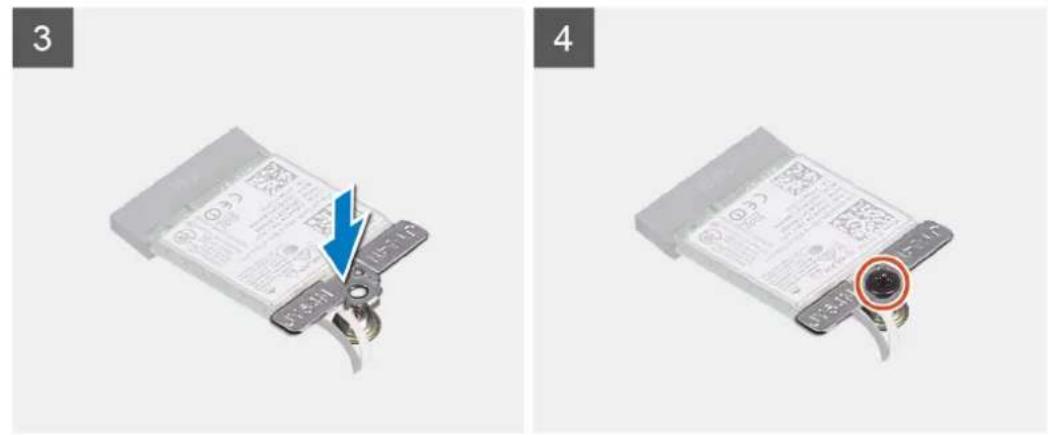

Installation de la carte WLAN 37

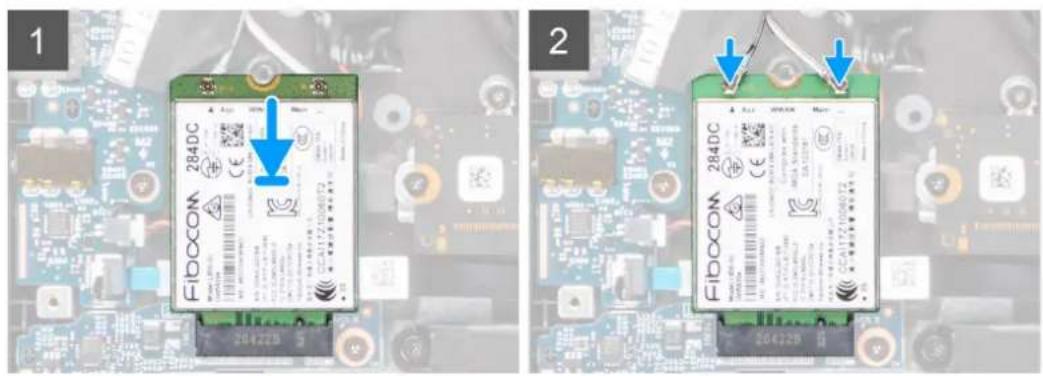

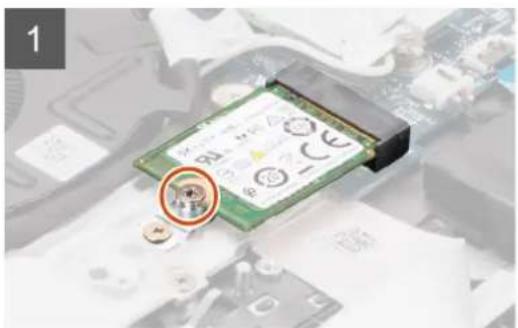

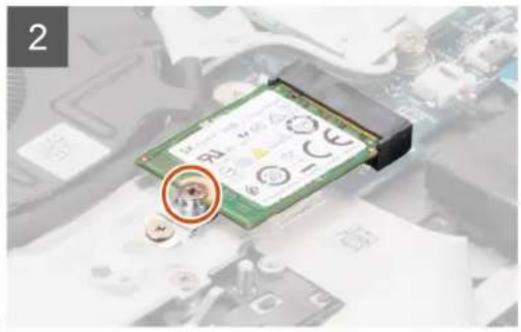

Carte WWAN (Wireless Wide Area Network) 39

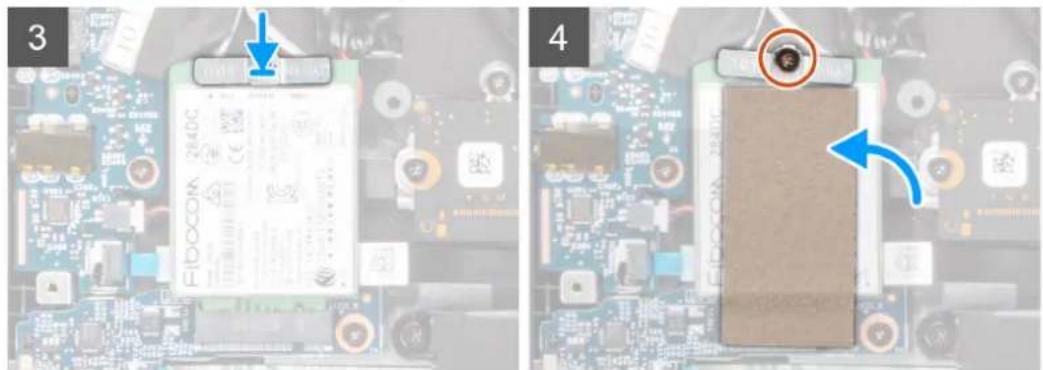

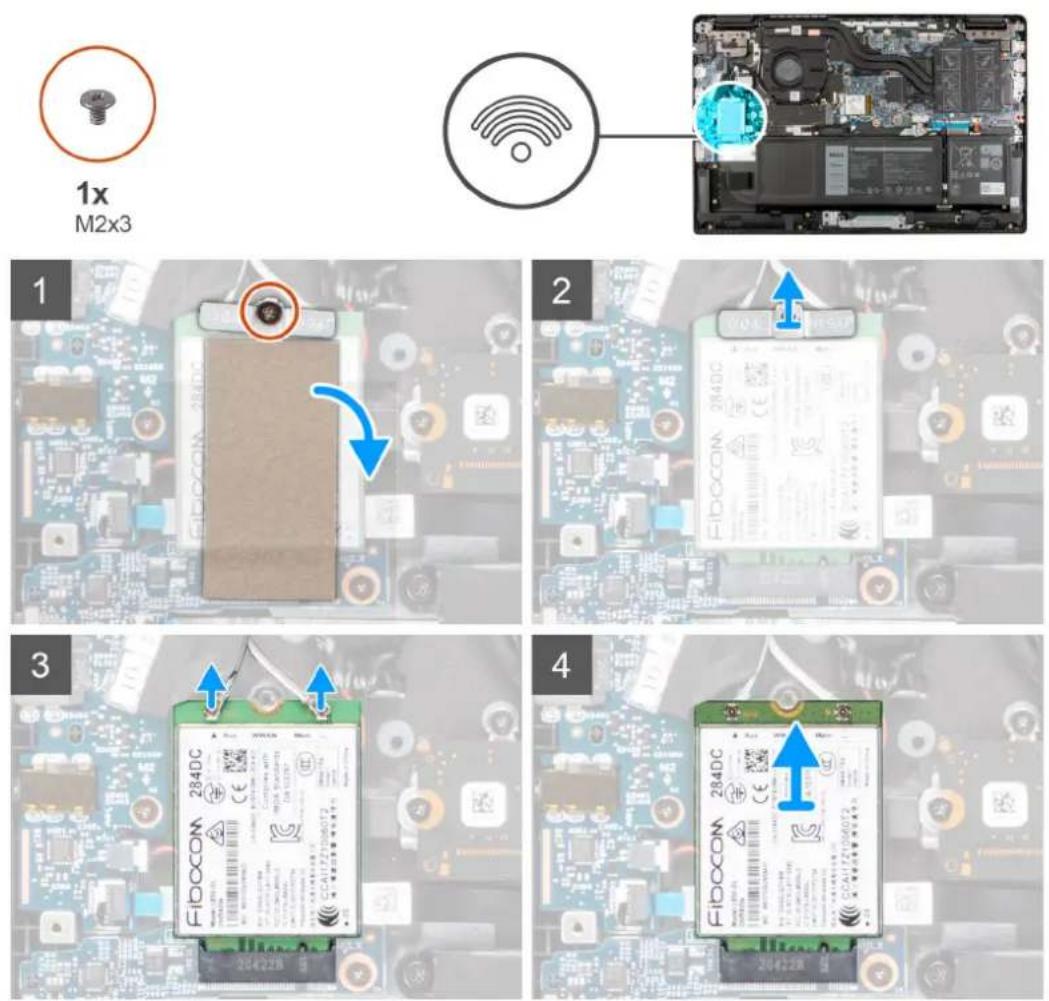

Retrait de la carte WWAN. 39
Installation de la carte WWAN. 40

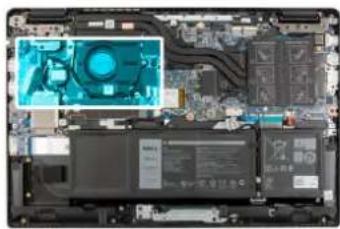

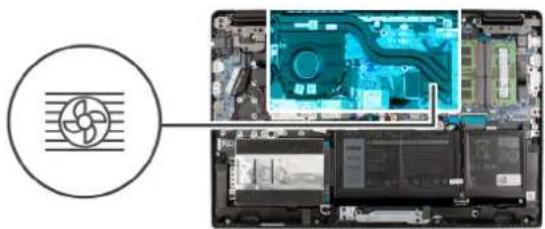

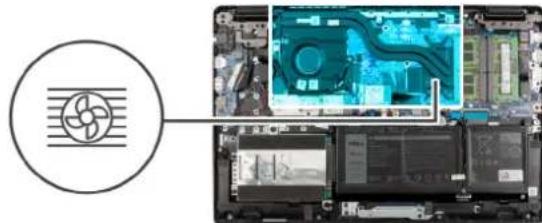

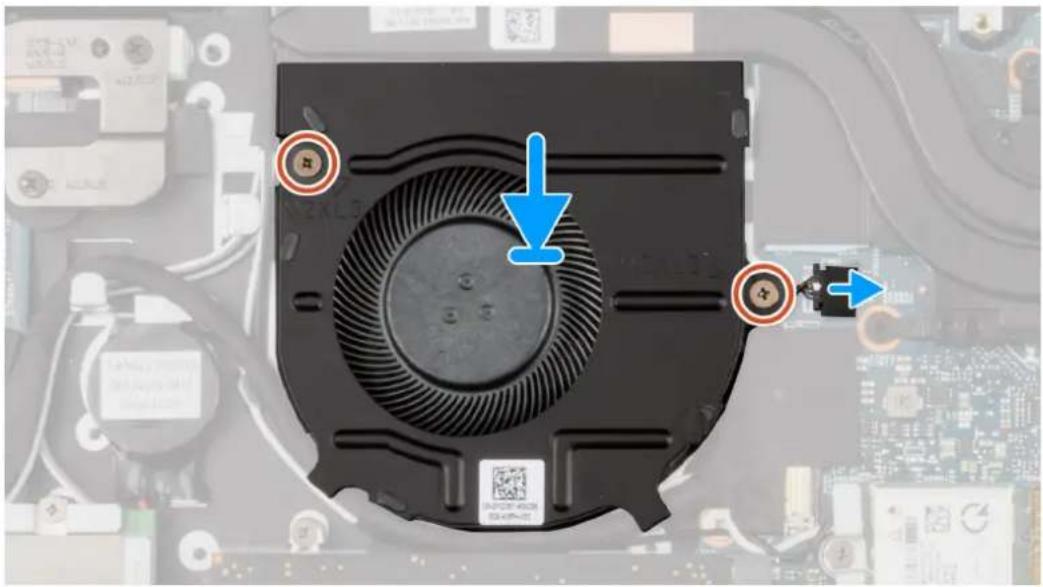

Ventilateur système. 41

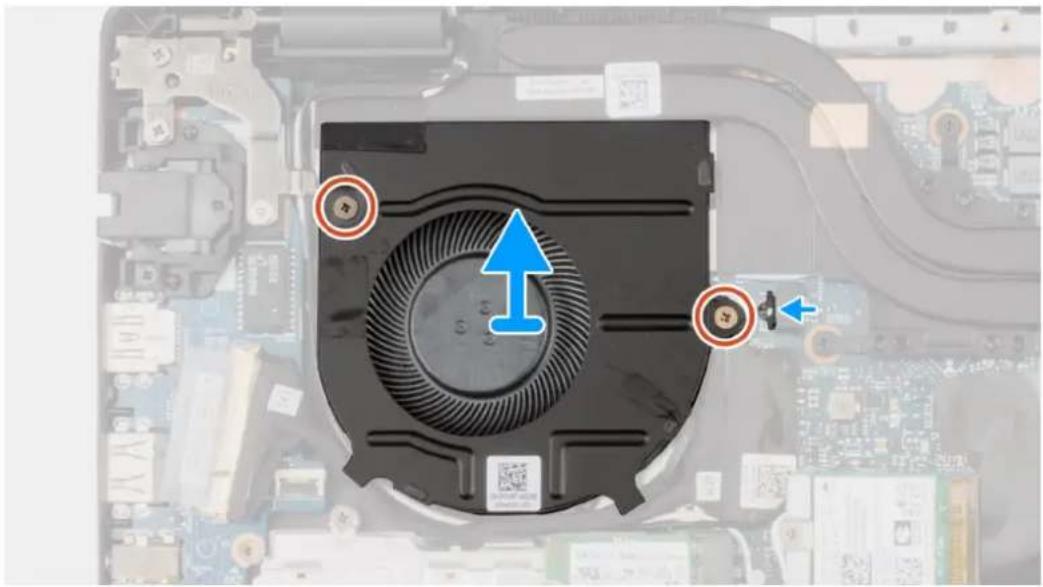

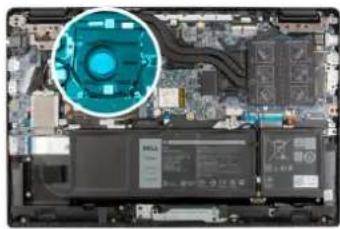

Retrait du ventilateur système 41
Installation du ventilateur système 42

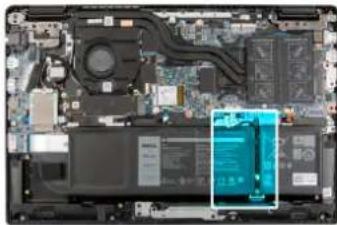

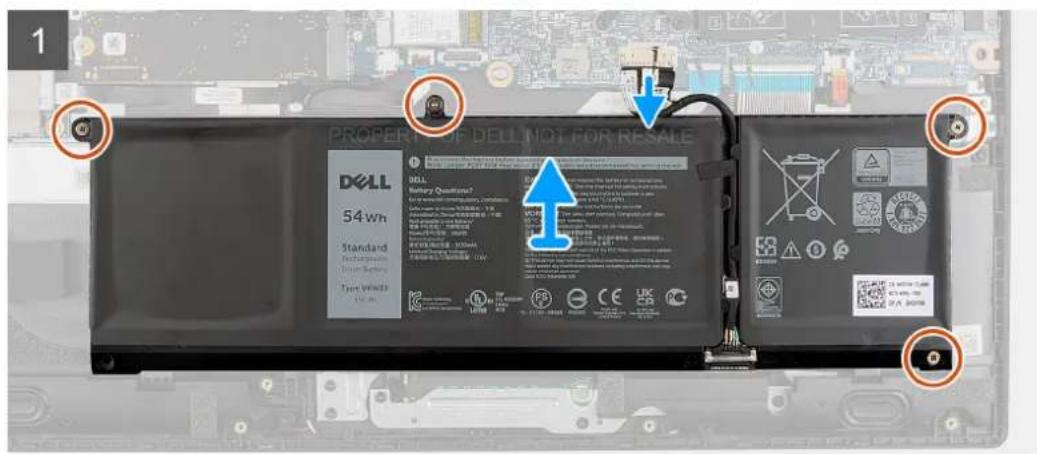

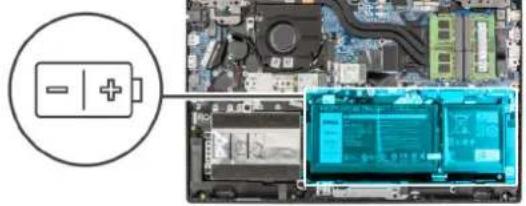

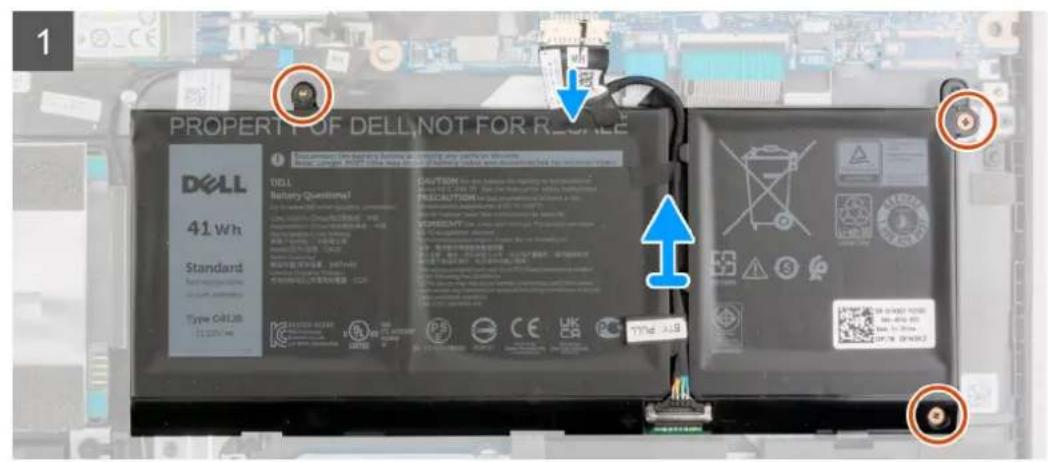

Batterie. 43

Retrait de la batterie à 3 cellules. 43
Installation de la batterie à 3 cellules. 44

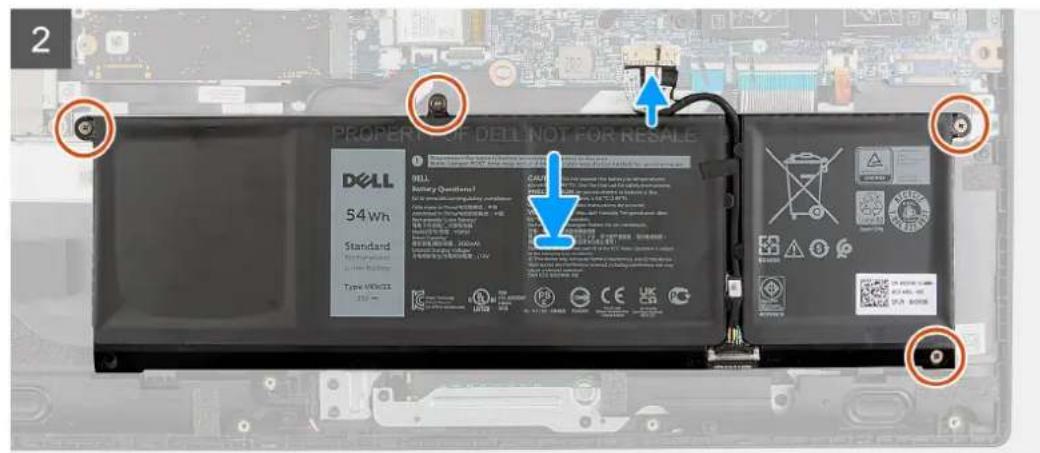

Retrait de la batterie à 4 cellules. 46
Installation de la batterie à 4 cellules. 47

le cable d'entrées/sorties 48

Retrait du cable d'E/S. 48
Installation du cable d'E/S. 49

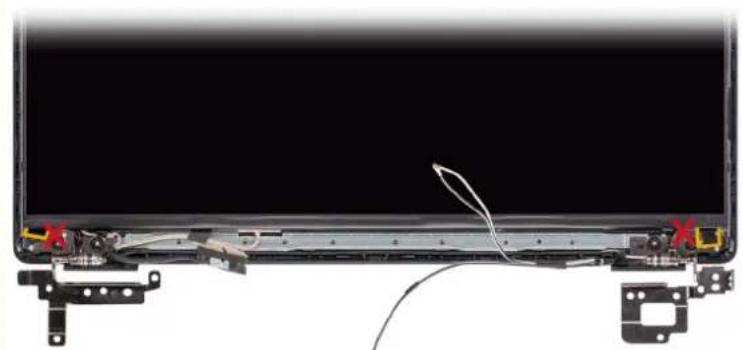

Assemblage d'écran. 49

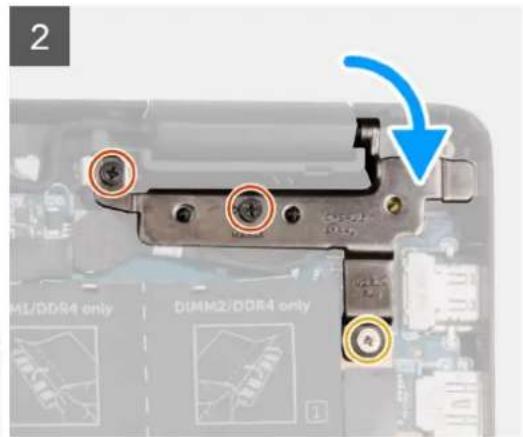

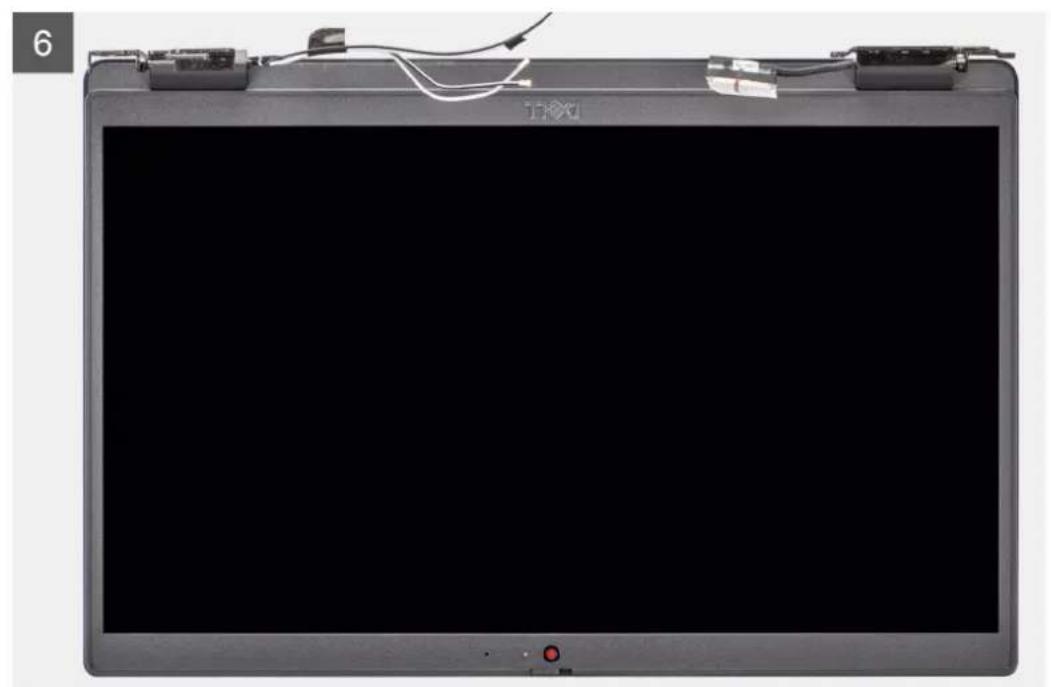

Retrait de l'assemblage d'écran. 49

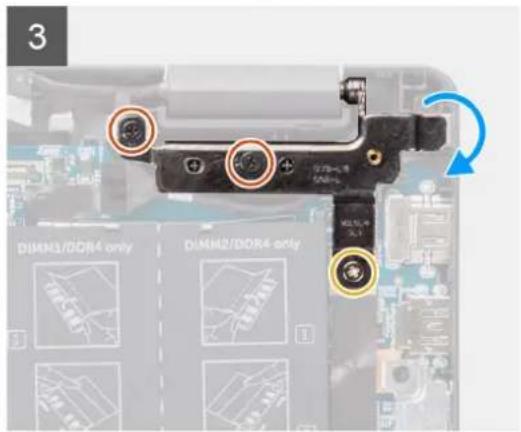

Installation de l'assemblage de I'affichage. 52

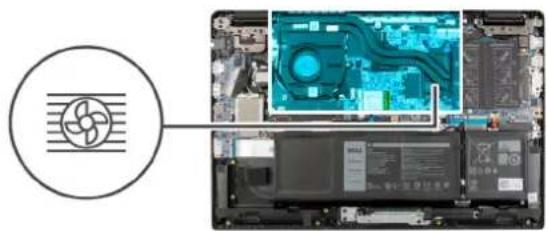

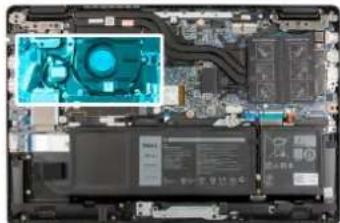

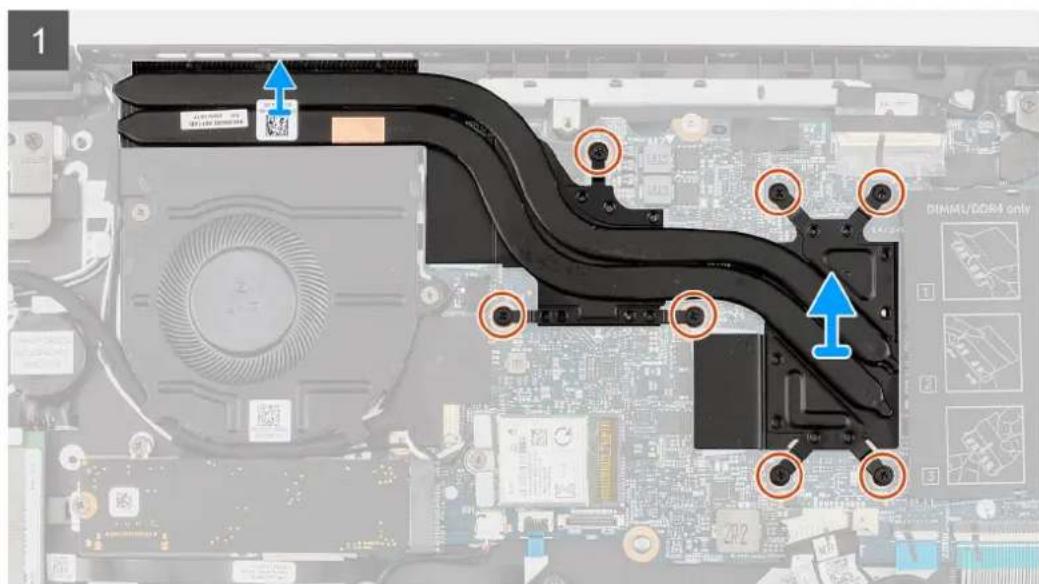

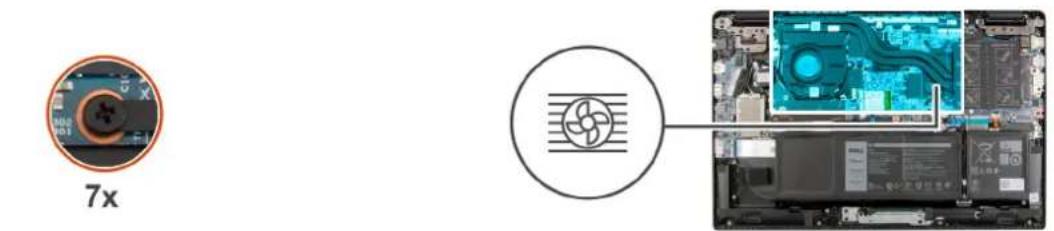

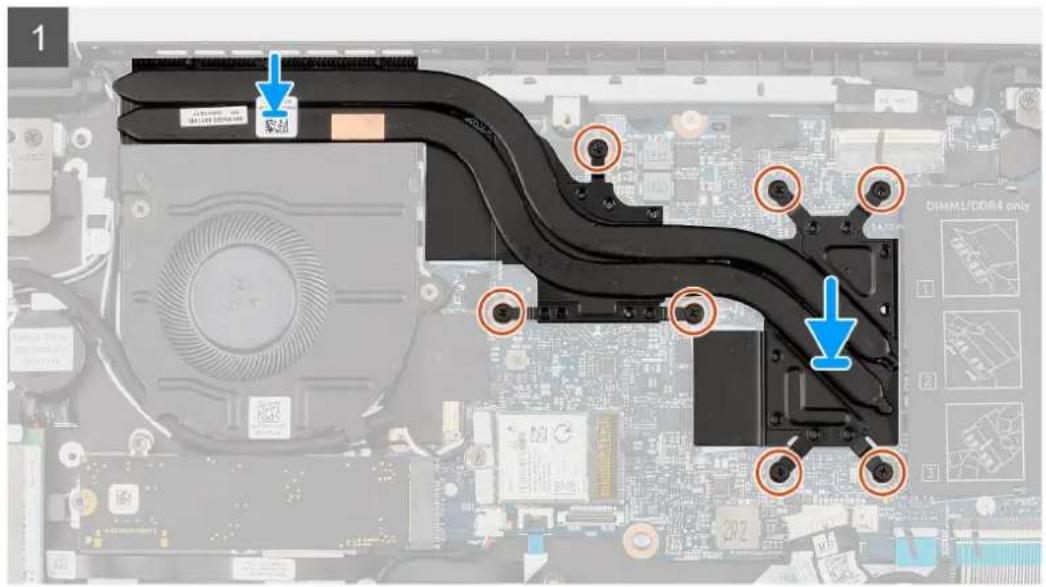

Dissipateur de chaleur. 54

Retrait de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique séparée. 54
Installation de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique séparée. 55
Retrait de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique intégrée. 56
Installation de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique intégrée. 56

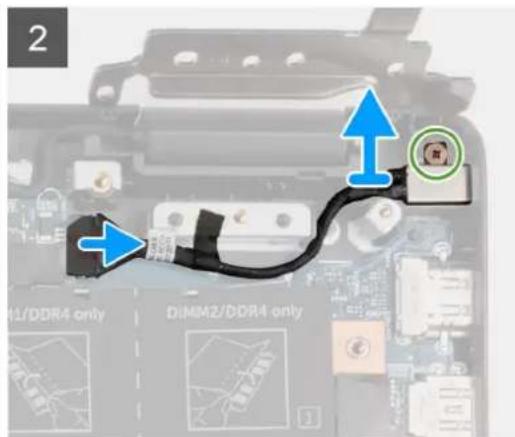

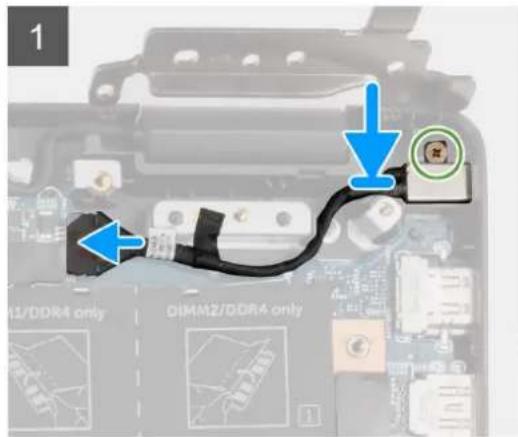

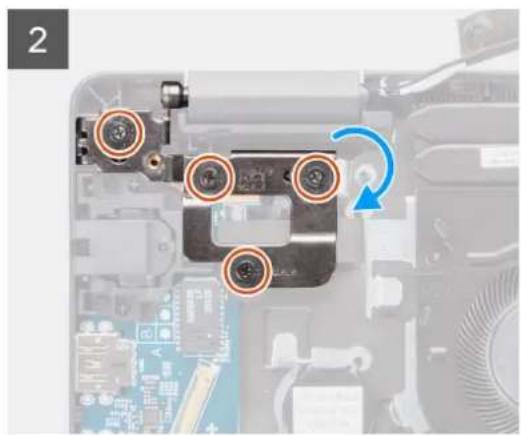

Port de l'adaptateur secteur 57

Retrait du port de l'adaptateur secteur 57
Installation du port de I'adaptateur secteur 58

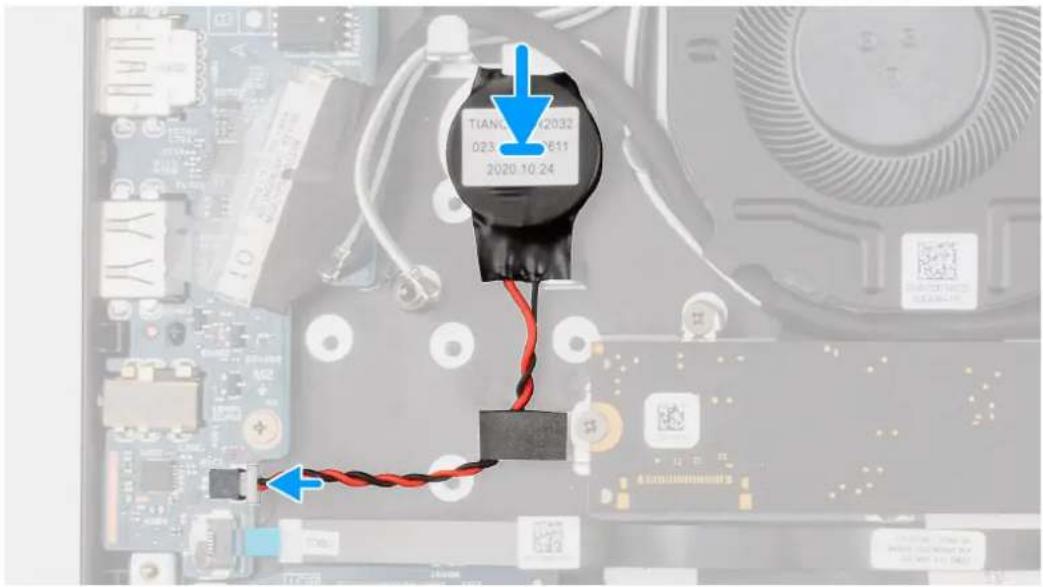

Pile bouton. 59

Retrait de la pile bouton. 59
Installation de la pile bouton 60

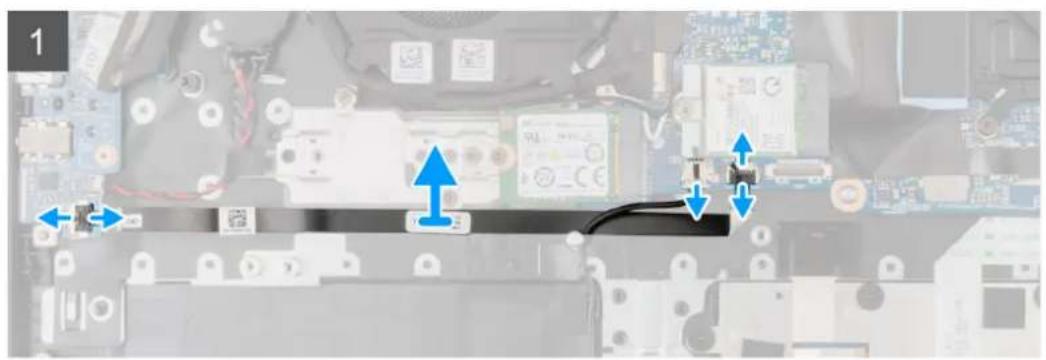

Cable USB. 61

Retrait du cable USB. 61
Installation du cable USB. 62

Port Ethernet 63

Retrait du port Ethernet 63
Installation du port Ethernet 64

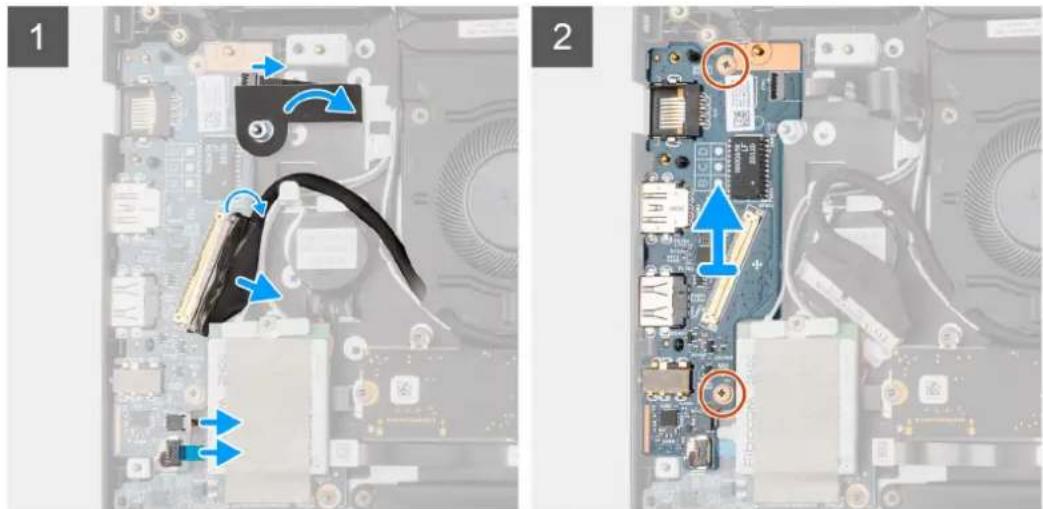

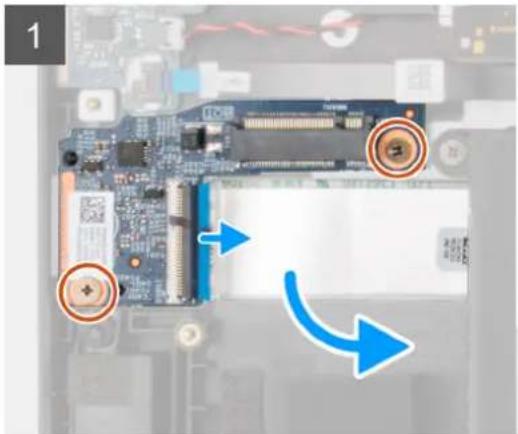

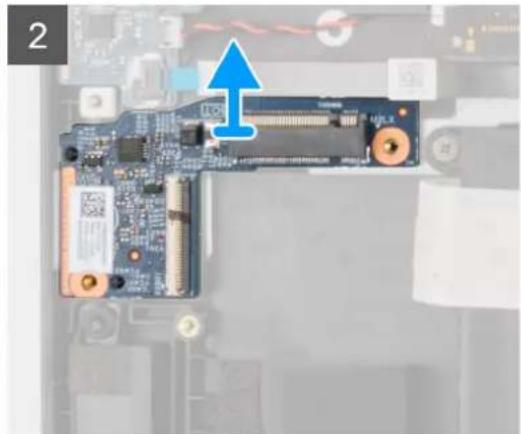

Carte d'E/S. 65

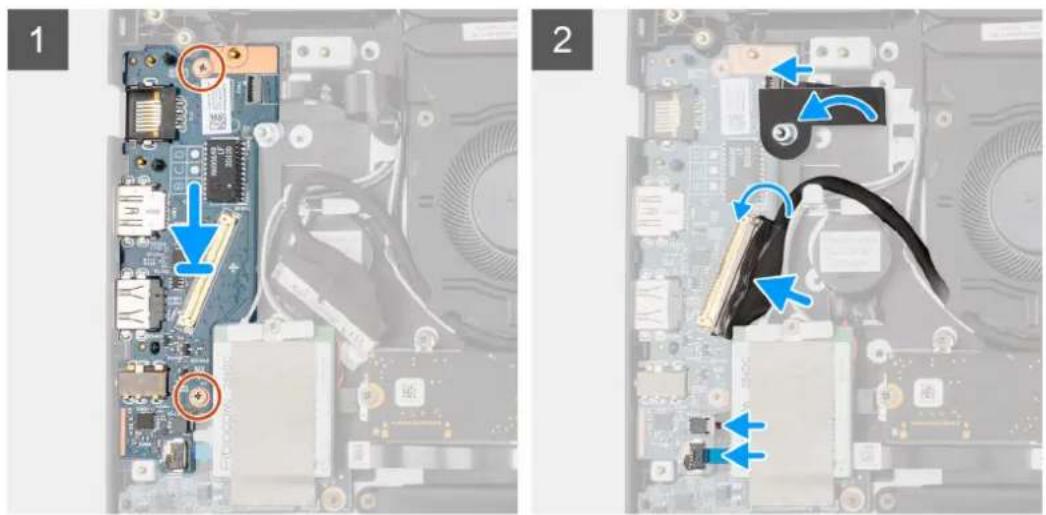

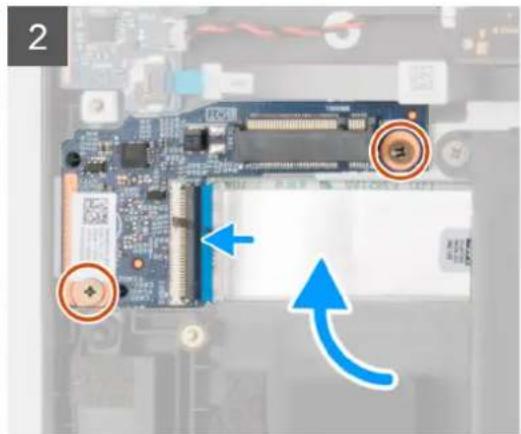

Retrait de la carte d'E/S. 65
Installation de la carte d'E/S. 66

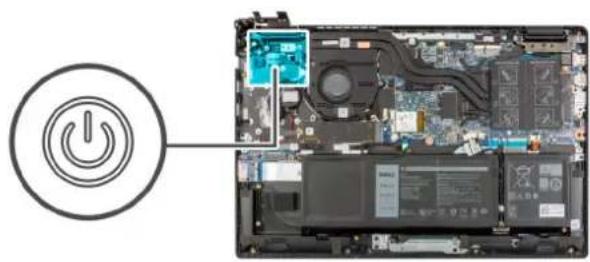

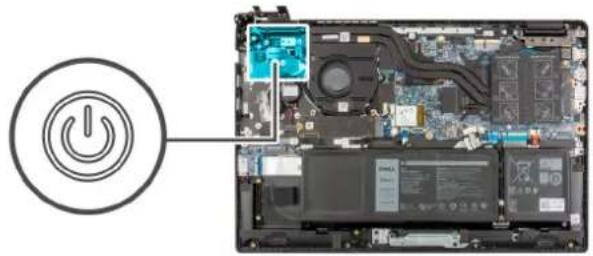

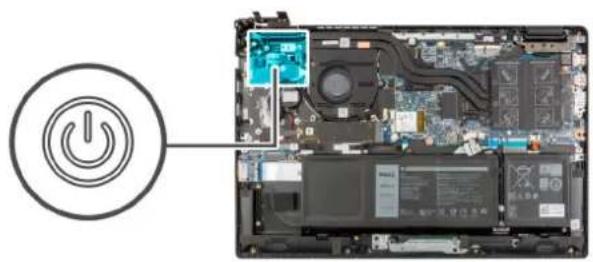

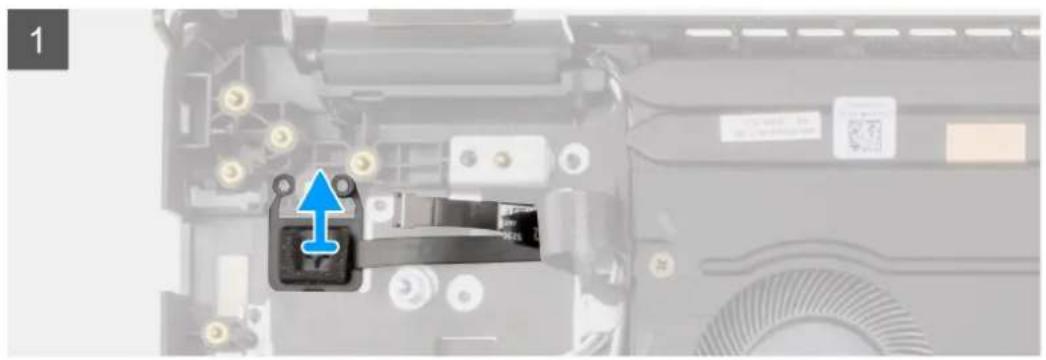

Bouton d'alimentation 67

Retrait du bouton d'alimentation sans lecteur d'empreintes digitales 67
Installation du bouton d'alimentation sans lecteur d'empreintes digitales 68
Retrait du bouton d'alimentation avec lecteur d'empreintes digitales 69

Installation du bouton d'alimentation avec lecteur d'empreintes digitales 70

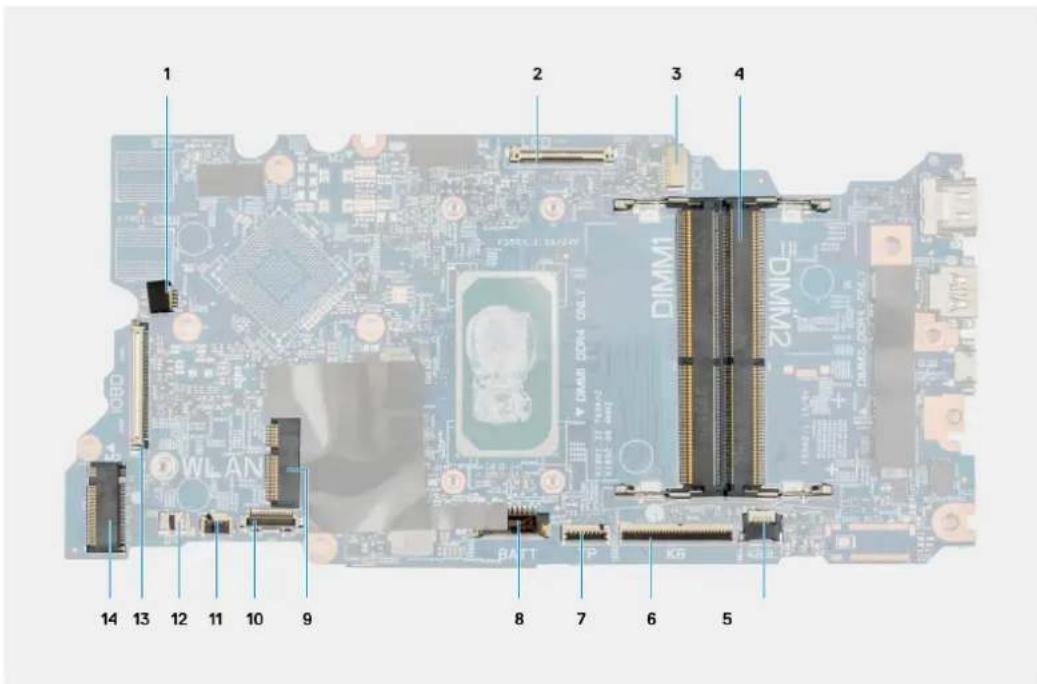

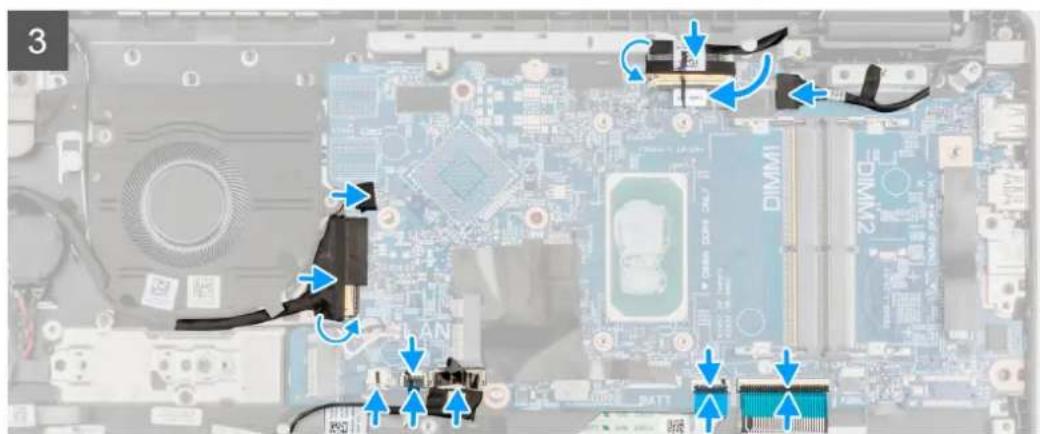

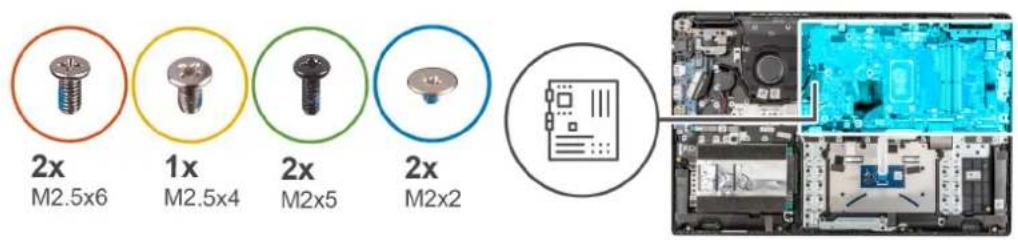

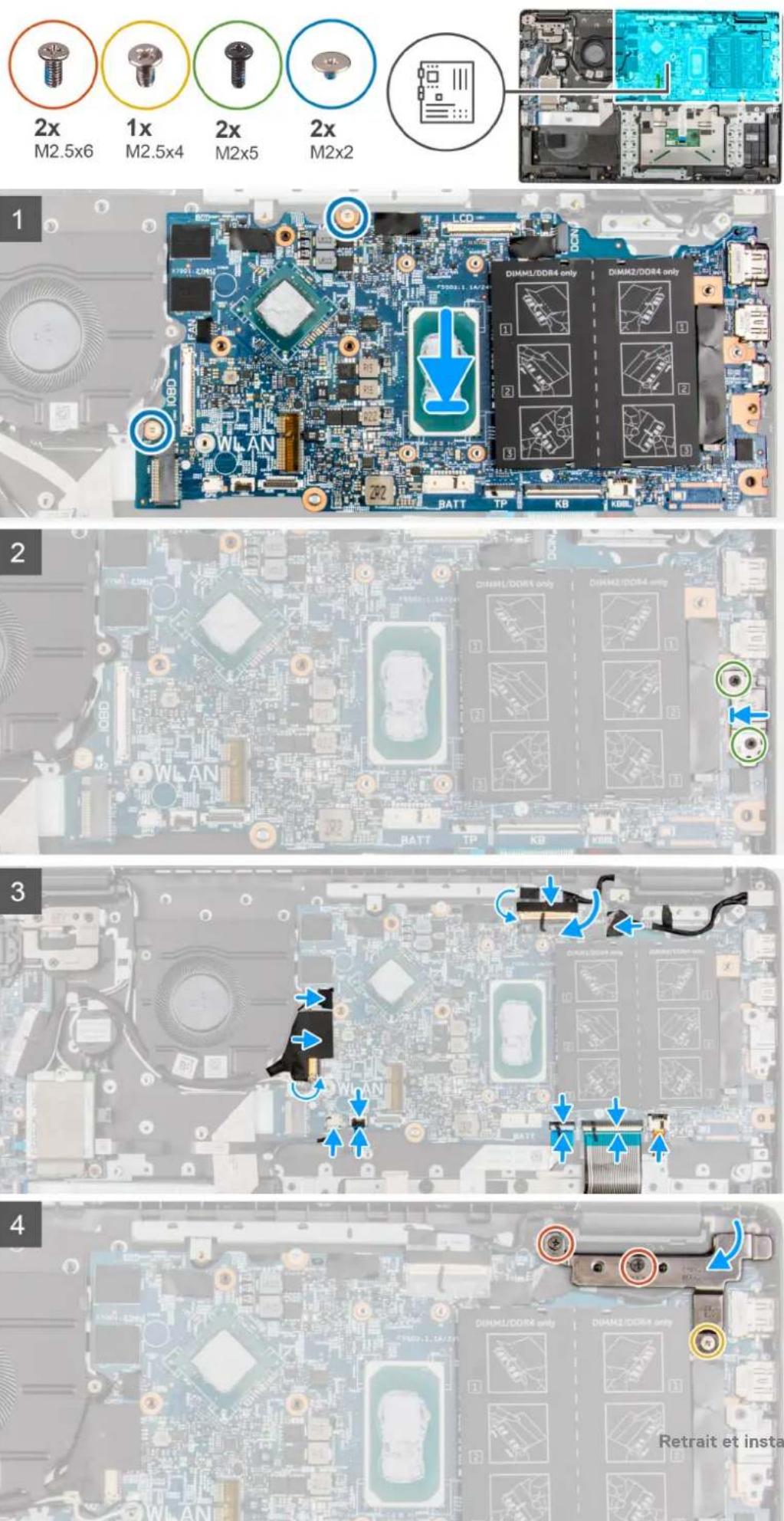

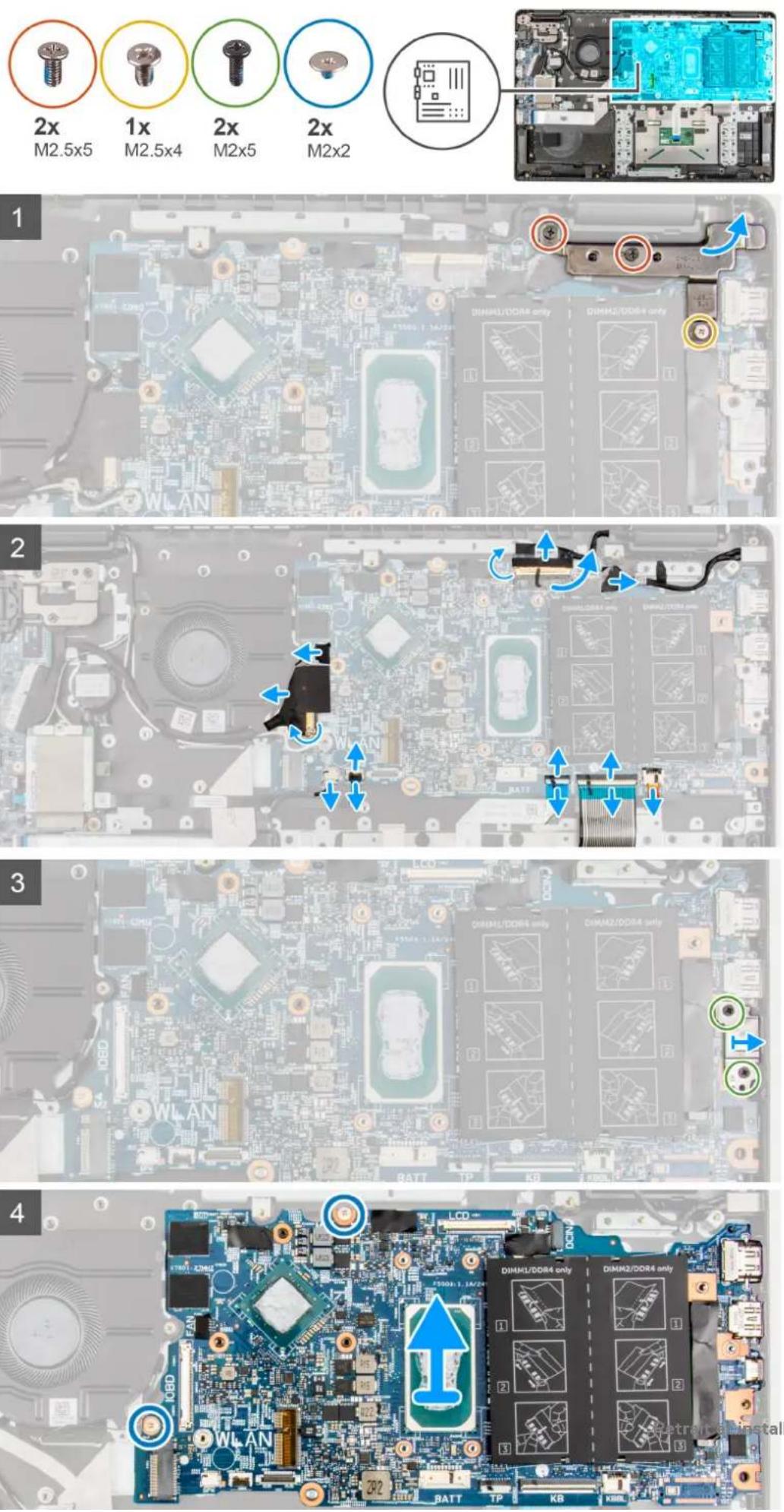

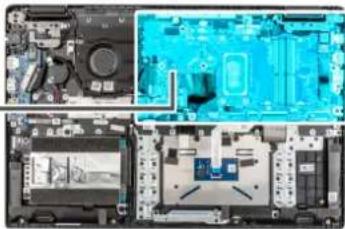

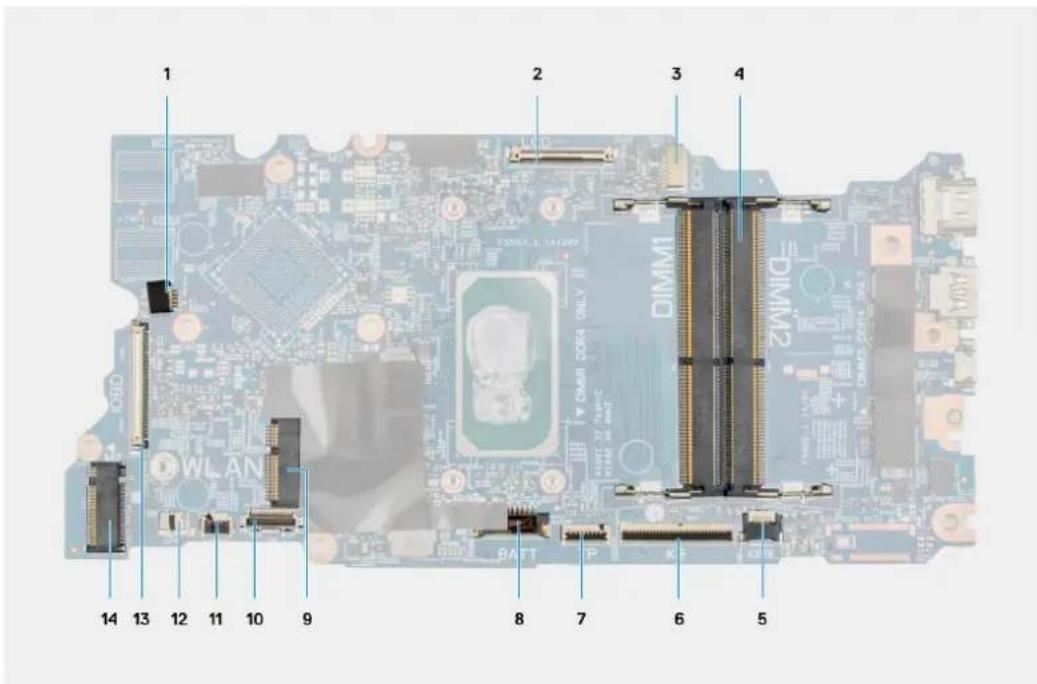

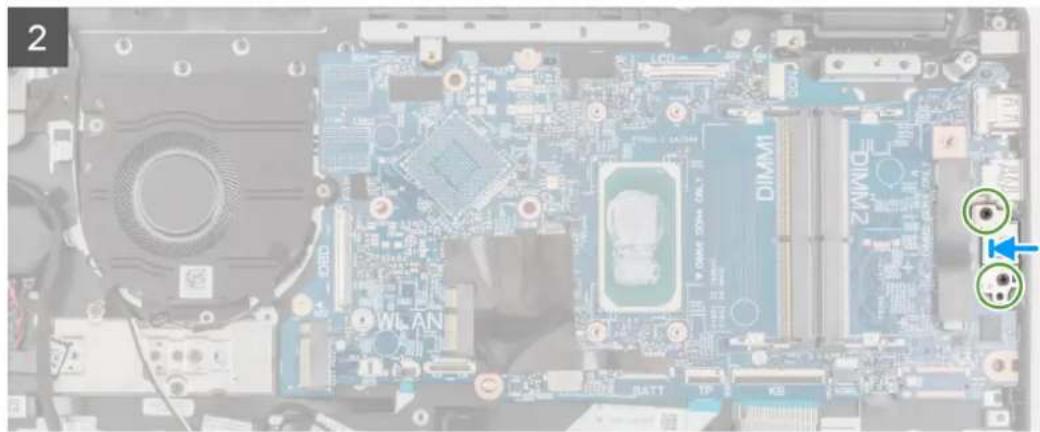

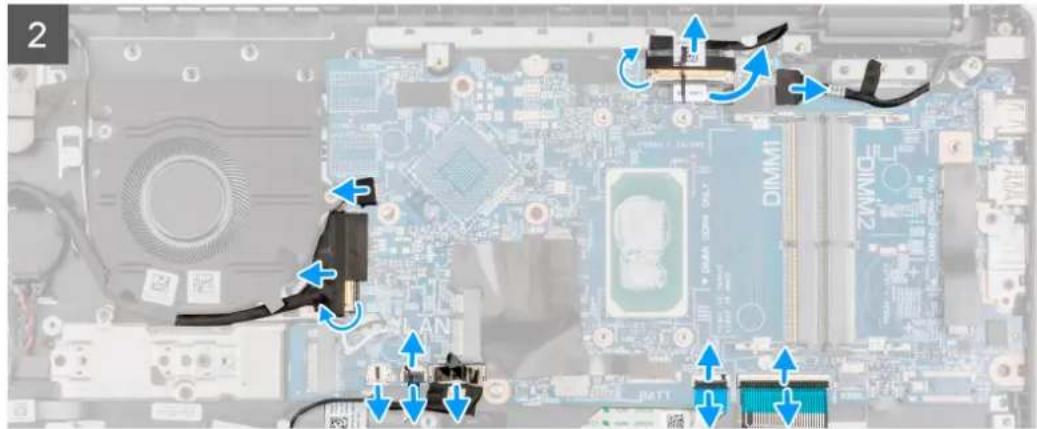

Carte système. 71

Retrait de la carte système pour les ordinateurs équipés d'une carte graphique séparée. 71
Installation de la carte système pour les ordinateurs équipés d'une carte graphique séparée. 74
Retrait de la carte système pour les ordinateurs équipés d'une carte graphique intégrée. 76
Installation de la carte système pour les ordinateurs équipés d'une carte graphique intégrée. 79

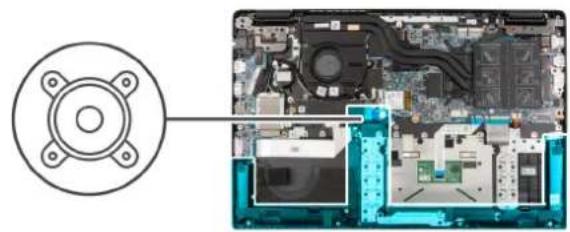

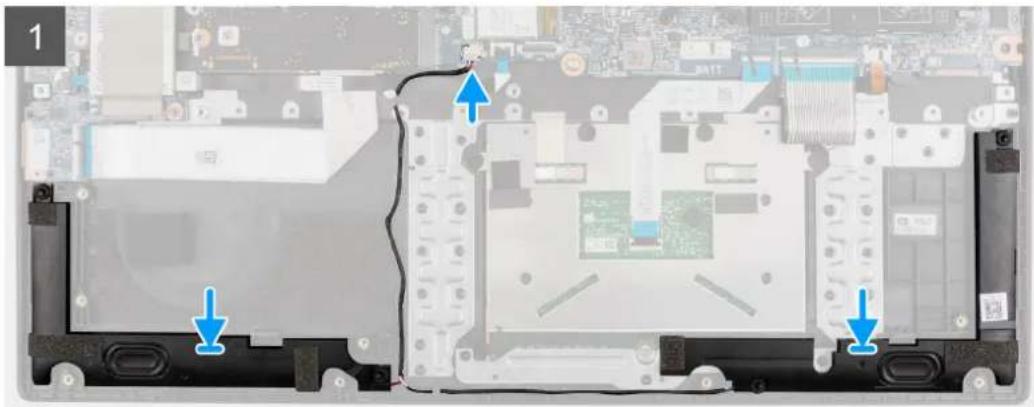

Haut-parleurs 81

Retrait du haut-parleur 81
Installation du haut-parleur 82

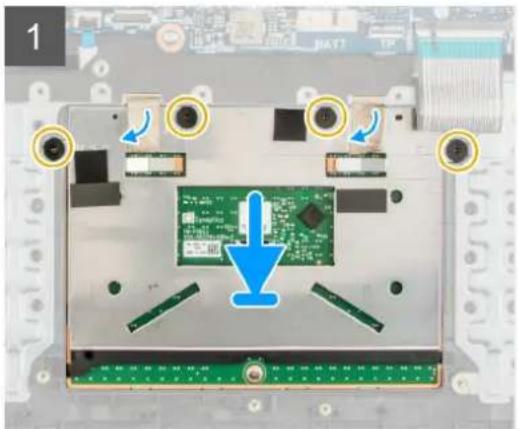

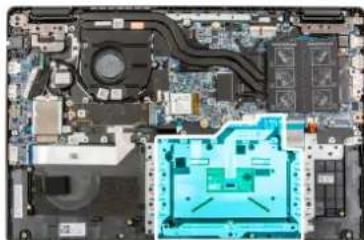

Pavé tactile. 83

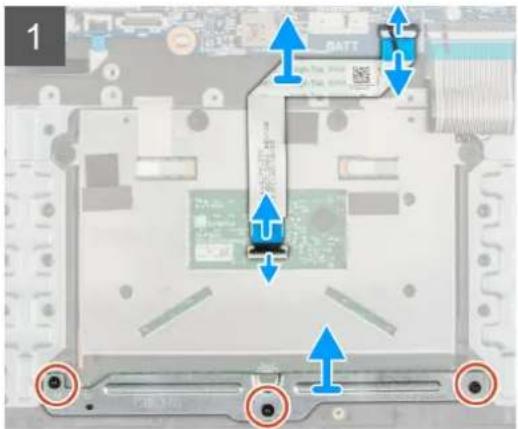

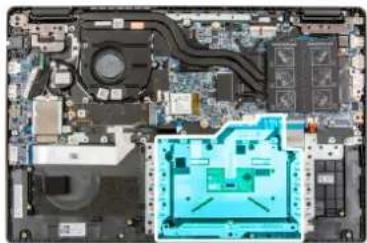

Retrait du pavé tactile. 83

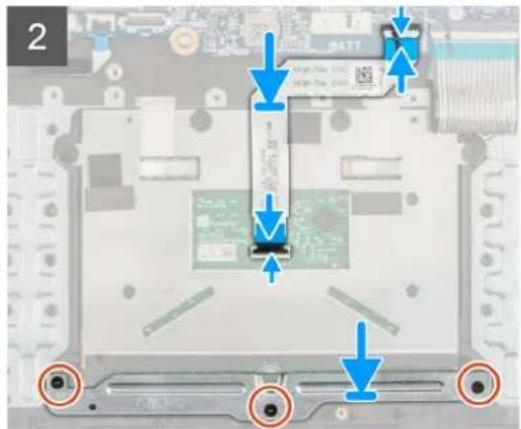

Installation du pavé tactile. 84

Carte d'E/S WWAN. 85

Retrait de la carte d'E/S WWAN. 85
Installation de la carte d'E/S WWAN. 86

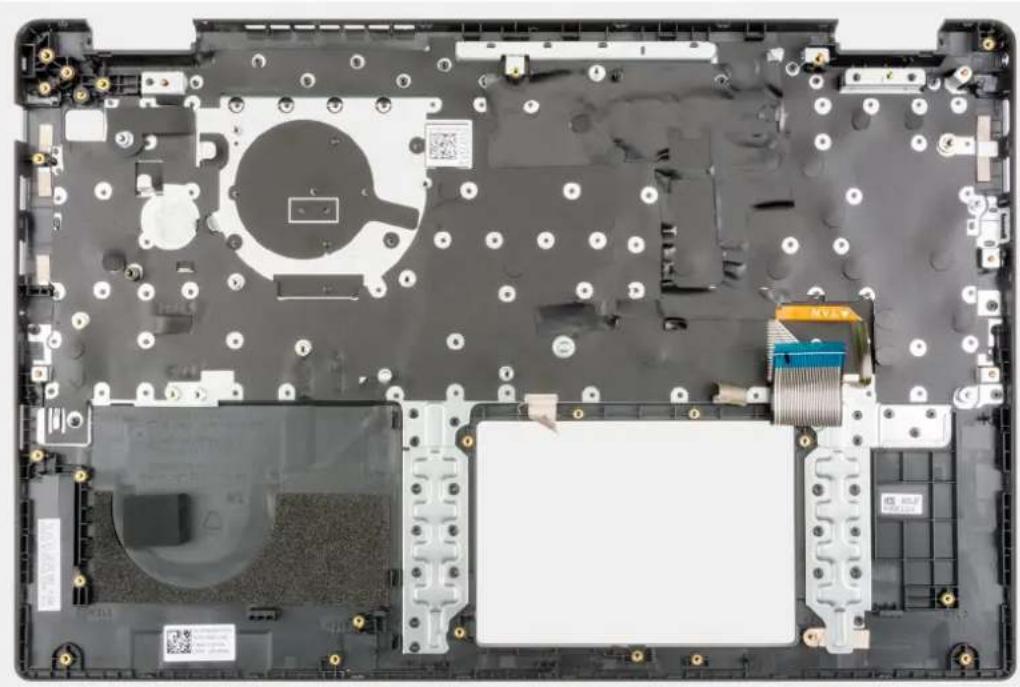

Assemblage du repose-poignets 87

Retrait de I'assemblage du repose-poignets. 87
Installation de I'assemblage de repose-poignets 88

Bordure d'écran. 90

Retrait de la cordure d'écran. 90
Installation de la cordure d'écran. 91

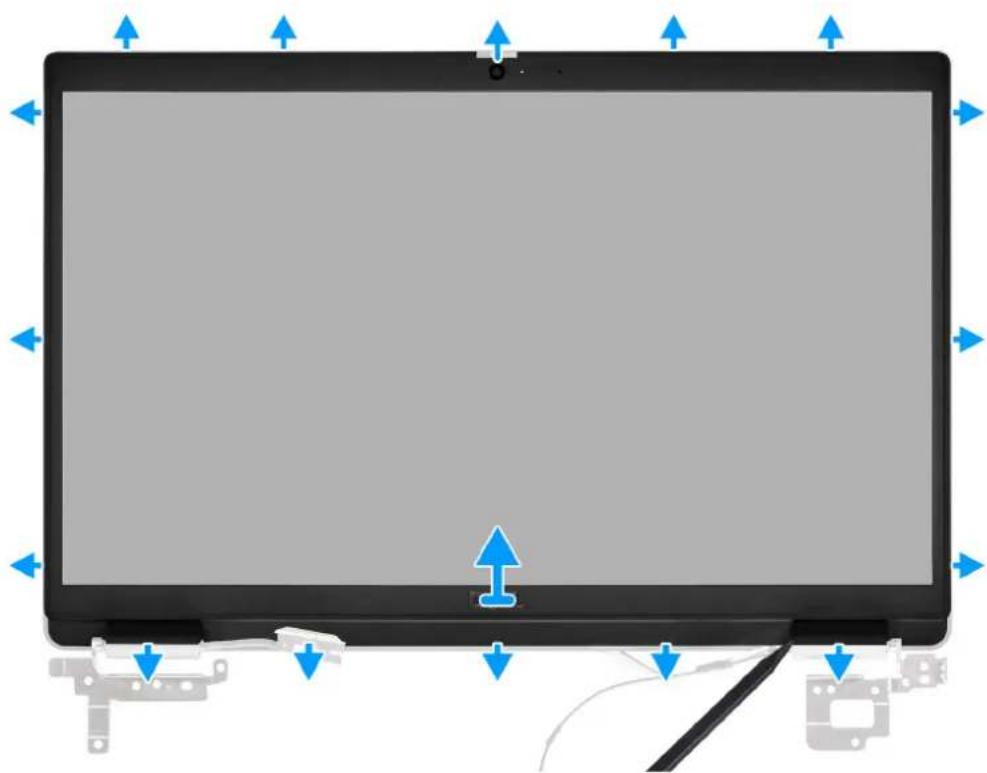

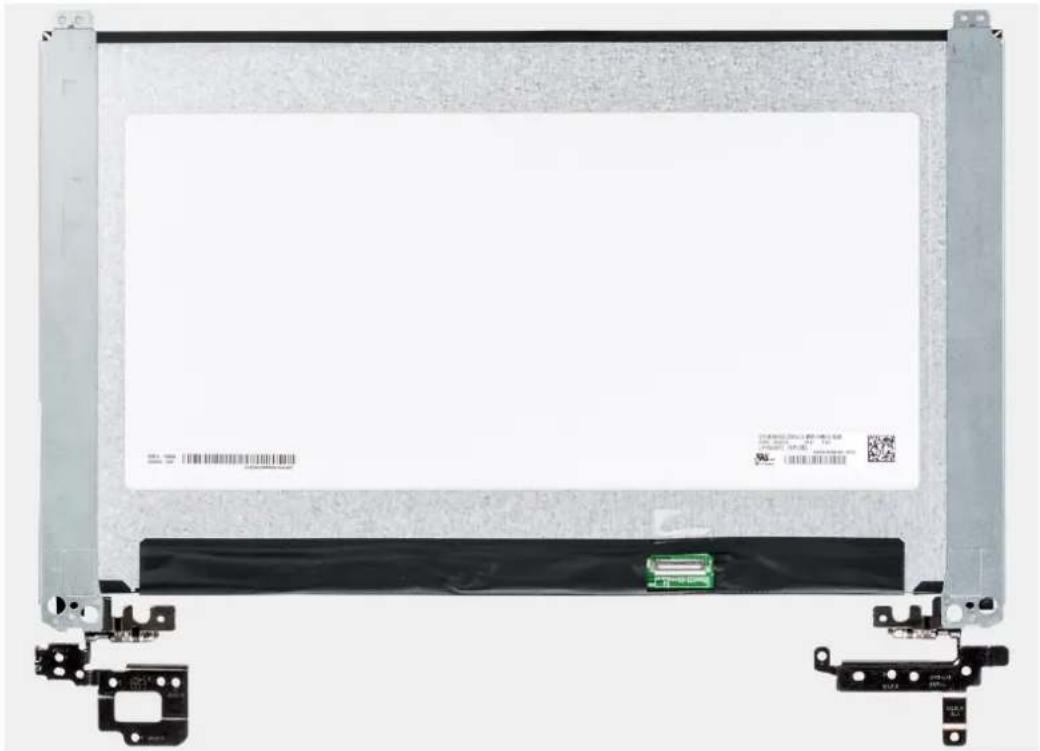

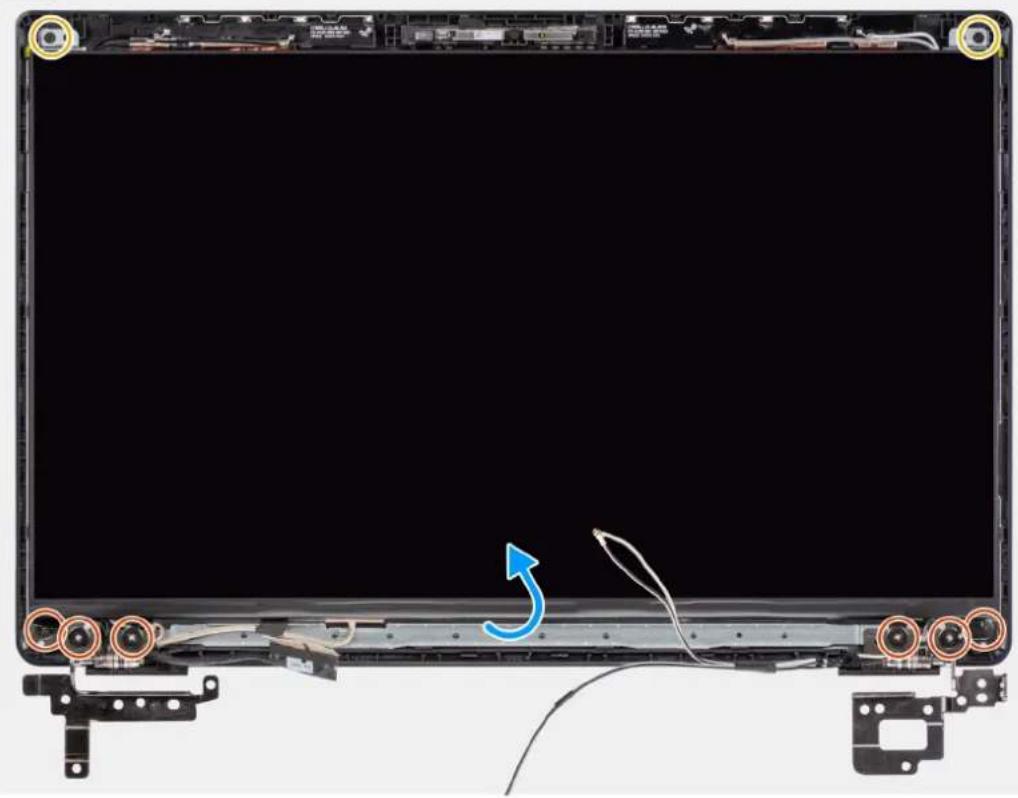

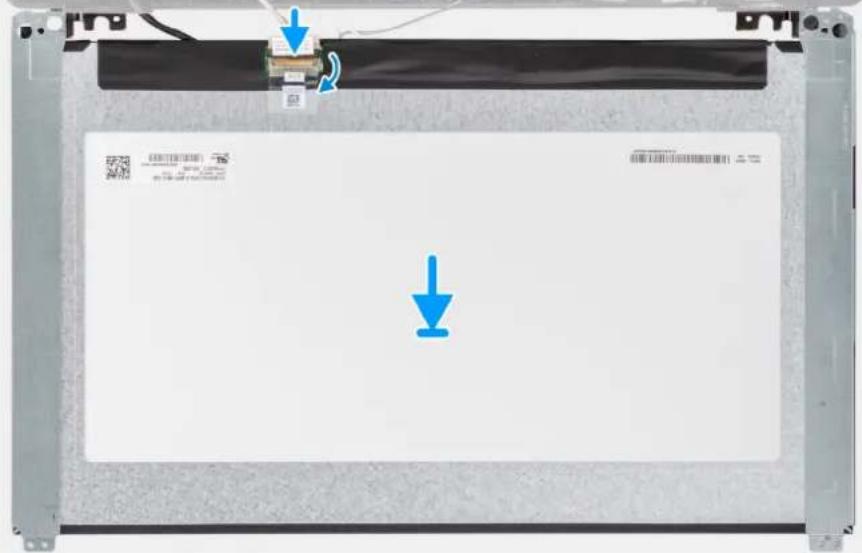

Panneau d'écran. 92

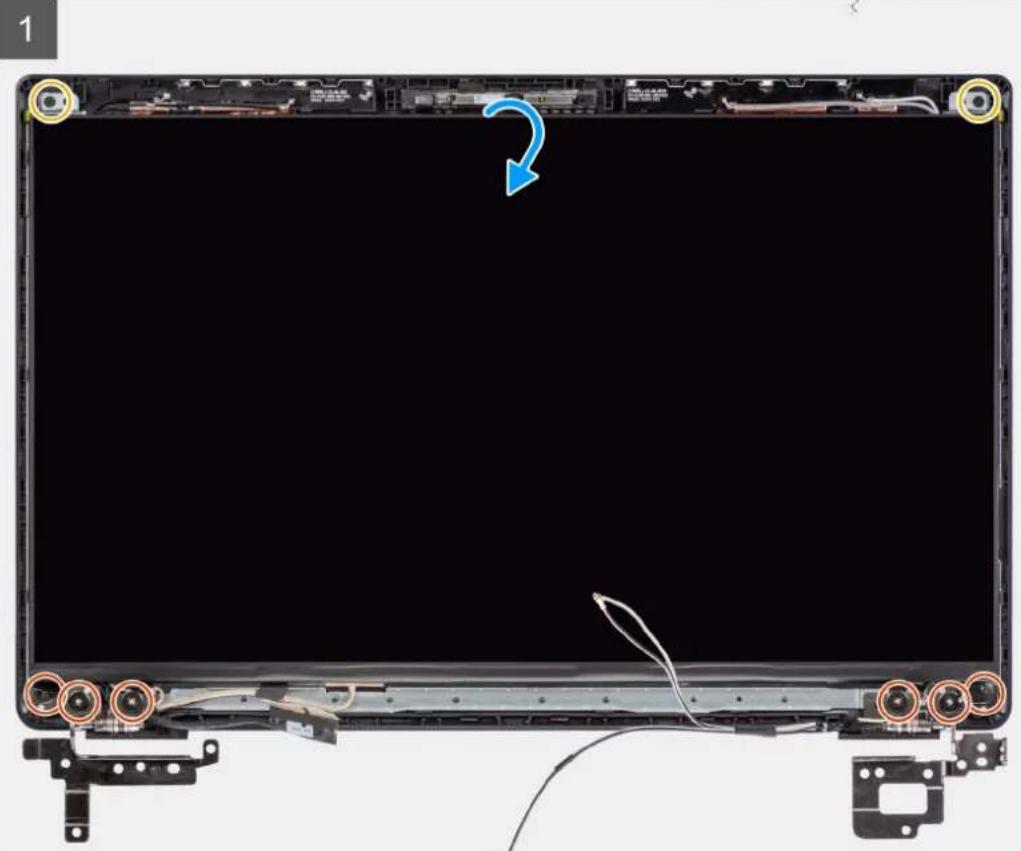

Retrait du panneau d'écran. 92
Installation du panneau d'écran. 95

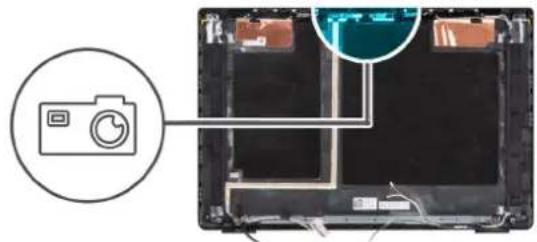

Camera. 98

Retrait de laamera 98
Installation de la webcam. 98

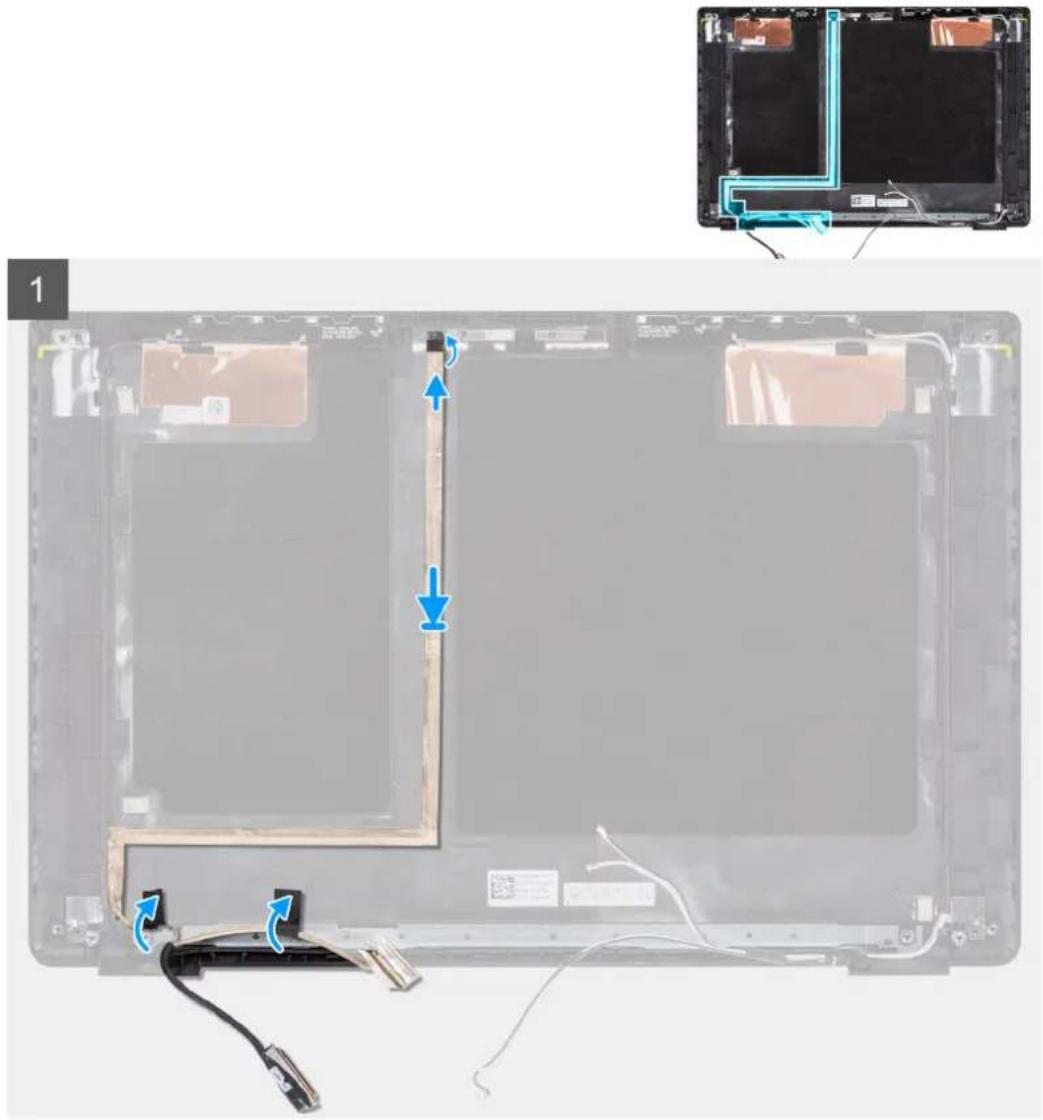

Cable d'écran. 99

Retrait du cable de I'ecran. 99
Installation du cable de I'ecran. 100

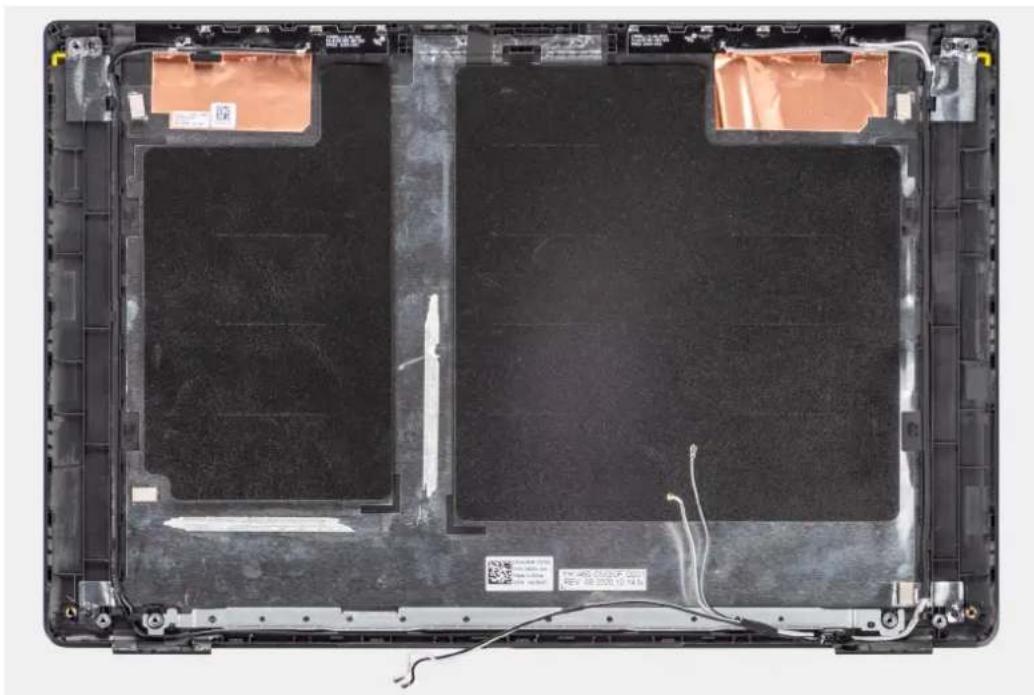

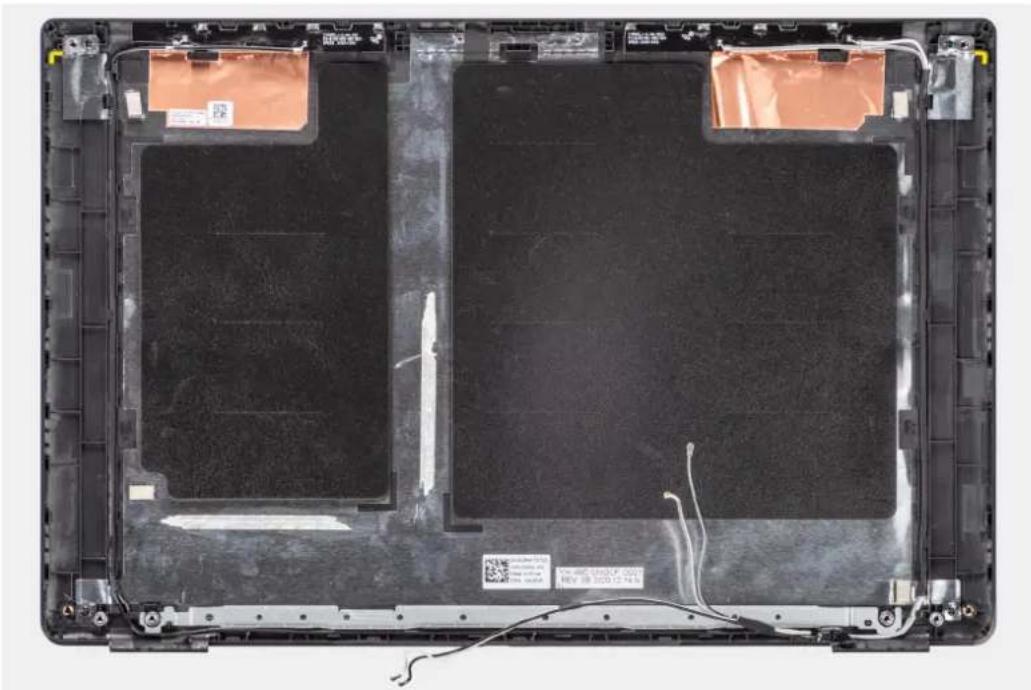

Capot arrriere de I'ecran. 102

Retrait du capot arrriere de I'ecran. 102
Installation du capot arrriere de I'ecran. 102

Chapitre 3: Pilotes et télécharges. 104

Chapitre 4: configuration du BIOS. 105

Présentation du BIOS. 105
Acces au programme de configuration du BIOS. 105
Touches de navigation 105
Menu Demarrage ponctuel (F12) 106
Options de configuration du système 106
Mise à jour du BIOS. 116

Mise à jour du BIOS dans Windows. 116
Mise à jour du BIOS dans Linux et Ubuntu 117
Mise à jour du BIOS à l'aide d'une clé USB dans Windows 117
Mise à jour du BIOS depuis le menu de démarriage pontuel. 117

Mot de passé système et de configuration 118

Attribution d'un mot de passse système ou de configuration. 118

Suppression ou modification d'un mot de passé du système ou de configuration existant. 119

Effacement des parametes CMOS. 119

Effacer les mots de passée système et du BIOS (configuration système). 120

Chapitre 5:Dépannage. 121

Manipulation des batteries lithium-ion rechargeables gonflées 121

Diagnostics Dell SupportAssist de verification des performances système avant démarrage. 121

Execution de la verification des performances système avant démarrage SupportAssist. 122

Auto-test intégré (BIST) 122

M-BIST 122

Test de rail d'alimentation LCD (L-BIST) 123

Auto-test intégré (BIST) de l'écran LCD. 123

Voyants de diagnostic du système 124

Récupération du système d'exploitation 126

Réinitialisation de l'horloge temps réel (RTC). 126

Options de support de sauvegarde et de recupération 126

Cycle de marche/arrêt Wi-Fi. 126

Élimination de l'électricité résiduelle (effectuer une réinitialisation matérielle) 127

Chapitre 6:Obtenir de I'aide et contacter Dell Technologies. 128

Intervention à l'intérieur de votre ordinateur

Consignes de sécurité

Suivez les consignes de sécurité ci-dessous pour protégéyer libre ordinateur des dégats potentiels et pour assurer libre sécurité personnelle. Sauf indication contraire, chaque procédure figurant dans ce document suppose que vous avez lu les consignes de sécurité fournies avec libre ordinateur.

AVERTISSEMENT: Avant d'intervenir à l'intérieur de votre ordinateur, lisez les informations de sécurité fournies avec cette ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité aux normes Dell.
AVERTISSEMENT: Déconnectez toutes les sources d'alimentation avant d'ouvrir le capot ou les panneaux de l'ordinateur. À la fin de l'intervention à l'intérieur de votre ordinateur, remettez en place l'ensemble des capots, panneaux et vis avant de brancher l'ordinateur sur une prise électrique.
PRECAUTION: Pour éviter d'endommager l'ordinateur, assurez-vous que la surface de travail est plane, propre et sèche.
PRECAUTION: Pour éviter d'endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact.
PRECAUTION : N'effectuez que les opérations de dépannage et réparations autorisées ou formulées par l'équipe du support technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou sur la page d'accueil de conformité aux normes Dell..
PRECAUTION: Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes.
PRECAUTION : Lorsque you débranchez un cable, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le cable lui-même. Certains cables sont équipés de connecteurs à languettes de verrouillage ou à vis molettes que vous doivent libérer avant de débrancher le cable. Lorsque you débranchez des cables, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lorsque you connectez des cables, assurez-vous que le connecteur du cable est correctement orienté et aligné avec le port.
PRECAUTION: Appuyez pour ejecter toute carte insérée dans le lecteur de carte mémoire.
PRECAUTION : Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables des ordinateurs portables. Les batteries gonflées ne doivent pas être utilisées. Elles doivent être replacées et mises au rebut de façon adaptée.
i REMARQUE : La couleur de suaive ordinateur et de certains composants peut differer de ceux ilustrés dans ce document.

Avant d'intervenir à l'intérieur de votre ordinateur

A propos de cette tâche

i REMARQUE : En fonction de la configuration que vous avez commande, les images presentees dans ce document peuvent etre differentes de�te ordinateur.

Étapes

1. Enregistrez et fermez tous les fichiers et quitterez tous les programmes ouverts.
2. Arrêtez l'ordinaire. Pour le système d'exploitation Windows, cliquez sur Demarrer > Alimentation > Arrêter.

REMARQUE : Si vous utilisez un autre système d'exploitation, consultez la documentation correspondante pour connaître les instructions relatives à l'arrêt de l'ordinateur.

1. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise électrique.
2. Deconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran).

PRECAUTION : Pour retirer un cable reseau, deconnectez-le d'abord de l'ordinateur, puis du périphérique reseau.

1. Retirez toute carte multimédia et tout disque optique de votre ordinateur, le cas échéant.

Passage en mode maintenance

Le mode maintenance permet aux utilisateurs d'interrompre immédiatement l'alimentation de l'ordinateur et d'effectuer des réparations sans débrancher le cable de la batterie de la carte système :

Pour passer en Mode maintenance :

1. Éteignez votre ordinateur et débranchez l'adaptateur secteur.
2. Maintenez la touche du clavier enfoncée et appuyez sur le bouton d'alimentation pendant 3 secondes ou jusqu'à ce que le logo Dell s'affiche à l'écran.
3. Appuyez sur une touche pour continuer.

REMARQUE : Si l'adaptateur secteur n'a pas ete debranche, un message yous invitant a le retirer s'affiche a Iecran. Retirez l'adaptateur secteur, puis appuyez sur une touche pour poursuivre la procedure du Mode maintenance.

REMARQUE : La procedure du Mode maintenance ignore automatiquement I'etape suivante si le Numéro de propriete de l'ordinateur n'est pas configuré à l'avance par le fabricant.

1. Lorsque le message suivant s'affiche à l'écran, appuyez sur une touche pour continuer. L'ordinateur émet trois bips courts et s'arrête immidiatement.

Une fois l'ordinaire arrêté, vous pouvez effectuer les procédures de remplacement sans déconnecter le cable de la batterie de la carte système.

Sortie du mode maintenance

Le mode maintenance permet aux utilisateurs d'interrompre immédiatement l'alimentation de l'ordinateur et d'effectuer des réparations sans débrancher le cable de batterie de la carte système.

Pour quitter le mode maintenance :

1. Brancher l'adaptateur secteur au port d'alimentation sur I'ordinateur.
2. Appuyez sur le bouton d'alimentation pour allumer l'ordinateur. L'ordinateur redemarrera automatiquement en mode de fonctionnement normal.

Instructions relatives à la sécurité

La section Consignes de sécurité détaillé les principales mesures à adopter avant d'executer une instruction de demontage.

Appliquez les consignes de securite ci-dessous avant toute procedure d'installation, de depannage ou de reparation impliquant une opération de demontage/remontage :

-Éteignez l'ordinateur et tous les péripériques connectés.
- Debranchez l'ordinateur de l'alimentation secteur.
- Déconnectez tous les cables réseau et périhériques de l'ordinateur.
- Utilisez un kit d'entretien sur le terrain contre les décharges electrostatiques pour travailler à l'intérieur de votre afin d'éviter les décharges electrostatiques.
- Àprouv avoir rétié un composant de l'ordinateur, place-le avec précaution sur un tapis antistatique.

• Portez des chaussures avec des semelles en caoutchounc non conductrices afin de réduire les risques d'électrocution.
• Débranche le système, appuyez sur le bouton d'alimentation et maintenez-le enforcé pendant 15 secondes pour décharger l'électricité résiduelle dans la carte système.

Alimentation de secours

Les produits Dell avec alimentation de secours doivent etre débranchés avant d'en ouvr le boitier. Les systèmes dotes d'une alimentation de secours restent alimentetes lorsquils sont eteints. L'alimentation interne permet de metre I'ordinateur sous tension (Wake-on-LAN) et de le basculer en mode veille a distance ; elle offre differentes fonctions de gestion avancée de l'alimentation.

Liaison

La liaison permet de connecter plusieurs conducteurs de terre à un même potentiel électrique. L'opération s'effectue à l'aide d'un kit de protection antistatique portable. Lorsque vous connectez un fil de liaison, vérifie que celui-ci est en contact avec du matériel vierge (et non avec une surface peinte ou non métallique). Assurez-vous que la dragonne est bien fixée et en contact direct avec votre peu. Retirez tous les bijoux tels que les montres, bracelets ou bagues avant demettre l'équipment et vous-même à la terre.

Protection contre les décharges electrostatiques

L'ESD est une préoccupation majeure lorsque vous manipuez des composants électroniques, en particulier des composants sensibles tels que les cartes d'extension, les processeurs, les barrettes DIMM de mémoire et les cartes système. De très légères charges peuvent endommager les circuits d'une manière qui n'est pas toujours évidente, menant par exemple à des problèmes intermittents ou une durée de vie plus courte du produit. Alors que le secteur s'efforce de réduire les besoin en énergie et de renforcer la densité, la protection contre les décharges électrostatiques est une préoccupation croissant.

Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorenant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. Pour cette raison, certaines méthodes de manipulation de pièces approvées précédrement ne sont plus applicables.

Deux types de dommages liés aux décharges électrostatiques sont reconnus : les défaillances catastrophiques et les pannes intermittentes.

• Catastrophiques - Les defaillances catastrophiques représentent environ 20% des pannes liées aux décharges electrostatiques. Les dommages provoquent un arrêt immédiat et complèt des fonctionnalités de l'appareil. À titre d'exemple de panne catastrophephique, on peut citer le cas d'une barrette de mémoire DIMM qui aprecedement reçu un choc statique et qui générite immidiatement un symptôme de type « Pas de POST/Pas de video » et émet un code sonore indiquant une mémoire manquante ou non opérationnelle.
• Intermittentes - Les pannes intermittentes représentent environ 80% des pannes liées aux décharges electrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps, lorsque des dommages se produit, ils ne sont pas immédiatement reconnaissables. La barrette de mémoire DIMM reçoit une décharge electrostatique dont la trace est faible et dont les dommages ne s'accompagnent d'aucun symptôme immédiat. La trace affaiblie peut prendre des semaines ou des mois à disparaitre et, dans l'intervalle, peut entraîner une dégradation de l'intérgrité de la mémoire, des erreurs intermittentes de mémoire, etc.

Procedez comme suit pour éviter tout dommage causé par les décharges electrostatiques :

• Portez un bracelet antistatique filaire correctement mis à la terre. L'utilisation de bracelets antistatiques sans fil n'est plus autorisé ; ils n'offrent pas une protection adequate. Toucher le chassin avant de manipuler les pieces ne garantit pas une protection adequate contre les décharges electrostatiques sur les piecesprasentant une sensibilité accrue aux dommages electrostatiques.
• Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez des tapis de sol et de plan de travail antistatiques.
  Lorsque you dablez un composant sensble a l'ecricite statique de son carton, ne le retrez pas de son emballage antistatique avant detre pret a Iinstaller dans voire appareil. Avant doter l'emballage antistatique, veillez a decharger toute l'electricite statique de voire corps.
  Avant de transporter un composant sensible à l'électricité statique, placez-le dans un emballage ou une boîte antistatique.

Service Kit de terrain contre les décharges electrostatiques

Un Service Kit sur le terrain non surveilé est le plus souvent utilisé. Chaque Service Kit comprend trois composants principaux : un tapis antistatique, une dragonne et un fil de connexion.

PRECAUTION : Il est essentiel de tener les apparèils sensibles aux décharges électrostatiques à l'écart des pièces internes qui sont des isolants et souvent hautement charges, telles que les boîtiers en plastique des dissipateurs de chaleur.

Environnement de travail

Avant de déployer le Service Kit ESD sur site, évaluer la situation chez le client. Par exemple, le déploiation du kit pour un environnement serveur est différent de celui d'un environnement de bureau ou portable. Les serveurs sont généralement installés dans un rack à l'intérieur d'un datacenter ; les ordinateurs de bureau ou portables sont généralement places sur des bureaux ou des armoires. Prévoyez toujours un grand espace de travail plat et ouvert, sans encombrement et suffisamment grand pour déployer le kit ESD avec un espace supplémentaire pour accueiller le type d'ordinateur à réparer. L'espace de travail doit également être exempt d'isolants susceptibles de provoquer un événement ESD. Sur la zone de travail, les isolants tels que le polystyrene expansé et autres plastiques doivent toujours être éloignés d'au moins 12 pouces ou 30 centimétres des pieces sensibles avant de manipuler physique tout composant de matériel.

Emballage résistant à l'électricité statique

Tous les apparciels sensibles aux decharges electrostatiques doivent etre expediés et reus dans un emballage antistatique. Les sacs metalliques blindes contre I'electricite statique sont préferables. Cependant, youe nevez tous returner la piece endommagee en utilisant me meme sac ESD et I'emballage dans lequel la nouvelle piece est arrivée. Le sac ESD doit etre plie et fermé avec du ruban adhesif et le meme materiau d'emballage en mousse doit etre utilise dans la boite d'origine dans laquelle la nouvelle piece est arrivée. Les apparciels sensibles aux decharges electrostatiques ne doivent etre retires de I'emballage que sur une surface de travail protégée contre les decharges electrostatiques, et les pieces ne doivent jamais etre placees sur le dessus du sac ESD, car seul l'intérieur du sac est protégé. Placez tous les pieces dans voire main, sur le tapis ESD, dans I'ordinateur ou dans un sac antistatique.

Composants d'un Service Kit de terrain contre les décharges electrostatiques

Les composants d'un Service Kit de terrain contre les décharges electrostatiques sont les suivants :

Tapis antistatique: ce tapis dissipatif vous permet de poser vos pieces lors des procedures d'entretien. Lorsque vous utilisez un tapis antistatique, votre bracelet antistatique doit etre bien ajuste et le fil de connexion doit etre raccordé au tapis et au materiel verge de l'ordinateur sur lequel vous travailliez. Une fois le tapis deployecorrectement, les pieces de rechange peuvent etre retirees du sac ESD et placees directement sur le tapis. Les composants sensibles aux decharges electrostatiques sont protégés dans voitre main, sur le tapis antistatique, dans I'ordinateur ou a l'intérieur d'un sac ESD.
- Bracelet antistatique et fil de liaison : ces deux éléments peuvent être directement connectés à votre poignet et au matériel vierge de l'équipment lorsque l'utilisation du tapis antistatique n'est pas requise. Dans le cas contraire, ils peuvent être connectés au tapis antistatique afin de protégger les composants qui sont temporairement placés sur ce dernier. La connexion physique du bracelet et du fil de connexion entre votre peu, le tapis ESD et le matériel est connue sous le nom de liaison. N'utilise que des Service Kits de terrain avec un bracelet antistatique, un tapis et un fil de connexion. N'utilise jamais debracelets sans fil. N'oubliez pas que les fil internes d'un bracelet antistatique sont sujets à des dommages liés à l'usure normale et doivent être vérifiés régulierement avec un testeur de bracelet antistatique afin d'éviter les dommages accidentels du matériel liés à l'électricité statique. Il est recommendé de tester le bracelet et le fil de liaison au moins une fois par semaine.
- Testeur pour bracelet antistatique : les fils à l'intérieur du bracelet antistatique sont sujets à l'usure. Lorsque vous utilisez un kit non surveilé, il est recommendé de tester régulièrement le bracelet avant chaque demande d'intervention et, au minimum, une fois parSEMaine. Un testeur de bracelet est la meilleure methode pour effectuer ce test. Si vous ne disposez pas de votre propre testeur de bracelet, adressez-vous à yours bureau regional pour savoir s'il en possede un. Pour effectuer le test, branchez le fil de connexion du bracelet antistatique sur le testeur lorsque vous le portez au poignet et appuyez sur le bouton. Une LED verte s'allume si le test est réussi ; une LED rouge s'allume et une alarmé retentit si le test échoue.

REMARQUE : Il est conseilé de tousjus utilise la dragonne de mise à la terre ESD traditionnelle et le tapis de protection antistatique lors de l'entretien des produits Dell. De plus, il est essentiel de garder les pieces sensibles à I'ecart de toutes les pieces isolantes pendant I'entretien de I'ordinateur et d'utiliser des sacs antistatiques pour transporter les composants sensibles.

Transport des composants sensibles

Afin de garantir le transport sécurisé des composants sensibles à l'électricité statique (remplacement ou retard de pieces à Dell, par exemple), il est essentiel d'insérer ces derniers dans des sachets antistatiques.

Après une intervention à l'intérieur de votre ordinateur

À propos de cette tâche

PRECAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement.

Étapes

1. Remettez en place toutes les vis et assurez-vous qu'elles sont toutes bien fixées à l'intérieur de l'ordinaireur.
2. Branche les dispositifs externes, les peripheriques et les cables que vous avez retirés avant d'intervenir sur votre ordinateur.
3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retired avant d'intervenir sur voitre ordinateur.
4. Branchez l'ordinateur et tous les péripériques connectés à leurs prises électriques respectives.
5. AllumezVote ordinateur.

Retrait et installation de composants

REMARQUE : En fonction de la configuration que vous avez commandee, les images presentees dans ce document peuvent etre differentes de�te ordinateur.

Outils recommends

Les procedures dans ce document peuvent nécessiter les outils suivants :

• Tournevis cruciforme n° 0
• Pointe en plastique

Listedesvis

Le tableau suivant contient la liste des vis et leur représentation visuelle.

Tableau 1. Listedes vis

Composant Type de vis Quantité Image
Cache de fond Vis imperables 9
Support du disque SSD M.2 M2x3 1

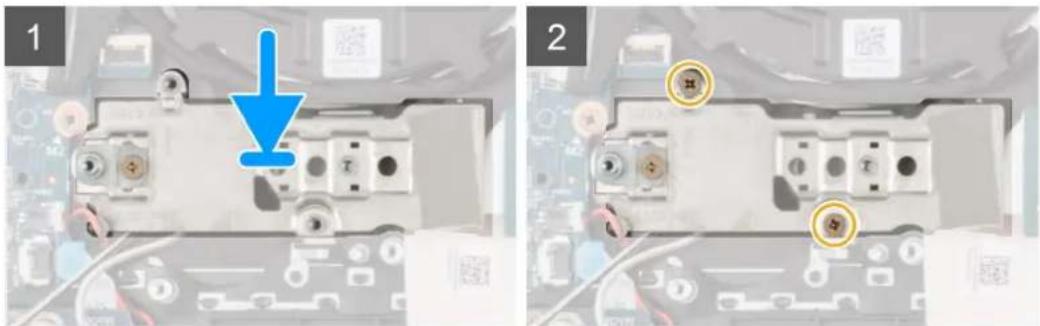

Support de conversion de disque SSD M.2 M2x3 1
Plaque de conversion du disque SSD M.2 M2x3 2
Module du disque dur M2X4.5 4
Disque dur M3x3 4
carte WLAN M2x3 1
Carte WWAN M2x3 1
Ventilateur système M2x3 2
Batterie à 3 cellules	M2x3 3
Batterie à 4 cellules	M2x3 4

Tableau 1. Listedes vis (suite)

Composant Type de vis Quantité Image

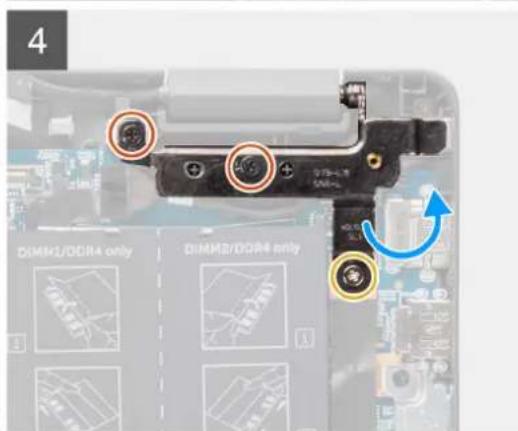

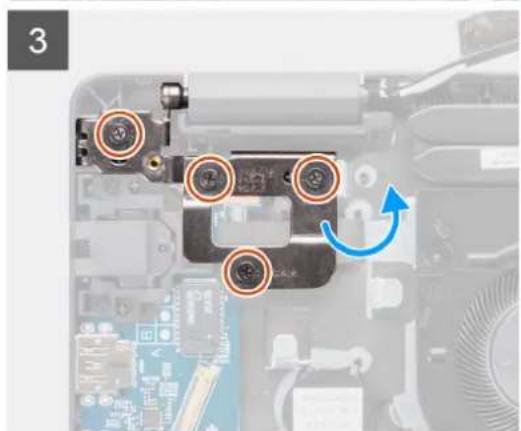

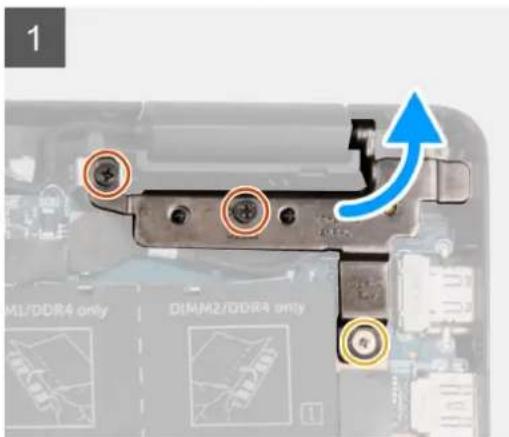

Charnières de l'écran M2,5x5	M2,5x4	61
Support deARNière M2,5x3 6
	M2,5x3 2
Assemblage du dissipateur de chaleur	Vis imperdables	7 (pour les systèmes équipés d'une carte graphique séparée)4 (pour les systèmes équipés d'une carte graphique intégrée)
Port de l'adaptateur secteur M2,5x6 2
	M2,5x4 1
	M2x3 1
Port Ethernet M2x5 2
Carte d'E/S M2x3 2
Carte système M2x2 2
Support du pavé tactile M2x2,5 3
Module du pavé tactile M2x2 4
Carte d'E/S WWAN M2x3 2

Principaux composants de votre système

14 Retrait et installation de composants

1. Cache de fond
2. Batterie
3. Module de mémoire
4. carte WLAN
5. Disque SSD
6. Support de conversion du disque SSD
7. Carte WWAN
8. Port de l'adaptateur secteur

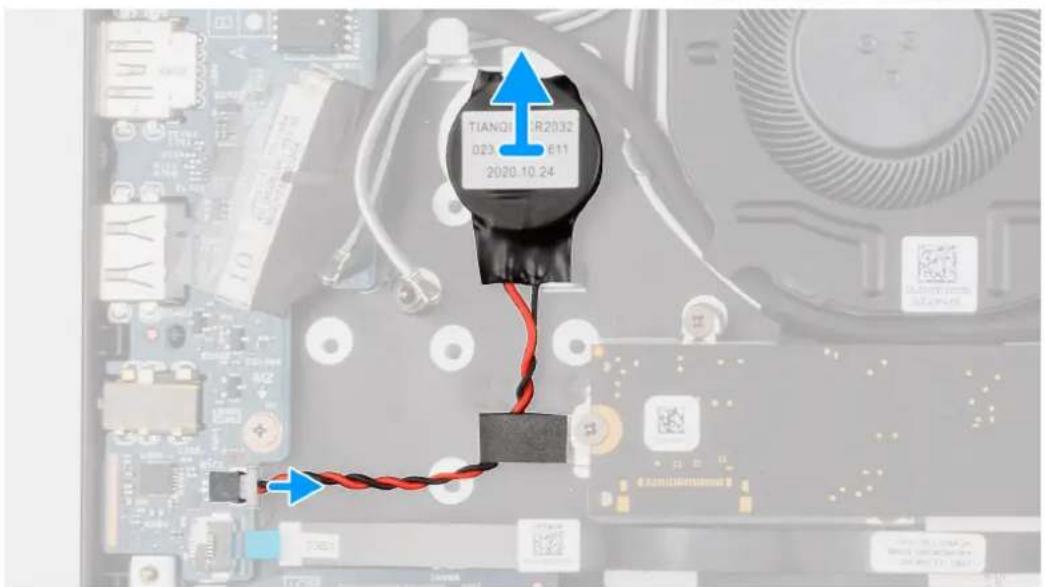

9. Pile bouton
10. Support du pavé tactile
11. Carte système
12. Pavé tactile
13. Assemblage du chassin/repose-poignets de I'ordinateur
14. Assemblage d'écran
15. Carte d'E/S WWAN
16. Carte d'E/S
17. Ventilateur système
18. Assemblage du dissipateur de chaleur
19. Port Ethernet
20. Carte du bouton d'alimentation

REMARQUE : Dell fournit la liste des composants et leurs numérores de reférence pour la configuration système d'origine achetée. Ces pieces sont disponibles en fonction des garanties achétées par le client. Contactez votre agent commercial Dell pour connaître les options d'achat.

Carte microSD

Retrait de la carte microSD

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

A propos de cette tâche

L'imague suivantefournit une representation visuelle de la procedure de retrait de la carte microSD.

Étapes

1. Poussez la carte microSD pour la libreter du logement.
2. Retirez la carte microSD de l'ordinateur.

Installation de la carte microSD

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imague suivantefournit une representation visuelle de la procedure d'installation de la carte microSD.

Étapes

Insérez la carte microSD dans son logement jusqu'à ce que vous entendiez un clinc.

Étapes suivantes

1. Suivez la procedure décrite dans la section après une intervention à l'intérieur de votre ordinateur.

Plateau de carte SIM

Retrait du plateau de carte SIM

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.

A propos de cette tâche

i REMARQUE : La procedure suivant s'applique uniquement aux ordinateurs compatibles avec 4G LTE.

L'imague suivante fournit une representation visuelle de la procedure de retrait du plateau de la carte SIM.

Étapes

1. Inserez la broche de retrait de la carte SIM dans la fente de dégagement pour libérer le plateau de la carte SIM.
2. Enoncez la broche pour degager le verrou et ejectez le plateau de la carte SIM.
3. Faites glisser le plateau de carte SIM hors du logement sur I'ordinateur.
4. Retirez la carte MicroSIM de son plateau.
5. Faites glisser le plateau de la carte SIM dans le logement sur l'ordinateur.

Installation du plateau de la carte SIM

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

REMARQUE : La procedur suivante s'applique uniquement aux ordinateurs compatibles avec 4G LTE.

L'imague suivant une representation visuelle de la procedure d'installation du plateau de la carte SIM.

Étapes

1. Inserez la broche de retrait de la carte SIM dans la fente de dégagement pour retarder le plateau de la carte SIM.
2. Enoncez la broche pour degager le verrou et ejectez le plateau de la carte SIM.
3. Faites glisser le plateau de carte SIM hors du logement sur I'ordinateur.
4. Alignez et place la carte MicroSIM dans le logement dédié sur le plateau de la carte SIM.
5. Faites glisser le plateau de la carte SIM dans le logement sur l'ordinateur.

Étapes suivantes

1.Installez la carte microSD.
2. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérieur de votes ordinateur.

Cache de fond

Retrait du cache de fond

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.

A propos de cette tâche

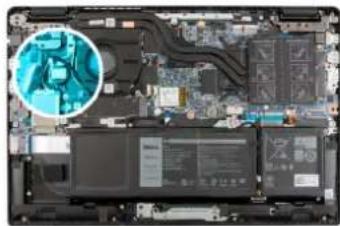

Les images suivantes indiquent l'emplacement du cache de fond et fournissant une representation visuelle de la procEDURE de retrait.

Étapes

1. Desserrez les neuf vis imperdables qui fixent le cache de fond à l'assemblage de repose-poignets.
2. à l'aide d'une pointe en plastique, faites levier sur le cache de fond pour l'ouvrir en commençant par les encoches situées dans les retraits en forme de U pres des charnières sur le bord supérieur du cache de fond.
3. Soulevez et retirez le cache de fond du boitier.

PRECAUTION: Soulevez delicatement le cache de fond pour le retirer du boitier afin d'eviter de casser les loquets.

Installation du cache de fond

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

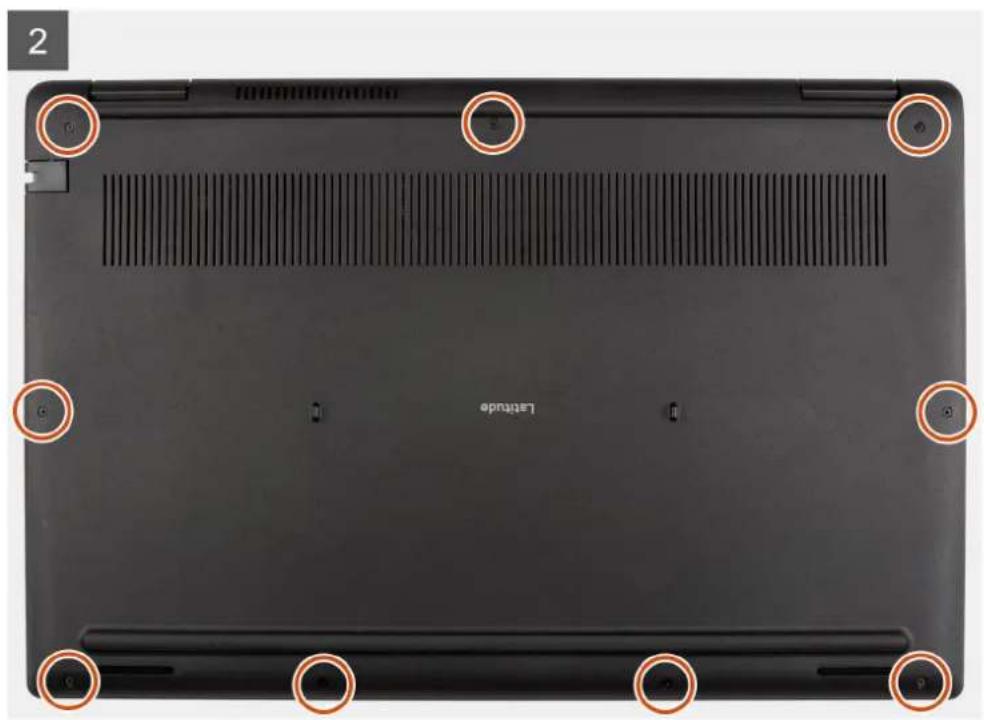

Les images suivantes indiquent l'emplacement du cache de fond et fournissant une representation visuelle de la procedure d'installation.

Étapes

1. Alignez et positionnez le cache de fond sur l'assemblage de repose-poignets, puis encliqueze le cache de fond.
2. Serrez les neuf vis imperdables pour fixer le cache de fond au boitier de l'ordinateur.

Étapes suivantes

1. Quittez le mode maintenance.
2. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
   3.Installez la carte microSD.
3. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérieur de votes ordinateur.

Câble de la batterie

Précautions relatives à la batterie lithium-ion rechargeable

PRECAUTION:

• Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables.

• Déchargez complètement la batterie avant de la retireur. Débranchez l'adaptateur secteur de l'ordinateur et faites fonctionner l'ordinateur uniquement sur batterie : la batterie est complètement déchargeé lorsque l'ordinateur ne s'allume plus quand vous appuyez sur le bouton d'alimentation.
  La batterie ne doit pas etre ecrasée, abimee, transpercee avec des objets etrangers ou laissee tober.
  N'exposez pas la batterie a des temperatures elevees. Ne désassemblez pas les modules de batterie et les cellules.

• N'appuyez pas sur la batterie.

• Ne pliez pas la batterie.

N'tutilisez pas d'outils,quels quils soient,pour faire levier sur la batterie.

• Pendant la maintenance de ce produit, assurez-vous qu'aucune vis n'est perdue ou mal placee, afin d'eviter toute perforation ou tout dommage accidentel de la batterie et d'autres composants de I'ordinateur.
  Si la batterie reste coince dans voire ordinateur a la suite d'un gonflement, n'essayez pas de la librer. En effet, perforer, plier ou ecraser une batterie lithium-ion rechargeable peut etre dangereux.Dans ce cas, contactez le support technique Dell pour obtenir de I'aide.Reportez-vous a la section Contacter le support technique sur le site de support Dell.
• Achetez toujours des batteries authentiques sur le site Dell ou auprès de revendeurs ou partenaires Dell agreés.
• Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. Pour obtenir des instructions sur la manipulation et le remplacement des batteries lithium-ion rechargeables gonflées, consultez la section Manipulation des batteries lithium-ion rechargeables gonflées.

Retrait du cable de la batterie

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.

A propos de cette tâche

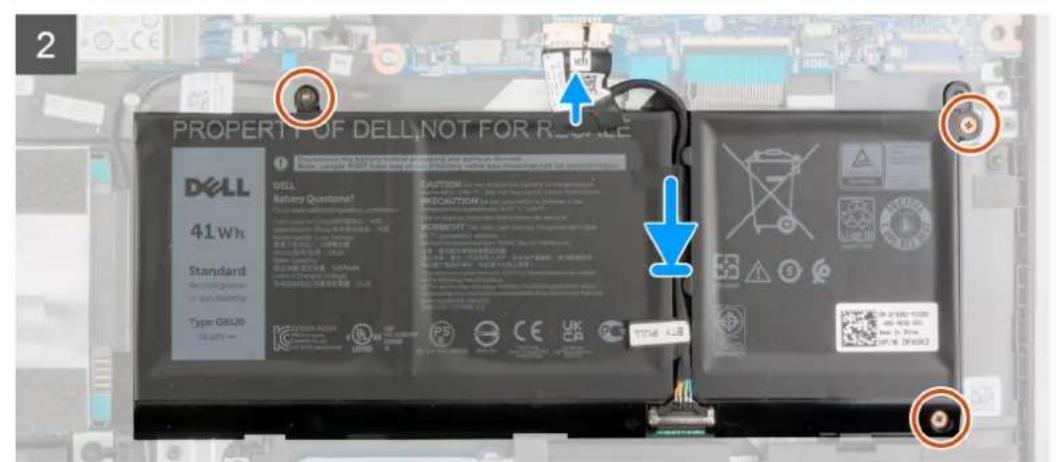

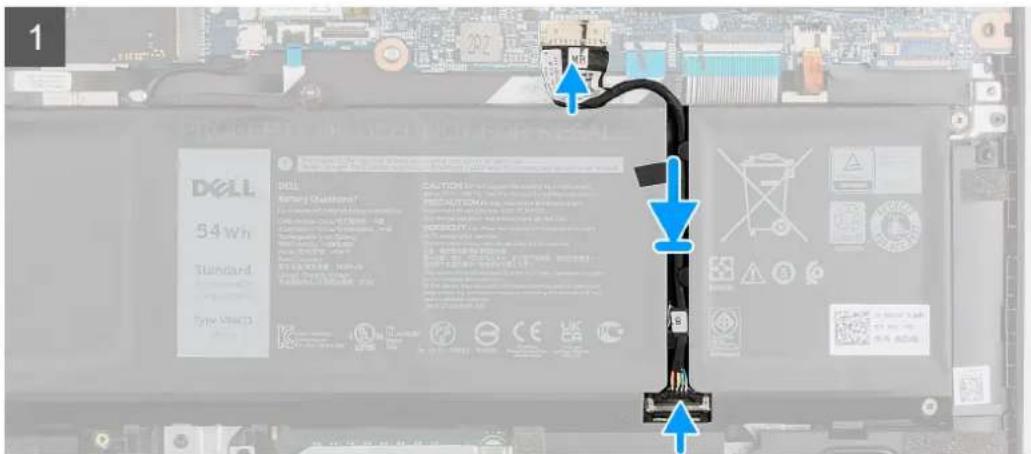

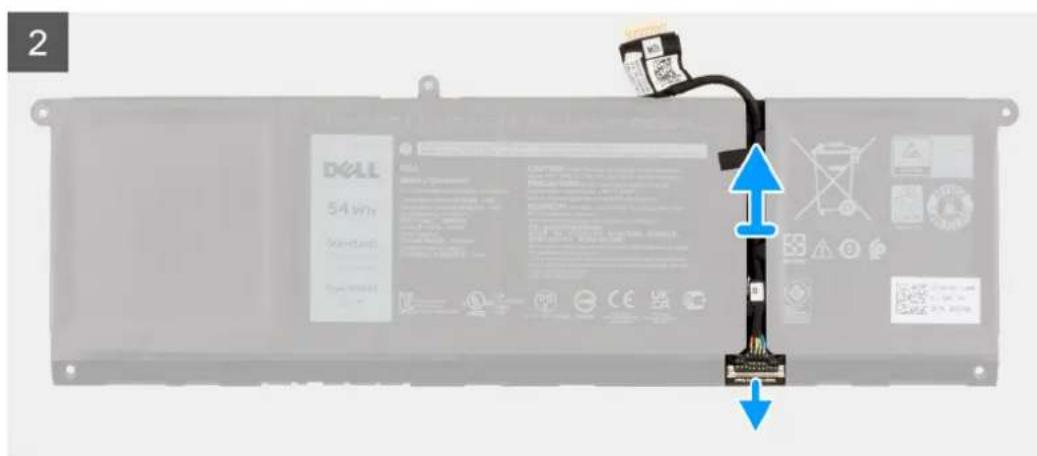

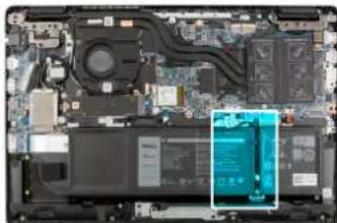

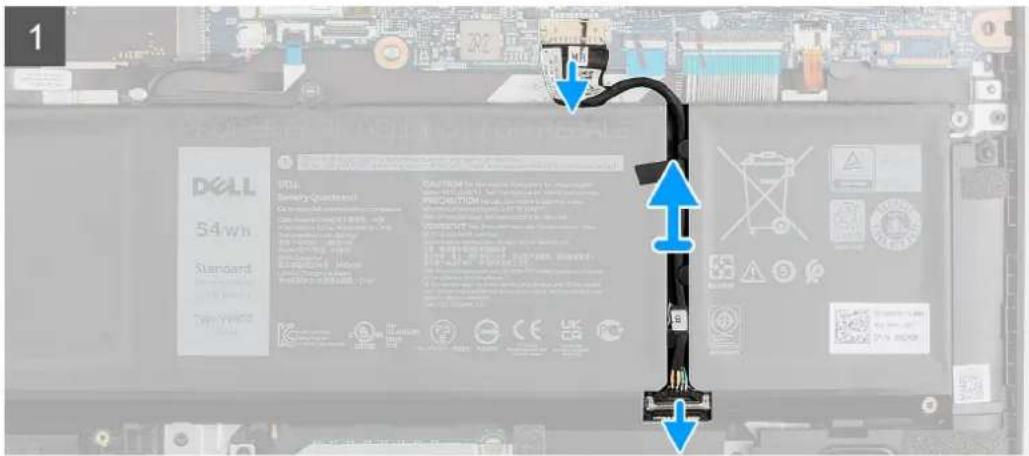

L'imague suivante indique l'emplacement du cable de la batterie et fournit une representation visuelle de la procEDURE de retrait.

Étapes

1. Deconnectez du connecteur situé sur la carte système le cable de la batterie.
2. Faites glisser le métal au-dessus du connecteur de la batterie pour le déverrouiller.
3. Decollez les rubans adhesifs et retirez le cable de la batterie du guide d'acheminement sur la batterie.
4. Debranche le cable de la batterie de son connecteur sur la batterie.

Installation du cable de la batterie

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tache

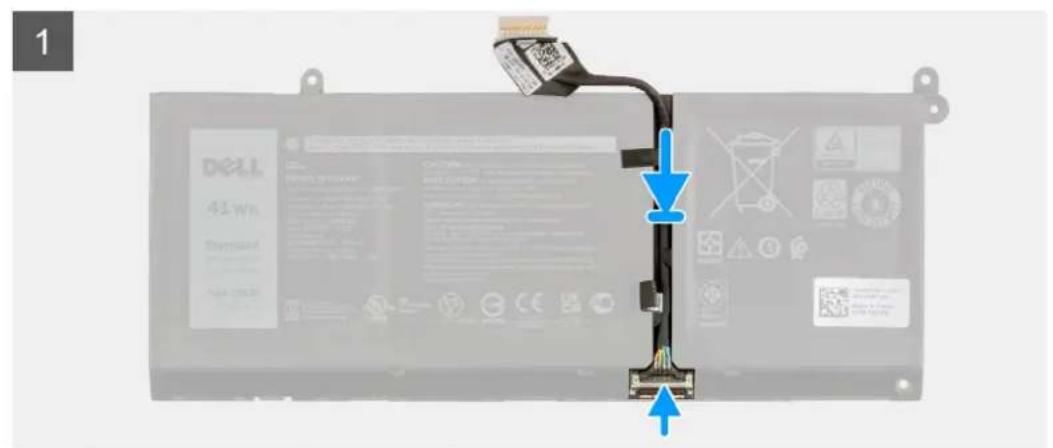

L'image suivante indique l'emplacement du cable de la batterie et fournit une representation visuelle de la procedure d'installation.

Étapes

1. Connectez le cable de batterie au connecteur situé sur la batterie.
2. Faites glisser le métal au-dessus du connecteur de la batterie pour le verrouiller.
3. Achemine le cable de la batterie dans le guide d'acheminement de la batterie et collez les rubans adhesifs.
4. Connectez le cable de la batterie au connecteur situé sur la carte système.

Étapes suivantes

1. Installez le cache de fond.
2. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
   3.Installez la carte microSD.
3. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérieur de votes ordinateur.

Module de mémoire

Retrait du module de mémoire

Préquis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.

3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.

4. Passez en mode maintenance.

5. Retirez le cache de fond.

A propos de cette tâche

La figure suivant e indique l'emplacement du module de mémoire et fournit une représentation visuelle de la procédure de retrait.

i REMARQUE:L'emplacement du module de memoire peut varier en fonction de la configuration commande.

Étapes

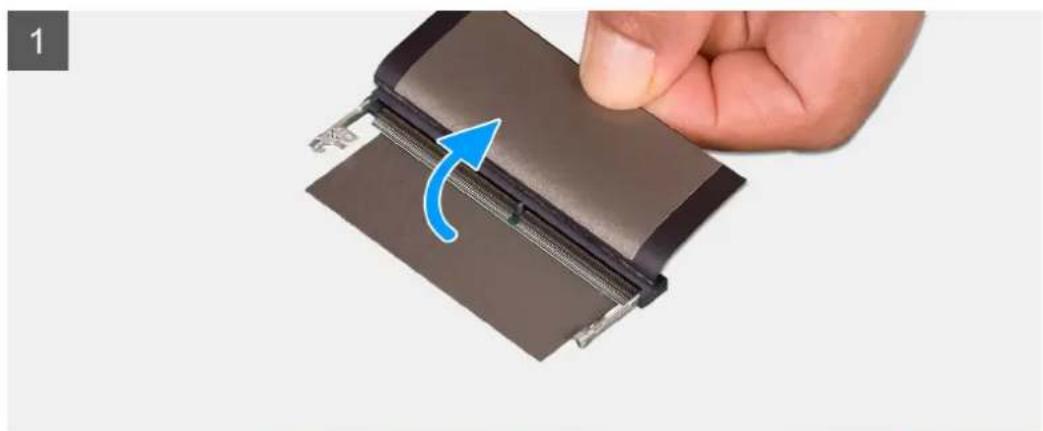

1. Soulevez le film mylar pour acceder au module de mémoire.
2. Faites levier sur les clips de fixation du module de mémoire jusqu'à ce que celui-ci s'éjecte.
3. Retirez le module de mémoire de son emplacement.

Installation du module de mémoire

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

La figure suivante indique l'emplacement du module de mémoire et fournit une représentation visuelle de la procédure d'installation.

REMARQUE : L'emplacement du module de mémoire peut varier en fonction de la configuration commande.

Étapes

1. Soulevez le film mylar pour acceder au logement du module de mémoire.
2. Alignez l'encoche du module de mémoire avec la languette située sur son logement.
3. Faites glisser fermement le module dans le logement à l'oblique.
4. Enforcez le module de mémoire jusqu'à ce qu'il s'enclenche.

REMARGUE: Si vous n'entendez pas de déclic, retirez le module mémoire et réinstallé-le.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procedure decrite dans la section Apre une intervention a l'intérieur de voter ordinateur.

Disque SSD M.2

Retrait du disque SSD M.2 2230

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

À propos de cette tâche

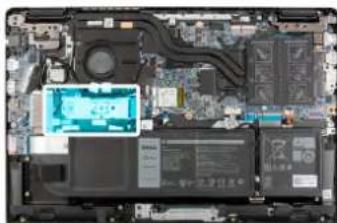

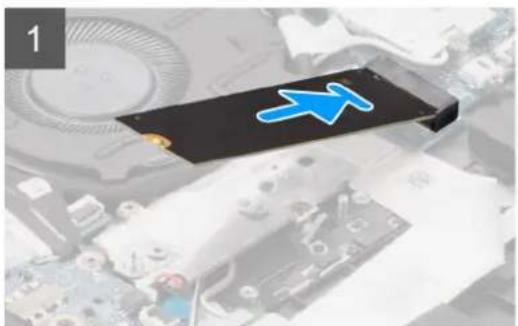

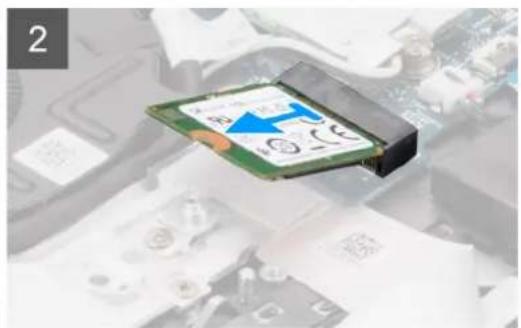

L'image suivante indique l'emplacement du disque SSD et fournit une representation visuelle de la procEDURE de retrait.

1x
M2x3

Étapes

1. Retirez la vis (M2x3) qui fixe le disque SSD à la carte système.
2. Faites glisser le disque SSD et retirez-le de son logement sur la carte système.

Installation du disque SSD M.2 2230

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imag suivante indique l'emplacement du disque SSD et fournit une representation visuelle de la procedure d'installation.

1x
M2x3

Étapes

1. Alignez l'encoche du disque SSD avec la languette située sur le logement du disque SSD.
2. Faites glisser le disque SSD dans son logement sur la carte système.
3. Remettez en place la vis (M2x3) pour fixer le disque SSD à la carte système.

Étapes suivantes

1. Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Installes la carte microSD.
5. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de votre ordinateur.

Retrait du disque SSD M.2 2280

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

À propos de cette tâche

L'imag suivante indique l'emplacement du disque SSD et fournit une representation visuelle de la procedure de retrait.

1x
M2x3

Étapes

1. Retirez la vis (M2x3) qui fixe le disque SSD à la carte système.
2. Faites glisser le disque SSD et retirez-le de son logement sur la carte système.

Installation du disque SSD M.2 2280

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imague suivante indique l'emplacement du disque SSD et fournit une representation visuelle de la procedure d'installation.

1x
M2x3

Étapes

1. Alignez l'encoche du disque SSD avec la languette située sur le logement du disque SSD.

2. Faites glisser le disque SSD dans son logement sur la carte système.

3. Remettez en place la vis (M2x3) pour fixer le disque SSD à la carte système.

Étapes suivantes

1. Installes le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
   4.Installez la carte microSD.
4. Suivez la procedure décrite dans la section Àpres une intervention à l'intérieur de votre ordinateur.

Support de conversion de disque SSD M.2

Remise en place du support de conversion du disque SSD M.2

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez le SSD M.2.

À propos de cette tâche

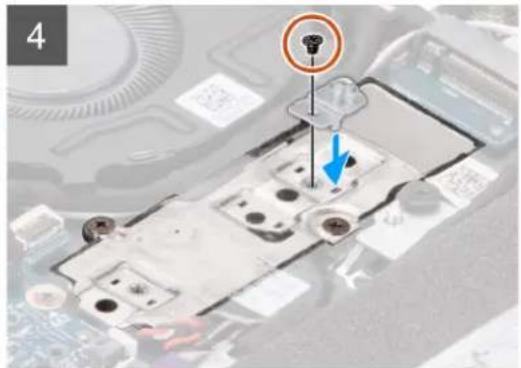

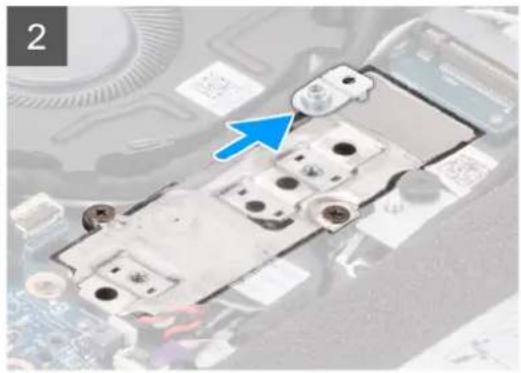

L'imag suivante indique l'emplacement du support de conversion du disque SSD M.2 et comment il peut ettre utilise pour s'adapter a des disques SSD de longueur differente.

REMARQUE : L'imague suivanteprovientdesystemeslivresavecunecarte graphiqueseparée.Lacartesystemepresenteanew configurationdifferentepourlesystemeslivresavecdescartegraphiquesintegregees.

1x
M2x3

Étapes

1. Retirez la vis (M2x3) qui fixe la plaque de conversion du disque SSD au support de conversion du disque SSD.
2. En fonction du type de disque SSD (M.2 2230/M.2 2280), returnez, alignez et inserez le support de conversion du disque SSD dans son logement.
3. Installéz la vis (M2x3) qui fixe le support de conversion du disque SSD à la plaque de conversion du disque SSD.

Plaque de conversion du disque SSD M.2

Retrait de la plaque de conversion du disque SSD M.2

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez le SSD M.2.

A propos de cette tâche

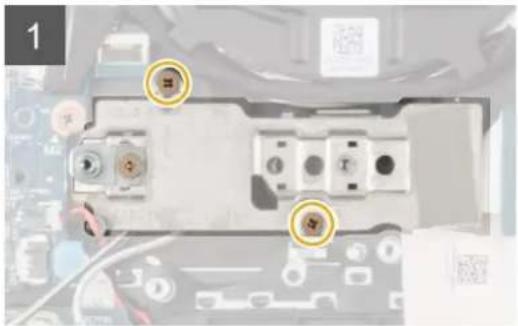

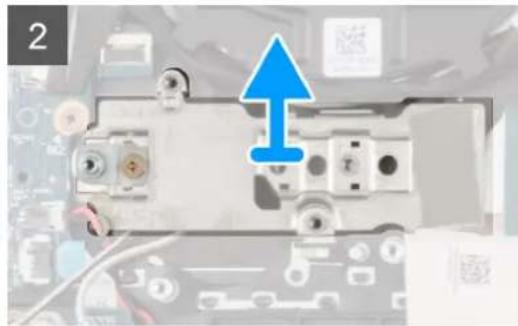

L'imague suivante indique l'emplacement de la plaque de conversion du disque SSD M.2 et fournit une representation visuelle de la procEDURE de retrait.

REMARQUE : L'imague suivanteprovientdesystemeslivresavecunecarte graphiqueseparée.Lacarte systemepresenteun configurationdifferentepourlesystemeslivresavecdescartegraphiquesintegrées.

2x
M2x3

Étapes

1. Retirez les deux vis (M2x3) qui fixent la plaque de conversion de disque SSD à la carte système.
2. Soulevez la plaque de conversion du disque SSD et retirez-la du logement de disque SSD sur la carte système.

Installation de la plaque de conversion du disque SSD M.2

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la procEDURE d'installation.

À propos de cette tâche

L'imag suivante indique l'emplacement de la plaque de conversion du disque SSD M.2 et fournit une representation visuelle de la procedure d'salation.

REMARQU: L'image suivant provient de systèmes livrés avec une carte graphique séparée. La carte système présente une configuration différente pour les systèmes livrés avec des cartes graphiques intégrées.

2x
M2x3

Étapes

1. Alignez et place la plaque de conversion du disque SSD sur la carte système.
2. Retirez les deux vis (M2x3) qui fixent la plaque de conversion du disque SSD à la carte système.

Étapes suivantes

1.Installez le disque SSD M.2.
2.Installez le cache de fond.
3. Quittez le mode maintenance.
4. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
5.Installez la carte microSD.
6. Suivez la procedure décrite dans la section Àpres une intervention à l'intérieur de vote ordinateur.

Assemblage du disque dur

Retrait de l'assemblage du disque dur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

À propos de cette tâche

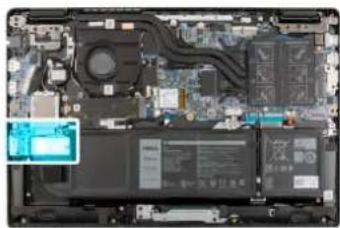

La figure suivantie indique l'emplacement de l'assemblage du disque dur et fournit une representation visuelle de la procEDURE de retrait.

REMARQUE : Les etapes suivantes s'appliquent uniquement aux ordinateurs dotés d'une batterie à 3 cellules. Vous ne pouvez pas installer le disque dur de 2,5 pouces SATA sur les ordinateurs livrés avec une batterie à 4 cellules.

4x M2x4.5

Étapes

1. Soulevez et débranchez le cable du disque dur du connecteur de la carte système.
2. Retirez les quatre vis (M2X4,5) qui fixent l'assemblage du disque dur à l'assemblage du repose-poignets.
3. Soulevez l'assemblage du disque dur et retirez-le de son logement sur l'assemblage du repose-poignets.

Retrait du support de disque dur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez le disque dur.

A propos de cette tâche

L'imague suivante indique l'emplacement du support du disque dur et fournit une representation visuelle de la procEDURE de retrait.

Étapes

1. Debranchez le cable du disque dur du connecteur du support de disque dur.
2. Retirez les deux vis (M3x3) qui fixent le disque dur à son support.
3. Retournez le support du disque dur, soulevez la feuille argentee et retirez le disque dur de son support.

Installation du support de disque dur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

L'imague suivante indique l'emplacement du support du disque dur et montre la procedure d'installation.

Étapes

1. Soulevez la feuille argentee, puis alignez et placez le disque dur dans le support de disque dur.
2. Installez les deux vis (M3x3) qui fixent le disque dur à son support.
3. Branchez le cable du disque dur au connecteur de son support.

Étapes suivantes

1.Installez le disque dur.
2. Installez le cache de fond.
3. Quittez le mode maintenance.
4. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
5.Installez la carte microSD.
6. Suivez la procEDURE décrite dans la section Àpres une intervention à l'intérieur de votes ordinateur.

Installation de l'assemblage du disque dur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

La figure suivante indique l'emplacement de l'assemblage du disque dur et fournit une representation visuelle de la procEDURE d'installation.

i REMARQUE : Les etapes suivantes s'appliquent uniquement aux ordinateurs dotés d'une batterie à 3 cellules. Vous ne pouvez pas installer le disque dur de 2,5 pouces SATA sur les ordinateurs livrés avec une batterie à 4 cellules.
REMARQUE : Les ordinateurs livres avec une batterie à 3 cellules contiennent un tampon en caoutchouc qui doit être retire manuellement avant d'insteller l'assemblage du disque dur.

3x M2x4.5

Étapes

1. Alignez et placez l'assemblage du disque dur dans le logement situé sur l'assemblage du repose-poignets.
2. Serrez les quatre vis (M2X4,5) imperdables pour fixer l'assemblage du disque dur à l'assemblage du repose-poignets.
3. Branchez le cable du disque dur au connecteur de la carte système.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de votre ordinateur.

carte WLAN

Retrait de la carte WLAN

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

À propos de cette tâche

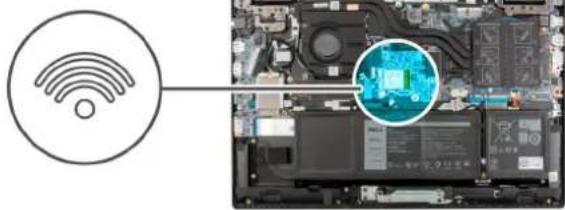

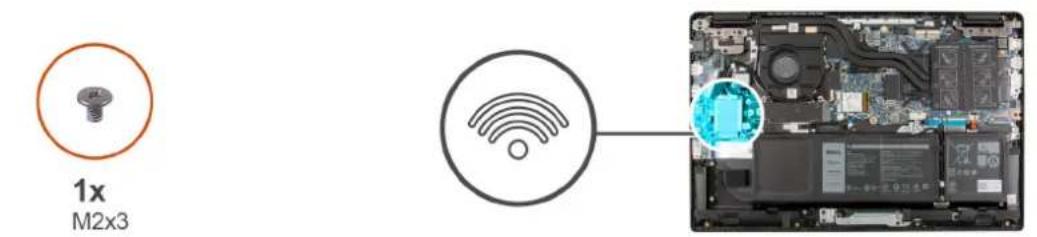

La figure suivante indique l'emplacement de la carte WLAN et fournit une representation visuelle de la procedure de retrait.

1x
M2x3

1

2

3

4

Étapes

1. Retirez la vis (M2x3) qui fixe le support de la carte WLAN à cette dernière sur la carte système.
2. Soulevez et retirez le support de carte WLAN de la carte WLAN qui fixe les deux cables d'antenne.
3. Deconnectez les cables d'antenna des connecteurs de la carte WLAN.
4. Debranchez et retirez la carte WLAN de son logement.

Installation de la carte WLAN

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

La figure suivant e indique l'emplacement de la carte WLAN et fournit une representation visuelle de la procedure d'installation.

1x
M2x3

Étapes

1. Connectez les deux cables d'antenne aux connecteurs sur la carte WLAN.

REMARQUE : Les connecteurs du cable d'antenne sont fragiles et il est recommandé de les manipuler avec soin lors de leur remplacement.

Tableau 2. Guide de câblage des antennes

Couleur du cable Connecteur
Câble blanc (principal) Triangle blanc (▲) sur le module WLAN de la carte système	carte système
Câble noir (Aux) Triangle noir (▲) sur le module WLAN de la carte	système

1. Alignez l'encôche de la carte WLAN avec la languette du logement de carte WLAN.
2. Insérez la carte WLAN en l'inclinant dans le logement de carte WLAN.
3. Alignez et positionnez le support de la carte WLAN sur la carte WLAN.
4. Installez la vis (M2x3) qui fixe le support de la carte WLAN à cette dernière sur la carte système.

Étapes suivantes

1. Installes le cache de fond.

2. Quittez le mode maintenance.

3. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
   4.Installez la carte microSD.

4. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de votre ordinateur.

Carte WWAN (Wireless Wide Area Network)

Retrait de la carte WWAN

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

A propos de cette tâche

L'imague suivante indique l'emplacement de la carte WWAN et fournit une representation visuelle de la procEDURE de retrait.

REMARQUE : La procédure suivante s'applique uniquement aux systèmes compatibles 4G LTE.

Étapes

1. Retirez le film Mylar qui recouvre la carte WWAN.
2. Retirez la vis (M2x3) qui fixe le support de la carte WWAN à cette dernière sur la carte système.
3. Soulevez et retirez le support de carte WWAN de la carte WWAN qui fixe les deux cables d'antenne.
4. Déconnectez les cables d'antenna des connecteurs de la carte WWAN.
5. Debranchez et retirez la carte WWAN de son logement.

Installation de la carte WWAN

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imag suivante indique l'emplacement de la carte WWAN et fournit une representation visuelle de la procedure d'installation.

REMARQUE : La procédure suivante s'applique uniquement aux systèmes compatibles 4G LTE.

Étapes

1. Connectez les deux cables d'antenna aux connecteurs sur la carte WWAN.

REMARQUE : Les connecteurs du cable d'antenne sont fragiles et il est recommandé de les manipuler avec soin lors de leur remplacement.

Tableau 3. Guide de câblage des antennes

Couleur du cable Connecteur
Câble blanc (principal) Triangle blanc (△) sur le module WWAN de la carte système
Câble noir (Aux) Triangle noir (▲) sur le module WWAN de la carte système

1. Alignez l'encoche de la carte WWAN sur la languette du logement de carte WWAN.
2. Insérez la carte WWAN en l'inclinant dans le logement de carte WWAN.
3. Placez le support de la carte WWAN sur la carte WWAN.
4. Installez la vis (M2x3) qui fixe le support de la carte WWAN à cette dernière sur la carte système.
5. Recollez le film Mylar pour couvrir la carte WWAN.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Installee la carte microSD.
5. Suivez la procEDURE décrite dans la section Àpres une intervention à l'intérieur de votre ordinateur.

Ventilateur système

Retrait du ventilateur système

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

A propos de cette tâche

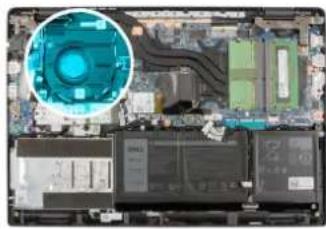

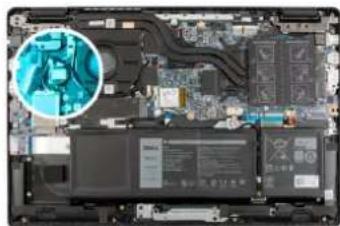

L'imague suivant indique l'emplacement du ventilateur système et fournit une representation visuelle de la procédure de retrait.

2x
M2x3

Étapes

1. Déconnectez du connecteur situé sur la carte système le cable du ventilateur système.
2. Retirez les deux vis (M2x3) qui fixent le ventilateur système à l'assemblage repose-poignets.
3. Soulevez le ventilateur système et retirez-le de l'assemblage de repose-poignets.

Installation du ventilateur système

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imag suivante indique l'emplacement du ventilateur syste et fournit une representation visuelle de la procedure d installation.

2x
M2x3

Étapes

1. Alignez et placez le ventilateur du système dans le logement situé sur l'assemblage du repose-poignets.
2. Remettez en place les deux vis (M2x3) pour fixer le ventilateur système à l'assemblage du repose-poignets.
3. Connectez le cable du ventilateur système à son connecteur situé sur la carte système.

Étapes suivantes

1. Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
   4.Installez la carte microSD.
4. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voire ordinateur.

Batterie

Retrait de la batterie à 3 cellules

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.

À propos de cette tâche

L'imague suivante indique l'emplacement de la batterie et fournit une representation visuelle de la procEDURE de retrait.

3x
M2x3

Étapes

1. Déconnectez du connecteur situé sur la carte système le cable de la batterie.
2. Retirez les trois vis (M2X3) qui fixent la batterie.
3. Soulevez et retirez la batterie de l'assemblage de repose-poignets.
4. Faites glisser le métal au-dessus du connecteur de la batterie pour le déverrouiller.
5. Decollez les rubans adhesifs et retireze le cable de la batterie du guide d'acheminement sur la batterie.
6. Débranchez le cable de la batterie de son connecteur sur la batterie.

Installation de la batterie à 3 cellules

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imagu suivante indique l'emplacement de la batterie et fournit une representation visuelle de la procedure d'installation.

3x
M2x3

Étapes

1. Connectez le cable de batterie au connecteur situé sur la batterie.
2. Faites glisser le métal au-dessus du connecteur de la batterie pour le verrouiller.
3. Acheminez le cable de la batterie dans le guide d'acheminement de la batterie et collez les rubans adhesifs.
4. Alignez et mettez en place la batterie dans le logement situé sur l'assemblage du repose-poignets.
   5.Installez les trois vis (M2X3) pour fixer la batterie.
5. Connectez le cable de la batterie au connecteur situé sur la carte système.

Étapes suivantes

1.Installez le cache de fond.
2. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
3.Installez la carte microSD.
4. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérêur de votes ordinateur.

Retrait de la batterie à 4 cellules

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les ordinateurs compatibles 4G LTE.
4. Retirez le cache de fond.

À propos de cette tâche

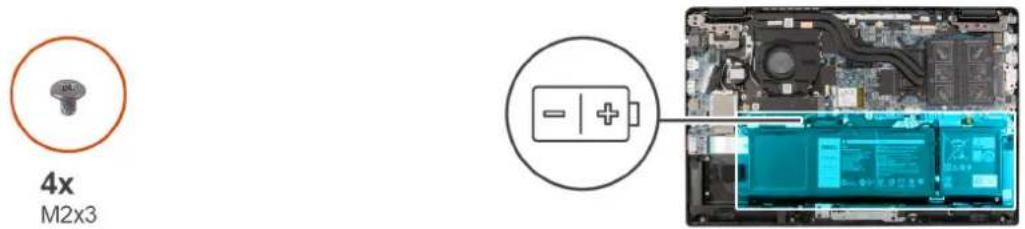

L'imague suivante indique l'emplacement de la batterie et fournit une representation visuelle de la procedure de retrait.

Étapes

1. Déconnectez du connecteur situé sur la carte système le cable de la batterie.
2. Retirez les quatre vis (M2X3) qui fixent la batterie.
3. Soulevez la batterie pour la retarder de l'assemblage du repose-poignets.
4. Faites glisser le métal au-dessus du connecteur de la batterie pour le déverrouiller.

5. Decollez les rubans adhesifs et retirez le cable de la batterie du guide d'acheminement sur la batterie.

6. Debranchez le cable de la batterie de son connecteur sur la batterie.

Installation de la batterie à 4 cellules

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'imague suivante indique l'emplacement de la batterie et fournit une representation visuelle de la procedure d'installation.

Étapes

1. Connectez le cable de batterie au connecteur situé sur la batterie.
2. Faites glisser le métal au-dessus du connecteur de la batterie pour le verrouiller.
3. Acheminez le cable de la batterie dans le guide d'acheminement de la batterie et collez les rubans adhesifs.

4. Alignez la batterie et place-la dans le logement situé sur l'assemblage de repose-poignets.
   5.Installez les quatre vis (M2X3) pour fixer la batterie.

5. Connectez le cable de la batterie au connecteur situé sur la carte système.

Étapes suivantes

1.Installez le cache de fond.
2. Installé le plateau de la carte SIM pour les ordinateurs compatibles 4G LTE.
3.Installez la carte microSD.
4. Suivez la procedure décrite dans la section Àprouse une intervention à l'intérieur de votre ordinateur.

le cable d'entrées/sorties

Retrait du cable d'E/S

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
3. Passez en mode maintenance.
4. Retirez le cache de fond.

A propos de cette tâche

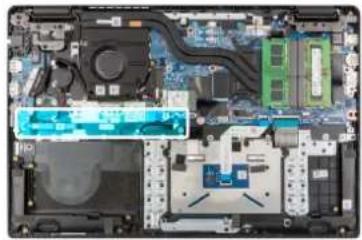

La figure suivanté indique l'emplacement du cable d'E/S et fournit une représentation visuelle de la procEDURE de retrait.

Étapes

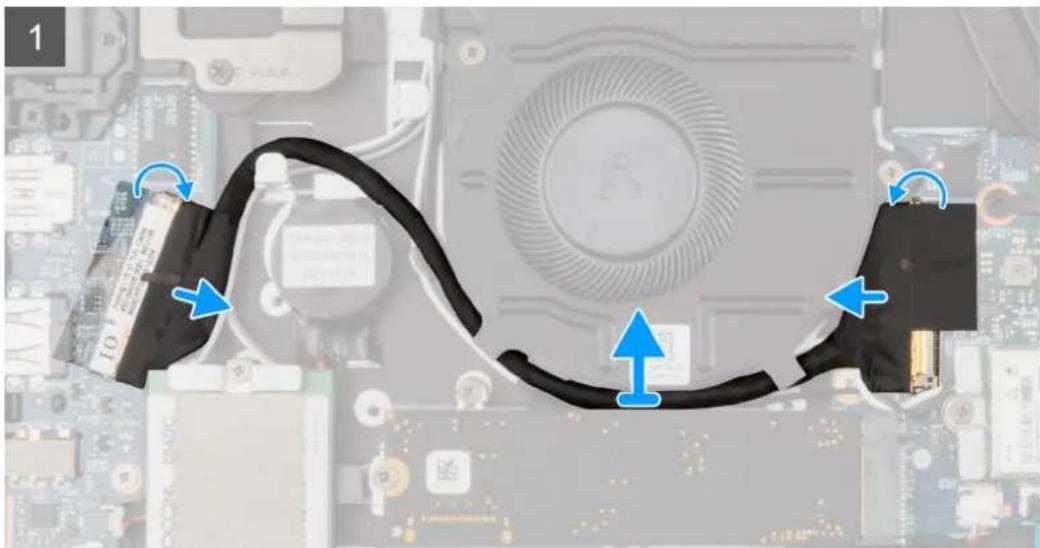

1. Decollez le ruban adhesif, ouvre le loquet et debranchez le cable d'E/S du connecteur sur la carte système.
2. Decollez le ruban adhesif et retirez le cable d'E/S des guides d'acheminement situés sur l'assemblage de repose-poignets.
3. Decollez le ruban adhesif, ouvre le loquet et debranchez le cable d'E/S du connecteur sur la carte d'E/S.
4. Soulevez le cable d'E/S et retirez-le de l'assemblage de repose-poignets.

Installation du cable d'E/S

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

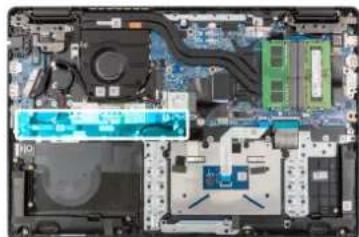

La figure suivant e indique l'emplacement du cable d'E/S et fournit une representation visuelle de la procedure d'installation.

Étapes

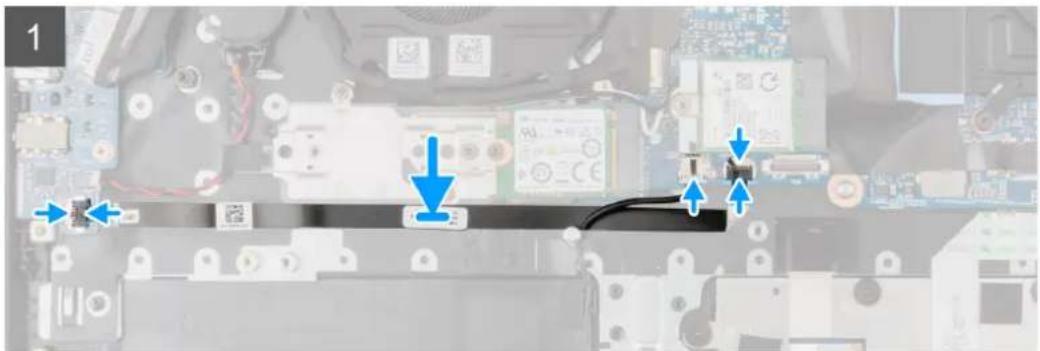

1. Acheminez le cable d'E/S dans les quides d'acheminement et collez le ruban adhesif pour fixer cable d'E/S.
2. Branchez le cable d'E/S au connecteur situé sur la carte système, collez le ruban adhésif et fermez le loquet.
3. Branchez le cable d'E/S au connecteur situé sur la carte d'E/S, collez le ruban adhesif et fermez le loquet.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance.
3.Installez la carte microSD.
4. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
5. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voire ordinateur.

Assemblage d'écran

Retrait de l'assemblage d'écran

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

2. Retirez la carte microSD.

3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte WLAN.
7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.
8. Retirez le cable d'E/S.

À propos de cette tâche

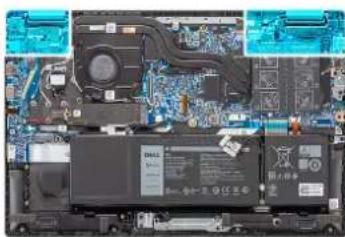

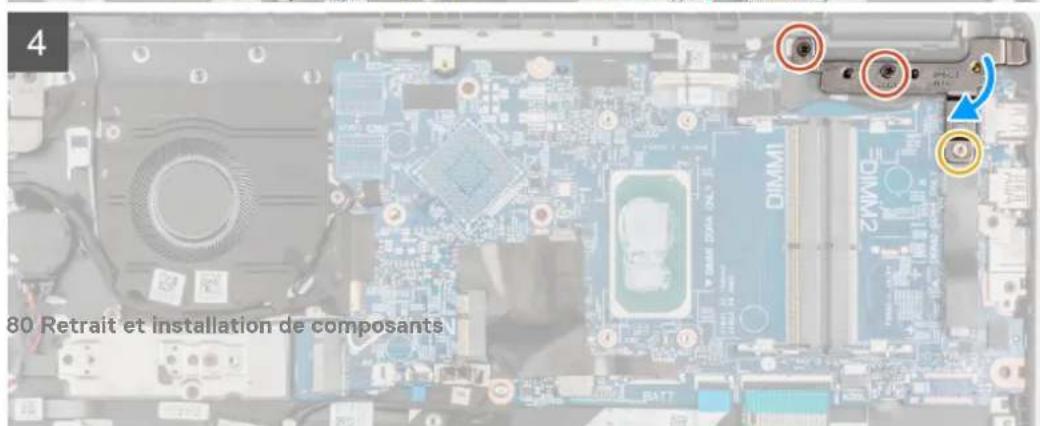

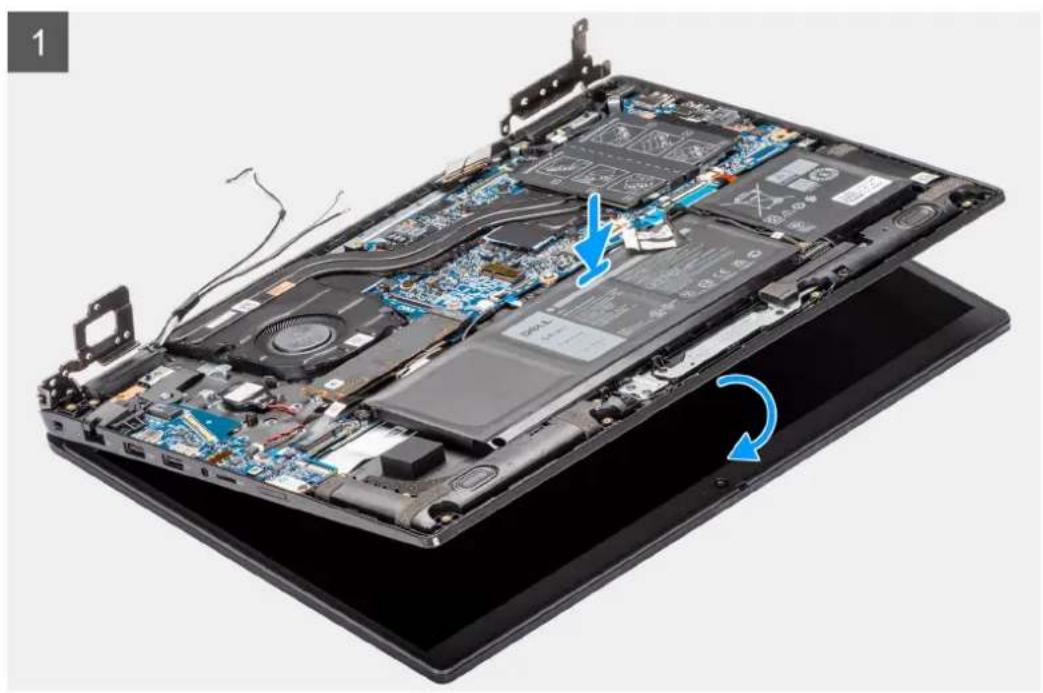

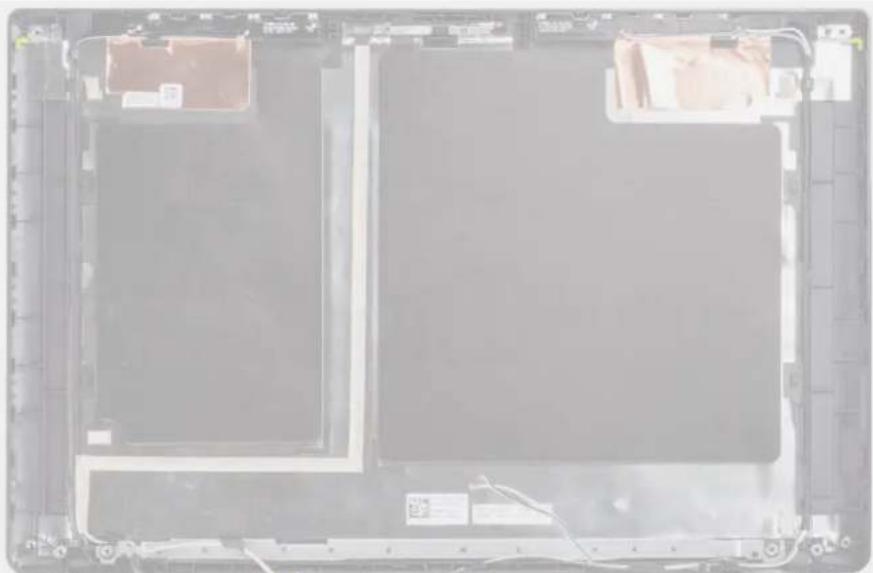

Les images suivantes indiquent l'emplacement de l'assemblage d'écran et fournissant une représentation visuelle de la procédure de retrait.

6x M2.5x5

1x M2.5x4

Étapes

1. Retirez le cable d'affichage des guides d'acheminement situés sur l'assemblage de repose-poignets.
2. Decollez le ruban adhesif qui fixe le cable d'affichage.
3. Ouvrez le loquet et déconnectez le cable d'écran du connecteur situé sur la carte système.
4. Retirez (M2,5x4) et les six vis (M2,5x5) qui fixent les charnières de l'écran au système.
5. Soulevez les charnières gauche et croite pour les dégager de l'assemblage de repose-poignets.
6. Soulevez l'assemblage du repose-poignets pour le retirer de l'assemblage de I'écran.

Installation de l'assemblage de l'affichage

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tache

Les images suivantes indiquent l'emplacement de l'assemblage d'écran et fournissant une représentation visuelle de la procédure d'installation.

6x M2.5x5

1x M2.5x4

Étapes

1. Positionnez le chassinis du systeme sous les charnières de l'assemblage d'écran.
2. Appuyez sur les charnières gauche et croite vers le bas en direction de l'assemblage de repose-poignets.
3. Installez les vis (M2,5x4) et les six vis (M2,5x5) qui fixent les charnières de l'ecran à l'assemblage de repose-poignets.

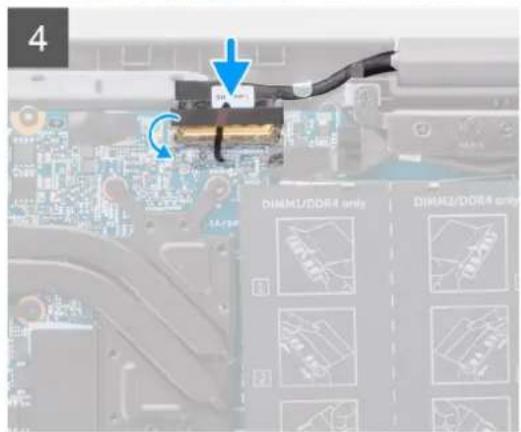

4. Branchez le cable d'écran sur le connecteur de la carte système et fermez le loquet.

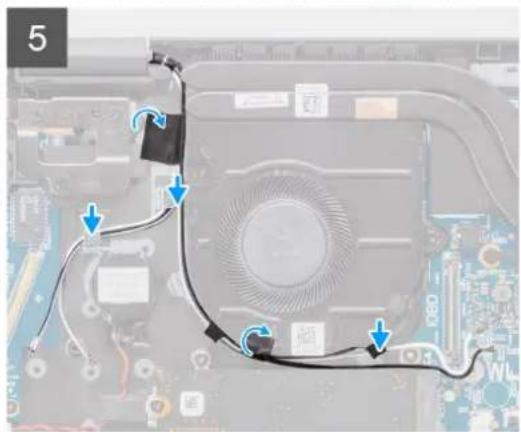

5. Faites passer le cable de l'affichage par les guides d'acheminement situés sur l'assemblage du repose-poignets.
6. Collez le ruban adhesif pour fixer le cable d'affichage.

Étapes suivantes

1.Installez le cable d'E/S.
2.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
3.Installes la carte WLAN.
4.Installez le cache de fond.
5. Quittez le mode maintenance.
6. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
7. Installez la carte microSD.
8. Suivez la procedure décrite dans la section Àpres une intervention à l'intérieur de votre ordinateur.

Dissipateur de chaleur

Retrait de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique séparée

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

2. Retirez la carte microSD.

3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.

4. Passez en mode maintenance.

5. Retirez le cache de fond.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de I'assemblage du dissipateur de chaleur et fournissent une representation visuelle de la

procedure de retrait.

Étapes

1. Dans l'ordre inverse (7>6>5>4->3->2->1), desserrez les quatre vis imperdables qui fixent l'assemblage du dissipateur de chaleur à la carte système.
2. Soulevez l'assemblage du dissipateur de chaleur pour le retarder de la carte système.

Installation de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique séparée

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la Procedure d'installation.

À propos de cette tâche

L'image suivanté indique l'emplacement de l'assemblage du dissipateur de chaleur et fournit une représentation visuelle de la procédure d'installation.

7x

Étapes

1. Alignez et repositionnez l'assemblage du dissipateur de chaleur dans son logement sur la carte système.
2. Serrez les vis imperdables dans l'ordre sequentiel (1 > 2 > 3 > 4 > 5 > 6 > 7) pour fixer I'ensemble du dissipateur de chaleur sur la carte système.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procedure décrite dans la section ÀpRES une intervention à l'intérieur de votre ordinateur.

Retrait de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique intégrée

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

A propos de cette tâche

Les images suivantes indiquent l'emplacement de I'assemblage du dissipateur de chaleur et fournissent une representation visuelle de la

4x

procedure de retrait.

Étapes

1. Dans l'ordre inverse (4->3->2->1) , desserrez les quatre vis imperdables qui fixent l'assemblage du dissipateur de chaleur à la carte système.
2. Soulevez l'assemblage du dissipateur de chaleur pour le retarder de la carte système.

Installation de l'assemblage du dissipateur de chaleur pour les ordinateurs équipés d'une carte graphique intégrée

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

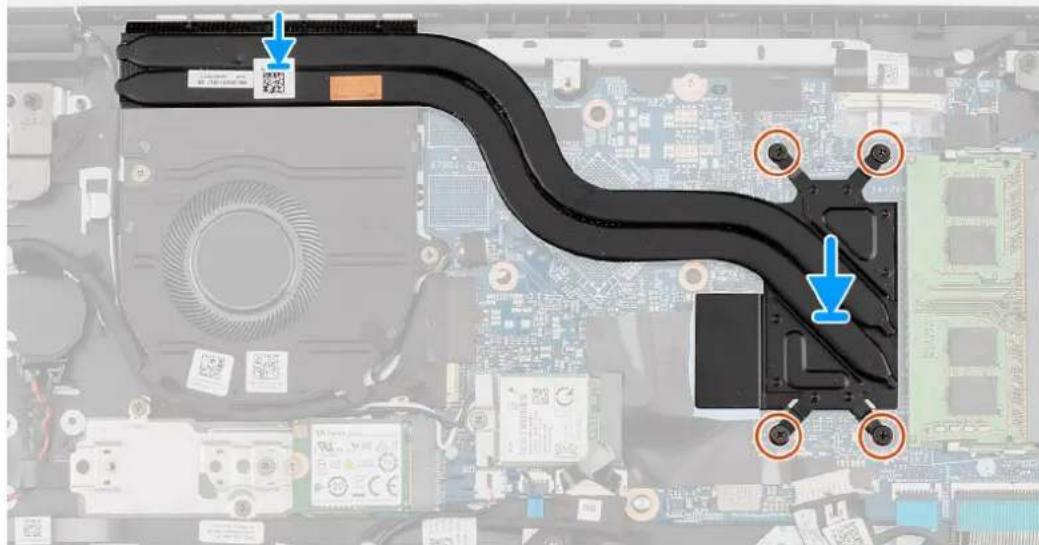

L'image suivante indique l'emplacement de l'assemblage du dissipateur de chaleur et fournit une representation visuelle de la procedure

4x

d'installation.

Étapes

1. Alignez et repositionnez l'assemblage du dissipateur de chaleur dans son logement sur la carte système.
2. Serrez les quatre vis imperdables (dans l'ordre, 1->2->3->4) pour fixer l'assemblage du dissipateur de chaleur à la carte système.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance
3. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procedure decrite dans la section Apre s une intervention a l'intérieur de voite ordinateur.

Port de l'adaptateur secteur

Retrait du port de l'adaptateur secteur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

À propos de cette tâche

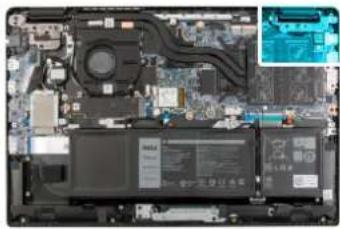

La figure suivant e indique l'emplacement du port de I'adaptateur secteur et fournit une representation visuelle de la procedure de retrait.

2x M2.5x6

1x M2.5x4

1x M2x3

Étapes

1. Retirez les (M2,5x4) et les deux vis (M2,5x6) qui fixent les charnières d'affichage au système.
2. Debranchez le cable du port de l'adaptateur secteur de son connecteur sur la carte système.
3. Retirez la vis (M2x3) qui fixe le port de l'adaptateur secteur à l'assemblage du repose-poignets.
4. Soulevez le port de l'adaptateur secteur et retirez-le de l'assemblage du repose-poignets.

Installation du port de l'adaptateur secteur

À propos de cette tâche

La figure suivante indique l'emplacement du port de l'adaptateur secteur et fournit une representation visuelle de la procedure de retrait.

2x
M2.5x6

1x
M2.5x4

1x
M2x3

Étapes

1. Alignez et placez le port de l'adaptateur secteur sur l'assemblage du repose-poignets.
2. Serrez la vis (M2x3) qui fixe le port de l'adaptateur secteur à l'assemblage du repose-poignets.
3. Connectez le port de l'adaptateur secteur au connecteur de la carte système.
4. Installéz les (M2,5x4) et les deux vis (M2,5x6) qui fixent les charnières de l'affichage au système.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procEDURE décrite dans la section Àprouse une intervention à l'intérieur de votre ordinateur.

Pile bouton

Retrait de la pile bouton

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.
7. Retirez le disque dur pour les systèmes livrés avec un disque dur.

À propos de cette tâche

REMARQUE : Si la batterie CMOS est debranchee de la carte syste pour maintenance, il y aura un delai au demarrage du syste, car l'ordinateur reinitialise la batterie de I'horloge en temps reel.

L'imag suivante indique l'emplacement de la pile bouton et fournit une representation visuelle de la procedre de retrait.

Étapes

1. Retirez le film Mylar qui recouvre le cable de la pile bouton.
2. Debranchez le cable de la pile bouton du connecteur situé sur la carte d'E/S.
3. Soulevez la pile bouton et retirez-la de l'assemblage de repose-poignets.

Installation de la pile bouton

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

REMARQUE : Si la batterie CMOS est debranchee de la carte syste pour maintenance, il y aura un delai au demarrage du syste, car l'ordinateur reinitialise la batterie de I'horloge en temps reel.

L'imague suivante indique l'emplacement de la pile bouton et fournit une representation visuelle de la procedure d'installation.

Étapes

1. Alignez et place la pile bouton sur l'assemblage de repose-poignets.
2. Branchez le cable de la pile bouton sur le connecteur situé sur la carte d'E/S.
3. Recollez le film Mylar pour couvrir le cable de la pile bouton.

Étapes suivantes

1. Installez le disque dur pour les systèmes livrés avec un disque dur.
   2.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
   3.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
   6.Installez la carte microSD.
4. Suivez la procedure décrite dans la section Àpres une intervention à l'intérieur de votre ordinateur.

Cable USB

Retrait du cable USB

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez la batterie.

6. Retirez le disque dur.

7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.

A propos de cette tache

L'imagu suivante indique l'emplacement du cable USB et fournit une representation visuelle de la procedure de retrait.

Étapes

1. Ouvrez le loquet et déconnectez le cable USB de son connecteur situé sur la carte système.
2. Decollez delicatement le cable USB de l'assemblage du repose-poignets.
3. Ouvrez le loquet et débranchez le cable USB de son connecteur situé sur la carte d'E/S.
4. Soulevez le cable USB et retirez-le de l'assemblage de repose-poignets.

Installation du cable USB

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

La figure suivant e indique l'emplacement du cable USB et fournit une representation visuelle de la procedure d'installation.

Étapes

1. Branchez le cable USB sur le connecteur de la carte système et fermez le loquet.
2. Fixez le cable USB en l'alignant sur l'assemblage de repose-poignets.
3. Branchez le cable USB au connecteur situé sur la carte d'E/S et fermez le loquet.

Étapes suivantes

1.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
2. Installez le disque dur.
3.Installez la batterie.
4. Installez le cache de fond.
5. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
6.Installez la carte microSD.
7. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voire ordinateur.

Port Ethernet

Retrait du port Ethernet

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

À propos de cette tâche

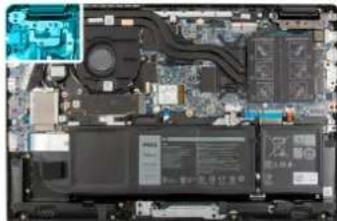

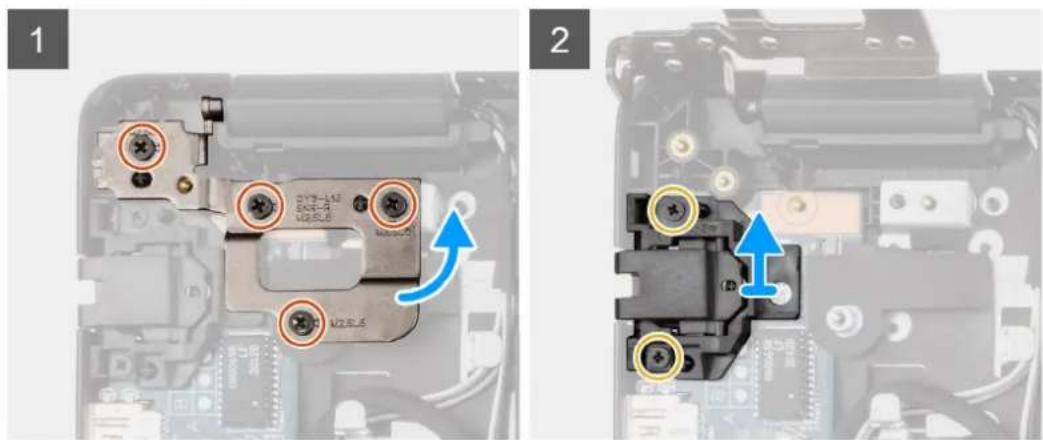

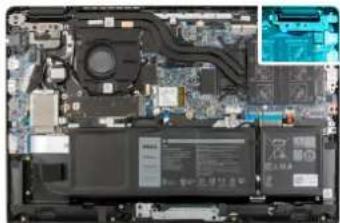

La figure suivante indique l'emplacement du port Ethernet et fournit une representation visuelle de la procedure de retrait.

4x
M2.5x5

2x
M2x5

Étapes

1. Retirez les quatre vis (M2,5x5) pour fixer le support de charniere sur l'assemblage de repose-poignets.
2. Soulevez la charnière pour l'éloigner de l'assemblage de repose-poignets.
3. Retirez la les deux vis (M2x5) qui fixent le port Ethernet sur la carte d'E/S.
4. Soulevez et retirez le port Ethernet de la carte d'E/S.

Installation du port Ethernet

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

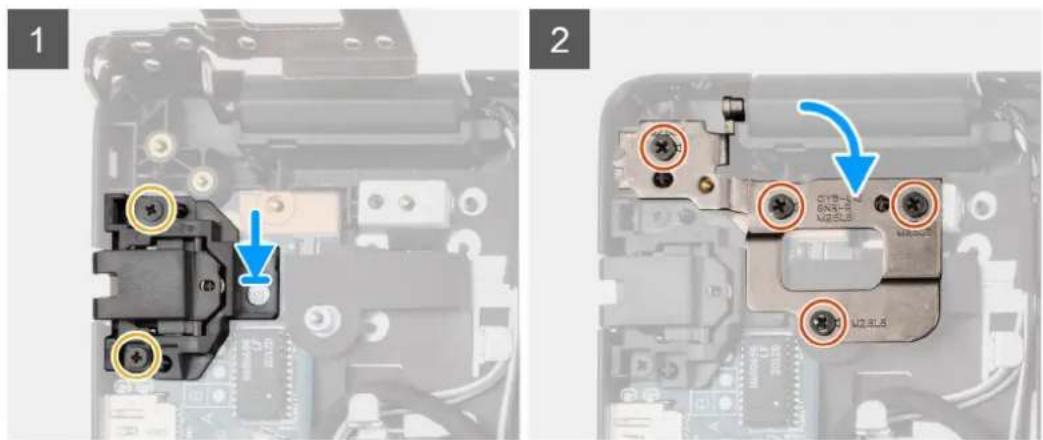

L'imague suivante indique l'emplacement du port Ethernet et fournit une representation visuelle de la procedure d'installation.

4x
M2.5x5

2x
M2x5

Étapes

1. Alignez et placez port Ethernet sur la carte d'E/S.
2. Installez les deux vis (M2x5) pour fixer le port Ethernet sur la carte d'E/S.
3. Appuyez sur la charnière vers le bas en direction de l'assemblage de repose-poignets.
4. Installéz les quatre vis (M2,5x5) pour fixer le support de charnière sur l'assemblage de repose-poignets.

Étapes suivantes

1.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procEDURE décrite dans la section Àprouse une intervention à l'intérieur de votre ordinateur.

Carte d'E/S

Retrait de la carte d'E/S

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez le port Ethernet

À propos de cette tâche

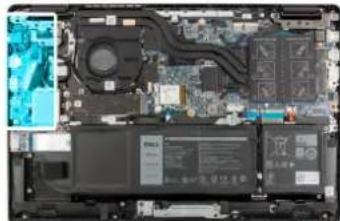

La figure suivante indique l'emplacement de la carte d'E/S et fournit une representation visuelle de la procEDURE de retrait.

2x
M2x3

Étapes

1. Pour les systèmes livrés avec un bouton d'alimentation, décollez le ruban adhésif, ouvre le loquet et débranchez le cable du bouton d'alimentation du connecteur sur la carte d'E/S.
2. Ouvrez le loquet et débranchez le cable d'E/S du connecteur situé sur la carte système.
3. Debranchez le cable USB et le cable de la pile bouton des connecteurs situés sur la carte système.
4. Retirez les deux vis (M2x3) qui fixent la carte d'E/S à l'assemblage du repose-poignets.
5. Soulevez la carte d'E/S et retirez-la de l'assemblage de repose-poignets.

Installation de la carte d'E/S

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

L'image suivante indique l'emplacement de la carte d'E/S et fournit une representation visuelle de la procEDURE d'installation.

2x
M2x3

Étapes

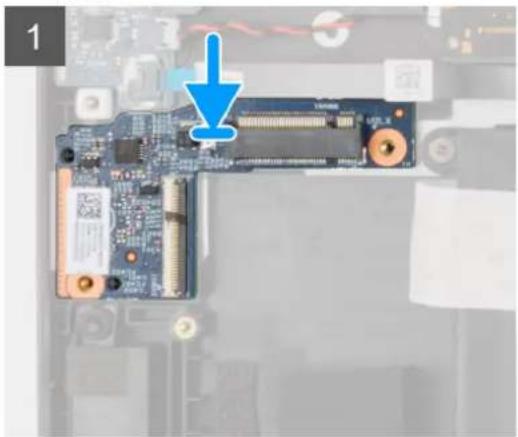

1. Alignez et placez la carte d'E/S dans le logement situé sur l'assemblage du repose-poignets.
2. Installez les deux vis (M2x3) qui fixent la carte d'E/S à l'assemblage de repose-poignets.
3. Branchez le cable USB et le cable de la pile bouton sur les connecteurs situés sur la carte système.
4. Branchez le cable d'E/S sur le connecteur situé sur la carte système et fermez le loquet.
5. Pour les systèmes livrés avec un bouton d'alimentation, branche le cable du bouton d'alimentation au connecteur sur la carte d'E/S, fermez le loquet et fixez le ruban adhesif.

Étapes suivantes

1.Installez le port Ethernet.
2.Installez le cache de fond.
3. Quittez le mode maintenance.
4. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
5.Installez la carte microSD.
6. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérêur de votes ordinateur.

Bouton d'alimentation

Retrait du bouton d'alimentation sans lecteur d'empreintes digitales

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.

6. Retirez la carte d'E/S.

7. Retirez le port Ethernet

A propos de cette tache

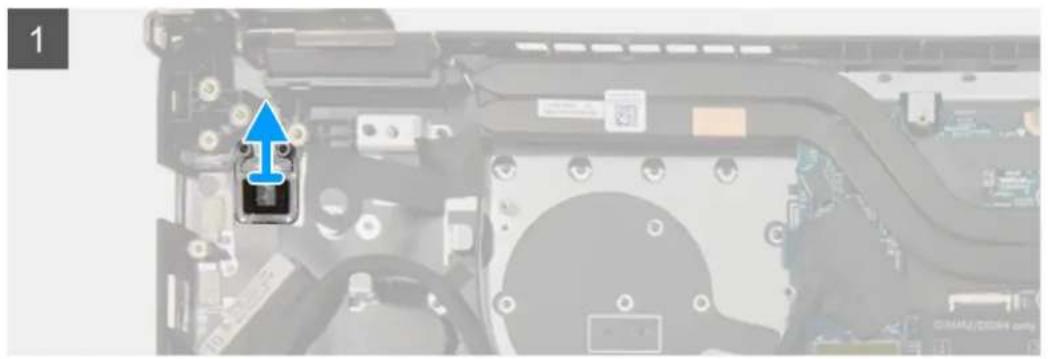

L'imag suivante indique l'emplacement du bouton d'alimentation sans lecteur d'empreintes digitales et fournit une representation visuelle de la procedure de retrait.

Étapes

Soulevez le bouton d'alimentation pour le dégager de l'assemblage du repose-poignets.

Installation du bouton d'alimentation sans lecteur d'empreintes digitales

A propos de cette tâche

L'imague suivante indique l'emplacement du bouton d'alimentation sans lecteur d'empreintes digitales et fournit une representation visuelle de la procEDURE de retrait.

Étapes

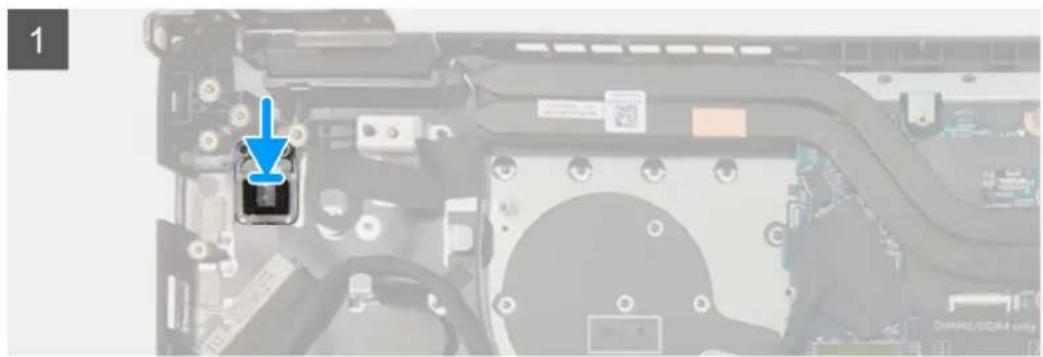

Alignez et placez le bouton d'alimentation dans le logement situé sur l'assemblage du repose-poignets.

Étapes suivantes

1. Installéz le port Ethernet.
   2.Installez la carte d'E/S.
   3.Installez le cache de fond.
2. Quittez le mode maintenance.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Installez la carte microSD.
5. Suivez la procEDURE décrite dans la section Àprouse une intervention à l'intérieur de votre ordinateur.

Retrait du bouton d'alimentation avec lecteur d'empreintes digitales

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte d'E/S.
7. Retirez le port Ethernet

À propos de cette tâche

L'imague suivante indique l'emplacement du bouton d'alimentation avec lecteur d'empreintes digitales et fournit une representation visuelle de la procEDURE de retrait.

i REMARQUE:

Étapes

1. Decollez le cable du bouton d'alimentation avec le support adhesif de l'assemblage de repose-poignets.
2. Soulevez le bouton d'alimentation avec lecteur d'empreintes digitales pour le retirer de l'assemblage du repose-mains.

Installation du bouton d'alimentation avec lecteur d'empreintes digitales

À propos de cette tâche

L'imague suivante indique l'emplacement du bouton d'alimentation avec lecteur d'empreintes digitales et fournit une representation visuelle de la procedure de retrait.

REMARQUE:

Étapes

1. Fixez le cable du bouton d'alimentation à l'aide d'un support adhésif.
2. Alignez et placez le bouton d'alimentation avec lecteur d'empreintes digitales dans le logement situé sur l'assemblage du repose-poignets.

Étapes suivantes

1.Installez le port Ethernet.
2.Installez la carte d'E/S.
3.Installez le cache de fond.
4. Quittez le mode maintenance.
5. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
6. Installez la carte microSD.
7. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérieur de votre ordinateur.

Carte système

Retrait de la carte système pour les ordinateurs équipés d'une carte graphique séparée

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez la batterie.
6. Retirez le module de mémoire.
7. Retirez le SSD M.2.
8. Retirez le disque dur pour les systèmes livrés avec un disque dur.
9. Retirez la carte WLAN.
10. Retirez l'assemblage de dissipateur de chaleur.

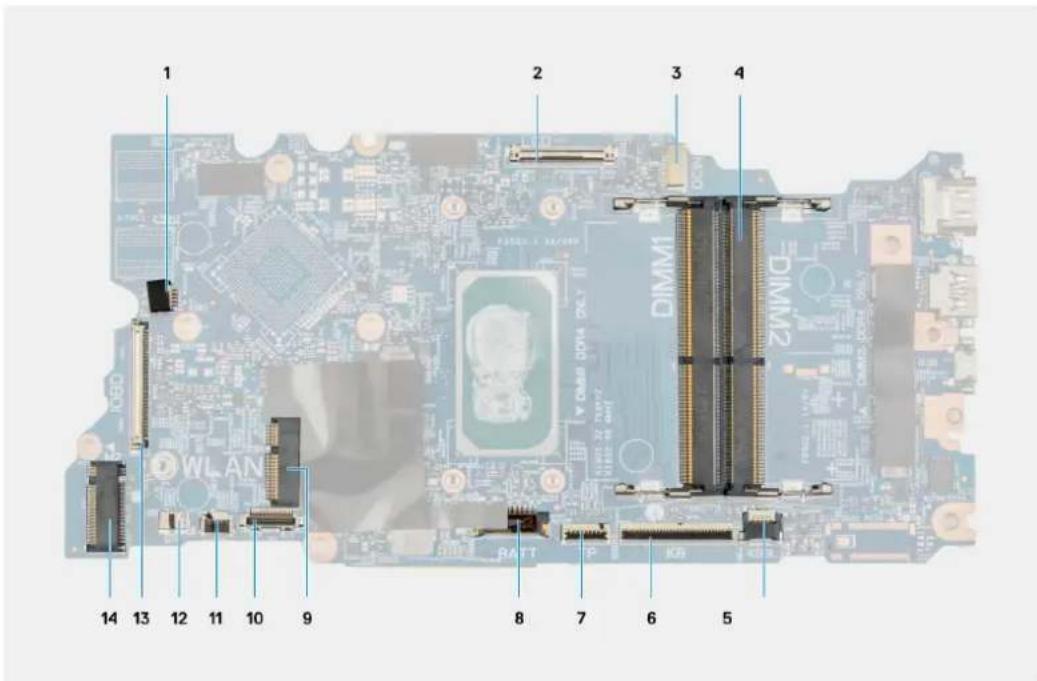

Figure 1. Connecteurs de la carte système

1. Connecteur du cable du ventilateur système 2. Connecteur du cable d'écran
2. Connecteur du port de l'adaptateur secteur 4. Connecteur du module de mémoire
3. Cable de LED de rétroéclairage du clavier 6. Connecteur du cable du clavier
4. Connecteur du cable du pavé tactile 8. Connecteur du cable de la batterie
5. Connecteur de carte WLAN 10. Connecteur du cable du disque dur
6. Connecteur du cable USB 12. Connecteur du cable du haut-parleur
7. Connecteur du cable d'E/S 14. Connecteur SSD M.2

Les images suivantes indiquent l'emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait.

Étapes

1. Retirez les vis (M2,5x6) et (M2,5x4) qui fixent la charnière à l'assemblage de repose-poignets.
2. Soulevez la charmière pour l'elogner de l'assemblage de repose-poignets.
3. Pour les systèmes compatibles 4G LTE, décollez le cable de la carte d'E/S WWAN de l'assemblage du repose-poignets.
4. Debranchez le cable des haut-parleurs, le cable du port de l'adaptateur secteur, le cable du disque dur et le cable du ventilateur du système du connecteur de la carte système.
5. Soulevez le loquet et debranchez le cable du pavé tactile, le cable du clavier et le cable USB du connecteur situé sur la carte système.
6. Decollez le ruban adhesif, ouvre le loquet et debranchez le cable d'affichage et le cable d'E/S du connecteur sur la carte système.
7. Retirez les deux vis (M2x5) de fixation du support de type-C.
8. Soulevez le support de type-C pour le retarder de la carte système.
9. Retirez les deux vis (M2x2) qui fixent la carte système.
10. Soulevez la carte système et retirez-la de l'assemblage de repose-poignets.

Installation de la carte système pour les ordinateurs équipés d'une carte graphique séparée

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Figure 2. Connecteurs de la carte système

1. Connecteur du cable du ventilateur système 2. Connecteur du cable d'écran
2. Connecteur du port de l'adaptateur secteur 4. Connecteur du module de mémoire
3. Câble de LED de rétroéclairage du clavier 6. Connecteur du cable du clavier
4. Connecteur du cable du pavé tactile 8. Connecteur du cable de la batterie
5. Connecteur de carte WLAN 10. Connecteur du cable du disque dur
6. Connecteur du cable USB 12. Connecteur du cable du haut-parleur
7. Connecteur du cable d'E/S 14. Connecteur SSD M.2

Les images suivantes indiquent l'emplacement de la carte syste et fournissent une representation visuelle de la procedure d'installation.

Étapes

1. Alignez et place la carte système dans le logement situé sur l'assemblage du repose-poignets.
2. Remettez en place les deux vis (M2x2) qui fixent la carte système.
3. Alignez puis placez le support Type-C sur la carte système.
4. Installez les deux vis (M2x5) de fixation du support de type-C.
5. Branchez le cable d'affichage et le cable d'E/S dans le connecteur sur la carte système, fermez le loquet et fixez les rubans adhésifs.
6. Branchez le cable du pavé tactile, le cable du clavier et le cable USB au connecteur situé sur la carte système et fermez le loquet.
7. Branchez le cable des haut-parleurs, le cable du port de l'adaptateur secteur, le cable du disque dur et le cable du ventilateur du système sur le connecteur de la carte système.
8. Pour les systèmes compatibles 4G LTE, fixez le cable de la carte d'E/S WWAN sur l'assemblage du repose-poignets.
9. Appuyez sur la charnière vers le bas en direction de l'assemblage de repose-poignets.
10. Installéz les vis (M2,5x6) et (M2,5x4) fixant la charnière à l'assemblage de repose-poignets.

Étapes suivantes

1. Installéz l'assemblage de dissipateur de chaleur :
   2.Installes la carte WLAN.
2. Installez le disque dur pour les systèmes livrés avec un disque dur.
   4.Installez le disque SSD M.2.
   5.Installez le module de memoire.
3. Installez la batterie.
4. Installez le cache de fond.
5. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
6. Installez la carte microSD.
7. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voite ordinateur.

Retrait de la carte système pour les ordinateurs équipés d'une carte graphique intégrée

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez la batterie.
6. Retirez le module de mémoire.
7. Retirez le SSD M.2.
8. Retirez le disque dur pour les systèmes livrés avec un disque dur.
9. Retirez la carte WLAN.
10. Retirez l'assemblage de dissipateur de chaleur.

A propos de cette tâche

Figure 3. Connecteurs de la carte système

1. Connecteur du cable du ventilateur système 2. Connecteur du cable d'écran
2. Connecteur du port de l'adaptateur secteur 4. Connecteur du module de mémoire
3. Cable de LED de rétroéclairage du clavier 6. Connecteur du cable du clavier
4. Connecteur du cable du pavé tactile 8. Connecteur du cable de la batterie
5. Connecteur de carte WLAN 10. Connecteur du cable du disque dur
6. Connecteur du cable USB 12. Connecteur du cable du haut-parleur
7. Connecteur du cable d'E/S 14. Connecteur SSD M.2

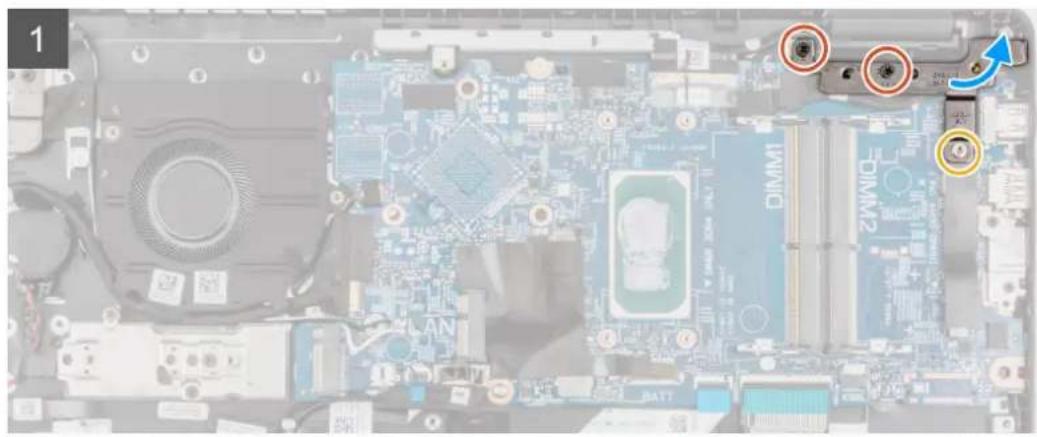

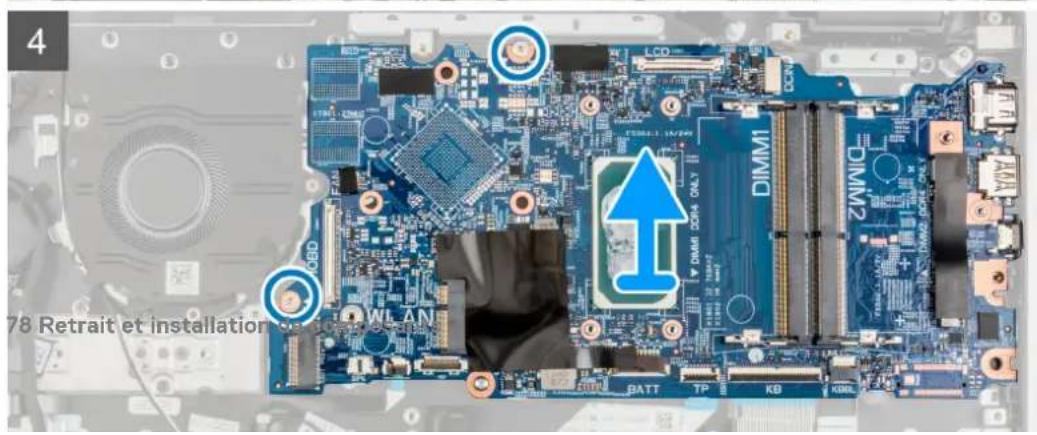

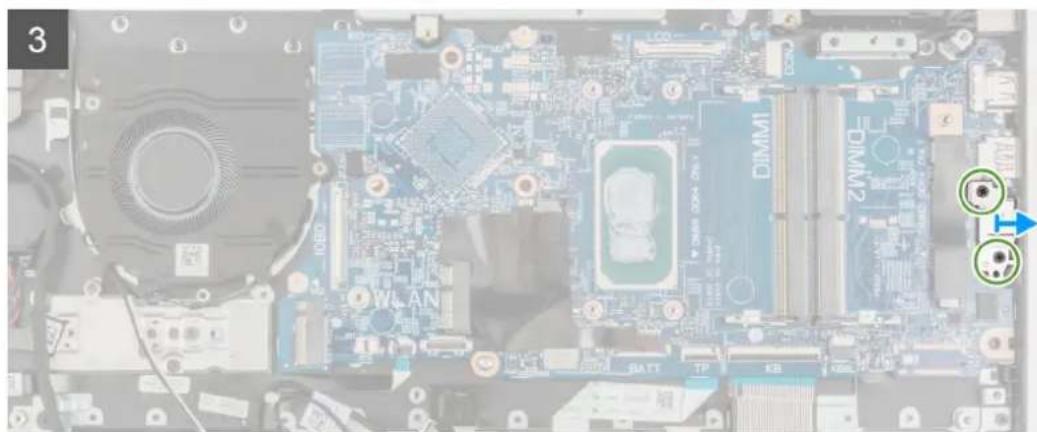

Les images suivantes indiquent l'emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait.

2x
M2.5x6

1x
M2.5x4

2x
M2x5

2x
M2x2

Étapes

1. Retirez les vis (M2,5x6) et (M2,5x4) qui fixent la charniere à l'assemblage de repose-poignets.
2. Soulevez la charmière pour l'elogner de l'assemblage de repose-poignets.
3. Pour les systèmes compatibles 4G LTE, décollez le cable de la carte d'E/S WWAN de l'assemblage du repose-poignets.
4. Debranchez le cable des haut-parleurs, le cable du port de l'adaptateur secteur, le cable du disque dur et le cable du ventilateur du système du connecteur de la carte système.
5. Soulevez le loquet et débranchez le cable du pavé tactile, le cable du clavier et le cable USB du connecteur situé sur la carte système
6. Decollez le ruban adhesif, ouvre le loquet et debranchez le cable d'affichage et le cable d'E/S du connecteur sur la carte système.
7. Retirez les deux vis (M2x5) de fixation du support de type-C.
8. Soulevez le support de type-C pour le retarder de la carte système.
9. Retirez les deux vis (M2x2) qui fixent la carte système.
10. Soulevez la carte système et retirez-la de l'assemblage de repose-poignets.

Installation de la carte système pour les ordinateurs équipés d'une carte graphique intégrée

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

Figure 4. Connecteurs de la carte système

1. Connecteur du cable du ventilateur système 2. Connecteur du cable d'écran
2. Connecteur du port de l'adaptateur secteur 4. Connecteur du module de mémoire
3. Câble de LED de rétroéclairage du clavier 6. Connecteur du cable du clavier
4. Connecteur du cable du pavé tactile 8. Connecteur du cable de la batterie
5. Connecteur de carte WLAN 10. Connecteur du cable du disque dur
6. Connecteur du cable USB 12. Connecteur du cable du haut-parleur
7. Connecteur du cable d'E/S 14. Connecteur SSD M.2

Les images suivantes indiquent l'emplacement de la carte système et fournissant une representation visuelle de la procédure d'installation.

Étapes

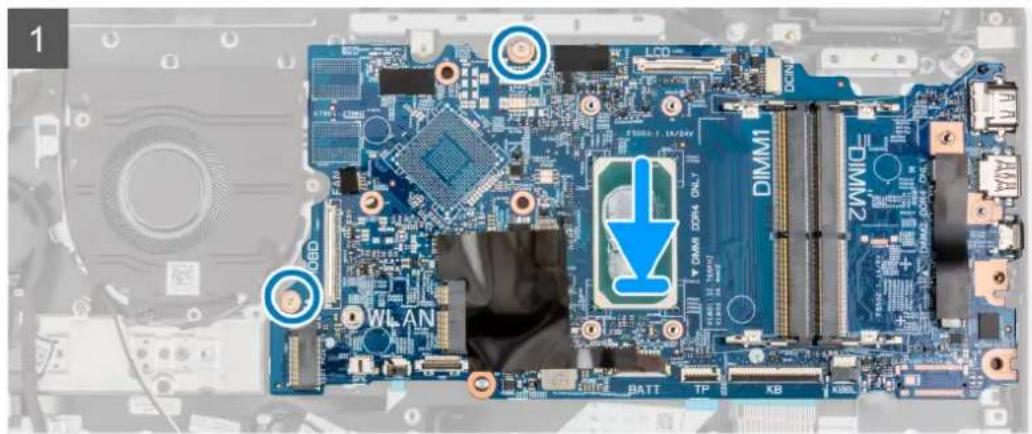

1. Alignez et place la carte système dans le logement situé sur l'assemblage du repose-poignets.
2. Remettez en place les deux vis (M2x2) qui fixent la carte système.
3. Alignez puis placez le support Type-C sur la carte système.
4. Installez les deux vis (M2x5) de fixation du support de type-C.
5. Branchez le cable d'affichage et le cable d'E/S dans le connecteur sur la carte système, fermez le loquet et fixez les rubans adhésifs.
6. Branchez le cable du pavé tactile, le cable du clavier et le cable USB au connecteur situé sur la carte système et fermez le loquet.
7. Branchez le cable des haut-parleurs, le cable du port de l'adaptateur secteur, le cable du disque dur et le cable du ventilateur du système sur le connecteur de la carte système.
8. Pour les systèmes compatibles 4G LTE, fixez le cable de la carte d'E/S WWAN sur l'assemblage du repose-poignets.
9. Appuyez sur la charnière vers le bas en direction de l'assemblage de repose-poignets.
10. Installéz les vis (M2,5x6) et (M2,5x4) fixant la charnière à l'assemblage de repose-poignets.

Étapes suivantes

1. Installéz l'assemblage de dissipateur de chaleur :
   2.Installes la carte WLAN.
2. Installez le disque dur pour les systèmes livrés avec un disque dur.
   4.Installez le disque SSD M.2
   5.Installez le module de memoire.
3. Installez la batterie.
4. Installez le cache de fond.
5. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
6. Installez la carte microSD.
7. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voite ordinateur.

Haut-parleurs

Retrait du haut-parleur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez la batterie.

A propos de cette tâche

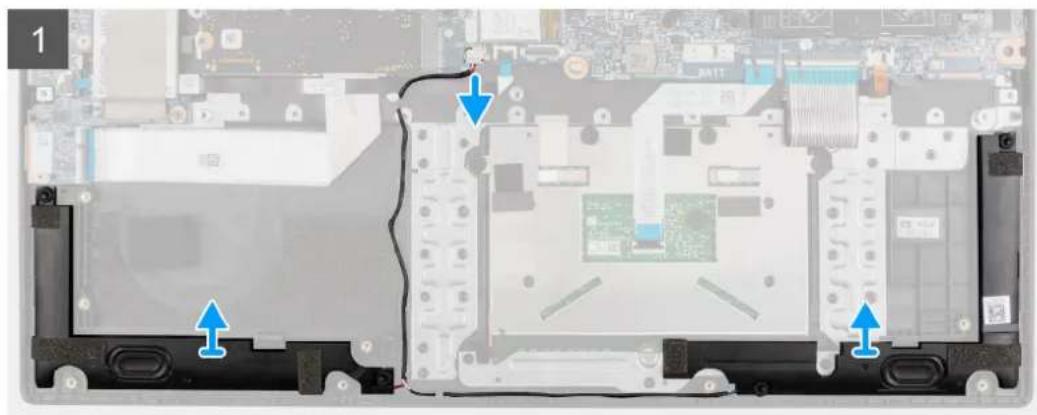

La figure suivante indique l'emplacement des haut-parleurs et fournit une representation visuelle de la procEDURE de retrait.

Étapes

1. Déconnectez le cable du haut-parleur de son connecteur situé sur la carte système.
2. Retirez le cable des haut-parleurs des guides d'acheminement situés sur l'assemblage de repose-poignets.
3. Decollez les rubans adhesifs, soulevez et retirez les haut-parlieurs de l'assemblage de repose-poignets.

Installation du haut-parleur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

La figure suivante indique l'emplacement des haut-parleurs et fournit une representation visuelle de la procEDURE d'installation.

Étapes

1. Alignez et mettez en place les haut-parleurs dans le logement situé sur l'assemblage du repose-poignets.
2. Acheminez le cable des haut-parleurs par les guides d'acheminement situés sur l'assemblage de repose-poignets.
3. Connectez le cable du haut-parleur au connecteur de la carte système.
4. Collez les rubans adhésifs pour fixer les haut-parleurs.

Étapes suivantes

1.Installez la batterie.
2. Installez le cache de fond.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installes la carte microSD.
5. Suivez la procedure décrite dans la section ÀpRES une intervention à l'intérieur de votes ordinateur.

Pavé tactile

Retrait du pavé tactile

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez la batterie.
6. Retirez les haut-parleurs.

À propos de cette tâche

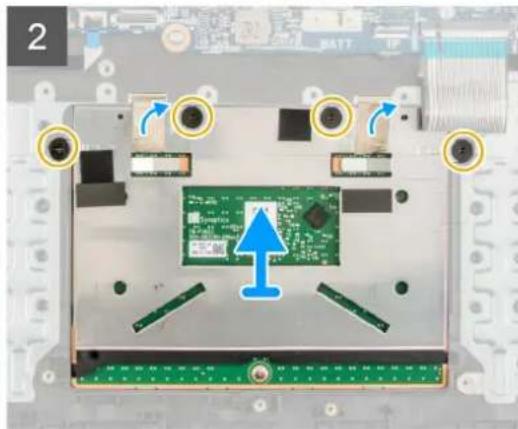

La figure suivante indique l'emplacement du pavé tactile et fournit une représentation visuelle de la procédure de retrait.

3x

M2x2.5

4x

M2x2

Étapes

1. Ouvrez le loquet et déconnectez le cable du pavé tactile de son connecteur situé sur la carte système.
2. Decollez les rubans adhésifs qui fixent le module du pavé tactile.
3. Remettez en place les trois vis (M2x2,5) qui fixent le support du pavé tactile au module du pavé tactile.
4. Soulevez le support du pavé tactile pour le retarder du module du pavé tactile.
5. Retirez les quatre vis (M2x2) qui fixent le module du pavé tactile à l'assemblage de repose-poignets.
6. Soulevez le module du pavé tactile et retirez-le de l'assemblage de repose-poignets.

Installation du pavé tactile

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

La figure suivante indique l'emplacement du pavé tactile et fournit une représentation visuelle de la procédure d'installation.

3x

M2x2.5

4x

M2x2

Étapes

1. Alignez et placez le module du pavé tactile dans le logement situé sur l'assemblage du repose-poignets.
2. Installéz les deux vis (M2x2) pour fixer le module du pavé tactile à l'assemblage de repose-poignets.
3. Alignez et placez le support du pavé tactile sur le module du pavé tactile.
4. Installez les trois vis (M2x2.5) pour fixer le support du pavé tactile au module du pavé tactile.
5. Collez les rubans adhésifs pour fixer le module du pavé tactile.
6. Branchez le cable du pavé tactile sur le connecteur de la carte système et fermez le loquet.

Étapes suivantes

1.Installez les haut-parleurs.
2.Installez la batterie.
3.Installez le cache de fond.
4. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
5. Installez la carte microSD.
6. Suivez la procedure décrite dans la section Àpres une intervention à l'intérieur de votes ordinateur.

Carte d'E/S WWAN

Retrait de la carte d'E/S WWAN

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez le cable de la batterie.

À propos de cette tâche

La figure suivante indique l'emplacement de la carte d'E/S WWAN et fournit une representation visuelle de la procEDURE de retrait.

REMARQUE : La procedure suivante s'applique uniquement aux systèmes compatibles 4G LTE.

2x
M2x3

Étapes

1. Retirez les deux vis (M2x3) qui fixent la carte d'E/S WWAN à l'assemblage de repose-poignets.
2. Ouvrez le loquet et déconnectez le cable WWAN de son connecteur situé sur la carte d'E/S WWAN.
3. Soulevez et retirez la carte d'E/S WWAN de l'assemblage de repose-poignets.

Installation de la carte d'E/S WWAN

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

La figure suivant e indique l'emplacement de la carte d'E/S WWAN et fournit une representation visuelle de la procedure d'installation.

REMARQUÉ : La procédure suivante s'applique uniquement aux systèmes compatibles 4G LTE.

2x
M2x3

Étapes

1. Branchez le cable de la carte WWAN au connecteur situé sur la carte d'E/S WWAN et fermez le loquet.
2. Alignez et mettez en place la carte d'E/S WWAN dans le logement situé sur l'assemblage du repose-poignets.
3. Installez les deux vis (M2x3) pour fixer la carte d'E/S WWAN à l'assemblage de repose-poignets.

Étapes suivantes

1.Installez le cable de la batterie.
2. Installéz le cache de fond.
3. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4.Installez la carte microSD.
5. Suivez la procedure decrite dans la section Apre une intervention a l'intérieur de voite ordinateur.

Assemblage du repose-poignets

Retrait de l'assemblage du repose-poignets

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Retirez le cache de fond.
5. Retirez la batterie.
6. Retirez le module de mémoire.
7. Retirez le SSD M.2.
8. Retirez le support de conversion du disque SSD M.2.
9. Retirez la plaque thermique du disque SSD M.2.
10. Retirez le disque dur.
11. Retirez la carte WLAN.
12. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.

13. Retirez le cable de la carte d'E/S.

14. Retirez l'assemblage d'écran.

15. Retirez le ventilateur système.
16. Retirez l'assemblage de dissipateur de chaleur.
17. Retiree le port de I'adaptateur secteur.
18. Retirez la carte d'E/S.
19. Retirez la pile bouton.
20. Retirez le cable USB.
21. Retirez la carte d'E/S WWAN pour les systèmes compatibles 4G LTE.
22. Retirez la carte système.

REMARQUE: La carte système peut être retiree en même temps que le dissipateur de chaleur.

A propos de cette tache

Les images suivantes indiquent l'emplacement de l'assemblage du repose-poignets.

Étapes

Après avoir effectué toutes les étapes ci-dessus, il vous reste l'assemblage du repose-poignets.

Installation de l'assemblage de repose-poignets

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la procEDURE d'installation.

À propos de cette tâche

L'imagesuivante montrel'assemblage du repose-poignets.

Étapes

Après avoir effectué les étapes successives, il vous reste l'assemblage du repose-poignets.

Étapes suivantes

1.Installez la carte système.
2.Installez la carte d'E/S WWAN pour les systèmes compatibles 4G LTE.
3.Installez le cable USB.
4. Installez la pile bouton.
5.Installez la carte d'E/S.
6. Installez le port de l'adaptateur secteur.
7. Installez l'assemblage de dissipateur de chaleur :
8. Installez le ventilateur système.
9.Installez l'assemblage d'écran.
10.Installez le cable de la carte d'E/S.
11.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
12.Installez la carte WLAN.
13. Installez le disque dur.
14. Installes le support de conversion du disque SSD M.2.
15. Installé le support de conversion du disque SSD M.2.
16. Installez le disque SSD M.2.
17.Installez le module de mémoire.
18. Installez la batterie.
19. Installéz le cache de fond.
20. Installé le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
21.Installez la carte microSD.
22. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérieur de votre ordinateur.

Bordure d'écran

Retrait de la cordure d'écran

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte WLAN.
7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.
8. Retirez le cable de la carte d'E/S.
9. Retirez l'assemblage d'écran.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la cordure d'ecran et fournissent une representation visuelle de la procEDURE de retrait.

Étapes

1. Utilisez une pointe en plastique pour faire levier afin d'ouvrir delicatement les côtes supérieur, gauche et droit du cadre d'écran.

PRECAUTION: Quand vous faites levier pour ouvrir le cadre de l'écran, assurez-vous de le faire sur tout le bord extérieur de ce dernier à l'aide de vos mains ou de pointes en plastique. L'utilisation d'un tournevis ou de tout autre objet pointu peut endommager le capot de l'écran.

1. Soulevez et retirez la cordure de l'assemblage d'écran.

Installation de la cordure d'écran

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

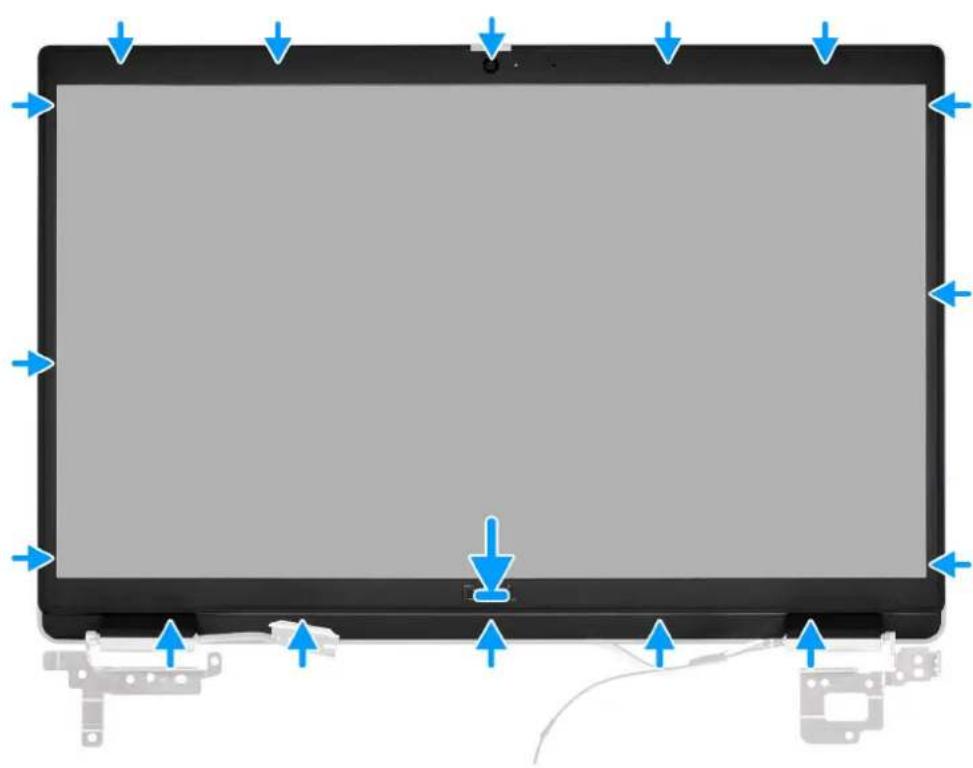

L'image suivante indique l'emplacement de la cordure d'écran et fournit une représentation visuelle de la procédure d'installation.

Étapes

Alignez la cordure d'écran sur l'assemblage d'écran. Enclenchez la cordure d'écran avec précaution.

Étapes suivantes

1.Installez l'assemblage d'écran.
2.Installes le cable de la carte d'E/S.
3.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
4. Installez la carte WLAN.
5.Installez le cache de fond.
6. Quittez le mode maintenance.
7. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
8.Installez la carte microSD.
9. Suivez la procEDURE décrite dans la section Àpres une intervention à l'intérieur de votes ordinateur.

Panneau d'écran

Retrait du panneau d'écran

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Passez en mode maintenance.
3. Retirez la carte microSD.
4. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
5. Retirez le cache de fond.
6. Retirez la carte WLAN.
7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.
8. Retirez le cable de la carte d'E/S.
9. Retirez l'assemblage d'écran.
10. Retirez la cordure d'écran.

À propos de cette tâche

i REMARQUE:Le panneau d'ecran est pre-assemblé avec les supports d'ecran sous la forme d'une seule piece de rechange. Ne tirez pas sur les rubans adhesifs extensibles et ne les detachez pas du cadre de I'ecran, et ne séparez pas les supports du cadre de l'ecran.

Les images suivantes indiquent l'emplacement du panneau d'écran et fournissant une representation visuelle de la procédure de retrait.

6x
M2.5x3

2x
M2.5x3

2

Étapes

1. Retirez les six vis (M2,5x3) et les deux vis (M2,5x3) fixant les supports des charnières gauche et droite.
2. Retournez delicatement le panneau d'écran.
3. Decollez le ruban adhesif, ouvre le loquet et débranchez le cable d'affichage du connecteur sur l'ecran d'affichage.
4. Soulevez et retirez le panneau d'écran de l'assemblage d'écran.

Installation du panneau d'écran

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

REMARQUE: Le panneau d'écran est pré-assemblé avec les supports d'écran sous la forme d'une seule piece de rechange. Ne tirez pas sur les rubans adhésifs extensibles et ne les détachez pas du cadre de l'écran, et ne séparez pas les supports du cadre de l'écran.

Les images suivantes indiquent l'emplacement du panneau d'écran et fournissent une représentation visuelle de la procédure d'installation.

1

6x
M2.5x3

2x
M2.5x3

2

Étapes

1. Alignez et placez l'écran d'affichage sur l'assemblage d'affichage.
2. Branchez le cable d'affichage au connecteur de l'ecran d'affichage, fermez le loquet et fixez le ruban adhesif.
3. Installé les six vis (M2,5x3) et les deux vis (M2,5x3) pour fixer les supports de charnières gauche et droite.
4. Retournez delicatement le panneau d'écran.

Étapes suivantes

1.Installez la cordure d'ecran.
2.Installez l'assemblage d'écran.
3.Installez le cable de la carte d'E/S.
4.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
5.Installez la carte WLAN.
6. Installes le cache de fond.
7. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
8. Installes la carte microSD.
9. Quittez le mode maintenance.
10. Suivez la procEDURE décrite dans la section ÀpRES une intervention à l'intérieur de votre ordinateur.

Caméra

Retrait de laamera

Prérequis

1. Suivez la procedure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte WLAN.
7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.
8. Retirez le cable de la carte d'E/S.
9. Retirez l'assemblage d'écran.
10. Retirez la cordure d'écran.
11. Retirez le panneau d'écran.

À propos de cette tâche

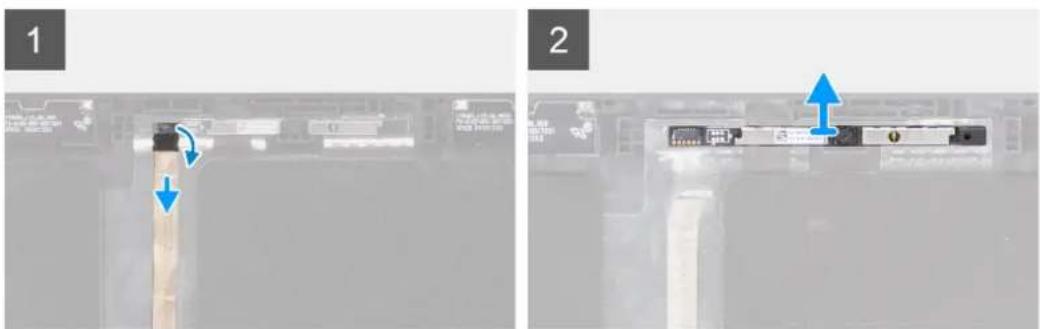

La figure suivante indique l'emplacement de la camera et fournit une representation visuelle de la procedure de retrait.

Étapes

1. Collez le ruban adhesif fixant le cable de la webcam au connecteur du module de cette derniere.
2. Déconnectez le cable de la webcam de son connecteur situé sur le module de cette dernière.
3. Decollez le cable de la webcam du capot arrêté de l'affichage.
4. Faites délicatement levier pour-retirer le module de webcam du capot arrière de l'affichage.

Installation de la webcam

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la procEDURE d'installation.

À propos de cette tâche

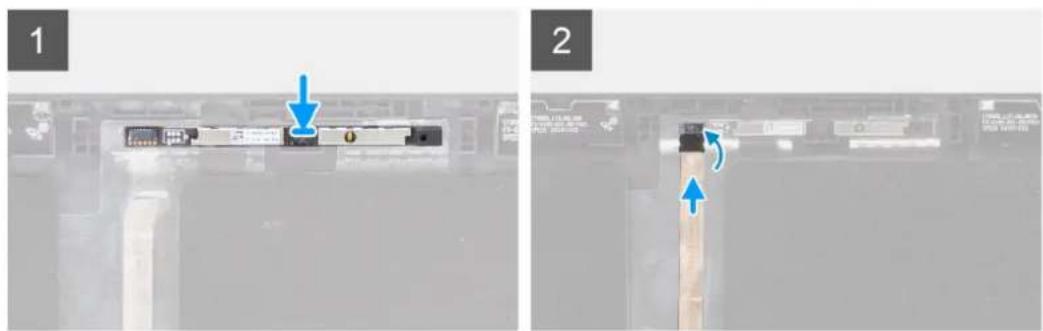

La figure suivante indique l'emplacement de la camera et fournit une representation visuelle de la procedure d'installation.

Étapes

1. Alignez et placez le module de webcam dans le logement situé sur le capot arrêté de l'affichage.
2. Connectez le cable de laamera au connecteur situé sur le module de celle-ci.
3. Collez le ruban adhesif pour fixer le cable de webcam au module de webcam.
4. Alignez et collez le cable de webcam sur le capot arrriere de l'affichage.

Étapes suivantes

1.Installez le panneau d'écran.
2.Installez la cordure d'ecran.
3.Installez l'assemblage d'écran.
4.Installes le cable de la carte d'E/S.
5.Installez la carte WWAN pour les systèmes compatibles 4G LTE.
6. Installez la carte WLAN.
7. Installez le cache de fond.
8. Quittez le mode maintenance.
9. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
10.Installez la carte microSD.
11. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voire ordinateur.

Câble d'écran

Retrait du cable de l'écran

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte WLAN.

7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.

8. Retirez le cable de la carte d'E/S.

9. Retirez l'assemblage d'écran.
10. Retirez la cordure d'écran.
11. Retirez le panneau d'écran.

À propos de cette tâche

L'imague suivante indique l'emplacement du cable d'écran et fournit une representation visuelle de la procédure de retrait.

Étapes

1. Debranche le cable de I'ecran de son connecteur situé sur la carte système.
2. Debranchez le cable d'écran du connecteur situé sur le panneau d'écran.
3. Debranchez le cable d'affichage de son connecteur situé sur le module de webcam.

Installation du cable de l'écran

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la procEDURE d'installation.

A propos de cette tâche

La figure suivant e indique l'emplacement du cable d'ecran et fournit une representation visuelle de la procedure d'installation.

Étapes

1. Branchez le cable d'affichage au connecteur situé sur le module de webcam.
2. Branchez le cable d'affichage au connecteur de l'écran d'affichage.
3. Branchez le cable d'affichage eu connecteur situé sur la carte système.

Étapes suivantes

1.Installez le panneau d'ecran.
2.Installez la bordure d'ecran.
3.Installez l'assemblage d'écran.
4.Installez le cable de la carte d'E/S.
5.Installez la carte WWAN pour les systèmes compatibles 4G LTE..
6. Installee la carte WLAN.
7. Installez le cache de fond.
8. Quittez le mode maintenance.
9. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
10.Installez la carte microSD.
11. Suivez la procedure decrite dans la section Aprese une intervention a l'intérieur de voite ordinateur.

Capot arrête de l'écran

Retrait du capot arrêté de l'écran

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la carte microSD.
3. Retirez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
4. Passez en mode maintenance.
5. Retirez le cache de fond.
6. Retirez la carte WLAN.
7. Retirez la carte WWAN pour les systèmes compatibles 4G LTE.
8. Retirez le cable de la carte d'E/S.
9. Retirez l'assemblage d'écran.
10. Retirez la cordure d'écran.
11. Retirez le panneau d'écran.
12. Retirez la webcam.
13. Retirez le cable de I'ecran.

À propos de cette tâche

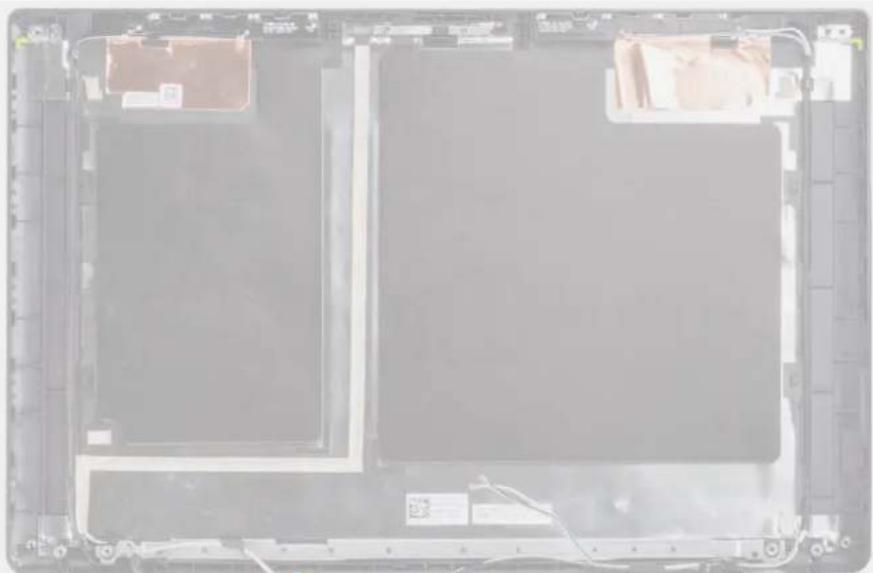

Les images suivantes indiquent l'emplacement du capot arriere d'écran et fournissant une représentation visuelle de la procédure de retrait.

Étapes

Après avoir effectué toutes les étapes ci-dessus, il vous reste l'assemblage du cache de fond.

Installation du capot arrêté de l'écran

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

La figure suivante indique l'emplacement du capot arriere d'ecran et fournit une representation visuelle de la procedure d'installation.

Étapes

Après avoir effectué les étapes successives, il vous reste l'assemblage du cache de fond.

Étapes suivantes

1.Installez le cable d'ecran.
2.Installez la webcam.
3.Installez le panneau d'ecran.
4.Installez la bordure d'ecran.
5.Installez l'assemblage d'ecran.
6.Installez le cable de la carte d'E/S.
7. Installee la carte WWAN pour les systèmes compatibles 4G LTE..
8. Installez la carte WLAN.
9. Installez le cache de fond.
10. Quittez le mode maintenance.
11. Installez le plateau de la carte SIM pour les systèmes compatibles 4G LTE.
12.Installez la carte microSD.
13. Suivez la procedure décrite dans la section ÀpRES une intervention à l'intérieur de votes ordinateur.

Pilotes et téléchargesments

Pour dépanner, télécharger ou installer des pilotes, il est recommendé de dire l'article de la base de connaissances Dell intitulé Forum aux questions Pilotes et téléchargesments.

configuration du BIOS

PRECAUTION : Sauf si vous etes un utiliseur expert, ne modifiez pas les parametes de configuration du BIOS. Certaines modifications peuvent empêcher l'ordinateur de fonctionner correctement.

REMARQUE : Selon votre ordinateur et les apparciels installés, les options répertoriées dans cette section ne s'afficheront pas forcément dans votre configuration.

REMARQUE : Avant d'effectuer des modifications dans la configuration du BIOS, notez les paramétres d'origine afin de pouvoir vous y reporter ultérieurement.

Voupeuz modifier la configuration du BIOS pour les objectifs suivants :

• Renseignez-vous sur le matériel installé sur votre ordinateur, par exemple la quantité de RAM et la taille du périhérique de stockage.
• Modifier les informations de configuration du système.
• Définissez ou modifiez une option selectionnable par l'utilisateur, par exemple le mot de passer utiliser ou le type de disque dur installé, et activez ou désactivez les péripériques de base.

Présentation du BIOS

Le BIOS gere le flux des données entre le systeme d'exploitation de l'ordinateur et les peripheriques rattaches tels que le disque dur, un adaptateur video, le clavier, la souris et l'imprimante.

Accès au programme de configuration du BIOS

Étapes

1. AllumezVote ordinateur.
2. Appuyez sur F2 pendant l'autotest de démarrage (POST) pour entrer dans le programme de configuration du BIOS.

REMARK: Si le logo du système d'exploitation s'affiche, attendez l'affichage du bureau. Ensuite, eteignez votre ordinateur et refaites une tentative.

Touches de navigation

REMARQUE : Pour la plupart des options de Configuration du BIOS, les modifications que vous apportez sont enregistrées, mais ne sont appliquées qu'au redémarrage de l'ordinateur.

Tableau 4. Touches de navigation

Touches Navigation
Flèche du haut Permet de revenir au champ précédent.
Flèche du bas Permet de passer au champ suivant.
Entrée Choisit une valeur dans le champ sélectionné (si applicable) oupermet de suivre le lien affché dans le champ.
Barre d'espacement Permet d'étendre ou de réduire la liste déroulané, le cas échéant.
Onglet Passe au champ suivant.
Échap Permet de revenir à la page précédente jusqu'à ce que l'écranprincipal s'affiche. Si vous appuyez sur « Echap » dans l'écran

Tableau 4. Touches de navigation (suite)

Touches Navigation
	principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer l'ordinateur s'affiche.

Menu Demarrage ponctuel (F12)

Pour entrer dans le menu Demarrage pontuel, allumez your ordinateur, pus appuyez immediatement sur la touche F12.

① REMARQUE: Si vous ne parvenez pas à acceder au menu d'amorçage ponctuel, repêzez l'action ci-dessus.

Le menu d'amorçage ponctuel affiche les apparéils à partir desquels vous pouvez démarrer, ainsi que les options permettant de lancer des diagnostics. Les options du menu de démarrage sont les suivantes :

• Disque amovible (si disponible)
  -Unité STXXXX (si disponible)

i REMARQUE : XXX correspond au numero de disque SATA.

Lecteur optique (si disponible)
- Disque dur SATA (si disponible)
Diagnostics

L'ecran du menu d'amorçage ponctuel affiche également l'options d'accès à l'écran Configuration du BIOS.

Options de configuration du système

REMARQUE : Selon cette système et les apparciels installés, les éléments répertoriés dans cette section n'apparaître pas forcément tels quels dans votre configuration.

Tableau 5. Options de configuration du système : menu Informations système

Présentation générale

Latitude 3520

Version du BIOS Affiche le numéro de version du BIOS.

Numéro de série Affiche le numéro de série du système.

Numéro d'inventaire Affiche le numéro d'inventaire du système.

Date de fabrication Affiche la date de fabrication du système.

Date de propriété Affiche la date de propriété du système.

Code de service express Affiche le code de service express du système.

Étiquette de propriété Affiche l'étiquette de propriété du système.

Mise à jour de firmware signée Indique si la mise à jour de firmware signée est activée sur votre système.

Information sur la batterie

Principal Indique que la batterie est la batterie principale.

Niveau de la batterie Affiche le niveau de la batterie du système.

État de la batterie Affiche l'état de la batterie du système.

Intégrité Affiche l'intégrité de la batterie du système.

Adaptateur secteur Indique si l'adaptateur secteur est connecté ou non.

Informations concernant le processeur

Type de processeur Affiche le type du processeur.

Tableau 5. Options de configuration du système : menu Informations système (suite)

Présentation générale
Vitesse d'horloge maximale Affiche la vitesse d'horloge maximale du processeur.
Vitesse d'horloge minimale Affiche la vitesse d'horloge minimale du processeur.
Vitesse d'horloge actuelle Affiche la vitesse d'horloge actuelle du processeur.
Nombre de coûers Affiche le nombre de coûers du processeur.
ID du processeur Affiche le code d'identification du processeur.
Mémoire cache L2 du processeur Affiche la taîle du cache L2 du processeur.
Mémoire cache de niveau 3 du processeur Affiche la taîle du cache L3 du processeur.
Version du microcode Affiche la version du microcode.
Compatible Intel Hyper-Threading Indique si le processeur est compatible avec la technologie Hyper-Threading (HT).
Technologie 64 bits Indique si la technologie 64 bits est utilisée.
Informations sur la mémoire
Mémoire installée Affiche la quantité totale de mémoire système installée.
Mémoire disponible Affiche la quantité totale de mémoire système disponible.
Vitesse de la mémoire Affiche la vitesse de la mémoire.
Mode canal de la mémoire Affiche le mode monocanal ou bicanal.
Technologie de mémoire Affiche la technologie utilisée pour la mémoire.
LOGEMENT DIMM 1 Affiche des informations sur le logement DIMM.
LOGEMENT DIMM 2	Affiche des informations sur le logement DIMM.
Informations sur les produits
Type de panneau	Affiche le type de panneau du système.
Contrôleur video	Affiche le type de contrôleur video du système.
Mémoire video	Affiche les informations de mémoire video du système.
Apparil Wi-Fi	Affiche les informations des produits sans fil du système.
Résolution native	Affiche la résolution native du système.
Version du BIOS video	Affiche la version du BIOS video du système.
Contrôleur audio	Affiche les informations de contrôleur audio du système.
Apparil Bluetooth	Affiche les informations d'apparil Bluetooth du système.
Adresse MAC LOM	Affiche l'adresse MAC LAN On Motherboard (LOM) du système.
Adresse MAC de transfert	Affiche l'adresse MAC de la passerelle du système.
Péripétrique cellulaire Affiche les informations sur le disque SSD PCIe M.2 du système.
Contrôleur video dGPU (pour les systèmes dotés d'une carte video séparée uniquement)	Affiche des informations sur le contrôleur video.

Tableau 6. Options de configuration du système : menu Configuration du démarrage

Configuration du démarrage
Séquence de démarrage
Mode de démarrage	Affiche les modes de démarrage
	①REMARQUE: Le mode Démarrage existant n'est pas pris en charge sur cette plate-forme.
Séquence de démarrage	Affiche la série de démarrage.
Démarrage de la carte SD (Secure Digital)	Permet d'activer ou de désactiver le démarrage en lecture seule de la carte SD.

Tableau 6. Options de configuration du système : menu Configuration du démarrage (suite)

Configuration du démarrage

Par défaut, l'options Démarrer la carte Secure Digital (SD) est désactivée.

Secure Boot

Activer Secure Boot Permet d'activer ou de désactiver la fonctionnalité Secure Boot (amorcage sécurisé).

Par défaut, cette option est désactivée.

Mode Secure Boot Permet de modifier les options du mode Secure Boot.

Par défaut, l'options Mode déployé est activée.

Par défaut, l'options Mode audit est désactivée.

Gestion des clés experte

Activer le mode personnelisé Permet d'activer ou de désactiver le mode personnelé.

Par défaut, l'options mode personnelé est désactivée.

Gestion des clés en mode personnelé Permet de Sélectionner les valeurs personalisées de la gestion experte des clés.

Tableau 7. Options de configuration du système : menu Périphériques intégrés

Périphériques intégrés
Date/Heure Affiche la date actuelle au format mm/jj/aaaa et l'houre actuelle au format HH:MM:SS AM/PM.
Caméra Cette option permet d'activer ou de désactiver laamera. Par défaut, l'options Activer laamera est sélectionnée.
Audio
Activer l'audio Permet d'activer ou de désactiver le contrôleur audio intégré. Par défaut, l'options Activer audio est activée. Par défaut, l'options Activer le microphone est activée. Par défaut, l'options Activer le haut-parleur interne est activée.
Configuration USB	•Permet d'activer ou de désactiver l'amorçage à partir d'appareils de stockage de masse USB connectés au port USB externe. Par défaut, l'options Activer les ports USB arrêté est activée. •Permet d'activer ou de désactiver le démarrage à partir d'appareils de stockage de masse USB (disque dur externe, lecteur optique et lecteur USB). Par défaut, l'options Activer le support de démarrage USB est activée.
Désactivation du tunneling PCIE USB4	Permet de désactiver l'options de tunneling PCIE USB4. Par défaut, cette option est désactivée.
Vidéo/alimentation uniquement sur les ports USB-C	Permet d'activer ou de désactiver la fonctionnalité du port USB-C pour la vidéo ou l'alimentation seulement. Par défaut, l'options Vidéo/alimentation uniquement sur les ports USB-C est désactivée.
Périphériques divers
Activer le lecteur d'empreintes digitales (pour les systèmes dotés d'une carte video séparée uniquement)	Active le lecteur d'empreintes digitales. Cette option est activée par défaut.

Tableau 8. Options de configuration du système : menu Stockage

Stockage

Opération SATA/NVMe

Tableau 8. Options de configuration du système : menu Stockage (suite)

Stockage
Opération SATA/NVMe Permet de configurer le mode d'exploitation du contrôleur d'appareil de stockage intégré. Par défaut, l'options RAID activé est activée.
Interface de stockage
Activation des ports Cette page vous permet d'activer les disques intégrés. Par défaut, l'options SATA-1 est activée. Par défaut, l'options Disque SSD-1 PCIe M.2 est activée.
Création de rapportsm SMART
Activer la création de rapportsm SMART Permet d'activer ou de désactiver SMART (Technologie d'auto-supervision, analyse et signalement) pendant le démarrage du système. Par défaut, l'options Activer la création de rapportsm SMART est désactivée.
Informations sur les disques
SATA-1
Type Affiche les informations du type SATA du système.
Péripérisque Affiche les informations d'appareil SATA du système.
M.2 PCIe SSD-1
Type Affiche les informations sur le type de disque SSD PCIe M.2 du système.
Péripérisque Affiche les informations sur l'appareil du disque SSD PCIe M.2 du système.
Enable Hard Drive Free Fall Protection (activer la protection contre la chute libre du disque dur)
Enable Hard Drive Free Fall Protection (activer la protection contre la chute libre du disque dur)	Permet d'activer la fonction de protection contre la chute du disque dur. Par défaut, l'options Activer la protection contre la chute du disque dur est sélectionnée.
Activer la carte média	Permet d'activer ou de désactiver le mode en lecture seule de la carte support. L'options Carte Secure Digital (SD) est activée.

Tableau 9. Options de configuration du système : menu Affichage

Écran

Luminosité de l'affichage

Luminosite lors du fonctionnement sur batterie Permet de définir la luminosité de l'écran lorsque le système fonctionne sur batterie.

Luminosite lors de l'alimentation secteur Permet de définir la luminosité de l'écran lorsque le système fonctionne sur l'alimentation secteur.

Écran tactile Permet d'activer ou de désactiver l'écran tactile pour le système d'exploitation. L'écran tactile fonctionne toujours dans la configuration BIOS independamment de ce paramètre. Cette option est activée par défaut.

EcoPower

Activation d'EcoPower Permet d'activer ou de désactiver la fonctionnalité EcoPower. Cette option est activée par défaut.

Logo plein écran Permet d'activer ou de désactiver l'affichage du logo plein écran. Par défaut, cette option est désactivée.

Tableau 10. Options de configuration du système : menu Connexion

Connexion
Configuration du contrôleur réseau
Carte NIC intégrée Quand cette option est activée, les protocoles réseau UEFI sont installés et disponibles, ce qui permet aux fonctions de gestion de réseau antérieures à ce système d'exploitation ou précoces d'utiliser toute carte réseau activée. L'options Activer avec PXE est activée par défaut.
Activer les appareils sans fil
WWAN/GPS (pour les systèmes dotés d'une carte video séparée uniquement)	Permet d'activer ou de désactiver les appareils WWAN/GPS internes. Par défaut, cette option est activée. L'options Mode de bus WWAN permit de définir le type d'interface de la carte WWAN sans fil. Par défaut, l'options Mode de bus PCIe est activée.
WLAN Permet d'activer ou de désactiver l'apparil WLAN interne.	Par défaut, cette option est activée.
Bluetooth Permet d'activer ou de désactiver l'apparil Bluetooth interne.	Par défaut, cette option est activée.
Activer la pile réseau UEFI Permet d'activer ou de désactiver la pile réseau UEFI.	Par défaut, l'options Activer la pile réseau UEFI est activée.
Contrôle de l'émetteur sans fil
Contrôler la radio WLAN Détecte la connexion du système à un réseau filaire, puis désactive la communication sans fil (WLAN).	Par défaut, cette option est désactivée.
Contrôler la radio WWAN Détecte la connexion du système à un réseau filaire, puis désactive la communication sans fil (WWAN).	Par défaut, cette option est désactivée.
Fonction de démarrage HTTPS(pour les systèmes dotés d'une carte video séparée uniquement)
Démarrage HTTPS Permet d'activer ou de désactiver le démarrage HTTPS.	Par défaut, l'options Démarrage HTTPS est activée.

Tableau 11. Options de configuration du système : menu Alimentation

Alimentation
Configuration de la batterie	Permet au système de fonctionner sur batterie pendant les heures de pointedutilisation de l'alimentation. Utilisez le tableau Début de charge personnelisé et Arrêt de charge personnelisé personnalisée pour empêcher l'utilisation de l'alimentation secteur entre certaines périodes de chaque jour.Par défaut, l'option Adaptive est activée.
Configuration avancée
Activer la configuration avancée du niveau decharge de la batterie	Permet d'activer ou de désactiver la configuration avancée du niveau de charge de labattery.Par défaut, l'options Activer la configuration avancée du niveau de charge de labattery est désactivée.
Basclement en heures pleines	Permet au système de fonctionner sur batterie pendant les heures de pointedutilisation de l'alimentation.
Activer le basclement en heures pleines	Par défaut, l'options Activer le basclement en heures pleines est désactivée.

Tableau 11. Options de configuration du système : menu Alimentation (suite)

Alimentation
USB PowerShare
Activer USB PowerShare Permit d'activer ou de désactiver USB PowerShare.
	Par défaut, l'options Activer USB PowerShare est désactivée.
Gestion thermique	Permet d'activer le refroidissement des ventilateurs et la gestion de la chaleur du processeur pour régler les performances, le bruit et la température du système.
	Par défaut, l'options Optimisé est activée.
Prise en charge de l'éveil par USB
Activer la prise en charge de l'éveil par USB Active la prise en charge de l'éveil par USB.
	Par défaut, l'options Activer la sortie de veille par péripérisque USB est désactivée.
Éveil système lors de la connexion à une station d'accueil Dell USB-C	Lorsque cette option est activée, la connexion d'une station d'accueil USB-C Dell déclenché la sortie de veille du système.
	Par défaut, l'options Éveil système lors de la connexion à une station d'accueil Dell USB-C est activée.
Bloquer la mise en veille	Permet de bloquer le mode de mise en veille (S3) dans le système d'exploitation
	Par défaut, l'options Bloquer la mise en veille est désactivée.
Interrupteur du capot Active ou désactive l'interrupteur du capot.
	Par défaut, l'options Interrupteur du capot est activée.
Sous tension Capot ouvert Permet d'activer ou de désactiver la mise sous tension du système lorsqu'il est étéint, à l'ouverture du couvercle.
	Par défaut, l'options Sous tension Capot ouvert est activée.
Technologie Intel Speed Shift	Permet d'activer ou de désactiver la prise en charge de la technologie Intel Speed Shift.
	Par défaut, l'options Technologie Intel Speed Shift est activée.

Tableau 12. Options de configuration du système : menu Sécurité

Sécurité
Sécurité TPM 2.0
Sécurité TPM 2.0 activée Permet d'activer ou de désactiver les options de sécurité TPM 2.0.
	Par défaut, l'options Sécurité TPM 2.0 activée est activée.
Dérivation PPI pour les commandes d'activation	Permet de contrôle l'interface PPI (Physical Presence Interface) du module TPM.
	Par défaut, l'options Dérivation PPI pour les commandes d'activation est désactivée.
Dérivation PPI pour les commandes de désactivation	Permet de contrôle l'interface PPI (Physical Presence Interface) du module TPM.
	Par défaut, l'options Dérivation PPI pour les commandes de désactivation est désactivée.
Activer Attestation Permet de contrôle si la hierarchie d'approbation du module TPM (Trusted Platform Module) est disponible pour le système d'exploitation.
	Par défaut, l'options Activer l'attestation est activée.
Activer le stockage des clés Permet de contrôle si la hierarchie de stockage du module TPM (Trusted Platform Module) est disponible pour le système d'exploitation.
	Par défaut, l'options Activer le stockage des clés est activée.

Tableau 12. Options de configuration du système : menu Sécurité (suite)

Sécurité
SHA-256 Le BIOS et le module TPM utiliseront l'algorithm de hachage SHA-256 pour étendreles mesures dans les registres PCR du module TPM lors du démarrage du BIOS.Par défaut, l'options SHA-256 est activée.
Effacer Permet d'effacer les informations sur le propriétéaire du module TPM, puis de rétablierle TPM à son état par défaut.Par défaut, l'options Effacer est désactivée.
Dispositif de dérivation PPI pour commandedes effacement	Contrôle l-interface PPI du module TPM.Par défaut, l'options Dispositif de dérivation PPI pour commandes d'effacementest désactivée.
État TPM Permet d'activer ou de désactiver TPM.Par défaut, cette option est activée.
Réduction des risques de sécurité SMM	Permet d'activer ou de désactiver la fonction de réduction des risques de sécuritéSMM.Par défaut, cette option est activée.
Suppression des données au prochaindémarrage
Commencer la suppression des données Permet d'activer ou de désactiver l'effacement des données au prochain démarrage.Par défaut, cette option est désactivée.
Absolute Permet d'activer, de désactiver ou de désactiver en permanence l'interface dumodule BIOS du service de module Absolute Persistence (en option) depuis le logicielAbsolute.Par défaut, cette option est activée.
Sécurité du chemin de démarrage UEFI Determine si le système invite ou non l'utilisateur à saisir le mot de passad administrateur (si défini) lors du démarrage d'un appareil de démarrage UEFI à partirdu menu de démarrage F12.L'options Toujours, sauf disque dur interne est activée par défaut.

Tableau 13. Options de configuration du système : menu Mots de passer

Mots de passer
Mot de passer administrateur	Permet de définir, modifier ou supprimer le mot de passer de l'administrateur.
Mot de passer système	Permet de définir, modifier ou supprimer le mot de passer du système.
Mot de passer du disque dur interne 1	Permet de définir, modifier ou supprimer le mot de passer HDD-1 interne.
SSD0 NVMe	Permet de définir, modifier ou supprimer le mot de passer du disque SSD0 NVMe.
Configuration du mot de passer
Lettres majuscules Lorsque cette option est activée, le mot de passer doit containir au moins une dette majuscule.	Par défaut, cette option est activée.
Lettres minuscules Lorsque cette option est activée, le mot de passer doit containir au moins une dette minuscule.	Par défaut, cette option est activée.
Chiffres Lorsque cette option est activée, le mot de passer doit containir au moins un chiffre.	Par défaut, cette option est activée.

Tableau 13. Options de configuration du système : menu Mots de passer (suite)

Mots de passer
Caracteres spéciaux Lorsque cette option est activée, le mot de passer doit containir au moins un caractère spécifique. Par défaut, cette option est activée.
Nombre minimal de caractères Permet de définir le minimum de caractères autorisés pour le mot de passer.
Ignorer le mot de passer Lorsque cette option est activée, vous doivent toujours entraîre les mots de passer du système et du disque dur interne au redémarrage. Par défaut, l'options Désactivé est sélectionnée.
Modifications de mot de passer
Autoriser les changements de mot de passer non admin	Permet d'autoriser la modification du mot de passer système et du disque dur sans nécessiter de mot de passer administrateur. Par défaut, cette option est désactivée.
Verrouillage de la configuration par l'administrateur
Activer le verrouillage de la configuration par l'administrateur	Permet aux administrateurs de contrôle la façon dont leurs utilisateurs peuvent ou non accéder à la configuration du BIOS. Par défaut, cette option est désactivée.
Verrouillage du mot de passer maître
Activer le verrouillage du mot de passer maître	Lorsqu'elle est activée, cette option permet de désactiver la prise en charge du mot de passer maître. Par défaut, cette option est désactivée.
Autoriser le rétablissement des PSID non-administrateurs(unicquement pour les systèmes dotés d'une carte video séparée)
Activer le rétablissement des PSID non admin	Contrôle l'accès au rétablissement des ID de sécurité physique (PSID) des disques durs NVMe à partir de l'invite Dell Security Manager. Par défaut, cette option est désactivée.

Tableau 14. Options de configuration du système : menu Restauration de mise à jour

Restauration de mise à jour
Mises à jour des capsules UEFI	Permet d'activer ou de désactiver les mises à jour du BIOS au moyen des packages de mises à jour des capsules UEFI.
	Par défaut, cette option est activée.
Restauration du BIOS à partir du disque dur	Cette option permet à l'utiliser, dans certains cas où le BIOS est endommagé, de récapuérez à partir d'un filchier de restauration situé sur son disque dur principal ou sur une clé USB externe.
	Par défaut, cette option est activée.
Mise à niveau du BIOS vers une version antérieure
Autoriser la mise à niveau vers une version antérieure du BIOS	Permet d'activer ou de désactiver le flashage du firmware du système vers des versions précédentes.
	Par défaut, cette option est activée.
Récupération du système d'exploitation SupportAssist	Permet d'activer ou de désactiver le flux d'amorçage pour l'outil SupportAssist de récapuéRATION dans le cas de certaines erreurs système.
	Par défaut, cette option est activée.

Tableau 14. Options de configuration du système : menu Restauration de mise à jour (suite)

Restauration de mise à jour
BIOSConnect Permet d'activer ou de désactiver la restauration du système d'exploitation du service
	Cloud si le système d'exploitation principal ne parvient pas à démarrer avec le nombre de défaillances égal ou supérieur à la valeur spécifique par l'options de configuration du seuil de récapération automatique du système d'exploitation et que le système d'exploitation local ne parvient pas à démarrer ou n'est pas installé.
	Par défaut, cette option est activée.
Seuil de récapération automatique du système d'exploitation Dell	Contrôle le flux de démarrage automatique pour la console SupportAssist System Resolution, ainsi que pour l'outil de récapération du système d'exploitation Dell.
	Par défaut, la valeur du seuil est réglée sur 2.

Tableau 15. Options de configuration du système : menu Gestion des systèmes

Gestion des systèmes

Numéro de série Affiche le numéro de série du système.

Numéro d'inventaire Permet de creator un numéro d'inventaire pour le système.

Comportement sur secteur

Éveil sur secteur Permet d'activer ou de désactiver l'options d'éveil sur secteur.

Par défaut, cette option est désactivée.

Wake-on-LAN

Wake-on-LAN Permet d'activer ou de désactiver la mise sous tension du système par des signaux spéciaux LAN lorsqu'il recoit un signal d'activation du WLAN.

Par défaut, l'options Désactivé est sélectionnée.

Heure de démarrage automatique Permet demettre sous tension automatiquement le système chaque jour ou à une date ou une heures prédéfinie. Cette option ne peut être configurée que si le mode Auto On Time (heure de démarrage automatique) est définir sur Everyday (tous les jours), Weekdays (jours ouvrables) ou Selected Days (jour définir).

Par défaut, cette option est désactivée.

Tableau 16. Options de configuration du système : menu Clavier

Clavier
Options Verr.num Par défaut, l'options Verr.num est activée.
Options de verrouillage des touches de fonction	Par défaut, l'options Verrouillage Fn est activée.
Mode de verrouillage Par défaut, l'options Mode de verrouillage secondaire est activée.
Luminosite du clavier Permet de modifier les paramètres d'éclairage du clavier.
	Par défaut, l'options Lumineux est activée.
Délambda d'expiration du rétroéclairage du clavier en secteur	Permet de définir la valeur du salarié d'expiration pour le clavier lorsqu'un adaptateur secteur est connecté au système.
	Par défaut, l'options 1 minute est activée.
Délambda d'expiration du rétroéclairage du clavier sur batterie	Permet de définir la valeur du salarié d'expiration pour le rétroéclairage du clavier lorsque l'ordinateur fonctionne uniquement sur l'alimentation de la batterie.
	Par défaut, l'options 1 minute est activée.

Tableau 17. Options de configuration du système : menu Comportement préalable au démarrage

Comportement préalable au démarrage
Avertissements sur les adaptateurs
Activier les avertissements de l'adaptateur	Permet d'activer ou de désactiver les messages d'advertissement lors du démarrage lorsque des adaptateurs dotés d'une capacité d'alimentation moindre sont détectés.
	Par défaut, cette option est activée.
Avertissements et erreurs	Permet d'activer ou de désactiver l'action à effectuer lorsqu'un avertissement ou une erreur survient.
	Par défaut, l'options Invite en cas d'avertissements et d'erreurs est activée.
Avertissements USB-C
Activier les messages d'advertissement de la station d'accueil	Par défaut, cette option est activée.
Démarrage rapide Permet de définir la vitesse du processus de démarrage.
		Par défaut, l'options Complet est activée.
Prolonger le délai de POST du BIOS Définir l'heure POST du BIOS.
		Par défaut, l'options 0 seconde est activée.
Transfert d'adresse MAC	Remplace l'adresse MAC NIC externe par l'adresse MAC sélectionnée dans le système.
	Par défaut, l'options Adresse MAC unique du système est activée.

Tableau 18. Options de configuration du système : menu Virtualisation

Virtualisation
Intel Virtualization Technology
Activer la technologie de virtualisation Intel Cette option indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires offertes par la technologie de virtualisation Intel.
	Par défaut, cette option est activée.
Virtualisation pour les E/S directes	Cette option indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires offertes par la technologie Intel Virtualization for Direct I/O.
	Par défaut, cette option est activée.

Tableau 19. Options de configuration du système : menu Performances

Performances

Prise en charge multicœur

Cœurs actifs Permet de modifier le nombre de cœurs de processeur disponibles pour le système d'exploitation.

Par défaut, l'options Tous les cœurs est activée.

Intel SpeedStep

Activer la technologie Intel SpeedStep Permet au système d'ajuster dynamiquement la fréquence de cœur et la tension du processeur, diminuant ainsi la production de chaleur et la consommation électrique moyennes.

Par défaut, cette option est activée.

Contrôle des états C

Activer le contrôle des états C Permet d'activer ou de désactiver des états de veille supplémentaires du processeur.

Tableau 19. Options de configuration du système : menu Performances (suite)

Performances
	Par défaut, cette option est activée.
Activer les états C adaptatifs pour carte graphique séparée	Permet d'activer ou de désactiver l'utilisation des cartes graphiques séparées et nécessite un adaptateur secteur en cas de consommation d'énergie plus élevé.
	Par défaut, cette option est activée.
Technologie Intel TurboBoost
Activer la technologie Intel Turbo Boost Permet d'activer ou de désactiver le mode Intel TurboBoost du processeur.
	Par défaut, cette option est activée.
Technologie Intel Hyper-Threading
Activer la technologie Intel Hyper-Threading Activer ou désactiver le mode Hyper-Threading du processeur.
	Par défaut, cette option est activée.

Tableau 20. Options de configuration du système : menu Journaux système

Journaux système
Journal des événements du BIOS
Effacer le contentu du journal des événements	Affiche les événements du BIOS.
BIOS	Par défaut, l'options Conserver est activée.
Journal des événements thermiques
Effacer le contentu du journal des événements thermiques	Cette option affiche les événements thermiques.
	Par défaut, l'options Conserver est activée.
Journal des événements d'alimentation
Effacer le contentu du journal des événements d'alimentation	Permet d'afficher les événements d'alimentation.
	Par défaut, l'options Conserver est activée.
Informations sur la licence Affiche les informations de licence du système.

Mise à jour du BIOS

Mise à jour du BIOS dans Windows

A propos de cette tâche

PRECAUTION: Si vous n'internorpmez pas BitLocker avant la mise à jour du BIOS, la prochaine fois que vous redémarrerez l'ordinateur, celui-ci ne reconnaître pas la clé BitLocker. Vous serez alors invite à saisir la clé de récapération pour continuer, et l'ordinateur vous la redemandera à chaque redémarrage. Si la clé de récepération n'est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d'exploitation non nécessaire. Pour plus d'informations à ce sujet, consultez l'article de la base de connaissances sur le site de support Dell.

Étapes

1. Accederz au site de support Dell.
2. Cliquez sur Support produits. Dans le champ Rechercher dans le support, saisissez le numero de série de votre ordinateur et cliquez sur Rechercher.

REMARQUE : Si vous ne connaissiez pas l'etiquette de service, utilisez SupportAssist pour identifier automatiquement votere ordinateur. Vous pouvez également utiliser I'ID de produit ou recherche manuelle le modele de votre ordinateur.

1. Cliquez sur Pilotes et télécharges. Developpez Rechercher des pilotes.
2. Sélectionnez le système d'exploitation installé sur votre ordinateur.
3. Dans la liste déroulante Catégorie, selectionnez BIOS.
4. Selectionne la version BIOS la plus recente et cliquez sur Telecharger pour telecharger le fichier BIOS de suaive ordinateur.
5. Une fois le téléchargement terminé, accedez au dossier dans lequel vous avez enregistré le fichier de mise à jour du BIOS.
6. Double-cliquez sur I'icone du fichier de mise a jour du BIOS et laissez-vous guider par les instructions affichees a I'ecran.

Pour plus d'informations, consultez l'article de la base de connaissances sur le site de support Dell.

Mise à jour du BIOS dans Linux et Ubuntu

Pourmetre a jour leBIOS du système sur un ordinateur equipé de Linux ou Ubuntu, consultez l'article de la base de connaissances 000131486 sur le site de support Dell.

Mise à jour du BIOS à l'aide d'une clé USB dans Windows

À propos de cette tâche

PRECAUTION: Si vous n'internompez pas BitLocker avant la mise à jour du BIOS, la prochaine fois que vous redémarrerez l'ordinateur, celui-ci ne reconnaître pas la clé BitLocker. Vous serez alors invite à saisir la clé de récapération pour continuer, et l'ordinateur vous la redemandera à chaque redémarrage. Si la clé de récepération n'est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d'exploitation non nécessaire. Pour plus d'informations à ce sujet, consultez l'article de la base de connaissances sur le site de support Dell.

Étapes

1. Suivez la procedure de l'etape 1 à l'etape 6 de la section « Mise à jour du BIOS dans Windows » pour télécharger la dernière version du fichier d'installation du BIOS.
2. Creez une cle USB de demarrage. Pour plus d'informations, consultez l'article de la base de connaissances sur le site de support Dell.
3. Copiez le fjichier d'installation du BIOS sur la clé USB de démarrage.
4. Connectez la clé USB de démarrage à l'ordinateur qui nécessite une mise à jour du BIOS.
5. Redemarrez I'ordinateur et appuyez sur la touche F12.
6. Sélectionnez la clé USB à partir du menu Démarrage unique.
7. Saisissez le nom du fichier d'installation du BIOS, puis appuyez sur Entrée. L'utilitaire de mise à jour du BIOS s'affiche.
8. Suivez les instructions qui s'affichent à l'écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu de démarrage ponctuel

Mettez à jour le BIOS de votre ordinateur avec le fichier XXXXX.exe du BIOS copé sur une clé USB FAT32 et démarrez à partir du menu de démarrage pontuel.

A propos de cette tâche

PRECAUTION: Si vous n'internorpmez pas BitLocker avant la mise à jour du BIOS, la prochaine fois que vous redémarrerez l'ordinateur, celui-ci ne reconnaître pas la clé BitLocker. Vous serez alors invite à saisir la clé de récapération pour continuer, et l'ordinateur vous la redemandera à chaque rédemarrage. Si la clé de récapération n'est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d'exploitation non nécessaire. Pour plus d'informations à ce sujet, consultez l'article de la base de connaissances sur le site de support Dell.

Mise à jour du BIOS

Vou puez executer le fichier de mise a jour flash du BIOS a partir de Windows avec une cle USB amorcable ou depuis le menu de demarrage pontuel de I'ordinateur.

Vou posses verifier si la methode est disponible en demarrant voite ordinateur a partir du menu Demarrage ponctuel pour voir si MISE A JOUR FLASH DU BIOS est repertoriée en tant qu'option de demarrage. Si l'option est repertorie, le BIOS peut etre mis a jour a I'aide de cette methode.

Mise à jour à partir du menu de démarrage ponctuel

Pourmettrea jour leBIOSa partir du menu de demarrage ponctuel,youvedezdisposer des elements suivants:

• Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit amortçable).
  Le fiier executable du BIOS que you avez telecharge a partir du site Web de support Dell et copie à la racine de la cle USB.
• Un adaptateur secteur, qui doit être branché sur l'ordinateur.
• Une batterie d'ordinateur fonctionnelle pour flasher le BIOS

Effectuez les etapes suivantes pour executer la mise a jour flash du BIOS a partir du menu de demarrage ponctuel :

PRECAUTION: Ne mettez pas l'ordinateur hors tension pendant la procEDURE de mise à jour flash du BIOS. L'ordinateur ne démarre pas si vous le mettez hors tension.

Étapes

1. Mettez voire ordinateur hors tension, puis inserez la cle USB sur laquelle you avez copie le fichier de mise a jour flash du BIOS dans un port USB de I'ordinateur.
2. Mettez l'ordinateur sous tension et appuyez pour acceder au menu Demarrage pontuel. Selectionnez Mise a jour du BIOS a I'aide de la souris ou des touches flachées, puis appuyez sur Entrée.

L'écran de mise à jour du BIOS s'affiche.

1. Cliquez sur Flasher à partir d'un fichier.
2. Sélectionnez l'appareil USB externe.
3. Sélectionnéz le fichier et double-cliquez sur le fichier cible du flashage, puis cliquez sur Envoyer.
4. Cliquez sur Mise à jour du BIOS. L'ordinateur redémarre pour flasher le BIOS.
5. L'ordinateur redémarrera une fois la mise à jour flash du BIOS terminée.

Mot de passer système et de configuration

Tableau 21. Mot de passée système et de configuration

Type de mot de passer Description
Mot de passer système Mot de passer que vous nevez saïrir pour ouvir une session sur le système.
Mot de passer de configuration Mot de passer que vous nevez saïrir pour acceder aux paramètres du BIOS de l'ordinateur et les changer.

Vou puez defir un mot de passse syste et un mot de passse de configuration pour proteger l'ordinateur.

PRECAUTION : Les fonctionnalités de mot de passée fournissent un niveau de sécurité de base pour les données de l'ordinateur.

PRECAUTION : N'importe quel utiliseur peut acceder aux données de l'ordinateur s'il est laissé sans surveillance.

REMARQUÉ : La fonctionnalité de mot de passée système et de configuration est désactivée.

Attribution d'un mot de passerse systeme ou de configuration

Prérequis

YououpuezattribuerunnouveauMotdepassesystemeouadminquienquementlorsqueI'etatestNondefini.

A propos de cette tâche

Pour entrez dans la configuration du BIOS, appuyez sur F2 immediatement après la mise sous tension ou le redemarrage.

Étapes

1. Dans l'écran BIOS du système ou Configuration du système, Sélectionnez Sécurité et appuyez sur Entrée. L'écran Sécurité s'affiche.

2. Selectionnez Mot de passse système/admin et créez un mot de passse dans le champ Entrer le nouveau mot de passse.

Suivez les instructions pour définir le mot de passse système :

• Un mot de passer ne peut containir jusqu'à 32 caractères.
  • Au moins un caractère spécifique: "( ! " # $ % & ' * +, -, /; ; < = > ? @ [ \ ] ^ _ `{|}")"
  Chiffres de 0 à 9.
• Lettres majuscules de A à Z.

• Lettres minuscules de a à z.

• Confirmer le nouveau mot de passer : saisissez le mot de passage système que vous avez saisi précédément dans le champ et cliquez sur OK.

• Appuyez sur Échap et enregistrez les modifications lorsqu'vous y étés invite.

• Appuyez sur Y pour les enregistrer. L'ordinateur redemarre.

Suppression ou modification d'un mot de passer du système ou de configuration existant

Prérequis

Verifiez que I'etat du mot de passage est defini sur Deverrouill (dans la configuration du systeme) avant de supprimer ou modifier le mot de passage syste et/ou le mot de passage de configuration existant. Vos ne pouvez pas supprimer ou modifier un mot de passage syste ou de configuration si I'etat du mot de passage est defini sur Verrouill.

À propos de cette tâche

Pour entre dans la configuration du système, appuyez sur F2 immediatement après la mise sous tension ou un redémarrage.

Étapes

1. Dans l'écran BIOS du système ou Configuration du système, Sélectionnez Sécurité du système et appuyez sur Entrée. L'écran Sécurité du système s'affiche.
2. Dans l'écran Sécurité du système, vérifie que l'etat du mot de passage est Déverrouillé.
3. Sélectionnez Mot de passage système. Mettez à jour ou supprimez le mot de passage système existant et appuyez sur Entrée ou la touche Tab.
4. Sélectionnez Mot de passer de configuration. Mettez à jour ou supprimez le mot de passer de configuration existant et appuyez sur Entrée ou la touche Tab.

REMARK: Si vous modifie le mot de passer système et/ou de configuration, un message vous invite à dessair le nouveau mot de passage. Si vous supprimez le mot de passage système et/ou de configuration, confirmez la suppression quand vous y étés invite.

1. Appuyez sur Echap. Un message vous invite à enregistrer les modifications.
2. Appuyez sur Y pour les enregistrer et quitter l'écran Configuration du système. L'ordinateur redémarre.

Effacement des paramètres CMOS

A propos de cette tâche

PRECAUTION : Effacer les paramètres CMOS réinitialise les paramètres du BIOS de votre ordinateur.

Étapes

1. Retirez le cache de fond.
2. Déconnectez de la carte système le cable de la batterie.
3. Retirez la pile bouton.
4. Patientez une minute.

5. Remettez en place la pile bouton.

6. Connectez le cable de la batterie à la carte système.

7. Remettez en place le cache de fond.

Effacer les mots de passer系統 et du BIOS (configuration système)

À propos de cette tâche

Pour effacer les mots de passer de l'ordinateur ou du BIOS, contactez le support technique Dell comme indiqué sur la page Contacter le support technique. Pour plus d'informations, voir le site de support technique Dell.

i REMARQUE : Pour en savoir plus sur la reinitialisation des mots de passer Windows ou d'application, consultez la documentation fournie avec votre systeme Windows ou votre application.

Manipulation des batteries lithium-ion rechargeables gonflées

Comme la plupart des ordinateurs portables, les ordinateurs portables Dell utilisen des batteries lithium-ion. Il s'agit d'un type de batterie lithium-lon rechargeable parmi d'autres. Les batteries lithium-ion rechargeables ont gagné en popularite ces dernières années et elles sont devenues chose courante dans l'industrie electronique en raison de la préfERENCE des clients pour un format plat (en particulier avec les nouveaux ordinateurs portables ultra-fins) et une batterie longue durée. La technologie de la batterie lithium-ion rechargeable va de pair avec la possibilité que les cellules de la batterie gonflent.

Une batterie gonflee peut avoir un impact sur les performances de I'ordinateur portable. Afin de prevenir d'eventuels dommages au boitier ou aux composants internes du periphérique pouvant amener au dysfonctionnement de I'appareil, cessez d'utiliser I'ordinateur portable et dechargez-le en debranchant I'adaptateur secteur et en laissant la batterie se vider.

Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de la manière qui convient. Nous vous recommandons de contacter le support Dell pour discoverir les options de remplacement d'une batterie gonflée selon les modalités de la garantie applicable ou du contrat de service, y compris les options de remplacement par un technicien de service/agree par Dell.

Les consignes de manipulation et de remplacement des batteries lithium-ion rechargeables sont les suivantes :

Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables.
- Déchargez la batterie avant de la retireur de l'ordinateur. Pour décharger la batterie, débranchez l'adaptateur secteur de l'ordinateur et utilisez-le uniquement sur batterie. La batterie est complètement déchargee si l'ordinateur ne s'allume plus lorsque vous appuyez sur le bouton d'alimentation.
La batterie ne doit pas etre ecrase, abimee, transperce avec des objets etrangers ou laissee tomber.
N'exposez pas la batterie a des températures elevées. Ne désassemblez pas les modules de batterie et les cellules.
N'appuyez pas sur la batterie.
- Ne pliez pas la batterie.
N'tutilsez pas d'outil, quels qu'ilss soient, pour faire levier sur la batterie.
Si une batterie reste coince dans un periphérique à la suite d'un gonflement, n'essayez pas de la librer. En effet, perforer, plier ou écraser une batterie peut etre dangereux.
- Ne tentez pas de remonter une pile endommagée ou gonflee dans un ordinateur portable.
- Les batteries gonfliées couvertes par la garantie doivent être returnées à Dell dans un conteneur d'expédition approuvée (fourni par Dell), cela doit être conforme aux règlementations en matière de transport. Les batteries gonflee qui ne sont pas couvertes par la garantie doivent être mises au rebut dans un centre de recyclage approuvée. Contactez le support Dell sur le site de support Dell afin d'obtenir de l'aide et des informations supplémentaires.
Lutilisation dune baterie dune autre markou quin est pas compatible avec Dell peut accroire le risque dincendie ou dexplosion. Remplacez la batterie unquement par une batterie compatible achetee apres de Dell, conque pour fonctionner avec voitre ordinateur Dell. Nutilizc pas de batterie provenant d'un autre ordinateur. Achetez always des batteries authentiques sur le site Dell ou directement auere de Dell.

les batteries lithium-ion rechargeablees pouvent gonfler pour diverses raisons comme l'age, le nombre de cycles de charge ou l'exposition à des températures élevées. Pour plus d'informations sur la façon d'améliorer les performances et la durée de vie de la batterie de votre ordinateur portable et d'éviter que le problème ne se reproduise, consultez l'article relatif à la batterie de l'ordinateur portable Dell dans la base de connaissances sur le site de support Dell.

Diagnostics Dell SupportAssist de vérification des performances système avant démarrage

A propos de cette tâche

Les diagnostics SupportAssist (egalement appelés diagnostics système) vérifier entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le

BIOS en interne. Les diagnostics du système intégrés offrent des options pour des appareils ou groupes de d'appareils particuliers, vous permettant de :

• Exécuter des tests automatiquement ou dans un mode interactif
• Répéter les tests
• Afficher ou enregistrer les résultats des tests
• Exécuter des tests rigoureux pour préparer des options de tests supplémentaires et fournir des informations complémentaires sur un ou plusieurs appareils défaillants
• Afficher des messages d'etat qui indiquent si les tests ont abouti
• Visualiser des messages d'erreur qui vous informant des problèmes rencontres pendant l'execution d'un test.

i REMARQue : Le test de certains peripheiques necessite l'intervention de l'utiliser. Assurez-vous tous d'être present devant I'ordinateur lorsque les tests de diagnostic sont effectués.

Pour plus d'informations, consultez l'article 000180971 de la base de connaissances.

Exécution de la vérification des performances système avant démarrage SupportAssist

Étapes

1. AllumezVoteordinaturer.
2. Durant le démarriage de l'ordinateur, appuyez sur la touche F12 lorsque le logo Dell apparait.
3. Dans l'écran du menu de démarriage, Sélectionnez l'option Diagnostics.
4. Cliquez sur la flèche dans le coin inférieur gauche.

La page des diagnostics s'affiche.

1. Cliquez sur la flèche dans le coin inférieur droit pour passer à la page de liste.
   Les éléments détectés sont répertoriés.
2. Pour lancer un test de diagnostic sur un périhérique donné, appuyez sur Échap, puis cliquez sur Yes (Oui) pour arrêté le test de diagnostic en cours.
3. Sélectionnez ensuite le périhérique que vous souhaitez diagnostiquer dans le panneau de gauche et cliquez sur Run Tests (Exécuter les tests).
4. En cas de problèmes, des codes d'erreur s'affichent.

Notez le code d'erreur et le numero de validation et contactez Dell.

Auto-test intégré (BIST)

M-BIST

M-BIST (Built In Self-Test) est l'outil de diagnostic d'auto-test intégré de la carte système qui améliore l'exactitude des diagnostics des défaillances du contrôleur intégré de la carte système.

i REMARQUE : Cet outil peut etre demarrer manuellement avant le POST (Power On Self-Test).

Comment réalisier un test M-BIST

i REMARQUE: Avant de lancer M-BIST, assurez-vous que I'ordinateur est hors tension.

1. Appuyez sur la touche M du clavier et sur le bouton d'alimentation pour initier la fonction M-BIST.
2. Levoyant de la batterie peut presenter deux etats :

a. ÉTEINT : aucune panne détectée au niveau de la carte système.
b. ORANGE : indique un problème au niveau de la carte système.

1. En cas de defaillance de la carte système, levoyant d'etat de la batterie clignote pendant 30 secondes pour signaler l'un des codes d'erreur suivants :

Tableau 22. Codes d'erreur LED

Séquence de clignotement Problème possible
Orange Blanc
2 1 Défaillance du processeur
2 8 Panne du rail d'alimentation LCD
11 Échec de la détction du module TPM
2 4 Mémoire/défaillance de RAM

1. En l'absence de de probleme au niveau de la carte syste, les ecrans de fouleur unie decrits dans la section LCD-BIST defileront sur I'ecran LCD pendant 30 secondes, puis I'ecran LCD s'eteindra.

Test de rail d'alimentation LCD (L-BIST)

L-BIST est une amélioration de l'util de diagnostic des codes d'erreur LED et est lance automatiquement pendant l'auto-test de démarrage. L-BIST vérifie le rail d'alimentation de l'écran LCD. En l'absence d'alimentation de l'écran LCD (autrement dit, en cas de défailleance du circuit L-BIST), le voyant LED d'etat de la batterie signale un code d'erreur [2,8] ou [2,7].

REMARQUE: En cas d'éché du test L-BIST, LCD-BIST ne peut pas fonctionner, car aucune alimentation n'est fournie à l'écran LCD.

Comment appeler L-BIST

1. AllumezVote ordinateur.

2. Si l'ordinateur ne démarre pas normalement, vérifie levoyant LED d'etat de la batterie :

3. Si levoyant LED d'etat de la batterie signale un code d'erreur [2,7], il se peut que le cable d'écran ne soit pas branché correctement.
   Si le voyant LED d'etat de la batterie signale un code d'erreur [2,8], le rail d'alimentation de I'ecran LCD de la carte système est defaillant. L'écran LCD n'est donc pas alimenté.

4. Si le code d'erreur [2,7] s'affiche, vérifie que le cable de l'écran est correctement branché.

5. Si le code d'erreur [2,8] s'affiche, remplacez la carte système.

Auto-test intégré (BIST) de l'écran LCD

Les ordinateurs portables Dell disposent d'un outil de diagnostic intégré qui vous aide à déterminer si l'anomalie d'écran que vous rencontres est un problème inherant à l'écran LCD de l'ordinateur portable Dell ou à la carte video (processeur graphique) et aux paramètres de l'ordinateur.

Lorsque you remarquez des anomalies au niveau de I'ecran, comme des clignotements, des distorsions, des problemes de clarté, des images flues, des lignes horizontally ou verticales, des décolorations, etc., il est always recommended d'isoler I'ecran LCD en executant l'auto-test intégre (BIST).

Comment appeler le BIST de I'ecran LCD

1. Eteignez l'ordinateur.
2. Deconnectez tous les peripheriques connectés à l'ordinateur. Ne branche que l'adaptateur secteur (chargeur) à l'ordinateur.
3. Assurez-vous que l'écran LCD est propre (pas de particules de poussière sur la surface de l'écran).
4. Maintenez la touche D enforcée et appuyez sur le bouton d'alimentation pour passer en mode BIST (auto-test intégré). Maintenez la touche D enforcée jusqu'à ce que l'ordinateur démarre.
5. L'ecran affiche des couleurs unies et change deux fois les couleurs sur tout I'ecran en blanc, noir, rouge, vert et bleu.
6. L'écran affiche ensuite les couleurs blanc, noir et rouge.
7. Examinez avec precaution l'ecran pour détecter des anomalies (lignes, couleurs floues ou distorsion à l'ecran).
   8.À la fin de la dernière couleur unie (rouge), l'ordinateur s'arrête.

REMARQUE : Les diagnostics avant demarrage de Dell SupportAssist commence par le lancement d'un test BIST de I'ecran LCD ; l'utiliseur doit alors intervenir pour confirmer le bon fonctionnement de I'ecran LCD.

Voyants de diagnostic du système

Tableau 23. Voyants de diagnostic du système

Séquence de clignotation		Description du problème Solut	on proposéeOrange Blanc
		module TPM	Remettez en place la carte système.
1 2 Défaillance du		péripérique Flash SPI irrécupérable	Remettez en place la carte système.
1 5 Contrôleur intégré (EC)		incapable de programmer i-Fuse	Remettez en place la carte système.
1 6 Collecte générique des erreurs		subites de flux de code EC	Déconnectez toutes les sources d'alimentation (secteur, batterie, pile bouton) et déchargez l'électricité résiduelle en appuyant sur le bouton d'alimentation et en le maintainant enfoncé pendant 3 à 5 secondes.
2 1 Défaillance du processeur			•Exécutez l'util Dell SupportAssist/Dell Diagnostics.•Si le problème persististe, remplacez la carte système.
2 2 Échec de la carte système		(endommagement du BIOS ou erreur ROM inclus)	•Metez à jour le BIOS avec la version la plus récente.•Si le problème persististe, remplacez la carte système.
2 3 Aucune mémoire/RAM détectée			•Confirmez que le module de mémoire est installé correctement.•Si le problème persististe, remplacez le module de mémoire.
2 4 Mémoire/défaillance de RAM			•Réinitialisé et échangez les modules de mémoire entre les logements.•Si le problème persististe, remplacez le module de mémoire.
2 5 Mémoire non valide installée			•Réinitialisé et échangez les modules de mémoire entre les logements.•Si le problème persististe, remplacez le module de mémoire.
2 6 Erreur de la carte système ou du		chipset	Remettez en place la carte système.
2 7 Défaillance de l'écran LCD		(message SBIOS)	Remplacez le module d'écran LCD.

Tableau 23. Voyants de diagnostic du système (suite)

Séquence de clignotation		Description du problème Soluton proposéeOrange Blanc
		(détction EC de défaillance du rail d'alimentation)	Remettez en place la carte système.
2 8 Défaillance de l'écran LCD			•Réinitialiszer la connexion de la pile CMOS •Si le problème persiste, remplacez la batterie CMOS.
3 1 Défaillance de la pile CMOS
3 2 Défaillance de la carte PCI ou		video ou défaillance de puce	Remettez en place la carte système.
3 3 Image de récapération du BIOS		non trouvée	•Mettez à jour le BIOS avec la version la plus récente. •Si le problème persiste, remplacez la carte système.
3 4 Image de récapération du BIOS		trouvée, mais non valide	•Mettez à jour le BIOS avec la version la plus récente. •Si le problème persiste, remplacez la carte système.
3 5 Défaillance du rail d'alimentation			Remettez en place la carte système.
3 6 Alteration de la mémoire Flash		déetectée par le SBIOS	•Appuyez sur le bouton d'alimentation pendant plus de 25 secondes pour réinitialiser la batterie de l'horloge temps réel. Si le problème persiste, remplacez la carte système. •Déconnectez toutes les sources d'alimentation (secteur, batterie, pile bouton) et déchargez l'électricité résiduelle en appuyant sur le bouton d'alimentation et en le maintainant enforcé pendant 3 à 5 secondes pour vous assurer d'avoir déchargé la totalité. •Exécutez « récapération du BIOS à partir de péripérisque USB », et les instructions se trouvent sur le site Web de support Dell. •Si le problème persiste, remplacez la carte système.
3	7 Délai d'expiration de ME pour	répondre au message HECI	Remettez en place la carte système.

REMARQUE : Le clignotement 3-3-3 duvoyant LED de verrouillage (verrouillage des majuscules ou verrouillage numérique), duvoyant LED du bouton d'alimentation (sans lecteur d'empreintes digitales) et duvoyant LED de diagnostic signale une impossibilité defournir une entrée pendant le test de l'écran LCD dans les diagnostics Dell SupportAssist de vérification des performances systèmeavant démarrage.

Récupération du système d'exploitation

Lorsque l'ordinateur ne parvient pas à démarrer sur le système d'exploitation même après plusieurs tentatives, il lance automatiquement l'ouil de récapération du système d'exploitation Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery est un outil autonome qui est preinstallé sur les ordinateurs Dell executant le système d'exploitation Windows. Il se compose d'outils pour diagnostique et resoudre les problèmes qui peuvent se produire avant que vous ordinateur demarre à partir du système d'exploitation. Il vous permet de diagnostique les problèmes matériels, réparer vos ordinateur, sauvegarder vos fichiers, ou restaurer vos ordinateur à son état d'origine.

Vou puez e aeglement te tlcharger a partir du site Web de support Dell pour depanner et corriger voe ordinateur s'il ne parvient pas demarrer a partir du syste d'exploitation principal a cause de defaillances logicielles ou materielles.

Pour plus d'informations sur l'outil Dell SupportAssist OS Recovery, consultez le guide de l'utilisateur Dell SupportAssist OS Recovery User's Guide sur la page Serviceability Tools sur le site de support Dell.. Cliquez sur SupportAssist, puis sur SupportAssist OS Recovery.

Réinitialisation de l'horloge temps réel (RTC)

Avec la fonction de réinitialisation de l'horloge temps réel (RTC), le technicien de maintenance ou vous-même pouvez restaurer les systèmes Dell Latitude en cas d'absence de POST/démarrage/alimentation. La fonction de réinitialisation RTC du cavalier existant a été retiree sur ces modèle.

Démarrez la réinitialisation RTC avec le système hors tension et connecté à l'alimentation secteur. Appuyez sur le bouton d'alimentation et maintenez-le enforcé pendant 30 secondes. La réinitialisation RTC du système démarre des que vous relâchéz le bouton d'alimentation.

Options de support de sauvégarde et de récapération

ll e t Dell offre plusieurs options de restauration du systeme d'exploitation Windows sur voire ordinateur Dell. Pour en savoir plus, consultez la page Options de recuperation et de support de sauvegarde Dell pour Windows.

Cycle de marche/arrêt Wi-Fi

À propos de cette tâche

Si voire ordinateur ne parvient pas a acceder à Internet en raison de problemes de connectivite Wi-Fi, reinitialisez votre apparell Wi-Fi en procedant comme suit :

Étapes

1. Éteignez l'ordinateur.
2. Mettez le modem hors tension.

REMARQUE: Certains fournisseurs d'accès à Internet proposent un apparéil combinant modem et routeur.

1. Mettez le routeursans fil hors tension.
2. Patientez 30 secondes.
3. Mettez le routeur sans fil sous tension.
4. Mettez le modem sous tension.
5. Allumez I'ordinateur.

Élimination de l'électricité résiduelle (effectuer une réinitialisation matérielle)

A propos de cette tâche

L'electricite residuelle est l'électricité statique residuelle qui reste sur l'ordinateur même une fois qu'il a été mis hors tension et que la batterie a été retiree.

Pour voter securite et pour proteger les composants eectroniques sensibles de vour ordinateur, you nece eliminer l'electricite residuelle avant de retirer ou de rempacer des composants de vour ordinateur.

L'elimination de l'électricité résiduelle, également connue sous le nom de « réinitialisation matérielle », est aussi une étape de dépannage courante si l'ordinateur ne se met pas sous tension ou ne démarre pas dans le système d'exploitation.

Procedez comme suit pour evacuer l'électricité résiduelle :

Étapes

1. Éteignez l'ordinateur.
2. Debranchez l'adaptateur secteur de l'ordinateur.
3. Retirez le cache de fond.
4. Retirez la batterie.

PRECAUTION : La batterie est un composant replacable sur site (FRU) dont les procedures de retrait et d'installation sont réservées aux techniciens de maintenance agréés.

1. Maintenez le bouton d'alimentation appuyé pendant 20 secondes pour éliminer l'électricité résiduelle.
2. Installez la batterie.
3. Installez le cache de fond.
4. Branchez l'adaptateur secteur à l'ordinateur.
5. Allumez I'ordinatueur.

REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l'article de la base de connaissances sur le site de support Dell.

Obtenir de l'aide et contacter Dell Technologies

Ressources d'aide en libre-service

Voupouvezobtenirdesinformationsetdelaide surlesproduitset servicesDell Technologiesenutilisantcesressourcesenlibre-service:

Tableau 24. Ressources d'aide en libre-service

Ressources d'aide en libre-service Emplacement de la ressource	ce
Informations sur les produits et services Dell Technologies Dell Site
Application MyDell	DELL
Conseils
Contactez le support Dans la recherche Windows, saisissez Contact Support, puis appuyez sur Entrée.
Aide en ligne concernant le système d'exploitation Site du support Windows
Accédez aux principaux diagnostics, pilotes, solutions et téléchargesements et apprenez-en davantage sur votre ordinateur par le biais de vidés, manuels et documents.	Votre ordinateur Dell Technologies est identifié de façon unique par une étiquette de service ou un code de service express. Pour afficher les ressources de support pertinentes pour votre ordinateur Dell Technologies, saisissez l'étiquette de service ou le code de service express sur www.dell.com/support. Pour plus d'informations sur l'étiquette de service de votre ordinateur, reportez-vous à la section Localiser l'étiquette de service ou le numéro de série de votre ordinateur.
Articles de la base de connaissances Dell Technologies	1. Accédez au site de support Dell.2. Dans la barre de menus située en haut de la page Support, Sélectionnez Support > Bibliothèque d'assistance.3. Dans le champ Recherche de la bibliothèque d'assistance, entrez un mot-clé, un sujét ou un numéro de modèle, puis cliquez ou appuyez sur l'icône de recherche pour afficher les articles associés.

Contacter Dell Technologies

Pour contacter Dell Technologies pour des questions commerciales, de support technique ou de service client, reportez-vous à la section Contacter le support sur le site de support Dell.

i REMARQUE : La disponibilité des services peut varier en fonction du pays, de la région et du produit.
i REMARQUE: Si vous ne disposez pas d'une connexion Internet active, vous trouvez les coordonnées sur toute facture d'achat, bordereau d'expédition, facture ou catalogue de produits Dell Technologies.
