MODE D'EMPLOI form 100 OLIVETTI

Caisse Enregistreuse

GUIDE USAGER

PUBLIE PAR:

Olivetti S.p.A.

Tous droits réservés

Les exigences en matière de qualité de ce produit sont certifiées par le marquage present sur la machine.

Ce Guide Usager décrit la caisse enregistreuse form 100.

Le manuel d'instruction pour l'usage de la caisse enregistreuse est aussi disponible la version électronique sur le site Olivetti à l'adresse www.olivetti.fr

Il convient de notes que les actions suivantes peuvent comprometer la conformité attestée ci-dessus et évidemment les caractéristiques du produit :

• mauvaise alimentation électrique

• mauvaise installation ou usage errone ou inapproprié ou bien non conforme aux averissements énoncés sur le manuel du produit

• remplacement des composants ou accessoires d'origine par d'autres de type non approuve par le constructeur, ou effectué par du personnel non autorisé.

Pour la sécurité de l'utilisateur

Brancher la machine à proximé d'une prise murale facilement accessible.

N'intervenir sur l'imprimante que pour en remplacer des pieces. Ne pas utiliser la machine au-dessus ou pres de sources de chaleur (ex.: radiateurs) ou d'eau (ex.: piscines ou doughes).

Pour eteindre complètement l'appareil, debrancher le cordon d'alimentation de la prise murale. Pour nettoyer la machine, la debrancher de la prise murale et utiliser

un chiffon humide. NE PAS utiliser de produits corrosifs.

Table des matieres

1. Introduction 1

Mesures de sécurité et normes d'usage generales 2

2. Installation et Fiscalisation 1

Contenu de l'Emballage 1

Installation et Mise en Service 1

Composition de la Caisse Enregistreuse 2

Alimentation Electrique. 2

Alimentation Electrique 3

Branchement de l'alimentateur de Rseau 3

Branchement au réseau Internet 3

Dispositifs Compatiblees avec la Caisse Enregistreuse 3

Insertion de la Batterie 4

Informations sur la batterie 5

Allumage et Extinction 5

3. Insertion du Rouleau de Papier 1

4. Principaux Composants de la Caisse Enregistreuse 1

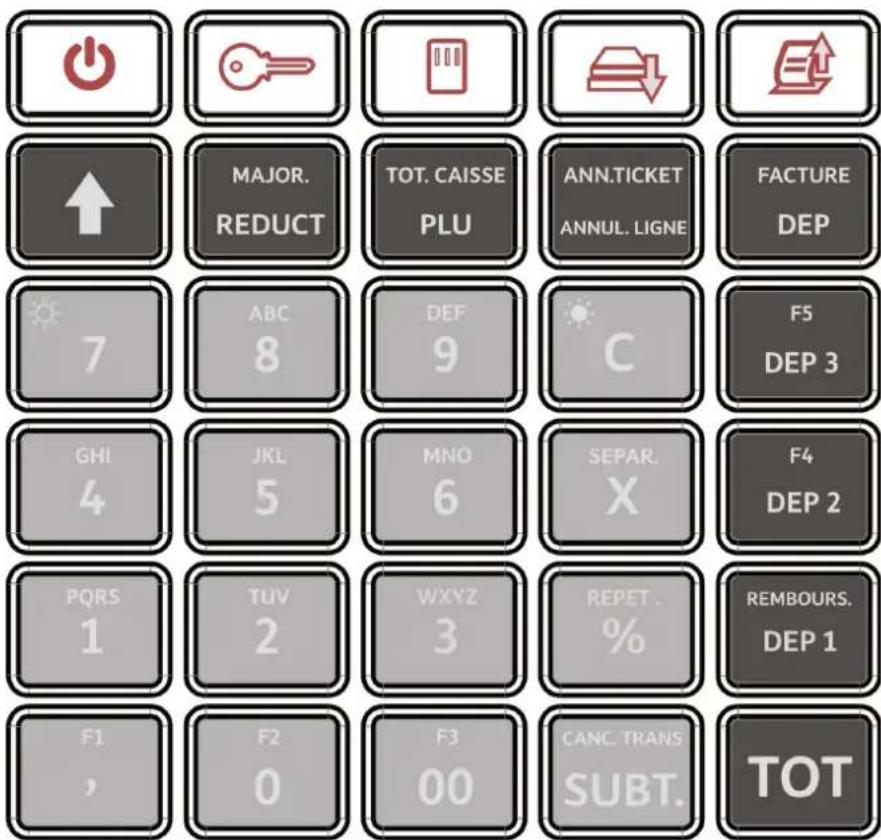

Clavier. 1

Clavier. 2

Description de la Fonctionnalité des Touches 2

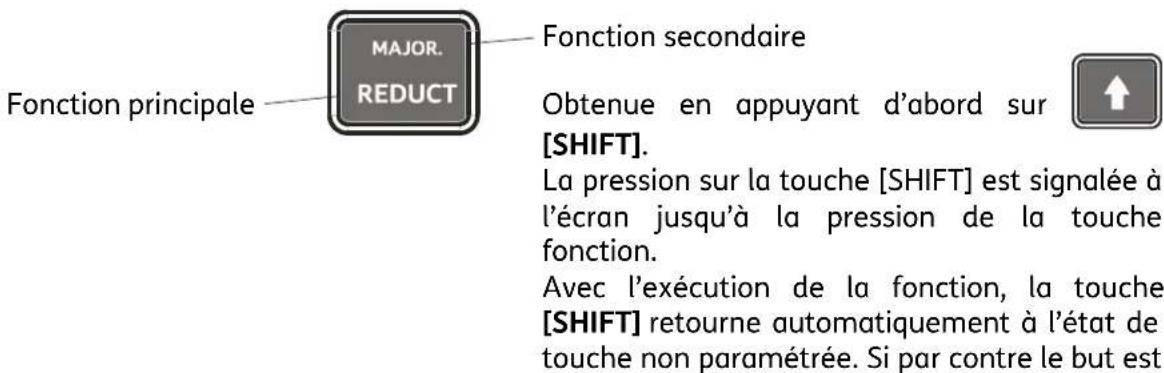

Fonctionnalité de la Touche (Shift) 4

Fonctions de F1 à F5 4

Remplissage de Champs Alphanumeriques 5

Écran 6

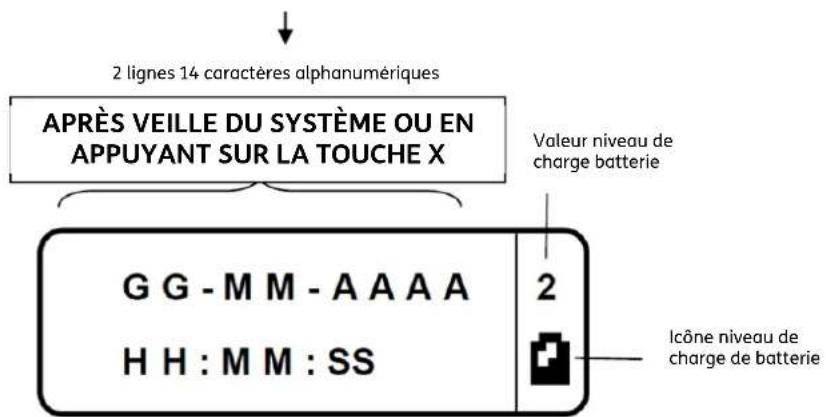

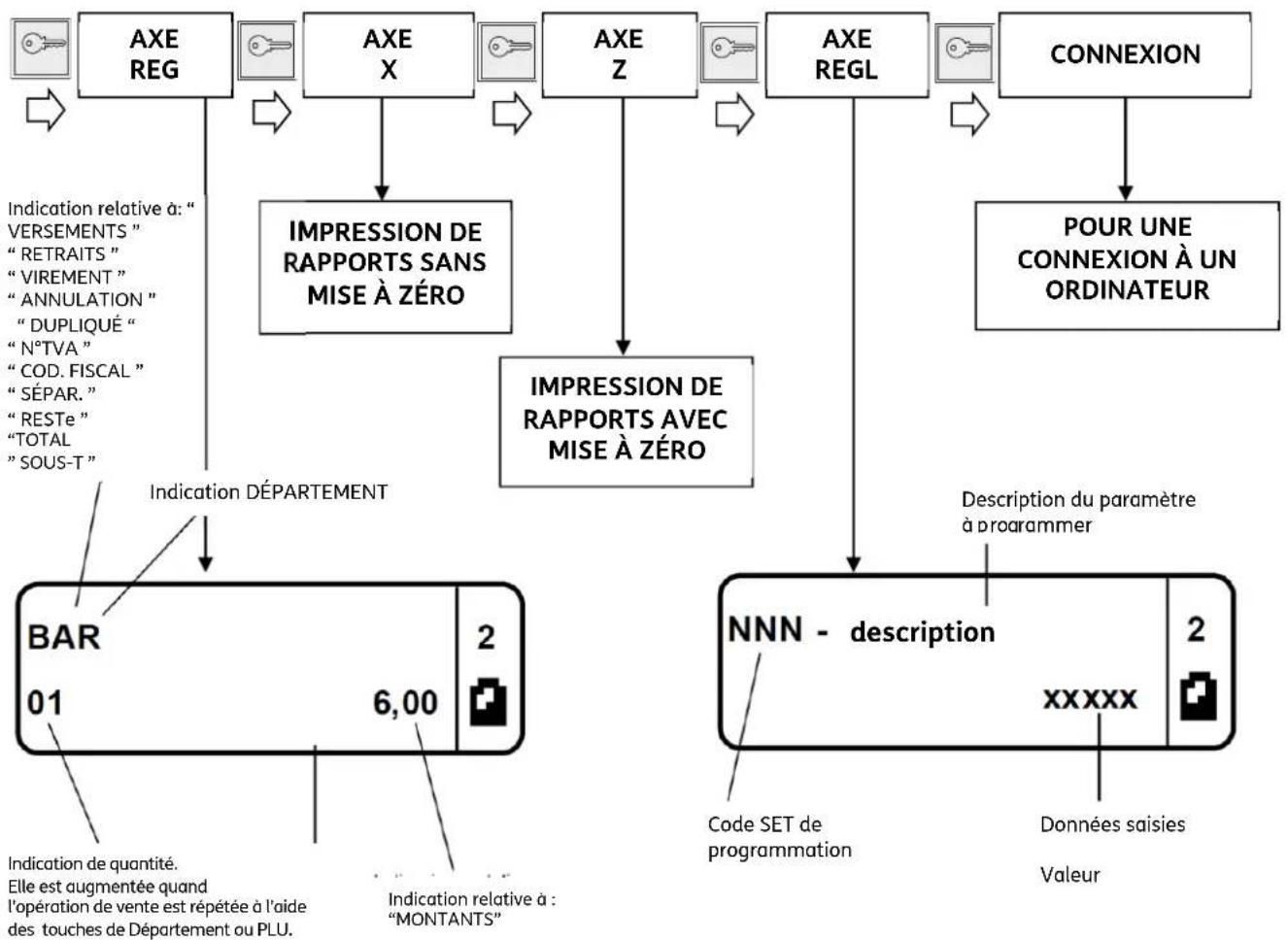

Ecran Opérateur 6

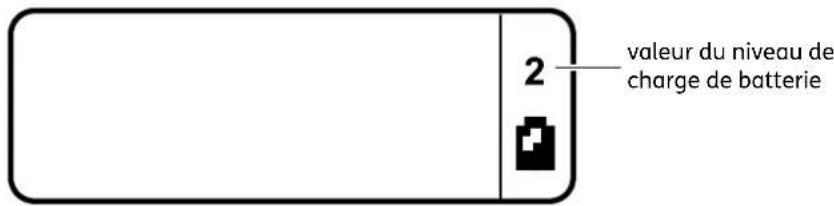

Signalements du Niveau de Batterie à l'Écran Opérateur 6

Signalements du Niveau de Batterie à l'Écran Opérateur 7

Écran Client. 8

Groupe d'Impression 8

5. Nouvelle Gestion Fiscale 1

Initialisation du Systeme 1

En-Tete des Tickets 2

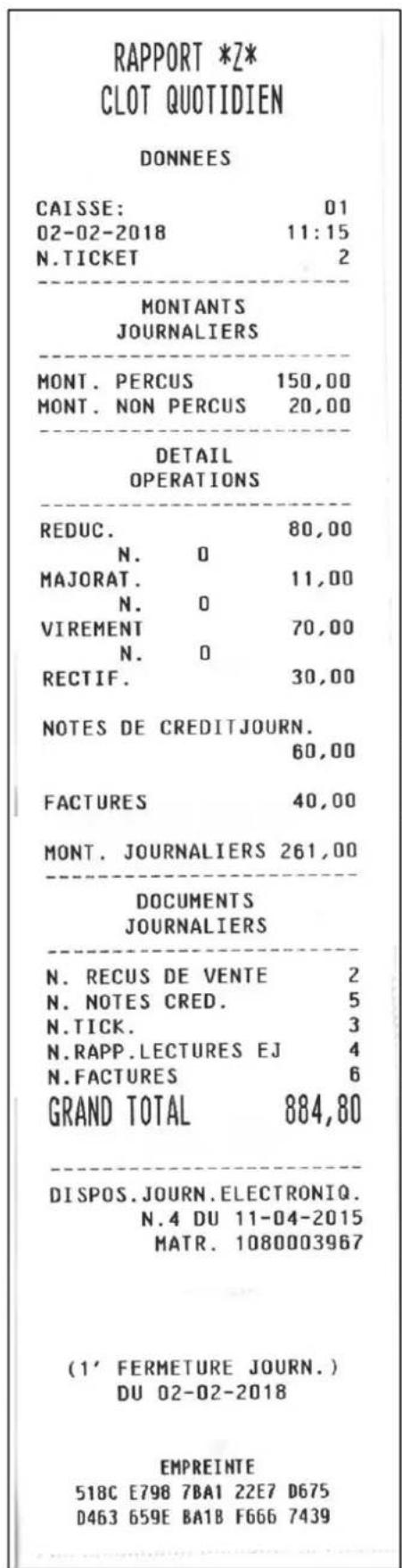

Raport de fermetre fiscale 5

Formation 6

6. Fonctionnalites de l'enregistreur de caisse 1

Les principales caractéristiques et les fonctions d'opération 1

Amenagements d'operation 4

7. Transactions de vente 1

Vente sur département avec paiement comptant 1

Vente sur plu avec paiement comptant 2

Vente avec d'autres formes de paiement 2

Palement du montant pas percu 3

Conversion devises 4

Vente avec paiement en devise 4

Reste 5

Corrections 5

Vente avec reduction 6

Vente avec majoration 6

Remboursement 7

Virement. 7

Vente avec recu documentaire (insertion code fiscal) 7

Union Tickets 8

Affichage du total precedent 9

Affichage du total en caisse 9

Utilisation du lecteur de codes barre 10

Lecture manuelle du code 10

Programmation et impresion facture 11

Programmation de l'en-tete - SET 302 11

Programmation de l'en-tete de la facture - SET 338. 11

Programmation series et nombre initial de factures - SET 339 11

Reglage et impression de la facture 12

Formatfactures 13

Exemples factures de vente (exemplaire imprime en double copie) 13

8. Programmation 1

MESSAGESD'ERREUR 1

LISTES DES PROGRAMMATIONS 2

CODE 150 - AFFICHAGE DU MONTANT TOTAL DE LA CAISSE 4

CODE 151 - REGLAGE DE LA DATE ET DE L'HEURE DE LA CAISSE. 4

CODE 155 - ACTIVER L'EN-TETE OBLIGATOIRE DE LA FACTURE POUR LA FACTURATION

CODE 156 -ACTIVATION SAUVETAGE ET REINITIALISATION DES DONNEES SUR LA MEMOIRE INTERNE

CODE 157 - ACTIVATION D'ENREGISTREMENT DES RAPPORTS. 5

CODE 180 - IMPRESSIONS DES CLOTURES FISCALES ENTRE INDICES. 6

CODE 181 - IMPRESSIONS DES CLOTURES FISCALES ENTRE DATES ET DES TENDANCES PROGRESSIVES 6

CODE 182 - IMPRESSIONS DES CLOTURES FISCALES ENTRE DATES ET DES FRAIS QUOTIDIENS......7

CODE 183 - IMPRESSIONS DES TOUTES LES CLOTURES FISCALES

CODE 200 - IMPRIMER LA LISTE DES OPTIONS DE LA SERIE 200 8

CODE 201 - CONFIGURER LES ICONES DES MARCHANDISES 8

CODE 203-CONFIGURER LES ICONES POINTS 9

CODE 206 - CONFIGURER LES ICONES FETES 9

PROGRAMMATION DU CLAVIER 11

CODE 250 - IMPRIME FONCTIONS DES TOUCHES PROGRAMMEES GRACE AUX CODES 251/252....11

CODE 251 - PROGRAMMATION DIRECTE DU CLAVIER. 11

CODE 252 - PROGRAMMATION INDIRECTE DU CLAVIER 11

CODE 296 - IMPRIMER LISTE DES COMBINAISONSMESSAGE-ICONE 13

CODE 297 - IMPRIMER LOGOS PRESENTS SUR LA MACHINE 13

CODE 298 - IMPRIMER LISTE DES MESSAGES MARCHANDISES 13

CODE 299 - IMPRIMER LISTE DES ICONES MARCHANDISES. 13

CODE 300 - IMPRIMER LA LISTE DES OPTIONS DE LA SERIE 300 14

A.Classifications des icones et liste des messages promotionnels 1

Classifications generales des icônes - catégories de marchandises 1

ALIMENTAIRE 1

HABILLEMENT 4

TRAITEUR 5

CONSTRUCTION - FOURNISSEURS DE PEINTURES 6

DES BIENS INESTIMABLES 6

ÉLECTRONIQUE 7

COSMÉTIQUE 8

ANIMAUX, JARDINAGE AUTOMOBILE - MOTOS - VÉLOS. 9

PHOTOGRAPHIE-OPTIQUE 9

ACCESSIONS 10

BOIS - ARTICLES - VERRES - CERAMIQUE 10

VACANCES ET OCCASIONS SPECIALES 11

B. Messages d'erreur 1

Messages et conditions d'erreur operateur 1

Messages sur les rapport de lecture du d.g.f.e. et dans les tendances dans la mémoire fiscale............1

Erreurs eliminables grace a l'intervention de I'opérateur 2

D. Characteristiques techniques 1

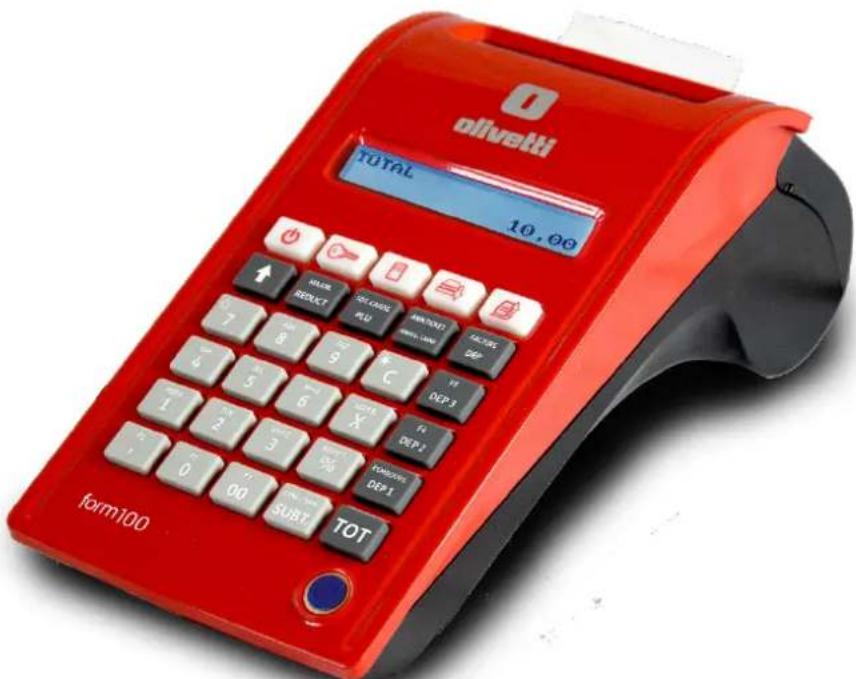

1. Introduction

La caisse enregistreuse décrite dans ce manuel permet d'enregistrer à des fins fiscales des données relatives à la vente de biens et services et constitue un outil dispensable de gestion du point de vente.

Voici les principales caractéristiques et performances de la Form 100 :

Batterie lithium de grande autonomie.

• Clavier à 30 touches résistant à l'eau.

• Dimensions compactes ideales pour la plupar t des entreprises qui exigent fonctionnalité et facilité d'emploi.

-Deux affich eurs graphiques.

• Imprimante thermique incorporee pour l'émission de documents commerciaux et de factures.

• Port LAN pour le branchement sur le réseau Internet.

• MicroSD po ur l'enregistrement des données de vente et de configuration de la machine.

• Possibilité de personneliser les tickets en insérant des en-têtes fiscaux et des pieds de page personnelisés

Voici les principales fonctions de la Form 100 :

Départements 150

PLU 250 - internes

3000 - directement depuis le clavier ou depuis un lecteur de codes barres

TVA Jusqu'ataux8

• Modes de paiement Jusqu'à 7

-Devises Jusqu'à 5 devises

Listes de prix 1

• En-tête du ticket 7 lignes personnalisables (Normal/Fiscale)

Pied de tick et 6 lignes personalisables

-Logo Personalisable sur ticket

Mesures de sécurité et normes d'usage generales

REMARQUE:

• Avont de commencer à utiliser le produit, dire attentivement cette partie.
  S'assurer que les caractéristiques électriques de l'alimentateur de la caisse enregistreuse (230 Vca, 50 Hz) sont compatibles avec celles du reseau d'alimentation.
• Brancher l'alimentateur de la caisse enregistreuse sur une installation électrique aux normes.
• Ne pas exposer l'imprimante à la lumière directe du soleil, ni l'instructor à proximite de sources de chaleur ou de d'eau, ni dans des environnementes ou très poussiereux.
• En cas de fumée, odeur ou bruit inhabituel provenant du mesureur, débrancher le produit du réseau électrique et contacter le support technique.
  Ne pas tirer le papier vers l'extérieur lorsque le couvercle de la caisse enregistreuse est fermé.
• Ne pas intervenir sur la caisse enregistrreuse si ce n'est dans le cadre des procédures indiquées pour les dépannages.
• Ne pas essayer de démonter, ni de modifier le produit.
• Ne pas introduire de corps étrangers dans la caisse enregistreuse.
  Si la caisse enregistreuse reste sans surveillance pendant de longues périodes, la débrancher de la prise du réseau électrique.
  Pour couper le courant, il faut debrancher l'appareil du réseau électrique : utiliser une prise电量électrique facile d'accès et située à proximé de l'appareil.

2. Installation et Fiscalisation

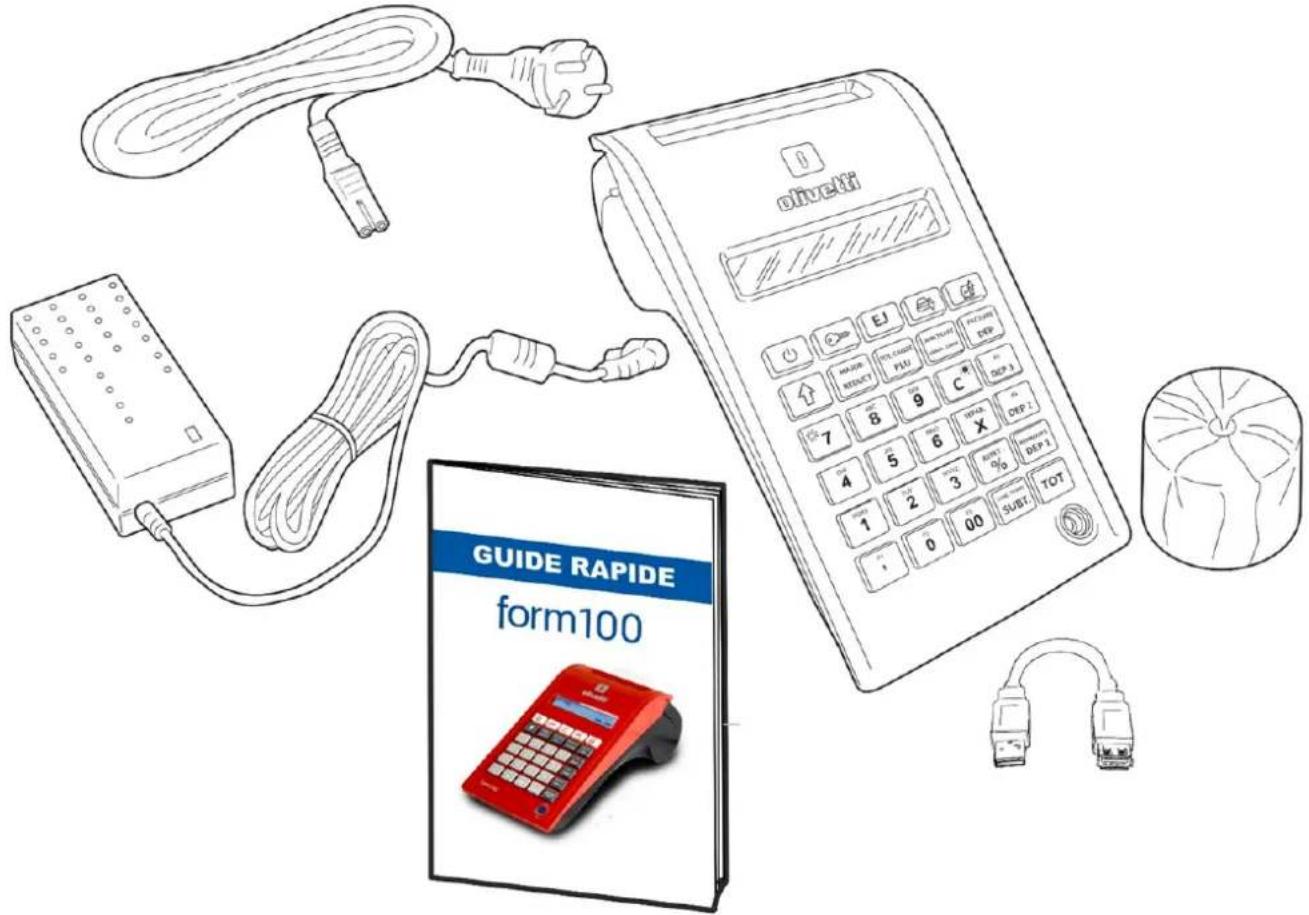

Contenu de l'Emballage

La caisse enregistreuse est vendue dans un emballage individuel contenant les composants suivants :

la caisse enregistreuse
- l'alimentation externe
- le manuel d'utilisation
- le rouleau de papier thermique pour commencer à utiliser l'appareil
- le cable secteur
- le dispositif carte à puce SD déjà inséré dans la machine pour l'enregistrement des données de vente et de configuration de machine.
-la rallonge USB pour fa ciliter la connexion des dispositifs USB extérieurs.

Installation et Mise en Service

Pour commencer à utiliser la machine et enregistrer les données de vente à des fins fiscales, il faut suivre la procédure précite sur le site www.olivetti.fr.

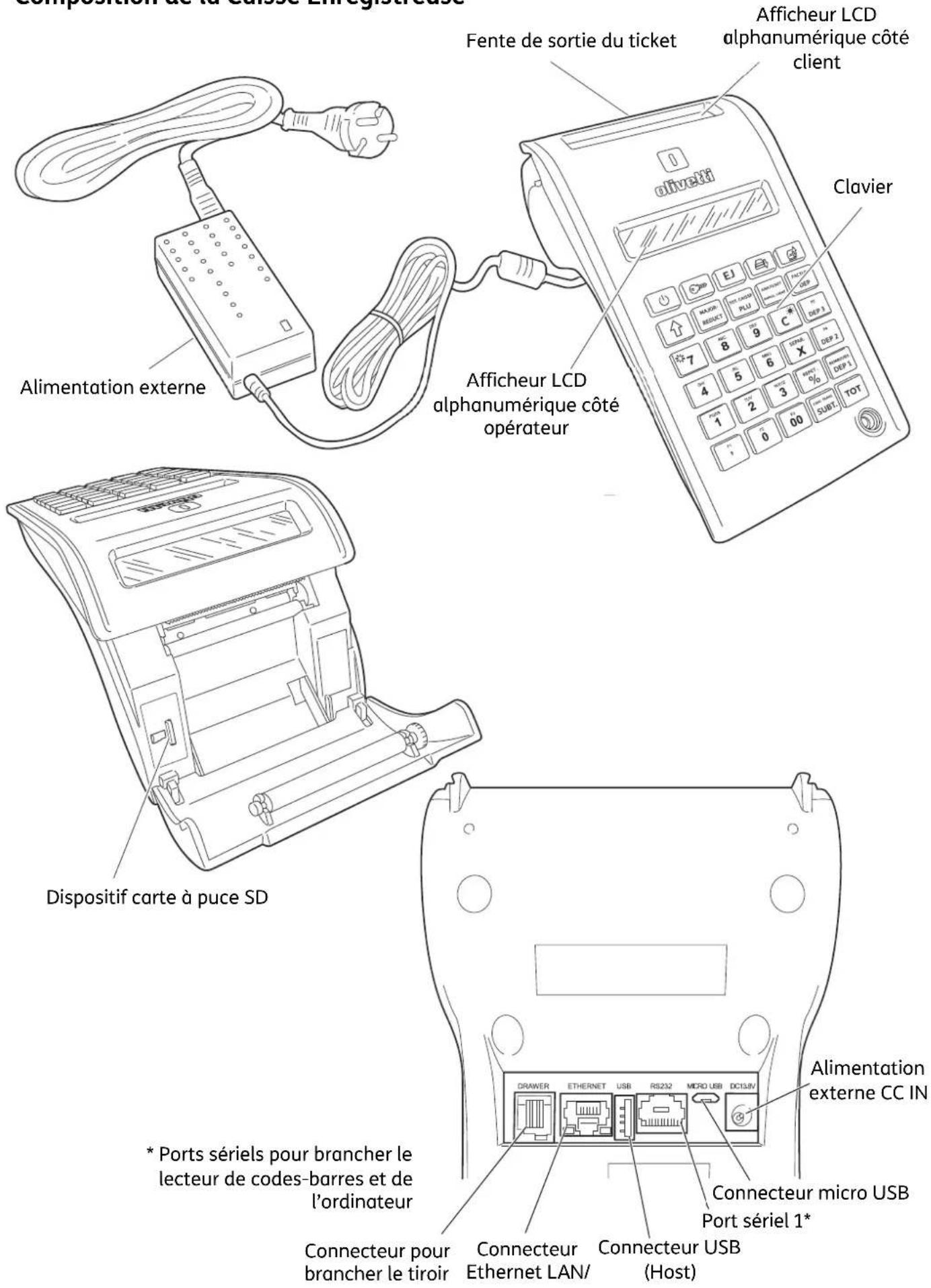

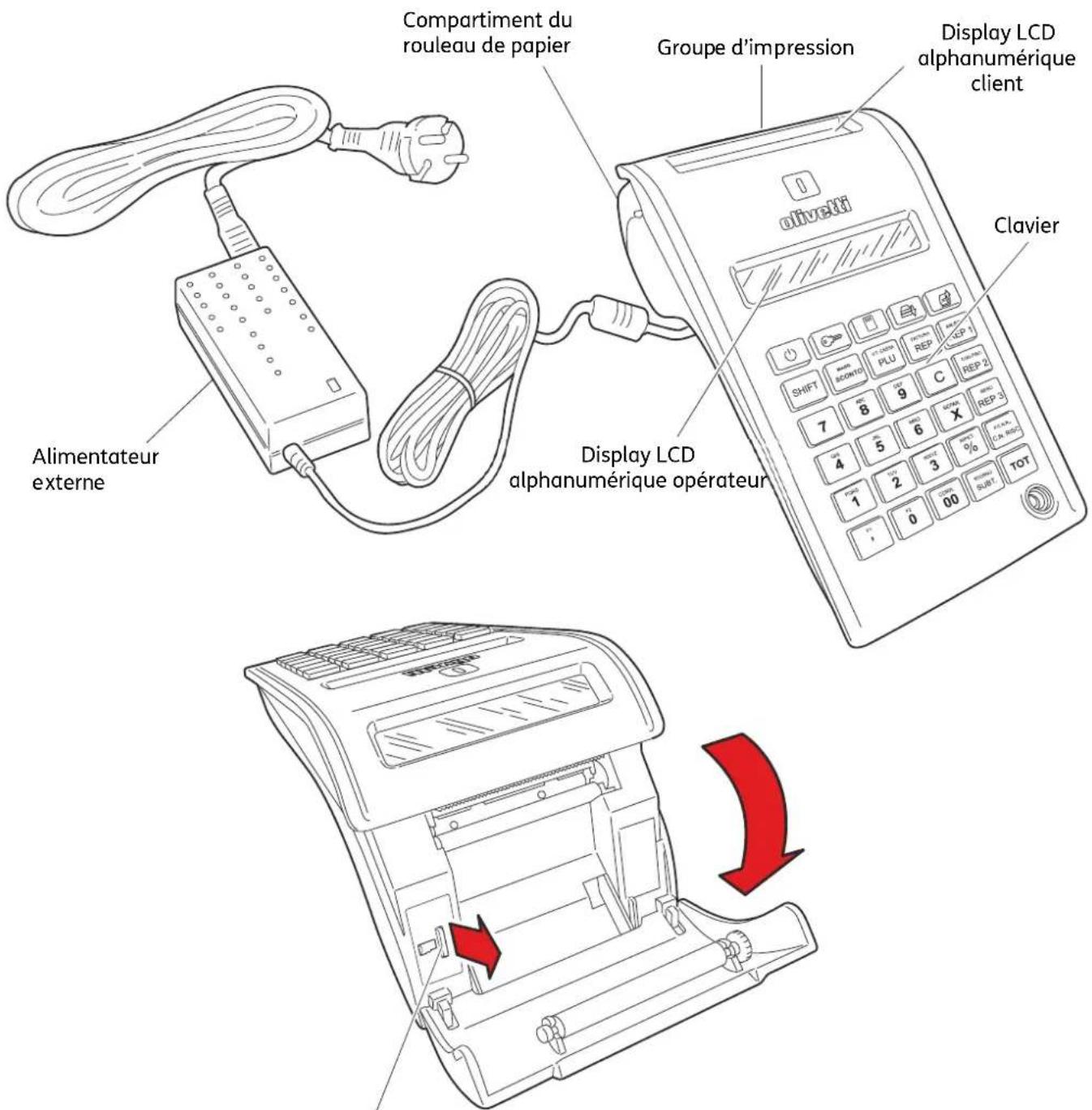

Composition de la Caisse Enregistreuse

Alimentation Électrique

La caisse enregistreuse peut etre alimentee par :

Le reseau electrique au moyen d'un alimentateur externe de type switching adapter.
La batterie par bloc batterie au lithium intégré.

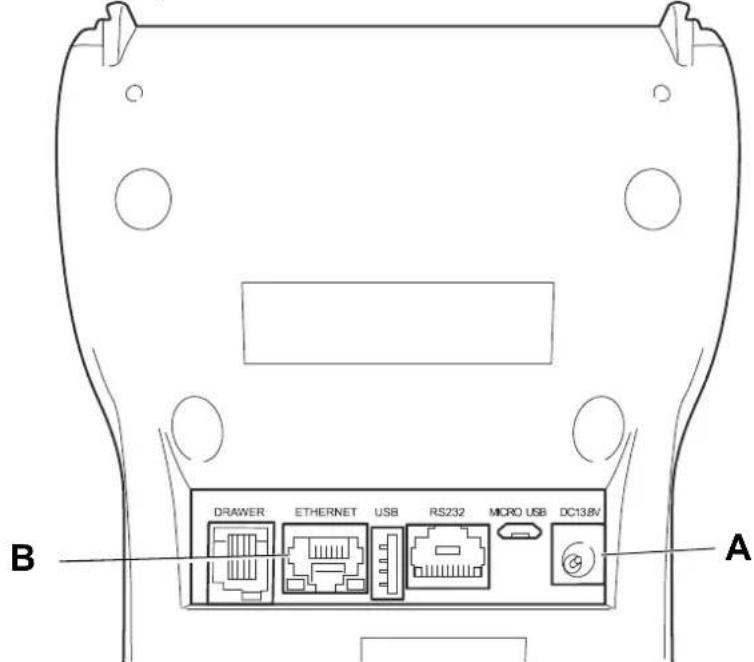

Branchement de l'alimentateur de Réseau

Pour brancher l'adaptateur de réseau :

inserer le connecteur de l'alimentateur de reseau dans la prise de la caisse enregistreuse (A)
- brancher l'alimentateur à la prise du réseau.

Branchement au réseau Internet

Si nécessaire, brancher l'Enregistreuse au réseau Internet dans l'un des modes suivants :

LAN: insérer le connecteur du cable Ethernet/LAN dans la fente prévue (B) sur la face arrêté de la caisse enregistreuse

Dispositifs Compatibleles avec la Caisse Enregistreuse

La caisse enregistreuse permet de brancher respectivement :

• Aux ports USBailables:

• Clés USB pour le transfert de donné es depuis et vers la caisse enregistreuse
  Dispositifs de type « dongle » Wi-Fi et 3G pour la connexion à Internet (verifier la liste des dispositifs indiquée par le producteur)
  Lecteur de codes-barres en mesure de gerer les codes suivants: UPC A / UPC-E, EAN 13 /EAN 8, Code 39, Code Pharmaceutique (longueur 9), Code Balance, Code Datamatrix

-Au port RS 232isable:

• Ordinateur personnel.
  Lecteur de codes-barres en mesure de gerer les codes suivants:UPCA/UPC-E,EAN 13/EAN8, Code 39,Code Pharmaceutique (longueur 9),Code Balance,Code Datamatrix.

REMARQUE:

En cas d'extinction et de rallumage de la caisse enregistreuse pendant la lecture du code-barres, il est conseilé de brancher le lecteur à son propre alimentateur.

Insertion de la Batterie

Éteindre la caisse enregistreuse avec la touche et débrancher l'adaptateur de réseau eventuèlement branché.

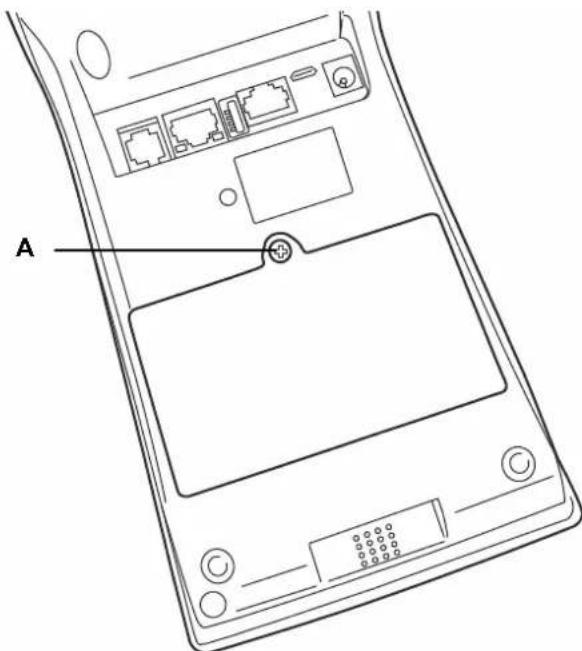

Dévisser la vis (A) indiquée dans la figure et retirer le couvercle du compartment à batterie.

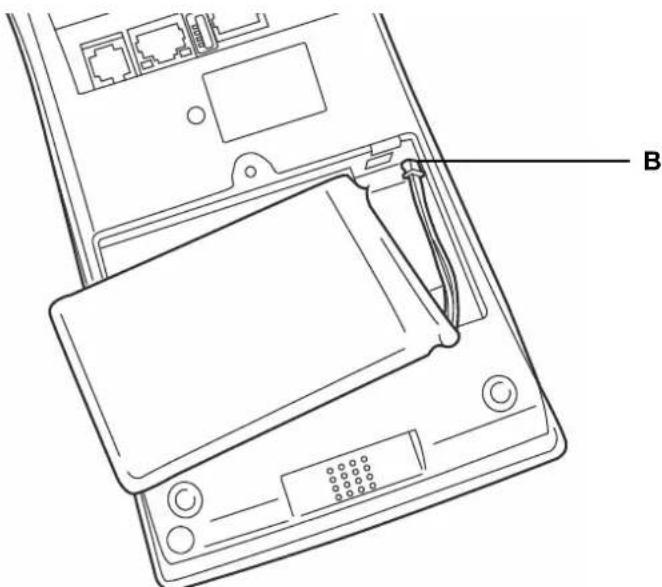

Insérer le connecteur (B) de la batterie dans le connecteur respectif present dans le compartment. Au terme, logger la batterie dans le logement prevu dans le compartment et reinserer le couvercle.

À la première installation, il faut effectuer une recharge de la batterie. Brancher la caisse enregistreuse au réseau électrique au moyen de l'adaptateur de réseau prévu, l'allumer et le laisser branché jusqu'à l'apparition de l'icone à l'écran. Le temps nécessaire à la charge est d'environ 3-4 heures à une température ambiente de 20 - 25^ .

Informations sur la batterie

Utiliser exclusivement des batteries fournies par le centre de support.

L'utilisation de batteries non originales ne garantit pas le bon fonctionnement de la caisse enregistreuse et peutmettre en danger l'utilisateur.

Avertissement

• Éviter de laisser la batterie se décharger complètement.
  Il est conseilé de tousjours laisser la caisse enregistreuse en recharge pendant la nuit ou pendant les périodes de repos
  La recharge de la batterie complètement déchargée prend environ 3-4 heures
• Avec des températures < 10^ C et > 45^ C , la recharge de la batterie est empêchée par le circuit interieur, et ce pour des raisons de sécurité.

Allumage et Extinction

Pour allumer la caisse enregistreuse, il faut brancher la fiche d'alimentation au réseau électrique ou insérer et charger une batterie à l'intérieur du dispositif.

• Allumage de la caisse enregistreuse: appuyer sur la touche. L'enregistreuse s'allume; les écrons s'allument pour afficher les messages de démarrage et la machine est opérationnelle en quelques secondes.
• Extinction de la caisse enregistreuse: appuyer sur la touche pendant environ 4 secondes. Les écrons s'éteignent et affichent les messages d'extinction.
• Si la caisse enregistreuse se trouve dans un état de fonctionnement qui ne permet pas l'extinction, cela est notice par un message à l'écran qui informe l'opérateur de la nécessité de terminer la procédure opérationnelle en cours avant d'éteindre la caisse enregistreuse.

REMARQUE:

Si elle est alimentee par une batterie, en cas de non-utilisation pendant 2 heures, la caisse enregistreuse passe en mode basse consommation.

Ce mode se désigne par l'extinction de la lumière sur l'écran et par l'affichage du message « caisse fermée »

Il suffira d'appuyer sur la touche d'allumage pour rétablier enregistreuse.

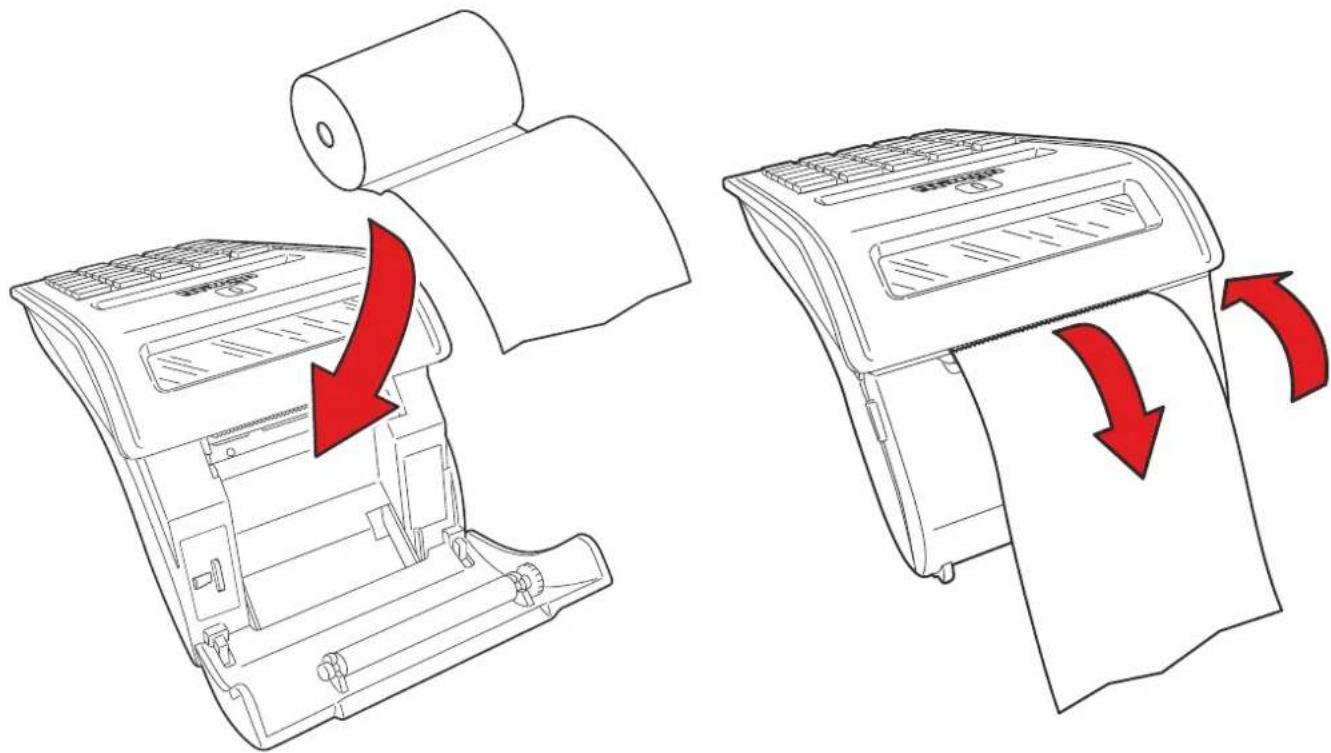

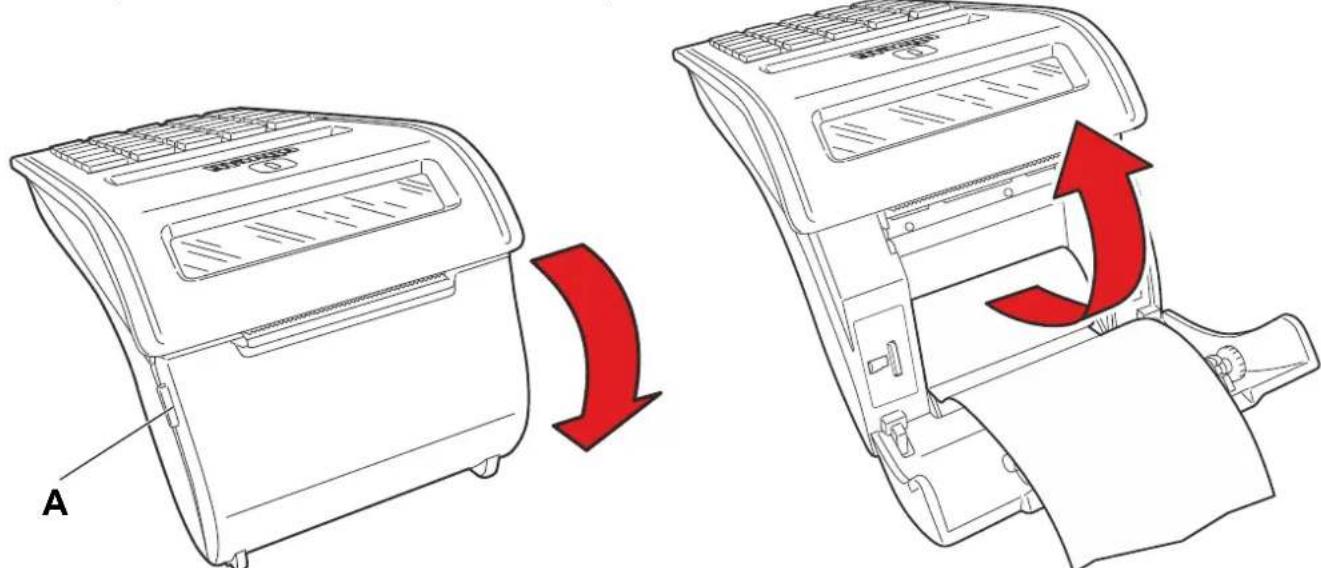

3. Insertion du Rouleau de Papier

L'etat d'absence ou de fin de papier est signalé par un son (si la porte du compartment du papier s'ouvre, l'écran de l'opérateur affichera le message FIN DE PAPIER OU COUV. OUVERT), tandis que l'ariat qui s'approche de la fin de rouleau est signalé par une bande rouge sur le papier.

L'etat d'absence ou de fin de papier interrompt le fonctionnement de la caisse enregistreuse.

Pour inserer, remplacer le rouleau de papier, ouvrir le couvercle a l'aide de la langue prevue (A).
- Si present, extraire le rouleau de carte épuisé.

Positionner le rouleau de papier neuf dans le logement du rouleau, de sorte que le rabat du papier soit tourné vers le haut.
Refermer correctement le couvercle et s'assurer que le papier sort bien de la fente du couvercle elle-même; appuyer eventuèlement sur la touche pour faire avancer le papier.

4. Principaux Composants de la Caisse Enregistreuse

Dispositif carte à puce SD

Pour-retirer le Dispositif de carte à puce SD; ouvrir la porte du compartment du papier et pousser la carte pour obtenir l'expulsion de cette-ci.

Clavier

La figure suivante presente la configuration du clavier programme en usine et représenté graphiquement sur les touches.

La caisse enregistreuse permet de selectionner, à travers une fonction en position "axe regl" (voir modes de programmation sur le manuel d'utilisation) trois autres configurations de clavier.

En cas de selection d'une configuration différente de celle de l'usine, la correspondance graphique entre les fonctions représentées dans le clavier et la configuration selectionnée devra être effectuee par l'opérateur au moyen des étiquettes en papier.

Description de la Fonctionnalité des Touches

Symbole	Fonction
	Allumage: allume la caisse enregistreuse. En réappuyant sur cette même touche pendant quelques secondes, la caisse s'éteint. Lorsqu'elle est allumée, la caisse passé automatiquement en REG ou COM.
	Sélection de la configuration de fonctionnement: sélectionne les configurations opérationnelles de la caisse.
	Journal électronique (JE): vous permit d'acceder au journal électronique pour visualiser les données de ventes.
	Ouverture du tiroir: ouvre le tiroir même sans ticket ouvert. (Position REG)
	Avancement du papier: permet de faire avancer le papier.
↑ (SHIFT): Permet d'activer la deuxième fonction (affiché en haut) des touches.
MAJOR. REDUCT	REDUCT: (Réduction) Permet d'appliquer une réduction au prix d'un article (en pourcentage ou en valeur absolue).[SHIFT] MAJOR. (Majoration): Permet d'appliquer une majoration au prix d'un article (en pourcentage ou en valeur absolue)
TOT. CAISSPLU	PLU Appuyé après [SEPAR] et après un nombre de PLU de 1 à 250, enregistrre la vente de l'article associé au numéro de PLU introduit.[SHIFT] TOT CAISSE: (Total en caisse): En position REG, affiche le total lié dans la caisse (valeur en Euro).
ANNETICKENULIGNI	ANNUL. LIGNE: Annule la dernière transaction de vente à l'intérieur d'un ticket ouvert[SHIFT] AN. TICKET En un seul cig, il est possible d'annuler toutes les transactions qui ont été faites, jusqu'à ce moment précis, dans le ticket ouvert.
FACTUREDEP	DEP.: Appuyé après [SEPAR] et après un nombre de DEPARTEMENT non lié sur le clavier, enregistrre la vente de l'article associé au numéro de département introduit.[SHIFT] FACTURE: Imprime une facture. Dans l'environnement de configuration, il est possible de préciser si l'impression doit être faite à partir d'une imprimante externe ou avec celle de la caisse enregistreuse.
FSDEP3	DEP3: enregistrre la vente de l'article associé au numéro de département 3.
FDFEP2	DEP2: enregistrre la vente de l'article associé au numéro de département 2.
REMOBOURS.DEP1	DEP1: enregistrre la vente de l'article associé au numéro de département 1.[SHIFT] REMBOURS: permet de faire un remboursement après le retour des produits précédemment achetés et enregistrrés sur la même caisse enregistreuse.
DANGERE.SUBT	SUBT. (Sous-total): pendant une vente, affiche le total partiel sur le ticket.[SHIFT] CANC. TRAN.: permit d'annuler article sélectionné par clé correspondant (d'un département ou d'un PLU)
a97
Touches alphanumeriques de 0 à 9: utilisées pour insérer des quantités, des codes et des descripteurs.
[SHIFT] Réglage d'éclairage (Axe Regl.).
C (Supprimer): supprime les données incorrectly saisies et vous permet de quitter la condition d'erreur.[SHIFT] Réglage d'éclairage (Axe Regl.).
X: Fonctions diverses (SET): confirme la programmation (REG), agit comme touche de multiplicitateur (ticket fermé), affiche l'heure.[SHIFT] SEPAR. (Départeur): sépare les chiffres d'un montant de ceux du PLU/DEPT non lié sur le clavier ou d'un mode de règlement, carte de crédit ou ticket
% (Pourcentage): appuyé avec les touches [MAJOR] [REDUCT] calculé le pourcentage de majoration ou de réduction.[SHIFT] REPET. (Réténition): répète la的最后一 fois fonction effectué dans un document de vente (REG).
Virgule: introduit le séparateur décimal lors de l'introduction des prix de vente.
Clé numérique 00: utilisée pour l'introduction de 00 (double 0).
TOT	TOT (Total): Appuyé pendant une transaction de vente (avec document ouvert) affiche le total d'une vente, ferme le ticket ou la facture et les imprime. Correspod à un paiement en argent.

Fonctionnalité de la Touche (Shift)

Certaines touches ont une seule fonction, d'autres ont deux fonctions qui sont activées comme décrit ci-après.

Fonctions de F1 à F5

Il est possible d'associer aux touches marquées par les fonctions de F1 à F5 des fonctions secondaires, au libre choix de l'utilisateur.

Référez-vous aux paragraphs relatives à la programmation du clavier dans le manuel de l'utilisateur.

Les fonctions suivantes sont combinées avec les touches F1, F2 et F3:

F1 = reconnaissance codes-barres EAN/UPC.
F2 = affichage des prix.
F3 = cancel transaion
F4 = note de crédit
F5 = code fiscal

Remplissage de Champs Alphanumericques

Le replissage des lignes d'en-tête du document commercial/de gestion, des descriptifs pour les départements et PLU effectué en milieu de programmation SET et l'insertion du Code Fiscal en position de vente, sont réalisés à l'aide des touches alphanumerices représentes sur le clavier.

L'introduction des nombres est effectuee en maintenant enfoncée pendant quelques secondes la touche correspondant au numero a selectionner, ou en appuyant sur la meme touche le nombre de fois necessaire a son affichage.

En cas de:

Introduction du code d'accès
-Introduction de numero de TVA sur le ticket.

L'insertion des numeros est effectuee par simple frappe de la touche correspondant au numero a selectionner.

La selection des lettres est effectuee en appuyant sur la touche correspondante le nombre de fois nécessaire a leur affichage.

Le tableau suivant rapporte la correspondance entre la touche 7 et les caractères à seLECTIONner par la touche elle-même.

TOUCHE	CHARACTERES À SÉLECTIONNER
7	ESPACE	@	7	#	$	%	&	(	)	*	+	-	/	=	[]	-

Écran

La caisse enregistreuse est equipée de deux visionneuses identiques, l'une pour l'opérateur et l'autre pour le client, à position fixe.

Les deux visionneuses sont toutes deux rétroéclairées et ont chacune une capacité de 16 caractères alphanumeriques sur deux lignes.

Ecran Operateur

L'écran opérateur est divisé en 2 zones, celle de gauche a 14 caractères sur 2 lignes disponibles pour fournir des messages relatifs à la fonctionnalité de vente et pour la programmation, tandis que celle de croite donne l'indication du niveau de charge de la batterie.

Signalements du Niveau de Batterie à l'Écran Opérateur

Le niveau de charge de la batterie est signalé sur l'écran opérateur à travers les symboles indicateurs situés dans le secteur à droite de l'écran souvent séparé par une ligne et à travers des messages opporturs.

Valeur « 0 » - batterie « PRESQUE DÉCHARGÉE »

Une fois ce niveau atteint, l'écran opérateur de la caisse enregistreuse affiche le message qui demande de recharger la batterie :

« INSÉRER LA CHARGE DE BATTERIE »:

• Il est nécessaire de brancher l'adaptateur de réseau. Une fois l'adaptateur inséré, l'icone s'affiche et l'icone de la batterie commence à monter proportionnellement.

Une fois la recharge compte, l'icone reste affichée. Cette icone sur l'écran indique la connexion de la caisse enregistreuse au réseau électricque, même si la batterie n'est pas présente à l'intérieur de cette-ci.

Valeur « 1 » - 25 % de charge

Il est conseilé de brancher l'adaptateur de réseau pour recharger la batterie.

Valeur « 2 » - 50 % de charge

Valeur « 3 » - 75 % de charge

Valeur « 4 » - 100 % de charge

REMARQUE:

Dans la période de recharge de la batterie, la caisse enregistreuse branchée au réseau électrique peut être utilisé normalement.

Écran Client

L'écran client est un écran à cristaux liquides, rétroéclairé, de 16 caractères alphanumerices sur chaque ligne disponible. Avec la caisse enregistreuse en position REG, l'écran client rapporte les valeurs numériques et les informations relatives aux opérations de vente en cours.

Groupe d'Impression

Le groupe d'impression est composé d'une imprimante thermique qui permet d'imprimer les données de vente sur le ticket. Il accueille des rouleaux de papier de 50 mm de diamètre et de 57,5 mm de largeur et imprime un maximum de 24 caractères par ligne.

5. Nouvelle Gestion Fiscale

Cette caisse enregistreuse, conformément aux exigences fiscales françaises actuelles, peut etre utilisée seulement si une carte SD (DGFE) est inseree et initiaisee, sur laquelle toutes les operations executees sont stockées.

Chaque fois qu'une vente est effectuee et une donnee programmée ou modifiee, les informations correspondantes sont imprimées sur un reçu et enregistrées sur la carte SD.

Afin de rendre votre carte operationnelle, suivez la procedure précrite ci-dessous.

Initialisation du Systeme

Allumez la caisse enregistreuse.

Suivez les étapes suivantes:

133 - SAISIR CODE

Appuyer sur le touches '0' et 'X'

133-SIRET

Insérez les 14 caractères alphanumerices composant votre code SIRET et appuyez sur 'X'

133-NAF

Insérez les 5 caractères alphanumerices composant votre code NAF et appuyez sur 'X'

133 - TVA

Insérez les 13 caractères alphanumerices composant votre code TVA et appuyez sur 'X'

133-DATE 00-00-0000

Insérer la date en le format jj-mm-aaaa et appuyez sur 'X'

REMARQUE:

Il faut inserer la date affichée sur l'écran client, la dernière connue par le système.

Après l'initialisation, vous pourrez la changer en appuyant sur les onglets Fonction et Config - AXE REGL. 151

133 - DATE CONFIRM?

Appuyez sur 'X'

AXE REGL.

Appuyez sur 'QUITTER'

Maintenant, vous caisse est correctement initialisée et vous pouvez commencer à la configurer et depuis vous pouvez acceder aux opérations normales de vente. Pour ce faire, vous doivent programmermer cette machine en suivant les procédures décrites dans les prochains chapitres.

REMARQUE:

En cas d'erreur pendant l'initialisation contacter le Support technique.

Pour commencer à vendre, il est nécessaire de définir un taux TVA et de le lien à vos départements programmés.

En-Tete des Tickets

Votre caisse enregistr un en-ete et un pied de page sur tous les reçus de vente et tous les rapportes de gestion. Par défaut, cette caisse enregistr un en-ete fiscal composé des informations suivantes:

1) - 8) peuvent être programmes avec SET 3 36 comme décrit au chapitre 9 de Programmation.

REMARQUE:

• SIRET# NAF#, TVA# sont définis pendant la phase initiale de la machine et l'initialisation de la carte SD.
  S/N et ECR VERSION sont automatiquement insérés par la machine.

Au contraire, vous pouvezCHOISIR, dans la programmation de l'option associée, d'imprimer votre EN-TETE EN FORMAT STANDARD avec SET 337 comme decrit au chapitre 9 de Programmation.

Vou pouve inserer jusqu'à 6 lignes personnalises.

Rapports Périodiques

Les données de Transactions sont stockées dans la mémoire de la caisse enregistreuse, sur votre SD pour le contrôle fiscal.

EXÉCUTION DES RAPPORTS 'X'

Vouss pouvez désir d'imprimer manuellement les rapportx'. Cette action permet d'imprimer les informations des transactions accumulées en fonction de la période selectionnee et CONSERVE TOUTES LES DONNÉES EN MéMOIRE.

Cette opération peut être utile, dans chaque moment, pendant la période de travail, afin de vérifier la tendance de vos ventes.

You pouvezCHOIsIR entre 3 types de rapportes periodiques X'.

Hebdomadaire
Mensuel
annuel

Selectionnez 'axe X' ensuite, imprimez le rapport relatif à la période selectionnée:

Conformément aux exigences de la loi fiscale actuelle, cette caisse enregistre les revenus des exercices financiers. Donc, vous etes oblige d'effectuer des fermetures periodiques, a travers les impressions de rapports Z

Faites attention qu'après l'impression d'un rapport 'Z', TOUS LES TOTALES DES TRANSACTIONS SONT REINITIALISÉS À ZERO, à l'exception du Gran Total Perpetuel.

Lorsque la période financière actuelle est terminée (jour, semaine, mois, année), vous receivez un message à l'écran indiquant que vous étés obligé de faire le rapport périodique 'Z' associé avant de procéder avec nouvelles ventes.

Selectionnez 'axe Z' ensuite imprimez le rapport relatif à la période sélectionnée:

Message à l'écran: RAPPORT HEBDOMAD

presse 60X

Message à l'écran: RAPPORT MENSUEL

presse 61X

Message à l'écran: RAPPORT ANNUEL

presse 62X.

Alternatively, it is possible of faire un rapport Z10, après quoi les rapportes périodiques requis sont imprimés.

RAPPORT HEBDO *Z*02-02-2018 04-02-2018

MONTANT HEBDO 80,00NOTE DE CREDIT HEBDO0,00N.NOTE DE CRED. HEDBO 0GRAND TOTAL 884,80

SERIAL#: 10 80003967SIRET#: SIRENTNAF#: NAFTVA#: TVAFW VERSION: R1.0.0F V18

CAISSE:0101-01-2019 11:18N.TICKET2

RAPPORT MENSUEL *Z*01-02-2018 28-02-2018

MONTANT MENSUEL 670,00NOTE DE CREDIT MENSUEL90,00N.NOTE DE CRED.MENSUEL3GRAND TOTAL 884,80

SERIAL#: 10 80003967SIRET#: SIRENTNAF#: NAFTVA#: TVAFW VERSION: R1.0.0F V18

CAISSE:0101-01-2019 11:18N.TICKET3

RAPPORT ANNUEL *Z*01-01-2018 31-12-2018

MONT. ANNUEL 3124,00NOTE DE CREDIT ANN.310,00N.NOTE DE CRED. ANNUEL12GRAND TOTAL 884,80

Rapport de fermeture fiscale

La figure montre un exemple de rapport de fermetre journaliere (Z10).

Accumulation des Montants relatives aux opérations de
venta enregistrées grâce au ticket de caisse. Accumulation des Montants Non Percus
Montants perçus par ce type de document
Compteur de documents émis par type.
Somme totale des Montants quotidiens calculés à partir de la première activation fiscale de la machine.

Liste de Reglages pour l'Impressions des Clôtres Fiscales

Les SET suivantes sont disponibles pour imprimer les compteurs de résumé pour chaque Clôtures journalière individuelle.

Le CODEutilisés sont les suivants:

CODE 180 - Impressions des Clôtres Fiscales Entre Indices

Ce réglage est utilisé pour imprimer les clôtres fiscales entre deux indices.

CODE 181 - Impressions des Clôtres Fiscales Entre Dates et des Tendances Progressives

Ce réglage est utilisé pour imprimer les clôtres fiscales entre deux dates et afficher les tendances progressives sur les différents jours.

CODE 182 - Impressions des Clôtres Fiscales Entre Dates et des Frais Quotidiens

Ce réglage est utilisé pour imprimer les clôtres fiscales entre deux dates et afficher les tendances quotidiennes sur les différents jours.

CODE 183 - Impressions des Toutes Les Clôtres Fiscales

Ce réglage est utilisé pour imprimer TOUTES les clôtres fiscales prênts dans la caisse.

Formation

Le Mode de formation vous permet d'utiliser votre caisse enregistreuse pour effectuer des transactions de vente à des fins d'apprentissage. Aucune modification de réglage ne peut pas été effectuee.

Il est possible de passer Mode de formation à travers le CODE 170 (se reporter au chapitre

9 Programmation). La sortie du Mode de formation est possible au premier Z10 effectué

REMARQUE:

Puisque l'opérateur de Formation n'est pas qualifié pour configurer la caisse, avant de créé un nouveau opérateur en mode Formation, il est nécessaire d'avoir déjà créé un premier opérateur normal.

À l'impression du ticket, s'il est lié à une vente de formation, un '#' est imprimé à côte du numéro du ticket.

Sur tous les tickets non-fiscaux, l'indication " TICKET NON VALABLE POUR ENCAISSEMENT" est imprimée.

Dans l'environnement de formation, n'est pas possible d'imprimer des rapportifs financiers et périodes, mais uniquement le rapport spécifique de formation.

6. Fonctionnalites de l'enregistreur de caisse

Les principales caractéristiques et les fonctions d'opération

LES PRINCIPALES CHARACTERISTIQUES Réglages d'usine

• Départements 150
  -PLU 250 -internes

3000 - directement depuis le clavier ou depuis un lecteur de codes-barres

-TVA
Jusqu'taux8
- Modes de paiement
Jusqu'a 7
- Devises
Jusquà 5 devises
- Listes de prix 1
7 lignes personalisables
- En-tête du ticket
6 lignes personalisables
- Pied de ticket
Personnalisable sur ticket (A travers le programme Resource Kit)
-Logo

LES FONCTIONS DE VENTE

• Vente sur Département direct ou indirect.
• Vente sur PLU direct ou indirect.
• Vente à prix pré régle.
• Vente avec réglage du prix (avec by-pass du prix régle).

• Vente avec multiplication a) quantité des articles vendus par prix à l'unité b) quantité x quantité x prix à l'unité (surfaces)

• Repétition de la dernière vente.

• Vente à travers Barcode reader.
• Vente avec code régle par bouton.
• Vente par article unique : si le service a ete defini comme "article unique" et qu'il est rappelé comme premier enregistrement

d'un reçu de vente, on obtient automatiquement la fermetre de ce même reçu.

• Vente d'article à prix coutant.
• Vente à crédit.
• Vente avec émission de Factures
• Vente avec émission du reçu documentaire: reçu fiscal avec insertion du code fiscal (ou numéro de TVA) du client.
• Retour (Note de crédit)
  Virement.
• Affichage du nombre d'articles vendus.
• HALO/LALO.
• Add mode.

OPERATIONS AUXILIARES A LA VENTE

Graphisme promotionnel

• Gestion de graphique promotionnelle sur le ticket de vente.
• Gestion de messages heures sur le ticket de vente.

Opérations de correction

• Opérations de Correction pendant une opération de vente.

• Correction du dernier enregistrement (vente, réduction, majoration, etc.).

• Correction d'un enregistrement (vente, réduction, majoration, etc.) à l'intérieur d'un ticket pas encore bien fermé

(Annulation).
- Annulation du ticket. Annulation de tout le ticket si ce dernier n'a pas déjà été fermé. Toutes les transactions doivent être annulées et le reçu fermé avec un total égal à zéro.

Réductions et Majorations

• Gestion des réductions programmables
• Réduction absolue sur article (avec valeur régée au moment de la réduction).
• Majoration absolue sur article (avec valeur reglee au moment de la majoration).
• Réduction pourcentage sur article (avec % réglé au moment de la réduction ou en utilisant le % programme).
• Majoration pourcentage sur article (avec % régle au moment de la majoration ou en utilisant le % programme).
• Réduction absolue sur sous total (avec valeur réglée au moment de la réduction).
• Réduction pourcentage sur sous-total (avec % réglé au moment de la réduction ou en utilisant le % programme).
• Majoration absolue sur sous total (avec valeur reglee au moment de la reduction).
• Majoration pourcentage sur Sous-total (avec % réglé au moment de la réduction ou en utilisant le % programme).
• Réduction indirecte sur sous total déduit. Réduction déduite comme différence entre le montant total d'une petite réduction et le montant introduit comme paiement.

OPERATIONS DE PAIEMENT

• Paiement Comptant.
• Paiement des montants Pas Percus.
• Paiement par cheque.
• Paiement par Ticket (bon repas)
• Paiement en monnaie différente de cette courante.
• Récupération crédite
• Paiement par carte de crédit
• Paiement par carte de débit (Bancomat)

CALCUL DU RESTE

• Pour paiement comptant.
• Pour paiement avec Ticket (bon repas).
  -Calcul du reste avec reçu fermé.
• Obligation de calculer le reste : avec la fonction programmée, la fermeture de la réduction se fait en pressant obligatoirement le montant reçu en paiement.

OPERATIONS DE CAISSE

• Versements / Prélevements de caisse.
• Ouverture tiroir à ticket de caisse fermé.

TRAITEMENT DES AMENDES

• Fonction de la touche séparateur : utilisée comme structure de vente pour séparer les séquences.
• Affichage de l'heure : en structure REG après 30 sec. d'inactivité ou à réduction fermée en appuyant sur la touche X.
• Affichage du prix attribué au Département ou Plu.
• Affichage et impression de la contre-valeur évaluée : dans un reçu, affichage et impression de la contre-valeur d'une devise déterminée programmée.
• Affichage des montants journaliers.
• Affichage du total précédent : à reçu fermé, ou dans un reçu, affichage du total du dernier reçu émis.
• Affichage du total reçu en caisse.
  -Duplicata reçu : duplicata pas fiscal d'un reçu de versement ou prélevement.
• Union reçu. Reçu pas fiscal qui résumé la totalité des deux reçus précédents.
• Affichage de la situation d'un compte client.
• Blocage / alarmé sur changement donnée pour rapport fiscal pas fait.

RAPPORTS ET OPERATIONS DE GESTION AVEC OU SANS DEMARRAGE DES TOTALISEURS

-Rapport de gestion.
Rapport Mouvement de Caisse.
-Rapport des Divises.
-Rapport Scission taxes
-Rapport des PLU.
-Rapport des Départements.
- Rapport des ventes pour faisceau horaire.
-Rapport des Factures ou Reçus Fiscaux émis.
- Exécution de rapporte automatiques.
Rapports relatifs u contenu du D.G.F.E.
Rapports Periodiques (hebdomadaire mensuel, annuel)

RAPPORTS ET OPERATIONS FISCALES

-Rapport de fermetre journaliere.
- Impression du contenu de la mémoire fiscale.

FONCTION D'INTERRUPTION DE L'IMPRESSION DES RAPPORTS

En appuyant sur la touche , durant l'impression, cela permet d'interrompre l'impression de tous les rapport à l'exception du rapport de fermeture fiscale Z10.

En cas d'interruption de l'alimentation, l'impression reprendra à la réinitialisation des conditions d'utilisation normale de la machine.

FONCTIONS DE PROGRAMMATICN

A travers l'aménagement de programmation "SET" (CODE) il sera possible de configurer la machine selon les exigences de l'utilisateur.

• Généralités et diagnostics.
• Programmation touches.
• Programmation départements.
• Programmation PLU.
• Programmation icône catégories des marchandises, recurrences et festivités et messages porte chance.
• Programming des dispositifs en série, USB.

Amenagements d'opération

La machine a cinq aménagements d'opération, chacun d'eux permet d'avoir un groupe homogène de fonctions. Pour selectionner un aménagement d'opération,proceder ainsi:

Avec l'enregistreur de caisse allumé appuyer sur la touche le nombre de fois qu'il faut pour afficher l'aménagement souhaité sur l'écran de l'opérateur. Le menu est cyclique donc en continuant à presser la touche tous les aménagements disponibles défilent.

ECRAN DESCRIPTION
axe reg	Aménagement de vente, où sont faites et comptabilisées les transactions de vente.
axe x	Cet aménagement permet d'effectuer des rapportes de type "gestion", sans réinitialisation des totaux.
axe z	Cet aménagement permit d'effectuer le rapport de fin de journée de type "fiscal" et ces mêmes rapportes de gestion son faisables en X, mais avec une réinitialisation des totaux.
axe repl	Cet aménagement permit d'effectuer la programmation du mesureur fiscal.
connexion	Dans cet aménagement il est possible de contrôler le mesureur fiscal directement d'une position à distance (ordonateur personnel) et de laquelle il est possible d'effectuer les différentes opérations rendues disponibles par ce mesureur. Les touches du mesureur sont déactivées à l'exception des touches d'avancement rouleau ticket de caisse et journal.

7. Transactions de vente

Vente sur département avec paiement comptant

La vente peut se faire en appuyant sur un prix sur le panneau de commandes et en l'attribuant à un département ou en rappeling le prix enregistré sur DEPARTEMENT. S'il est activé, il sera possible d'effectuer le bypass du prix enregistré sur le Département avec celui pressé par le panneau de commandes

REMARQUE:

De nombreuses fonctions décrites ci-dessous rappellent l'assignation des touches fonction, faire référence aux paragraphs "CODE 251 - PROGRAMMATION DIRECTE DES TOUCHES" et "CODE 252 - PROGRAMMATION INDIRECTE DU PANNEAU DE COMMANDES".

Examples

1 Vente avec prix pressé par le panneau de commandes d'1 article à 10,00 Euros sur DEPARTEMENT 2 10 DEP 2 TOT
2 Vente d'un article au prix programme sur le DEPARTEMENT 1 (8,00 Euros)

DEP1 TOT

3 Vente "article unique" sur le DEPARTEMENT 5 (*)

5 REP

4 Vente d'un article au prix "zéro" sur le DEPARTEMENT 2 (^**)

0,00 DEP 2

5 Vente qu'on repête 3 fois le prix programme sur DEPARTEMENT 1.

6 Vente de 30 articles au prix pour chacun de 3,50 Euros pressé sur DEPARTEMENT 1 et de 25 articles du même type au prix enregistré sur DEPARTEMENT 5

30 X 3,50 DEP 1 25 X 5 DEP TOT

() Faire reférence aux programmes “ CODE 401 - REGLAGE INFORMATIONS CHAQUE DEPARTEMENT”
(*) Faire ↔équence à la programmation “CODE 321 - ACTIVATION PRIX ZERO”

• On interdir à la vente d'un article à un prix pressé sur le clavier supérieur au prix maximal éventuellesmentprogramme sur le département (LALO).
• Il est possible d'effectuer des calculs de surfaces ou d'emballages multiples avec multiplication pour le prix unitaire. La série possible est :

[Quantité] [Quantité] [prix unitaire (surfaces)] DEP 5

Les surfaces doivent être comprises entre les valeurs 0.00001 et 999.999.

• Entre une transition de vente et une autre, il est possi ble d'insérer une chaine numérique ou alphanumeric en utilisant deux touches du panneau de commandes au préalable programmes. Touche [CODE NUMERIQUE] et touche [CODE ALPHA-NUMERIQUE].
• Dans l'aménagement CODE (SET) la programmation du code 367 permet l'activation de l'impression, dans le reçu de vente, du nombre de transactions ou de pieces vendues.

Vente sur plu avec paiement comptant

La vente peut se faire en pressant un prix sur le panneau de commande et en l'attribuant à un PLU ou en rappeling le prix enregistré sur le PLU.

Examples

1 Vente de 1 article pour 10,00 Euros pressé sur le panneau de commandes PLU 1.

10 SHIFT SEPAR 1 PLU TOT

2 Vente d'un article au prix programme sur PLU 1

1 PLU TOT

• On interdir la vente d'un article avec un prix pressé par le panneau de commande supérieur à celui programme dans le département auquel se refère le PLU (HALO) et inférieur à celui programme dans le département auquel se refère le PLU. (LALO)

• Si on active le Bypass du prix sur r le Département, il sera aussi possible d'effectuer le bypass du prix enregistré sur le PLU avec celui pressé par le panneau de commande.

Vente avec autres formes de paiement

La transaction de vente se conclude en réglient la forme du paiement. Le mesureur fiscal gere les formes de paiement suivantes:

1. Carte de crédit
2. Chèque
3. ticket (bon repos)
4. carte de débit (bancomat)
5. crépit (vente à crépit)
6. montant pas perché
7. paiement mixte
8. divises (voir paragraphe "Conversion divises"/"Paient en divises")

Examples

1 Paiaement par Carte de credit (1-5) de 10,00 Euros vendus sur le DEPARTEMENT 2

(Paiente par carte de credit 1)

2 Paiement par Chéque de 10,00 Euros vendus sur le DEPARTEMENT 1

10 DEP1 CHÉQUES.

3 Paiement par Carte de debit de 10,00 Euros vendus sur le DEPARTEMENT 2

10 DEP 2 C. DEB.

4 Paiement par modalité à Crédit de 10,00 Euros vendus sur le DEPARTEMENT 2

10 DEP 2 CRÉDIT

5 Paiement en mode Montant pas perçu de 10,00 Euros vendus sur le DEPARTEMENT 2

10 DEP 2 NON PERCU

6 Vente de 70,00 Euros sur le DEPARTEMENT 1, paiement en mode Paiement mixte avec 50,00 Euros par Carte de Credit 1, et de 20,00 Euros en TOT.

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

• Dans le cas de vente à crédit, il est possible d'émettre un reçu fiscal sans paiement contextuel du montant (la TVA. Est payée au moment où le bien vendu est transféré, à la différence de ce qui se produit en cas de vente avec montant pas jusqu'à dont la TVA est payée au moment de la perception du montant du). Le paiement effectif sera géré à travers la fonction RECURPÉRATION CREDIT
• En cas de paiement avec montant pas perçu, le total est comptabilisé à partir d'un registre spécial relatif aux montants pas perçu. Ce total sera ensuite reporté automatiquement dans le rapport "mouvements de caisse" et dans le rapport fiscal (rapport Z10). Le reçu est fermé et l'écriture "PAS PAYE."est imprimée. On n'admet pas d'autres séquences de fermeture du reçu donc on ne permet pas la vente avec "partiel pas payé".

On a déplace les totaliseurs du "pas perçu" relatifs aux taux de TVA des articles vendus. Le paiement sera effectué à travers la fonction "PAIEMENT D'UN MONTANT PAS PERCU"

• En cas de paiement mixte si la vente a ete enregistrree avec un "partiel pas paye" (ticket), le mesureur fiscal :

• répartit automatiquement le paiement des montants du reçu sur les totaliseurs du "perçu" et du "pas perçu"

• Le resteventuel est accorded et comptabilise en comptant.

Palement du montant pas percu

Paiement d'un montant à la suite d'une vente avec des modalités de paiement "Pas Percus" (voir paragraphe VENTE AVEC D'AUTRES FORMES DE PAIEMENT) Il est possible d'insérer directement, sur le reçu, le numero du reçu original émis à l'acte de vente et la date relative.

Examples

Paiement d'une vente deja effectuee d'un article pour 10,00 Euros sur DEPARTEMENT 2 et d'une vente d'un article au prixprogramme sur le DEPARTEMENT 1 (8,00 Euros).

Le numero du reçu et la date peuvent être omis en confirmant par X les valeurs proposées par le mesureur fiscal.

On émet un mesureur fiscal qui reporte à l'ouverture l'ecriteau "PAIAM. MONT. NON PERC."

Le total du reçu met à jour automatiquement le totaliseur du "perçu".

On a déplaced les totaliseurs du "perçu" relatif aux taux de TVA des articles présents dans la transaction "païement du montant non perçu".

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée a l'aide des fonctions de programmedn du clvier.

Conversion devises

Il est possible d'afficher sur l'écran la contre-valeur d'une devise déterminée bien sur si les devises ont bien été programmesés dans le milieu SET (CODE).

L'opération est possible à l'intérieur d'un reçu soit après le prix d'un article, après la réduction, la majoration etc... soit après le sous total.

Examples

Vente d'un article pour 10,00 Euros pressé par panneau de commandes sur le DEPARTEMENT 1 et affichage de la contre-valeur dans les divises 1.

• En touchant la touche DIVISES on voit la contre-valeur dans les divises 1. Quelques secondes plus tard, l'écran affiche à nouveau l'état précédent.

Si on n'a pas programmé le changement relatif à les divises sélectionnée, l'écran opérateur affiche le message "CHANGEMENT ABSENT".

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Vente avec paiement en devise

Le mesureur fiscal peut être programmé pour gérer le paiement en devise externe.

Examples

Vente d'un article pour 10,00 Euros pressé à partir du panneau de commandes DEPARTEMENT 1 et paiement en dollars.

En pressant la touche DIVISES la contre-valeur est affichee dans les divises 1. Quelques secondes après, l'ecran affiche I'etat precedent.
[montant affché] = montant affché à la pression de 1 DIVISES
Le restestcalculatedEuro.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Reste

Example

1 Vente d'un article au prix programme sur le DEPARTEMENT 1 (8,00 Euros) et d'un article au prix programme sur le DEPARTEMENT 2 (Euro 1,50). Paiement avec 10,00 Euro.

1 Le mesureur effectuera le calcul du reste juste devant la pression du montant reçu par le client.

Si le montant reçu est supérieur au total du reçu, ce même reçu est fini et le montant du reste affché. Si le montant n'est pas suffisant, s'affichera alors le total résiduel et la machine reste en attente d'un paiement ultérieur au solde.

Corrections

Il y a trois modes de rectification présents :

Annul. ligne: retire automatiquement le dernier article insere jusqu'à ce moment-là;
- Canc. Trans: retire un des articles déjà insérés précédemment
Ann. Ticket: annule complètement toute la transaction.

Examples

1 Vente d'un article pour 10,00 Euros sur DEPARTEMENT 2, vente d'un article au prixprogramme sur le DEPARTEMENT 1 (8,00 Euros) et d'un article au prixprogramme sur le DEPARTEMENT 2 (1,50 Euros) avec correction du dernier montant.

10 DEP 2 DEP 1 DEP 2 ANNUL. LIGNE TOT

2 Vente d'un article pour 10,00 Euros sur DEPARTEMENT 2, vente d'un article au prixprogramme sur le DEPARTEMENT 1 (8,00 Euros) et d'un article au prixprogramme sur le DEPARTEMENT 2 (1,50 Euros) avec correction du premier montant.

3 Vente d'un article pour 10,00 Euros sur DEPARTEMENT 2, vente d'un article au prixprogramme sur le DEPARTEMENT 1 (Euro 8,00) et d'un article au prixprogramme sur le DEPARTEMENT 2 (Euro 1,50) avec annulation.

10 DEP 2 DEP 1 DEP 2 SHIFT ANN. TICKET

1-2 Si on veut, on peut presser un autre montant au lieu de celui annulé
1 Un reçu fiscal est émis et il indique l'écriteau "RECTIFICATION".
2 On émet un reçu fiscal qui indique l'écritau "ANNULATION". Si on souhaite annuler une majoration ou une réduction, il faut tout d'abord annuler la vente à laquelle ils se reférènt et ensuite faire l'annulation de la majoration ou de la réduction.
3 En appuyant sur la touche AN. SCTR le reçu est fermé annulé et indique l'écriteau “RECTIFICATION” "ANNULATION RECU". Le montant, sur le reçu est imprimé comme valeur négative.

Vente avec reduction

Examples

1 Vente de 10,00 Euros avec réduction de 5,00 Euro sur l'article.

2 Vente de 10,00 Euros avec réduction de 5% sur l'article.

10 DEP 1 5 % REDUCT TOT

3 Vente de 10,00 Euros sur PLU 8 avec réduction de 5% sur l'article.

10 SHIFT SEPAR 8 PLU 5 % REDUCT TOT

4 Vente avec prix programme sur DEPARTEMENT 2 (1,5 Euro) et vente avec prix programme sur DEPARTEMENT 1 (8,00 Euro) avec réduction de 5,00 Euro sur le total.

5 Vente avec prix programme sur DEPARTEMENT 2 (1,5 Euro) Et vente avec prix programme sur DEPARTEMENT 1 (8,00 Euro) avec réduction de 5% sur le total.

6 Vente avec prix programme sur DEPARTEMENT 2 (1,5 Euro) et sur DEPARTEMENT 1 (8,00 Euro). Le client paye avec Euro 5,00. Calculer la réduction indirecte sur le total.

6 La réduction indirecte sur le SOUS TOTAL est répartie de manière proportionnelle sur tous les départements selon l'incidence sur ces derniers et sur les ventes.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Vente avec majoration

Examples

1 Vente de Euro 10,00 avec majoration de 5,00 Euro sur l'article.

10 DEP 1 5 SHIFT MAJOR TOT

2 Vente de Euro 10,00 avec majoration de 5% sur l'article.

10 DEP 1 5 % SHIFT MAJOR TOT

3 Vente de Euro 10,00 sur PLU 8 avec majoration de 5% sur l'article.

10 SEPAR 8 PLU 5 % SHIFT MAJOR TOT

4 Vente d'un article enregistré sur DEPARTEMENT 2 (1,50 Euro) et DEPARTEMENT 1 (Euro 8,00) avec majoration de 5,00 Euros sur le total.

5 Vente avec prix programme pour DEPARTEMENT 2 (1,5 Euro) et vente avec prix programme sur DEPARTEMENT 1 (8,00 Euro) avec majoration de 5% sur le total.

4-5 La majoration sur le sous-total est répartie de manière proportionnelle sur tous les départements selon l'incidence, su ces derniers et sur les ventes.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Remboursement

Restitution d'un ou de plusieurs articles comptabilisés précédemment avec déchargement de leur poids.

ll est possible d'inserer directement, sur le reu, le numero du reu d'origine emis a l'ace de vente, la date relative et le code fiscal du client ou le numero de TVA.

Examples

Redu égal à 50,00 Euro sur DEPARTEMENT 1

Le numero du reçu et la date peuvent être omis en appuyant sur la touche X; le code fiscal peut être omis en appuyant sur la touche C
- Si on souhaite introduire plus rapidement la série numérique du numéro de TVA en utilisant les touches alpha numériques comme touches numériques, donner le code fonction 9 à une touche du panneau de commandes et donc, avant d'insérer le numéro de TVA presser le bouton programme (CODE 251).

Virement

Il est nécessaire d'appliquer la fonction de virement pour comptabiliser le changement d'un article par une des valeurs égales ou plus grandes et sujet à ce même taux de TVA.

Examples

Vente d'un article avec prix enregistré sur DEPARTEMENT 2 (50,00 Euro) et d'un enregistré sur DEPARTEMENT 1 (8,00 Euro) et restitution d'un article dans DEPARTEMENT 2 de Euro 20,00

DEP 2 DEP 1 SHIFT VIREMENT 20 DEP 2 TOT

Si le montant a restituer est supérieur a celui de la vente correspondante, sur l'ecran s'affiche le message "CORRISP. xx NEG." (les montants relatifs au taux de TVA xx sont négatifs); Presser C puis presser AN. SCTR.

REMARQUE

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Vente avec recu documentaire (insertion code fiscal)

En introduisant sur le reçu le code fiscal du client et en spécifient la quantité et la nature du bien vendu, le reçu assume la valeur d'un document utile afin de déduire des taxes. Le code fiscal peut être introduit à tout moment aussi bien au début du reçu qu'à l'intérieur de ce dernier avant la fermeture ; il est gérable aussi bien qu'il s'agisse de codes fiscaux de personnes physiques que d'Entreprises.

Examples

Vente de 50,00 Euro enregistré sur DEPARTEMENT 2 avec paiement en TOT et délivrance du reçu documentaire.

DEP2 SHIFT COD.FISC [cod.fisc.client] XTOT

Si on souhaite introduire le numero de TVA la sequence devient :

Si on souhaite introduire plus rapidement la sequence numérique de la TVA en utilisant les touches alpha numériques comme touches numériques, assigner le code fonction 9 à une touche du panneau de commande et donc, avant d'insérer le numéro de TVA presser la touche programmée (CODE 251).
Si on connecte au mesureur fiscal un lecteur de code barre, l'introduction de I'eventuel code fiscal peut etre fait grace a la lecture du code barre correspondant.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

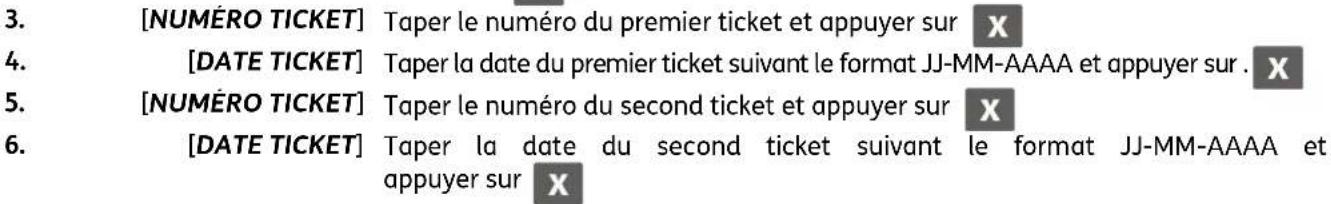

Union Tickets

Impression d'un reçu pas fiscal qui reporte le montant total des deux reçus fiscaux précédents et le total de chaque reçu.

Examples

Vente d'un article qu prixprogrammé sur le DEPARTEMENT 1 (Euro 8.00)

Vente d'un article au prix programme sur le DEPARTEMENT 5 (Euro 6,00)

Union reclus

DEP1TOTSHIFTDEP5TOTSHIFT UN.TICKETS

La touche UNION TICKETS N'est pas disponible dans la configuration de fabrication des touches. Elle doit etre programmée a travers les fonctions de programmation du panneau de commande.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Recuperation credit

Emission d'un reçu pas fiscal qui enregistre le paiement effectué d'un montant précédément payé à crédit. Au moment du paiement, la somme encaissée est réduite par le totaliser des "crédits".

Examples

Récupération d'un montant de 50,00 Euro du comme paiement d'une vente précédente.

SHIFT REC.CR. 50TOT TOT

Le totalisur des "crédits" est always reinitialised automatiquement lors du démarrage du rapport de fermetre fiscale journalière.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Versements

Opération qui permet d'ajouter de l'argent en caisse dans TOT ou sous toute autre forme de paiement prévue avec impression d'un reçu pas fiscal. Le versement peut aussi être effectué lors d'un prélevement.

Examples

Versement de 300,00 Euro en TOT et de 500,00 Euro en chèques.

VERS. 300 TOT 500 CHÉQUES. TOT

Il est possible de désactiver l'impression du total de la "caisse" sur le ticket de versement.

L'activation / déactivation de la prestation est génée grâce à l'options CODE 368 qui est activée avec l'introduction du mot de passse par défaut du superviseur ou avec le mot de passse actif.

Prelevements

Opération qui permet de prélever de l'argent de la caisse en TOT ou sous toutes ses autres formes de paiement prévues avec l'impression d'un reçu pas fiscal. Le prélevement peut aussi être fait dans la même transaction qu'un versement.

Examples

Versement de 300,00 Euro en TOT et de 500,00 Euro par cheque.

SHIFT PREL 300 TOT 500 CHEQES. TOT

Il est possible de désactiver l'impression du "total caisse" sur le ticket de prélevement.

L'activation / désactivation de la prestation est gérée à travers l'options CODE 368 qui est activée avec

l'introduction du mot de passer par défaut du superviseur ou avec le mot de passer actif.

Duplicata recu

Imprime un duplicata d'un reçu pas fiscal d'une précédente opération de versement ou de prélevement non fiscale. Le nombre maximal de lignes dupliquées est 500.

Examples

Dupliquer un reçu de versement ou de prélevement

DuplicATA

La touche DUPLICATA n'est pas disponible dans la configuration de fabrication des touches. Elles doivent etre programmées à travers les fonctions de programmation des touches.

Si pendant I'enregistrement d'un reçu pas fiscal de versement ou de prélevement on dépasse le nombre de lignesprogramme pour le duplicata du reçu, su l'écran on affiche le message "SUP. LINEE DUPL."
Ile duplicates est autorisé uniquement après avoir effectué une opération de versement ou de prélevement.

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Affichage du total precedent

Durant l'établissement d'un reçu de vente on voit le total du reçu précédent émis ou, reçu fermé, le total du dernier reçu émis.

Examples

Ouverture reçu avec vente d'un article au prix programme sur le DEPARTEMENT 1, affichage du total du reçu precedemment fermé et la vente en cours continue

DEP1 SHIFT TOTALPREC. C terminer la transaction...

REMARQUE:

La touche non disponible dans la configuration du clavier doit etre programmée à l'aide des fonctions de programmation du clavier.

Affichage du total en caisse

Cette fonction permet d'afficher le total TOT en caisse

Examples

Affichage du total TOT aussi bien a reçu ouvert qu'a reçu fermé

SHIFT TOT CAISSE

Il est possible de désactiver l'impression et l'affichage du "total caisse".

L'activation / déactivation de la prestation est géné à travers l'option CODE 368 qui est activée avec l'introduction du mot de passée par défaut du superviseur ou avec le mot de passée actif.

Utilisation du lecteur de codes barre

Le lecteur optique est capable de dire les principaux codes-barres comme :

-UPCA/UPC-E
EAN13/EAN8
-CODE39
- CODE PHARMACEUTIQUE
-CODEBALANCE
-CODE DATAMATRIX

Pour effectuer la lecture des codes, brancher le code barre reader au mesureur fiscal et approcher l'etiquette qui contient le code à dire, le code lu apparaitra sur l'écran de l'opérateur.

Lecture manuelle du code

Le mesureur fiscal permet aussi l'insertion manuelle du code. Pour effectuer cette opération les touches doivent être programmées comme c'est indiquedans le tableau suivant.

REMARQUE:

Les codes lus pour etre gerés dans les ventes doivent avoir ete programmés a travers le CODE 802.

Touches	Code barre
Touche EAN/UPC EAN / UPC	/ UPC
Touche C39 C39
Touche FARM FARM
TOUCHE BALANCE BALANCE
TOUCHE DATAMATRIX DATAMATRIX

Examples

Introduction manuelle d'un code COD39 durant une vente.

code C39 PLU continue la transaction

Programmation et impresion facture

Les opérations à effectuer pour une programmation correcte de l'impression sont :

Le réglage de l'option CODE 302;
Le réglage de l'option CODE 338;
Le réglage de l'option CODE 339;
- la création et l'impression de la facture.

Programmation de l'en-tête - CODE 302

Faire reférence à la description de la programmation présente dans le chapitre 8.

Programmation de l'en-tete de la facture - CODE 338

Faire reférence à la description de la programmation presente dans le chapitre 8.

Programmation series et nombre initial de factures - CODE 339

Faire reférence aux descriptions de la programmation prsentes dans le chapitre 8.

Reglage et impression de la facture

En utilisant la touche à laquelle on a attribué la fonction d'imprimante intégrée, il est possible d'émettre la facture.

REMARQUE:

Les données du destinatoire peuvent être insérées :

• manuellement en les pressant à partir du panneau de commande quand la procédure d'opération d'insertion des données le demande
• manuellement pour les données personnelles et automatiquement pour le code fiscal en lisant à l'aide du code barre reader la carte sanitaire.

Procedure d'opération

1. SHIFT FACTURE X
2. L'imprimante intégrée imprime l'en tête de la facture
3. [CARACTERES ALPHA NUMERIQUES] Régler les données du destinataire ou du détenteur ou du détenteur de la facture
4. [CARACTERES ALPHA NUMERIQUES] Insérer NOM/PRENOM, ADRESSE et CODE POSTAL/VILLE
5. [CHARACTERES ALPHA NUMERIQUES] Insérer le CODE FISCAL ou N.TVA
6. [CHARACTERES ALPHA NUMERIQUES] Insérer le CODE FISCAL ou N.TVA d'un évientuel co-destinatatoire
7. Si on ne peut pas introduire les données du co-designataire
8. Effectuer les opérations de vente ou une des autres opérations autorisées
9. A la fin, seLECTIONner une forme de paiement parmi celles autorisées
10. Une impression de la facture est faite en double copie, la première copie pour l'émetteur et la seconde pour le client.

REMARQUE:

apres avoir complete la procedure d'insertion des données du destinataire et du contestataire, pour annuler les opérations en cours presser les touches SHIFT ANN. TICKET.

REMARQUE:

en cas de problème d'impression ou de commande de l'opérateur, le document peut être annulé (en mode automatique et sur commande) avant la fermeture, selon les règles actuellément prévues pour les reçus fiscaux (enregistrement de l'opération à l'intérieur du corps fiscal du document, grandissement du compteur de documents, enregistrement sur DGFE, réinitialisation totale du document). En cas de panne d'impression (ex. Fin de papier) déetectée par le programme de la machine ou par l'opérateur durant l'émission de la seconde copie (toujours automatique), l'indication "EXEMPLAIRE POUR LE CLIENT sur le document déjà émis empêche une utilisation injustifiée de ce dernier par rapport au client; la copie pour le client peut être réimprimée une seule fois et seulement comme première opération successive sur proposition du programme ou sur commande de l'opérateur; l'absence d'impression du second exemplaire (ex en cas de panne ou interruption de l'alimentation électrique de l'appareil après l'émission de l'exemplaire pour le gerant déterminé le non enregistrement de l'opération sur DGFE et pas de croissance des totaliseurs (numériqueur de documents, montants).

Format factures

Exemples factures de vente (exemplaire imprime en double copie)

FACTURES N. A-0008 DEL 01-01-19 COPIE POUR L'EMETTEUR RECU REUNION D'AFFAIRES MEMBRE REUNION: AGENDA REUNION: SIGN.: EURO 1 X 2,00 SECTEUR_2 2,00 A TOTAL 2,00 ESPECES 2,00 TVA % IMPOSABLE TAXE A 22,00 1,64 0,36 1,64 0,36 SERIAL#: 10 80003967 SIRET#: SIRET NAF#: NAF TVAV: TVA FW VERSION: R1.0 OF V18 CAISSE: 01 01-01-2019 11:34

FACTURES N. A-0008 DEL 01-01-19 COPIE POUR CLIENT RECU REUNION D'AFFAIRES MEMBRE REUNION: AGENDA REUNION: SIGN.: EURO 1 X 2,00 SECTEUR_2 2,00 A TOTAL 2,00 ESPECES 2,00 TVA % IMPOSABLE TAXE A 22,00 1,64 0,36 1,64 0.36

8. Programmation

Cette section regroupe les procédures pour enregistrer de caisse en rangement SET (CODE) et pour effectuer la programmation nécessaire en utilisant les codes de programmation listed sur la page suivante.

1.	Appuyer sur le nombre de fois nécessaires pour afficher le message “RANGEMENT SET (CODE)” sur l'écran REMARQUE: si le reçu de vente n'a pas été fermé, le message “RETOURNE EN ENR” s'affiche et il ne sera permitted que de sélectionner le rangement REG et donc de fermer le reçu de vente.
2.	Presser le code SET (CODE) qui identifie la fonctionnalité à programmermer
3.	Presser X pour confirmer le CODE introduit

Pour:
programmer	configurer un paramètre donné tel que décrit dans les pages qui suiv.
confirmer le changement effectué et passer au paramètre suivant	appuyer sur	STEPAR.X
permét de sauter la programmation et de passer directement au paramètre suivant	appuyer sur	STEPAR.X
annuler la modification	appuyer sur	* C
Sortir du rangement Code (Set) sans effectuer la programmation	appuyer sur	sans confirmer avec
confirmer les modifications et revenir au début du mode RÉGLAGE	appuyer sur	TOT
annuler un message d'erreur	appuyer sur	* C
lors de la programmation d'un champ d'un secteur, passer au secteur suivant pour y programmerme le même champ	appuyer sur	CANC TRAN SUBT

Dans le cas de la programmation d'un descripteur, à la première pression le caractère alpha numérique introduit s'affiche sur l'écran de l'opérateur en douzième position avec un réinitilisation du descripteur affché; les caractères suivants sont toujours introduits en douzième position avec SHIFT à guche des caractères

Durant la programmation des prix de vente, le séparateur decimal est ajouté automatiquement durant la saisie de montants avec des chiffres entiers (ex. Euro 8,00).

Le séparateur decimal peut également être saisi manuellement pour des montants contenant des decimales (es. Euro 8,25).

MESSAGESD'ERREUR

Les messages d'erreur listedi sont ceux qui appraissent le plus souvent durant l'utilisation du mode Programmation.

MESSAGE	SIGNIFICATION
CAPACITÉ DÉPASSÉE	Les valeurs saisies dépassent le nombre de chiffres autorisés.
LIM. MAXI DÉP.	La valeur saisie n'est pas comprise dans la plage de valeurs autorisées.
ERREUR SEQUENCE	La touche qui a été appuyée n'est pas autorisée.
NON AUTORISÉ	L'opération demandée n'est pas autorisée.

LISTE DES PROGRAMMATIONS

CODE	Description
150	Affichage du montant total de la caisse
151	Reglage de la date et de l'heure de la caisse
155	Activer l'en-tete obligatoire de la facture pour la facturation
156	Activation sauvetage et réinitialisation des données sur la mémoire interne
157	Activation d'enregistrement des rapports
180	Impressions des Clôtres Fiscales Entre Indices
181	Impressions des Clôtres Fiscales Entre Dates et des Tendances Progressives
182	Impressions des Clôtres Fiscales Entre Dates et des Frais Quotidiens
183	Impressions des Toutes Les Clôtres Fiscales
200	Imprimer liste options série 200
201	Configurer les icones des marchandises
203	Configurer les icones points
206	Configurer les icones fêtes
210	Réglage jeu 'NUMEROS HEUREUX
211	Réglage jeu 'LOTERIE'
212	Réglage jeu 'SUPER LOTO'
250	Imprime fonctions des touches programmées grâce aux CODE 251/252
251	Programmation directe du clavier
252	Programmation indirecte du clavier
296	Imprimer liste des combinaisons message-icone
297	Imprimer logos presents sur la machine
298	Imprimerliste des messages marchandises
299	Imprimerliste des icones marchandises
300	Imprimer liste options série 300
301	Regler le code de la caisse
302	Configurer les lignes de l'en-tete
303	Configurer des messages de courtoisie
304	Configurer les parametres des modes de règlement
305	Config. descripteurs groupes
307	Configurer un tableau des Reductions
308	Configurer taux de tva
309	Configurer les parametres des pourcentages de majoration
310	Regler le descriptorur du virement
311	Régler la valeur limsup pour le change
314	Imprimer la configuration de la caisse
315	Gestion rapport mode automatique X
316	Gestion rapport mode automatique Z
318	Activer le calcul obligatoire du reste
320	Choisir le type de message de courtoisie
321	Activer prix zero
322	Regler la police de la caisse
328	Sélection du mode de mise à jour du rapport
329	Autorisation vente article simple
331	Activation de la vérification du numéro de TVA / du code de taxe
332	Génération Code QR
336	En-Tête des Tickets
337	En-Tête En Format Standard
338	Régler les lignes de l'en-tete pour la facturation
339	Configurer les parametres de facturation simplifie
345	Enregistrer les données de la base de données et les preferences par default
346	Restaurer les données de la base de données et les preferences par default
347	Reinitialiser les données PLU BCR
348	Enreg. données b.de données, prééglage et formatage
349	Rétab. données b.de données, prééglage et formatage
350	Effectuer une copie de sauvégarde de la caisse enregistreuse sur une clé USB
351	Restaurer les données de l'utilisateur
352	Choisir le type ajouter mode
356	Activer le signal sonore du lecteur de codes barres
358	Activer l'enregistrement du rapport sur le JE
359	Autorisation impr. BCR
360	Activer la gestion des mots de passer
361	Regler le mot de passer SUPERVISEUR
362	Regler le mot de passer caissier
363	Choisir le nombre de tickets a imprimer sur le JE
364	Choisir le type et la valeur limite pour la fin du JE
365	Enregistrer tous les tickets sur le JE
366	Autorisation ticket multiple
367	Activer l'impression des articles vendus
368	Affichage montant total caisse
400	Imprimer la liste des options de la série 400

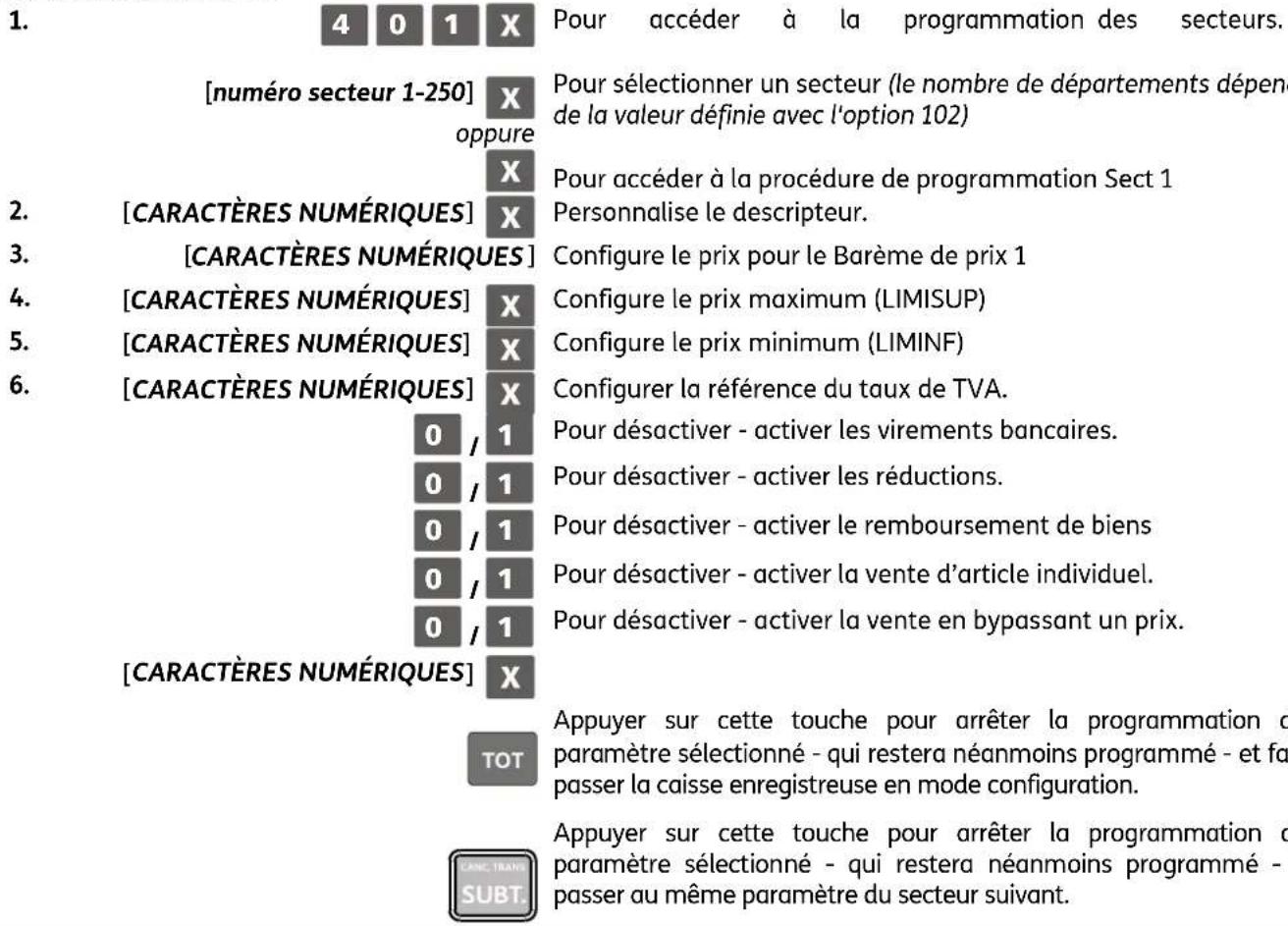

401	Configurer les_infos pour chaque secteur
451	Imprimer les infos de tous les JE utilisés par la caisse
452	Imprimer le ticket choisi par nombre
453	Imprimer les tickets d'une date donnée

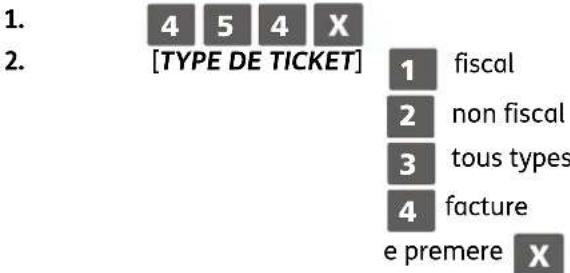

454	Imprimer les tickets compris entre deux nombres

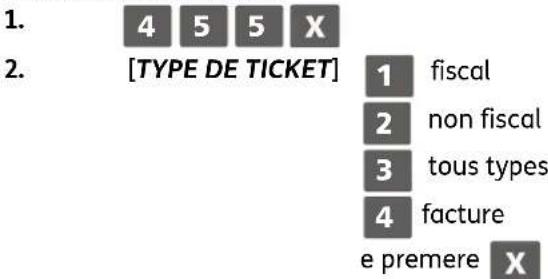

455	Imprimer les tickets compris entre deux dates
458	Impression integrale du JE
460	Imprimer les_infos du JE actuel
461	Gestion de l'espace disponible sur le JE
500	Impression de la programmation PLU avec accès direct
501	Programmation PLU
800	Imprimer les_infos des plu BCR LUES COMME CODE
801	Formater la zone PLU BCR
802	Ajouter nouveau PLU BCR
803	Supprimer un PLU BCR
804	Modifier un PLU BCR
900	Imprimer la liste des options de la série 900

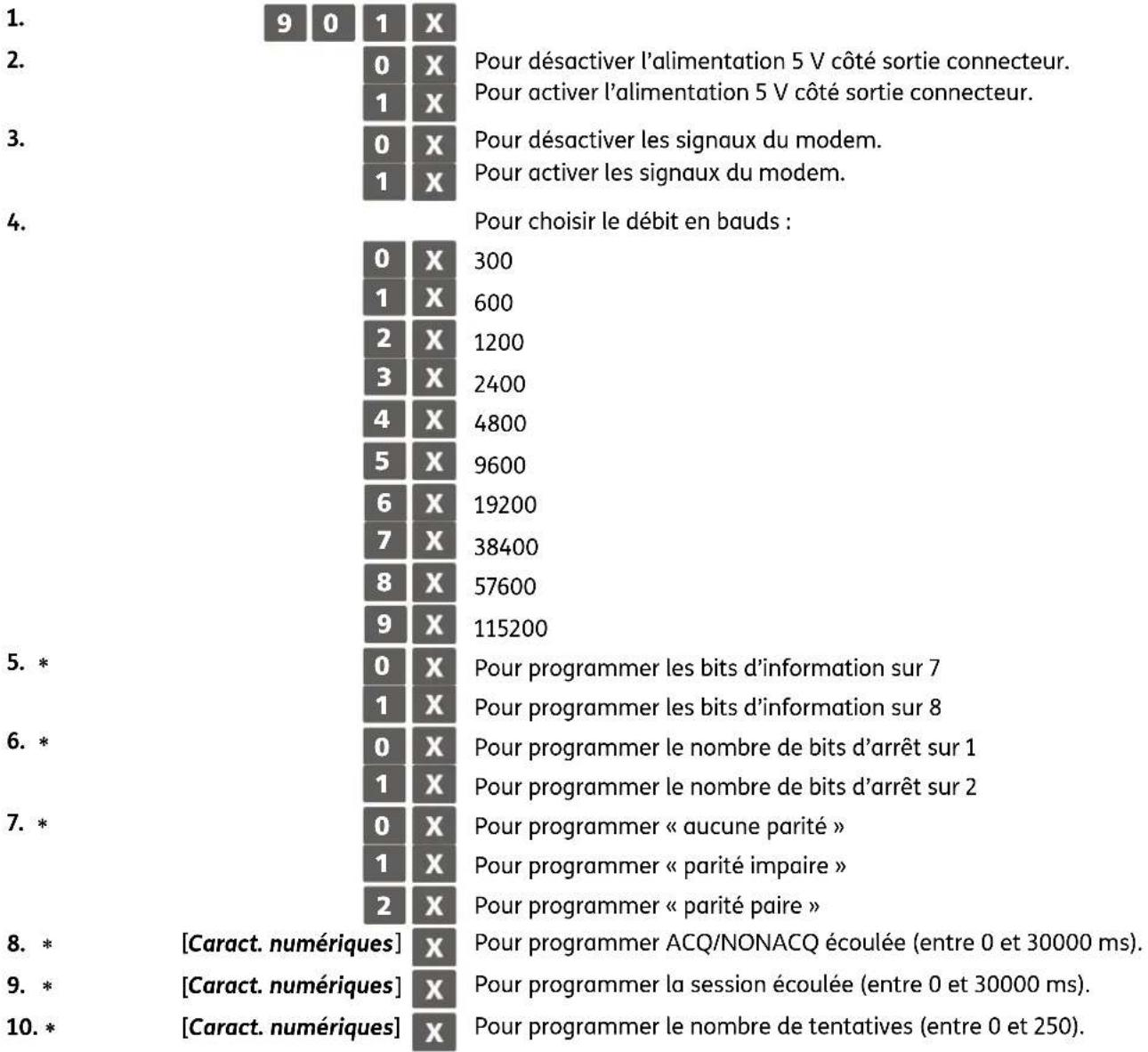

901	Configurer les_infos interface serielle
902	Sélection du dispositif
903	Chargement défaut du série
906	Activer le branchement USB
919	Services réseau
920	Parametres d'activation ETH
921	Configuration canal 1 ETH
922	Configuration canal 2 WLAN
923	Configuration PPP

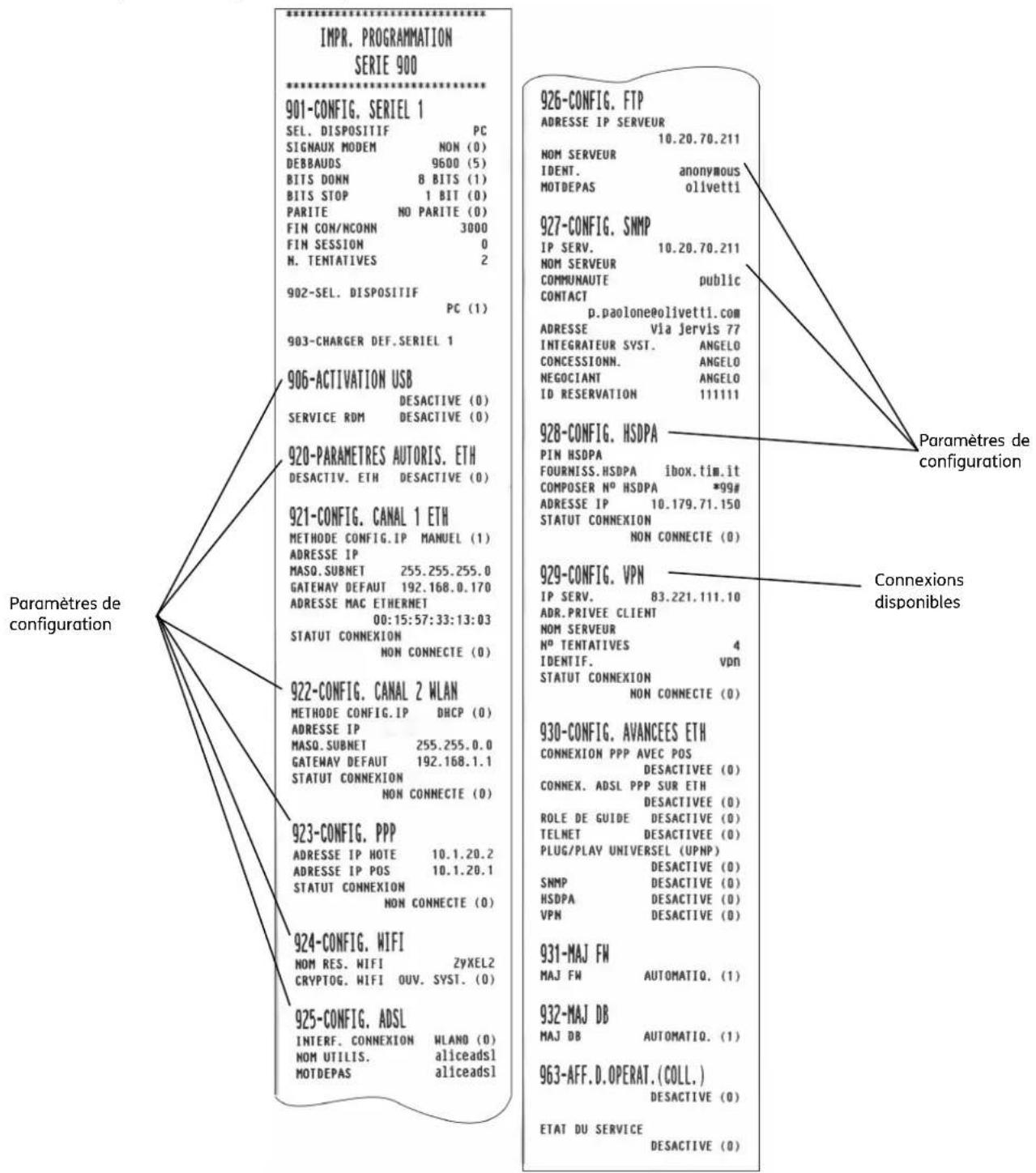

924	Configuration WIFI
925	Configuration ADSL
926	Configuration FTP
927	Configuration SNMP
928	Configuration HSDPA
929	Configuration VPN
930	Configuration avancée ETH
931	Choisir le mode de mise a jour FW
932	Choisir le mode de mise a jour des DB
933	Test du réseau
963	V.D. OP. - Connexion

CODE 150 - AFFICHAGE DU MONTANT TOTAL DE LA CAISSE

En selectionnant cette commande, on voit dans la zone de notification la valeur du montant de caisse.

Procedure d'utilisation

1. 150X Affiche dans la zone de notification le montant de caisse (par exemple : 179,54 euros).

2. En pressant cette touche on imprime le reçu avec le montant de caisse (par exemple : 179,54 euros).

Pour désir la langue de l'interface utilisateur et régler la date et l'heure, procéder ainsi :

1. À l'aide du pavé numérique, saisir le code

151 suivi de X

L'affichage montre la date sur la machine.

1. Regler la nouvelle date, Sur l'écran apparait [GG-MM-AA]
   La date presente sur la machine est remplacede par celle inseree au format j-m-a. Les caractères numériques sont affiches sur l'ecran operateur avec controle syntactique du caractere insere
2. Presser X pour Confirmer la date. L'écran affiche l'heure présente sur la machine.
3. Regler la nouvelle heures et sur l'écran apparait [HH-MM-SEC]. L'heure présente sur la machine est remplaee au format h-m-sec. Les caractères numériques sont affichés sur l'écran de l'opérateur avec contrôle syntactique du caractère inséré.
4. Appuyer sur X pour confirmier l'heure saisie.

REMARQUE:

Il n'est pas permis de changer la date / herue si le rapport fiscal n'a pas ete fait ou si la date reglee precede celle messorie avec le dernier rapport fiscal fait
- Malgré qu'on a enregistré la date courante de manière correcte, l'enregistreur continue à redemander la date, appeler l'assistance technique.
Si la date reglee est differente de la precedente et depasse cette derniere de deux jours, apparait le message "DIFF. DATE > 2 GG". Presser pour effacer le signal d'erreur et ensuite presser X; la date precedente sera gardee.

CODE 155 - ACTIVER L'EN-TETE OBLIGATOIRE DE LA FACTURE POUR LA FACTURATION

Il est possible de préciser si insérer lesinfos de la facture immédiatement, au moment de faire la facture ou bien si les ajouter plus tard.

Procedure d'utilisation

2. Lesinfos du client auquel la facture est adressée peuvent etre ajoutees plus tard.
   1 X Les infos du client auquel la facture est adressée doit etre rentrées par le biais du pavé numérique avant de faire la facture.

Dans le cas d'impression de la facture sur l'imprimante de l'enregistreur de caisse, la loi prévoit que la facture, lors de l'émission et de l'impression, doit containir les données d'identification de l'emetteur et du client. Donc, dans ce cas, l'enregistreur de caisse doit être programmé avec le code SET = 1.

CODE 156 -ACTIVATION SAUVETAGE ET REINITIALISATION DES DONNEES SUR LA MEMOIRE INTERNE

L'option CODE 156 active/désactive la copie de toutes les données régées par l'utilisateur (pas les données comptables) comme l'option CODE 345 mais à la différence de cette dernière, la copie se fait sur la mémoire interne du mesureur fiscal.

Cette option est active par défaut si le mesureur la supporte et se fait de façon automatique chaque fois qu'un nouveau paramètre est régé par le milieu CODE ou par une connexion à distance pour les commandes "fiscales et pas fiscales" de pré-réglage ; il ne vient pas d'une connexion à distance, de façon automatique pour les commandes de pré réglage des données de base.

AVERTISSEMENT

Il est possible de modifier les réglages de SET (CODE). en mode local (depuis les touches du mesureur) ou en mode branchement au terminal.

Dans le premier cas (mode local), tous les réglages sont automatiquement sauvégardés dans la mémoire interne à la sortie du réglage SET (CODE). Dans le second cas (branchement au terminal) l'enregistrement n'est pas automatique et il faut effectuer l'opération de CODE 301.

Procedure d'utilisation

1. 1 5 6 X
2. Pour désactiver l'enregistrement/reinitialisation des données de la mémoire interne.
3. Pour activer l'enregistrement/reinitialisation des données de la mémoire interne (option active par défaut)

CODE 157 - ACTIVATION D'ENREGISTREMENT DES RAPPORTS

CODE 157 permet d'activer l'enregistrement des rapport.

Procedure d'utilisation

1. 157X
2. 0 X Désactivé. 1 X Activé

CODE 180 - IMPRESSIONS DES CLOTURES FISCALES ENTRE INDICES

Ce réglage est utilisé pour imprimer les clôtres fiscales entre deux indices.
Procedure d'utilisation

1. 180X

2. DU: [NUM.] inserez le numero de la clôture à partir de laquelle vous souhaitez commencer à imprimer

confirmez avec X

AU: [NUM.] inserez le numero auquel vous voulez terminer l'impression.

Après avoir confirmé avec la touche 'X', s'affichera sur la machine "ATTENDRE/RECHERCHE..." et les tendances fiscales entre les deux indices seront imprimés.

CODE 181 - IMPRESSIONS DES CLOTURES FISCALES ENTRE DATES ET DES TENDANCES PROGRESSIVES

Ce réglage est utilisé pour imprimer les clôtres fiscales entre deux dates et afficher les tendances progressives sur les différents jours.

Procedure d'utilisation

1. 181X

2. DU: [NUM.] inserez la date de la clôture à partir de laquelle vous souhaitez commencer à imprimer

confirmez avec X

AU: [NUM.] inserez le numero auquel vous pouze terminer l'impression.

Après avoir confirmé avec la touche « X», s'affichera sur la machine "ATTENDRE/RECHERCHE..." et les tendances fiscales entre les deux indices seront imprimés.

REMARQUE:

Dans l'impression de cette option, seront imprimés SEULEMENT les tendances progressives. Pas les tendances quotidiennes.

CODE 182 - IMPRESSIONS DES CLOTURES FISCALES ENTRE DATES ET DES FRAIS QUOTIDIENS

Ce réglage est utilisé pour imprimer les clôtres fiscales entre deux dates et afficher les tendances quotidiennes sur les différents jours.

Procedure d'utilisation

1. 1 8 2 X

2. DU: [NUM.] inserez la date de la clôture à partir de laquelle vous souhaitez commencer à imprimer

AU: [NUM.]

confirmez avec

inserez le numero auquel vous voulez terminer l'impression.

Après avoir confirmé avec la touche 'X', s'affichera sur la machine "ATTENDRE/RECHERCHE..." et les tendances fiscales entre les deux indices seront imprimés.

REMARQUE:

DU: inserez la date de la clôture à partir de laquelle vous souhaitez commencer à imprimer et confirmez avec 'X'.
AU: inserez la date auquelte vous pouze terminer l'impression.

Après avoir confirmé avec la touche 'X', s'affichera sur la machine " ATTENDRE/RECHERCHE..." et les tendances fiscales entre les deux dates entrées seront imprimés.

REMARQUE:

Dans l'impression de cette option, seront imprimés soit les tendances quotidiennes, soit les tendances progressives.

CODE 183 - IMPRESSIONS DES TOUTES LES CLOTURES FISCALES

Ce réglage est utilisé pour imprimer TOUTES les clôtres fiscales prênts dans la caisse.

Procedure d'utilisation

1. 1 8 3 X

Après avoir confirmé avec la touche 'X', s'affichera sur la machine "ATTENDRE/RECHERCHE..." et les tendances fiscales entre les deux indices seront imprimés.

CODE 200 - IMPRIMER LA LISTE DES OPTIONS DE LA SERIE 200

Cette fonction permet d'imprimer les préférences concernant les icones et les messages promotionnels.

Procedure d'utilisation

1. 200x
2. Lance l'impression.

CODE 201 - CONFIGURER LES ICONES DES MARCHANDISES

Il est possible d'imprimer une image graphique (ou une icône) sur le ticket, accompagné d'un message promotionnel prédéfini. Les iconônes sont subdivisées comme suit :

• catégories marchandises
• vacancies et occasions spéciales
• tickets chance avec montant programme

Le message peut être remplaced par l'un de ceux fournis par la caisse enregistreuse ou bien en enregistrant un message personnalisé de 4 lignes, chaque ligne pouvant contenir 15 caractères. Pour chaque ligne, il est possible de désirir l'un des trois attributs d'impression : normal, double hauteur, double largeur.

Le CODE 201 sert à programmer l'icone à imprimer sur les tickets ainsi que le message promotionnel s'y rattachant.

Procedure d'utilisation

1. 201X
2. 1 X /0 X Pour activer / désactiver la fonction
3. [CARACT. NUMÉRIQUES] Pour programmer le nombre de l'icone à imprimer (de 1 à 107).

X Pour associer un message personnelé à l'icone可以选择. 0 X 1 X Pour sélectionner la phrase à associer à l'icone (phrase par défaut). 2 X PourCHOISIR L'une des phrases fournies par la caisse enregistreuse.
5. [CARACTERES Si le mode « message personnelisé » a été choisi, saisir les caractères pour le déscripteur à attribuer à la ligne sélectionnée.
ALPHANUMÉRIQUES] X Confirmer pour programmermer l'attribut du caractère.
6. Pour besoin attribut normal 0 X 1 X Pour besoin attribut double hauteur 2 X Pour besoin attribut double largeur.
Répéter la procédure pour les (4) lignes à programmer.
7. Si le mode « message associé à icone » a été choisi (message régle en usine) : confirmer. La caisse enregistreuse reviendra au début du mode CODE.autrement Si le mode « besoinMessage caisse enregistreuse » a été besoin, saisir le numero du message :
[CARACT. NUMÉRIQUES] Confirmer; la caisse enregistreuse reviendra au début du mode CODE. X

CODE 203 - CONFIGURER LES ICONES POINTS

Il est possible de programmer l'impression automatique d'une icône des points accumulés, dans la partie inférieure du ticket. Le nombre de points est calculé en fonction de la valeur seuil programmée par le bias de l'options 203.

Procedure d'utilisation

1.

2.

1. [CARACTERES NUMÉRIQUES] Pour configurer la valeur de référence pour le calcul des points accumulés.

CODE 206 - CONFIGURER LES ICONES FETES

Les icônes de ce groupe, portant sur les fêtes religieuses ou autres occasions spéciales revenant chaque année, peuvent être activées à des périodes prédéfinitions, et ce, en programmment le CODE 206. L'icône replacera l'icône marchandise (si configurée) uniquement durant les périodes définies.

N°	VAC./OCCASION	ICÔNE N°	MESSAGEPROMOTIONNEL	PÉRIODE
1	Noël	108 JOYEUX NOEL	à partir du 15/12jusqu'au 27/12
2	Jour de l'an	109	BON JOUR DE L'AN	à partir du 28/12jusqu'au 02/01
3	Saint-Valentin	110	UN JOUR MÉMORABLE	à partir du 10/02jusqu'au 14/02
4	Carnaval (*)	111	BON CARNIVAL	à partir du 25/02jusqu'au 1/03
5	Fête de la femme (*)	112	UN JOUR À NE PAS OUBLIER	à partir du 05/03jusqu'au 08/03
6	Fête des pères	113	BONNE FÊTE PAPA	à partir du 15/03jusqu'au 19/03
7	Pâques (*)	114	JOYEUSES PÂQUES	à partir du 10/04jusqu'au 16/04
8	Fête des mères	115	BONNE FÊTE MAMAN	à partir du 06/05jusqu'au 14/05
9	Bonnes vacances (*)	116	BONNES VACANCES	à partir du 10/07jusqu'au 30/07

(*) les périodes mentionnées sont purement indicatives.

Procedure d'utilisation

1. 206X

2. [CARACTERES NUMÉRIQUES]

Configurer le chiffre VACANCES/OCCASION (de 1 à 9) à programmer.

1. 1 X / 0 X Pour activer / désactiver la fonction
2. [CARACTERES] Le nombre de l'icone par défaut associée aux VACANCES/OCCASION NUMÉRIQUES] X choisies s'affichera sur l'écran. Pour remplaçer cette icône par une autre, saisir le nombre de l'icone voulue (entre 108 et 116).
3. 0 X Pour associer un message personnelé à l'iconevoie

1 X Pour selectionner la phrase a associer a l'icone (phrase par défaut).
2 X PourCHOISIR L'une des phrases fournies par la caisse enregistreuse

1. [CHARACTERES

ALPHANUMÉRIQUES] Si le mode « message personnelisé » a été choisi, saisir les caractères pour le descriptor à attribuer à la ligne sélectionnée.

X Confirmer pour programmer l'attribut du caractere.

1. 0 X Pour besoin attribut normal

Pour besoin attribut double hauteur

X Pour besoin attribut double largeur

Répéter la procédure pour les (4) lignes à programmer. ÀpRES avoir programmes la dernière lige, il est possible passer à la programmation de la période.

8.

X Si le mode « message associé à icône » a été sélectionné (message par défaut): ou confirmer pour passer à la programmation de la période.

[CHARACTERES NUMÉRIQUES]

Si le mode « besoin message caisse enregistreuse » a été besoin : saisir le numéro du message.
Confirmer pour passer à la programmation de la période.

1. [CARACTERES NUMÉRIQUES]

La date de début de la période s'affichera sur l'écran.

Choisir la nouvelle date en écrivant sur la précédente.

Confirmer la date de début de la période par défaut ou celle qui a ete programmee

La date de fin de la période s'affichera sur l'écran

Appuyer pour confirmer la date de fin de la période par défaut; sinon, repeter la méthode de programmation décrite ci'avant.

10

PROGRAMMATION DU CLAVIER

Les touches peuvent être programmées de manière à reconfigurer fonctionnellement la position des touches. La programmation peut être directe ou indirecte.

CODE 250 - IMPRIME FONCTIONS DES TOUCHES PROGRAMMEES GRACE AUX CODE 251/252

Permet l'impression sur un des reçus des fonctions données aux touches grâce à la programmation directe et indirecte des touches à travers les CODE 251 et CODE 252.

CODE 251 - PROGRAMMATION DIRECTE DU CLAVIER

Permet de délivrer un code fonction à une touche en faisant suivre après avoir pressé le code fonction souhaité en pressant simplement les touches physique.

Procedure d'utilisation

1. 251X
2. [CARACTERES NUMERIQUES] Pour régler le code de la fonction à assigner, faire référence au tableau des "Codes fonction" reporté sur la page suivante
3. Appuyer sur la .TOUCHE. choisis
   Pour assigner la fonction selectionnée à la touche pré chosesie.

CODE 252 - PROGRAMMATION INDIRECTE DU CLAVIER

Avec ce code de programmation, il est possible d'assigner un code fonction à une touche en faisant suivir à la pression du code fonction la position numérique de la touche.

Pour les touches multiples on presse juste une position numérique.

Procedure d'utilisation

1. 252X
2. [CHARACTERES Pour régler le code de la fonction à assigner

NUMERIQUES]

1. [CHARACTERES Pour assigner la fonction selectionnée à la touche correspondante NUMERIQUES] X au code numérique.

Tableau des codes fonction

FONCTION	NUMÉRO DE FONCTION
Introduction numéro de TVA	9
Introduction code numérique	7
Introduction code alpha numérique	8
Virement	16
Descripteur	17
Code fiscal	18
Affichage total caisse	20
Affichage prix REP/PLU	21
Code barre EAN/UPC	22
Code barre C39	23
FONCTION	NUMéro DE FONCTION
Transfert	25
Séparateur	26
Prix 1	29
Comptant direct	80
Comptant indirect	81
Paiement chèque direct	82
Paiement chèque indirect	83
Crédit direct	84
Crédit indirect	85
Carte de crédit directe (note)	86
Carte de crédit indirecte	87
Pas paiement direct	88
Pas paiement indirect	89
Paiement ticket direct	90
Paiement ticket indirect	91
Paiement en devise directe	94
Paiement en devise indirecte	95
Correction	96
Annulation reçu	97
Répétition	98
Versement	99
Prélèvement	100
Affichage total précédent	101
Duplicata reçu	102
Union reçus	104
Ouverture tiroir	105
Département indirect	112
Département direct	113
PLU indirecte	114
PLU directe	115
Réduction	128
Réduction indirecte	131
Majoration	132
Liste 1	133
Récupération crédits	138
Paiement montants pas perçus	144
Rendu marchandises	145
En-tête	148
Sous-total	149
Impression sous-total	157
Active la touche "JOURNAL" en ENR	158
Facture	159

REMARQUE:

Pour programmer la fonction CARTE DEBIT (C.DEB) utiliser le code fonction 86 avec le numéro de carte de crédit = 5.

CODE 296 - IMPRIMER LISTE DES COMBINAISONSMESSAGE-ICONE CODE 297 - IMPRIMER LOGOS PRESENTS SUR LA MACHINE CODE 298 - IMPRIMER LISTE DES MESSAGES MARCHANDISES CODE 299 - IMPRIMER LISTE DES ICONES MARCHANDISES

Imprimer liste combinais.icos- phrases sectorielles :

Procedure d'utilisation

Caisse enregistreuse en mode RÉGLAGE.

IMPRIMER TOUTES LES ICONES MARCHANDISES ET LES MESSES PROMOTIONNELS (RéGLAGES D'USINE PAR DéFAUT)

IMPRIMER LOGOS PRESENTS SUR LA MACHINE

IMPRIMER LES MESSAGES MARCHANDISES, VACANCES ET OCCASIONS

IMPRIMER LES ICONES MARCHANDISES, VACANCES ET OCCASIONS

• Il est possible d'interrompre l'impression en appuyant sur la touche C ou sur la touche de mode changement.

CODE 300 - IMPRIMER LA LISTE DES OPTIONS DE LA SERIE 300

Cette fonction permet de lancer l'impression du mode de programmation de toutes les fonctionnalités associées à la Série 300.

Procedure d'utilisation

1. 300
2. Lance l'impression

Procedure d'utilisation

1. 301X

2. [CARACT. ALPHANUMÉRIQUES] X Personnelisation du déscripteur*. (Jusqu'à 10 caractères alphasnumériques)

3. Réglage d'usine : "01"

CODE 302 - CONFIGURER LES LIGNES DE L'EN-TETE

Le ticket dispose de 7 lignes, imprimées centrées sur le ticket même. L'en-tête doit contenir, au minimum, lesinfos précises de la société, y compris l'adresse et le n°TVA intracommunaute. La septieme ligne est spécialement réservée au n° de TVA intracommunaute et la caisse enregistreuse effectue un contrôle pour veiller à ce qu'au moins cette ligne ait été bien étéprogrammée.

Le n° de TVA intracommunautaire ne peut être programmé que durant la procédure d'initialisation du JE et après avoir lancé le rapport de fermeture journalière Z10.

Procedure d'utilisation

2. [CARACTERES NUMÉRIQUES] Pour désirir le logo à ajouter sur la première ligne de l'en-tête. ***
   X 0 X Pour positionner le logo sur la gauche * 1 X Pour positionner le logo au centre. 2 X Pour positionner le logo sur la droite.
3. [CARACT. Personnelise le descriptoreur. La personnali-sation n'est possible que ALPHANUMÉRIQUES] X si « 0 » a été choisi comme numéro de logo. **
4. Pour définir l'attribut du caractère sur « NORMAL » *
   1 Pour définir l'attribut du caractère sur « DOUBLE HAUTEUR ».
5. 0 X Pour définir une police avec 24 caractères / ligne * 1 X Pour définir une police avec 29 caractères / ligne

* Réglage d'usine

** Réglage d'usine: « ligne vide »

*** Réglage d'usine: « 0 »

Pour programmer la longueur du descriptor, utiliser le code 322 (CHOISIR POLICE CAISSE) Une fois la sixieme ligne remplie, la caisse enregistreuse revient au début du mode configuration.

CODE 303 - CONFIGURER DES MESSAGES DE COURTOISIE

Procedure d'utilisation

Programmer le code 320 sur 2 (pour activer le message de courtoisie qui sera ensuite personnelisé par le code 303).

1. 303X
2. [CHARACTERES Pour désirir le logo à ajouter sur la première ligne du message de courtoisie.

NUMERIQUES] X

1. Pour positionner le logo sur la gauche.

1 X Pour positionner le logo au centre.

2 X Pour positionner le logo sur la droite.

1. [CARACT. Pour personnelier le descripteur.
   ALPHANUMÉRIQUES] La personnalisation n'est possible que si « 0 » a été besoin comme X numero de logo.
2. 0 X Pour définir l'attribut du caractère sur « NORMAL ». *

1 Pour définir l'attribut du caractère sur « DOUBLE HAUTEUR »

1. 0 X Pour définir une police avec 24 caractères / ligne *
   1 X Pour définiir une police avec 29 caractères / ligne

2. Programme les autres lignes

3. Réglage d'usine

CODE 304 - CONFIGURER LES PARAMETRES DES MODES DE REGLEMENT

Cette fonction permet de programmer les modes de règlement.

Les modes de règlement sont programmes en fonction des catégories listedes dans le tableau. Les différentes catégories et les paramètres s'y rattachant sont définis en tapant les caractères alphasumériques demandés

puis en confirmant avec la touche X

FONCTION (MODE DE RÉGLEMENT)
ESPÈCE 1 (ESPÈCE)
	DESCRIPTEUR
ESPÈCE DE 2 À 6 (MONNAIES)
	DESCRIPTEUR
	CHANGE
	DECIMALES
	ARRONDISSEMENT
CHÉQUE 1 (CHÉQUE)
	DESCRIPTEUR
CRÉDIT 1 (CRÉDIT)
	DESCRIPTEUR
CARTES DE CRÉDIT DE 1 À 5 (CARTES DE CRÉDIT)
	DESCRIPTEUR
NON PERÇU 1 (NON PERÇU)
	DESCRIPTEUR
BON RESTAURANT

PROGRAMMER LES BONS RESTAURANT

Cette fonction vous permet de programmer desbons restaurant répartis en 20 entreprises

FONCTION	CHAMPS PROGRAMMABLES	RÉGLAGES D'USINE
Description sociale	Jusqu'à 24 caract. alphanumeric	(N.RÉGLEM.)REST_1

Procedure d'utilisation

1. [CARACTERES pour taper la description d'une société ALPHANUMÉRIQUES] (max. 24 crt)

pour confirmer la description

1. pour revenir au début du mode programmation

PROGRAMMER LES MONNAIES

Ce code permet de définir un descriptor pour chacune des monnaies utilisées, son taux de change, sa valeur d'arrondissement ainsi que le nombre de chiffres décimaux.

FONCTION	CHAMPS PROGRAMMABLES	RÉGLAGES D'USINE
MONNAIE (1-5)	Jusqu'à 29 caractères alphanumeric	MONNAIE 1 (1-5)
TAUX DE CHANGE	Jusqu'à 6 chiffres (4+2 déc.)	0,00
DécIMALES	Jusqu'à 1 chiffre (de 0 à 9)	2
ARRONDISSEMENT	0 = arrondir à 0	5
	1 = arrondir à 4
	2 = arrondir à 5
	3 = arrondir à 9

CODE 307 - CONFIGURER UN TABLEAU DES REDUCTIONS

Cette fonction permet de programmer une réduction en pourcentage

PARAMÉTRES PROGRAMMABLES

FONCTION	CHAMPS PROGRAMMABLES	RéGLAGES D'USINE
Sconto in Valore Percentuale
DESCRIPTION	Jusqu'à 15 caractères alphanumeric	POURC. RÉD._1
Pourcentage de réduction	Jusqu'à 4 chiffres (2+2 déc.)	0,00

Procedure d'utilisation

Programmer les pourcentages de réduction

1. 307X
2. [CARACT. Personnalise le descriptorur ALPHANUMÉRIQUES] X ou confirmer le descriptor et continuer à programmermer la réduction X
3. [CARACTERES Configurer le pourcentage de réduction NUMÉRIQUES] X Si vous VOULEZ annuler le pourcentage programmé, appuyer sur

CODE 308 - CONFIGURER TAUX DE TVA

PARAMÉTRES PROGRAMMABLES

Il est possible de régler un certain nombre de paramètres pour chaque taux de TVA et ce, tel qu'indiqué dans le tableau suivant :

FONCTION	CHAMPS PROGRAMMABLES	RÉGLAGES D'USINE
Description taux Valeur taux (ex. : en pourcentage)	24 caractères alphanumerices maxi 4 chiffres maxi (de 0,01 à 99,99)	TVA_1 0,00

Avant de pouvoir programmer, il est impératif d'imprimer le rapport Z20 (d'extraction de taxe) et le Rapports de Z4 - 14 (de gestion).

Procedure d'utilisation

1. 308X Dans la ligne inférieure presente sur Iecran de I'opérateur, un descripteur est proposé pour le premier taux de TVA.
2. [CHARACTERES Pour personneliser le descriptorur.

ALPHANUMERIQUES] X 3. [CARACTERES NUMERIQUES] X Pour programme le taux de TVA sous forme de pourcentage.

Le message "CHANGER REGLAGES" s'affichera.
Si vous voulez annuler le pourcentage programme, taper

CODE 309 - CONFIGURER LES PARAMETRES DES POURCENTAGES DE MAJORATION

Cette fonction permet de programmer une majoration en pourcentage.

PARAMÉTRES PROGRAMMABLES

FONCTION	CHAMPS PROGRAMMABLES	RéGLAGES D'USINE
Pourcentage de majoration
DESCRIPTION	Jusqu'à 10 caractères alphanumeric	POURC. MAJ._1
Pourcentage de réduction	Jusqu'à 4 chiffres (2+2 déc.)	0,00

Procedure d'utilisation

Confirmer le descripteur et continuer à programmer les majorations

Configurer le pourcentage de la majoration

Continuer en passant au pourcentage de majoration suivant

3.

[CHARACTERES NUMÉRIQUES]

ou

Confirmer le descripteur et continuer à programmer la majoration

4.

grammer les réductions absolues

Configurer la valeur absolue de la majoration

(8 caract. maxi, 6+2 déc.)

5.

---

• Pour annuler le pourcentage programme, taper

CODE 310 - REGLER LE DESCRIPTEUR DU VIREMENT

Cette fonction permet de programmer le déscripteur à associer à la fonction du virement.

Procedure d'utilisation

1.

2.

[CHARACTERES Personalise le descriptorur. *

ALPHANUMÉRIQUES] X (Jusqu'à 29 caractères alphanumericiques)

• Réglage d'usine: « VIREMENT »

CODE 311 - RÉGLER LA VALEUR LIMSUP POUR LE CHANGE

Il est possible de définir un montant maximum à rembourser au client comme changement pour le règlement d'une vente. Si, durant le mode fonctionnement, le montant qui a été remboursé dépasse la limite, une erreur sera signalée.

Le montant maximum qui peut être configuré pour le change est situé entre 0 et 999999 compris (6 chiffres + 2 décimales).

Procedure d'utilisation

1.

1. [CARACT. NUMÉRIQUES] X Configurer le montant maximum

CODE 314 - IMPRIMER LA CONFIGURATION DE LA CAISSE

Cette fonction permet d'imprimer la configuration actuelle de la caisse et ce, à tout moment. Cette opération est utile pour avoir une trace sur papier sur comment la caisse a été configurée par le biais du CODE 102 et sur ce qui suit:

• N° DE SECTEURS
• DESCRIPTEUR
• N^
• N^ MODES DE RÉGLEMENT
• N^ RÉDUCTIONS
• N° DE MAJORATIONS
• DESCRIPTEUR
• N° TAUX DETVA
  PLU (CODES BARRES)

Pour chacun des éléments,la longueur maximum du descriptor autorise est précisé.

Procedure d'utilisation

1.

2.

Lance l'impression

CODE 315 - GESTION RAPPORT MODE AUTOMATIQUE X CODE 316 - GESTION RAPPORT MODE AUTOMATIQUE Z

Cette fonction permet de programmerper l'impression automatique d'un certain nombre de rapport. Ce qui veut dire qu'il est possible d'imprimer tous les rapport programmés en meme temps et par une simple et unique operation.

CODE 315: permet de programmer l'impression en sequence en mode X de 16 rapporte au maximum (par jour + periodique).
CODE 316: permet de programmer l'impression en sequence en mode Z de 9 rapportss au maximum (par jour + periodique).

Les caractéristiques de cette fonction dépendent du réglage du CODE 328 qui, s'il est désactivé (0) est réglé pour tous les jours/périodique, si activé (PQRS 1) il est réglé pour la période 1/période 2,

Le tableau qui suit indique les rapport qu'il est possible d'imprimer automatiquement ainsi que leur code d'exécution :

RAPPORT CODE 328 = 0	Codes d'exécution en MODE X (CODE315) Journalier	Périodique	Codes d'exécution en MODE Z (CODE316) Journalier	Périodique
CODE 328 = 1	Périodique1	Périodique2	Périodique 1	Périodique2
Secteurs	1	11	1	11
Gestionnaire	4	14	4	14
Mouvements caisse	5	15	5	15
Ventes par heures	6		6
Dissociation taxe		20		20
Monnaies étrangères	7	17	7	17
Rapport			10
PLU lues par lecteur de codes barres	9	19	9	19
Factures (RF) / Reçu fiscale	18	28	18	28
Rapport opérateur	21	31	21	31
Bon restaurant	25	35	25	35
Comptes(Client	26	36	26	36
	29	39

Procedure d'utilisation

1. 3 1 5 / 3 1 6 X
2. Pour désactiver l'impression du rapport indiqué sur l'écran de l'opérateur.

1 X Pour activer l'impression du rapport indiqué sur l'écran de l'opérateur.

1. Faire la même chose pour les rapportrs restants

CODE 318 - ACTIVER LE CALCUL OBLIGATOIRE DU RESTE

Permet de programmer la caisse enregistreuse pour la force à calculer le reste d'au client après enregistrement du paiement pour une vente. Dans ce cas, l'opérateur doit saisir le montant reçu du client avant de finaliser le ticket.

Procedure d'utilisation

1.

2.

Pour désactiver la fonction de calcul obligatoire du reste dû *

Pour activer la fonction de calcul obligatoire du reste dû

• Réglage d'usine

CODE 320 - CHOISIR LE TYPE DEMESSAGE DE COURTOISIE

Procedure d'utilisation

1.

2.

Pour désactiver le message de courtoisie.

Pour activer le message de courtoisie programme en usine. (MERCI ET À BIENTÔT) *

3.

Activer le message personnelisé par l'utilisateur à l'aide du code 303

• Réglage d'usine

CODE 321 - ACTIVER PRIX ZERO

Pour enregistrer une transaction complenant un cadeau gratuite, il suffit d'enregistrer un prix zéro sur le ticket pour l'article en question. Cette fonction permet d'activer ou de désactiver la possibilité d'enregistrer des prix zéro pour des articles.

Procedure d'utilisation

1.

Pour désactiver la fonction de vente pour les articles avec prix zéro. *

Pour activer la fonction de vente pour les articles avec prix zéro.

• Réglage d'usine

Ce code permet deCHOISIR la police de caractere autiliser pour l'impression des tickets.

Procedure d'utilisation

1. 3 2 2 X

2. 0 X Choisit la police de type 1 pour imprimer jusqu'à 24 caractères par ligne * 1 X Choisit la police de type 2 pour imprimer jusqu'à 29 caractères par ligne riga

3. Réglage d'usine:

CODE 328 - SELECTION DU MODE DE MISE A JOUR DU RAPPORT

Cette fonction vous permet deCHOISIR comment metre à jour les rapport.

Procedure d'utilisation

1. 3 2 8 X
2. 0 X Journalier-periodique

3. 1 X Periodique 1 - periodique 2^*

4. Réglage d'usine

CODE 329 - AUTORISATION VENTE ARTICLE SIMPLE

Cette fonction permet d'activer la vente de tous les articles (quantité 1).

Autorisation vente article simple

Activation de la vérification du numero de TVA / du code de taxa

Procedure d'utilisation

1. 3 2 9 X
2. Pour désactiver la vente d'un seul article.

3. 1 X Pour activer la vente d'un seul article.

4. Réglage d'usine

CODE 331 - ACTIVATION DE LA VERIFICATION DU NUMERO DE TVA / DU CODE DE TAXE

Cette fonction vous permet d'activer la vérification du numero de TVA / code de taxe.

Procedure d'utilisation

1. 3 3 1 X
2. 0 X Désactivé

3. 1 X Activé*

4. Réglage d'usine

CODE 332 - GENERATION CODE QR

La caisse enregistreuse reconnaft et imprime les codes barres 2D du type code QR.

Il est possible de codifier des liens vers des sites Internet, des messages publicitaires, etc., en utilisant ce type de dessins en 2D. Une fois le code QR généret imprimé, il est possible de le dire par le biais d'applications speciales installées sur des dispositifs comme, par exemple, un smartphone.

Pour programmer la description pour la transposition en code QR, utiliser CODE 332.

Le code QR ainsi généra peut etre ajoutec comme logo a la fin du ticket

REMARQUE:

Pour programmer le logo, utiliser CODE 302 et CODE 303.

Pour imprimer des logos enregistrés dans la caisse enregistrreuse, utiliser CODE 296.

Procedure d'utilisation

1. 3 3 2 X Dans le champ, saisir la description a codifier comme code QR et confirmer par

CODE 336 - EN-TETE DES TICKETS

Votre caisse enregistr re un entete et un pied de page sur tous les reus de vente et tous les rapport de gestion. Les informations peuvent etre programmés comme suit.

Procedure d'utilisation

2. COMPAGNIE 1
3. [CHARACTERES ALPHABÉTIQUES] X Inserez le Descripteur (Nom de la Société) choisissez l'hauteur de l'impression:
4. 0 X pour l'hauteur normal 1 X pour I'imprimer en double hauteur caracteteres par ligne:
   0 pour 36 crt/ligne
   1 pour 44 crt/ligne
   2 pour 52 crt/ligne
5. COMPAGNIE 2
6. [CHARACTERES ALPHABÉTIQUES] X Inserez éventuellesment autres informations de le Descripteur choisissez l'hauteur de l'impression:
   0 X pour l'hauteur normal 1 X pour I'imprimer en double hauteur
   caractères par ligne:
7. 0 X pour 36 crt/ligne
   1X pour 44 crt/ligne
8. 2X pour 52 crt/ligne
9. NO.RUE
10. [CARACT. NUMÉRIQUES] X Inserez le numero de la Rue choisissez l'hauteur de l'impression:
11. 0 X pour l'hauteur normal 1 X pour I'imprimer en double hauteur
    caractères par ligne:
12. 0 X pour 36 crt/ligne
    1X pour 44 crt/ligne

13. 2X pour 52 crt/ligne

14. NOM DE LA RUE 1

15. [CHARACTERES ALPHABÉTIQUES] X Inserez le nom de la Rue choisissez l'hauteur de l'impression:
16. 0 X pour l'hauteur normal 1 X pour I'imprimer en double hauteur
    caractères par ligne:
17. 0 X pour 36 crt/ligne
    1X pour 44 crt/ligne
    2X pour 52 crt/ligne
18. NOM DE LA RUE 2
19. [CARACTERES ALPHABÉTIQUES] Inserez éventuèlement autres informations de la Rue
    X choisissez l'hauteur de I'impression:
20. pour l'hauteur normal pour l'imprimer en double hauteur
    caractères par ligne:
21. 0 X pour 36 crt/ligne
    1X pour 44 crt/ligne
    2X pour 52 crt/ligne
    24.CODE POSTAL
22. [CARACT. NUMÉRIQUES] X Inserez le code postale
    choisissez l'hauteur de l'impression:
23. 0 X pour l'hauteur normal 1 X pour I'imprimer en double hauteur
    caractères par ligne:
24. 0 X pour 36 crt/ligne
    1X pour 44 crt/ligne
25. 2X pour 52 crt/ligne
26. NOM DE LA VILLE 1
27. [CARACTERES ALPHABÉTIQUES] X Inserez le nom de la Ville choisissez l'hauteur de l'impression:
28. 0 X pour l'hauteur normal 1 X pour I'imprimer en double hauteur
    caractères par ligne:

29. 0 X pour 36 crt/ligne
    1X pour 44 crt/ligne
    2X pour 52 crt/ligne

30. NOM DE LA VILLE 2

31. [CARACTERES ALPHABÉTIQUES] X Inserez évientuèlement autres informations de la Ville désisisse l'hauteur de l'impression:
32. pour l'hauteur normal 0 X 1 X pour l'imprimer en double hauteur
    caracteres par ligne:
33. pour 36 crt/ligne
    1 X pour 44 crt/ligne
    2 X pour 52 crt/ligne

CODE 337 - EN-TETE EN FORMAT STANDARD

Vouss pouvezCHOISIR, dans la programmation de l'option associée, d'imprimer votre EN-TETE EN FORMAT STANDARD.

Vou puez inserer jusqu'a 6 lignes personalisées. La septieme est réservée.

Procedure d'utilisation

2. 337-TYPE D'EN-TETE

FISCAL 0 1
3. FISCAL 1 X

CODE 338 - RÉGLER LES LIGNES DE L'EN-TÉTÉ POUR LA FACTURATION EN AUGMENTANT LE NOMBRE DE LIGNES DE L'EN-TÊTE POUR LES TICKETS/FACTURES

Il est possible de programmer l'ajout de 8 lignes supplémentaires à l'aide du code 338. Ces 8 lignes viennent s'ajouter aux lignes de l'en-tête du ticket qui ont ete programmées a I'aide du code 302.

Le code 338 ajoute 8 lignes supplémentaires « libres », c'est-à-dire qu'elles ne sont pas limitées à un champ en particulier.

REMARQUE:

La 7ème ligne programme à l'aide du code 302 est réservée à la saisie du n° de TVA intracommunautaire. Si imprimée, elle apparaît sur le ticket comme la dernière ligne pour le code 302.

Procedure d'utilisation

PROGRAMMATION DES LIGNES DE 1 A8

1. 3 8 X

2. [CARATTERI ALFA-NUMERICI] Saisir les caractères pour le type d'attribut

3. [CARATTERI ALFA-NUMERICI] Continuer pour les autres lignes à programmer

REMARQUE:

La programmation des autres lignes se fait exactement comme celle de l'en-tête du ticket (code 302).

CODE 339 - CONFIGURER LES PARAMETRES DE FACTURATION SIMPLIFIEE

Permet de configurer une série de factures pour une caisse enregistreuse donnée, et le chiffre initial à utiliser pour commencer la numérotation des factures.

Procedure d'utilisation

1. 3 9 X
2. [CARACT. ALPHANUMÉRIQUES] Permet de configurer la série de factures, 3 caractères alphonémériques au maximum
3. [CARACT. NUMÉRIQUES] Pour programmerme le chiffre de la facture, 5 caractères numériques au maximum

CODE 345 - ENREGISTERER LES DONNEES DE LA BASE DE DONNEES ET LES PREFERENCES PAR DEFAULT

Le CODE 345 peut être utilisé pour enregistrer les types de données suivants sur une clé : toutes les données liées à la configuration de la caisse enregistreuse (configuration), la partie descriptive de la base de données, les données de comptabilité utilisées par la caisse enregistreuse pour générer les rapports gestionnels.

Procedure d'utilisation

1. Introduire la clé USB dans la caisse enregistreuse.

REMARQUE:

Si vous tentez d'enregistrer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLE NON INSÉRÉE »

1. Choisir le mode de configuration (CONFIG) de la caisse enregistreuse.
2. 3 4 5 X L'écran affiche le message suivant: « 345-ÉCRITURE DONNÉES/ATTENDRE » et l'écriture des données démarrera.

a. En cas d'écriture reussie des données, le message suivant s'affiche : « ÉCRITURE EEEECTUEE/ENLEVER CLE »
b. En cas d'erreur, un message d'avertissement s'affiche: « ERREUR ÉCRITURE/ENLEVER CLÉ »

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persiste, contacter le Support technique.

1. Enlever la clé. La machine passé automatiquement en mode RÉGLAGE (configuration) dés que la clé est retiree.

Contrôle des données enregistrées

Introduire la clé USB dans le port USB d'un ordinateur pour contrôler que toutes les données ont bien été enregistrées. Les fichiers suivants doivent être prêts dans le dossier « presetting_files » :

• Datapresetfile.csv: enregistre la date actuelle
• DBxxxxxxDesc.csv : partie descriptive de la base de données
• DBxxxxxxField.csv : période 1 et période 2 de la base de données
  DBxxxxxxStruct.txt : chaine de formatage de la base de données qu format bingire
• DescriptorsPresetFile :variables de type descripteur (prééglage
• FlagsPresetFile:variables de type balise (prééglage)
  KbdFile:configuration du pavé numérique
  NumbersPresetFile :variables de type nombre (prééglage)
  PermissionLevelFile : Niveau d'autorisation associés aux fonctions du paye numérique
• RegistersPresetFile : variables de type caisse enregistreuse (prégrage)
• préralage : la présence d'un fichier vide (taille 0) confirme que les fichiers ont bien été enregistrés)
• ASNTfile : il s'gait de deux fichiers appelés gsntdescriptorspresetfile.csv et gsntnumberspresetfile.csv
  LOGOfile: infodescxxxxxx.txt et logofile.txt.

xxxxx sont remplacés par le nom de chaque base de données. Pour chaque type de base de données, trois fichiers sont prênts dans le dossier.

Les fichiers présents sur la clé, organises tel que décrit ci-avant (DBxxxxxxxxDesc.csv, DBxxxxxxxxField.csv, DBxxxxxxxxStruct.txt) sont structurés comme suit :

NOM FICHIER	DESCRIPTION
Secteur	Base de données secteur
Balise réduction	Tableaux des réductions et balises
Groupe	Groupes de marchandises
Par heures	Ventes par heures
CompteClientInterne Comptes client	Comptes client
PLUinterne	PLUS accédés par nombre (1-250)
Opérateur Opérateurs
PaiementOpérateur	Types de paiement liés aux opérateurs
Règlement	Types de paiement
PLU	PLU accessibles par lecteur de codes barres
Promotions	Promo ventes
TVA (facture, ticket avec info de type Desc et Champ, et fichier unique pour le type Struct.).	Tableau TVA (TVA pour factures, TVA pour tickets).

REMARQUE:

Si les fichiers présents sur la clé ne correspondant pas à ceux décrits dans le tableau ou bien si l'espace qu'ils occupent est de 0 octet, répéter la procédure sur une autre clé USB après avoir vérifié le bon fonctionnement de cette dernière et qu'elle ait été introduite correctement.

CODE 346 - RESTAURER LES DONNEEES DE LA BASE DE DONNEEES ET LES PREFERENCES PAR DEFAULT

L'option CODE 346 permet de restaurer les types d'informations suivantes sur la caisse enregistreuse.:

• partie descriptive (toutes les données enregistrées par l'utilisateur, à l'exception des données de comptabilité) de toutes les bases de données générées sur la caisse enregistrreuse
• tous les paramètres de prépréglage de la caisse enregistreuse, à l'exception des logos.

Procedure d'utilisation

1.

Introduire la clé USB dans la caisse enregistreuse.

REMARQUE :

Si vous tentez d'enregistrer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLE NON INSÉRÉE »

REMARQUE:

Avant de procéder, il faut imprimer les rapportss gestionnels indiqués par la caisse enregistreuse. Il sera impossible de poursuivre la procédure de restauration tant que ceux-ci n'auront pas ete imprimés.

2.

Choisir le mode de RÉGLAGE pour la caisse enregistreuse.

3.

L'écran affiche le message suivant: « OPÉR. DESTRUCTRICE, CONTINUER? »

Appuyer sur la touche X pour continuer.

Un message demandera ::

« FORMATAGE ACTIVÉ : 1 DÉSACTIVÉ : 0.

EnCHOIsiant 1, lesdonnées de lacaisse enregistreuse seront supprimées,avec 0,lesdonnéesseront conserves.

À la fin, le message suivant s'affiche :

« 346-LECTURE DONNÉES/ATTENDRE » et la lecture des données démarrera.

a. En cas de lecture reussie des données depuis la clé de mémoire, le message suivant s' affiche : « LECTURE EFFECTUÉE/ENLEVER CLE »
b. En cas d'erreur survenue durant la lecture, le message d'advertissement suivant s'affichera : « ERREUR LECTURE/ENLEVER CLE »

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persiste, contacter le Support technique.

4.

La procédure est terminée. La caisse enregistreuse imprime un ticket (CONFIGURATION ECR) qui montre la configuration actuelle de la caisse enregistreuse.

Ce ticket est enregistré dans le JE.

5.

Enlever la clé. ÀpRES avoir retire la clé, la machine passae automatiquement en mode RÉGLAGE.

CODE 347 - REINITIALISER LES DONNEES PLU BCR

Le code 347 permet de restaurer la caisse enregistrreuse avec les données relatives aux PLU qui ont ete lues par le lecteur de codes barres et configueres par l'utiliseur. Les données sont lues depuis une cle USB (les données restaurees sont celles enregistrées a I'aide du code 345).

REMARQUE:

Lorsque les données des PLU lues par le lecteur de codes barres sont restaurées, les données des PLU precedentes générées sur la caisse enregistrreuse sont perdues à jamais.

Procedure d'utilisation

1.

Introduire la clé USB dans la caisse enregistreuse.

REMARQUE:

Si vous tentez de restaurer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLÉ NON PRÉSENTE »

REMARQUE:

Avant de procédé, il faut imprimer les rapportss gestionnels indiqués par la caisse enregistreuse (COMPTE OPÉRATIONNEL) Si les rapportss n'ont pas été lancés, il sera impossible de poursuivre la procédure de restauration.

2.

Placer la caisse en mode configuration.

3.

L'écran affiche le message suivant :

« 347-LECTURE DONNÉES/ATTENDRE » et la lecture des données démarrera.

Durant cette phase, les conditions suivantes peuvent seprésenter :

a. En cas de lecture reussie des données, le message suivant s'affiche : « LECTURE EFFECTUEE/ENLEVER CLE »
b. En cas d'erreur, un message d'advertissement s'affiche : « ERREUR ÉCRITURE/ENLEVER CLE »

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persiste, contacter le Support technique.

4.

Lorsque la procédure est terminée, la caisse lance l'impression d'un ticket avec comme entête « 347-LECTURE DONNÉE ». Ce ticket est enregistré dans le JE.

5.

Enlever la clé.

Lorsque la clé USB est enlevée, la caisse revient automatiquement au début du mode configuration en affichant le message « CODE/0 ».

CODE 348 - ENREGISTER RER LA CONFIGURATION DE L'UTILISATEUR (BASE DE DONNÉES) DE LA CAISSE ENREGISTREUSE

Le code CODE 348 permet d'enregistrer la configuration de l'utilisateur (BASE DE DONNÉES) de la caisse enregistrreuse.

Procedure d'utilisation

1. Introduire la clé USB dans la caisse enregistreuse.

REMARQUE:

Si vous tentez d'enregistrer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLE NON INSÉRÉE »

1. Choiser le mode RÉGLAGE (CONFIG) pour la caisse enregistreuse.

2. 3 4 8 X L'écran affiche le message suivant: « 348-ÉCRITURE DONNÉES/ATTENDRE » et l'écriture des données démarrera.

a. En cas d'écriture reussie sur la clé, le message suivant s'affichera : « ÉCRITURE EFFECTUÉE/ENLEVER CLÉ »
b. En cas d'erreur durant l'écriture, le message suivant s'affichera: « ERREUR ÉCRITURE/ENLEVER CLE »

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persististe, contacter le Support technique.

Enlever la clé.

Dès que la clé est retiree, la machine passa automatiquement en mode RÉGLAGE.

CODE 349 - RESTAURER LA CONFIGURATION DE L'UTILISATEUR (BASE DE DONNÉES) DE LA CAISSE ENREGISTREUSE

Le CODE 349 permet de restaurer la configuration de l'utilisateur (BASE DE DONNÉES) de la caisse enregistreuse.

Opérations préliminaires

L'archivage des données sur la clé USB par le biais du CODE 348 permet d'enregistrer les données dans un fichier «-database.tar » qui est archivé dans le dossier [FORM100\database].

Afin de pouvoir restaurer les données enregistrées par le biais de CODE 349, il est nécessaire de renomer le fichier «-database.tar » en database.tar et ce, depuis l'ordinateur:

Procedure d'utilisation

1. Introduire la clé USB dans la caisse enregistreuse.

REMARQUE:

Si vous tentez de restaurer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLE NON INSÉRÉE »

REMARQUE:

Avant de procéder, il faut imprimer les rapportss gestionnels indiqués par la caisse enregistreuse (COMPTE OPÉRATIONNEL) Il sera impossible de poursuivre la procédure de restauration tant que ceux-ci n'auront pas été imprimés.

1. Choiser le mode RÉGLAGE pour la caisse enregistreuse.

2. 3 4 9 X L'écran affiche le message suivant :

« OPÉR. DESTRUCTRICE, CONTINUER? »

Appuyer sur la touche X pour continuer.

Un message demandera :

« FORMATAGE ACTIVÉ : 1 DÉSACTIVÉ : 0.

EnCHOIsiant 1,lesdonnéesde lacaisse enregistreuse seront supprimées,aVEC0,lesdonnéesserontconservées.Ala fin,le message suivant s'affiche:

« 346-LECTURE DONNÉES/ATTENDRE » et la lecture des données démarrera.

a. En cas de lecture reussie des données depuis la clé de mémoire, le message suivant s' affiche : « LECTURE EFFECTUÉ/ENLEVER CLÉ »
b. En cas d'erreur survenue durant la lecture, le message d'advertissement suivant s'affichera : « ERREUR LECTURE/ENLEVER CLÉ »

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persiste, contacter le Support technique

1. La procédure est terminée. La caisse enregistreuse imprime un ticket (CONFIGURATION ECR) qui montre la configuration actuelle de la caisse enregistreuse. Ce ticket est enregistré dans le JE.
2. Enlever la clé. Àpès avoir retire la clé, la machine passé automatiquement en mode RÉGLAGE.

CODE 350 - EFFECTUER UNE COPIE DE SAUVEGARDE DE LA CAISSE ENREGISTREUSE SUR UNE CLÉ USB

Le CODE 350 permet de réaliser une copie (de sauvegarde) de la caisse enregistreuse.

Procedure d'utilisation

1. Introduire la clé USB dans la caisse enregistreuse.

REMARQUE:

Si vous tentez d'enregistrer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLE NON INSÉRÉE »

1. Choiser le mode de configuration (CONFIG) pour la caisse enregistreuse.

2. 350X L'ecran affiche le message suivant: « 350-ÉCRITURE DONNÉES/ATTENDRE » et l'écriture des données démarrera.

a. En cas d'écriture reussie des données, le message suivant s'affiche : « ÉCRITURE EFFECTUÉE/ENLEVER CLE »
b. En cas d'erreur survenue durant l'écriture, le message d'advertissement suivant s'affichera : « ERREUR ÉCRITURE/ENLEVER CLE »

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persiste, contacter le Support technique.

Enlever la clé.

Après avoir retire la clé, la machineonne automatiquement en mode RÉGLAGE.

CODE 351 - RESTAURER LES DONNEES DE L'UTILISATEUR

Le CODE 351 permet de restaurer une copie (de sauvégarde) de la caisse enregistreuse enregistrée précédément.

Opérations préliminaires

L'archivage des données sur la clé USB par le biais du CODE 350 permet d'enregistrer les données dans un fichier « - backup.tar » qui est archivé dans le dossier [FORM100\database].

Afin de pouvoir restaurer la copie de sauvegarde à l'aide du CODE 351, il est nécessaire de renomer le fjichier comme suit :

«-backup.tar » à backup.tar et ce, depuis l'ordinateur.

REMARQUE:

Plus d'une copie de sauvegarde peuvent etre presentes. Choiser la plus appropriee en fonction de sa date d'archivage.

Procedure d'utilisation

1. Introduire la clé USB dans la caisse enregistreuse.

REMARQUE:

Si vous tentez de restaurer les données sans avoir introduit la clé au préalable, un message d'erreur s'affichera : « CLE NON INSÉRÉE »

REMARQUE:

Avant de procédé, il faut imprimer les rapportes gestionnels indiqués par la caisse enregistreuse (COMPTE OPÉRA-TIONNEL) Il sera impossible de poursuivre la procédure de restauration tant que ceux-ci n'auront pas été imprimés.

1. Choiser le mode REGLAGE pour la caisse enregistreuse.

3.

L'écran affiche le message suivant :

《OPÉR. DESTRUCTRICE, CONTINUER?》

Appuyer sur la touche 0 pour continuer.

Un message demandera:

« FORMATAGE ACTIVÉ : 1 DÉSACTIVÉ : 0.

En choisisant 1, les données de la caisse enregistreuse seront supprimées, avec 0, les données seront conservées.

À la fin, le message suivant s'affichera :

349- LECTURE DONNÉES/ATTENDRE » et la lecture des données démarrera.

4.

a. En cas de lecture reussie des données depuis la clé de mémoire, le message suivant s'affiche : « LECTURE EFFECTUÉE/ENLEVER CLE »

b. En cas d'erreur survenue durant la lecture, le message d'advertissement suivant s'affichera : « ERREUR LECTURE/ENLEVER CLE »

5.

REMARQUE:

Répéter la procédure et s'assurer que la clé a été introduite correctement. Si l'erreur persiste, contacter le Support technique.

La procédure est terminée. La caisse enregistreuse imprime un ticket (CONFIGURATION ECR) qui montre la configuration actuelle de la caisse enregistreuse. Ce ticket est enregistré dans le JE.

Enlever la clé. ÀpRES avoir retire la clé, la machine passag automatiquement en mode RÉGLAGE.

CODE 352 - CHOISIR LE TYPE AJOUTER MODE

La caisse enregistreuse a ete programmée pour que le séparateur des decimales soit ajouté automatiquement uniquely lorsque les prix saisis sont des nombres entiers (ex. : 12,00 EUROs). Par conséquent, à la saisie des prix contenant des centimes (ex. : 12,35 EUROs), il est nécessaire de taper le séparateur des decimales après le nombre entier (12).

Procedure d'utilisation

1.

2.

0 X Pour désactiver la fonction de séparateur de décimales automatique *

1 X Pour activer la fonction de séparateur de décimaux automatique.

2 X Pour activer la fonction de séparateur de décimaux automatique.

• Réglage d'usine

CODE 356 - ACTIVER LE SIGNAL SONORE DU LECTEUR DE CODES BARRES

Cette fonction permet d'activer ou de désactiver le signal sonore qui, durant le fonctionnement du lecteur de codes barres, indique qu'un code barres a bien eté lu.

Procedure d'utilisation

1.

2.

Pour désactiver la gestion du signal sonore.

Pour activer la gestion du signal sonore. *

• Réglage d'usine

CODE 358 - ACTIVER L'ENREGISTREMENT DU RAPPORT SUR LE JE

Cette fonction permet d'activer ou de désactiver l'enregistrement des rapports gestionnels en mode « X » - « Z »

Procedure d'utilisation

1.

2.

Pour désactiver l'enregistrement des tickets gestionnels en mode « X » - « Z » sur le JE. *

Pour activer l'enregistrement des tickets gestionnels en mode « X » - « Z » sur le JE.

• Réglage d'usine

CODE 359 - ACTIVER L'IMPRESSION DES BCR

Ct t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Procedure d'utilisation

1.

2.

Pour désactiver l'impression du code barres. *

Pour activer l'impression du code barres.

• Réglage d'usine

CODE 360 - ACTIVER LA GESTION DES MOTS DE PASSE

La caisse enregistreuse est fournie avec une fonction de gestion des codes d'acces configurée sur désactiver et avec les valeurs suivantes pour les codes prédéfinis

VALEUR	DESCRIPTION
111111 Code	superviseur

Procedure d'utilisation

1. 3 6 0 X
2. Pour désactiver la gestion du code d'accès. *
   1 Pour activer la gestion du code d'accès

CODE 361 - REGLER LE MOT DE PASSE SUPERVISEUR

PARAMÉTRES PROGRAMMABLES

FONCTION	CHAMPS PROGRAMMABLES	RÉGLAGES D'USINE
CODE	Jusqu'à 6 caractères numériques	111111

Procedure d'utilisation

1. 361X
2. [CARACTERES Pour configurer le code prédéfini ou, s'il a déjà été modifié, le code superviseur. NUMÉRIQUES] X
3. [CARACTERES Configurer le nouveau code NUMÉRIQUES] X
4. X Confirmer le nouveau code C Annuler le nouveau code

CODE 362 - REGLER LE MOT DE PASSE CAISSIER

PARAMÉTRES PROGRAMMABLES

FONCTION	CHAMPS PROGRAMMABLES	RÉGLAGES D'USINE
CODE Jusqu'à	6 caractères numériques	222222

Procedure d'utilisation

1. 362X
2. [CARACTERES Pour configurer le code caissier prédéfini ou, s'il a déjà été modifié, l'un des NUMÉRIQUES] X deux codes enregistrés.
3. [CHARACTERES Configurer le nouveau code

NUMERIQUES] X
4. X Confirmer le nouveau code

Annuler le nouveau code

CODE 363 - CHOISIR LE NOMBRE DE TICKETS A IMPRIMER SUR LE JE

Cette fonction permet deCHOISIR le nombre de tickets à imprimer sur le JE.

Procedure d'utilisation

1. 3 6 3 X

2. NOME Saisir le nombre de tickets a imprimer sur le JE.

3. Réglage d'usine

CODE 364 - CHOISIR LE TYPE ET LA VALEUR LIMITE POUR LA FIN DU JE

Cette fonction permet de programmer une valeur limite pour l'espace disponible de la caisse pour le JE.

Lorsque la valeur limite est atteinte, un message est imprimé comme appendice au rapport de clôture et est repété à chaque clôture jusqu'à ce que le JE en cours d'utilisation soit remplaced.

Procedure d'utilisation

2. Pour configurer une limite exprimee en jours.

1 | X Pour configurer une limite exprimée en pourcentage. *
2X Pour configurer une limite exprimee en Mo.

1. [CARACT. NUMÉRIQUES] X Valeur limite exprimée en jours (2 caract. maxi)

[CARACT. NUMÉRIQUES] Valeur limite exprimée en pourcentage.

[CARACT. NUMÉRIQUES] X Valeur limite exprimée en Mo (3 caract. maxi)

□ (3ca ract.m a

• Réglage d'usine: « 1 »

** Réglagedusine:«5»

CODE 365 - ENREGISTERR TOUS LES TICKETS SUR LE JE

L'enregistrement des données sur le JE est géré d'après les criteres suivants :

Types de ticket	Enregistrement sur le JE
Tickets	Oui
Gestion tickets en mode « REG »	Dépend de la façon suivant laquelle le mode RÉGLACE (CODE 365) a étéprogrammé : le ticket entier ou uniquement la référence
Gestion des rapportes en mode « X » - « Z »	Dépend de la façon suivant laquelle le mode RÉGLAGE (CODE 358) a étéprogrammé : le ticket entier ou uniquement la ↔reference
Gestion des tickets « copie facture / reçu »	Dépend de la façon suivant laquelle le mode RÉGLAGE (CODE 950) a étéprogrammé : le ticket entier ou uniquement la ↔reference
Gestion tickets en mode « RÉGLAGE »	Uniquement la ↔reference
Tickets lus par JE	Uniquement la ↔reference

Programmation du CODE 365.

Cette fonction permet d'activer ou de désactiver l'enregistrement des rapportss gestionnels en mode « REG »

Procedure d'utilisation

1.

Pour désactiver la fonction d'enregistrement des tickets gestionnels en mode « REG » sur le JE.

Pour activer la fonction d'enregistrement des tickets gestionnels en mode « REG » sur le JE. *

• Réglage d'usine

CODE 367 - ACTIVER L'IMPRESSION DES ARTICLES VENDUS

Pour activer l'impression d'un nombre de transactions ou d'articles vendus sur les tickets.

En mode RÉGLAGE, code 367, il est possible de programmer si activer l'impression du nombre de transactions ou d'articles vendus sur les tickets.

En tapant le code 367, dans le mode RÉGLAGE, voici ce qui s'affiche :

En appuyant sur la touche x apres avoir choisi le PRIX ou Article, il est demande a l'utiliseur d'activer ou de

déactiver l'impression sur le ticket :

Appuyer sur la touche X pour terminer la programmation.

CODE 368 - AFFICHAGE MONTANT TOTAL CAISSE

Cette fonction permet d'activer/désactiver l'impression du montant total de la caisse sur le ticket de dépôt/prélevement et pour la fonction CODE 150.

Saisir le code d'accès superviseur, par défaut 11111, ou contrôle la configuration du code d'accès à l'aide de l'option CODE 361.

Procedure d'utilisation

1. 368X

2. Pour désactiver l'affichage/impression du montant total de la caisse sur le ticket de dépôt/prelevement et pour la fonction CODE 150.

Pour activer l'affichage/impression du montant total de la caisse sur le ticket de dépôt/prélevement et pour la fonction CODE 150.

CODE 400 - IMPRIMER LA LISTE DES OPTIONS DE LA SERIE 400

Cette fonction permet d'imprimer la programmation d'un secteur : les secteurs imprimés sont ceux pour lesquels un taux de TVA de referencia a ete programme.

Procedure d'utilisation

2. Lance l'impression

L'impression de la programmation peut être interrompue en appuyant sur la touche

CODE 401 - CONFIGURER LES INFOS POUR CHAQUE SECTEUR

Paramètres programmables

Pour chaque secteur, il est possible de programmer un certain nombre de paramètres tel qu'indiqué dans le tableau suivant :

	FONCTION	CHAMPS PROGRAMMABLES	RÉG. D'USINE
1.	Description du secteur	29 caractères alphanumeric maxi	SECT_nn
2.	Prix de vente pour Barème de prix 1	8 chiffres maxi (6+2 déc.)	0,00
3.	Prix maxi (LIMSUP	8 chiffres maxi (6+2 déc.)	0,00
4.	Prix minimum (LIMINF)	8 chiffres maxi (6+2 déc.)	0,00
5.	Référence taux de TVA	2 chiffres maxi (30 maxi)	0
6.	Activer virement bancaire	0 = désactifé / 1 = activé	1
7.	Activer réduction	0 = désactifé / 1 = activé	1
8.	Activer remboursement biens	0 = désactifé / 1 = activé	1
9.	Activer article individuel	0 = désactifé / 1 = activé	1
10.	Activer bypasser prix enregistré	0 = désactifé / 1 = activé	1

Le tableau suivant montre le résultat obtenu durant une opération de vente après avoir programmé les différentes fonctions :

FONCTION RÉSULTAT
Description du secteur	La description du secteur est imprimée sur le ticket
Prix de vente pour Barème de prix 1	Le prix de vente sera imprimé lors que la touche secteur aura été appuyée
Prix maxi (LIMSUP)	La vente d'un article ne sera pas autorisée si le prix saisi sur le pavé numérique est supérieur à celui qui a été programmé ici.
Prix minimum (LIMINF)	Sàrà impedita la vendita di un articolo con prezzo digitato da tastiera inferiore à quello programmato.
Riferimento aliquota IVA	La vente d'un article ne sera pas autorisée si le prix saisi sur le pavé numérique est inférieur à celui qui a été programné ici.
Activer virement bancaire	Si activé, il sera possible d'effectuer des opérations de virement bancaire
Activer réduction	Si activé, il sera possible d'effectuer des opérations de réduction sur le département
Activer remboursement biens	Si activé, il sera possible d'effectuer des opérations de退还 de marchandises dans le secteur
Activer article individuel Si activé, Activer bypasser prix enregistré	il sera possible de fermer le ticket de caisse en appuyant sur la touche du secteur. Si activé, il sera possible de bypasser le prix enregistré sur le secteur avec celui tapé du clavier

REMARQUE:

les programmes de tous les programmes sont conditionnées par les valeurs régles avec l'option 102 et dans les descriptions précédentes la configuration maximale a te considérée.

Procedure d'utilisation

• Il n'est pas recommandé de programmer une referrer de vente pour le secteur et le PLU.

CODE 451 - IMPRIMER LES INFOS DE TOUS LES JE UTILISES PAR LA CAISSE

Cette fonction n'est pas compatible avec la caisse enregistreuse.

CODE 452 - IMPRIMER LE TICKET CHOISI PAR NOMBRE

Cette fonction permet d'imprimer le ticket choisi. Suivre les étapes décrites dans la procEDURE.

Procedure d'utilisation

1.

2.

[TYPE DE TICKET]

Selectionner le type de ticket entre :

fiscal
non fiscal
3 tous types
4 facture

e premere X

3.

[NUMERO TICKET] Taper le numero de ticket et appuyer sur

4.

[DATE TICKET] Taper la date du ticket suivant le format JJ-MM-AAAA et appuyer sur

REMARQUE:

Si le ticketChoisi n'est pas present, un message s'affichera:TICKET NON PRESENT.

REMARQUE:

L'impression peut être interrompue en appuyant sur la touche

CODE 453 - IMPRIMER LES TICKETS D'UNE DATE DONNEE

Cette fonction permet d'imprimer les tickets produits à une date donnée. SUIVRE LES ETAPES décrites dans la procédure ci-dessous.

Procedure d'utilisation

1.

2.

[TYPE DE TICKET]

fiscal
2 non fiscal
3 tous types
4 facture

e premere X

3.

[DATE TICKET] Taper la date du ticket suivant le format JJ-MM-AAAA et appuyer sur

REMARQUE:

Si le ticket choisi n'est pas present, un message sera imprimé : TICKET NON PRESENT.

REMARQUE:

L'impression peut être interrompue en appuyant sur la touche

CODE 454 - IMPRIMER LES TICKETS COMPRIS ENTRE DEUX NUMEROS

Cette fonction permet d'imprimer les tickets compris entre deux numéroes en suivant les étapes décrites dans la procEDURE.

Procedure d'utilisation

REMARQUE:

Si te ticket choisi n'est pas present, un message sera affiché : TICKET NON PRESENT.

REMARQUE:

L'impression peut etre interrompu en appuyant sur la touche C

CODE 455 - IMPRIMER LES TICKETS COMPRIS ENTRE DEUX DATES

Cette fonction permet d'imprimer des tickets compris entre deux dates. Suivre les étapes décrites dans la procédure.

Procedure d'utilisation

REMARQUE:

Si le ticket choisi n'est pas present, un message sera affiché : TICKET NON PRESENT

REMARQUE:

L'impression peut être interrompue en appuyant sur la touche

CODE 458 - IMPRESSION INTEGRALE DU JE

Cette fonction permet d'imprimer l'ensemble des contenus du Journal Électronique.

Procedure d'utilisation

1. 4 5 8 X Lance l'impression directement

REMARQUE:

L'impression peut être interrompue en appuyant sur la touche

CODE 460 - IMPRIMER LES INFOS DU JE ACTUEL

Cette fonction permet d'imprimer les informations relatives au JE en cours d'utilisation.

Procedure d'utilisation

1. 4 6 0 X Lance l'impression directement

[IMPRIMER INFOS JE Appuyer sur X pour confirmer et lancer CONFIRMER?] l'impression.

REMARQUE:

L'impression peut être interrompue en appuyant sur la touche

CODE 461 - GESTION DE L'ESPACE DISPONIBLE SUR LE JE

Cette fonction permet d'afficher les informations relatives à l'espace encore disponible sur le JE en cours d'utilisation.

Procedure d'utilisation

Pour afficher le pourcentage d'espace encore disponible sur l'écran

CODE 500 - IMPRESSION DE LA PROGRAMMATION PLU AVEC ACCES DIRECT

Cette fonction permet d'imprimer la programmation de tous PLU avec acces direct.

Procedure d'utilisation

CODE 501 - PROGRAMMATION PLU

Cette fonction permet de programmermer jusqu'à 250 PLU avec accès direct.

Paramètres programmables

Pour chaque PLU on peut programmermer plusieurs paramètres comme c'est indiqué dans le tableau suivant :

FONCTION	CHAMPS PROGRAMMABLES	RÉGLAGES D'USINE
Description PLU	Jusqu'à 29 caractères alpha numériques	PLU_1
Prix de venteliste	Jusqu'à 8 chiffres	0,00
Référence au département	Jusqu'à 2 chiffres	0

Procedure d'utilisation

1. 5 0 1 X Entre dans la programmation des PLU.
2. [numéro PLU 1-250] X Sélectionne la PLU
3. [CARACTERES ALFA-NUMÉRIQUES] Personnelisation du descriptorur
   X
4. [CARACTERES NUMERIQUES] X Reglage du prix de vente de la liste
5. [CHARACTERES NUMÉRIQUES] X Réglage du nombre de départements de réference

CODE 800 - IMPRIMER LES INFOS DES PLU BCR LUES COMME CODE

Pour imprimer lesinfos de programmation des PLU.

Procedure d'utilisation

1. *

1. • En utilisant un lecteur de codes barres, passer le lecteur optique sur le code barres de l'article à生存. Le code s'affichera sur l'écran de l'opérateur et un signal sonore indiquera que le code a bien été lu.

Pour la saisie manuelle d'un code barres, désirsir le type de code barres puis appuyer sur les [touches alphonumériques] correspondant au code à enregistrer. Appuyer sur la touche X pour confirmer et passer à la programmation de la fonction suivante.

Pour imprimer PLU selectionnee

3.

1. Continuer avec les autres PLU

Appuyer sur cette touche pour quitter la procédure d'impression et revenir au début du mode RÉGLAGE

CODE 801 - FORMATER LA ZONE PLU BCR

Il est possible d'utiliser le code de programmation CODE 801 pour restaurer les parametes programmables des PLU aux réglages d'usine.

Procedure d'utilisation

1.

Pour confirmer. Un message s'affiche sur l'écran de l'opérateur lui demandant de confirmer l'exécution de la fonction de formatage.

Annuler la demande. La caisse enregistreuse reviendra au début du mode RÉGLAGE.

Lors de cette procEDURE, il est demandé quels paramètres configurer durant le formatage:

• nombre de barèmes de prix
• longueur descripteur
• lien promo
• périodique 2.

CODE 802 -AJOUTER NOUVEAU PLUBCR

Procedure d'utilisation

1. * 8 0 2 X

1. • En utilisant un lecteur de codes barres, passer le lecteur optique sur le code barres de l'article à生存. Le code s'affichera sur l'écran de l'opérateur et un signal sonore indiquera que le code a bien été lu.

Pour saisir manuellement le code barres :

• Sélectionner le type de code barres : EAN-UPC, C39 ART., pharmacie
• Saisir le code alphanumeric de l'article à enregistrer à l'aide du pavé numérique.

• Appuyer sur la touche X pour confirmer et passer à la programmation de la fonction suivante.

• • Pour enregistrer des articles sans l'aide des code barres, désir le type C39 qui permet de saisir des chaînes descriptives d'un article ou de PLU génériques ( comme Café).

Par exemple :

• En selectionnant C39, il apparait ce qui suit sur I'ecran :

SAISIE

CODE C-39

• Saisir la chaîne descriptive souhaïée ( comme dans l'exemple : café) et appuyer sur la touche X
• Ensuite, il est demandé de saisir le CODE PLU. Saisir la description de l'article entré ( comme dans l'exemple precedént : Café). La description qui a été tapée dans le champ sera imprimée sur le ticket et montré sur le ticket affiché sur l'écran.
• Par la suite on règle les paramètres relatifs à l'article (prix, département, quantité au magasin, escorte minimale, etc.) pour associier une touche à l'article. (Pour plus d'informations consulter le chapitre sur la programmation au paragraphe "Assigner un PLU à une touche sur le panneau de commandes de vente").

Pour changer le numero du secteur auquel un PLU est associé, il faudra au préalable avoir lancé les rapportz Z (Z10) indiqués.

CODE 803 - SUPPRIMER UN PLU BCR

Procedure d'utilisation

1. *

1. • En utilisant un lecteur de codes barres, passer le lecteur optique sur le code barres de l'article à dire. Le code s'affichera sur l'écran de l'opérateur et un signal sonore indiquera que le code a bien été lu.

Pour la saisie manuelle d'un code barres, désir d'abord le type de code puis appuyer sur les [touches alphanumériques] correspondant au code à enregistrer. Appuyer sur la touche X pour confirmer et passer à la programmation de la fonction suivante.

Un message est imprimé pour indiquer que la PLU aéré supprimé.

CODE 804 - MODIFIER UN PLU BCR

Procedure d'utilisation

1.

2.

En utilisant un lecteur de codes barres, passer le lecteur optique sur le code barres de l'article à生存. Le code s'affichera sur l'écran de l'opérateur et un signal sonore indiquera que le code a bien été lu.

Pour la saisie manuelle d'un code barres, désirsir d'abord le type de code puis appuyer sur les [touches alphanumeriques] correspondant au code à enregistrer. Appuyer sur la touche pour confirmer et passer à la programmation de la fonction suivante.

3.

[CARACT. ALPHANUMERIQUES]

Pour personnelier le nouveau descripteur.

4.

[CHARACTERES NUMÉRIQUES]

Pour configurer le nouveau prix de vente. (Si DEEE activé)

5.

[CHARACTERES NUMÉRIQUES]

Pour configurer le nouveau secteur de reference.

6.

[CHARACTERES NUMÉRIQUES]

Référence promo.

Appuyer sur cette touche pour arreter la programmation du paramètre selectionné - qui restera néanmoins programme - et faire passer la caisse enregistreuse en mode RÉGLAGE.

Appuyer sur cette touche pour arreter la programmation du paramètre selectionné - qui restera néanmoins programme - et passer au même paramètre du secteur suivant.

Pour changer le numero du secteur auquel un PLU est associé, il faudra au préalable avoir lancé le rapport (Z10) indiqué en mode Z.

PROGRAMMATION DES INTERFACES SERIALLES

Dispositifs qui peuvent être branchés à la caisse enregistreuse par le biais d'interfaces sérieles comme un ordinateur portable, un lecteur de codes barres.

Les paramètres de l'interface sérieelle peuvent être configurés, respectivement, à l'aide du code 901 et du code 903.

Ave le code 902 il est possible de selectionner le dispositif avec lequel on peut brancher l'enregistreur de caisse.

Avant de brancher l'ordinateur, le lecteur de codes barres à la caisse enregistreuse, suivre les instructions ci-dessous en respectant l'ordre indiqué :

• En rangement SET avec le code de programmeaion 901 modifier eventuèlement les paramètres de l'interface de série1 ou avec le code 903 reporter les paramètres, eventuèlement programmes, à la valeur de fabrication.
  Eteindre l'enregistreur de caisse et les dispositifs à brancher
  Relier les dispositifs à l'enregistreur de caisse
  Allumer l'enregistrreru de caisse et par la suite allumer les dispositifs branchés

Pour débrancher les dispositifs de la caisse enregistreuse, suivre les instructions ci-dessous en suivant l'ordre indiqué:

• Éteindre la caisse enregistreuse puis tous les dispositifs branchés à cette dernière
• Débrancher les dispositifs de la caisse enregistreuse
• Allumer la caisse enregistreuse.

CODE 900 - IMPRIMER LA LISTE DES OPTIONS DE LA SERIE 900

Procedure d'utilisation

1.

2.

Lance l'impression

CODE 901 - CONFIGURER LES INFOS INTERFACE SERIELLE

Les valeurs configurées automatiquement sont celles par défaut. Pour modifier ces valeurs, utiliser le code 901 (interface sériele 1) ou réinitialiser à la valeur par défaut 903.

Parametri Programmabili

DESCRIPTION	Réglages d'usine pour branchement d'un ordinateur	Réglages d'usine pour branchement d'un lecteur de codes barres
Alimentation	Déactivé	Activé
Signaux du modem	Déactivé	Déactivé
Débit en bauds	De 300 à 115200	De 300 à 115200
Bits d'information	8	7
Bits d'arrêt	2	1
Parité	Non	Pair
ACQ/NONACQ écoulée	1000	0
Session écoulée	0	0
Nombre de tentatives	5	0

Les valeurs configurées automatiquement sont celles par défaut ou celles enregistrées par l'utilisateur.

Procedure d'utilisation

CODE 902 - SELECTION DU DISPOSITIF

Avec le code de programmation SET 902 il est possible de selectionner le dispositif avec lequel on peut brancher l'enregistreur de caisse.

Procedure d'utilisation

2. Il est possible de désir entre pc (1) ou bcr (2)

CODE 903 - CHARGEMENT DEFAULT DU SERIAL

Avec le code de programmation SET 903 on peut reporter les paramétres relatifs à l'interface de série aux valeurs par défaut.

Procedure d'utilisation

1. 903X
2. Pour confirmer le chargement des parametes regle par l'usine

Commande d'annulation. L'enregistreur de caisse se place au début du rangement SET.

CODE 906 - ACTIVER LE BRANCHEMENT USB

Procedure d'utilisation

1. 906X
2. Pour désactiver le branchement USB

Pour activer le branchement USB Lorsque l'interface USB est activee, l'interface serielle sur laquelle l'ordinateur est configuré est désactivée.

CODE 920 - PARAMETRES D'ACTIVATION ETH

Cette fonction permet d'activer le port réseau de type Ethernet.

Procedure d'utilisation

1. 9 2 0 X Pour désactiver la porte de réseau de type ethernet
2. 0 X Pour activer la porte de réseau de type ethernet

CODE 921 - CONFIGURATION CANAL 1 ETH

Effectuer le SET 921pour régler les paramètres du réseau ETHERNET

Procedure d'utilisation

1.

2.

3

[CLIENT]

DHCP

MANUEL

• Si dans la méthode Config. IP on règle DHCP (0), les paramètres de réseau seront régés automatiquement par le DHCP
• Si dans la méthode Config. IP on règle MANUEL (1), les paramètres de réseau doivent être insérés manuellement : ADRESSE IP, SUBNETMASK, GATEWAY

Confirmer les paramètres de réseau, sortir du milieu SET.

Effectuer le SET 933 pour vrifier les paramètres du réseau

CODE 922 - CONFIGURATION CANAL 2 WLAN

Effectuer le SET 922 pour régler les données d'accès au réseau WiFi

Procedure d'utilisation

1.

3.

4.

3

[CLIENT]

DHCP

MANUEL

Si, dans la méthode Config. IP on règle DHCP (0), les paramétres de réseau seront régés automatiquement par le DHCP
- SI dans la méthode Config. IP on règle en MANUEL (1), les paramètres de réseau doivent être insérés manuellement : ADRESSE IP, SUBNETMASK, GATEWAY

Confirmer les paramètres de réseau, sortir du milieu SET.

Effectuer le SET 933 pour vérifier les paramètres du réseau

CODE 924 - CONFIGURATION WIFI

Effectuer le SET 924 pour regler les données d'accès au réseau WiFi.

Nom reseau Wi-Fi SSD
- Cryptographie

CODE 923 - CONFIGURATION PPP
CODE 925 - CONFIGURATION ADSL
CODE 926 - CONFIGURATION FTP
CODE 927 - CONFIGURATION SNMP
CODE 928 - CONFIGURATION HSDPA
CODE 929 - CONFIGURATION VPN
CODE 930 - CONFIGURATION AVANCE

La caisse enregistreuse peut se connecteur à différents types de réseau mais, surtout : Ethernet, wifi (Wlan), protocole PPP, ADSL, FTP, HSDPA, VPN. comme pour autre dispositif vendu dans le commerce et exploitant ce type de technologies, les paramètres de configuration spécifique doivent être définis pour chacun de ces modes. Ci-après, un exemple de configuration de plusieurs interfaces.

CODE 931 - CHOISIR LE MODE DE MISE A JOUR FW

Cette fonction permet d'activer ou de désactiver le mode de mise à jour du firmware.

Procedure d'utilisation

1.

2.

AVEC CONFIRMATION; si la mise à jour du firmware est besoin, la confirmation sera demandée

1 X AUTOMATIQUE; le firmware sera mis à jour automatiquement (réglage par défaut).

CODE 932 - CHOISIR LE MODE DE MISE A JOUR DES DB

Cette fonction permet d'activer ou de désactiver le mode de mise à jour des bases de données internes de la caisse enregistreuse.

Procedure d'utilisation

1.

2.

0 X AVEC CONFIRMATION; si la mise a jour de la base de données estcision, la confirmation sera demandee

1 X AUTOMATIQUE; la base de donnée sera mise à jour automatiquement (réglage par défaut).

CODE 933 - TEST DU RESEAU

Cette commande permet de vérifier la connexion au réseau.

Procedure d'utilisation

1.

Imprime un ticket avec, comme en-tête, « IMPRESSION INFORMATIONS ConnEXION AU RÉSEAU » qui fournit les indications relatives à la connexion au réseau.

CODE 963 - V.D. OP. - ConnEXION

Cette commande active ou désactive l'affichage sur l'écran de l'opérateur des informations quand l'imprimante est régée en phase de branchement.

Procedure d'utilisation

1.

Désactive l'affichage sur l'écran de l'opérateur (Réglage par défaut)

1 X Active l'affichage sur l'ecran opérateur

2.

A. Classifications des iconônes et liste des messages promotionnels

Classifications generales des icones - catégories de marchandises

ALIMENTAIRE

• Vin
• Epicerie
  Fruits et legumes
  Gastronomie
  Boucherie
  Boucherie chevaline
  Boulangerie
  Patisserie
  Pates
• Poissonnerie
  Volaille
• Épicerie fine - Fromages
  Surgeles

1	2	11	12
LE MONDE ENTIER EN UNE BOUTEILLE	LE MONDE ENTIER EN BOUTEILLE	VIANDE FRAICHE ET NATURELLE SUR VOTRE TABLE	VIANDE FRAICHE ET NATURELLE SUR VOTRE TABLE
3	4	13	14
TOUS LES AROMES, TOUTES LES ESSENCE CHOISIS POUR VOUS	UN VASTE ASSORTIMENT DE PRODUITS POUR LA MAISON	PARFUM ET SAVEUR DES PATES FAITES MAISON	PARFUM ET SAVEUR DES PATES FAITES MAISON
ÉPICERIE		BOULANGERIE
5	6	15	16
UN POTAGER ET UN VERGER À VOITRE PORTE	UN POTAGER ET UN VERGER À VOITRE PORTE	DES DESSERTS, GATEAUX et PATISSERIES ET DE LA FANTAISE	DES DESSERTS, GATEAUX ET PATISSERIES ET DE LA FANTAISE
FRUITS ET LÉGUMES		PATISSERIE
7	8	17	18
LE PLAISIR DE SAVOURER DES BONNES CHOSES	LE PLAISIR DE SAVOURER DES BONNES CHOSES	PARFUM ET SAVEUR DES PATES FAITES MAISON	PARFUM ET SAVEUR DES PATES FAITES MAISON
GASTRONOMIE		BOULANGERIE
9	10	19	20
VIANDE FRAICHE ET NATURELLE SUR VOTRE TABLE	VIANDE FRAICHE ET NATURELLE SUR VOTRE TABLE	L'ASSURANCE D'UN POISSON ULTRA FRAIS	L'ASSURANCE D'UN POISSON ULTRA FRAIS

21

POULETS, VIANDE, IARCUTERIE, OMME DE LA FERME

VOLAILLES

22

VIANDE, CHARCUTERIE ETPOULETS COMME DE LAFERME

23

LES MEILLEURS FROMAGES PORTENT NOTRE NOM

24

LES MEILLEURS FROMAGES PORTENT NOTRE NOM

EPICERIE FINE - FROMAGES

25

LE FROID, L'AMI DU FRAIS

26

LE FROID, L'AMI DU FRAIS

SURGELES

HABILLEMENT

• Enfants - Sous-vêtements
• Chaussures - Accessoires en cuir
• Tee-shirts - Textiles
• Chapeaux - Vétements de sport
• Habilitation femme - Habilitation homme

27	28	37	38
LE MONDE DES JEUNES ENFANTS	LE MONDE DES JEUNES	Sous- VÉTÊMENTS	Sous- VÉTÊMENTS
29	30	39	40
MARCHONS ENSEMBLE	MARCHONS ENSEMBLE	SACS EN CUR CUR VERITABLE ARTICLES DE VOYAGE	SACS EN CUR VERITABLE ARTICLES DE VOYAGE GARANTIS
CHAUSSURES		ACCESSIONS EN CUR
31	32	41	42
LE HAUT QUI SAIT DISTINUER	LE HAUT QUI SAIT DISTINUER	TISSUS ULTRA TENDANCE CLASSIQUE	TISSUS ULTRA TENDANCE CLASSIQUE
TEE-SHIRTS		TEXTILES
33	34	43	44
VOUS AVEZ FAIT LE BON CHOIX	VOUS AVEZ FAIT LE BON CHOIX	SPORT ET SANTÉ VONT DE PAIR	SPORT ET SANTÉ VONT DE PAIR
LES CHAPEAUX		VÉTÊMENTS DE SPORT
35	36	45	46
RIEN QUE POUR LES FÉMMES	RIEN QUE POUR LES FÉMMES	HABILLEMON TEXCLUSIF HOMME	HABILLEMON TEXCLUSIF HOMME

TRAITEUR

Bar-Café
- Débit de boissons
- Bar à sandwich
Pizza Restaurant
- Spécialités pâtés
Snack Bar

51
52

LES GLACES CINQ ETOILES

LES GLACES CINQ ETOILES

GLACIER
53

PASSEZ UN BON MOMENT EN BONNE COMPAGNIE

PASSEZ UN BON MOMENT EN BONNE COMPAGNIE

BAR A SANDWICH
55

A VOTRE SERVICE VEC NOTRE QUALITE COURTOISIE

56

A VOTRE SERVICE AVEC NOTRE QUALITE ET COURTOISIE

PIZZA RESTAURANT
47

VOTRE LIEU DE RENDEZ-VOUS

VOTRE LIEU DE RENDEZ-VOUS

BAR-CAFE
57

UN FIL CONTINU DE PATES ET DE FANTAISIE

58

UN FIL CONTINU DE PATES ET DE FANTAISIE

49

PASSEZ UN BON MOMENT EN BONNE COMPAGNIE

PASSEZ UN BON MOMENT EN BONNE COMPAGNIE

SPECIALITES PATES
59

A VOTRE SERVICE AVEC NOTRE QUALITE ET SYMPATHE

DEBIT DE BOISSONS
SNACK BAR

60

A VOTRE SERVICE AVEC NOTRE QUALITE ET SYMPATHIE

CONSTRUCTION - FOURNISSEURS DE PEINTURES

• Peintures
  Briques - Ciment
  Marbre-Carrelage
  Papiers à tapisser - Moquettes
• Sanitaires - Accessoires de salle de bain

61

DU RECHERCHE ET DE L'EXCLUSIF POUR DES PERSONNELLES EXCEPTIONNELLES

JOAILIERIE

65

ABSOLUMENT TOUT POUR UN MONDE COLORE

PEINTURES

62

LE CHARME
AUTHENTICQUE
DES
DES OBJECTS
DANTAN

BRIQUES

66

CONSTRuire EN TOUTE SECURTE

BRIQUES - CIMENT

63

DU RECHERCHE ET DE L'EXCLUSIF POUR DES PERSONNES EXCEPTIONNEL

ORFEVERIE

64

LE MEILLEUR RIEN QUE POUR VOUS

ORFEVRERIE

67

MATERIALAUX RAFFINES POUR FOURSISSEURS

MARBRE-CARRELAGE

68

LE CHOIX
AUTHENTICQU
E POUR
DES
FOURNITURES

PAPIERS A TAPISSER - MOQUETTES

69

LECHOIX
AUTHENTICQU
EPOURDES MEUBLES RAFFINES

SANITAIREs - ACCESSORIES DE SALLE DE BAIN

DES BIENS INESTIMABLES

Joaillerie
Antiquités
Orfeverrie
Horloges et montres

70

UN MAGASIN HAUTE FIDELITE

ACCESSIONS RADIO HF

71

UN MAGASIN HAUTE FIDELITE

CASSETTES VHS

72

LE MAGASIN
QUI VOUS
AIDE ET VOUS
CONSEILLE

ORDINATEURS ET ACCESSOIRES

73

UN MAGASIN HAUTE FIDELITE

CD - DISQUES

74

LE MAGASIN
QUI VOUS
AIDE ET VOUS
CONSEILLE

ACCESSIONS POUR LA MAISON

75

UN MAGASIN HAUTE FIDELITE

RADIOS - TELEVISIONS

76

VOTRE
MUSIQUE EN
HARMONIE

INSTRUMENTS DE MUSIQUE

ÉLECTRONIQUE

• Accessoires radio HF
  Cassettes VHS
• Ordinateurs et accessoires
  Cassettes audio - Disques
• Accessoires pour la maison
• Radios - Televisions
• Instruments de musique

ÉLECTRONIQUE

École et bureauique
Bureauique
Jouets
- Livres - Parfums

COSMÉTIQUE

Bijouterie mode
- Produktions naturels
Cosmetique

77

TOUT

POUR LA MAISON, LE BUREAU ET LECOLE

ECOLE ET BUREAUTIQUE

78

TOUT

POUR LA MAISON, LE BUREAU ET

BUREAUTIQUE

81

DES

CREATIONS INNOVANTES, EXCLUSIVE

ET

INHABITUELL

BIOUTERIE MODE

82

LA NATURE, SES HERBES ET SES

PRODUITS NATURELS

PRODUITS A BASE DE VEGETAUX

79

UN MONDE FABULEUX POUR LES JEUNES ET... LES MOINS JEUNES

JOUETS

83

UNESPACE

POUR LA BEAUTE ET LES SOINS DU CORPS

COSMETIQUE

80

UN LIVRE POUR UN AMI

LIVRES

84

UN ESPACE POUR LA BEAUTE ET LES SOINS DU CORPS

PARFUMS

ANIMAUX JARDINAGE AUTOMOBILE - MOTOS - VÉLOS

• Accessoires pour animaux
• Animaux domestiques

• Poissons et aquariums

• Accessoires pour le jardinage

• Equipements et fertilisants

• Fleurs et plantes

• Accessoires auto et pieces détachées

• Accessoires motos/velos detachedes

85

TOUT
POUR
NOS
AMIS

TOUT POUR LES DEUXROUES

VELOS

PHOTOGRAPHIE - OPTIQUE

• Equipement video - photo - optique
• Instruments scientifique

94

VOS PHOTOS MERITENT CE QUIL YA DE MIEUX

EQUIPMENTVIDEOPHOTOOPTIQUE

95

UN VASTE ASSORTIMENT DE PRODUITS RIEN QUE POUR VOUS

INSTRUMENTS SCIENTIFIQUES

96

TOUT POUR UNE MAISON CCUEILLANTE

ACCESSIONS POUR LA MAISON

97

TOUT
POUR
TOUT TYPE
DINSTALLATION

MATERIAL DE PLOMBERIE

CHAUFFAGE

98

TOUTPOUR TOUTTYPE DINSTALLATION

SOIRES

• Accessoires pour la maison
• Matériel de plomberie
• Chauffage
• Quincaillerie
  Matériel électrique
• Produits industriels en métal

98	102	105
TOUT POUR TOUT TYPE D INSTALLATION	CADRES - PHOTOS - POSTERS	L'ART DE L'ÉCLAIRAGE
99	103	106
QUINCAILLERIE	BOIS - CHARPENTERIE	BIJOUX INTEMPOR ELS
100	104	PORCELAIN - POTERIE
TOUT POUR TOUT TYPE D INSTALLATION	ACCESSOIRS POUR LA MAISON ET LE BUREAU	LE VERRE SOUS TOUTES SES FORMES
MATERIEL ELECTRIQUE		VERRE
101
UN VASTE ASSORTIMEN T DE PRODUITS RIEN

BOIS - ARTICLES VERRES - CERAMIQUE

Cadres - Photos - Posters
Bois - Charpenterie
- Accessoires pour la - Verre maison et le bureau

Appareils d'éclairage
- Porcelaine - Poterie

108	110	115
JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NoEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL JOYEUX NOEL	UN JOUR À NE PAS OUBLIER SAINT-VALENTIN CARNIVAL 112 FÉTE DE LA FÉME 113 FÉTE DES PERES BONNE FÉTE PAPA FÉTE DES PÉRES 114 JOYEUS ES PÔUES	FÉTE DES MÈRES BONNE FÉTE MAMAN FÉTE DES MÈRES 116

B. Messages d'erreur

Les tableaux suivants reportent les messages aussi bien en impression que sur l'écran de l'opérateur et qui indiquent les conditions d'erreur.

Messages imprimes

POUR TOUS CES MESSAGES APPELER L'ASSISTANCE TECHNIQUE

Messages et conditions d'erreur operateur

Les messages d'erreur sont indiqués ci-dessous, ceux qui sont imprimés ainsi que ceux qui sont affichés à l'écran.

MESSAGESSURLERAPPORT"Z10"

MESSAGE	CONDITIONS DANS LESQUELLES IL SE PRODUIT	SUPPRESSION
PROCHAIN EPUISEMENT EJ	L'appareil D.G.F.E. a presque atteint sa capacitéemaxile.	-
REEMPLACER DISPOSITIF EJ	L'appareil D.G.F.E. a atteint sa capacitéemaxile	Fermeture des données actuelles et remplacement du dispositif D.G.F.E.

Messages sur les rapports de lecture du d.g.f.e. et dans les tendances dans la mémoire fiscale

MESSAGE	CONDITIONS DANS LESQUELLES IL SE PRODUT
ERREUR INTEGRITE	Des dysfonctionnements ont été détectés : - dans le contrôle de cohérence entre les données enregistrées sur l'EPROM fiscale et la Mémoire Permanente de Détail. - dans le contrôle des données enregistrées dans la mémoire permanente de détail.
(EMPREINTE)	Les parenthèses identifient une opération de lecture d'un dispositif enregistré sur d'autres compteurs fiscaux.

Erreurs éliminables grâce à l'intervention de l'opérateur

MESSAGESSURLERAPPORT"Z10"

MESSAGE		CONDITIONS DANS LESQUELLES IL SE PRODUIT	SUPPRESSION
CAPACITE DEPASS.		Apparait lorsque la capacité de caractères admise est dépassée, par exemple dans les descriptorurs en mode SET.	Appuyer sur la touche	C
QUANTITE DEPASS.		Apparait lorsqu'une opération arithmetique a générau débordement sur un totalisateur de la caisse enregistreuse.	Appuyer sur la touche	C
ERREUR SEQUENCE		Apparait lorsque la série des touches n'est pas prise en compte dans l'état actuel de la machine.	Appuyer sur la touche	C
TICKET OUVERT		Apparait dans l'état d'un reçu ouvert, de sorte que l'opération demandée n'est pas autorisée tant qu'elle n'est pas fermée.	Appuyer sur la touche	C
NON GERE		Apparait lorsqu'un code non géré est introduit	Appuyer sur la touche	C
QUANTITE=0		Apparait lorsqu'il faut saisir la quantité et que l'utilisateur poursuit l'opération sans la saisir, par exemple lors de l'opération avec touche X	Appuyer sur la touche	C
LIMITE SUP	(HALO)	Apparait lorsque le prix de vente de l'article est plus élevé que le prix maximum (HALO) programmes.	Appuyer sur la touche	C
LIMITE INF	(LALO)	Apparait lorsque le prix de vente de l'article est moins élevé que le prix minimum (LALO) programmes.	Appuyer sur la touche	C
			Appuyer sur la touche	C
MESSAGE			CONDITIONS DANS LESQUELLES IL SE PRODUIT	SUPPRESSION
QUANTITE DEPASS.	Apparait lorsqu'un overflowt se produit sur le totalisateur des quantités à la suite d'opérations arithmetiques.	Appuyer sur la touche	C
NON AUTORISE	Apparait lorsqu'une opération n'est pas autorisée	Appuyer sur la touche	C
CONFIG. - PRIX	Apparait lorsqu le prix du département saisi n'est pas programmé.	Appuyer sur la touche	C
AUCUNE TVA	Apparait dans un état de connexion au taux de TVA nonprésent.	Appuyer sur la touche	C
ERREUR MONTANT	Apparait lorsque le montant saisi est incorrect.	Appuyer sur la touche	C
MONTANT XX NEG.	Apparait dans une condition de contrepartie vendue sur le taux TVA xx négatif. Il peut étreffiché pendant le paiement ou la réduction/augmentation sur le subtotal.	Appuyer sur la touche	C
MONTANT = 0	Apparait lorsque les taux de TVA ne sont pas positifs ou lorsque le total des reçus est nul.	Appuyer sur la touche	C
PRIX DEPASSE	Apparait lorsqu le montant de la réduction introduite est supérieur à la limite de prix fixée pour l'article vendu.	Appuyer sur la touche	C
RETOUR A REG.	Apparait lorsque, le reçu de vente ouvert, on change le mode opérationnel de la caisse enregistreuse.	Appuyer sur la touche
FIN PAPIER COUVERCLE OUVERT	Apparait lorsqu le couvercle de l'imprimante est ouvert.	Fermer le couvercle
FIN PAPIER COUVERCLE OUVERT	Apparait dans la condition de FIN PAPIER RECU (bloquant).	Remplacer le rouleau de papier
IMPR. RAP. Z10	Apparait lorsqu le rapport de clôture fiscale (Z10) doit être effectué afin de pouvoir effectuer l'opération demandée par l'utilisateur	Appuyer sur la touche	C
DIFF. DATES > 2 JJ	Apparait lorsqu, lors de l'exécution d'un rapport de clôture fiscale Z10, la date actuelle est supérieure d'au moins 2 jours par rapport à la date du rapport Z10 précédent exécuté.	Appuyez sur la touche	C ou sur la touche.

MESSAGE	CONDITIONS DANS LESQUELLES IL SE PRODUIT	SUPPRESSION
VAL. ERRONE	Apparait si une valeur non valide est saisie, par exemple, parce qu'elle se situe en dehors de la plage des valeurs autorisées.	Appuyer sur la touche C
CODE ERRONE	Apparait en cas de signalisation d'un code d'identification fiscal erroné à la suite du contrôle de validité qui est exécuté après la saisie par l'utilisateur.	Appuyer sur la touche C
ACTIVER LOGO	Apparait lorsqu'une demande est faite pour activer l'exécution de l'impression du logo si elle n'est pas encore activée lors de la sélection du numéro de logo souhaité.	Appuyer sur la touche C
FIN MEMOIRE	Apparait lorsque sur la mémoire fiscale la zone destinée au stockage est épuisée. Dans le cas où on dépasse la capacité d'environ 3000 clôtures.	Fin de vie du produit One ne peut qu'exécuter les seuilsrends fiscaux en mode SET.
RETABLIS EPUISES	Apparait lorsque le nombre maximum de 140 DGFE est dépassé.
PAS DE PERIPH	Apparait en cas d'erreur interne effaçable au moyen de la touche C	Appuyer sur la touche C
ERR. BRULURE	Apparait dans tous les cas où le compteur ne parvient pas à écrire l'EPROM fiscal.	Restaurer la mémoire fiscale
EPROM	Apparait en cas de dysfonctionnement de l'EPROM fiscale.	Vérifier le cable de connexion de la plaque de mémoire EPROM fiscale. Restaurer la mémoire fiscale.

ERREURS RELATIVES AU D.G.F.E. SUPPRIMABLES GRÂCE À UNE INTERVENTION

MESSAGE	CONDITIONS DANS LESQUELLES IL SE PRODUIT	SUPPRESSION
CONF. N° TVA/CF	Affché sur l'écran de l'opérateur sur demande d'initialisation d'un nouveau D.G.F.E. On vous demandera de confirmer votre numéro de TVA ou votre numéro d'identification fiscale.	Appuyer sur la touche C
JOURNAL ABSENT	Apparaît quand un D.G.F.E. n'est pas inséré dans le compteur fiscal.	Insérer le D.G.F.E.
DGFE EPOUISE	Apparaît lorsque l'espace pour l'enregistrement dans le journal électronique est écuisé.	Appuyer sur la touche
PAS POSSIBLE	Apparaît lorsqu'une opération n'est pas possible pendant la phase d'INITIALISATION du D.G.F.E. ou en cas de D.G.F.E. inutilisables ou s'ils ne sont pas les leurs.	Appuyer sur la touche
J. AUTRE CAISSE APPUYER JOURN.	Affché sur l'écran lorsque le journal électronique provient d'un autre enregistrateur.	Insérer le D.G.F.E. correct

C. Resolution des anomalies

PROBLEM	CAUSE POSSIBLE	ACTION CORRECTIVE
La machine ne s'allume pas.La machine n'assure pas les fonctions demandées.	Manque de couranttemporaire lors del'exécution d'une opération sur la machineDéconnexion et reconnexion du cable d'alimentation trop rapide.	Débrancher le cable de la prise électrique,attendre 10 secondes environ,réinsérer le cable dans la prise électrique et appuyer sur la toucheSi cette action n'a pas d'issue positivecontacter l'Assistance Technique.
Interruption du branchement avec la machine branchée à l'ordinateur.	Ouverture /fermeture du couvercle dupapier durant l'exécution d'une opération sur la machine.Réception d'ordinateur de séquen ces ou commandes incorrectly.	Vérifier la fermeture du couvercle papier.Vérifier que les commandes SW sont correctes (seulément en branchement).Changer le rangement de la machine et nous reporter au rangement COM.
L'écran opérateur affiche des messages d'erreur relatifs au DGFE.	La carte multimédia est endommagée.	Débrancher le cable de la prise électrique,attendre 10 secondes environ et réinsérer le cable dans la prise électrique et appuyer sur la toucheSi cette action n'a pas d'issue positivecontacter l'Assistance Technique.
La machine se rallume après avoir étéint en appuyant sur le bouton	La touche a été pressée trop longtemps.	Relâcher la touche quand, sur l'écran opérateur, le message suivant s'affiche "arrêt en cours".
Condition de "fin papier". On ne peut pas éteindre la machine à l'aide du bouton	Comportement correct.	Insérer un nouveau rouleau de papier et finir l'opération.

D. Characteristiques techniques

Caracteristiques du Produit

Carrosserie

Boitier et couvercle en résine.
- Compartiment pour rouleau de papier avec accès à fente pour introduction de carte à puce SD.

Modules

• Clavier à 30 touches résistant à l'eau.
• Ports disponibles : 1 Ethernet RJ45, 1 série RS232 RJ45, 1 tiroir RJ12 avec, USB Host type A e micro-B USB, Power jack.
• 2 Afficheurs graphiques pour l'opérateur et pour le client (DOT MATRIX 144x32) avec possibilité d'affichage de 16 caractères sur deux lignes.
• Micro SD accessible depuis l'extérieur.

• Imprimante:

• Définition 203 dpi, 0,125 mm H x 0,125 mm V.
  Vitesse jusqu'à 100 mm/sec.
  Champ d'impression 48 mm.
  Largeur du rouleau 58mm (57,5 tol. 5% ).

• Diamètre du rouleau jusqu'à 47 mm.
• Police 2, Olivetti normaux et double hauteur, gras, majuscule et minuscule.
• Chargement papier easy loading.
  Massicot manuel.

Caracteristiques Électriques

Données d'Alimentation

Alimentation: 12V - 3,33 A (40W).

Capacité de la Batterie en Option

• Autonomie équivalente à l'émission d'environ 3000 tickets (ticket standard de 15 lignes et 15 crt/ligne).
  Temps moyen de recharge en veille 3h.
  Temps de recharge en cas d'extinction prolongée de 3 h.

Caracteristiques Environnementales

• Fonctionnement :

Température de 0^ à 40^ (sédentaire). de -10^ à 45^ (ambulante).

Taux d'humidité de 20 % à 85 %.

Stockage:

Température de -15 °C à 40 °C.

Taux d'humidité de 5 % à 90 %.

Transport:

Température de -15 °C à 55 °C.

Taux d'humidité de 5 % à 90 %.

Dimensions et Poids

Hauteur: 94 mm; Largeur: 114 mm; Profondeur: 231 mm; Poids: 0,51 kg.

DIRECTIVE 2012/96/UE SUR LE TRAITEMENT, LA COLLECTE, LE RECYCLAGE ET LA MISE AU REBUT DES EQUIPIEMENTS ELECTRIQUES ET ELECTRONIQUES ET DE LEURS COMPOSANTS

1. POUR LES PAYS DE L'UNION EUROPEENNE (UE)

Il est interdit demettre au rebut tout équipement electrique ou electronique avec les déchets
municipaux non triés : leur collecte séparée doit être effectuee. L'abandon de ces équipements dans
des aires non appropriées et non autorisées peut nuire gravement à l'environnement et à la santé.
Les transgasseurs s'exposent aux sanctions et aux dispositions prévues par la loi.

POUR METTRE CORRECTEMENT NOS EQUIPEMENTS AU REBUT, VOUS POUVEZ EFFECTUER L'UNE DES OPERATIONS SUIVANTES :

a) Adressez-vous aux autorités locales, qui vous fourniront des indications et des informations pratiques sur la gestion correcte des déchets (emplacement et horaire des déchetteries, etc.).
b) A l'achat d'un de nos équipements, remettez à notre revendeur un équipement usage, analogue à celui acheté.

Le symbole du contenteur barre, indiqué sur l'équipement, a la signification suivante :

• Au terme de sa durée de vie, l'équipement doit être remis à un centre de collecte approprié, et doit être traité séparément des déchets municipaux non tries;
• Olivetti garantit l'activation des procédures de traitement, de collecte, de recyclage et de mise au rebut de l'équipement, conformément à la Directive 2012/96/UE (et modifications successives).

2. POUR LES AUTRES PAYS (NON UE)

Le traitement, la collecte, le recyclage et la mise au rebut des équipements électriques et électroniques doivent être effectués conformément à la loi en vigueur dans chaque pays.

DIRECTIVE 2006/66/CE RELATIVE AUX PILES ET ACCUMULATEURS AINSI QU'AUX DECHETS DE PILES ET D'ACCUMULATEURS

INFORMATIONS

Applicable dans les pays de l'Union europeenne et dans les pays qui utilisent des systèmes de tri sélectif Le symbole reporté sur les batteries, sur l'emballage ou sur la documentation signifie que les batteries fournies avec le produit ne doivent pas être mises au rebut avec les déchets municipaux non triés mais que leur collecte séparée doit être effectue. Il faut déposer la batterie usagée dans les points de collecte agréés. La mise au rebut incorrecte peut avoir des effets dangereux sur l'environnement et sur la santé. La présence des symboles chimiques Hg (mercure), Cd (cadmium) et Pb (plomb) indique que la batterie contient la substance mentionnée dans des quantités supérieures aux prescriptions de la directive.

Olivetti S.p.A.

Tous droits réservés

Le constructeur se reserve le droit d'apporter des modifications au produit décrit dans cette documentation à tout moment et sans préavis.

Tous droits réservés. Aucune partie de ce document ne peut être reproductive ou transmise sous chaque forme ou par chaque moyen que ce soit, électronique ou mécanique, tel que par photocopie, enregistrement ou par un système quelconque de stockage et de rappel des informations, sans l'autorisation écrite de l'éditeur
