PEXUSB3S11 - Carte d'extension informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Contrôleur USB 3.0, 1 port USB 3.0, compatible avec USB 2.0 et USB 1.1
Utilisation	Ajoute un port USB 3.0 à un ordinateur via un slot PCI Express
Maintenance et Réparation	Installation simple, pas de maintenance requise, mise à jour des pilotes recommandée
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité USB
Informations Générales	Compatible avec Windows et Linux, dimensions compactes, garantie limitée

FOIRE AUX QUESTIONS - PEXUSB3S11 StarTech.com

Qu'est-ce que le StarTech.com PEXUSB3S11 ?

Le StarTech.com PEXUSB3S11 est une carte d'extension USB 3.0 qui permet d'ajouter des ports USB supplémentaires à votre ordinateur via un slot PCI Express.

Comment installer le StarTech.com PEXUSB3S11 ?

Pour installer la carte, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI Express disponible et fermez le boîtier. Ensuite, démarrez l'ordinateur et installez les pilotes nécessaires.

Le StarTech.com PEXUSB3S11 est-il compatible avec tous les systèmes d'exploitation ?

La carte est généralement compatible avec les systèmes d'exploitation Windows et Linux. Vérifiez la documentation du produit pour des informations spécifiques sur la compatibilité.

Quels sont les ports disponibles sur le StarTech.com PEXUSB3S11 ?

Le StarTech.com PEXUSB3S11 dispose de 2 ports USB 3.0 qui permettent des transferts de données rapides.

Pourquoi mon ordinateur ne reconnaît-il pas le StarTech.com PEXUSB3S11 ?

Assurez-vous que la carte est correctement installée dans le slot PCI Express et que les pilotes sont correctement installés. Vérifiez également si le slot fonctionne avec une autre carte.

Puis-je utiliser des périphériques USB 2.0 avec le StarTech.com PEXUSB3S11 ?

Oui, le StarTech.com PEXUSB3S11 est rétrocompatible avec les périphériques USB 2.0 et USB 1.1.

Que faire si les ports USB ne fonctionnent pas correctement ?

Essayez de redémarrer votre ordinateur, de vérifier les connexions des périphériques, ou de tester les ports avec d'autres appareils. Vous pouvez également essayer de réinstaller les pilotes.

Où puis-je trouver les pilotes pour le StarTech.com PEXUSB3S11 ?

Les pilotes peuvent être téléchargés à partir du site web de StarTech.com dans la section de support ou de téléchargement.

Y a-t-il une garantie pour le StarTech.com PEXUSB3S11 ?

Oui, le StarTech.com PEXUSB3S11 est généralement livré avec une garantie limitée, consultez la documentation du produit pour plus de détails.

MODE D'EMPLOI PEXUSB3S11 StarTech.com

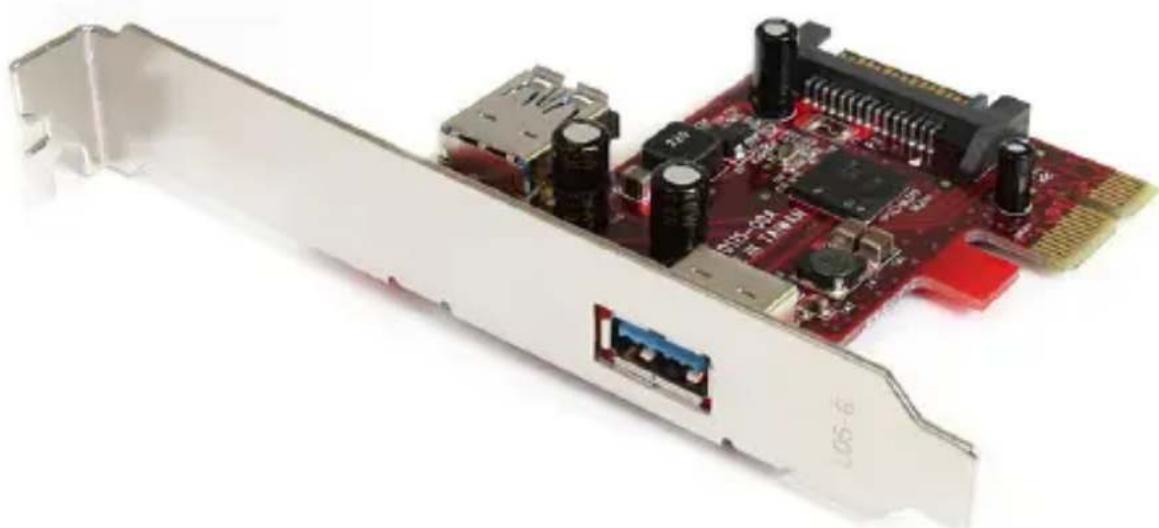

Carte PCI Express à USB 3.0 SuperSpeed 1-Port Interne, 1-Port Externe

PEXUSB3S11

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visitor www.startech.com

Déclaration de conformité FCC

Cet équipement a ete teste et declare conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règes FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilise conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipment hors tension, l'utilisateur est encouraged à essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire reference à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction. 1

Contenu de l'Emballage 1
Configuration Requise. 1
Vue du PEXUSB3S11 2

Installation 3

Installation du Matériel 3
Installation du Logiciel 4
Vérification de l'Installation 4

Specifications. 5

Informations sur la Garantie 6

Introduction

Cette carte adaptateur SuperSpeed USB 3.0 de StarTech.com vous permet d'acceder à vos données et transférer des fischiers beaucoup plus rapidement qu'avec l'USB 2.0! La nouvelle norme USB 3.0 supporte des taux de transfert allant jusqu'à 5 Gbps, tout en offrant la connectivite et la prise en charge pour les péripériques USB 2.0 (480Mbps) et 1.1 (12Mbps) plus anciens. En plus d'offrir un taux de transfert bien plus rapide, la carte USB 3.0 PEXUSB3S2 fournit également une puissance de 900mA par port USB, permettant a plus de péripériques externes de fonctionner sans avoir besoin d'une source d'alimentation externe.

Contenu de l'Emballage

• 1 x Carte PCI Express USB 3.0
• 1 x Support Profil bas
  1 x CD d'Installation Pilot
• 1 x Manuel d'Instruction

Configuration Requise

• Système informatique compatible PCI Express avec emplacement disponible
• Microsoft® Windows® XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit)

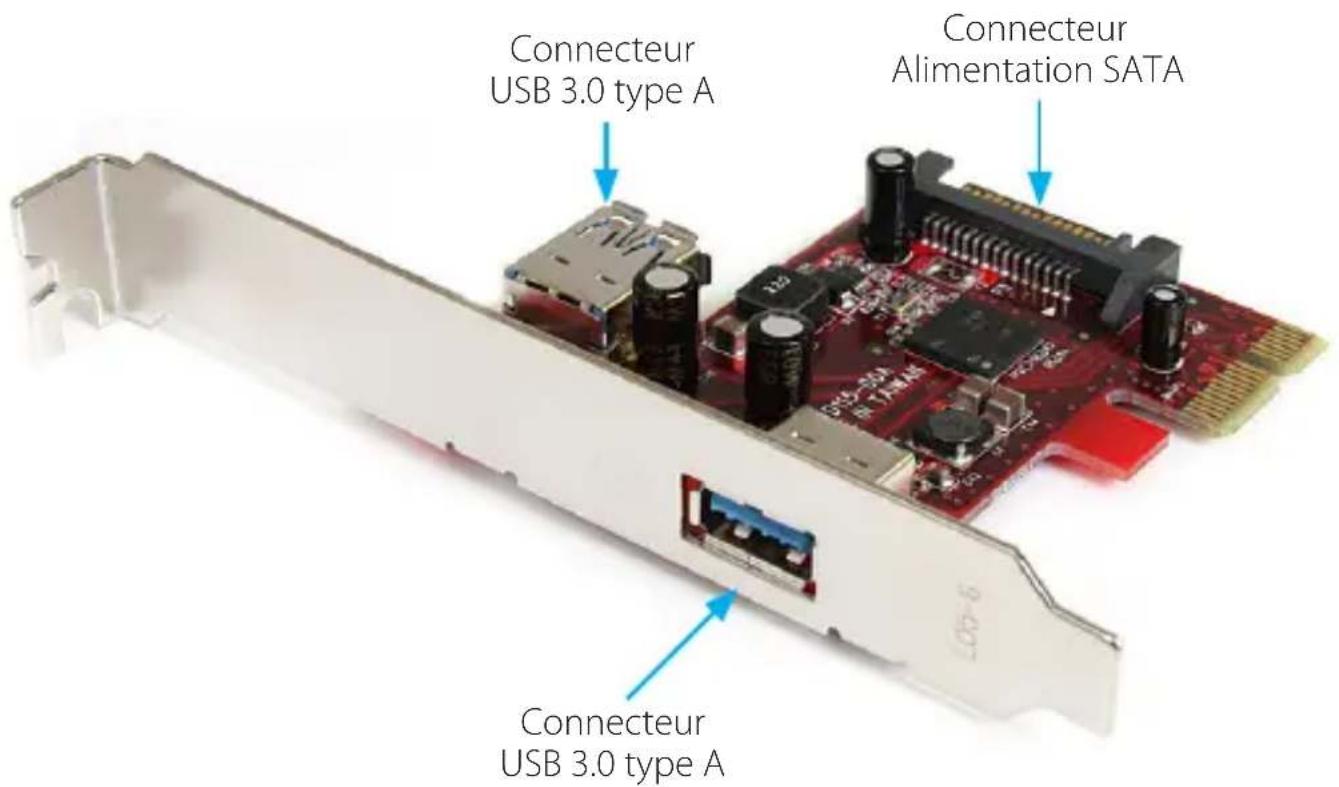

Vue du PEXUSB3S11

Installation

ATTENTION! Les cartes PCI-Express, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous étés déchargé d'électricité statique avant de toucher au chassis de l'ordinateur et à la carte. StarTech.com vous recommende de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre ( comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipulier la carte par les bords et non par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc.) Débranchez le cable d'alimentation à l'arrête de l'alimentation de l'ordinateur et déconnectez tous les périphériques.
2. Retirez le capot du boitier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI Express ouvert et retirez le couvercle métallique à l'arrête du boîtier de l'ordinateur (Se référer à la documentation de votre système informatique pour plus de détails.). Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (emplacements x4, x8 ou x16).
4. Insérez la carte dans l'emplacement PCI Express disponible et fixez le support à l'arrête du boîtier.

NOTE: Si vous installez la carte dans un système profil bas, enlevez les vis qui retientment le support plein profil de la carte et remplacez par le support profil bas inclus.

1. OPTIONNEL: Branchez un connecteur d'alimentation SATA de l'alimentation de l'ordinateur au connecteur d'alimentation SATA à 15 broches sur la carte.
2. Replacez le capot sur le boitier de l'ordinateur.
3. Insérez le cable d'alimentation dans la prise d'alimentation et rebranchez tous les autres connecteurs retires à l' étape 1.

Installation du Logiciel

Windows XP/Server 2003/Vista/7

1. Une fois que l'ordinateur a demarré et que le système d'exploitation est complètement charge, insérez le CD de pilote fourni dans le lecteur CD/DVD de l'ordinateur.
2. L'Autorun devrait vous donner la possibilité de parcourir les fichiers sur le CD ou d'ouvrir automatiquement le CD.
3. Si I'Autorun ne démarre pas, allez dans "Poste de travail" et accédez au lecteur CD/DVD.
4. Executez le fjichier "setup.exe"itué dans "USB3.0 Host \ NEC". Suivez les instructions à l'écran pour terminer l'installation du pilote.

Vérification de l'Installation

Windows XP/Server 2003/Vista/7

1. A partir du bureau principal, faites un clic droit sur "Poste de travail" ("Ordinateur" dans Vista/7), puis selectionnez Gérer.
2. Dans la fenêtre Gestion de l'ordinateur, Sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.
3. Dans le Gestionnaire de périphériques, sous la catégorie Universal Serial Bus Controllers, vous devriez voir les nouvelles entrées pour la carte contrôleur USB 3.0.

Specifications

Interface Bus	PCI Express 2.0 (x1 connecteur emplacement)
	USB 3.0 révision 1.0
Facteur de Forme Profil Complet/Bas
Chipset ID Renesas / NEC - uDP720202
Connecteurs	1 x USB 3.0 type A (interne)
	1 x USB 3.0 type A (externe)
	1 x Alimentation SATA 15-broches
Taux Maximum de Transfert de Données USB 3.0 : 5Gbps
Température de Fonctionnement 0°C ~ 50°C (32°F ~ 122°F)
Température de Stockage -20°C ~ 60°C (-4°F ~ 140°F)
Humidité 0% ~ 85% HR
Dimensions 121.0mm x 76.0mm x 19.0mm
Poids 40g
Systèmes d'Exploitation Compatibleles	Windows XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit)

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les defaults de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultat de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
