MODE D'EMPLOI ET1CHEXVT WHIRLPOOL

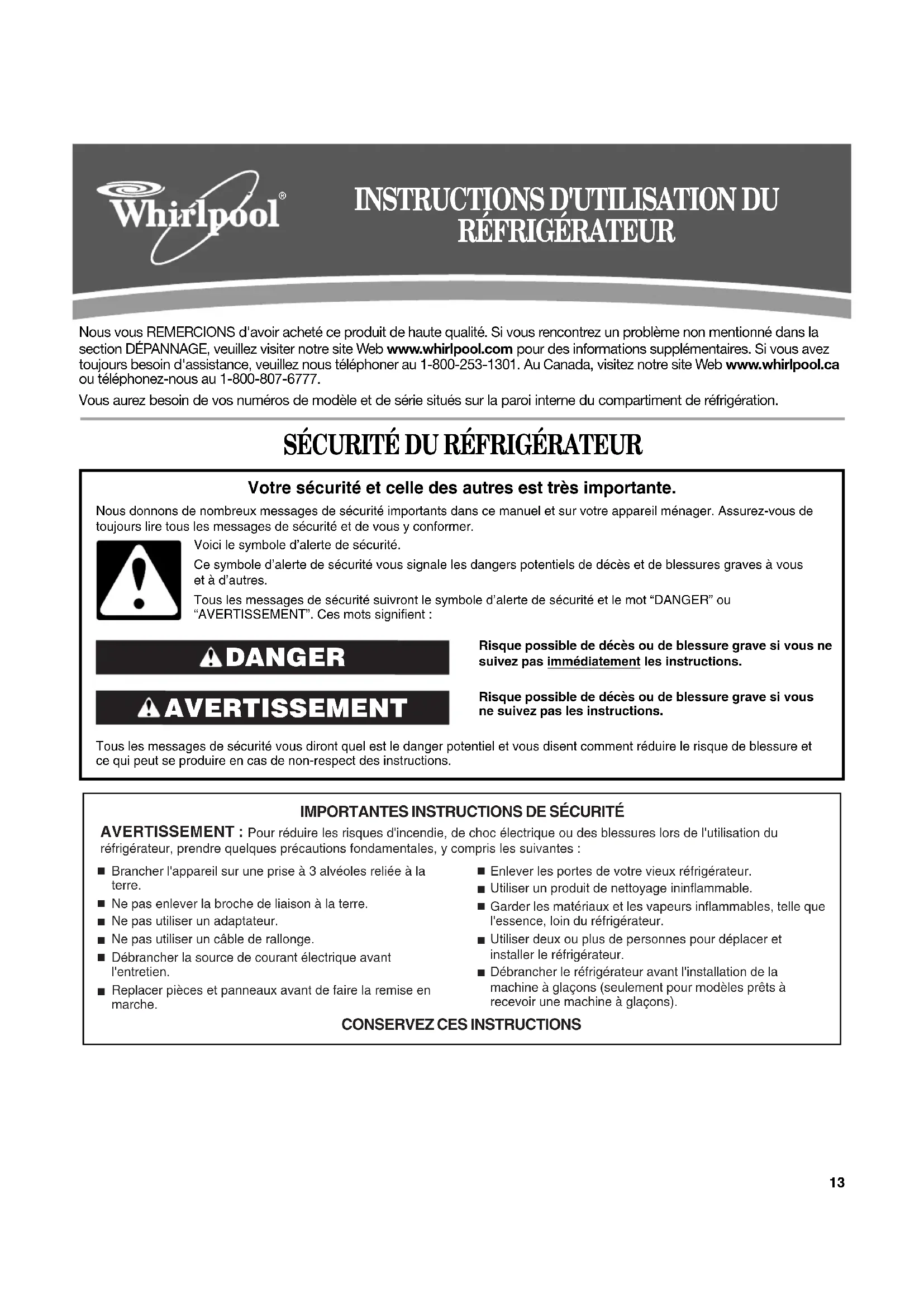

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Débrancher la source de courant électrique avant l'entretien. Replacer pièces et panneaux avant de faire la remise en marche. Enlever les portes de votre vieux réfrigérateur. Utiliser un produit de nettoyage ininflammable. Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur. Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons).14 INSTRUCTIONS D'INSTALLATION Déballage du réfrigérateur Retirer les matériaux d’emballage Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir la section “Sécurité du réfrigérateur”. IMPORTANT : Ne pas enlever le dispositif de refoulement de l’air en mousse blanche de derrière le panneau de commande sur le plafond du réfrigérateur. Si le dispositif est enlevé, de la glace peut se former en provenance du congélateur et causer la formation de glaçons. Nettoyage avant l’utilisation Après avoir enlevé tous les matériaux d’emballage, nettoyer l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de nettoyage dans la section “Entretien du réfrigérateur”

Exigences d'emplacement Pour obtenir une aération appropriée pour votre réfrigérateur, laisser un espace de ½" (1,25 cm) de chaque côté et au sommet. Si vous installez votre réfrigérateur près d'un mur fixe, laisser un minimum de 2" (5,08 cm) du côté des charnières (certains modèles nécessitent davantage d'espace) pour permettre à la porte de s'ouvrir sans obstruction. Si votre réfrigérateur comporte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les connexions des conduits d'eau. Mise au rebut de votre vieux réfrigérateur IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.Avant de jeter votre vieux réfrigérateur ou congélateur :■ Enlever les portes.■ Laisser les tablettes en place de sorte que les enfants ne puissent pas y pénétrer facilement. AVERTISSEMENT Risque de suffoquerEnlever les portes de votre vieux réfrigérateur.Le non-respect de cette instruction peut causer un décès ou des lésions cérébrales. AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.Déplacement de votre réfrigérateur :Votre réfrigérateur est lourd. Lors du déplacement du réfrigérateur pour le nettoyage ou le service, veiller à protéger lle plancher. Toujours tirer le réfrigérateur tout droit lors du déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.Importants renseignements à savoir au sujet des tabletteset des couvercles en verre :Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Un soin spécial s’impose lors de leur déplacement pour éviter l’impact d’une chute.Risque d'explosionGarder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie. AVERTISSEMENT15 REMARQUE : Il est recommandé de ne pas installer le réfrigérateur près d'un four, d'un radiateur ou de toute autre source de chaleur. Ne pas installer le réfrigérateur dans un endroit où la température baissera au-dessous de 55°F (13°C). Spécifications électriques Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée. Méthode recommandée de mise à la terre Une source d'alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge. REMARQUE : Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, tourner la commande (réglage du thermostat du réfrigérateur ou du congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite le réfrigérateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d'alimentation électrique et tourner de nouveau la commande (réglage du thermostat du réfrigérateur ou du congélateur selon le modèle) au réglage désiré. Voir “Utilisation des commandes”. Spécifications de l’alimentation en eau Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici. OUTILLAGE REQUIS : REMARQUE : Votre marchand de réfrigérateurs présente une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement. IMPORTANT : ■ Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie. ■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation. Pression de l'eau Une alimentation en eau froide avec une pression entre 30 et 120 lb/po

(207 et 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé. Alimentation en eau par osmose inverse IMPORTANT : La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivée d'eau du réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa). Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 à 414 kPa). Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po

(276 à 414 kPa) : ■ Vérifier si le filtre à sédiments du système d'osmose inverse est bloqué et le remplacer si nécessaire. ■ Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

2" (1,25 cm)2" (5,08 cm) AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. ■ Tournevis à lame plate ■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou deux clés à molette ■ Tourne-écrou de ¹⁄₄" ■ Foret de ¹⁄₄" ■ Perceuse sans fil16 Raccordement de la canalisation d'eau Lire toutes les instructions avant de commencer.IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt). Raccordement à une canalisation d’eau 1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.3. Trouver une canalisation d’eau froide verticale de ¹⁄₂" à 1¹⁄₄" (1,25 cm à 3,18 cm) près du réfrigérateur. IMPORTANT :■ Assurez-vous qu'il s'agit d'un conduit d'eau froide.■ Un conduit horizontal fonctionnera, mais percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet d’arrêt.4. Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance entre le point de connexion inférieur gauche à l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄" dans le

tuyau de canalisation d’eau froide choisi.6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄" percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.7. Enfiler l’écrou et la bague de compression du raccord sur le tube en cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement. 8. Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide. FERMER le robinet principal d’arrivée d’eau. Enrouler le tube en cuivre en spirale. Raccordement au réfrigérateur 1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.2. Connecter le tube en cuivre au robinet d’eau en utilisant un écrou et une bague de compression tel qu’illustré. Serrer l’écrou de compression. Ne pas serrer excessivement.3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le tube au réfrigérateur tel qu'illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigérateur est poussé contre le mur.4. OUVRIR le robinet d’arrêt. 5. Inspecter pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.6. La machine à glaçons est équipée d’un filtre à eau incorporé. Si la qualité de l’eau distribuée localement nécessite un deuxième filtre à eau, il serait utile de l'installer dans le tube de raccordement de ¹⁄₄" (6,35 mm) à l'une ou l'autre extrémité. On peut obtenir un tel filtre à eau chez le marchand d’appareils électroménagers le plus proche. Achever l’installation 1. Brancher sur une prise à 3 alvéoles reliée à la terre. REMARQUE : Attendre 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.A. Canalisation d’eau froideB. Bride de tuyauC. Tube en cuivreD. Écrou de compressionE. Bague de compressionF. Robinet d’arrêtG. Écrou de serrage

A. Bride du tubeB. Vis de bride de tubeC. Tube en cuivreD. Écrou de compressionE. Valve d'entrée d'eau

AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.17 Portes du réfrigérateur OUTILLAGE REQUIS : clé à douille avec douille hexagonale de ⁵⁄₁₆", tournevis Phillips n° 2, tournevis à lame plate, clé plate de ⁵⁄₁₆", couteau à mastic plat de 2". IMPORTANT : ■ Toutes les illustrations mentionnées dans les instructions suivantes sont incluses plus loin dans cette section après “Étapes finales”. Les illustrations correspondent à un réfrigérateur avec porte s'ouvrant à droite (charnières installées à droite à l'usine). ■ Si vous désirez seulement enlever et réinstaller les portes, voir “Démontage - Portes et charnières” et “Réinstallation - Portes et charnières”. ■ Selon le modèle, votre réfrigérateur peut comporter des portes standard (Style 1) ou incurvées (Style 2). Si vous souhaitez inverser le sens d'ouverture de la porte, suivre les instructions pour le style de porte approprié. ■ Avant de commencer, tourner la commande du réfrigérateur à OFF (arrêt), et retirer les aliments et tout balconnet des portes du réfrigérateur. Démontage - Portes et charnières (tous les modèles)

1. Débrancher le réfrigérateur ou déconnecter la source de

2. Ouvrir la porte du réfrigérateur; enlever la grille de la base en

bas à l’avant du réfrigérateur. Voir l'illustration de la grille de la base.

3. Fermer la porte du réfrigérateur; maintenir les deux portes

fermées jusqu'au moment où on est prêt à les séparer de la caisse de l'appareil. REMARQUE : Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

4. Enlever les pièces de la charnière supérieure - voir

l'illustration de la charnière supérieure. Soulever la porte du compartiment de congélation pour la séparer de la caisse.

5. Enlever les pièces de la charnière centrale - voir l'illustration

de la charnière centrale. Soulever la porte du réfrigérateur pour la séparer de la caisse.

6. Enlever les pièces de la charnière inférieure - voir l'illustration

de la charnière inférieure. Inversion du sens d’ouverture des portes - porte standard (facultative) IMPORTANT : Si on souhaite inverser la position des portes pour pouvoir les ouvrir dans la direction opposée, procéder comme suit. S'il n'est pas nécessaire de changer l'orientation des portes, voir la section “Réinstallation - Portes et charnières”. Caisse

1. Enlever les vis à tête hexagonale de ⁵⁄₁₆" de la charnière (côté

poignée); transférer ces pièces du côté opposé. Voir l'illustration 1-1.

2. Enlever les bouchons d'obturation des trous de la charnière

au sommet de la caisse; transférer ceux-ci dans les trous de charnière du côté opposé. Voir l'illustration 1-2. Porte du compartiment de congélation

1. Enlever la poignée de la porte du compartiment de

congélation tel qu'illustré. Conserver toutes les pièces ensemble. Voir l'illustration 2.

2. Enlever la butée de porte. Transférer la butée du côté opposé

de la porte du compartiment de congélation. Voir l'illustration 5.

3. Positionner la poignée du compartiment de congélation du

côté opposé de la porte. Fixer la poignée sur la porte. Voir l'illustration 2.

4. Serrer toutes les vis. Conserver la porte à part jusqu'à la mise

en place des charnières et de la porte du compartiment de réfrigération. Porte du réfrigérateur

1. Enlever la garniture inférieure de la poignée de porte. Pour le

Style 1, enlever le couvre-vis de la poignée. Voir l’illustration 6-1. Pour le Style 2, faire glisser la garniture vers le bas. Voir l'illustration 6-2.

2. Enlever la poignée de la porte du compartiment de

réfrigération. Voir l'illustration. Conserver toutes les pièces ensemble. Voir l'illustration 6-3.

3. Enlever le bouchon d'obturation de charnière de la porte du

réfrigérateur. Transférer le bouchon d'obturation au trou du côté opposé. Voir l'illustration 3. Vis de charnière à tête hexagonale de ⁵⁄₁₆" Vis de butée de la porte Vis de scellement de la poignée de la porte Vis de la poignée à tête plate Vis frontale de scellement de la poignée de la porte Bouchon d'obturation de charnière de porte Bouchon d'obturation de charnière de caisse Couvre-vis de la poignée de la porte Vis de poignée à tête ronde18

4. Enlever les vis de scellement de la poignée de la porte. Les

transférer du côté opposé de la porte du réfrigérateur. Voir l'illustration 4.

5. Enlever la vis frontale de scellement de la poignée de porte.

La transférer du côté opposé de la porte du réfrigérateur. Voir l'illustration 7.

6. Enlever la butée de porte. La transférer du côté opposé de la

porte du réfrigérateur. Voir l'illustration 5.

7. Positionner la poignée de porte du réfrigérateur sur le côté

opposé de la porte. Voir l'illustration 6-3. Placer d'abord les deux vis supérieures de la poignée. Aligner la partie inférieure de la poignée, puis visser la vis inférieure.

8. Aligner la garniture inférieure de la poignée de porte. Pour le

Style 1, enlever le couvre-vis de la poignée. Voir l’illustration 6-1. Pour le Style 2, faire glisser la garniture en place. Voir l'illustration 6-2.

9. Serrer toutes les vis. Conserver la porte du réfrigérateur à

part jusqu'à ce que la charnière inférieure soit installée sur le réfrigérateur. Inversion du sens d’ouverture des portes - Porte incurvée (facultative) IMPORTANT : Si on souhaite inverser la position des portes pour pouvoir les ouvrir dans la direction opposée, procéder comme suit. S'il n'est pas nécessaire de changer l'orientation des portes, voir la section “Réinstallation - Portes et charnières”. Caisse

1. Enlever les vis à tête hexagonale de ⁵⁄₁₆" de la charnière (côté

poignée); transférer ces pièces du côté opposé. Voir l'illustration 1-1.

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse; transférer ceux-ci dans les trous de charnière du côté opposé. Voir l'illustration 1-2. Portes

1. Enlever les butées de porte du réfrigérateur et du congélateur

et les transférer du côté opposé. Voir l’illustration 5. Réinstallation - Portes et charnières (tous les modèles) REMARQUE : Si on inverse le sens d'ouverture des portes, considérer l'image symétrique.

1. Replacer les pièces de la charnière inférieure tel qu'illustré et

resserrer les vis. Voir l'illustration de la charnière inférieure. Replacer la porte du réfrigérateur. REMARQUE : Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

2. Assembler les pièces de la charnière centrale. Voir

l'illustration. Serrer toutes les vis. Voir l'illustration de la charnière centrale. Replacer la porte du compartiment de congélation.

3. Assembler les pièces de la charnière supérieure. Voir

l'illustration de la charnière supérieure. Ne pas complètement serrer les vis.

4. Aligner correctement les portes au niveau du bas de la porte

du compartiment de congélation et du sommet de la porte du réfrigérateur. Serrer toutes les vis. Étapes finales (tous les modèles)

1. Inspecter tous les trous. Vérifier que tous les bouchons

d'obturation et vis sont en place. Réinstaller le couvercle de la charnière supérieure. Voir l'illustration de la charnière supérieure.

3. Brancher sur une prise à 3 alvéoles reliée à la terre.

4. Régler à nouveau les commandes. Voir “Utilisation des

5. Réinstaller toutes les pièces amovibles sur les portes; y

ranger les aliments. AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.19 Porte standard - Inversion du sens d'ouverture des portes (facultatif)

Vue de côtéVue avant Grille de la base Charnière supérieure Charnière inférieure Charnière centrale

1-1 Démontage et réinstallation de la porte A. Couvercle de la charnière supérieure B. Vis de charnière à tête hexagonale

C. Charnière supérieure A. Charnière centrale B. Vis de charnière à tête hexagonale de

A. Charnière inférieure B. Vis de charnière à tête hexagonale de

Porte incurvée - Inversion du sens d'ouverture des portes (facultatif) Pour inverser le sens d'ouverture d'une porte incurvée, il suffit d'inverser les charnières. Consulter les illustrations indiquées dans “Porte standard - Inversion du sens d'ouverture des portes”. A. Vis de la poignée à tête plate B. Poignée du compartiment de réfrigération C. Vis de poignée A. Bouchons d'obturation de charnière de caisse

Vis de charnière à tête hexagonale de

A. Bouchon d'obturation de charnière de porte A. Vis de la poignée à tête plate B. Poignée de la porte du compartiment de congélation A. Vis de scellement de la poignée de la porte B. Butée de la porte A. Vis de butée de la porte A. Vis frontale de scellement de la poignée de la porte A. Couvre-vis de la poignée de la porte20 Ajustement des portes Fermeture des portes Votre réfrigérateur présente deux roulettes réglables à l’avant – l’une du côté droit et l’autre du côté gauche. Si votre réfrigérateur semble instable ou si vous désirez que les portes se ferment plus facilement, faire le réglage de l’inclinaison du réfrigérateur en suivant les instructions ci-dessous.

1. Enlever la grille de la base. Voir l’illustration - Grille de la base

dans “Portes du réfrigérateur”. Les deux vis de nivellement font partie des montages de roulettes avant qui sont à la base du réfrigérateur d’un côté et de l’autre.

2. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce côté du réfrigérateur ou tourner la vis de nivellement vers la gauche pour abaisser ce côté. Plusieurs tours des vis de nivellement peuvent être nécessaires pour régler l’inclinaison du réfrigérateur. REMARQUE : Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur les vis de nivellement et les roulettes, ce qui rend plus facile l’ajustement des vis.

3. Ouvrir les deux portes de nouveau et s’assurer qu’elles se

ferment aussi facilement que vous le désirez. Sinon, incliner le réfrigérateur un peu plus vers l’arrière en tournant les deux vis de nivellement vers la droite. Plusieurs tours peuvent être nécessaires et vous devez tourner les deux vis de nivellement de façon égale.

4. Réinstaller la grille de la base.

Alignement des portes Si l’espace entre les portes semble inégal, on peut faire le réglage en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle sur la charnière supérieure.

2. Dégager les vis de la charnière supérieure en utilisant une

douille de ⁵⁄₁₆" ou une clé à molette.

3. Demander à une personne de tenir la porte en place ou

placer un espaceur entre les portes pendant que vous serrez les vis de la charnière supérieure.

4. Réinstaller le couvercle sur la charnière supérieure.

Utilisation des commandes Pour vous accommoder, les commandes du réfrigérateur ont été préréglées à l’usine. Au moment de l’installation initiale du réfrigérateur, s’assurer que les commandes sont encore préréglées aux réglages moyens tel qu’illustré. REMARQUE : Pour éteindre le réfrigérateur, tourner le réglage au mot OFF ou jusqu’à ce que le mot OFF (arrêt) apparaisse. Votre appareil ne se refroidira pas lorsque la commande du réfrigérateur est réglée à OFF (arrêt). Réglage moyen “3” Réglage moyen “3” IMPORTANT : ■ Donner au réfrigérateur le temps de se refroidir complètement avant d’y ajouter des aliments. Il vaut mieux attendre 24 heures avant de placer des aliments dans le réfrigérateur. ■ Si vous ajoutez des aliments avant que le réfrigérateur n'ait complètement refroidi, vos aliments peuvent se gâter. Tourner les réglages du réfrigérateur et du congélateur à un niveau plus élevé (plus froid) que les réglages recommandés ne refroidira pas les compartiments plus vite. Ajustement des commandes Les réglages moyens indiqués à la section précédente devraient être corrects pour l'utilisation normale du réfrigérateur domestique. Les réglages sont faits correctement lorsque le lait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme. Si la température est trop tiède ou trop froide dans le réfrigérateur ou le congélateur, vérifier d'abord les évents pour vous assurer qu'ils ne sont pas bloqués. S'il est nécessaire d'ajuster les températures, utiliser les réglages indiqués au tableau ci-dessous comme guide. Sur les modèles à deux commandes, ajuster d'abord la température du réfrigérateur. Attendre au moins 24 heures entre les ajustements, puis revérifier les températures. CONDITION/RAISON : AJUSTEMENT : REFRIGÉRATEUR trop tiède Régler la commande du RÉFRIGÉRATEUR ou de la TEMPÉRATURE à un degré plus haut CONGÉLATEUR trop tiède/trop peu de glaçons Régler la commande du CONGÉLATEUR ou de la TEMPÉRATURE à un degré plus haut Commutateur de production de glaçons à MAX RÉFRIGÉRATEUR trop froid Régler la commande du RÉFRIGÉRATEUR ou de la TEMPÉRATURE à un degré plus bas CONGÉLATEUR trop froid Régler la commande du CONGÉLATEUR ou de la TEMPÉRATURE à un degré plus bas21 Réglage de l'humidité dans le bac à légumes (sur certains modèles) On peut contrôler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe quel réglage entre LOW et HIGH.LOW/bas (ouvert) pour une meilleure conservation des fruits et légumes à pelures.HIGH/haut (fermé) pour une meilleure conservation des légumes à feuilles frais. Machine à glaçons Mise en marche/arrêt de la machine à glaçons Pour mettre la machine à glaçons en marche, il suffit d'abaisser le bras de commande en broche.Pour arrêter manuellement la machine à glaçons, soulever le bras de commande en broche à la position OFF (élevée) et attendre le clic.REMARQUE : Votre machine à glaçons a un arrêt automatique. Au fur et à mesure de la fabrication de la glace, les glaçons remplissent le bac d'entreposage de glaçons. Les glaçons soulèvent le bras de commande en broche à la position OFF (élevée). Ne pas forcer le commutateur du bras en broche vers le haut ou vers le bas. Taux de production des glaçons ■ Accorder 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites.■ La machine à glaçons devrait produire environ 8 à 12 lots de glaçons au cours d’une période de 24 heures.■ Pour augmenter la production de glaçons, diminuer la température du congélateur et du réfrigérateur. Voir “Utilisation des commandes”. Attendre 24 heures entre les ajustements.■ Pour une production de glaçons maximale (sur certains modèles), tourner l'interrupteur à ICE PLUS. La machine à glaçons devrait produire environ 16 à 20 lots de glaçons au cours d’une période de 24 heures en mode Ice Plus. À noter ■ La qualité de vos glaçons sera seulement aussi bonne que la qualité de l'eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d'eau adoucie. Les produits chimiques adoucisseurs d'eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d'eau adoucie ne peut pas être évitée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.■ Ne pas utiliser un objet pointu pour briser les glaçons dans le bac. Cette action peut endommager le bac à glaçons et le mécanisme du distributeur.■ Ne pas garder quoi que ce soit sur le dessus ou dans la machine à glaçons ou dans le bac à glaçons. ENTRETIEN DU

Nettoyage Les compartiments de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux compartiments environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.IMPORTANT :■ Comme l’air circule entre les deux compartiments, toutes les odeurs formées dans un compartiment seront transférées à l’autre. Vous devez nettoyer à fond les deux compartiments pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments.■ Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion, et non pas anticorrosion. Pour éviter la corrosion de l'acier inoxydable, garder les surfaces propres à l'aide des instructions de nettoyage suivantes. Nettoyage de votre réfrigérateur : REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les surfaces extérieures (portes et caisse), les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. 3. Nettoyer les surfaces extérieures.Métal peint : Laver les surfaces extérieures peintes avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et sécher immédiatement pour éviter les éventuelles taches laissées par l'eau.Acier inoxydable : Laver les surfaces en acier inoxydable avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et sécher immédiatement pour éviter les éventuelles taches laissées par l'eau. AVERTISSEMENT Risque d'explosionUtiliser un produit de nettoyage ininflammable.Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.22 REMARQUE : Lors du nettoyage de l'acier inoxydable, essuyer toujours dans le sens du grain pour éviter les éraflures. 4. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.Si vous avez besoin de nettoyer le condenseur :■ Retirer la grille de la base.■ Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.■ Replacer la grille de la base lorsqu’on a terminé.5. Brancher le réfrigérateur ou reconnecter la source de courant électrique. Remplacement des ampoules d’éclairage REMARQUE : Toutes les ampoules ne s'adaptent pas forcément à votre réfrigérateur. S'assurer de remplacer l'ampoule par une ampoule pour appareils ménagers de même taille, forme et puissance.1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.2. Retirer l’ampoule située derrière le tableau de commande dans le réfrigérateur ou derrière le protège-ampoule dans le congélateur (sur certains modèles). Remplacer l'ampoule par une ampoule pour appareils ménagers de même puissance.3. Brancher le réfrigérateur ou reconnecter la source de courant électrique. DÉPANNAGE Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions) pour éviter le coût d’un appel de service. Aux É.-U., www.whirlpool.com Au Canada, www.whirlpool.ca Fonctionnement du réfrigérateur Le réfrigérateur ne fonctionne pas ■ Le cordon d'alimentation électrique est-il débranché? Brancher sur une prise à 3 alvéoles reliée à la terre. ■ La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne. ■ Un fusible est-il grillé ou un disjoncteur s'est-il ouvert? Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.■ La(les) commande(s) est(sont)-elle(s) en marche? S'assurer que la commande du réfrigérateur est bien en marche. Voir “Utilisation de la(des) commande(s)”. ■ S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement. REMARQUE : Régler la(les) commande(s) de température sur la position la plus froide ne fera pas refroidir le réfrigérateur plus rapidement. Le moteur semble trop tourner Il se peut que votre nouveau réfrigérateur fonctionne plus longtemps que l'ancien grâce à son compresseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pièce est chaude, si une importante quantité de nourriture y est ajoutée, si la porte est fréquemment ouverte ou si elle a été laissée ouverte. Le réfrigérateur semble bruyant Le bruit des réfrigérateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigérateur qui n'avaient pas été décelés avec votre ancien modèle. Voici une liste des sons normaux accompagnés d'explications. ■ Pulsation - les ventilateurs/le compresseur se règlent afin d'optimiser la performance. ■ Sifflement/cliquetis - écoulement de liquide réfrigérant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigérateur. ■ Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial. ■ Bruit d’écoulement d’eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l’eau s’écoule dans le plateau de dégivrage. La porte ne se ferme pas complètement ■ La porte est-elle bloquée en position ouverte? Déplacer les emballages d'aliments pour libérer la porte. ■ Un compartiment ou une tablette bloquent-ils le passage? Replacer le compartiment ou la tablette en position correcte.

AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.23 ■ Le couvercle du bac à légumes fait-il obstruction? Vérifier que le couvercle du bac à légumes est enfoncé complètement de sorte que l'arrière repose sur les supports. La porte est difficile à ouvrir ■ Les joints d'étanchéité sont-ils sales ou collants? Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et sécher avec un linge doux. Température et humidité La température est trop élevée ■ S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement.■ La porte est-elle ouverte fréquemment ou a-t-elle été laissée ouverte? Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Réduire le nombre d’ouvertures de la porte et la maintenir complètement fermée. ■ Une importante quantité d'aliments a-t-elle été ajoutée? Accorder quelques heures pour que le réfrigérateur revienne à sa température normale. ■ La(Les) commande(s) sont-ils corrects pour les conditions existantes? Ajuster la(les) commande(s) à un réglage plus froid. Vérifier la température au bout de 24 heures. Voir “Utilisation de la(des) commande(s)”. Il y a une accumulation d'humidité à l'intérieur REMARQUE : Une certaine accumulation d'humidité est normale. ■ La pièce est-elle humide? Ceci contribue à l'accumulation de l'humidité.■ La porte est ouverte fréquemment ou a été laissée ouverte? Ceci permet à l'air humide de pénétrer dans le réfrigérateur. Réduire le nombre d’ouvertures de la porte et la maintenir complètement fermée. Glaçons et eau La machine à glaçons ne produit pas ou pas suffisamment de glaçons ■ Le réfrigérateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.■ La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau. ■ La machine à glaçons est-elle allumée? S'assurer que le bras de commande en broche ou l'interrupteur (selon le modèle) est en position ON. ■ S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour la production de glaçons. Attendre 72 heures pour le commencement de la production complète de glaçons. ■ Une grande quantité de glaçons vient-elle d'être enlevée? Attendre 24 heures pour que la machine à glaçons produise plus de glaçons. ■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le glaçon du bras éjecteur avec un ustensile en plastique.■ Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”. Les glaçons sont creux ou petits REMARQUE : Cela indique une faible pression de l'eau.■ La valve de la canalisation d'eau n'est-elle pas complètement ouverte? Ouvrir la valve d'eau complètement.■ La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau. ■ Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”. ■ Reste-t-il des questions concernant la pression de l'eau? Appeler un plombier agréé et qualifié. Goût, odeur ou couleur grise des glaçons ■ Les raccords de plomberie sont-ils neufs? Des raccords de plomberie neufs peuvent causer une décoloration et un mauvais goût des glaçons. ■ Les glaçons ont-ils été gardés trop longtemps? Jeter les glaçons. Laver le compartiment à glaçons. Accorder 24 heures pour la fabrication de nouveaux glaçons. ■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des emballages étanches à l'air et à l'humidité pour conserver les aliments. ■ L'eau contient-elle des minéraux (tels que le soufre)? L'installation d'un filtre peut être requise afin d'enlever les minéraux. ACCESSOIRES Pour commander le nettoyant pour acier inoxydable, composer le 1-800-442-9991 et demander le numéro de pièce indiqué ci- dessous ou contacter votre marchand autorisé Whirlpool. Au Canada, composer le 1-800-807-6777.Nettoyant et poli pour acier inoxydable : Commander la pièce N° 4396095Au Canada, commander la pièce N° 31462B AVERTISSEMENT Risque d'explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.GARANTIE DE GROS APPAREIL MÉNAGER WHIRLPOOL CORPORATION

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces spécifiées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Whirlpool. LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas : 1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées. 2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile. 3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces consomptibles ne sont pas couvertes par la garantie. 4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par Whirlpool. 5. Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.

6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

9. Les frais de déplacement et de transport pour le service du produit si votre gros appareil ménager est situé dans une région éloignée où un fournisseur de services d’entretien ou de réparation Whirlpool autorisé n’est pas disponible. 10. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies par Whirlpool. 11. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés.

12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre. LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre. Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. 6/08 Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.whirlpool.com. Au Canada, visiter www.whirlpool.ca. Si vous n’avez pas accès à Internet et que vous nécessitez une assistance pendant l’utilisation du produit ou que vous souhaitez prendre un rendez-vous, vous pouvez contacter Whirlpool au numéro ci-dessous. Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi interne du compartiment de réfrigération. Pour assistance ou service aux É.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777. Si vous avez besoin de plus d’assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à l’adresse suivante : Aux États-Unis : Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 Au Canada : Whirlpool Brand Home Appliances Centre d'eXpérience à la clientèle 1901 Minnesota Court Mississauga, Ontario L5N 3A7 Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée. Veuillez conserver le manuel de l’utilisateur et le numéro de modèle pour référence ultérieure. W10208840A SP PN W10208839A
