Type de produit	Caisson de basses passif
Marque	Planet Audio
Modèle	AXIS PX12
Diamètre du haut-parleur	12 pouces (305 mm)
Cône	Poly injection noir
Suspension	Caoutchouc butyle
Bobine mobile	2 pouces (51 mm) haute température
Puissance RMS	500 W
Puissance crête	1000 W
Réponse en fréquence	28 Hz - 2 kHz
Sensibilité	95 dB (1 W/1 m)
Impédance	4 ohms
Profondeur de montage	4 pouces (102 mm)
Volume boîte scellée recommandé	1,0 pi³ (28,3 L)
Volume boîte accordée recommandé	1,2 pi³ (34,0 L) avec accord à 40 Hz
Diamètre du port (boîte accordée)	3 pouces (76 mm)
Longueur du port	7,5 pouces (191 mm)
Matériau de caisson recommandé	MDF 3/4 pouce (19 mm)
Résistance DC (Re)	3,6 ohms
Fréquence de résonance (Fs)	35 Hz
Qts	0,847
Vas	1,971 pi³
Xmax	0,197 pouce (5 mm)
Fonctions principales	Reproduction des basses fréquences pour système audio automobile
Alimentation	Passif (nécessite amplificateur externe)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter l'humidité et les produits chimiques
Sécurité	Respecter la puissance et l'impédance recommandées ; maintenir les câbles éloignés des pièces mobiles
Pièces détachées et réparabilité	Contacter le revendeur agréé Planet Audio pour toute pièce ou réparation

FOIRE AUX QUESTIONS - AXIS PX12 Planet Audio

Quelle puissance d'amplificateur recommandez-vous pour ce subwoofer ?

Il est recommandé d'utiliser un amplificateur fournissant une puissance RMS de 500 W sous 4 ohms pour des performances optimales.

Quelle est la différence entre une boîte scellée et une boîte accordée ?

Une boîte scellée offre une réponse plus linéaire et une meilleure tenue en puissance, tandis qu'une boîte accordée (ported) augmente l'efficacité et la sortie dans les basses fréquences, avec un risque de distorsion à très basse fréquence.

Quelles sont les dimensions de la boîte recommandée pour ce subwoofer ?

Pour une boîte scellée, le volume interne recommandé est de 1,0 pi³. Pour une boîte accordée, le volume est de 1,2 pi³ avec un port de 3 pouces de diamètre et 7,5 pouces de longueur, accordé à 40 Hz.

Puis-je installer ce subwoofer dans une boîte existante de dimensions différentes ?

Oui, mais le volume de la boîte doit être aussi proche que possible des recommandations (1,0 pi³ scellé ou 1,2 pi³ accordé) pour éviter une dégradation des performances ou une surchauffe de la bobine.

Comment dois-je câbler ce subwoofer à mon amplificateur ?

Ce subwoofer a une impédance de 4 ohms. Vous pouvez le câbler en parallèle ou en série avec un autre subwoofer 4 ohms pour obtenir une charge de 2 ohms ou 8 ohms, selon les capacités de votre amplificateur.

Quel filtre passe-bas dois-je utiliser ?

Réglez le filtre passe-bas de votre amplificateur entre 80 Hz et 120 Hz pour éviter que le subwoofer ne reproduise des fréquences moyennes, ce qui pourrait endommager le haut-parleur.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 4 pouces (102 mm). Assurez-vous que l'espace dans votre véhicule permet cette profondeur sans obstacle.

Ce subwoofer est-il adapté à une utilisation en extérieur (hors véhicule) ?

Ce subwoofer est conçu pour une utilisation automobile. Pour une utilisation en extérieur, il faudrait un caisson étanche et une protection contre l'humidité.

Comment nettoyer et entretenir le subwoofer ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez tout liquide ou produit chimique qui pourrait endommager le cône ou la suspension.

Où puis-je trouver des pièces de rechange si le subwoofer est endommagé ?

Contactez votre revendeur agréé Planet Audio ou le service client de la marque pour obtenir des pièces détachées ou des informations sur la réparation.

MODE D'EMPLOI AXIS PX12 Planet Audio

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

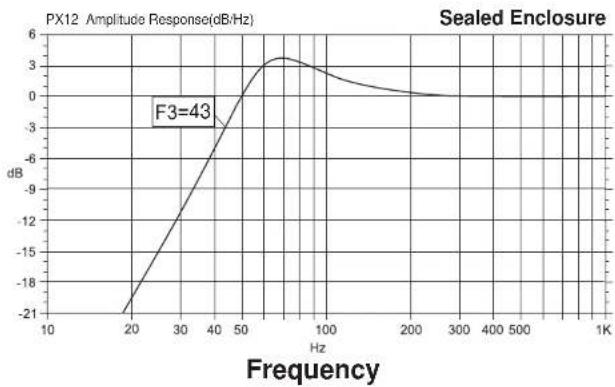

Sealed Enclosure

Box Volume:1.0 Cu Ft

Box is given as internal air volume including driver displacement

Frequency

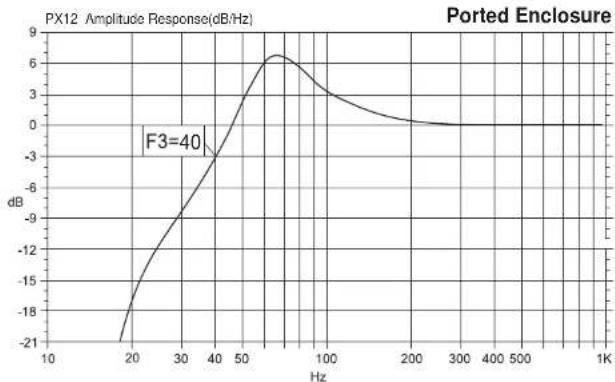

Ported Enclosure

Box Volume : 1.2 Cu Ft

Box is given as internal air volume including driver displacement

Port Frequency : 40 Hz

Port Diameter : 3 Inches

Port Length : 7.5 Inches

Product Specifications

Speaker Impedance	table	4 ohms
Free Air Resonance	(Fs)	35
Total Q Driver @ FS including all resistance's	(Qts)	0.847
Q of the Driver @ FS including non electrical resistance only	(Qms)	6.447
Q of the Driver @ FS including electrical resistance only	(Qes)	0.975
The Driver's compliance expressed as an equivalent	(Vas)	1.971
Volume of all (cubic Ft.)
The Driver's linear displacement (inches)	(Xmax)	0.197
The DC resistance of the driver's twin voice coils(ohms)	(Re)	3.6
Thermal Power rating of Driver (R.M.S./Peak)	(Pe)	500W/1000V
The Driver's sensitivity (dB)	(Sens)	95

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks. It is for this reason that you must be able to calculate the space in which you have available in order to achieve the proper air volume required.
It is recommended to build your enclosure from 3/4" thick MDF (medium density fiberboard). Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12'' × 14'' × 9'' = 1512'
2) Next you must convert cubic inches into cubic feet. To do this, You must divide the cubic inch total by 1728". Example 1512 - 1728 = .875 Cubic feet

Calculating Internal Volume

1) To calculate the internal (net) volume of the above box you must first multiply the thickness of the wood you are using by Two (2) Example: 3 / 4^ 2^n = 1.5^n
2) Next Subtract 1.5 from each of the outside measurements of the box. Width 12.1-5=10.5 Height 14.1-5=12.5 Depth 9.1-5=7.5
3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5 = 984.375
4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728^* Example 984.375 ÷ 1728 = 5696 Cubic feet

Thank you for purchasing a Planet Audio subwoofer. It is a state-of-the-art product carefully designed manufactured for vehicle use, and has been thoroughly tested to ensure consistent and reliable performance. If you have any question about the operation of your Planet Audio subwoofer which are not answered by this manual, contact your dealer in the first instance.

Precautions

• Before making holes, check the mounting space with supplied template
• To prevent noise pick-up, keep the wiring of this unis away from motors, high-voltage leads and other possible noise source.
• To prevent short-circuit, keep all wiring away from moving parts sharp edges.
  Make sure you have carefully read and understood the installation instruction.

12" (305mm) Subwoofer

(500 Watts RMS Sealed Enclosure)

12" (305MM) BLACK POLY INJECTION CONE
BUTYL RUBBER SURROUND
2" (51MM) PREMIUM HIGH TEMPERATURE VOICE COIL
1000 WATTS PEAK/500 WATTS RMS
FREQUENCY RESPONSE: 28HZ-2KHZ
SENSITIVITY: 95DB (1 WATT/1 METER)
■ IMPEDANCE: 4 OHMS
MOUNTING DEPTH: 4" (102MM)
