Type de produit	Montre-bracelet à quartz avec chronographe
Marque	Torgoen
Modèle	T16BKIP44SV
Référence	T16BKIP44SV
Mouvement	Quartz (pile)
Alimentation	Pile bouton (type non spécifié)
Affichage	Aiguilles pour heures, minutes, secondes, compteurs de chronographe (secondes au centre, minutes à 9h, heures à 6h)
Fonctions principales	Affichage de l'heure et de la date, chronographe avec fonctions start/stop/remise à zéro, totalisation (addition), temps intermédiaires (split-time), correction rapide de la date, réglage de l'heure avec arrêt sur seconde
Nombre de poussoirs	2 (A et B) + couronne
Positions de la couronne	3 positions : I (position normale), II (correction de la date), III (réglage de l'heure, arrêt seconde)
Compteurs de chronographe	Compteur 60 secondes (centre), compteur 30 minutes (à 9h), compteur 12 heures (à 6h)
Remise à zéro des compteurs	Possible via poussoir B après arrêt ; ajustage fin possible en mode correction (poussoirs A+B maintenus 2s en position III)
Correction de la date	Par rotation de la couronne en position II (sens antihoraire pour certains calibres)
Réglage de l'heure	Couronne en position III, rotation pour avancer l'heure ; arrêt des secondes pour réglage à la seconde près
Entretien et nettoyage	Éviter tout contact avec des solvants ; nettoyer avec un chiffon doux et sec ; ne pas exposer à des champs magnétiques forts
Sécurité	Ne pas manipuler les poussoirs ou la couronne dans l'eau (si non étanche)
Pièces détachées et réparabilité	Pile et bracelet remplaçables par un horloger ; pièces internes non disponibles au détail
Informations générales	Montre conçue pour un usage quotidien ; fonctions chronographe dédiées au sport

FOIRE AUX QUESTIONS - T16BKIP44SV Torgoen

Comment régler l'heure sur la montre Torgoen T16BKIP44SV ?

Tirez la couronne en position III (l'aiguille des secondes s'arrête). Tournez la couronne jusqu'à afficher l'heure souhaitée. Repoussez la couronne en position I. Pour un réglage à la seconde près, tirez la couronne lorsque l'aiguille des secondes est à 60.

Comment corriger la date rapidement ?

Tirez la couronne en position II. Tournez la couronne (dans le sens antihoraire pour certains calibres) jusqu'à ce que la date correcte apparaisse. Repoussez la couronne en position I.

Comment utiliser le chronographe en mode start/stop/remise à zéro ?

Appuyez sur le poussoir A pour démarrer. Appuyez à nouveau sur A pour arrêter. Lisez les compteurs (secondes au centre, minutes à 9h, heures à 6h). Appuyez sur B pour remettre les aiguilles à zéro.

Comment effectuer un chronométrage avec totalisation (addition) ?

Appuyez sur A pour démarrer (1). Appuyez sur A pour arrêter (2). Appuyez sur A pour relancer (3). Appuyez sur A pour arrêter définitivement (4). Lisez le temps total cumulé. Appuyez sur B pour remettre à zéro.

Comment chronométrer des temps intermédiaires (split-time) ?

Appuyez sur A pour démarrer. Appuyez sur B pour afficher le temps intermédiaire (les aiguilles s'arrêtent, le chronomètre continue en arrière-plan). Appuyez à nouveau sur B pour que les aiguilles rattrapent le temps écoulé. Appuyez sur A pour arrêter définitivement. Appuyez sur B pour remettre à zéro.

Que faire si une aiguille du chronographe n'est pas à zéro ?

Tirez la couronne en position III. Appuyez simultanément sur les poussoirs A et B pendant au moins 2 secondes (l'aiguille centrale fait un tour complet). Ensuite, utilisez A pour ajuster l'aiguille pas à pas ou en continu, et B pour passer à l'aiguille suivante. Remettez la couronne en position I pour terminer.

Comment régler la date et l'heure après un changement de pile ?

Tirez la couronne en position II et tournez pour afficher la veille de la date actuelle. Tirez ensuite la couronne en position III et tournez pour faire défiler la date jusqu'à la date correcte, puis continuez jusqu'à l'heure exacte. Repoussez la couronne en position I.

Quelles sont les positions de la couronne et leurs fonctions ?

Position I : marche normale. Position II : correction de la date. Position III : réglage de l'heure avec arrêt des secondes.

Puis-je manipuler la couronne ou les poussoirs sous l'eau ?

La notice ne précise pas l'étanchéité. Pour éviter tout dommage, il est conseillé de ne pas actionner la couronne ou les poussoirs lorsque la montre est immergée ou mouillée.

Comment entretenir ma montre Torgoen ?

Nettoyez-la avec un chiffon doux et sec. Évitez les solvants et les champs magnétiques. Faites remplacer la pile par un horloger. Si la montre n'est plus étanche, faites vérifier les joints.

MODE D'EMPLOI T16BKIP44SV Torgoen

Couronne de réglage en position II ou III (G10.211)

P.42

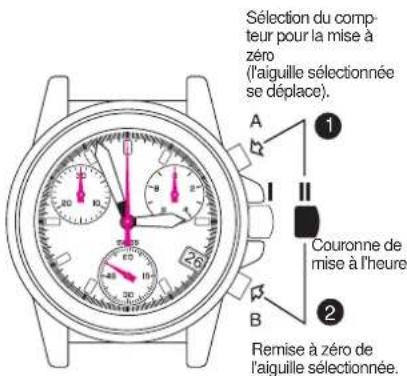

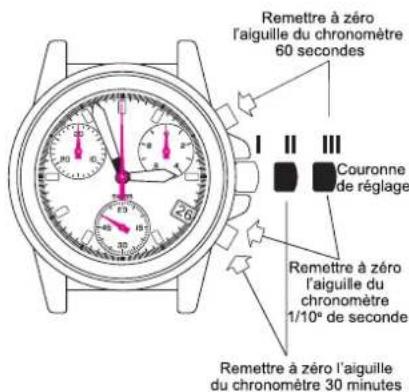

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

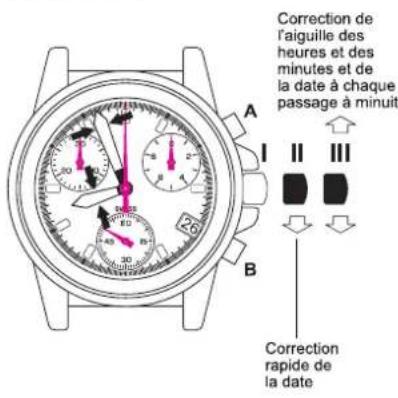

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P44

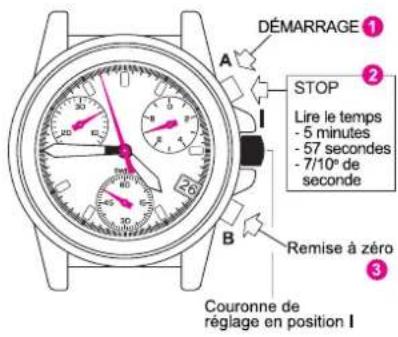

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagme dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

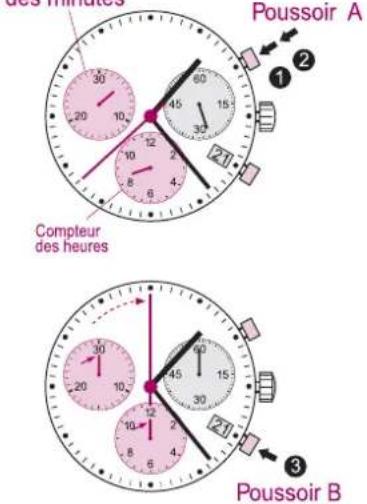

MODE DE CHRONOMÉTRAGE

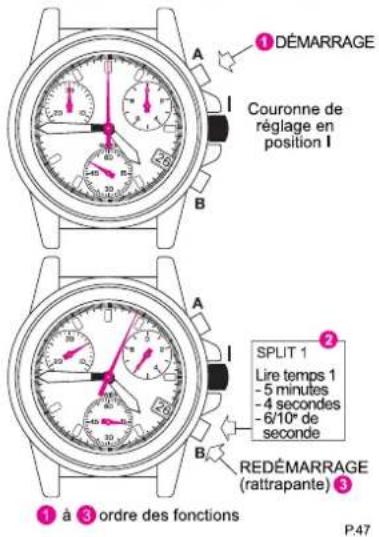

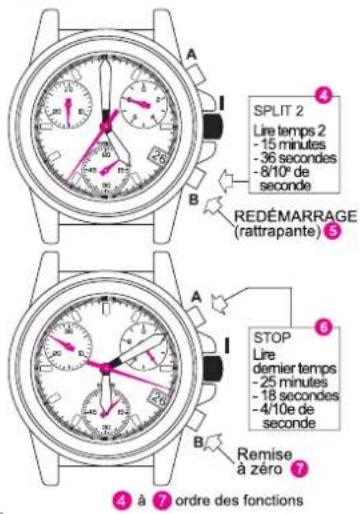

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES (suite et fin)

Chronogr aphe: fonction de base (Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompre le chronométrage, appuyer à nouveau sur le pouvoir A et dire les 3 compteurs du chronographe: 1h, 20mn, 10s

Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMETRAGE

Fonction ADDITION

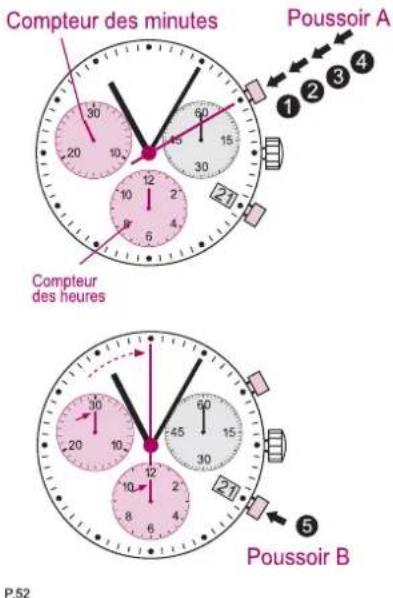

INSTRUCTIONS DE RÉGLAGE POUR (T16-5030.D/T22/T35)

P.50

P.51

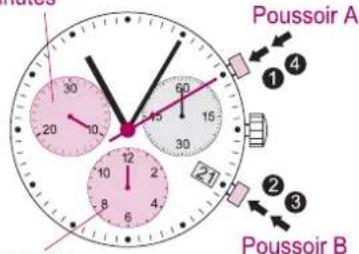

Chronographé: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après)

+ ③ Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

Mise a zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

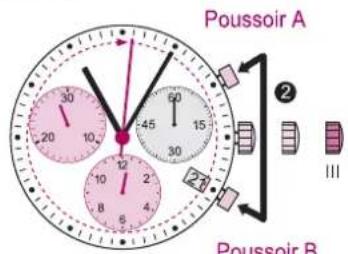

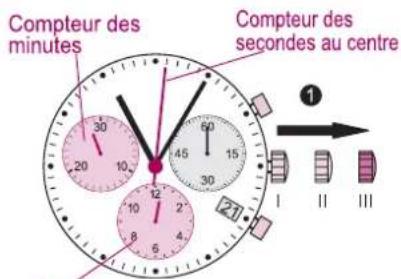

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire demar rer le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)

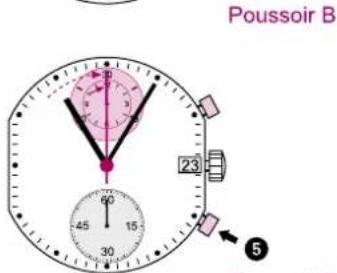

5 Mise a zero: Les 3 aiguilles du chronopaghe sont remis a zero.

Nota

D'autres temps intermédiaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

Compteur des heures

P.56

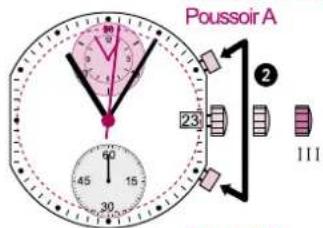

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronopaghe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

Ajustade de la iguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance
Ajustage de laigille suivante B

Ajustage de laiguille du compteur des heures (pos.6 h)

Pas a pas: A 1 pression brève
↓ En continu: A 1 pression maintenance

Ajustage de laigulille suivant B

Ajustage de laiguiile du compteur des minutes (pos.9 h) Pas a pas: A 1 pressiOn brVe En continu: A 1 pressiOn maintainue

Reposuer la couronne en position! Fin de l'ajustage des aiguilles du chronographer (possible à tout moment).

P.58

Réglage de l'heure

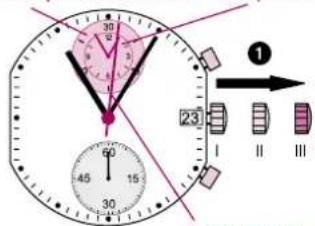

Tirer la couronne en position III (faigille des secondes s'mobilise).
Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régier l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

Correction rapide de la date

Tirer la couonne en pos.1I (la montre continue de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainevement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl:
- Date /heure indiquee par la montre: -Date/heure actuelle:

[17]/1:25AM4/8:30PM

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

2 Tourner la couronne jusqu'à ce que la voilte de la date actuelle apparaisse 3.

P.59

P.61

Tirer la couronne en position III (laigille des secondes s'immobilise).

Tourn la couronne jusqu'à ce que la date actuelle aappaissée.
密 *Continuer du tourner la couronne jusqu'à ce que he t'heure actuelle 2030 soit affichee.
6 Repoussar la couronne en position I.

Note

Pour le réglage de l'heure « à la seconde après», voir notamment au chapitre « égrlage de l'heure».
** Respectier le rythme de 24 heures.

P.62

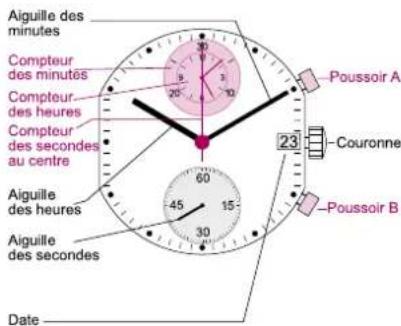

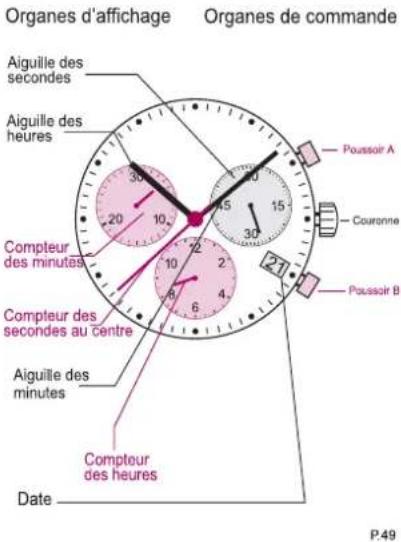

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

- Tirer la couronne en position III (laigulie des secondes s'immobilisés)

Tourn la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I.

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'la gaiuille des secondes est en position «60» ([].Après avoir reglél aiguiille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapiDe la date

Tirer la couronne en pos. (la montre continue de fonctionner).

Tournar la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle apparaisse.
3 Repousser la couronne en pos. I.

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exempl:

-Date/heure indiquede par la montre: [17]/01:25 -Date/heure actuelle: [4]/20:30

Date

Tirer la couonne en pos. (la monte continue de fonctionner).
2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Alguille des secondes

- Tiner la couronne en position III (l'aguilie des secondes s'mobilise).
Tournier la couronne jusqu'à ce que la date actuelle é apparaisale.
品 ^ 喜 Continuer de tourner la couronne jusqu'a ce que Itheure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I.

Nota

• Pour le réglage de l'Heure à la seconde exacte*, voir notamment au chapitre «Réglage de Théuvre».
  *Respecter le rthme de 24 heures.

P.67

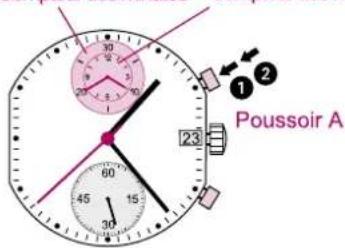

Compteur des minutes Compteur des heures

Pousoir B

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Exempl:

1 Start: Appuyer sur le pouvoir A.

2 Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le poussoir A et liè les 3 compteurs du chronopaghe: 4h / 20mn / 38s

Mise a zero:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Poussoir B

P.68

P.69

P.70

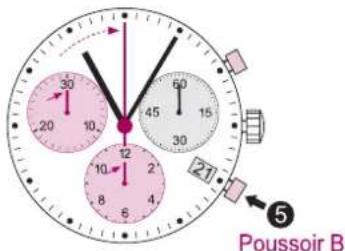

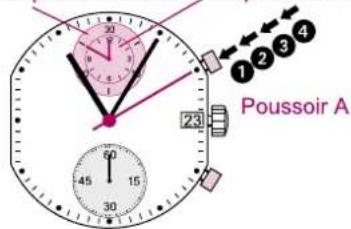

Chronographe: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L Stop: (P.ex.10 mn 5 s après 3) = 25 mn 10 s (Le temps de chronométriege total est in

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

Compteur des minutes Compteur des heures

Compteurs des

seconds au centre

Poussoir A

Pousoir B

P.74

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chrono-graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

Chronographe: Chronométrage des temps intermédiaires

Example:

1 Start: (Faire demarrer le chronométrage)
2 Affichage du temps intermediaire:
P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)
3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopagre rattrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)
5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

*D'autres temps intermediaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affiche du temps intermédiai - aire /rattrapage du temps chronométré, ...)

P.73

Ajustage de faiguihe du compteur des secondes au centre Pas à pas: A 1 pression brive En continu: A 1 pression maintenue
Ajustage de laigille suivante B
Ajustage de laiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas à pas: A 1 pressiion

En continu: A 1 pressiOn

maintenue

Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.76
