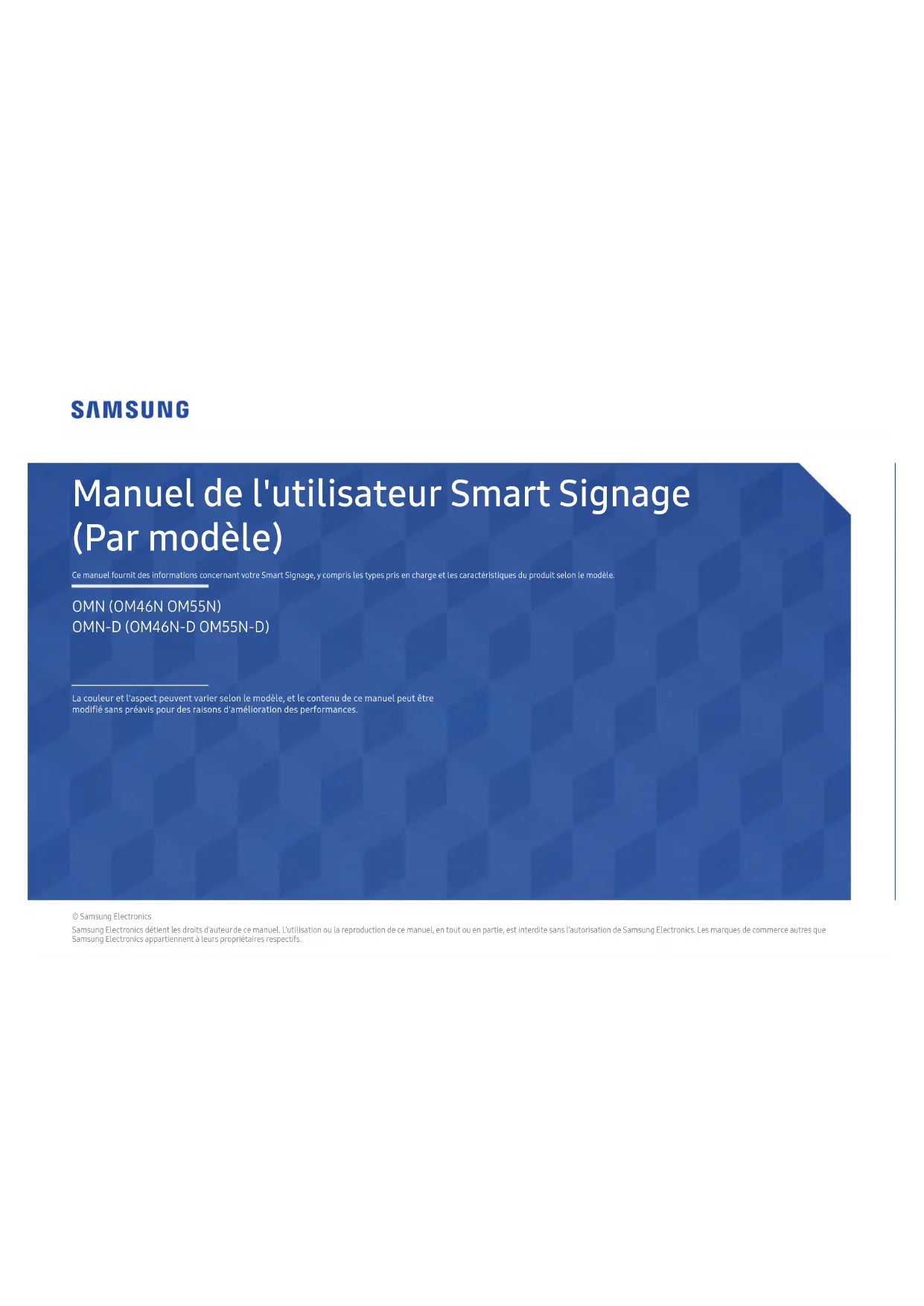

MODE D'EMPLOI OM46N SAMSUNG
Manuel de l'utilisateur Smart Signage (par modèle)
Ce manuel fournit des informations concernant toute Smart Signage, y compris les types pris en charge et les caractéristiques du produit selon le modèle.
OMN (OM46N, OM55N)
La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.
Samsung Electronics
Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Les marques de commerce autres que Samsung Electronics appartiennent à leurs propriétaires respectifs.
Table des matières
Préparation
| Vérification des composants 3 |
| Connecteurs | 4 |
| OM46N/OM55N | 4 |
| OM46N-D/OM55N-D | 5 |
| Dispositif antivol 6 | |
| Avant d'Installer l'apparell
(guide d'Installation) 7 |
| OM46N/OM55N | 7 |
| OM46N-D/OM55N-D | 8 |
| Installation du support mural 11 |
| Installation du support mural 11 |
| Spcifications du nécessaire de support mural (VESA) 11 |
Spécifications
| Général | 12 |
| Modes de minutage prêrglés 13 | |
Annexe
Chapitre 01 Préparation
Vérification des composants
Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. L'aspect réel des composants peut différer des illustrations. Aucun support n'est fourni avec le produit. Pour installer un support, vous devez en acheter un séparément. Utilisez l'aimant latéral ou le scotch double face, selon l'endroit où vous souhaitez fixer le capteur externe de luminosité ambiante. L'adhésivité du scotch double face n'est garantie que pour la première utilisation. Le capteur externe de luminosité ambiante est indiqué par l'étiquette sur le câble du capteur.
Guide de démarrage rapide
Piles (AAA x 2) (Non disponible dans certaines régions)
Pleine en caoutchouc pour entrée de cordon d'alimentation (Modèle pris en charge : OMN-D)
Fiche de garantie (Non disponible dans certaines régions)
Télécommande
Guide de maintien x 2 / Vis (M3 x L6) x 4 (Modèle pris en charge : OMN-D)
Guide de réglementation, cordon d'alimentation
Capteur externe de luminosité ambiante
Cache supérieur (Modèle pris en charge : OMN-D)
Placez le récepteur du câble IR externe à cet emplacement lorsque le câble n'est pas utilisé ou pendant le déplacement du produit.
La couleur et l'aspect des pièces peuvent différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.
| Port Description | |
| RS232C OUT | Connexion au MDC grâce à un adaptateur RS232C. |
| RS232C IN |
| AUDIO OUT | Transmet le son d'un apparéel audio par le bias d'un cable audio. |
| IR IN | Connexion à un cable IR externe qui reçoit les signaux de la télécommande. |
| AMBIENT SENSOR IN | Permet d'alimenter le panneau du capteur externe et de receivevoir des signaux du capteur de luminosité ambiente. |
| USB - | Connexion à un périphérique USB. |
| LAN OUT | • Le port LAN cable permet de connecter un apparéel externe, comme un ordinateur portable, afin d'établier une connexion à Internet.
• Se branche au contrôle multieiçran à l'aide d'un cable LAN. (10/100 Mbps) |
| LAN IN | Se branche au contrôle multieiçran à l'aide d'un cable LAN. (10/100 Mbps) |
| HDMI 1IN | Se connecté à une source à l'aide d'un cable HDMI ou HDMI-DVI. |
| HDMI 2 IN |
| DP IN | Se connecté à un PC à l'aide d'un cable DP. |
| HDMI OUT | Se connecté à un autre produit à l'aide d'un cable HDMI. |

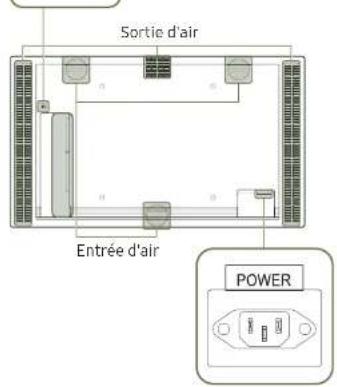

OM46N-D/OM55N-D
La couleur et l'aspect des pièces peuvent différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Installez ce produit pour un usage intérieur uniquement. Installez l'écran étiqueté OUTDOOR en direction de la fenêtre.
| Port Description | |
| RS232C IN | Connexion au MDC grâce à un adaptateur RS232C. |
| IR IN | Connexion à un cable IR externe qui reçoit les signaux de la télécommande. |
| USB - | Connexion à un péripéroidique USB. |
| HDMI IN | Se connecte à une source à l'aide d'un cable HDMI ou HDMI-DVI. |
| LAN | Le port LAN cablepermet de connecter un appareil externe, comme un ordinateur portable, afin d'établir une connexion à Internet.Sebranche au contrôle multiécran à l'aide d'un cable LAN (10/100 Mbps) |
| AMBIENT SENSOR IN | Permet d'alimenter le panneau du capteur externe et de recevoir des signaux du capteur de luminosité ambiente. |
Configuration de l'ID de l'écran
Le modèle OMN-D est doté de capteurs distants distincts sur les faces avant et arrière.
En fonction de la distance avec la télécommande ou d'autres conditions environnantes, il est possible que les écrans avant et arrière répondent au signal de la télécommande. Vous pouvez attribuer des ID aux écrans (INTÉRIEUR : 1, EXTÉRIEUR : 2) et suivre les étapes ci-dessous pour limiter l'utilisation de la télécommande à un seul écran.
Pour inverser l'attribution de la télécommande à un écran, annulez d'abord les paramètres d'ID existants pour les écrans INTÉRIEUR et EXTÉRIEUR en appuyant sur le bouton UNSET. Pour sélectionner l'écran INTÉRIEUR uniquement, procédez comme suit :
1) Placez la télécommande face au capteur infrarouge de l'écran INTÉRIEUR et appuyez sur SET → 1 → sur la télécommande. 2) Placez la télécommande face au capteur infrarouge de l'écran EXTÉRIEUR et appuyez sur SET → 1 → sur la télécommande.
Pour sélectionner l'écran EXTÉRIEUR uniquement, procédez comme suit :
1) Placez la télécommande face au capteur infrarouge de l'écran INTÉRIEUR et appuyez sur SET → Z → sur la télécommande. 2) Placez la télécommande face au capteur infrarouge de l'écran EXTÉRIEUR et appuyez sur SET → 2 → sur la télécommande.
Dispositif antivol
Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public. La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements. Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Modèle pris en charge : OMN
Verrouillage du dispositif antivol :
1. Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau. 2. Insérez une extrémité du câble dans la boucle de l'autre extrémité. 3. Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil. 4. Verrouillez le dispositif antivol.
- On peut se procurer un dispositif antivol séparément.
- Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.
- Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne.
Avant d'installer l'appareil (guide d'installation)
Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.
Assurez-vous de faire installer le support mural par une entreprise agréée. - Autrement, le support pourrait tomber et causer des blessures. Assurez-vous de faire installer le support mural approprié.
OM46N/OM55N
Angle d'inclinaison et rotation
Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. L'appareil peut être incliné selon un angle maximal de 15° par rapport à la surface perpendiculaire du mur.
N'utilisez pas ce modèle installé au plafond, au sol ou sur une table.
Ventilation
Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.
Installation sur un mur perpendiculaire
A Minimum 60 mm
B Température ambiante : Sous 30 °C
C Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 60 mm entre l'appareil et la surface du mur pour la ventilation et veillez à garder la température ambiante de l'espace A sous 30 °C.
OM46N-D/OM55N-D
Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. N'installez pas ce produit à proximité de machines qui fonctionnent avec de l'huile (par exemple, dans des stations-service). Les vapeurs d'huile peuvent gêner le fonctionnement des ventilateurs. N'utilisez pas le mode Paysage pour ce modèle.

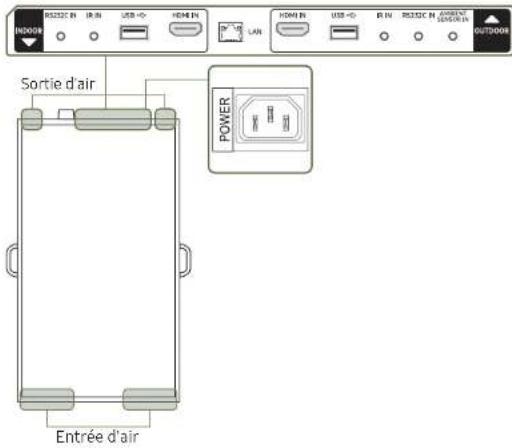

Ventilation
Ne bloquez pas les orifices de ventilation sur les faces inférieure et supérieure.
A Distance de la vitrine > 100 mm B Distance du plafond > 300 mm C Distance du sol > 100 mm D Plage de températures de fonctionnement : 0 à 30 °C (exposition directe aux rayons du soleil)
Installation du cache supérieur
Installez le GUIDE DE MAINTIEN x 2.
Insérez le cordon d'alimentation dans la pièce en caoutchouc destinée à cet usage et branchez le cordon.
Connectez les câbles (par exemple, le câble IR externe, le cordon d'alimentation, le câble HDMI, etc.) et positionnez-les comme indiqué sur l'image.
Mettez le cache supérieur en place.
Fixez solidement le câble IR externe et le capteur externe de lumière ambiante aux emplacements prévus.
Retrait des poignées
Retirez les poignées de chaque côté du produit.
Replacez les vis dans les orifices prévus à cet effet et vissez-les.
Enlevez les caches de protection aux endroits indiqués avant de procéder à l'installation murale ou sur support.
Précautions pour l'installation d'un boîtier
Pour protéger davantage le produit OMN-D, suivez les instructions ci-dessous. Les faces avant et arrière du boîtier ne doivent pas être recouvertes d'une vitre. - Ne bloquez pas les évents supérieur et inférieur du produit OMN-D. Il est recommandé de laisser une ouverture de 70 % sur le boîtier pour les évents d'entrée/sortie.
Modèle pris en charge : OMN
Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur. L'illustration est présente à titre de référence uniquement. Pour obtenir plus d'informations sur l'installation du support mural, consultez les instructions fournies avec le support mural. - Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural. Samsung Electronics n'est pas responsable des dommages causés au produit ou des dommages corporels infligés à vous-même ou à autrui si vous décidez d'installer le support mural sans aide.
Spécifications du nécessaire de support mural (VESA)
Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre zone de la paroi, contactez l'agence la plus proche.
Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.
- Les nécessaires de support mural de Samsung contiennent un guide d'installation détaillé, et toutes les pièces requises pour le montage sont fournies. N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit. Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.
- Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents. Samsung n'est pas responsable des dommages causés au produit ou des dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifique ou par le manquement du consommateur à suivre les instructions d'installation du produit. N'installez pas le produit avec une inclinaison supérieure à 15 degrés. Au moins deux personnes doivent procéder à l'installation du produit sur une paroi.
- Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous.
| Nom du modele | Spcifications de trou de vis VESA (A × B) en millimétres (pouces) | Vis standard Quantité |
| OM46N / OM55N 400 × 400 (15.7 × 15.7) M8 4 | | |
N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.
Chapitre 02 Spécifications
Général
| Nom du modèle | OM46N / OM46N-D | OM55N / OM55N-D |
| Panneau | Taille | Classe 46* (45.9 pouces / 116.8 cm) | Classe 55* (54.6 pouces / 138.7 cm) |
| Zone d'affichage | 1018.08 mm (H) x 572.67 mm (V)40.1 pouces (H) x 22.5 pouces (V) | 1209.6 mm (H) x 680.4 mm (V)47.6 pouces (H) x 26.8 pouces (V) |
| Alimentation électrique | AC100-240V~ 50/60HzReportez-vous à l'étiquette à l'arrête de l'appareil car la tension standard peut varier d'un pays à l'autre. |
| Considérations environnementales | Fonctionnement | Température: 32 °F - 104 °F (0 °C - 40 °C)* Pour installer le boîtier, maintainez une température interne inférieure ou égale à 40 °C.Humidity: 10% - 80%, sans condensation |
| Rangement | Température: -4 °F - 113 °F (-20 °C - 45 °C)Humidity: 5% - 95%, sans condensation* Applicable avant retrait de l'emballage du produit. |
Prêt à l'emploi : Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bidirectionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez. Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1 ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil. Cet appareil est un appareil de catégorie A. Dans un environnement domestique, il peut causer des interférences radio-électriques. Dans ce cas, l'utilisateur peut avoir à prendre des mesures adaptées. Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de Samsung Electronics.
Modes de minutage préréglés
Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour tout produit.
Fréquence horizontale
Le temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz.
Fréquence verticale
L'appareil affiche une seule image plusieurs fois par seconde (comme un tube fluorescent) pour obtenir le résultat vu par le téléspectateur. Le nombre d'apparitions de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz.
| Nom du modele | OM46N / OM55N | OM46N-D / OM55N-D |
| Synchronisation | Fréquence horizontal | 15-135 kHz (HDMI), 30-135 kHz (DisplayPort) 15-135 kHz (HDMI) |
| Fréquence verticale | 24-75 Hz (HDMI), 30-75 Hz (DisplayPort) 24-75 Hz (HDMI) |
| Résolution | Résolution optimale | 1920 x 1080 @ 60 Hz |
| Résolution maximale | 3840 x 2160 @ 60 Hz |
L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis par ce PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin allumé. Dans un tel cas, modifier les réglages d'après le tableau suivant en vous reportant au manuel de l'utilitaire de la carte vidéo.
| Résolution | Fréquence horizontal (kHz) | Fréquence verticale (Hz) | Fréquence d'horloge (MHz) | Polarité de synchronisation (H/V) |
| IBM, 720 x 400 | 31.469 | 70.087 | 28.322 | -/+ |
| MAC, 640 x 480 35 | 5.000 66.667 30.240 | -/- | | |
| MAC, 832 x 624 49 | 726 74.551 57.284 | -/- | | |
| MAC, 1152 x 870 68 | 8.681 75.062 100.000 | -/- | | |
| VESA, 640 x 480 | 31.469 | 59.940 | 25.175 | -/- |
| VESA, 640 x 480 | 37.861 | 72.809 | 31.500 | -/- |
| VESA, 640 x 480 | 37.500 75.000 | 31.500 | -/- | |
| VESA, 800 x 600 | 35.156 | 56.250 | 36.000 | +/+ |
| VESA, 800 x 600 | 37.879 | 60.317 | 40.000 | +/+ |
| VESA, 800 x 600 | 48.077 | 72.188 | 50.000 | +/+ |
| VESA, 800 x 600 | 46.875 | 75.000 | 49.500 | +/+ |
| VESA, 1024 x 768 | 48.363 | 60.004 | 65.000 | -/- |
| VESA, 1024 x 768 | 56.476 | 70.069 | 75.000 | -/- |
| VESA, 1024 x 768 | 60.023 | 75.029 | 78.750 | +/+ |
| VESA, 1152 x 864 | 67.500 | 75.000 | 108.000 | +/+ |
| Résolution | Fréquence horizontal (kHz) | Fréquence verticale (Hz) | Fréquence d'horloge (MHz) | Polarité de synchronisation (H/V) |
| VESA, 1280 x 720 | 45.000 | 60.000 | 74.250 | +/+ |
| VESA, 1280 x 800 | 49.702 | 59.810 | 83.500 | -/+ |
| VESA, 1280 x 1024 | 63.981 | 60.020 | 108.000 | +/+ |
| VESA, 1280 x 1024 | 79.976 | 75.025 | 155.000 | +/+ |
| VESA, 1366 x 768 | 47.712 | 59.790 | 85.500 | +/+ |
| VESA, 1440 x 900 | 55.935 | 59.887 | 106.500 | -/+ |
| VESA, 1600 x 900 | 60.000 | 60.000 | 108.000 | +/+ |
| VESA, 1680 x 1050 | 65.290 | 59.954 | 146.250 | -/+ |
| VESA, 1920 x 1080 | 67.500 | 60.000 | 148.500 | +/+ |
| VESA, 2560 x 1440 | 88.787 | 59.951 | 241.500 | +/- |
| CEA, 3840 x 2160 (HDMI) | 67.500 | 60.000 | 297.000 | +/+ |
| VESA, 3840 x 2160 (DP) | 133.313 | 59.997 | 533.250 | +/- |
Les modèles OMN-D ne sont pas disponibles avec la résolution VESA 3840 x 2160 (DP).
Chapitre 03 Annexe
Licence
DOLBY AUDIO
Modèle pris en charge : GMN
Lorsque vous utilisez des logiciels open source, la licence est disponible dans le menu du produit. La licence est rédigée uniquement en anglais.
Pour obtenir des informations sur la mention de licence de code source libre, contactez le Service Consommateurs Samsung ou envoyez un courriel à oss.request@samsung.com.
