Caractéristiques	Détails
Taille de l'écran	27 pouces
Résolution	2560 x 1440 pixels (QHD)
Type de panneau	IPS
Temps de réponse	4 ms (GTG)
Luminosité	350 cd/m²
Contraste	1000:1 (statique)
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, DVI-D, USB
Réglage de la hauteur	Oui, ajustable
Inclinaison	Oui
Rotation	Oui, mode portrait
Consommation d'énergie	50 W (en fonctionnement)
Normes de sécurité	CE, FCC, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - GL2706PQ BENQ

Comment ajuster la luminosité et le contraste de mon BENQ GL2706PQ ?

Pour ajuster la luminosité et le contraste, appuyez sur le bouton 'Menu' de votre moniteur, naviguez jusqu'à 'Image', puis utilisez les flèches pour sélectionner 'Luminosité' ou 'Contraste' et ajustez les niveaux selon vos préférences.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de débrancher le moniteur pendant quelques minutes avant de le rebrancher.

Comment changer la résolution de l'écran sur mon BENQ GL2706PQ ?

Faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour votre moniteur, qui est de 2560 x 1440.

Mon moniteur affiche des couleurs étranges, que faire ?

Accédez au menu OSD, sélectionnez 'Image', puis 'Réglages des couleurs'. Assurez-vous que le mode de couleur est réglé sur 'Standard' ou 'sRGB' pour une meilleure qualité d'affichage.

Comment activer le mode de réduction de lumière bleue sur le BENQ GL2706PQ ?

Accédez au menu OSD, sélectionnez 'Lumière bleue', puis choisissez le niveau de réduction souhaité pour minimiser la fatigue oculaire.

Le moniteur clignote, que faire ?

Vérifiez le câble vidéo pour vous assurer qu'il est bien connecté. Essayez également de changer le port HDMI ou DisplayPort. Si le problème persiste, essayez un autre ordinateur pour voir si le problème vient du moniteur ou de l'ordinateur.

Comment remettre le moniteur à ses paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Réglages', puis choisissez 'Réinitialiser les paramètres d'usine'. Confirmez pour restaurer tous les paramètres aux valeurs par défaut.

Le son ne fonctionne pas sur mon BENQ GL2706PQ, que faire ?

Assurez-vous que le câble audio est correctement branché si vous utilisez des haut-parleurs externes. Vérifiez également les paramètres audio de votre ordinateur pour vous assurer que le bon périphérique de sortie est sélectionné.

Comment monter le moniteur sur un bras articulé ?

Le BENQ GL2706PQ est compatible avec les supports VESA 100 x 100 mm. Dévissez le support de pied d'origine, puis fixez le moniteur au bras articulé en utilisant les vis fournies avec le support.

Où trouver le numéro de série de mon BENQ GL2706PQ ?

Le numéro de série est situé au dos du moniteur, sur une étiquette collée. Vous pouvez également le trouver dans le menu OSD sous 'Informations sur le moniteur'.

MODE D'EMPLOI GL2706PQ BENQ

Droits d'auteur

Copyright © 2016 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, express ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

La performance d'absence de scintillement peut être affectée par des facteurs externes tels qu'une mauvaise qualité du câble, une alimentation instable, une interférence de signal, ou une mauvaise mise à la terre, et cela peut inclure d'autres facteurs externes que ceux mentionnés ci-dessus. (Applicable pour les modèles sans scintillement seulement.)

Sécurité de l'alimentation électrique

Observez ces instructions de sécurité pour obtenir les valeurs de performance et la plus grande longévité de votre moniteur.

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre équipement près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
• Un cordon d'alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0,75 mm doit être utilisé.

Entretien et nettoyage

• Nettoyage. Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation adéquat est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrite ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

BenQ ecofacts

Droits d'auteur 2 Pour commencer 5 Présentation du moniteur 7 Vue avant 7 Vue arrière 7 Ports d'entrée et de sortie 7 Installation matérielle du moniteur 8 Comment séparer la base 12 Ajuster la hauteur du moniteur 13 Pivoter le moniteur 14 Réglage de l'angle de vision 15 Utilisation du kit de montage du moniteur 16 Tirer pleinement profit de votre moniteur BenQ 17 Téléchargement sur Internet des fichiers de pilote du moniteur LCD 17 Installation du moniteur sur un nouvel ordinateur 18 Mise à niveau du moniteur sur un ordinateur existant 19 Comment installer sur les systèmes Windows 10 (certains modèles seulement) 20 Comment installer sur les systèmes Windows 8 (8.1) 21 Comment installer sur les systèmes Windows 7 22 Utilisation des menus 23 Naviguer dans le menu principal 25 Menu Luminescence 25 Menu Couleur 26 Menu OSD 26 Menu Langue 26 Menu Rappel 27 Menu Divers 27 Menu Sélection de l'entrée 28 Menu Son 28 Dépannage 29 Foire aux questions (FAQ) 29 Pour plus d'aide ? 30 Ajuster la résolution de l'écran 31 Ajuster la fréquence de rafraîchissement de l'écran 32 33 Spécifications 34

Pour commencer

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ
Base du moniteur
Guide de démarrage rapide
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région.)
Câble video : HDMI (Accessoire optionnel)
Carte de garantie

• Les accessoires disponibles et les images présentées ici peuvent être différents du contenu réel et du produit fourni dans votre région. Et le contenu de l'emballage peut être changé sans préavis. En ce qui concerne les câbles qui ne sont pas fournis avec votre produit, vous pouvez les acheter séparation.
• Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.

Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.

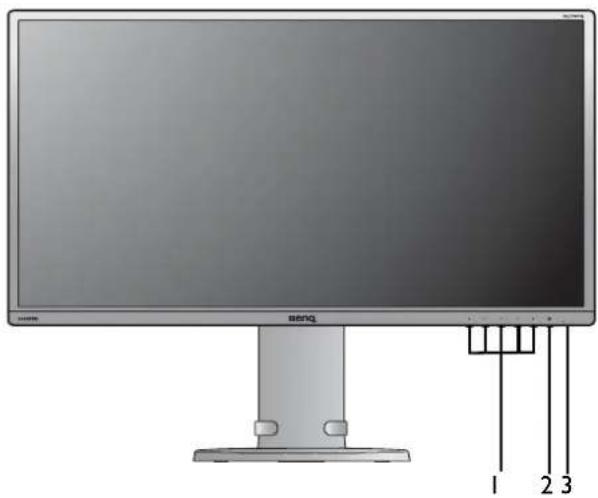

Vue avant

I. Boutons de commande 2. Bouton d'alimentation 3. DÉL d'alimentation

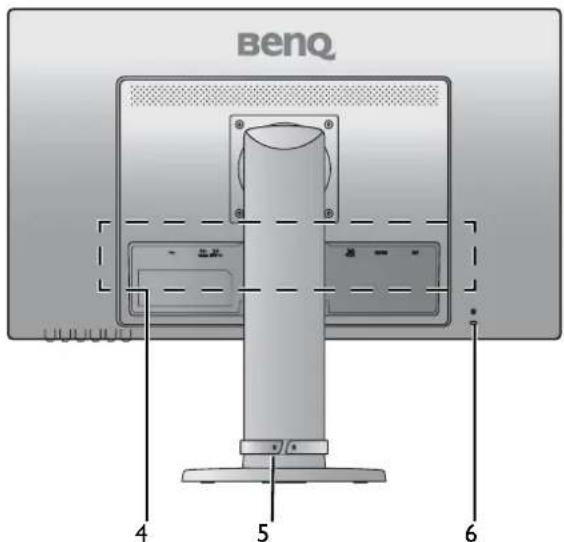

Vue arrière

1. Ports d'entrée et de sortie (voir Ports d'entrée et de sortie à la page 7)
2. Fente de gestion des câbles
3. Fente pour cadenas Kensington

Ports d'entrée et de sortie

1. Prise d'entrée alimentation secteur 2. Prise LINE IN 3. Prise LINE OUT 4. Connecteur DVI-D 5. Connecteur HDMI 6. Connecteur DP

Installation matérielle du moniteur

• Si l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer.
• Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.
• Les illustrations suivantes sont pour votre référence seulement. Les prises d'entrée et de sortie disponibles peuvent varier selon le modèle acheté.

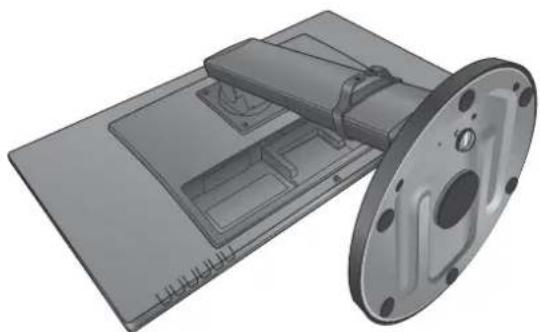

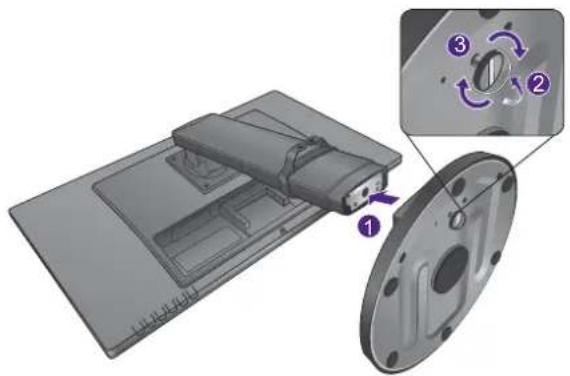

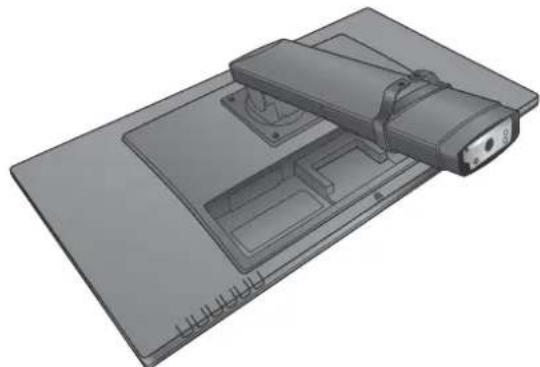

I. fixez la base du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fendra le verre ou endommagera la surface du LCD, annulant toute garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

Fixez la base du moniteur au pied du moniteur.

Serrer la vis en bas de la base, comme illustré.

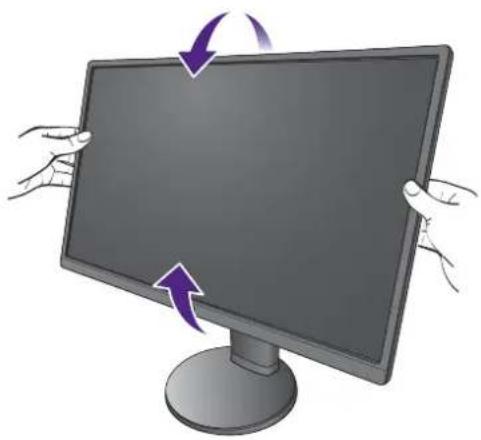

Soulevez doucement le moniteur, retournez-le et placez le droit sur son pied sur une surface plane et égale.

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

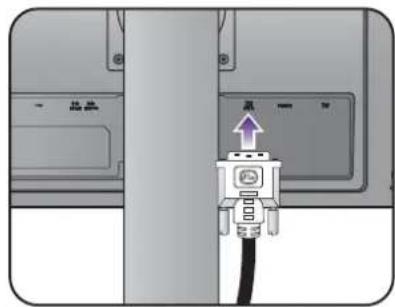

2. Connectez le câble vidéo de l'ordinateur

Pour connecter le cable DVI-D

Branchez le connecteur du cable DVI-D (à l'extrémité sans filtre ferrite) au connecteur vidéo du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtre ferrite) au connecteur vidéo de l'ordinateur.

Serrez toutes les vis à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Pour connecter le câble HDMI

Connectez la prise du cable HDMI au port HDMI sur le moniteur. Connectez l'autre extrémité du cable HDMI au port HDMI d'un appareil de sortie numérique.

Pour connecter le cable DP

Connectez le connecteur du câble DP au connecteur vidéo du moniteur. Connectez l'autre prise du câble au connecteur vidéo de l'ordinateur.

Les câbles vidéo inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le produit fourni pour votre région.

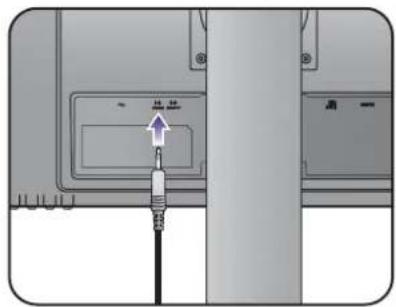

3. Connectez le câble audio.

Connectez le câble audio à la prise LINE IN sur l'arrière du moniteur et à la prise de sortie audio de votre ordinateur.

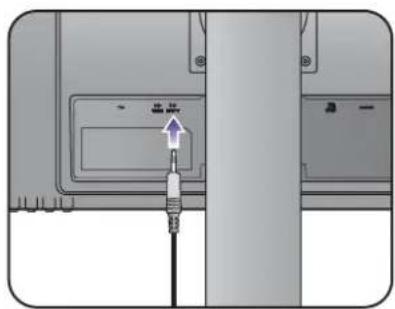

4. Connectez le casque.

Connectez le câble du casque à la prise LINE OUT sur l'arrière du moniteur.

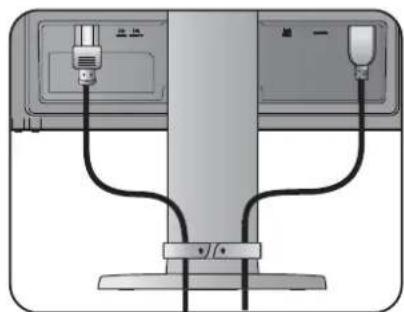

5. Connectez le câble d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée sur l'arête du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

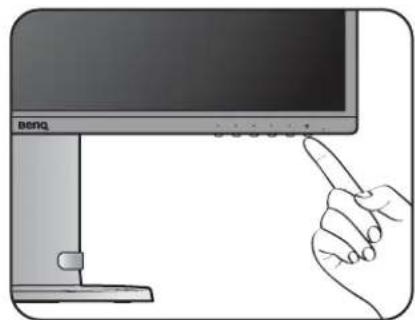

7. Connectez l'alimentation et mettez sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et allumez-la.

L'image peut être différente du produit fourni dans votre région.

Allumez le moniteur en appuyant sur le bouton d'alimentation sur le moniteur.

Allumez également l'ordinateur et suivez les instructions de Tirer pleinement profit de votre moniteur BenQ à la page 17 pour installer le logiciel du moniteur.

Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

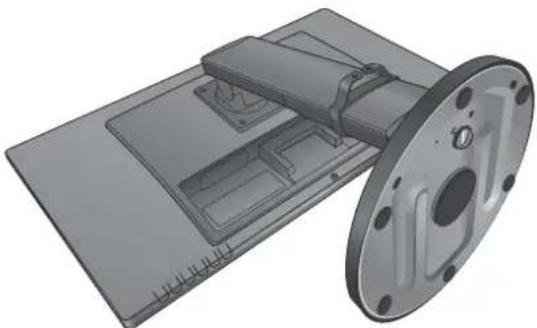

I. préparez le moniteur et la zone.

Eteignez le moniteur et l'alimentation avant de débrancher le câble d'alimentation. Eteignez l'ordinateur avant de débrancher le câble signal du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêtera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

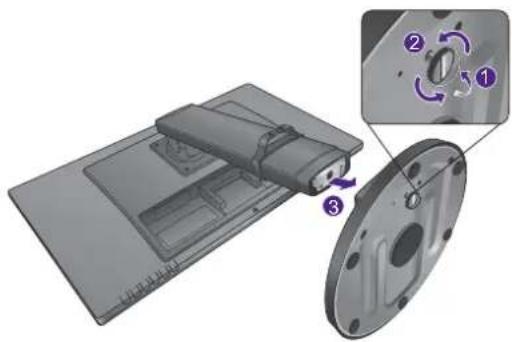

2. Retirez la base du moniteur.

Desserrer la vis en bas de la base du moniteur et détachez la base comme illustré.

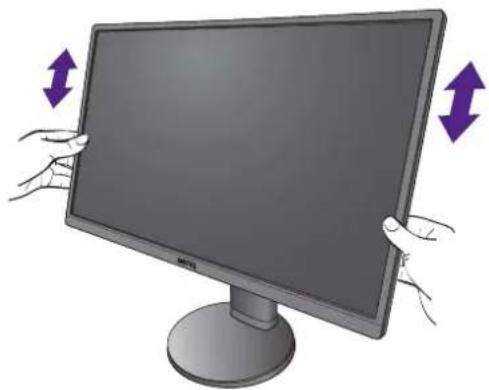

Ajuster la hauteur du moniteur

Pour ajuster la hauteur du moniteur, appuyez simultanément sur les côtes gauche et droite de l'écran pour abaisser le moniteur ou le soulever à la hauteur désirée.

• Evitez de placer les mains sur la partie supérieure ou inférieure du pied régable en hauteur ou en bas du moniteur, car le moniteur en montant ou descendant peut causer des blessures. Eloignez les enfants du moniteur lorsque vous effectuez cette opération.

• Si le moniteur a été pivoté en mode portrait et l'ajustement de la hauteur est souhaité, vous ne devez noter que l'écran large empêchera le moniteur d'être abaissé à sa hauteur minimale.

Pivoter le moniteur

Faites pivoter l'affichage.

Avant de tourner le moniteur à une orientation en portrait, l'affichage doit être pivoté de 90 degrés.

1. Déployez complètement le moniteur et inclinez-le.

Soulevez doucement l'affichage vers le haut et déployez-le à la position déployée maximale. Puis faites pivoter le moniteur.

Le moniteur doit être déployé verticalement pour lui permettre de pivoter de mode paysage en mode portrait.

1. Faites pivoter le moniteur de 90 degrés dans le sens des aiguilles d'une montre comme illustré.

Pour éviter que le bord de l'affichage LCD n'heurte la surface de la base lors du pivotement, n'oubliez pas de déployer le moniteur à sa position la plus haute avant de commencer à faire pivoter l'affichage. Vous devez vous assurer qu'il n'y a pas d'obstacle autour du moniteur et qu'il y a assez de place pour les câbles.

1. Ajustez le moniteur à l'angle d'affichage souhaité.

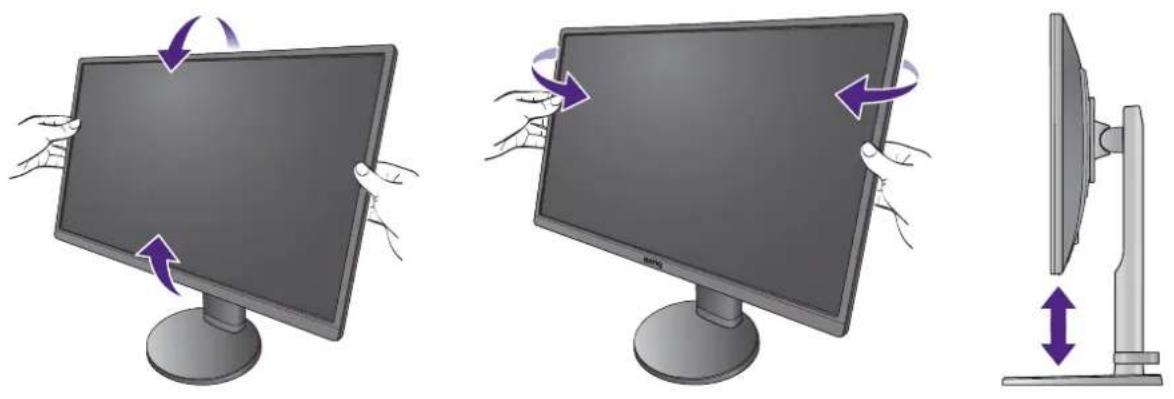

Réglage de l'angle de vision

Veuillez positionner l'écran à l'angle souhaité avec les fonctions d'ajustement de l'inclinaison, la rotation ou la hauteur du moniteur. Consultez les spécifications du produit pour des détails.

Utilisation du kit de montage du moniteur

L'arrête de votre moniteur LCD a une monture standard VESA avec une forme de 100mm permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Précautions

Montez votre moniteur et son kit de montage sur un mur plat. - Assurez-vous que le mur et le support de montage mural (acheté séparément) sont suffisamment résistants pour supporter le poids du moniteur. Consultez les spécifications du produit pour des informations de poids. - Éteignez le moniteur et l'alimentation avant de déconnecter les câbles du moniteur LCD.

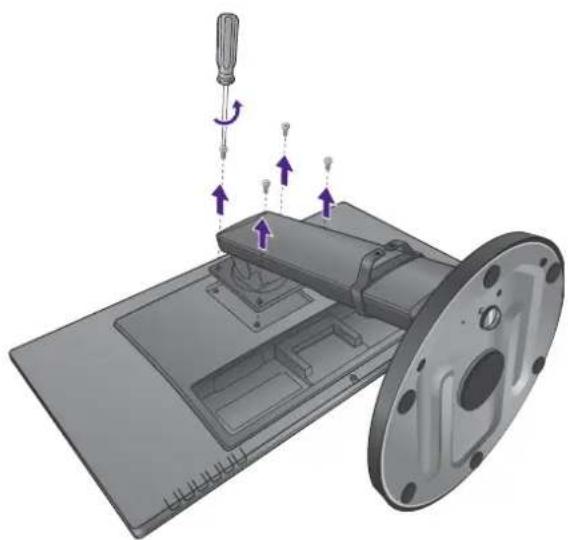

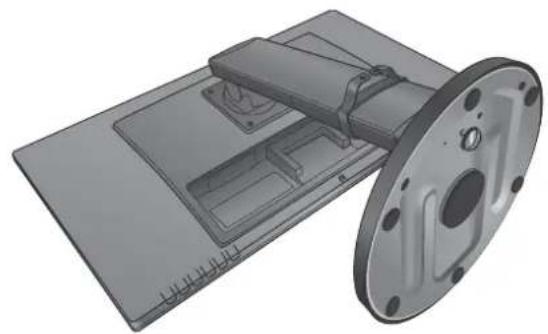

I. retirez le pied du moniteur.

Placez la surface de l’écran sur une surface propre et matelassée.

Utilisez un tournevis pour dévisser les vis à l'arrière du moniteur. Puis, retirez le pied du moniteur.

Au cas où vous souhaitez utiliser votre moniteur sur le pied ultérieurement, veuillez conserver la base du moniteur, le pied du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.

Utilisez quatre vis M4 x 10 mm pour fixer un support de montage mural standard VESA au moniteur. Assurez-vous que toutes les vis sont bien serrées correctement. Consultez un technicien professionnel ou le service BenQ pour l'installation murale et les précautions de sécurité.

Tirer pleinement profit de votre moniteur benq

Pour tirer le meilleur parti de votre nouveau moniteur LCD BenQ, installez le pilote personnalisé du moniteur LCD BenQ comme fourni sur le site web BenQ local. Voir Téléchargement sur Internet des fichiers de pilote du moniteur LCD à la page 17 pour plus de détails.

Les circonstances de connexion et d'installation de votre moniteur LCD BenQ déterminent la procédure à suivre pour installer correctement le logiciel pilote personnalisé du moniteur LCD BenQ. Les circonstances dépendant de la version de Microsoft Windows utilisée et de si vous connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son Assistant Ajout de nouveau matériel détecté.

Suivez les instructions de l'assistant. Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante), voir :

• Installation du moniteur sur un nouvel ordinateur à la page 18.
• Mise à niveau du moniteur sur un ordinateur existant à la page 19.

• Si un nom d'utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d'installer le logiciel sur votre ordinateur. Pour vérifier le nom du modèle acheté, consultez l'étiquette des caractéristiques sur l'arrière du moniteur.

Téléchargement sur internet des fichiers de pilote du moniteur LCD

1. Assurez-vous que votre ordinateur est connecté à Internet. 2. Visitez le site web BenQ local. 3. Téléchargez les fichiers de pilote corrects grâce à la sélection du nom du produit, du nom du modèle et de la catégorie de fichier. La présentation et le contenu du site peuvent varier selon la région/le pays. 4. Sur votre ordinateur, procédez à l'extraction des fichiers de pilote dans un dossier vide. Souvenez-vous de l'emplacement d'extraction de ces fichiers.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détail pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions de Mise à niveau du moniteur sur un ordinateur existant.

1. Suivez les instructions dans Installation matérielle du moniteur à la page 8. Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'Assistant Ajout de nouveau matériel détecté. Suivez les invitations jusqu'à l'affichage de l'option pour Installer les pilotes de périphérique matériel. 2. Cochez la case Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant. 3. Regardez et confirmez que l'assistant a sélectionné le nom correct de votre moniteur et cliquez sur Suivant. 4. Cliquez sur Terminer. 5. Redémarrez l'ordinateur.

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement compatible pour les systèmes d'exploitation Windows 8.1, Windows 8 et Windows 7.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du pilote logiciel de moniteur consiste à sélectionner un fichier d'information (.inf) approprié parmi les fichiers de pilote téléchargés pour le modèle spécifique de moniteur que vous avez connecté, et à laisser Windows installer les fichiers de pilote correspondants. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

Voir:

Comment installer sur les systèmes Windows 10 (certains modèles seulement) à la page 20 Comment installer sur les systèmes Windows 8 (8.1) à la page 21 Comment installer sur les systèmes Windows 7 à la page 22

Comment installer sur les systèmes windows 10 (certains modèles seulement)

Ouvrez les Propriétés d'affichage.

Allez à Démarrer, Paramètres, Périphériques, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Sélectionnez Propriétés dans le menu.
2. Cliquez sur l'onglet Matériel.
3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
4. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
5. Dans la fenêtre Mettre à jour le pilote, sélectionnez l'option Recherchez un pilote sur mon ordinateur.
6. Cliquez sur Parcourir et localisez les fichiers de pilote téléchargés sur Internet en suivant les instructions de Téléchargement sur Internet des fichiers de pilote du moniteur LCD à la page 17.
7. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment installer sur les systèmes windows 8 (8.1)

Ouvrez les Propriétés d'affichage.

Déplacez le curseur vers le coin inférieur droit de l’écran ou appuyez sur les touches Windows + C sur le clavier pour ouvrir la barre des icônes. Allez à Paramètres, Panneau de configuration, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Vous pouvez également cliquer-droit sur le bureau et sélectionner Personnaliser, Affichage, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Sélectionnez Propriétés dans le menu.
2. Cliquez sur l'onglet Matériel.
3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
4. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
5. Dans la fenêtre Mettre à jour le pilote, sélectionnez l'option Recherchez un pilote sur mon ordinateur.
6. Cliquez sur Parcourir et localisez les fichiers de pilote téléchargés sur Internet en suivant les instructions de Téléchargement sur Internet des fichiers de pilote du moniteur LCD à la page 17.
7. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment installer sur les systèmes windows 7

Ouvrez les Propriétés d'affichage.

Allez à Démarrer, Panneau de configuration, Matériel et audio, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Vous sousvez egelement cliquer-droit sur le bureau et selectionner Personaliser, Affichage, Periphériques et imprimantes et cliquez-droit sur toute moniteur dans le menu.

1. Sélectionnez Propriétés dans le menu.
2. Cliquez sur l'onglet Matériel.
3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
4. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
5. Dans la fenêtre Mettre à jour le pilote, sélectionnez l'option Rechercher un pilote sur mon ordinateur.
6. Cliquez sur Parcourir et localisez les fichiers de pilote téléchargés sur Internet en suivant les instructions de Téléchargement sur Internet des fichiers de pilote du moniteur LCD à la page 17.
7. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

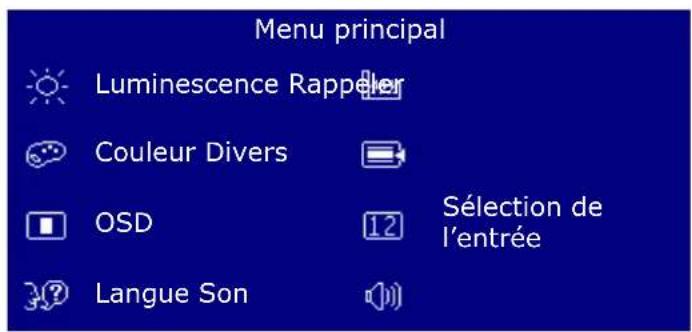

Utilisation des menus

Tous les menus à l'écran (OSD) peuvent être accessibles par les touches de commande. Vous pouvez utiliser le menu OSD pour ajuster tous les paramètres sur votre écran.

1. Appuyez ⑤ pour afficher le menu principal. 2. Appuyez 3 / 4 pour déplacer la surbrillance à un élément du menu, puis appuyez 5 pour sélectionner cet élément. 3. Répétez l'étape précédente jusqu'à ce que le réglage souhaité soit effectué. 4. Pour retourner au menu précédent ou quitter le menu, appuyez ➀ plusieurs reprises jusqu'à ce qu'il disparaisse.

No.	Nom Fonction
1	Sélection de l'entrée	• Ouvre le menu Sélection de l'entrée.
2	Quitter	• Ouvre le menu Mode couleur. Vous pouvez sélectionner un mode d'image qui correspond le mieux au type d'images sur l'écran. • Standard: Pour des applications PC de base. • Jeux: Pour les produits videoo. • Cinéma: Pour afficher les videos. • Paysage: Pour afficher les photos. • Texte: Pour la lecture des livres électroniques et des documents.
		• Quitte le menu à l'écran.
		• Appuyez pendant 2 à 3 secondes pour ouvrir le menu Low Blue Light. Cette fonction diminue la luminière bleue émise par l'écran pour réduire le risque d'exposition à la luminière bleue de vos yeux. Vous pouvez sélectionner Mode I pour réduire une petite quantité de lumière bleue, ou sélectionnéz Mode 2/Mode 3 pour avoir plus de réduction de la luminière bleue.
3	Gauche	• Ouvre le menu ECO. • Pour l'ajustement haut/diminution. • Appuyez pendant 10 secondes pour activer/désactiver Verrou de la touche d'alimentation.
4	Droite	• Ouvre le menu Volume. • Pour l'ajustement bas/augmentation.
5	Menu/Entrée	• Active le menu principal. • Accès aux sous-menus. • Appuyez pendant 10 secondes pour activer/désactiver Verrou de l'OSD.
6	Alimentation	• Allumer ou étant le moniteur.
7	Témoin d'alimentation	• S'allume en bleu lorsque le moniteur est allumé. • S'allume en orange lorsque le moniteur est en mode veille.

• OSD = Affichage à l'écran.

Naviguer dans le menu principal

Vous pouvez utiliser le menu à l'écran (OSD) pour ajuster tous les paramètres sur votre écran. Appuyez sur la touche de raccourci du Menu principal pour afficher le menu principal. Voir Utilisation des menus à la page 23 pour plus de détails.

Les options de menu disponibles peuvent varier selon les sources d’entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

Menu luminescence

Élément Fonction Plage
Luminosité Ajuste	a balance entre les niveaux lumineux et sombres.	0 à 100
Contraste Ajuste le	degré de différence entre les points sombres et les points lumineux.	0 à 100

Menu couleur

Élément Fonction Plage
Couleur 9300K	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
7500K	Permet aux photos et aux photos d'être affichées en couleurs naturelles.
6500K	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
Utilisateur	Le mélange des couleurs primaires Rouge, Vert et Bleu peut être modifié pour changer la teinte de la couleur de l'image. Allez aux menus R (rouge), V (vert), et B (bleu) se suivant pour modifier les paramètres. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. (P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.) C'est la couleur par défaut de l'usine.	• R (0 ~ 100) • V (0 ~ 100) • B (0 ~ 100)

Menu OSD

Élément Fonction Plage
Position H.	Ajuste la position horizontale du menu OSD. 0 à 100
Position V.	Ajuste la position verticale du menu OSD. 0 à 100
Temporisation	Ajuste le temps d'affichage du menu à l'écran. 5 à 30 sec.

Menu langue

Élément Fonction Plage
Langue	Définit la langue du menu à l'écran. • English • Français • Deutsch • Italiano • Polski • Français	• Nederlands • 日本語 • 简体中文 • Puplesny • Česky

Menu rappeler

Élément Fonction Plage
Tous Les Paramètres	Rétablit tous les régles aux valeurs par défaut de l'usine.	Oui Non

Menu divers

Élément Fonction Plage
Finesse	Ajusté la clarté et la visibilité des contours des sujets dans l'image.	I à 5
DDC CI	Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur.DDC/CI est l'accrémme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour étendre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.	• Activé• Éteint
Afficher les informations	Affiche les réglages actuels des propriétés de l'écran.
Contr. avancé	La fonction permet de détecter automatiquement la distribution d'un signal visuel en entrée, puis de créé le contraste optimal.	• Activé• Éteint
Mode d'affichage	Cette fonction est fournie pour permettre un autre format que 16:9 d'être affché sans distorsion géométrique.Les options au-dessous de Mode d'affichage seront différentes selon les sources de signal d'entrée.
	Plein	• Échelonne l'image d'entrée pour replir l'écran. Idéal pour les images au format 16:9.
	Format	• L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage.
Overdrive	Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour-cache le bruit de cordure génént s'il estprésent autour de votre image.	• Éteint• 1• 2• 3
Opening Logo	Définit si le logo BenQ est affché lorsque le moniteur est allumé.	• Activé• Éteint
Format DP	Définit un format DP correct pour l'entrée DP. • 1.1	• 1.2

Menu sélection de l'entrée

Élément Fonction Plage
AUTO	Sélectionne automatiquement un signal d'entrée valide lorsque le moniteur est allumé.	DVI HDMI DPM Manual
	Sélectionne manuellement un signal d'entrée valide lorsque le moniteur est allumé.

Menu son

Élément Fonction Plage
Volume	Ajuste le volume audio. 0 à 100
Silencieux	Désactive l'entrée audio. • Activé	• Éteint
Son                             numérique	Sélectionne une entrée son valide. • HDMI	• DP

Foire aux questions (FAQ)

Les images sont floues.

Lisez les instructions de ajuster la résolution de l'écran à la page 31 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?

Lisez les instructions de ajuster la résolution de l'écran à la page 31. Sélectionnez la résolution native.

Des erreurs de pixels sont visibles.

• Nettoyez l'écran LCD.
• Mettez sous tension puis hors tension.
• Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel qui se produit dans la technologie LCD.

Les couleurs de l'image ne sont pas correctes.

L'image présente une teinte jaunâtre, bleutée ou rosée.

Allez à Réappel, puis désélectionnez Oui pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est piquée ou cassée, contactez votre revendeur.

Aucune image n'est visible.

Le témoin de l'écran est-il de couleur bleue ?

• électionnant un mode d'affichage pris en charge. Veuillez dire Modes d'affichage prédéfinis à la page 33.
• Si le message Out of Range s'affiche à l'écran pendant le processus de démarrage ordinateur, cela signifie qu'une compatibilité informatique est causée par le système d'exploitation ou la carte graphique. Le système ajustera automatiquement la fréquence de rafraîchissement. Attendez simplement que le système d'exploitation soit lancé.

Une légère ombre de l'image statique affichée est visible à l'écran.

• Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrer en mode de « veille » basse consommation lorsqu'ils ne sont pas utilisés.
• Utilisez un écran de veille pour éviter la détention des images.

Le témoin de l'écran est-il de couleur orange ?

Si la DÉL est allumée en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pincée ou cassée, contactez votre revendeur.

Le témoin de l'écran est-il allumé?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

L'image est déformée, clignote ou scintille.

Lisez les instructions de Ajuster la résolution de l'écran à la page 31 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Vous utilisez le moniteur dans sa résolution native, mais l'image est toujours déformée.

Les images de sources différentes peuvent apparaître déformées ou étirées sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction Mode d'affichage pour définir un format approprié pour les sources d'entrée. Voir Modes d'affichage prédéfinis à la page 33 pour plus de détails.

Les images sont placées dans une direction déterminée.

Lisez les instructions de ajuster la résolution de l'écran à la page 31 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Les commandes OSD sont inaccessibles.

Pour déverrouiller les commandes OSD quand elles sont prédéfinies pour être verrouillées, appuyez et maintenez la touche 5 (Menu) pendant 10 secondes.

Aucun son ne peut être entendu sur les haut-parleurs externes connectés.

• Vérifiez si la connexion LINE IN/LINE OUT est correctement effectuée.
• Si les haut-parleurs externes sont de type USB, vérifie si la connexion USB est OK.
• Augmentez le volume (le volume peut être muet ou trop faible) sur les haut-parleurs externes.

Pour plus d'aide?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou visitez le site Web local sur www.BenQ.com pour plus de support et le service client local.

Ajuster la résolution de l'écran

Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. Pour la meilleure performance de l'affichage, veuillez régler l'affichage à sa résolution maximale qui est la même que le format du moniteur. Ceci est appelé la « résolution native » ou résolution maximale, c'est-à-dire l'image plus claire. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Un flou de l'image sur les limites entre les pixels peut se produire avec la résolution extrapolée selon le type d'image et sa résolution initiale.

Pour configurer le format du moniteur et la résolution native pour le modèle acheté, veuillez vérifier la page des spécifications.

• Pour utiliser pleinement la technologie LCD, vous devez sélectionner le paramètre de résolution native de l'écran de votre ordinateur comme décrit ci-dessous. Il faut savoir que toutes les cartes vidéo ne fournissent pas cette valeur de résolution. Si la carte ne le fait pas, visitez le site Web du fabricant de votre carte vidéo pour un pilote mis à jour pour votre réseau de carte vidéo qui prend en charge cette résolution. Les pilotes vidéo logiciels sont souvent mis à jour et disponibles pour de nouvelles résolutions vidéo matérielles. Si nécessaire, il peut être nécessaire de remplacer et mettre à jour votre carte vidéo matérielle pour pouvoir prendre en charge la résolution native du moniteur.
• Selon le système d'exploitation sur votre PC, différentes procédures doivent être suivies pour ajuster la résolution de l'écran. Consultez le document d'aide de votre système d'exploitation pour plus de détails.

Ouvrez les Propriétés d'affichage et sélectionnez l'onglet Paramètres.

Vous pouvez ouvrir les Propriétés d'affichage en cliquant du bouton droit sur le bureau et en sélectionnant Propriétés dans le menu contextuel.

1. Utilisez le curseur dans la section 'Zone écran' pour ajuster la résolution de l'écran.

Sélectionnez la résolution recommandée (résolution maximale), puis cliquez sur Appliquer.

Si vous sélectionnez une autre résolution, il faut savoir que cette autre résolution est interpolée et peut ne pas afficher exactement l'image à l'écran aussi bien que le ferait le paramètre de résolution native.

1. Cliquez sur OK puis sur Oui.
2. Fermez la fenêtre Propriétés d'affichage.

Si la source d'entrée ne fournit pas une image qui est la même que le format du moniteur, l'image affichée peut apparaître étirée ou déformée. Pour conserver le format d'origine, les options d'échelonnement de l'image se trouvent dans le réglage « Mode d'affichage ».

Ajuster la fréquence de rafraîchissement de l'écran

Il n'est pas nécessaire deCHOISIR LA FREquence DE RAFRAICHISSEMENT LE plus eleve sur un écran LCD, car il n'est pas possible techniquement a un écran LCD de scintiller. Les meilleurs résultats seront obtenus en utilisant les modes d'usine déjà definis dans votre ordinateur. Consultez le chapitre suivant pour les modes d'usine: Modes d'affichage prédéfinis à la page 33.

Selon le système d'exploitation sur votre PC, différentes procédures doivent être suivies pour ajuster la résolution de l'écran. Consultez le document d'aide de votre système d'exploitation pour plus de détails.

1. Double-cliquez sur l'icône Affichage dans le Panneau de configuration.
2. Dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
3. Sélectionnez l'onglet Adaptateur et sélectionnez une fréquence de rafraîchissement appropriée pour correspondre à l'un des modes d'usine applicables listés dans le tableau des spécifications.
4. Cliquez sur Modifier, OK, puis sur Oui.
5. Fermez la fenêtre Propriétés d'affichage.

Modes d'affichage prédéfinis

Mode d'affichage entrant (synchronisation d'entrée)
Signal d'entrée	Résolution 2560 x 1440
	Format d'affichage	16:9
DVI / HDMI / DP	640x480@60Hz v
	640x480@75Hz v
	800x600@60Hz v
	800x600@75Hz v
	1024x768@60Hz v
	1024x768@75Hz v
	1280x800@60Hz v
	1280x720@60Hz v
	1280x1024@60Hz v
	1280x1024@75Hz v
	1600x900@60Hz v
	1680x1050@60Hz v
	1920x1080@60Hz v
	2560x1440@60Hz v

Pour assurer que les fréquences ci-dessus fonctionnent, vérifie d'abord la compatibilité et les spécifications de votre carte graphique.

L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte graphique non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique.

Type d'écran	Moniteur à rétroéclairage DEL écran large QHD 27"
Type de panneau	Panneau TN
Zone d'affichage	596,74 x 335,66 mm
Résolution native (maximale)	2560 x 1440
Format d'affichage	16:9
Couleurs	16,7 millions
Contraste / luminosité	1000:1 / 350 cd/m2(typique)
Rapport de contraste dynamique	20000000: 1 (typique)
Délai de réponse	5 ms, 1 ms (GtG)
Angle de vision (gauche/droite, haut/bas)	170, 160 (CR≥10)
Fréquence hor. (KHz)	Monitaur multifréquences de 30 - 89 kHz
Fréquence ver. (Hz)	50 - 75 Hz modes dans cette plage de valeurs
Contrôles 5 boutons et touche d'alimentation
Max. consommation d'énergie	55 W
Mode d'économie d'énergie	< 0,5 W
Signal d'entrée	DVI-DL + DP 1.2 + HDMI 1.4
Haut-parleur	1 W x 2
Température (fonctionnement)	0°C - 40°C
Humidité ambiente (fonctionnement)	10% - 90%
Tension en fonctionnement 100 - 240 V, 50/60 Hz
Inclinaison (haut/bas)	-5° ~ 20°
Pivotement (gauche/droite)	360°/360°
Ajustement de la hauteur	120 mm
Pivot	0° ~ 90° sens des aiguilles d'une montre
Dimensions (H x L x P)	533,17 x 622,6 x 229,88 mm (Plus élevée)
	413,17 x 622,6 x 229,88 mm (Plus faible)
Poids (sans pied ni base)	3,8 kg
Poids	6,2 kg

Les spécifications peuvent être modifiées sans notification préalable.

6/30/16
