Ultimate 6 Compact - Sac Ortlieb - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sacoche de guidon
Marque	Ortlieb
Modèle	Ultimate 6 Compact
Capacité	6 litres (approx.)
Charge maximale	5 kg
Poids	~420 g (estimation)
Matériau principal	Polyester enduit waterproof
Fermeture	Magnétique (avec aimants)
Système de montage	Fixation rapide Klickfix (compatible)
Diamètre de guidon compatible	22 à 31,8 mm
Étanchéité	Oui (waterproof)
Accessoires inclus	Sangle de fixation, kit de montage
Entretien	Nettoyage à l'eau claire, éviter produits agressifs
Sécurité	Ne pas dépasser 5 kg, vérifier la fixation avant chaque utilisation
Pièces détachées	Disponibles (références dans la notice)
Réparabilité	Pièces de rechange disponibles

FOIRE AUX QUESTIONS - Ultimate 6 Compact Ortlieb

Comment monter la sacoche Ultimate 6 Compact sur mon guidon ?

Suivez les instructions de montage fournies : fixez le support sur le guidon avec la clé Allen (couple 1,0 Nm), puis enclenchez la sacoche jusqu'au clic. Assurez-vous que la sacoche est bien verrouillée.

Quelle est la charge maximale supportée ?

La charge maximale est de 5 kg. Ne dépassez pas cette limite pour éviter tout risque de chute ou d'endommagement du support.

La sacoche est-elle étanche ?

Oui, la sacoche est waterproof grâce à son matériau polyester enduit et ses soudures. Elle protège vos affaires de la pluie et des éclaboussures.

Comment nettoyer ma sacoche Ortlieb ?

Nettoyez-la à l'eau claire avec un chiffon doux. N'utilisez pas de détergent agressif, de solvants ou de brosse dure qui pourraient endommager l'enduction.

Puis-je utiliser cette sacoche avec un guidon en carbone ?

Oui, elle est compatible, mais veillez à serrer modérément le support (couple max. 1,0 Nm) pour ne pas endommager le carbone. Utilisez éventuellement un patin de protection.

Les aimants vont-ils endommager mes cartes bancaires ?

Les aimants sont puissants. Gardez vos cartes bancaires et autres supports magnétiques à au moins 2 cm de la sacoche pour éviter toute démagnétisation.

Comment installer le support Safe-it ?

Le support Safe-it (optionnel) se fixe entre le guidon et la sacoche pour sécuriser des objets supplémentaires. Suivez les instructions spécifiques fournies avec la pièce (réf. F 1402).

Comment régler la sangle de fixation ?

Ajustez la longueur de la sangle en fonction de votre guidon : utilisez la position Longue (104 cm) pour les guidons larges, ou Courte (74 cm) pour les guidons étroits. Tirez sur la sangle pour la bloquer.

Quel couple de serrage pour les vis du support ?

Le couple de serrage recommandé est de 1,0 Nm pour les vis principales de fixation du support, et 0,5 Nm pour les vis secondaires. Utilisez une clé dynamométrique.

Puis-je utiliser la sacoche avec un système Klickfix ?

Oui, la sacoche est compatible Klickfix. Elle se fixe directement sur les adaptateurs Klickfix standards. Assurez-vous que le support est correctement verrouillé avant de rouler.

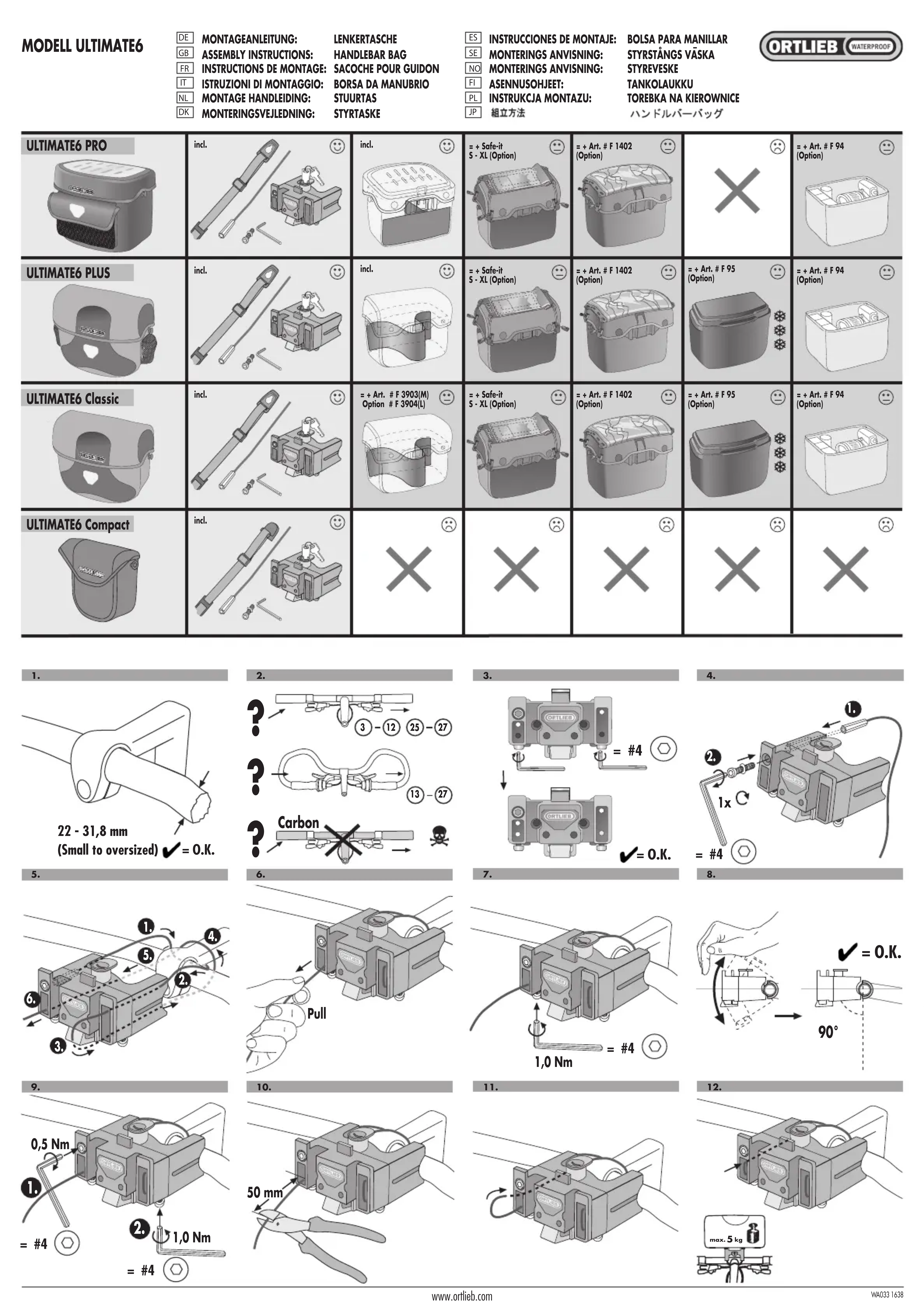

MODE D'EMPLOI Ultimate 6 Compact Ortlieb

MODELL ULTIMATE6

DE MONTAGEANLEITUNG: LENKERTASCHE
GB ASSEMBLY INSTRUCTIONS: HANDLEBAR BAG
FR INSTRUCTIONS DE MONTAGE: SACOCHE POUR GUIDON
IT ISTRUZIONI DI MONTAGGIO: BORSA DA MANUBRIO
NL MONTAGE HANDLEIDING: STUARTAS
DK MONTERINGSVEJLEDNING: STYRTASKE

ES INSTRUCCIONES DE MONTAJE: BOLSA PARA MANILLAR
SE MONTERINGS ANVISNING: STYRSTÅNGS VÄSKA
NO MONTERINGS ANVISNING: STYREVESKE
FI ASENNUSOHJEET: TANKOLAUKKU
PL INSTRUKCJA MONTAZU: TOREBKA NA KIEROWNICE

組立方法 ハンドルバーバッグ

ULTIMATE6 PRO	incl.	incl.	= + Safe-it S - XL (Option)	= + Art. # F 1402 (Option)	×	= + Art. # F 94 (Option)
ULTIMATE6 PLUS	incl.	incl.	= + Safe-it S - XL (Option)	= + Art. # F 1402 (Option)	= + Art. # F 95 (Option)	= + Art. # F 94 (Option)
ULTIMATE6 Classic	incl.	= + Art. # F 3903(M) Option # F 3904(L)	= + Safe-it S - XL (Option)	= + Art. # F 1402 (Option)	= + Art. # F 95 (Option)	= + Art. # F 94 (Option)
ULTIMATE6 Compact	incl.	×	×	×	×	×

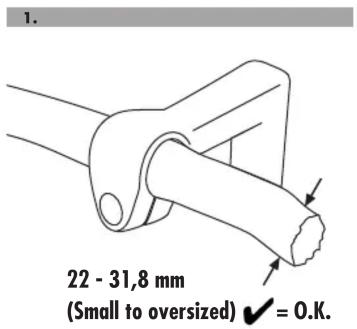

1. 22 - 31,8 mm (Small to oversized) ✓ = O.K.

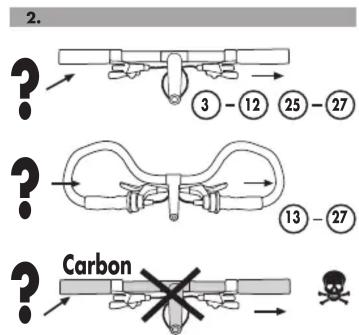

2. ? 3 - 12 25 - 27 ? 13 - 27 ? Carbon

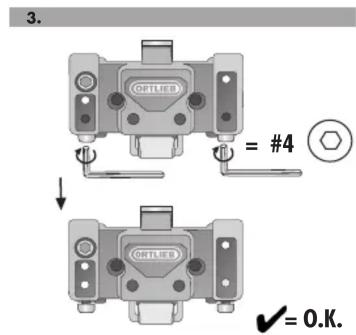

3. ORLIED = #4 ORLIED ✓ = 0.K.

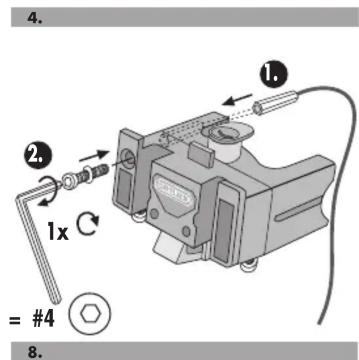

4. ① ② 1x = #4 8.

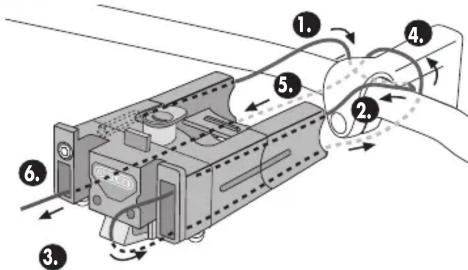

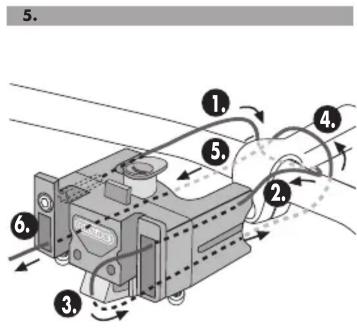

5. ①. ②. ③. ④. ⑤. ⑥.

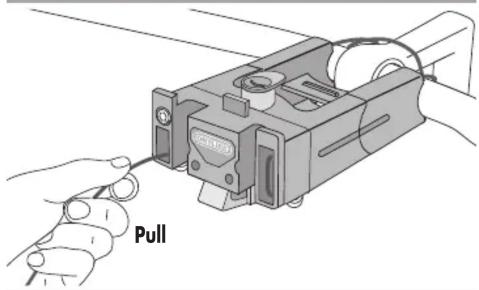

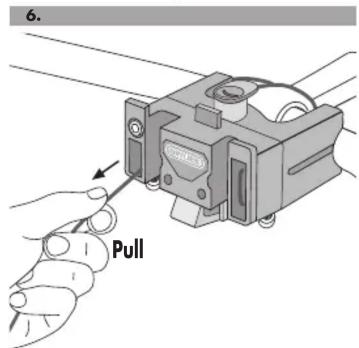

6. Pull

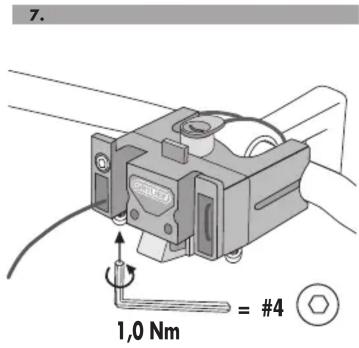

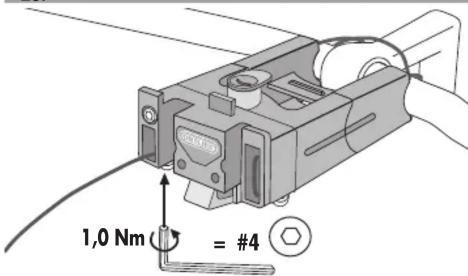

7. 1,0 Nm = #4

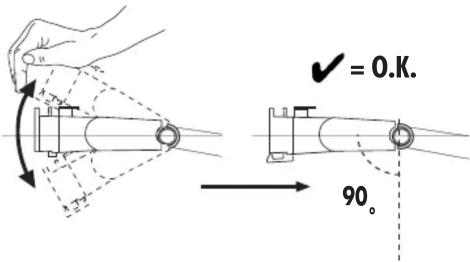

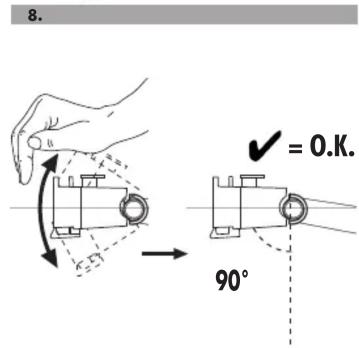

8. ✓ = 0.K. 90°

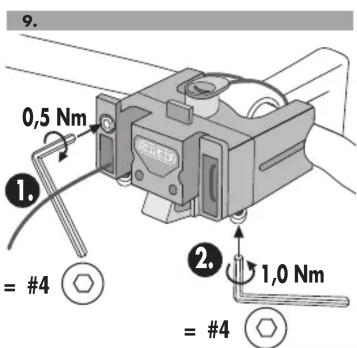

9. 0,5 Nm ①. = #4 ②. 1,0 Nm = #4

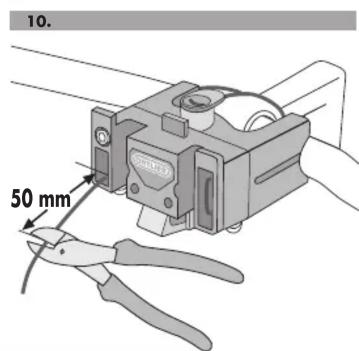

10. 50 mm

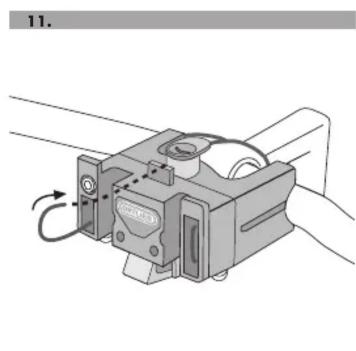

Mechanical component diagram showing a rotating assembly with no visible text or symbols

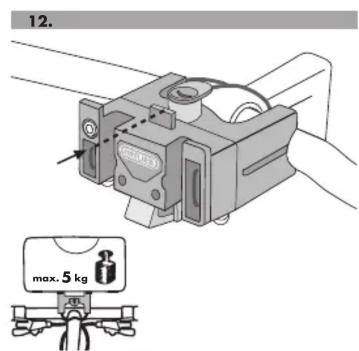

12. max. 5 kg

1.

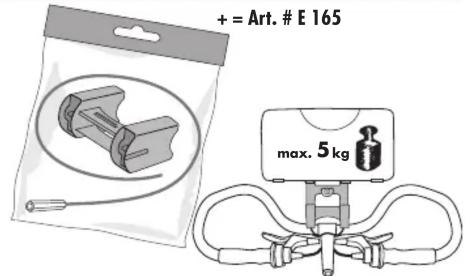

+ = Art. # E 165 max. 5 kg

1.

104 cm Long = Yes ✓ 74 cm Short = No

1.

Pull

22.

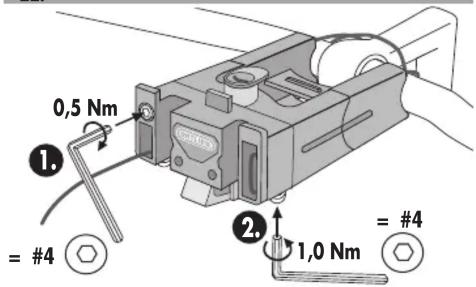

0,5 Nm 1. = #4 2. 1,0 Nm = #4

1.

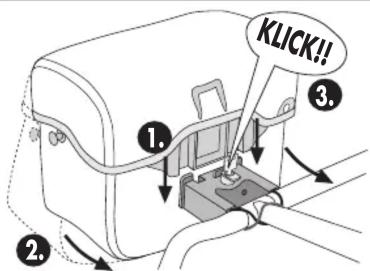

Klick!! 1. 2. 3.

OPTION PRO, PLUS, CLASSIC

Mechanical assembly diagram showing a bracket with attached parts and a handle (no text or symbols)

!

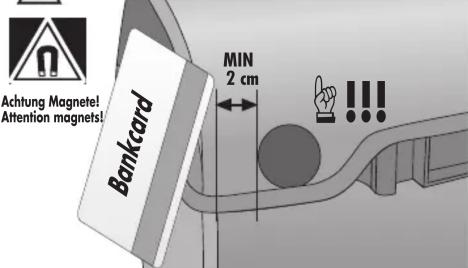

Achtung Magnete! Attention magnets! Bankcard MIN 2 cm

1.

OCTUALS = #4 OCTUALS ✓ = 0.K.

1.

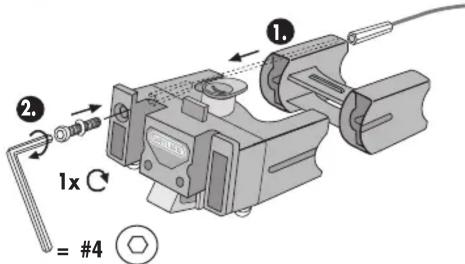

1x = #4

1.

1,0 Nm = #4

1. 1.

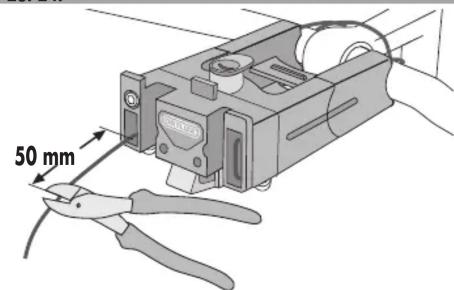

50 mm

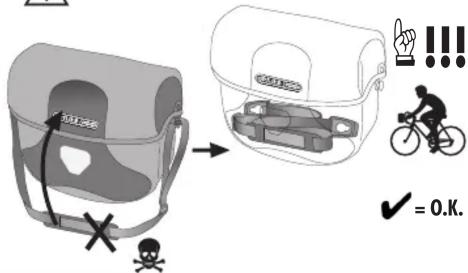

1. 27.

Lock Unlock

Lock Unlock

!

安全 ✓ = 0.K.

1.

✓ = 0.K.

1.

Technical diagram of an electrical device with numbered components and directional arrows indicating motion or signal flow.

21.

✓ = 0.K. 90°.

Technical line drawing of a mechanical device with rotating components and wiring (no text or symbols)

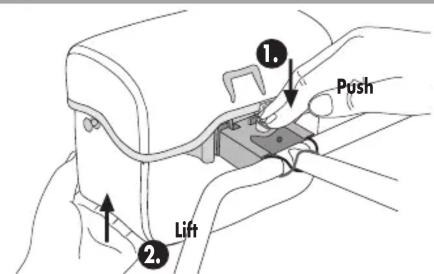

1. Push 2. Lift

Lock 180°

OPTION 1

180° Unlock

?

= +# E 207

OPTION 2

max. 5 kg +Klickfix ✓ = 0.K.
