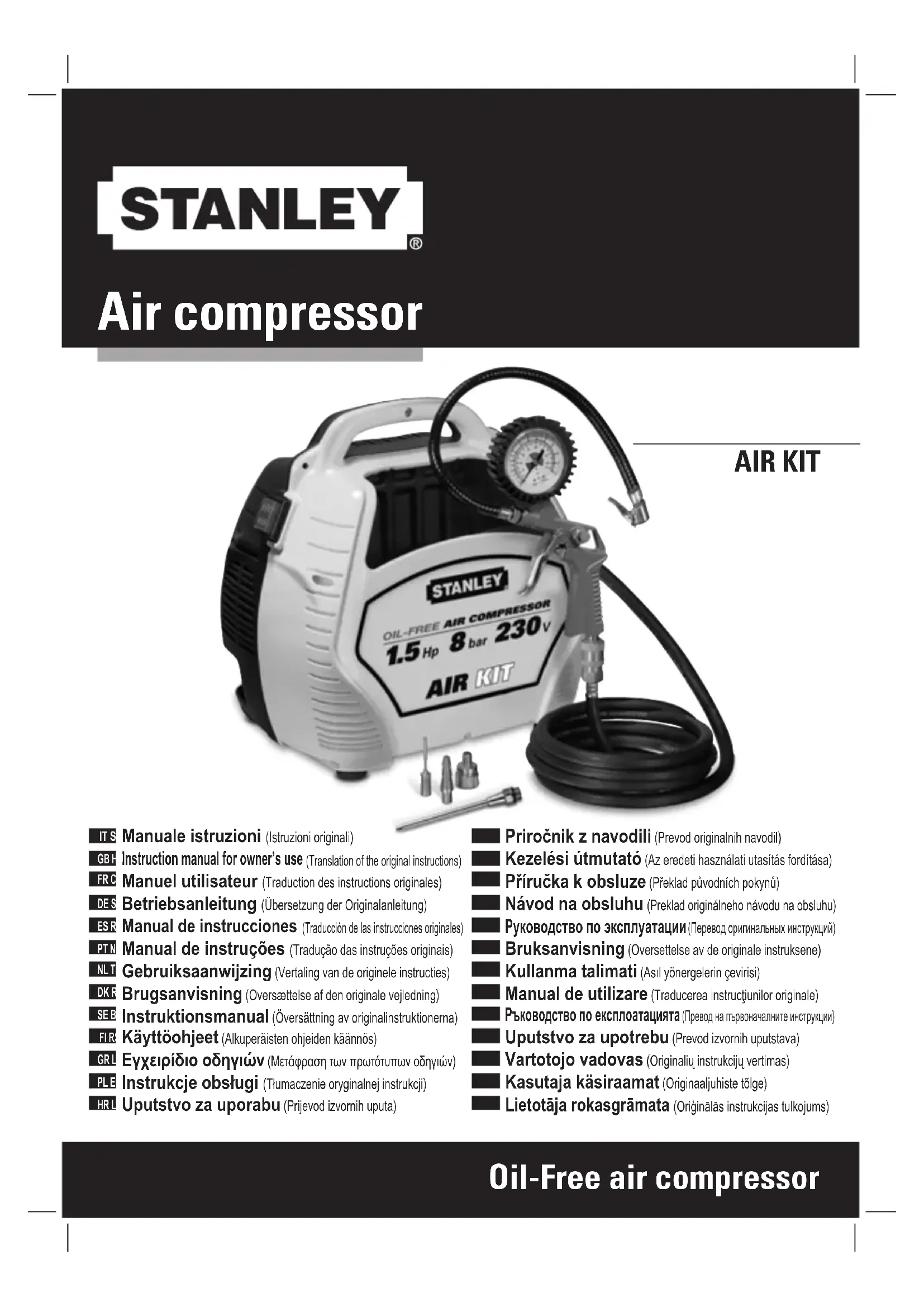

Air Kit - Compresseur STANLEY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de compresseur	Compresseur à air
Pression maximale	8 bars
Capacité du réservoir	6 litres
Débit d'air	150 L/min
Alimentation	230 V
Poids	20 kg
Dimensions	60 x 30 x 40 cm
Utilisation	Idéal pour les travaux de bricolage, gonflage, et outils pneumatiques légers.
Maintenance	Vérifier régulièrement le niveau d'huile et le filtre à air, vidanger le réservoir après chaque utilisation.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas dépasser la pression maximale.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - Air Kit STANLEY

Comment démarrer le compresseur STANLEY Air Kit ?

Assurez-vous que le compresseur est branché à une prise électrique. Activez l'interrupteur d'alimentation et réglez la pression souhaitée à l'aide du manomètre.

Quel type d'huile dois-je utiliser pour le compresseur ?

Utilisez de l'huile pour compresseurs recommandée par le fabricant. Consultez le manuel d'utilisation pour les spécifications exactes.

Le compresseur ne démarre pas, que faire ?

Vérifiez que le compresseur est correctement branché et que l'interrupteur d'alimentation est en position 'on'. Assurez-vous également qu'il n'y a pas de surcharge électrique.

Comment nettoyer le filtre à air du compresseur ?

Retirez le filtre à air et nettoyez-le à l'eau tiède savonneuse. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Quel est le niveau sonore du compresseur STANLEY Air Kit ?

Le niveau sonore varie selon le modèle, mais il est généralement compris entre 70 et 90 dB. Consultez le manuel pour les spécifications précises.

Comment régler la pression de sortie d'air ?

Utilisez le régulateur de pression sur le compresseur pour ajuster la pression de sortie selon vos besoins, vérifiez le manomètre pour vous assurer que la pression est correcte.

Que faire si le compresseur surchauffe ?

Éteignez le compresseur et laissez-le refroidir pendant au moins 30 minutes. Vérifiez l'air et l'huile, et assurez-vous que les ventilateurs ne sont pas obstrués.

À quelle fréquence dois-je entretenir mon compresseur ?

Il est recommandé de vérifier et d'entretenir le compresseur tous les 3 à 6 mois, selon l'utilisation. Consultez le manuel pour un calendrier d'entretien détaillé.

Le compresseur fuit de l'air, que faire ?

Vérifiez les connexions et les joints pour des fissures ou des dommages. Si nécessaire, remplacez les pièces défectueuses ou serrez les connexions.

Puis-je utiliser le compresseur à l'extérieur ?

Oui, mais assurez-vous qu'il est protégé des intempéries et qu'il est utilisé dans un endroit bien ventilé.

MODE D'EMPLOI Air Kit STANLEY

Conserver le présent manuel pour pouvoir le consulter ultérieurement

S’assurer que le compresseur est hors tension avant de brancher les accessoires.Tous les accessoires sont branchés au compresseur par le biais du tuyau en caoutchouc (12), muni d’un connecteur à raccord rapide. Brancher l’accessoire choisi sur l’extrémité (C) du tuyau en caoutchouc (fig. 3): pousseur à fond le raccord D de l’accessoire à l’intérieur de C .Undéclicmétalliqueindiqueraquelaconnexionestcorrecte.Autermedetouteutilisation,mettrelecompresseurhorstension.Débrancher le tuyau en caoutchouc (fig. 4), en tirant le bague du connecteur C.

UTILISATION DU COMPRESSEUR

Brancherl’accessoiredésirée.Brancherlecompresseurausecteuraumoyendu câble d’alimentation 15, situé dans le logement, agencé dans le coin du compresseurenbasàgauche.Mettre le compresseur en marche en appuyant sur l’interrupteur 1.Au terme de toute utilisation, mettre le compresseur hors tension en agissant sur l’interrupteur 1 et débrancher le câble d’alimentation 15 de la prise de courant, en le rangeant dans le logement, agencé dans le coin du compresseuren basà gauche.Utiliser l’accessoirebranché àvide jusqu’àévacuercomplètementl’aircompriméprésentdansletuyau.Il est conseillé de ranger tous les accessoires dans le logement 14, situé sur lafaçadeducompresseur.Si l’on souhaite utiliser de nouveau le compresseur, attendre au moins 10 secondesaprèssamisehorstensionavantdeleremettreenmarche.Ce compresseur est recommandé pour les petits travaux de soufflage et de dépoussiérage. IL N’EST PAS recommandé pour une utilisation prolongée, pour le traitement de vastes surfaces ou pour éliminer la poussière dans des endroits particulièrement encrassés.MAINTENANCENe pas nettoyer l’appareil et sec composants à l’aide de solvants et de liquides inflammablesoutoxiques.Utiliseruniquementunchiffonhumide,enveillantd’abordàcequelafichesoitdébranchéedelapriseélectrique.COMPOSANTS (fig. A)1 Interrupteur on/off8,9,10 Adaptateurs de gonflage11 Pistolet de gonflage12 Tuyau en caoutchouc (3 m)13 Gicleur de soufflage14 Logement des accessoires et tuyau en caoutchouc15 Câble d’alimentation Conserver le présent manuel pour pouvoir le consulter ultérieurement

Lire attentivement le manuel opérateur avant d’utiliser l’appareil et respecter les avertissements suivants. Consulter le manuel en cas de doutes sur le fonctionnement de l’appareil.Conserver l’ensemble de la documentation, afin que tout utilisateur du compresseur puisse la consulter.

Ce pictogramme identifie les avertissements qu’il faut lire attentivement avant d’utiliser l’appareil, afin de prévenir de possibles dommages corporels.L’air comprimé étant une forme d’énergie potentiellement dangereuse, il est nécessaire d’utiliser le compresseur et ses accessoires avec une extrême prudence.Attention: le compresseur pourrait redémarrer de manière inopinée en cas de rétablissement du courant après une coupure électrique.La valeur de PRESSION ACOUSTIQUE mesurée 2 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l’étiquette jaune, positionnée sur le compresseur, moins de 14 dB. A FAIRE - Lecompresseurdoitêtreutilisédansdesendroitsappropriés(bonneventilation,température ambiante comprise entre +5°C et +40°C), totalement exempts de poussières,d’acides,devapeurs,degazexplosifsouinflammables.- Veilleràcequela zonedetravail soitdégagée.Lorsqu’ilesten marche,lecompresseurdoitreposersurunappuistable.- Le port de lunettes de sécurité est conseillé pendant le fonctionnement del’appareil, afin de protéger les yeux contre les projections de corps étrangers soulevésparlejetd’aircomprimé.- Danslamesuredupossible,porterdeséquipementsindividuelsdeprotectionlorsdel’utilisationdesaccessoirespneumatiques.- Toujours respecter une distance de sécurité d’au moins 2 mètres entre lecompresseuretlazonedetravail.- Contrôler que les caractéristiques figurant sur la plaquette d’identificationdu compresseur correspondent bien aux caractéristiques effectives de l’équipementélectrique.Unevariationdetensionde+/-10%parrapportàlavaleurnominaleestadmise.- Brancherlaficheducâbleélectriquedansuneprisecompatibleentermesdeforme,detensionetdefréquence,conformémentauxnormesenvigueur.- Utiliser des rallonges du câble électrique d’une longueur maximum de 5mètreset ayantune sectiondu câblenon inférieureà 1,5mm². L’utilisationde rallonges de longueur et section différentes, d’adaptateurs et de prises multiples,estfortementdéconseillée.- Utiliserexclusivementlapoignéepourdéplacerlecompresseur.- L’utilisation de l’air comprimé pour les différentes applications prévues(gonflage, outils pneumatiques, peinture, lavage avec des détergents à base aqueuse seulement,agrafage, etc.), impliquelaconnaissance et lerespectdesnormesprescritesaucasparcas.- Cecompresseuraétéréalisépourfonctionneraveclerapportd’intermittencespécifiésurlaplaquettedescaractéristiquestechniques(parexemple,S3-15signifie 1,5 minutes de fonctionnement et 8,5 minutes d’arrêt), afin d’éviterunesurchauffeexcessivedumoteurélectrique.Aucasoùcerapportneseraitpas respecté, la protection thermique dont le moteur est pourvu interviendra automatiquement, en coupant le courant électrique dès que la température devient trop élevée. Le moteur redémarrera automatiquement dès lerétablissementdesconditionsnormalesdefonctionnement.

- Nejamaisdirigerlejetd’air/deliquidesversdespersonnes,desanimauxouverssoi-même.- Nepasmettrelecompresseurencontactavecdel’eauoud’autresliquides.Ne pas diriger vers le compresseur le jet des liquides pulvérisés par des outils branchéssurlecompresseurlui-même:l’appareilétantsoustension,ilexistedesrisquesd’électrocutionoudecourt-circuit.- Nepasutiliserl’appareil,lespiedset/oulesmainsmouillés.- Ne pas tirer le câble d’alimentation pour débrancher la fiche de la priseélectriqueoupourdéplacerlecompresseur.- Ne pas laisser l’appareil exposé aux agents atmosphériques (pluie, soleil,brouillard,neige).- Encasd’emploiducompresseuràl’extérieur,toujourslerangerdansunlieucouvertouclosaprèssonutilisation.- Nejamaisutiliserlecompresseuràl’extérieurencasdepluieoudeconditionsmétéorologiquesadverses.- Interdirel’utilisationducompresseurauxpersonnesinexpérimentéesetsanssurveillance.Eloignerlesanimauxdelazonedetravail.- Le présent appareil n’est pas apte à être utilisé par tous sujets (y comprisles enfants) dont les capacités physiques, sensorielles ou mentales seraient faibles, ou qui manqueraient d’expérience ou de compétence, à moins qu’ils n’aient été suivis ou renseignés quant à l’utilisation de l’appareil en question, et ceparl’intermédiaired’unepersonneresponsabledeleursécurité.- Les enfants doivent être surveillés pour vérifier qu’ils ne jouent pas avecl’appareil.- L’aircompriméproduitparcetappareiln’estpasutilisabledanslesdomainespharmaceutique, alimentaireou hospitalier; de même,ilne peut êtreutilisépourremplirlesbouteillesutiliséesdanslaplongéesous-marine.- Nepasplacerd’objetsinflammablesouennylonettissuàproximitéet/ousurlecompresseur.- Nepasrecouvrirlesprisesd’airsituéessurlecompresseur.- Nepasouvriroutrafiquerlecompresseuretsescomposants.S’dresseràunCentreAprès-venteagréé.13 Le compresseur doit être évacué en suivant les canaux appropriés prévus par les normatives locales.

Pour le gonflage de pneumatiques, bateaux gonflables, matelas de plage, ballons, etc. Attention: Ne jamais diriger le jet d’air/de liquides vers des personnes ou des animaux. Ne jamais gonfler les objets à une pression supérieure à la pression de gonflage recommandée; cette manœuvre est dangereuse et peut occasionner des dommages corporels et/ou matériels. Le pistolet n’a pas été conçu pour le gonflage des pneumatiques des véhicules. Pour exécuter cette opération, il est conseillé d’utiliser un pistolet de gonflage homologué, à acheter séparément. UTILISATION

1) Brancher le pistolet de gonflage 11 au compresseur, comme illustré

dans le chapitre ‘2 - BRANCHEMENT DES ACCESSOIRES AU COMPRESSEUR’.

2) En cas de gonflage de certains pneumatiques de vélos, il n’est pas

nécessaire d’utiliser l’un des adaptateurs (fig. 7 ).Appuyersurlalanguette E (fig. 5) et brancher le tuyau du pistolet au pneumatique, en poussant le raccordsurleclapetetenrelâchantlalanguette.

3) Gonfler le pneumatique, en appuyant sur le levier F (fig. 6). Relâcherle

levier et lire la pression atteinte, affichée sur le manomètre Gdupistolet. Répétercetteopération jusqu’àatteindrela pression désirée.En cas de gonflage excessif, il est possible de réduire la pression en appuyant sur le bouton H. Attention: ne pas appuyer trop longtemps sur le levier sans vérifier la pression atteinte, sous peine de provoquer l’éclatement de l’objet qu’on est entraindegonfler.

4) En cas de gonflage de ballons de football, de bateaux gonflables, de

certains pneumatiques de vélos, de matelas de plage et de piscines gonflables pour enfants, il est nécessaire d’utiliser un adaptateur approprié (fig. 7). L’adaptateur 8estutilisépourlesballonsdefootball. L’adaptateur 9 est utilisé pour les bateaux gonflables, les matelas de plage etlespiscinesgonflablespourenfants. L’adaptateur 10estutilisépourcertainsvélos. Choisir l’adaptateur approprié et l’engager dans le tube de gonflage, en appuyant sur la languette E (fig. 8).Unefoisl’adaptateurengagé,relâcher la languette E. Pour fixer l’adaptateur, le tourner légèrement dans le sens des aiguilles d’unemontre.

5) Procéder au gonflage de l’objet en question, comme illustré au point 3)

Utiliser le pistolet de gonflage au moins une fois tous les 15 jours pour vérifierlapressioncorrectedespneumatiques.Cettesimplemesurepermet de réduire la consommation de carburant, d’augmenter la durée utile des pneumatiquesetd’accroîtrelasécurité,grâceàlaréductiondesdistancesde freinageetàuneplusgrandemaniabilitéduvéhicule. MAINTENANCE Ne jamais nettoyer le pistolet de gonflage et les adaptateurs à l’aide de solvantsetdeliquidesinflammablesoutoxiques.

Pour éliminer la poussière et la saleté Attention : le port de lunettes de protection est conseillé pendant l’utilisation d’un pistolet pour le soufflage. Ne jamais diriger le jet d’air/de liquides vers des personnes ou des animaux. Veiller à ne pas souffler la poussière ou la saleté vers sois-même ou d’autres personnes. UTILISATION

1) Dévisser le tuyau de gonflage (B) du corps du pistolet de soufflage (A) (fig.

).Visserlegicleurdesoufflage(13) sur le corps du pistolet, en le serrant avec force (fig. 2 ). L’utilisation d’une clé fixe pourrit s’avérer nécessaire pourfacilitercesopérations.

2) Brancher le pistolet au compresseur, comme illustré dans le chapitre «2 –

BRANCHEMENTDESACCESSOIRESAUCOMPRESSEUR».

3) Diriger le pistolet vers la surface à nettoyer et appuyer sur le levier F (fig.

).Ledébitd’airpeutêtremoduléenappuyantavecplusoumoinsdeforce sur le levier F.

CONSEILS D’UTILISATION

Le pistolet de soufflage permet de nettoyer efficacement les tapis domestiques etceuxdesvoitures.Idéalaussipourlesclaviers,leséquipementsélectriques, les réfrigérateurs, les appareils photo, les caméras, les surfaces vitrées et les filtres des aspirateurs (fig. 10). Attention: en cas d’utilisation sur des équipements sensibles ou de précision (caméscopes, objectifs d’appareils photo, etc.), réduire au minimum la pressiondujetd’air. MAINTENANCE Ne jamais nettoyer le pistolet de soufflage à l’aide de solvants et de liquides inflammablesoutoxiques. AUTRES UTILISATIONS
