MODE D'EMPLOI B1SP KORG

B1/B1SP DIGITAL PIANO Manuel d’utilisation Merci d’avoir choisi la piano numérique B1/B1SP de Korg. Liste des morceaux de démonstration 1 (Piano de concert): Un Sospiro/F.Liszt2 (Piano jazz): Danny Boy/Irish Folk Song3 (Piano ballade): Etude Op.2 No.1/A.Scriabin4 (Piano électrique1): Jam Session/N. Nishi5 (Piano électrique2): In Memory/M.Geisel6 (Clavecin): Invention No.8/J.S.Bach7 (Orgue à tuyaux): Toccata in D Minor/J.S.Bach8 (Orgue électronique): KORG Orignal Dépannage Si vous remarquez toute anomalie dans le fonctionnement de votre piano numérique Korg B1/B1SP, voyez si cee section répond à vos questions. Dans le cas contraire, ou si le problème persiste, contactez le distributeur Korg le plus proche.L'instrument se met soudain hors tension.Le B1/B1SP est équipé d'une fonction de mise hors tension automa-tique. Cee fonction commande la mise hors tension automatique de l'instrument quand aucune touche du clavier n'est enfoncée pendant plus de 30 minutes. Dans ce cas, appuyez à nouveau sur l'interrupteur pour remere le B1/B1SP sous tension.Vous remarquez des coupures de son.Les sons d'instruments de votre B1/B1SP reposent sur des échantil-lons d'authentiques instruments enregistrés individuellement, et ensuite combinés et traités pour produire les sons préprogrammés. Selon la richesse et la complexité du son, le son produit par chaque touche correspond à un échantillon, ou à une combinaison de deux, voire trois échantillons. Le nombre d'échantillons utilisés a un impact direct sur la polyphonie (nombre maximum de notes que l'instrument peut produire simultanément) du B1/B1SP. Ainsi, par exemple, le son de piano électrique 1 utilise un seul échantil-lon pour chaque note jouée, et ore 120 notes de polyphonie. La majorité des sons utilisent deux échantillons par note jouée, et orent donc une polyphonie de 60 notes. Par contre, pour des sons complexes et détaillés tels que Piano de concert et Piano ballade, la production d'un son authentique requiert davantage d'échantil-lons, et la polyphonie maximum est de 40 notes. Et bien que vous n'ayez que 10 doigts pour jouer les notes, les notes maintenues avec la pédale de résonance consomment aussi de la polyphonie. Dans des cas extrêmes, le son pourrait sembler coupé quand une note maintenue disparaît soudainement, etc.La hauteur ou le timbre des sons de piano semble incorrect dans certaines zones du clavier.Les sons de piano du B1/B1SP sont conçus pour émuler le plus dè-lement possible le son d'un authentique piano. Cela veut dire que dans certaines zones du clavier, vous pourriez avoir l'impression que les harmoniques sont plus présentes, ou que le timbre ou la hauteur semble incorrect. Cee impression n'indique nullement un dysfonctionnement. Elle s'explique tout simplement par le caractère acoustique de l'instrument émulé. Spécications Clavier NH Clavier: 88 notes (La0–Do8)Polyphonie maximale 120 notes /60 notes/40 notes Sons 8 sonsConnecteurs PHONES (Casque/périphérique audio), PEDALAmplication 9 W × 2Haut-parleurs Ovales (10 cm x 5 cm) x 2Alimentation DC 12 VConsommation 3 WPoids (sans pupitre) B1: 11,8 kg B1SP: 21 kg Dimensions (L x P x H)(tout compris sauf le pupitre) B1: 1312 × 336 × 117 mm B1SP: 1312 × 336 × 750 mm Accessoires inclus B1: Adaptateur secteur ( ), Pupitre, Pédale de résonance B1SP: Adaptateur secteur ( ), Pupitre, Pied (unique- ment pour utilisation avec le B1SP) avec pédalierOptions disponibles pour le B1 (vendues séparément) Support STB1, Pédalier *PU-2* L'adaptateur secteur PU-2 se branche à le connecteur PEDAL en même temps que la pédale de résonance fournie.• Les caractéristiques et l’ aspect du produit sont susceptibles d’être modiés sans avis préalable en vue d’une amélioration.Appuyez sur l'interrupteur tout en maintenant enfoncé le bouton METRONOME pour mere le B1/B1SP sous tension et activer son mode Partner. Pour en savoir plus sur ce mode, téléchargez le chier “Instructions pour le mode Partner du piano B1” sur le site Internet suivant:hp://www.korg.com/ Précautions Emplacement L’utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.• En plein soleil• Endroits très chauds ou très humides• Endroits sales ou fort poussiéreux• Endroits soumis à de fortes vibrations• A proximité de champs magnétiques Alimentation Branchez l’adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l’adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l’appareil est conçu. Interférences avec d’autres appareils électriques Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d’interférences à la récep-tion. Veuillez dès lors faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision. Maniement Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin. Entretien Lorsque l’instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d’agents de nettoyage li-quides tels que du benzène ou du diluant, voire des produits inammables. Conservez ce manuel Après avoir lu ce manuel, veuillez le conserver soigneuse-ment pour toute référence ultérieure.REMARQUE IMPORTANTE POUR LES CLIENTSCe produit a été fabriqué suivant des spécications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l’internet, par vente par correspondance ou/et vente par téléphone, vous devez vérier que ce produit est bien utilisable dans le pays où vous résidez.ATTENTION: L’utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conser-vez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.Note concernant les dispositions (Seulement EU)Quand un symbole avec une poubelle barrée d’une croix apparait sur le produit, le mode d’emploi, les piles ou le pack de piles, cela signie que ce produit, manuel ou piles doit être déposé chez un représentant compé-tent, et non pas dans une poubelle ou toute autre dé-cheerie conventionnelle. Disposer de cee manière, de prévenir les dommages pour la santé humaine et les dom-mages potentiels pour l’environnement. La bonne méthode d’élimination dépendra des lois et règlements applicables dans votre localité, s’il vous plaît, contactez votre organisme administratif pour plus de détails. Si la pile contient des mé-taux lourds au-delà du seuil réglementé, un symbole chimique est aché en dessous du symbole de la poubelle barrée d’une croix sur la pile ou le pack de piles. Evitez toute intrusion d’objets ou de liquide Ne placez jamais de récipient contenant du liquide près de l’instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution.Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l’alimentation de la prise de courant et contactez votre revendeur korg le plus proche ou la surface où vous avez acheté l’instrument.* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur déten-teur respectif.Fonctions de l'instrument Sélection des sons Le B1/B1SP propose 8 sons diérents de clavier. Le son “Piano de concert” est activé par défaut à la mise sous tension. ¡ Appuyez sur le bouton SOUND pour sélectionner tour à tour chacun des sons d'usine. Chaque pression de ce bouton sélectionne le son suivant dans cet ordre: Piano de concert → Piano jazz → Piano ballade → Piano électrique1 → Piano électrique2 → Clavecin → Orgue à tuyaux → Orgue électronique After Orgue électronique, the sound will return to Piano de concert and the cycle will repeat. ¡ Appuyez sur le bouton PIANO PLAY pour activer à tout moment le son Piano de concert.

Vous pouvez aussi choisir directement les sons, comme décrit ci-dessous dans la section “Accès aux fonctions avancées”. Accès aux fonctions avancées Pour accéder aux fonctions avancées, maintenez simplement les boutons PIANO PLAY et SOUND enfoncés en appuyant sur la touche du clavier correspondant au paramètre voulu. L'illustration ci-dessus indique les touches à enfoncer pour accéder aux fonctions avancées. Ces paramètres sont répartis dans 7 sections. ±0-1-3-5-6 -4 -2 +1 +3+2 +4 +5

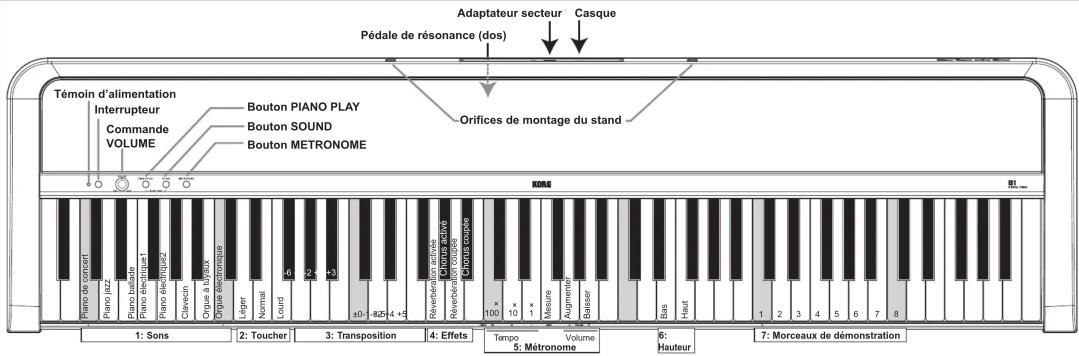

Interrupteur Commande VOLUME Témoin d’alimentation Bouton METRONOME Bouton SOUND Bouton PIANO PLAY Orifices de montage du stand Pédale de résonance (dos) Adaptateur secteur Casque

Toucher Transposition 6: Hauteur

Sons 4: Effets 5: Métronome TempoVolumePiano de concertPiano jazzPiano balladePiano électrique1Piano électrique2ClavecinOrgue à tuyauxOrgue électroniqueLéger NormalLourdRéverbération activéeRéverbération coupéeChorus activéChorus coupéeMesureBaisserAugmenter Bas Haut Durant la lecture d’un morceau, vous pouvez changer de son en utilisant les boutons PIANO PLAY et SOUND plus les touches du clavier. Le réglage d’eets du morceau s’applique au son sélectionné. 1: Choix du son Chacun des 8 sons d'usine est assigné à une touche dénie, comme décrit ci-dessus. 2: Réglage de la réponse au toucher Vous pouvez adapter la réponse du clavier au style et à la technique de jeu de l'exécutant. Le paramètre “Léger” ore une palee d'expression élargie aux pianistes aimant un toucher léger. Le paramètre “Lourd” convient aux pianistes aimant un toucher plus fort. Par défaut, ce paramètre est réglé sur “Normal” à la mise sous tension. 3: Réglage de transposition Vous pouvez transposer facilement le clavier du B1/B1SP par pas de demi-ton dans toute tonalité voulue. La plage de transposition va de plus 5 demi-tons à moins 6 demi-tons. Le réglage ±0 correspond à la hauteur normale du clavier (pas de transposition). Par défaut, ce paramètre est réglé sur ±0 à la mise sous tension. 4: Utilisation des effets Reverb et Chorus Les eets Reverb et Chorus confèrent une certaine atmosphère ou impression de mouvement au son. Des réglages d'eets op- timum ont été assignés à chacun des sons d'usine, mais vous pouvez activer ou désactiver chaque eet selon vos préférences. 5: Réglage du métronome Le métronome constitue un excellent guide rythmique tant pour la répétition que pour l'exécution. Appuyez sur le bouton METRONOME du panneau supérieur pour activer/couper le métronome; les fonctions avancées permeent de régler le tempo, le type de mesure et le volume du métronome. Tempo Vous pouvez régler le paramètre Tempo (q ) entre 40 et 240 avec les touches x100, x10 et x1. Les valeurs en dehors de cee plage sont ignorées. Exemple: Pour régler le tempo sur (q ) = 85, appuyez 8 fois sur la touche ×10 et 5 fois sur la touche ×1; pour régler le tempo sur (q ) = 140, appuyez une fois sur la touche ×100 et 4 fois sur la touche ×10. Le réglage est appliqué quand vous relâchez les boutons PIANO PLAY et SOUND

Type de mesure Cee fonction produit un accent sur le temps initial de la mesure. Chaque pression d'une touche de type de mesure active le type de mesure en question dans l'ordre suivant: 2/4 → 3/4 → 4/4 → 6/4 → aucun → 2/4 → ... Volume Appuyez sur la touche Baisser pour diminuer le volume du métronome; pour l'augmenter, appuyez sur la touche Augmenter. Vous pouvez régler la plage de volume du métronome entre 1 et 13. Les réglages de tempo par défaut sont (q ) = 120; type de mesure = aucun; volume = 10. 6: Réglage n de l'accord (hauteur) Le réglage d'accord par défaut à la mise sous tension est La4 = 440 Hz (Her). Réglez cee valeur par pas de 0,5 Hz en appuyant le nombre de fois voulu sur la touche Haut (limite supérieure de 452,5 Hz) ou Bas (limite inférieure de 427,5 Hz). Enfoncez simultanément les touches Haut et Bas correspondantes pour retrouver le réglage d'accord par défaut (La4 = 440 Hz). 7: Écoute des morceaux de démonstration Chacun des 8 morceaux de démonstration exploite un des 8 sons d'usine. Choisissez le morceau de démonstration voulu avec les 8 touches dédiées. La lecture du morceau de démonstration choisi démarre immédiatement. À la n du morceau de démonstration choisi, la lecture continue avec le morceau suivant. Tous les morceaux sont lus l'un à la suite de l'autre et la lecture se poursuit en boucle jusqu'à ce que vous l'interrompiez. Pour arrêter la lecture des morceaux de démonstration, enfoncez puis relâchez simultanément les boutons PIANO PLAY et SOUND

Prise en main Le B1SP est livré avec un pied incluant un pédalier et destiné à être utilisé uniquement avec le B1SP. Suivez la procédure ci-dessous après le montage du pied. 1 Branchez la che de l'adaptateur secteur fourni à la prise DC 12V sur le panneau arrière de l'instrument. Faites passer le câble de l’adaptateur par le cro- chet prévu à cet effet pour éviter que la che ne se débranche acci- dentellement. Lorsque vous retirez le câble du crochet, évitez de tirer sur le câble avec une force excessive.

Pour le modèle B1, reliez la che du câble de la pédale de résonance fournie au connecteur PEDAL sur le panneau inférieur du clavier. Pour le modèle B1SP, reliez la che du câble du pédalier fourni au connec

teur PEDAL sur le panneau inférieur du clavier.

3. Branchez la che secteur de l'adaptateur secteur

fourni à une prise de courant de tension appropriée.

4. Meez le piano numérique B1/B1SP sous tension.

Appuyez sur l'interrupteur pour mere l'instrument sous tension; le té- moin d'alimentation s'allume. Laissez le piano numérique sous tension pour l'instant. Quand vous avez ni de jouer, appuyez à nouveau sur l'interrupteur pour mere l'instrument hors tension. Son témoin d'alimentation s'éteint alors.

5. Réglez le niveau de volume.

Réglez le volume au niveau voulu tout en jouant sur l'instrument. La commande VO-LUME contrôle le niveau des haut-parleurs intégrés et du signal à la prise casque. n Montage du pupitre Glissez les ergots de montage du pupitre dans les orices de montage du stand au dos de l'instrument. n Connexion d'un casque ou périphérique audio Pour vous entraîner sans déranger votre entourage, branchez un casque à la prise PHONES sur le panneau arrière de l'instrument. La connexion d'un casque d'écoute coupe le son des haut-parleurs intégrés.

• La prise PHONES (jack stéréo de 3,5mm) permet aussi de relier le piano numérique B1/B1SP à des enceintes actives ou d'autres périphériques audio. Pour protéger votre ouïe, évitez une écoute au casque pro- longée à volume élevé. Crochet pour câble Veillez à ne pas plier cette partie excessivement lorsque vous fixez le câble au crochet. Interrupteur Témoin d’alimentation Plus fort Moins fort
