Nancy - Poêle EDILKAMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à pellets
Marque	Edilkamin
Modèle	Nancy
Combustible	Pellet de bois (diamètre 6 mm)
Puissance nominale	9 kW
Puissance réduite	2,8 kW
Rendement à puissance nominale	94,1 %
Rendement à puissance réduite	96,2 %
Émissions CO (13% O2) nominal	0,015 %
Émissions CO (13% O2) réduit	0,021 %
Autonomie min/max	10 / 33 heures
Consommation min/max	0,6 / 2 kg/h
Capacité du réservoir	20 kg
Volume de chauffe	235 m³
Poids (avec emballage)	220 kg
Diamètre conduit fumées (mâle)	80 mm
Diamètre prise air extérieur (mâle)	40 mm
Alimentation électrique	230 V ±10 % 50 Hz
Puissance absorbée moyenne / allumage	120 W / 400 W
Fréquence radiocommande	2,4 GHz (ondes radio)
Système de combustion	LEONARDO® : réglage automatique du tirage et reconnaissance du type de pellet
Contrôle et programmation	Radiocommande avec écran, programmation hebdomadaire (jusqu'à 3 cycles/jour)
Sorties air chaud	3 raccords (arrière, côté droit, haut) pour canalisation pièce attenante
Sécurité	Thermostat de sécurité, capteur de flux d'air, thermocouple, fusible 2AT
Entretien	Quotidien (nettoyage creuset et cendrier), hebdomadaire (foyer et extracteur), saisonnier par revendeur

FOIRE AUX QUESTIONS - Nancy EDILKAMIN

Quel type de combustible utiliser ?

Utilisez exclusivement du pellet de bois de diamètre 6 mm, longueur max 40 mm, humidité max 8 % et pouvoir calorifique d'au moins 4300 kcal/kg. N'utilisez jamais de bois ou autres combustibles.

Comment effectuer la première mise en service ?

La première mise en service doit être réalisée par un Centre d'Assistance Technique agréé Edilkamin (revendeur). Cette opération est indispensable pour valider la garantie. Le revendeur étalonne le poêle selon votre installation et votre type de pellet.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance d'au moins 40 cm par rapport aux matériaux combustibles et 80 cm devant le poêle. Le conduit d'évacuation des fumées et la canalisation d'air chaud doivent être calorifugés. Une prise d'air extérieur de section 80 cm² minimum est obligatoire.

Comment nettoyer le poêle quotidiennement ?

Poêle éteint et froid : ouvrez le volet droit, retirez le creuset et le plafond, videz les résidus dans le tiroir à cendres. Aspirez le compartiment du creuset, nettoyez les trous. Nettoyez la vitre à froid avec un produit spécifique (ex. GlassKamin). Ne jamais aspirer de cendres chaudes.

Que faire en cas d'affichage « Vérification flux air » ?

Ce message indique un défaut de dépression. Contrôlez : la fermeture de la porte, l'étanchéité des joints, le canal d'aspiration d'air comburant, le capteur de flux (nettoyez-le à l'air sec), la position du poêle, le nettoyage du creuset et du conduit de fumées.

Comment programmer l'allumage et l'arrêt automatique ?

Appuyez 2 secondes sur la touche M de la radiocommande pour accéder à l'horloge, puis appuyez sur + pour entrer dans « PROGRAMMATION ON/OFF ». Vous pouvez configurer jusqu'à 3 cycles par jour, avec programmation journalière ou hebdomadaire.

Que faire si la radiocommande ne fonctionne plus ?

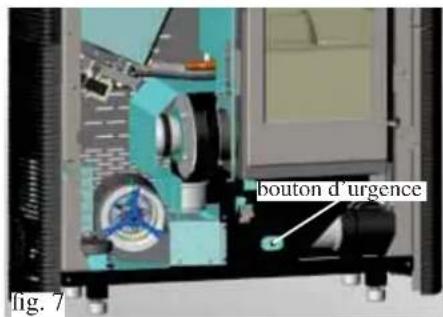

Utilisez le bouton d'urgence rouge situé sous la porte externe gauche. Appuyez 2 secondes pour allumer/éteindre. En mode manuel, appuyez brièvement pour changer de puissance. Remplacez les piles (3 piles AAA alcalines) si nécessaire.

Comment interpréter le message « Réserve » ?

Le message « Réserve » clignote quand le niveau de pellet est bas. Versez un sac de 15 kg dans le réservoir, puis confirmez la charge en appuyant sur la touche + jusqu'à voir « Réserve », puis suivez les instructions à l'écran pour mémoriser les kg ajoutés.

Quelle est la fréquence d'entretien recommandée ?

Quotidien : nettoyage creuset et cendrier. Hebdomadaire : nettoyage du foyer, des écouvillons et de l'extracteur de fumées. Saisonnier : par un revendeur agréé (nettoyage complet, vérification des composants). Après 1000 kg de pellets, l'écran affiche « Entret. » : contactez votre revendeur.

Comment brancher un thermostat d'ambiance ou un cadran téléphonique ?

Le poêle dispose d'un port série à l'arrière. Votre revendeur peut y raccorder un dispositif en option (câble code 621240) pour commander l'allumage/extinction à distance via un cadran téléphonique (code 281900) ou un thermostat d'ambiance.

MODE D'EMPLOI Nancy EDILKAMIN

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, nous vous demandons de lire attentivement cette fiche, afin de pouvoir profiter au mieux et en toute sécurité de toutes ses prestations.

Pour tout autre renseignement ou besoin, contactez le REVENDEUR chez lequel vous avez effectué votre achat ou visitez notre site internet www.edilkamin.com à la rubrique CENTRES ASSISTANCE TECHNIQUE.

• Après avoir déballé le produit, assurez-vous qu'il est intact et que son contenu est complet (radiocommande, manchons de raccordement, poignée, livre de garantie, gant, CD/fiche technique, spatule, sel deshumidifiants).

En cas d'anomalies, adressez-vous tout de suite au revendeur chez lequel vous avez effectué l'achat et remettez-lui une copie du livre de garantie et de la facture.

Mise en service/test

Elle doit absolument être effectuée par le - Centre d'Assistance Technique - autorisé Edilkamin (Revendeur Autorisé) sous peine de voir la garantie expirer. La mise en service, ainsi qu'elle est décrite dans la norme UNI 10683 Rev. 2005 (Chap. "3.21"), consiste en une série d'opérations de contrôle effectuées lorsque l'insert est installé et qui ont pour but de vérifier que le système fonctionne bien et qu'il est en accord avec les réglementations.

Chez le revendeur en appelant le numéro vert ou sur le site www.edilkamin.com vous pouvez trouver le Centre d'Assistance le plus proche.

• Des installations incorrectes, des entretiens mal effectués, une utilisation impropre du produit, déchargent l'entreprise productrice de tout dommage éventuel découlant de l'utilisation du produit.
• Le nombre du coupon de contrôle, nécessaire pour l'identification de l'insert, est indiqué:
• Sur le haut de l'emballage
• Sur le livret de garantie qui se trouve à l'intérieur du foyer
• Sur la plaquette appliquée à l'arrière de l'appareil;

Cette documentation ainsi que la facture doivent être conservées pour l'identification, et les informations qu'elles contiennent devront être communiquées à l'occasion d'éventuelles demandes de renseignements et elles devront être mises à disposition pour une éventuelle intervention d'entretien;

• Les détails représentés sont indicatifs, du point de vue graphique et géométrique.

Declaration de conformite

La société EDILKAMIN S. p. A. ayant son siège légal à Via Vincenzo Monti 47 - 20123 Milan - Code Fiscal PIVA 00192220192

Déclare sous sa propre responsabilité :

que les poêles à pellets de bois décrit ci-dessous est conforme à la Directive 89/106/CEE (Produits de Construction)

POÊLE À PELLETS, avec marque commerciale EDILKAMIN, dénommée NANCY

N° DE SÉRIE: Réf. Plaque des caractéristiques

ANNEE DE FABRICATION: Ref. Plaque des caractéristiques

La conformité aux critères de la Directive 89/106/CEE est en outre déterminée par la conformité à la norme européenne:

EN 14785:2006

La société déclare également :

que les poêles à pellets de bois NANCY est conforme aux critères des directives européennes :

2004/108/CEE - Directive Compatibilité Électromagnétique

EDILKAMIN décline toute responsabilité eu égard à tout dysfonctionnement de l'appareil en cas de remplacement, de montage et/ou de modifications qui ne seraient pas effectués par des personnels EDILKAMIN sans l'autorisation préalable de la société.

Le poêle NANCY produit de l'air chaud en utilisant comme combustible le pellet en bois, dont la combustion est gérée de manière électronique. Ci-dessous est illustré le fonctionnement (les lettres font référence à la figure 1).

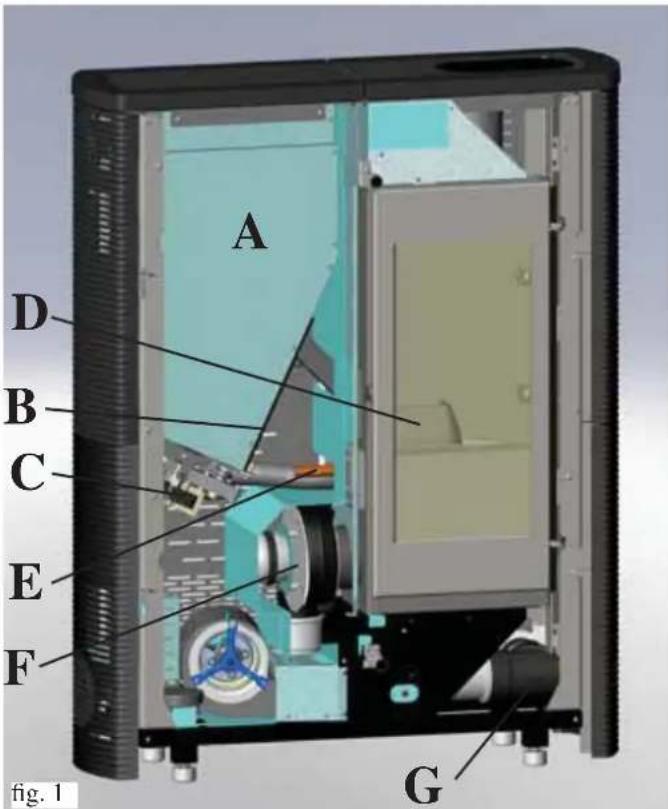

Le combustible (pellet) est prélevé du réservoir de stockage (A) et, grâce à une vis sans fin (B) activée par un motoréducteur (C), il est transporté dans le creuset de combustion (D). L'allumage du pellet se fait grâce à de l'air chaud produit par une résistance électrique (E) et aspiré dans le creuset par un extracteur de fumées (F).

Les fumées produites par la combustion sont extraites du foyer grâce à ce même ventilateur centrifuge (F), et expulsées par le raccord (G) situé dans la zone basse du poêle.

Les poêles permettent la canalisation de l'air chaud, pour chauffer une pièce attenante.

Pour canaliser l'air chaud, trois raccords de sortie sont prévus (à l'arrière, sur le côté et en haut). Utiliser celui qui est le plus approprié (par conséquent les autres raccords devront être bouchés) et le raccorder avec le KIT 8 spécial en option.

Le foyer a un revêtement en fonte, il est fermé frontalement par deux petits volets superposés.

• un petit volet externe en vitre céramique
• Un petit volet interne en verre céramique en contact avec le feu.

La quantité de combustible, l'extraction des fumées, l'alimentation de l'air comburant sont régées par une carte électronique équipée d'un software afin d'obtenir une combustion avec un rendement élevé et de faibles émissions.

Toutes les phases de fonctionnement peuvent être gérées par radiocommande.

Le poêle est équipé d'une prise sérielle pour le branchement avec un câble en option (code 621240) avec des dispositifs d'allumage à distance (par exemple un combinataire téléphonique ou un thermostat d'ambiance).

Informations pour la sécurité

Le poèle NANCY sont conçus pour chauffer, grâce à une combustion automatique de pellet dans le foyer

• La piece dans laquelle il se trouve, par rayonnement et par mouvement de l'air qui sort de la grille intégrée dans le semitop droit.
• La piece attenante grâce au mouvement de l'air chaud canalisable par les raccords situés à l'arrière, sur le côté droit ou dans la partie supérieure.
• Les seuls risques découulant de l'emploi des poèles sont liés à un non respect de l'installation ou à un contact direct avec les parties électriques en tension (internes) ou à un contact avec le feu et les parties chaudes (vitre, tuyaux, sortie air chaud) ou à l'introduction de substances étrangères.

Utiliser uniquement du pellet de bois de diamètre 6 mm comme combustible.

• Si des composants ne fonctionnent pas, les poê
• Pour un bon fonctionnement, le poê , la porte ne doit pas être ouverte : en effet, la combustion est générée automatiquement et ne nécessite aucune intervention.
• En aucun cas des substances étrangères doivent être introduites dans le foyer ou dans le réservoir.
• Pour le nettoyage du conduit de fumées (segment de conduit qui relie le raccord de sortie des fumées du poê
• Les parties du foyer et du réservoir doivent être uniquement aspirées avec un aspirateur.
• La vente peut être nettoyée A FROID avec un produit spécifique (ex. GlassKamin Edilkamin) et un chiffon.
• Ne pas nettoyer à chaud.
• S'assurer que les poêles sont posées et allumées par un revêreur habilité Edilkamin selon les indications de cette fiche ; conditions du reste indispensables pour la validation de la garantie.
• Pendant le fonctionnement du poèle, les tuyaux d'évacuation et la porte atteignent des températures élevées (ne pas toucher sans le gant prévu à cet effet).
• Ne pas déposer d'objets non résistants à la chaleur tout près du poêle.
• Ne JAMAIS utiliser de combustibles liquides pour allumer le poêle ou raviver la braise.
• Ne pas obstruer les ouvertures d'air dans la pièce d'installation, ni les entrées d'air du poêle.
• Ne pas mouiller le poêlé, ne pas s'approcher des parties électriques avec les mains mouillées.
• Ne pas insérer de réductions sur les tuyaux d'évacuation des fumées.
• Le poèle doit être installé dans des piè évacuations) dont l'appareil a besoin pour un fonctionnement correct et sur

Si l'allumage échoue, NE PAS répéter l'allumage avant d'avoir vidé le creuset.

• ATTENTION: LE PELLET QUI A ETÉ ENLEVÉ DU CREUSET NE DOIT PAS ÉTRE DEPOSE DANS LE RESERVOIR. DEPOSITED INSIDE THE HOPPER.

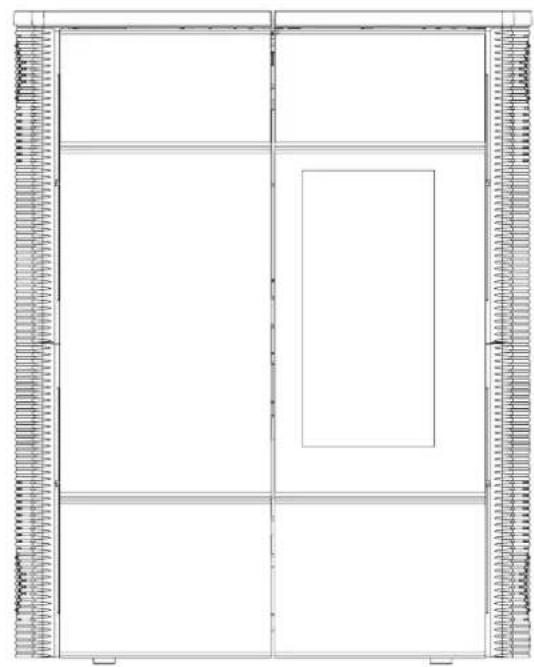

Dimensions et finitions

• laminam blanc crème
• laminam aspect "Corten"
• laminaire aspect bois

FRONT RETOUR

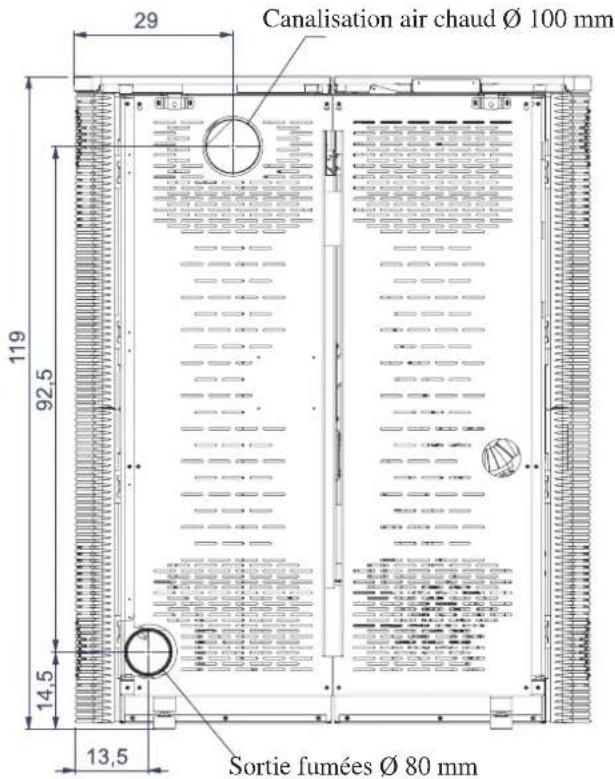

COTÉ Canalisation air chaud 100mm

PLAN

Appareils électroniques

LEONARDO® est un système de sécurité et de réglage de la combustion qui permet un fonctionnement optimal quelles que soient les conditions grâce à deux capteurs qui relèvent le niveau de pression dans la chambre de combustion et la température des fumées.

Ces deux paramètres sont relevés et par conséquent optimisés en continu de manière à corriger en temps réel les éventuelles anomalies de fonctionnement. Le système LEONARDO® obtient une combustion constante en réglant automatiquement le tirage selon les caractéristiques du conduit de cheminée (courbes, longueur, forme, diamètre etc...) et les conditions environnementales (vent, humidité, pression atmosphérique, installation en haute altitude etc.).

Il est nécessaire que les normes d'installation soient respectées.

Le système LEONARDO est, en outre, capable de reconnaître le type de pellet et de régler automatiquement l'afflux pour garantir instant après instant le niveau de combustion demandé.

CARTE ÉLECTRONIQUE

PORT série

Sur le port AUX, vous pouvez faire installer par le Revendeur un dispositif en option permettant le contrôle de l'allumage et de l'extinction (par exemple un combinataire téléphonique ou un thermostat d'ambiance), place derrière le poêle. Peut être connecté avec le chevalet fourni en option prévu à cet effet (cod 621240). La sortie sérieelle se trouve à l'intérieur du revêtement sur le côté gauche.

Batterie TAMPON

Une batterie tampon (type CR 2032 de 3 Volts) se trouve sur la carte électronique. Son mauvais fonctionnement (non pas un defaulted considérable du produit, mais son usure normale) est indiqué par les inscriptions "Contrôle/batterie". Pour plus de références le cas échéant, contacter le Revendeur qui a effectué le 1er allumage.

SONDE temperature ambiante

À l'arrière du poêle se trouve la sortie du câble de température ambiante de 1 mètre de longueur. La sonde à fixer au mur grâce au support fourni est câblée sur le terminal du câble.

CHARACTERISTIQUES THERMOTECHNIQUES
Puisance nominal 9 kW
Rendement puissance nominal 94,1 %
Émissions CO (13% O2) puissance nominal 0,015 %
Masses des fumées puissance nominal 5,8 g/s
Puisance réduite 2,8 kW
Rendement puissance réduite 96,2 %
Émissions CO (13% O2) puissance réduite 0,021 %
Masses des fumées puissance réduite 2,1 g/s
Surchauffe fumées maximum 150 °C
Tirage minimum 12 Pa
Autonomic min/max 10 / 33 heures
Consommation combustible min/max	0,6 / 2	kg/h
Capacité réservoir	20 kg
Volume de chauffe *	235	m3
Poids avec emballage	220	kg
Diamètre conduit fumées (A mâle)	80	mm
Diamètre conduit pris ac air extérieur (B mâcle)	40	mm

• Le volume de chauffe est calculé compte tenu une isolation de la maison conforme à la Loi 10/91, et modifications successives et une demande de chaleur de 33kcal/m³ par heure.
• Il est important de tenir compte aussi de la position du poèle dans la pièce.

1) Il faut prendre en considération que des appareils externes peuvent perturber le fonctionnement de la carte électronique. 2) ATTENTION : parties sous tension, faire impérativement effectuer les entretiens et/ou les vérifications par des techniciens spécialisés.

CHARACTERISTIQUES ÉLECTRIQUES
Alimentation	230Vac +/- 10% 50 Hz
Puisance absorbée moyenne	120	W
Puisance absorbée à l'allumage	400	W
Fréquence radiocommande	ondes radio 2,4 GHz
Protection sur la carte électronique *	Fusible 2AT, 250 Vac 5x20

Les données reportées ci-dessus sont indicatives.

ED ILKAMIN s. p. a. se réserve le droit de modifier sans préavis ses produits et selon son jugement sans appel.

Thermocouple:

Situé sur l'évacuation des fumées, il lit leur température. En fonction des paramètres établis, il contrôle les phases d'allumage, de travail et d'extinction.

Capteur FLUX d'air:

Situe dans le canal d'aspiration, il intervient quand le flux de l'air combustible n'est pas correct, causant par conséquent des problèmes de dépression dans le circuit des fumées et provoquant l'extinction du poêle.

Thermostat de sécurité:

Il intervient si la température à l'intérieur du poêle est trop élevée. Il bloque le chargement du pellet en provoquant l'extinction du poêle.

Pour ce qui n'est pas expressément indiqué, se reporter pour chaque pays aux normes locales. En Italie, se reporter à la norme UNI 10683, ainsi qu'aux éventuelles indications régionales ou des ASL locales. En cas d'installation dans une copropriété, demander l'avis préventif au gestionnaire.

Verification de compatibilite avec d'autres dispositifs

Le poêlé NE doit PAS être dans la même pièce où se trouvent des extracteurs, des appareils de chauffage de type B, et autres appareils qui peuvent compromettre le bon fonctionnement.

VoirnormeUNI10683/.

VERIFICATION BRANCHEMENT ELECTRIQUE (placer la fiche à un endroit accessible)

Le poèle est pourvu d'un câble d'alimentation électrique à brancher à une prise de 230V50Hz, de préférence avec interrupteur magnétothermique. Si la prise de courant n'est pas accessible facilement, prévoir un dispositif d'interruption de l'alimentation (interrupteur) en amont du poèle (aux soins du client). Des variations de tension supérieures à 10% peuvent compromettre le poèle.

L'installation électrique doit être aux normes ; vérifier en particulier l'efficacité du circuit de terre.

Le mauvais état de marche du circuit de terre provoque un mauvais fonctionnement que Edilkamin ne peut prendre en charge.

La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.

Distances de sécurité CONTRE les incendies

Le poêle peut être fixé directement sur des murs en briques et/ou en placoplatre. En cas de murs combustibles (par ex. en bois) il faut prévoir une isolation ajustée avec un matériel non combustible. Il faut obligatoirement calorifuger de manière ajustée le conduit d'évacuation des fumées et le conduit de canalisation de l'air chaud car ils atteignent des températures élevées. Tout élément fait de matériaux combustibles et/ou sensibles à la chaleur et se trouvant à côté du poêle, doit être à une distance de 40 cm minimum ou bien être calorifugé de manière opportune avec un matériel isolant et non combustible; dans tous les cas il ne faut pas placer des matériaux devant le poêle à moins de 80 cm parce qu'ils seraient soumis directement au rayonnement du foyer.

Prise d'air

Il est indispensable de prédisposer, à l'arrêt du poêle, une prise d'air reliée avec l'extérieur, d'une section utile minimum de 80 cm², qui garantisse une alimentation en air suffisante pour la combustion.

La prise d'air doit être reliée au raccord approprié lié à l'arrête du poèle (voir page 42).

Le système d'évacuation doit être unique pour le poêle (des conduits d'évacuation dans un conduit de cheminée commun à d'autres dispositifs n'est pas acceptable).

L'évacuation des fumées se fait par le raccord de 8 cm de diamètre situé à l'arrière, sur le coté droit ou en haut. Le conduit d'évacuation des fumées du poèle doit être relié avec l'extérieur en utilisant des tuyaux en acier ou noirs certifiés EN 1856. Le conduit doit être fermé hermetiquement. Pour l'étanchée des tuyaux et leur éventuelle isolation il faut utiliser des matériaux résistant aux températures élevées (silicone ou mastics pour températures élevées). Les segments horizontals peuvent avoir une longueur jusqu'à 2 m. Il est possible d'avoir jusqu'à deux coudes avec une ouverture de maximum (par rapport à la verticale). Il est nécessaire d'avoir (si le conduit d'évacuation ne s'insère pas dans le conduit de cheminée) un tronçon vertical d'au moins 1,5m et un embout de protection contre le vent (réference UNI 10683). Le conduit vertical peut être interne ou externe. Si le conduit de fumées est à l'extérieur il doit être calorifugé de manièreADFquate. Si le conduit de fumées s'insère dans un conduit de cheminée, celui-ci doit être autorisé pour les combustibles solides et s'il fait plus de 150 mm de diamètre, il faut l'assainir en le tubant avec des tuyaux de section et de matériaux adaptés (ex. acier 80 mm de diamètre). Tous les segments du conduit de fumées doivent pouvoir être inspectés. Les cheminées et les conduits de fumée auxquels sont reliés les apparciels qui utilisent des combustibles solides doivent être nettoyés une fois par an (verifier s'il existe dans son pays une règlementation à ce sujet). Si on omtet de contrôle et de nettoyer régulièrement on augmente la probabilité d'un incendie de la cheminée. Dans ce cas procéder ainsi: ne pas étéindre avec de I'eau; vider le réserveur du pellet; S'adresser au personnel spécialisé après l'incident avant de redémarrer la machine.

Cas typiques

Fig. 1 Fig. 2 A: conduit de cheminée en acier calorifugé B: Hauteur minimum 1,5m et en tout cas au-delà de la hauteur de l'avant-toit C-E: prise d'air de la pièce (section passante de 80 cm² minimum) D: conduit de cheminée en acier, à l'intérieur du conduit de cheminée existant dans le mur

Cheminee

Les caractéristiques fondamentales sont :

• section interne à la base égale à celle du conduit de cheminée
• section de sortie non inférieure au double de celle du conduit de cheminée
• position en plein vent, au-dessus du toit et en-dehors des zones de reflux., au-dessus du faîte du toit et en-dehors des zones de reflux.

Circulation air CHAUD

Le débit d'air chaud dans la pièce d'installation se fait à travers la grille intégrée dans le semi-top de droite.

En alternative, NANCY est en outre dotée d'un système de canalisation qui permet de diriger l'air chaud simultanément dans la pièce d'installation et dans celle attenante.

Il est possible de configurer le poêle pour obturer la sortie de l'air chaud à canaliser par le top, par l'arrière ou depuis le côté droit au moyen de manchons de raccordement ajustables (A - B) qui se trouvent dans l'emballage.

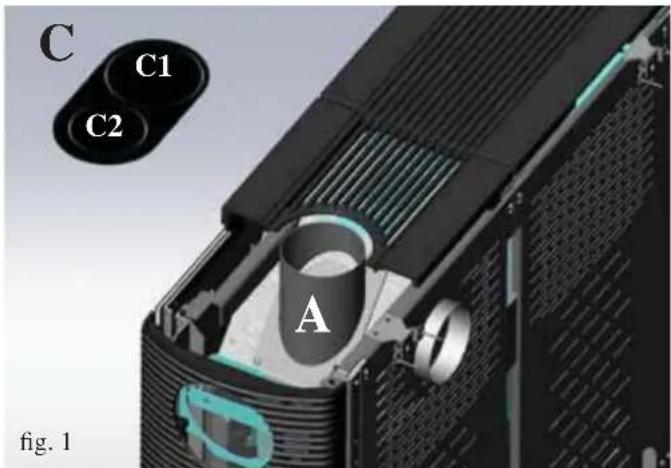

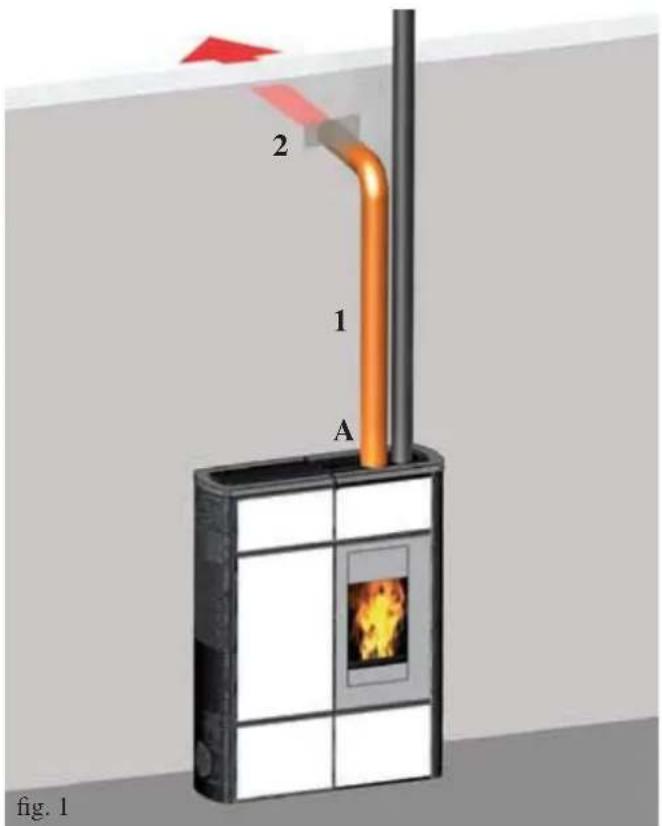

Raccordement SORTIE d'air CHAUD par le TOP (fig. 1)

• Retirer le diaphragme (C2 - fig. 1) prédécoupé dans le couvercle (C - fig. 1) fourni à part. Fixer avec les vis fournies le manchon de raccordement (A - fig. 1) fourni à part.
• Enfiler le tuyau convoyeur d'air chaud sur le manchon (A) à travers le trou obtenu sur le couvercle C.

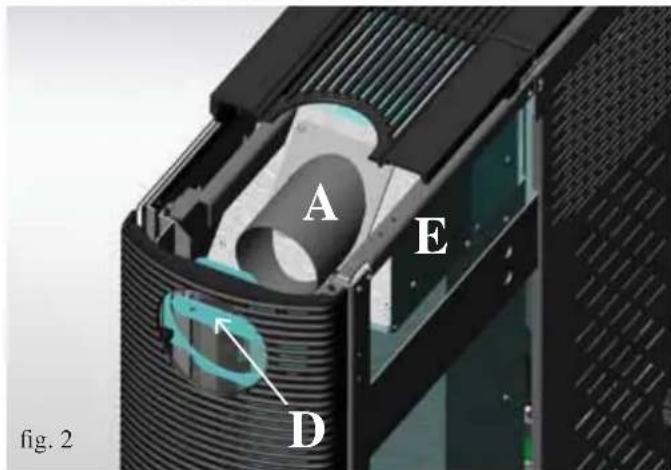

Raccordement SORTIE d'air CHAUD par le COTE DROIT (fig. 2)

• Retirer le bouchon en fonte déjà présent dans la partie supérieure du côté.
• Enlever le diaphragme (D - fig. 2) prédécoupé sur le support métallique interne du trou du bouchon en fonte.
• Fixer le manchon de raccordement (A - fig. 2 fourni à part) avec les vis fournies. Enfiler le tuyau convoyeur d'air chaud sur le manchon de raccordement fourni à part (A - fig. 2) en le faisant passer à travers le trou réalisé dans la fonte.
• Dans ce cas, le bouchon en fonte n'est plus utilisé.

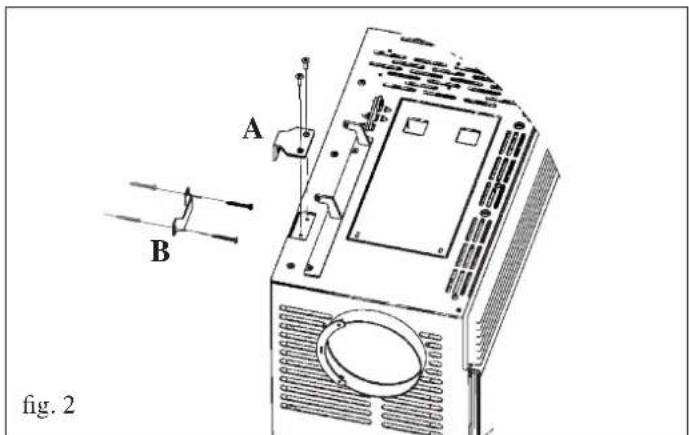

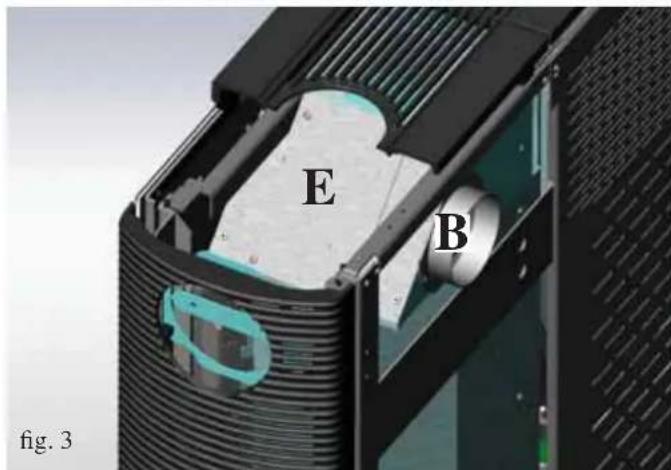

Raccordement SORTIE d'air CHAUD par l'arrière (fig. 2-3)

• Retirer le petit couvercle présent sur la sortie arrière (E -fig.2) et le fixer dans la nouvelle position (E - fig. 3).
• Installer le manchon de raccordement fourni à part (B - fig.3) et enfiler le tuyau convoyeur d'air chaud.

Réglage distribution air CHAUD

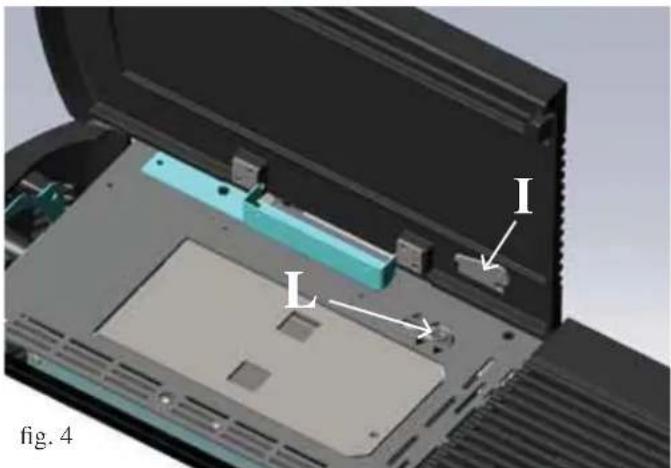

La distribution d'air chaud est manuellement réglable au moyen du levier L accessible en soulevant le demi-top en fonte supérieur gauche (fig.4).

N. B. Pour pouvoir actionner le levier de commande, il faut enlever la plaquette de sécurité (fig. 4).

Il est possible de canaliser l'air chaud totalement dans la pièce d'installation (levier complètement à droite), totalement dans la pièce attenante (levier complètement à gauche) ou partiellement dans les pièces (levier en position centrale).

Pour réaliser la canalisation de l'air chaud, le kit 8 en option est disponible (voir page 48).

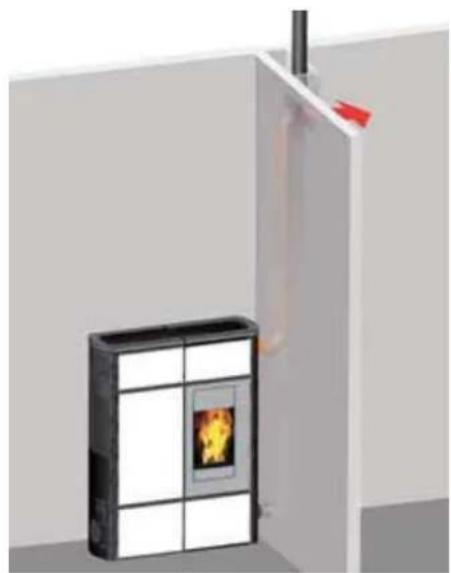

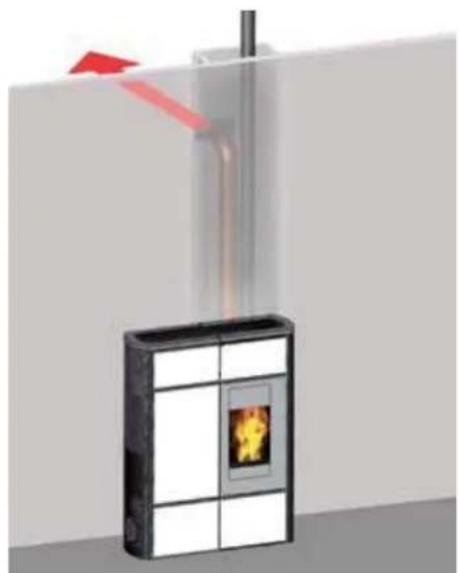

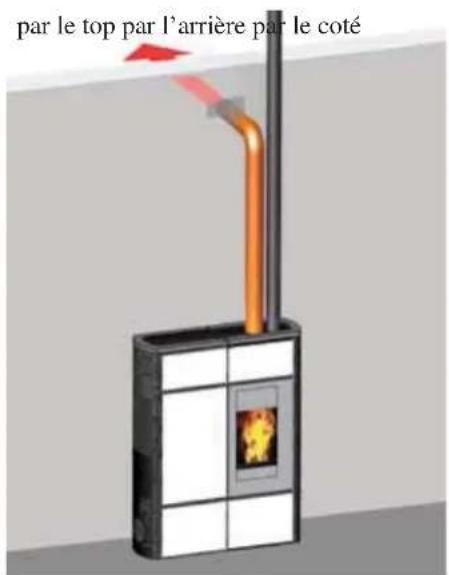

1) Isoler le tuyau dans lequel passe l'air chaud pour éviter des dispersions. 2) Éviter le plus possible les coudes sur les tuyaux d'air chaud. 3) Il est conseillé de réaliser une canalisation d'une longueur inférieure à 3m et avec un maximum de 2 coudes.

SORTIE des fumées

NANCY sont prédisposées pour le raccordement du conduit de sortie des fumées par le top, par l'arrête ou par le côté droit. Le poèle livre est configuré avec la sortie du conduit de fumées par le top.

Raccordement SORTIE fumées par le TOP

Pour le raccordement, il suffit d'enfiler le conduit de cheminée en acier inox d'un diamètre de 8 cm (non fourni) sur le coude de raccordement (G-fig. 5) déjà présent sur le poêle et accessible en ouvrant le volet en verre droit (fig. 5).

N. B. : Un couvercle d'inspection pour le nettoyage (H) est présent sur le coude (G).

Dans ce cas, il est nécessaire d'utiliser le couvercle prédecoupé fourni à part (C - fig. 1 page 46) en enlevant le diaphragme C2, à la place du couvercle qui n'est pas prédecoupé fourni.

Raccordement SORTIE fumées par l'arrière

• Desserrer le collier de blocage (F-fig. 5) du coude de raccord et le tourner de.

Raccorder le conduit de cheminée en acier inox d'un diamètre de 8 cm en le faisant passer à travers le trou prédecoupé dans la partie inférieure du panneau arrêté en tôle.

Raccordement SORTIE fumées laterale

• Enlever le coude (G - fig. 6).
• Retirer le bouchon en fonte déjà présent dans la partie inférieure du côté.
• Enlever le diaphragme prédécoupe sur le support métallique interne du trou du bouchon en fonte.
• Enfiler le conduit de cheminée en acier inox d'un diamètre de 8 cm sur le manchon de raccordement (F - fig. 7) en le faisant passer à travers le trou réalisé dans la fonte.
• Dans ce cas, le bouchon en fonte n'est plus utilisé.
• Le coude (G) peut être utilisé à l'extérieur pour recueillir la condensation.

fig.5

fig. 6

fig. 7

Prise d'air

Il est indispensable qu'un conduit de prise d'air relié avec l'extérieur soit installé derrière le poêle, avec une section utile minimum de 80 cm², qui garantit une alimentation d'air suffisante pour la combustion.

À l'arrière du poêle se trouve un trou (U-fig.9) pour l'application du conduit.

Ouvrir le petit volet gauche (fig.8), extraire le tuyau flexible (T) de son support (S) et le faire passer à travers le trou (U) présent sur le panneau arrêté du poêle.

Relier à celui-ci le conduit de prise d'air externe jusqu'à atteindre le milieu externe.

Le conduit de prise d'air externe doit être d'une longueur inférieure à 1 mètre, il ne doit pas avoir de coudes et doit finir par un tronçon de degrés vers le bas ou avec une protection contre le vent.

fig. 8

fig.9

KIT 8 (CODE 297360)

• Définir le positionnement du poête par rapport au mur (fig. a).
• Activer le levier de commande de canalisation de l'air chaud (voir page 46).
• Placer le poèle dans sa position définitive et la fixer au mur au moyen des équerres (A) et des étriers (B) fournis, ou utiliser des systèmes alternatifs qui garantissent la stabilité du poèle (fig. 2).
• Etendre le tuyau en aluminium (2 - fig. 1) pour la canalisation de l'air chaud, sans le brancher au raccord du poèle.
• Mettre le conduit en aluminium sur le raccord de sortie d'air chaud (A).
• Installer la goulotte terminale (3) et le tuyau en aluminium correspondant (2).

Prévoir une isolation adéquate du tuyau dans lequel passe l'air chaud pour éviter des dispersions.

KIT 8 n°		code
Collier de blocage des tuyaux 2 46160
Tuyau Ø 10 1 162520
Goulotte terminale 1 293430

Allumage/test effectué par le revendeur

La mise en service doit être effectuée selon la norme UNI 10683 point 3.21. Cette norme indique les opérations de contrôle à effectuer sur place ayant pour but d'établir le fonctionnement correct du système.

Avant d'allumer.

Pour le 1er allumage il est indispensable de s'adresser à son revendeur, qui étalonnera le poèle selon le type de pellet et les conditions d'installation et activera ainsi la garantie.

Pendant les premiers allumages, de légères odeurs de peinture peuvent se dégager et elles disparaîtront en peu de temps.

Avant d'allumer, il est nécessaire de vérifier :

L'installation correcte L'alimentation électrique - La fermeture de la porte, qui doit être étanche (porte interne droite) Le nettoyage du crêpot - La présence sur le display de l'indication de stand-by (date, puissance ou température clignotante).

Chargement du pellet dans le réservoir

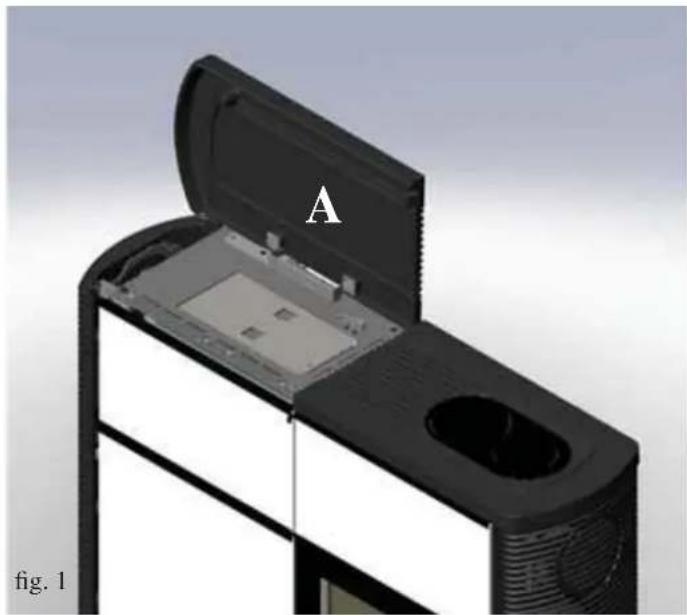

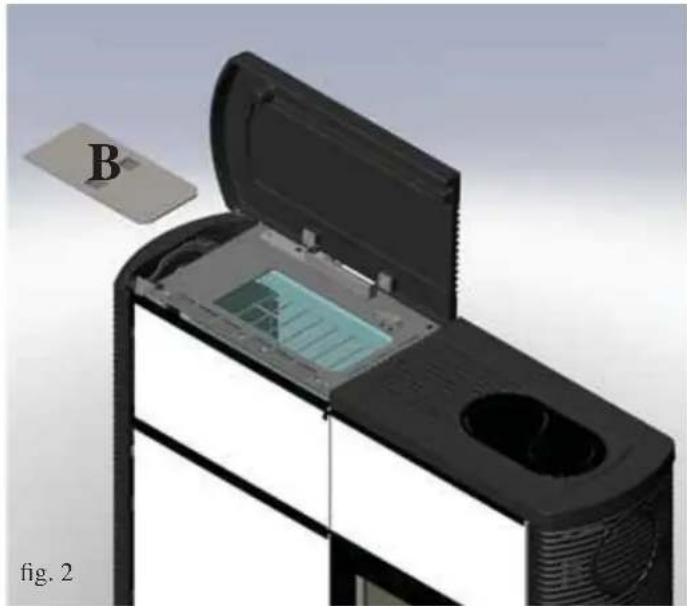

Pour accéder au réservoir, ouvrir le semi-top en fonte gauche (A - fig.1) et retirer le couvercle situé en-dessous (B - fig.2).

1) accompagner délicatement le semi-top durant la phase d'ouverture et de fermeture. 2) utiliser le gant spécial fourni si on charge le poèle pendant qu'il fonctionne et qu'il est donc chaud.

Note sur le combustible

NANCY est conçu et programmé pour brûler du pellet. Le pellet est un combustible qui se présente sous forme de petits cylindres, obtenus en comprimant de la sciure, à des valeurs élevées, sans utilisation de liants ou autres matériaux étrangers. Il est commercialisé dans des sacs de 15kg.

Pour NE PAS compromettre le fonctionnement des poêles il est indispensable de NE PAS brûler autre chose. L'emploi d'autres matériaux (bois compris), qui peut être relevé avec des analyses en laboratoire, entraîne l'expiration de la garantie. Edilkamin acu, testé et programme ses produits afin qu'ils garantissent les valeurs prestations avec du pellet aux caractéristiques suivantes :

diametre:6mm

longueur maximum : 40 mm

humidité maximale : 8%

rendement calorifique : 4300 kcal/kg au moins

L'utilisation de pellets avec des caractéristiques différentes implique la nécessité d'un nouvel étalonnage des poêles, analogue à celui que fait le revendeur au 1er allumage.

L'utilisation de pellets non adaptés peut provoquer : diminution du rendement ; anomalies de fonctionnement ; blocages par obstruction, saleté sur la vitre, non brûlés...

Une simple analyse du pellet peut être faite visuellement : Bonne qualité : lisse, longueur régulière, peu poudreux.

Mauvaise qualité: fentes longitudinales et transversales, très poussiéreux, longueur très variable et avec présence de corps étrangers.

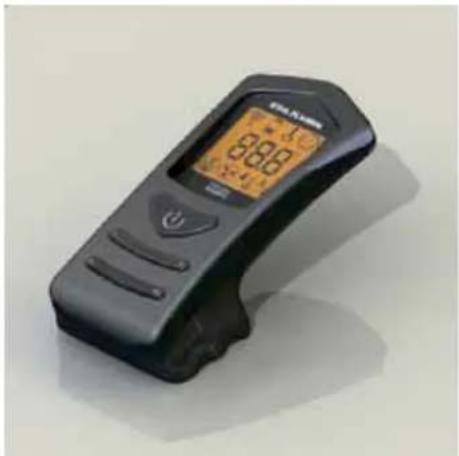

Radiocommande

Elle sert à gérer toutes les fonctions.

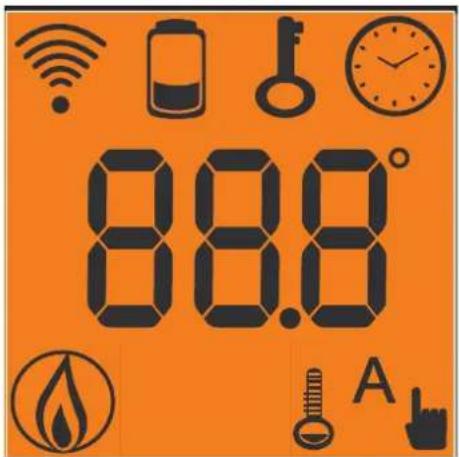

Légende des touches et display:

: pour allumer et éteindre (pour passer de la radiocommande en stand by à la radiocommande active)

+/- : pour augmenter/baisser les différents réglages

A : pour sélectionner le fonctionnement Automatique

M : pour sélectionner le fonctionnement Manuel et pour accéder aux menus de contrôle et de programmation

• icône clignotante: télécommande en mode recherche réseau

• icône fixe: radiocommande avec connexion active

clavier bloqué (appuyez sur “A” et “M” en parallèle pendant quelques secondes pour verrouiller ou déverrouiller le clavier)

batterie déchargée (3 piles alcaline mini stylo AAA)

programmation activée

écran alphanumérique composé de 16 chiffres disposés sur deux lignes composées de 8 chiffres chacune

• icône clignotante: poêle en phase d'allumage

• icône fixe: poêle en phase de travail

fonction de réglage manuel (la valeur de la puissance de travail apparait à l'écran)

fonction automatique (la valeur de la température apparait à l'écran)

D'autres informations utiles s'affichent à l'écran, en plus des icônes décrites ci-dessus.

• Position Stand-by:

la température ambience (20^) s'affiche, les kilos de pellet restés (15Kg) dans le réservoir et l'heure courante (15:33)

• Phase de travail manuelle:

la puissance configurée (Power 1), la température ambiantе (20^), les kg de pellet et l'autonomie restante s'affichent (15Kg 21H)

• Phase de travail automatique:

la température configurée (set 22°C ), la température ambiente (20^), les Kg de pellet et l'autonomie restante (15Kg21H) s'affichent.

NE PAS appuyer plusieurs fois sur la TOUCHE

N. B. : Si la radiocommande n'est pas utilisée pendant quelques secondes, l'écran devient noir, car la fonction d'économie d'énergie est activée. L'écran se réactive si on appuie sur n'importe quelle touche.

Remplissage vis sans fin.

Lors de la première utilisation ou en cas de vidage complet du réservoir à pellet, pour recharger la vis sans fin, appuyer en même temps sur les touches "+" et "-" depuis la télécommande, pendant quelques secondes ; après avoir relâché les touches, l'inscription "CHARGEMENT" apparait à l'écran.

L'opération doit être effectuée avant le premier allumage si poêle s'est arrêté parce qu'il n'y a plus de pellet, à la fin de l'opération vider le creuset avant de se tourner.

Il est normal que dans le réservoir il reste une petite quantité de pellet que la vis sans fin n’arrive pas à aspirer.

Allumage automatique

Lorsque poèle est en stand by, en appuyant sur la touche pendant 2" sur la radiocommande, la procédure d'allumage est lancée et l'inscription "ALLUMAGE" s'affiche, en même temps le compte à rebours en seconde commence (de 1020 à 0). La phase d'allumage n'est cependant pas à une durée prédéterminée : sa durée est automatiquement abrégée si la carte détecte la réussite de certains tests. Après environ 5 min, la flamme apparait.

Allumage manuel

En cas de température en dessous de 3°C ne permettant pas à la résistance électrique de rester suffisamment brûlante ou la résistance même ne fonctionnant temporairement pas, il est possible d'utiliser l' "allume-feu" pour l'allumage.

Introduire un morceau d'allume-feu bien allumé dans le creuset, fermer la porte et appuyer sur la télécommande.

Réglage de la puissance

• Fonctionnement manuel depuis la radiocommande

Avec poêle en fonctionnement, en appuyant sur la touche “M” sur la radiocommande on affiche sur l'écran “PUISSANCE P” (en indiquant aussi la puissance de travail de poêle), par les touches “+” ou “-” on peut baisser ou réduire la puissance de fonctionnement (de “PUISSANCE P1” à “PUISSANCE P5”).

Fonctionnement automatique par la radiocommande

En appuyant sur la touche "A", on passe au fonctionnement automatique en réglant la température que l'on peut atteindre dans la pièce (pour régler la température de 5°C à 35°C, utiliser les touches "+" et "-" et l'insert règle la puissance de travail pour atteindre la température configurée. Si l'on configure une température inférieure à celle de la pièce, l'insert restera en "PUISSANCE P1".

Arrêt

Lorsque la poêle est en fonction, en appuyant pendant 2" sur la touche depuis la télécommande, on lance la procédure d'arrêt et à l'écran s'affiche le compte à rebours de 9 à 0 (pour un total de 10 minutes).

La phase d'arrêt prévoit :

• Interruption chute pellet.
• Ventilation au maximum.
• Moteur expulsion des fumées au maximum.

Ne jamais débrancher la prise pendant les phases d'arrêt.

Réglage horloge

En appuyant pendant 2" sur la touche "M", on accède au menu "horloge" qui permet de régler l'heure interne sur la carte électronique.

En appuyant ensuite sur la touche "M", les données suivantes apparaissent à la suite et peuvent être réglées:

Jour, Mois, Année, Heure, Minutes, Jour de la semaine.

L'inscription "SAUVEGARDE?:" à confirmer avec "M" permet de vérifier l'exactitude des opérations effectuées avant de les confirmer (l'inscription Sauvegarde s'affiche alors à l'écran).

Programmateur horaire hebdomadaire

En appuyant pendant 2 secondes sur la touche "M" depuis la télécommande, on accède au réglage de l'horloge et en appuyant sur la touche "+", on accède à la fonction de programmation horaire hebdomadaire, identifiée à l'écran avec la description "PROGRAMMATION ON/OFF".

Cette fonction permet de configurer un nombre d'allumages et d'arrêts par jour (jusqu'à un maximum de 3) dans chaque jour de la semaine.

En confirmant à l'écran avec la touche “M”, les possibilités suivantes apparaissent :

PROGRAMME (aucun programme enregistré)

PROGRAMME JOURNALIER (programme unique pour tous les jours)

PROGRAMME HEBDOMADAIRE. (programme spécifique pour chaque jour)

Avec les touches "+" et "-", on passe à un type de programmation dans le nombre.

En confirmant avec la touche "M", l'option "PROGRAM/JOURNALIER", on accède au besoin du nombre de programmes (allumages/arrêts) qu'il est possible d'effectuer en un jour.

En utilisant PROGRAM/JOURNALIER, le programme/s configuré/s sera le même pour tous les jours de la semaine.

En appuyant ensuite sur la touche "+", on peut visualiser :

• No progr.
• progr. (un allumage et un arrêt par jour), progr. (idem), progr. (idem)

Utiliser la touche “-” pour visualiser dans le sens contraire.

Si on sélectionne programme, l'heure de l'allumage s'affiche.

A l'écran apparait: 1 "ON" heures 10; avec la touche "+" et "-" on change l'heure et on confirme avec la touche "M".

A l'écran apparait: 1 "ON" minutes 30; avec la touche "+" et "-" on change les minutes et on confirme avec la touche "M".

De la même manière, pour le moment de l'arrêt à programmer et pour les allumages successifs ou les arrêts

On confirme en appuyant sur "M" lorsque l'inscription "SAUVEGARDE??" apparait à l'écran.

En confirmant "PROGRAM/HEBDOMADAIRE," on devra besoin le jour où l'on peut effectuer la programmation:

1 Lu; 2 Ma; 3 Me; 4 Je; 5 Ve; 6 Sa; 7 Di.

Après avoir sélectionné le jour, en utilisant les touches "+" et "-" et en confirmant avec la touche "M", on continue la programmation avec la même modalité avec laquelle on effectue un "PROGRAM/JOURNALIER", en faisant pour chaque jour de la période si l'on veut activer une programmation en établissant le nombre d'interventions et à chaque heure. En cas d'erreur et à tout moment de la programmation, on peut sortir du programme sans sauvegarder en appuyant sur la touche, à l'écran s'affichera "NON SAUVEGARDE".

En appuyant pendant deux secondes sur la touche "M" de la radiocommande et en faisant défiler les indications de l'écran avec les touches "+" et "-", on trouve la description "Menu utiliser", puis lorsque on confirme l'inscription "ADJ-PELLET et ADJ-TIRAGE" apparait. Si on sélectionne "Autoreg. ON" le système règle automatiquement la chute du pellet, par contre si on sélectionne "Autoreg. OFF" on peut corriger manuellement la chute du pellet, en variant son début en pourcentages (+/- 30%). En confirmant cette fonction avec la touche menu, on accède à un réglage du chargement du pellet, en diminuant la valeur configurée on diminue le chargement de pellet, en augmentant la valeur configurée on augmente le chargement de pellet. Cette fonction peut être utile dans le cas où le type de pellet pour lequel poèle a été règle est changé et qu'une correction du chargement est donc nécessaire.

Si cette correction ne suffisait pas, contacter le Revendeur, pour établir le nouveau mode de fonctionnement.

Remarque sur la variabilité de la flamme

Les variations eventuelles de l'état de la flamme dépendent du type de pellet employé tout comme de la variabilité normale de la flamme du combustible solide et du nettoyage périodique du creuset que le poêle effectue automatiquement (NB: qui NE remplacent pas l'aspiration nécessaire à froid effectuée par l'utilisateur avant l'allumage).

Signalement réserve

Poêle est équipé d'une fonction électronique pour la détection de la quantité de pellet restant dans le réservoir.

Le système de détection, intégré à l'intérieur de la carte électronique, permet de contrôler à tout moment le nombre d'heures et les kg manquant à l'épuisement du pellet.

Il est important pour le fonctionnement correct du système que lors du premier allumage (effectué par le Revendeur) la procédure suivante soit effectuée.

Système de réserve de pellet

Avant d'activer le système, il est nécessaire de charger un sac de pellet dans le réservoir et d'utiliser le poèle jusqu'à l'épuisement du combustible charge. Et ce afin d'obtenir un bref rodage du système.

Après quoi, il est possible de remplir complètement le réservoir et donc de mettre en fonction le poèle.

Pendant le fonctionnement, au moment où il sera possible de charger un sac entier de 15Kg de pellet, apparaitra à l'écran, clignotant à intermittence, l'inscription "Reserve". Après avoir versé un sac de pellet, il est maintenant nécessaire de memoriser le chargement de 15Kg ayant eu lieu. Pour ce faire, procéder alors comme suit:

1. appuyer sur la touche "+" jusqu'à ce que l'inscription "Reserve" apparaisse.
2. appuyer sur la touche "+" jusqu'à ce que l'inscription "Reserve".
3. appuyer sur la touche "M" pour que la page 6 suivante apparaisse,

Kg restants dans le réservoir Kg charge

donc avec la touche " + " mettre le chiffre (^*) sur la valeur équivalente aux Kg de pellet charges (15Kg dans le cas supposé ci-dessus).

1. appuyer sur la touche "M" pour confirmer
2. appuyer sur la touche "M" pour sortir.

Après avoir effectué l'opération ci-dessus, le système, après avoir consommé 15Kg, fera de nouveau apparaitre en clignotant à intermittence, l'inscription "Réserve". Ensuite, on devra répéter l'opération en procédant du point 1 au point 5.

Bouton d'urgence

Dans le cas où la radiocommande était en panne, il est possible d'accéder aux fonctions de base grâce à un bouton d'urgence rouge, placé sous la porte externe, à gauche (voir fig. 7).

Appuyer sur le bouton une ou plusieurs fois pour activer la fonction désirée:

1. LORSQUE LE POÊLE EST ÉTEINT

En appuyant sur le bouton rouge pendant 2'', il s'allume.

1. LORSQUE LE POÊLE EST ALLUMÉ

En appuyant sur le bouton rouge pendant 2", il s'éteint.

1. LORSQUE LE POÊLE EST ALLUMÉ

mode manuel, en appuyant sur le bouton rouge on passe de P1 à P3.

1. LORSQUE LE POÊLE EST ALLUMÉ

mode automatique, en appuyant sur le bouton rouge on passage de 5°C à 30°C.

Antenne RADIO

Le poêle dialogue avec la commande à distance par ondes radio. Le signal radio est reçu par la radiocommande grâce à une petite antenne placée sous la porte externe (voir fig. 7).

Informations pour les utilisateurs

Suivant l'art. 13 du décret législatif 25 juillet 2005, n. 151 "Mise en œuvre des Directives 2002/95/CE, 2002/96/CE et 2003/108/CE, concernant la réduction de l'utilisation de substances dangereuses dans les appareils électriques et électroniques, ainsi que le traitement des déchets". Le symbole du contenant barré reporté sur l'appareil ou sur la boîte indique que quand le produit arrive en fin de vie utile il doit être traité séparément des autres déchets. L'utilisateur devra donc donner l'article arrivé en fin de vie aux centres spécialisés de collecte sélective des déchets électroniques et électrotechniques, ou bien le rapporter au revendeur au moment de l'achat d'un nouvel appareil de type équivalent, à raison de un par un.

Entretien

Avant d'effectuer toute manutention, débrancher l'appareil du réseau d'alimentation électrique.

Un entretien régulier est la base du bon fonctionnement du poêle

L'ABSENCE D'ENTRETIEN EMPECHE le poèle de fonctionner normalement.

D'éventuels problèmes dus à l'absence d'entretien entraîneront l'expiration de la garantie.

POUR ACCÉDER FACILÉMENT A TOUS LES ORGANES ÉLECTRIQUES ET MÉCANIQUES IL SUFFIT D'OUVRIR LE PETIT VOLET GAUCHE DU POÉLE. LE PETIT VOLET RESTE BLOQUE EN POSITION DE FERMÉTURE GRACE A UNE VIS, QU'IL FAUT ENLEVER SEULEMENT EN CAS DE NÉCESSITE POUR L'INSPECTION QUE DOIT FAIRE LE REVENDEUR.

Entretien quotidien

Opérations à effectuer quand le poêle est éteint, froid et débranché du réseau électrique.

• Doit être effectué à l'aide d'un aspirateur (voir option page 58).
• Toute la procédure ne demande que quelques minutes par jour. Ouvrir le petit volet à droite, extraire le creuset (1 - fig. A) et renverser les résidus dans le tiroir à cendres (3 - fig. C).
• NE PAS DECHARGER LES RÉSIDUS DANS LE TIROIR DU PELLET.
• Extraire le plafond (2 - fig. B) et renverser les résidus dans le tiroir à cendres (3 - fig. C).
• Extraire et vider le tiroir à cendres (3 - fig. C) dans un conteneur non inflammable (les cendres pourraient contenir des parties encore chaudes et/ou des braises).
• Enlever le creuset ou enlever les croutes avec la petite spatule fournie, nettoyer les éventuelles occlusions des trous sur tous les côtés.
• Enlever le creuset (1 - fig. A) et le désincruster avec la petite spatule, nettoyer les éventuelles occlusions des fentes.
• Aspirer le compartiment du creuset, nettoyer les bords de contact du creuset avec son logement.
• Si nécessaire, nettoyer la vitre (à froid)

Ne jamais aspirer les cendres chaudes, car cela compromet l'aspirateur utilisé et il y a un risque d'incendie des pièces de la maison

Fig. A

fig. B

Entretien hebdomadaire

• Consiste à nettoyer le foyer (avec écouvillon) après avoir enlevé le tiroir à cendres (3 - fig. C). Vider le réservoir à pellets et aspirer le fond.
• Bouger les écouvillons (4 - fig. D), aspirer les 3 tuyaux en-dessous (5 - fig. E)
• Nettoyer la chambre de combustion et l'extracteur de fumées (6 - fig. E).

fig. E

Entretien saisonnier (par le revendeur)

Consiste en:

Nettoyage général interne et externe - Nettoyage soigneux des conduits d'échange - Nettoyage soigneux et désincrustation du creuset et de sa niche - Nettoyage des ventilateurs, vérification mécanique des yeux et des fixations - Nettoyage du conduit de fumées (remplacement des garnitures sur le tuyau évacuation fumées) - Nettoyage conduit de fumées (voir nettoyage hebdomadaire) - Nettoyage niche ventilateur extraction fumées, nettoy age capteur de flux, contrôle thermocouple - Nettoyage, inspection et désincrustation de la niche de la résistance d'allumage, remplacement de celle-ci si nécessaire - Inspection visuelle des câbles électriques, des branchements et du câble d'alimentation - Nettoyage du réservoir pellet et vérification des yeux de l'ensemble vis sans fin-moteur réducteur - Remplacement garniture porte - Test de fonctionnement, chargement vis sans fin, allumage, fonctionnement pendant 10 minutes et extinction.

Si vous utilisez très fréquemment le poêle, il est conseillé de nettoyer le conduit de fumées tous les 3 mois.

Attention !!!

Après le nettoyage normal, l'accouplement NON CORRECT du creuset supérieur (A) (figure 1) avec le creuset inférieur (B) (figure 1) peut compromettre le fonctionnement du poêle.

Puis, avant l'allumage du poèle, s'assurer que les creusets soient correctement assemblés comme l'indique la fig.2, sans la présence de cendres ou de substances non brûlées sur le périmètre d'appui.

fig.1

fig.2

Inconvenients possibles

En cas de problème, la poêle s'arrête automatiquement en effectuant l'opération d'extinction, et à l'écran s'affiche une indication relative à la raison de l'extinction (voir les divers signalements ci-dessous).

Ne jamais débrancher la fiche durant la phase d'extinction pour motifs de blocage.

En cas de blocage, pour redémarrer poêle, il faut le laisser s’arrêter (600 secondes avec signal sonore) puis appuyer sur la touche

Ne pas rallumer poèle avant d'avoir vérifié la cause du blocage et avant d'avoir NETTOYE/VIDÉ le creuset.

Signalements des éventuelles CAUSES de blocage, indications et solutions :

Signalisation: Vérification flux air (il intervient si le capteur de flux détecte le flux d'air comburant insuffisant).

Inconvénient: arrêt pour manque de dépression

Le flux peut être insuffisant si la porte est ouverte, si l'étanchéité de la porte n'est pas parfaite (ex. joint), s'il y a un problème d'aspiration de l'air ou d'évacuation des fumées, ou si le creuset est encrassé.

Actions: Contrôler: - la fermeture de la porte; - le canal d'aspiration de l'air comburant (nettoyer en faisant attention aux éléments du capteur de flux); - nettoyer le capteur de flux à l'air sec (type pour clavier de PC); - position du poêle: le poêle ne doit pas être adossé à un mur; - position et nettoyage du creuset (avec une fréquence liée au type de pellets); - canal de fumées (nettoyer); - installation (si l'installation n'est pas aux normes et qu'elle présente de nombreux coude, l'évacuation des fumées n'est pas régulière); Si vous suspectez un dysfonctionnement du capteur, faire un essai à froid. Par exemple, si en variant les conditions ou en ouvrant la porte, la valeur affichée ne change pas, c'est un problème de capteur.

N. B.: L'alarme dépression peut aussi se vérifier durant la phase d'allumage, car le capteur de flux commence à contrôler 90" après le start cycle d'allumage.

2) Signalisation: Vérification extraction : (l'alarme intervient si le capteur de tours de l'extracteur de fumées détecte une anomalie).

Inconvénient: Extinction pour relèvement d'anomalie des tours de l'extracteur de fumées

Actions: Contre la fonctionnalité de l'extracteur de fumées (connexion capteur de tours) et la fiche (Revendeur)

• Contrôler nettoyage conduit de fumées
• Contrôler l'installation électrique et la mise à la terre.
• Contrôler carte électronique (Revendeur)

3) Signalisation: Arrêt flamme (intervient si le thermocouple relève une température des fumées inférieure à la valeur programmée, en interprétant cela comme une absence de flamme)

Inconvénient: arrêt pour chute de la température des fumées.

Actions: - Il n'y a plus de pellet,

• Il y a trop de pellets et celui-ci a étouffé la flamme, vérifier la qualité du pellet (Revendeur)
• Le thermostat de maximum est intervenu

(cas rare, il n'intervient qu'en cas de température excessive des fumées) (Revendeur).

4) Signalisation: ECHEC/ALLUMAGE : (L'allumage échoue si, dans un délai maximum de 15 minutes, la flamme n'apparaît pas et la température de démarrage n'est pas atteinte)

Inconvénient : arrêt à cause de la température des fumées qui n'est pas correcte en phase d'allumage.

Distinguer les deux cas suivants:

La flamme NE s'est PAS allumée

Actions: - Vérifier:

• le positionnement et la propriété du creuset;
• l'arrivée d'air comburant au creuset;
• le bon fonctionnement de la résistance (Revendeur);
• la température ambiante (si inférieure à 3°C utiliser un allume-feu) et l'humidité. Essayer d'allumer avec un allume-feu (voir page 51).

La flamme s'est allumée, mais après l'inscription Ar, le sigle AF s'est affiché

Actions : Vérifier (Revendeur) :

• le bon fonctionnement du thermocouple;
• la température de démarrage programmée dans les paramètres.
• Recommencer l'allumage après avoir vidé le brasero.

5) Signalisation: NO électr.: (ce n'est pas un défaut de poèle)

Inconvénient: Arrêt pour manque d'énergie électrique

Actions: Vérifier le branchement électrique et les chutes de tension.

6) Signalisation: Panne télécom.: (l'alarme intervient si le thermocouple est en panne ou débranché) (Revendeur).

Inconvénient: Arrêt à cause du thermocouple qui est en panne ou déconnecté

Actions : Vérifier que le thermocouple est bien connecté à la carte : vérifier la fonctionnalité au cours du test à froid (Revendeur).

Inconvenients possibles

7) Signalisation: °C fumées élevée: (extinction pour température excessive des fumées) Inconvénient: arrêt pour dépassement de la température maximum des fumées.

Actions: - Vérifier le type de pellet,

• Vérifier anomalie du moteur d'extraction des fumées
• Vérifier la présence d'éventuelles obstructions sur le canal de fumée
• Vérifier si l'installation est correcte,
• Vérifier l'éventuelle «dérive» du motoréducteur
• Vérifier l'existence de la prise d'air dans la pièce.

8) Signalisation : Contrôle / batterie :

Inconvénient: ne s'arrête pas, mais le message s'affiche sur le display.

Actions: La batterie tampon sur la carte doit être remplacée (Revendeur).

9) Inconvénient: Télécommande inefficace:

Actions: - rapprocher le récepteur de la poêle

• remplacer par des piles alcalines.

10) Inconvénient : Air à la sortie non chaud

Actions: nettoyer l'échangeur depuis l'intérieur de la poêle.

11) Inconvénient: Pendant la phase d'allumage "le différentiel saute" (pour le revendeur)

Actions: Vérifier humidité de la résistance d'allumage

12) Inconvénient : Allumage non réussi :

Tous les signalements restent affichés jusqu'à ce que l'on intervienne sur la radiocommande, en appuyant sur la touche.

On recommande de ne pas faire partir le poêle avant d'avoir vérifié que le problème a été éliminé.

Remarque 2

Après avoir consommé 1000 Kg de pellet, l'inscription "Entret." apparaît à l'écran.

Poële fonctionne mais il faut que le Revendeur agréé effectue un entretien extraordinaire.

Pose et installation

• Mise en service effectuée par le revendeur habilité qui délivre la garantie et le livre de maintenance. Aération dans la pièce. Le conduit de fumées/conduit de cheminée reçoit seulement l'évacuation du poêle.
• Le conduit de fumées présente : maximum 2 courbes, maximum 2 mètres en horizontal.
• cheminée au-delà de la zone de reflux
• Les tuyaux d'évacuation sont en matériel adéquat (conseillé acier inox)
• En cas de traversée d'éventuels matériaux inflammables (ex. bois) toutes les précautions ont été prises pour
• éviter des incendies.

Utilisation

• Le pellet utilisé est de bonne qualité et non humide.
• Le creuset et la niche cendres sont propres et bien positionnés. La porte est bien fermée.
• Le creuset est bien inséré dans sa niche

SE RAPPELER D'ASPIRER LE CREUSET AVANT CHAQUE ALLUMAGE

Si l'allumage échoue, NE PAS répéter l'allumage avant d'avoir vidé le creuset.

CADRAN Telephonique pour allumage a distance (code 281900)

On peut obtenir l'allumage à distance en faisant relier par le revendeur le cadran téléphonique à la porte sérieelle derrière le poèle, avec un petit câble en option (code 621240).

Accessions pour le nettoyage

Glasskamin

(code 155240)

Utile pour le nettoyage de

la vitre céramique

Bidon pour aspirer les

cendres sans moteur

code 275400)

Utile pour le nettoyage

ge du foyer
