496B - Dispositif de sécurité électrique Master Lock - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dispositif de verrouillage d'interrupteur mural
Marque	Master Lock
Modèle	496B
Utilisation	Verrouillage d'interrupteurs muraux à bascule ou à palette
Composants inclus	Couvercle, base, vis fendues extra-longues, glissière à double fonction, étiquette de danger
Matériau principal	Plastique robuste avec inserts métalliques
Type de glissière	Double fonction (bascule/palette) réversible
Compatibilité des interrupteurs	Interrupteurs muraux à bascule et à palette standards
Mécanisme de verrouillage	Fermeture du couvercle avec cadenas (non inclus)
Diamètre de l'anneau de cadenas	Jusqu'à 8 mm (standard)
Installation	Desserrer les vis existantes, placer le dispositif, serrer les vis
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Réparabilité	Glissière double fonction remplaçable
Normes de sécurité	Conforme aux exigences de verrouillage OSHA
Étiquette fournie	"Danger: Verrouillé – ne pas enlever" (anglais/espagnol ou anglais/français)

FOIRE AUX QUESTIONS - 496B Master Lock

Comment installer le dispositif de verrouillage 496B ?

Desserrer ou enlever les vis de l'interrupteur mural. Placer la base du dispositif sur l'interrupteur, puis serrer les vis extra-longues fournies. Régler l'interrupteur sur la position souhaitée (Arrêt ou Marche), fermer le couvercle et poser un cadenas.

Quels types d'interrupteurs sont compatibles ?

Le dispositif est universel pour les interrupteurs muraux à bascule (toggle) et à palette (rocker). Il suffit de régler la glissière à double fonction en conséquence.

Comment changer la glissière pour un interrupteur différent ?

Appuyer fermement sur la glissière à double fonction pour la déloger de sa base. La retourner de manière à afficher « TOGGLE » pour un interrupteur à bascule ou « ROCKER » pour un interrupteur à palette, puis la replacer par pression. Répéter pour la deuxième glissière.

Quel type de cadenas utiliser ?

Tout cadenas standard avec un anneau de diamètre adapté (jusqu'à 8 mm) peut être utilisé. Le cadenas n'est pas inclus.

Le dispositif est-il adapté aux interrupteurs à double allumage ?

Le modèle 496B est conçu pour les interrupteurs simples à bascule ou à palette. Pour les configurations multiples, consultez la gamme Master Lock.

Comment nettoyer le dispositif ?

Nettoyer avec un chiffon doux et sec. Éviter les solvants ou produits abrasifs qui pourraient endommager le plastique.

Où peut-on acheter des pièces de rechange ?

Les glissières à double fonction sont remplaçables. Contactez le service client Master Lock ou consultez le site officiel pour les pièces détachées.

Le dispositif est-il sécurisé contre le retrait non autorisé ?

Oui, une fois le couvercle fermé et verrouillé avec un cadenas, il empêche l'accès à l'interrupteur. L'étiquette de danger dissuade toute manipulation.

Puis-je utiliser ce dispositif sur un interrupteur à gradation (variateur) ?

Ce dispositif est conçu pour les interrupteurs tout-ou-rien. Pour les variateurs, vérifiez la compatibilité mécanique avec le fabricant.

Que faire si la glissière ne tient pas en place ?

Assurez-vous que la glissière est correctement orientée et enfoncée à fond. Si le problème persiste, vérifiez que la base n'est pas endommagée et contactez le support.

MODE D'EMPLOI 496B Master Lock

Universal Toggle/Rocker Wall Switch Lockout Device Dispositif universel de verrouillage d'interrupteur mural à bascule ou à palette

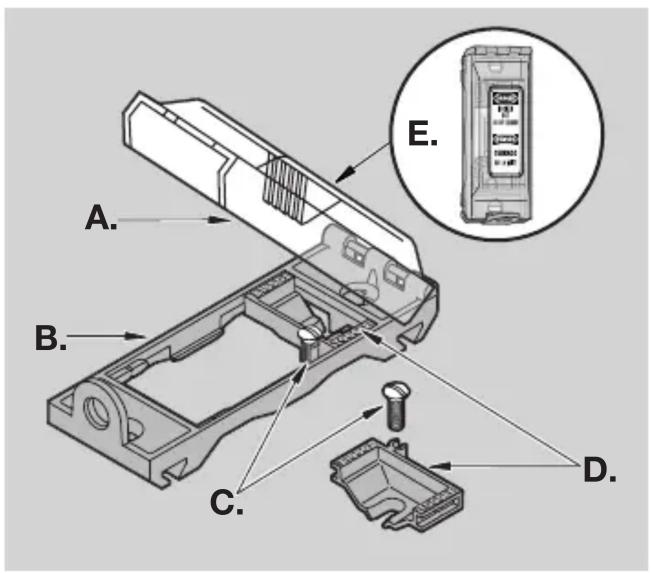

Identification des pièces

A. Couvercle de verrouillage pour interrupteur mural.
B. Base de verrouillage pour interrupteur mural.
C. Vis fendues extra-longues.
D.Glissière à double fonction.
E.Apposer l'étiquette "Danger: Verrouillé – ne pas enlever" sur le couvercle. Choisir l'étiquette anglais/espagnol ou anglais/français.

Remplacement des glissières à double fonction

Les glissières à double fonction portent les inscriptions "TOGGLE" (bascule) et "ROCKER" (palette) moulées sur des côtés opposés.

Lorsque “TOGGLE” apparaît, le dispositif est configuré pour un interrupteur à bascule.

Lorsque "ROCKER" est visible à travers le couvercle, le dispositif de verrouillage est configuré pour un interrupteur à palette.

Pour passer de “TOGGLE” (bascule) à “ROCKER” (palette) ou vice versa, appuyer fermement sur la glissière à double fonction pour la déloger de sa base. Retourner la glissière et la replacer par pression. Répéter l’opération pour la deuxième glissière.

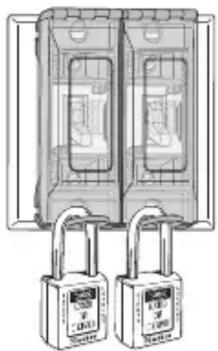

Pose sur l'interrupteur

Desserrer ou enlever les vis. Installer le dispositif de verrouillage de l'interrupteur mural. Bien serrer les vis.

BASCULE CONMUTADOR

Régler l'interrupteur à la position Arrêt ou Marche pour effectuer l'entretien nécessaire. Fermer le couvercle, puis poser le cadenas.
