Type de produit	Carte relais 8 sorties (extension pour centrale d'alarme)
Marque	ABUS
Modèle	IPCA62520
Nombre de sorties relais	8
Type de contacts	Normalement ouvert (NO) et normalement fermé (NC)
Puissance de commutation max.	1 A / 30 V c.c.
Compatibilité centrales	Terxon SX, Terxon MX, Terxon LX
Connectique	Connecteur 10 broches sur carte, câble de raccordement fourni
Installation	Montage dans le boîtier de la centrale, fixations fournies
Alimentation	Alimentée par la centrale via le connecteur (non autonome)
Entretien	Aucun entretien particulier. Nettoyer avec un chiffon sec si nécessaire.
Sécurité	Mettre la centrale hors tension avant toute installation ou intervention
Accessoires fournis	Câble de raccordement, 4 pieds en plastique, matériel de fixation
Utilisation	Extension pour ajouter 8 sorties relais supplémentaires à une centrale d'alarme
Réparabilité	Pièces détachées non spécifiées ; contacter le service après-vente ABUS

FOIRE AUX QUESTIONS - IPCA62520 ABUS

Quels modèles de centrales sont compatibles avec la carte IPCA62520 ?

La carte IPCA62520 est compatible avec les centrales d'alarme Terxon SX, Terxon MX et Terxon LX.

Comment brancher la carte relais sur une centrale Terxon SX ou MX ?

Branchez le connecteur à 10 broches sur la carte relais, puis le câble de raccordement (connecteur 12 broches) sur la barrette à bornes des sorties à transistor supplémentaires. La connexion s'enclenche en légère pression ; vérifiez l'alignement des gravures.

Comment brancher la carte relais sur une centrale Terxon LX ?

Branchez le connecteur à 10 broches du câble de raccordement sur la carte relais, puis reliez chaque fil libre de l'autre côté à une sortie à transistor libre de la centrale. Consultez le manuel de la Terxon LX pour plus de détails.

Quelle est la puissance maximale supportée par chaque relais ?

Chaque relais peut commuter jusqu'à 1 A sous 30 V c.c. (contacts NO/NC).

Comment fixer la carte relais dans le boîtier de la centrale ?

Fixez les 4 pieds en plastique fournis dans les trous aux coins de la carte, puis vissez la carte à un endroit approprié dans le boîtier à l'aide du matériel de fixation fourni.

Puis-je utiliser les sorties transistors de la centrale en même temps que la carte relais ?

Non, lorsque la carte relais 8X est installée, les sorties à transistor supplémentaires de la centrale ne sont plus disponibles, car elles sont utilisées pour la communication avec le module.

Comment configurer les relais en mode NO ou NC ?

Sur la carte relais, connectez les fils aux bornes correspondant au type de circuit souhaité : NO (normalement ouvert) ou NC (normalement fermé) selon le schéma de la figure 2 de la notice.

La carte IPCA62520 nécessite-t-elle une alimentation externe ?

Non, la carte est alimentée directement par la centrale d'alarme via le câble de raccordement.

Que faire si la carte ne fonctionne pas après installation ?

Vérifiez que la centrale est sous tension, que les connecteurs sont bien enfoncés et que le câblage des relais est correct. Consultez la notice d'installation de la centrale et de la carte.

Où trouver la notice complète de la carte IPCA62520 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle IPCA62520 ABUS.

MODE D'EMPLOI IPCA62520 ABUS

La carte relais 8 fois est une extension destinée aux centrales d'alarme Terxon SX, Terxon MX et Terxon LX. Ce module permet de-disposer de 8 sorties relais supplémentaires. Dans ce cadre, les sorties à transistor supplémentaires de la centrale ne sont plus libres.

Des informations supplémentaires sont disponibles dans les instructions d'installation des centrales.

2. Vue d'ensemble

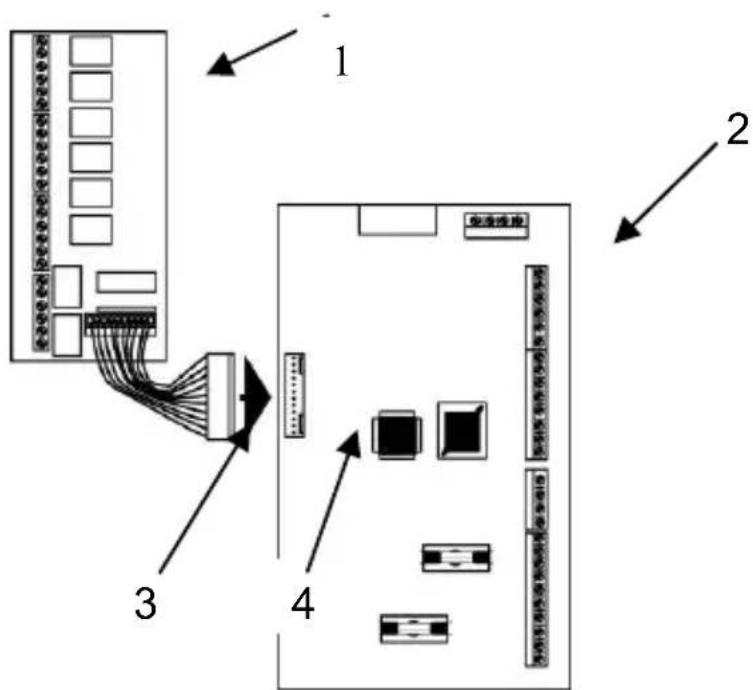

Fig. 1

1 - Platine relais 8X
2 - Platine Terxon SX/MX
3 - Câble de raccordement
4 - Connecteur de sorties à transistor supplémentaires

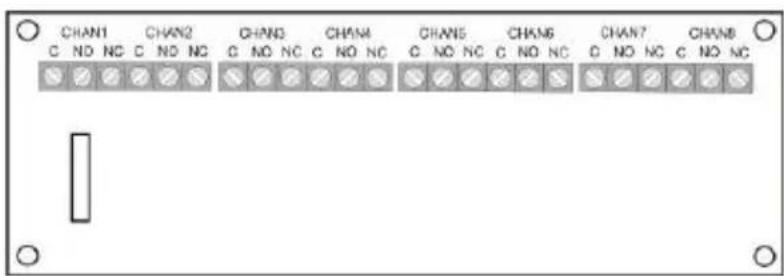

Fig. 2:

3. Installation

1. Mettre la centrale d'alarme hors tension.

2. Pour Terxon SX/MX (cable de raccordement à 2 connecteurs): Brancher le connecteur à 10 broches fourni dans la livraison à la carte relais. Brancher ensuite le cable de raccordement (connecteur à 12 broches) à la barrette à bornes destinée aux sorties à transistor supplémentaires (pour des informations supplémentaires, consulter les instructions d'installation de la Terxon SX/MX). Le connecteur et la barrette à bornes s'enclenchent lors d'une légère pression. Le connecteur ne peut être enché que dans une position (verifier la gravure sur le connecteur et sur la barrette à bornes). Pour Terxon LX (cable de raccordement à 1 connecteur): Brancher le connecteur à 10 broches du cable de raccordement joint dans la livraison à la carte relais. Brancher les fils libres de l'autre côté chacun à l'une des sorties à transistor libres de la centrale (pour plus d'informations, consulter les instructions d'installation de la Terxon LX).

3. Fixer les 4 pieds en plastique fournis dans la livraison sur la face inférieure de la carte reliais dans les 4 troughs situés dans les coins.

4. Raccorder maintainant les sorties à relais en fonction du type de circuit souhaité NO (normalement ouvert) ou NC (normalement fermé) sur la carte relais (FIG2).
5. Fixer la carte reliais à un endroit ajustat dans le boitier de la centrale d'alarme, à l'aide du matériel de fixation joint à la livraison.

4. Fiche technique

Sorties commutables	8 relais NC/NO exemplés de potentiel
Puisance de commutation maxi.	1 A / 30 V c.c.
