EM2000W - Détecteur de vibrations ABUS - Notice d'utilisation et mode d'emploi gratuit

Marque	ABUS
Modèle	EM2000W
Type de produit	Détecteur de vibrations
Alimentation	9-16 V DC
Consommation en veille	9 mA (à 12 V)
Consommation en alarme	10 mA (à 12 V)
Consommation avec DEL active	16 mA (à 12 V)
Durée de l'alarme (relais)	1 seconde minimum
Interface de raccordement	Câble à 6 brins
Points de connexion	12 V, 0 V, sortie alarme N.C. (10 Ω), entrée mémoire
Réglage de sensibilité	Par DIP 5 et potentiomètre
Comptage des pulsations	2, 4 ou 6 pulsations (DIP 1-3)
Modes de fonctionnement	Puls, Test, UJP, Dur
DEL indicateur	Oui (alarme, test, mémoire)
Température de contact	45 °C (30 minutes)
Utilisation recommandée	Fenêtres, portes, encadrements, murs
Entretien et nettoyage	Chiffon sec, non abrasif
Sécurité	Installation par un professionnel recommandée
Recyclage	Ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - EM2000W ABUS

Comment régler la sensibilité du détecteur EM2000W ?

Utilisez le DIP 5 pour le réglage principal : position ON = forte sensibilité, OFF = faible sensibilité. Un réglage fin peut être effectué avec le potentiomètre sur la carte.

Comment configurer le comptage des pulsations ?

Les DIP 1, 2 et 3 permettent de choisir le nombre de pulsations : DIP1 ON, 2+3 OFF = 2 pulsations ; DIP2 ON, 1+3 OFF = 4 pulsations ; DIP3 ON, 1+2 OFF = 6 pulsations.

Que signifient les modes Puls, Test, UJP et Dur ?

Le mode Puls allume brièvement la LED lors d'une alarme. Le mode Test indique le bon fonctionnement lors du réglage. Le mode UJP maintient la LED allumée en cas d'alarme. Le mode Dur est utilisé avec une application de 12 V sur la borne (4) via une résistance de 47 kΩ.

Quel câble utiliser pour le raccordement ?

Utilisez un câble d'alarme standard à six brins. Les connexions sont : 12V (alimentation), 0V (masse), sortie alarme N.C. avec résistance de 10 Ω, et entrée mémoire.

Quelle est la consommation électrique du détecteur ?

En veille, 9 mA à 12 V ; en alarme, 10 mA à 12 V ; avec DEL active, 16 mA à 12 V.

Où installer le détecteur EM2000W ?

Il est conçu pour protéger les fenêtres, portes, encadrements de portes et murs contre les effractions. Fixez-le à l'aide des vis fournies après avoir marqué les points de fixation.

Comment tester le bon fonctionnement du détecteur ?

Placez le sélecteur en mode Test. La LED s'allume lorsque le détecteur capte une vibration, permettant de régler la sensibilité correctement.

Que faire si la LED reste allumée en permanence ?

Cela peut indiquer une alarme mémorisée ou un mode spécifique (UJP). Vérifiez les réglages des DIP et le mode sélectionné. Consultez la notice pour le mode UJP.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne de 9 V à 16 V DC. Ne pas dépasser ces valeurs.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et non abrasif. Évitez les solvants ou produits chimiques qui pourraient endommager l'électronique.

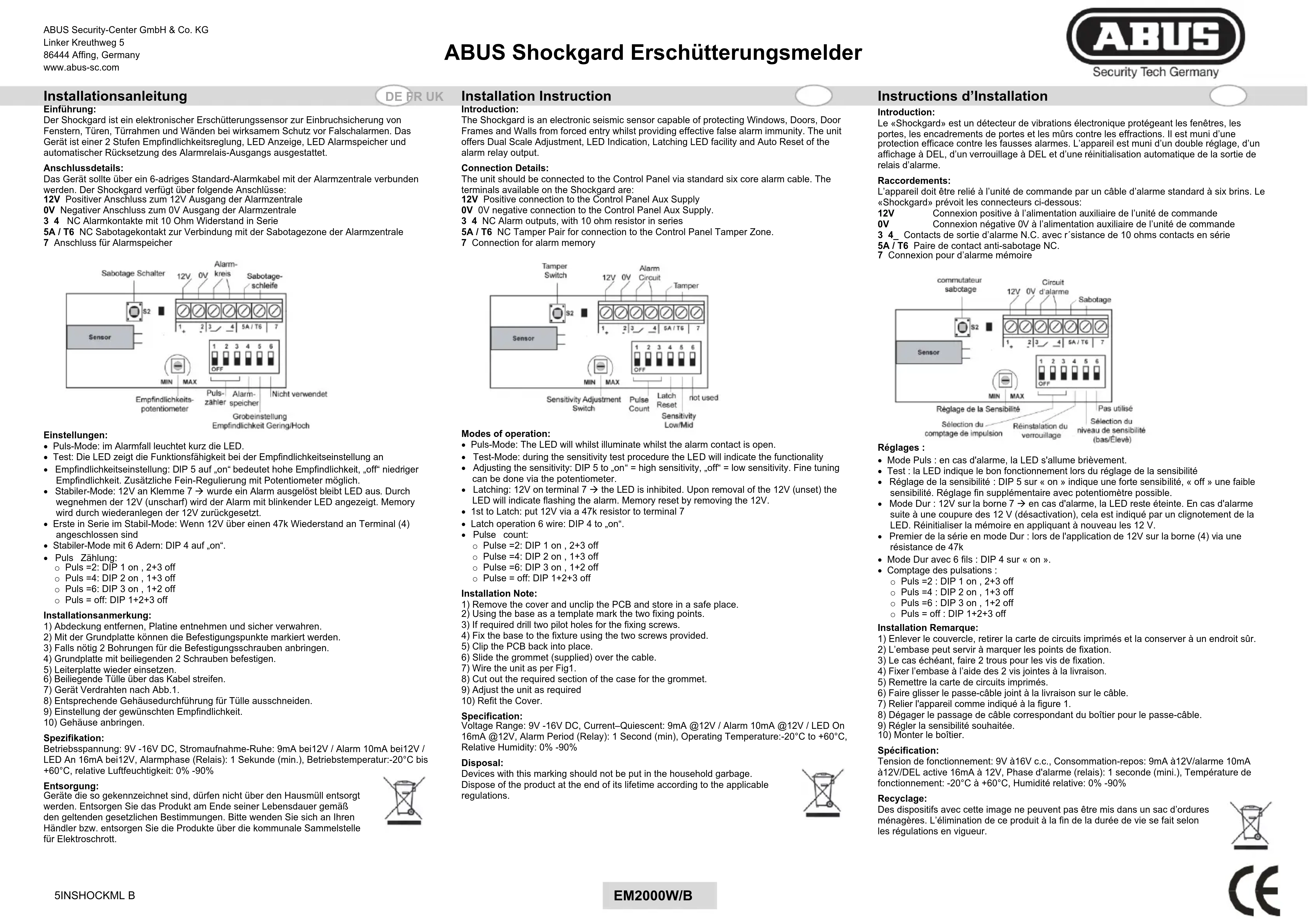

MODE D'EMPLOI EM2000W ABUS

Le «Shockgard» est un détector de vibrations électronique protègeant les tenétres, les portes, les encadements de portes et les murs contre les effractions. Il est munu d'une échelle, une échelle des fausses alarmes. L'opérate est un d'un double réglée, d'une affiche à DEL, d'une verticollée à DEL, et d'une rénalinisation autoinscrite de la秩序e de relais d'alarme.

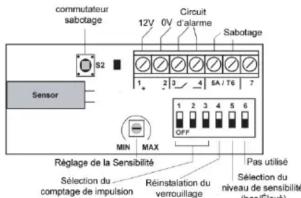

Raccordements:

L'appareil doit être relié à l'unité de commande par un cable d'alarme standard à six brins. Le
«Shockgard» prévoit les connecteurs ci-dessous
12v Connexion positive a I alimentation auxilaire de unite de commande
0V Connexion negative 0v a l'alimentation auxiliaire de I'unite de commande
34 Contacts de sortie d'alarme N.C. avec r'sistance de 10 onims contacts en series 54T2 Binschmacher contactique, NO
7. Connexion pour d'alarme mémoire

Réglages :

Mode Puls : en cas d'alarme, la LED s'allume brievement.

Test : la LED indique le bon fonctionnement lors du réglage de la sensibilité

• Réglage de la sensibilité : DIP 5 sur « on » indique une forte sensibilité, « off » une faible

sensibilité. Réglage fin supplémentaire avec potentiametre possible.

• Mode UJP: 12V sur la borne / → en cas d'almeire, la LED reste eéleite. En cas d'almeire, la LED est éleite et a l'air de l'air. L'éleite est éleite et a l'air de l'air. L'éleite est éleite et a l'air de l'air. L'éleite est éleite et a l'air de l'air. L'éleite est éleite et a l'air de l'air. L'éleite est éleite et a l'air de l'air. L'éleite est éleite et a l'air der.

Premier de la série en mode Dur : lors de l'application de 12V sur la borne (4) via une résistance de 47k

Mode Dur avec 6 fils:DIP 4 sur 工 on

• Comptage des pulsations :

Puls = 2 :DIP1on,2+3off

Puls =4:DIP 2 on,1+3 off

Puls = 6 :DIP3on,1+2off

1) Enlever le couvercle,sterol la carte de circuits imprimes et la conserver a un endroit sur.

2) L'embase peut servir à marquer les points de fixation

3) Le cas échéant, faire 2 très pour les vis de fixation (1) Téchéance et l'origine (2) L'origine et le rembourse (3)

(4) Fixer Rembase a laide des 2 vis jontes (5) Rechnen telle hominien inie

3) Reimetre la carte de circuits imprimes.
6) Exerice pliece le pays abci joint a la liangere au la cible.

7) Roiier l'annexe comme indiqued a la figure :

8) Dégagner le passage de cable correspondant du boîtier pour le passage-cable.

9) Regler la sensibilité soubaitée

10) Monter le boitier.

Specification:

Tension de fonctionnement: 9V a16V c.c., Consommation-repos: 9mA a12V/aillome 10mA a12V/DEL active 16mA a 12V, Phase d'alliance (relais): 1 seconde (mini). Température du contact: 45^ (30 minutes).

Recyclage:

Des disposiffs avec cette image ne peuvent pas être mis dans un sac d'ordre ou le cas de ce produit à la fin de la durée de vie sauf selon les régulations en vigueur.
