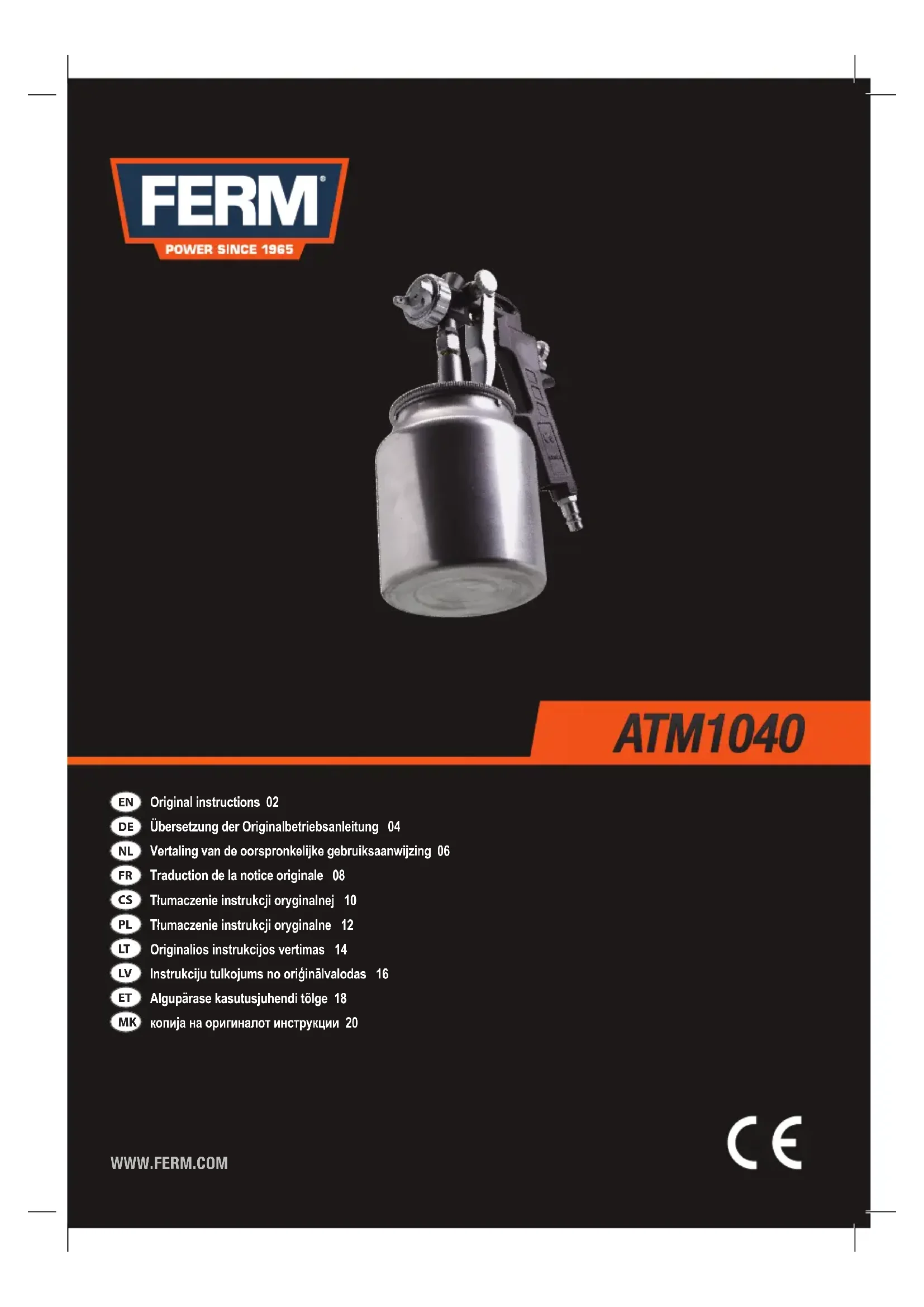

ATM1040 - Jet de peinture Ferm - Notice d'utilisation et mode d'emploi gratuit

Type de pistolet	Pistolet à peinture pneumatique (à compresseur)
Diamètre de buse	1,5 mm
Pression de travail	4,5 - 6 bar
Débit d'air maximal	6,5 cfm
Capacité du godet	750 cc
Type de godet	Godet inférieur (siphon)
Raccords compatibles	DIN et Orion
Poids	633 g
Compresseurs Ferm compatibles	CRM1044, CRM1045, CRM1046
Peintures compatibles	Phase aqueuse (peintures à l'eau)
Surfaces adaptées	Lisse et brut

FOIRE AUX QUESTIONS - ATM1040 Ferm

Quel compresseur faut-il pour utiliser le Ferm ATM1040 ?

L'ATM1040 est un pistolet pneumatique qui requiert un compresseur délivrant une pression de 4,5 à 6 bar. Il accepte les raccords DIN et Orion et fonctionne notamment avec les compresseurs Ferm CRM1044, CRM1045 et CRM1046. Tout autre compresseur avec raccord DIN ou Orion dans cette plage de pression convient également.

Quelle pression d'air régler sur le compresseur ?

Réglez la pression entre 4,5 et 6 bar. En dessous de 4,5 bar, le jet devient irrégulier et la peinture ne s'atomise pas correctement. Au-dessus de 6 bar, le débit devient excessif et favorise les coulures.

Quelle est la capacité du godet de l'ATM1040 ?

Le godet inférieur de type siphon a une capacité de 750 cc. Ce volume permet de peindre de larges surfaces sans recharge trop fréquente, idéal pour des portes ou des pan de façade.

Quels types de peinture peut-on utiliser avec l'ATM1040 ?

Le pistolet est prévu pour les peintures en phase aqueuse (peintures à l'eau). Diluez la peinture à la viscosité recommandée par le fabricant de la peinture avant utilisation, pour éviter tout bouchage de la buse de 1,5 mm.

La peinture ne sort pas ou sort de façon irrégulière, que faire ?

Vérifiez d'abord que la pression du compresseur est bien entre 4,5 et 6 bar. Contrôlez ensuite que la peinture est suffisamment diluée et que la buse (1,5 mm) n'est pas obstruée. Si besoin, démontez et nettoyez la buse avec de l'eau claire (peinture aqueuse).

Comment régler le jet de peinture sur l'ATM1040 ?

Agissez sur la vis de réglage du débit de peinture et sur la commande de forme de jet (horizontal, vertical, rond). Faites des passes d'essai sur une surface de rebut jusqu'à obtenir un jet homogène avant d'attaquer la surface définitive.

Comment nettoyer le pistolet ATM1040 après chaque utilisation ?

Videz le godet immédiatement, puis remplissez-le d'eau propre et pulvérisez jusqu'à ce que l'eau ressorte claire. Démontez ensuite la buse et le pointeau pour les nettoyer séparément à l'eau. Un nettoyage immédiat évite le durcissement de la peinture dans les canaux.

Le pistolet fait des gouttelettes ou crache, comment corriger ?

Ce défaut vient le plus souvent d'une peinture trop épaisse ou d'une pression trop basse. Diluez davantage la peinture, remontez la pression au minimum à 4,5 bar et vérifiez que la buse n'est pas partiellement bouchée. Un joint de pointeau usé peut aussi en être la cause.

Peut-on peindre des surfaces extérieures avec l'ATM1040 ?

Oui, l'ATM1040 est adapté aux surfaces lisses et brutes : portes métalliques de jardin, carrosseries légères, façades. Protégez les zones adjacentes avec du papier et du ruban de masquage avant de commencer.

Comment éviter les coulures lors de l'application ?

Maintenez le pistolet à 15 à 25 cm de la surface et effectuez des passes régulières, sans vous attarder au même endroit. Appliquez plusieurs couches fines plutôt qu'une couche épaisse, et croisez les passes pour une couverture uniforme.

Le Ferm ATM1040 est-il compatible avec les compresseurs d'autres marques ?

Oui, dès lors que le compresseur dispose d'un raccord DIN ou Orion et délivre 4,5 à 6 bar, l'ATM1040 fonctionne quelle que soit la marque. Vérifiez simplement le type de raccord avant l'achat du flexible de raccordement.

Quelle est la taille de la buse et quel impact a-t-elle ?

La buse mesure 1,5 mm de diamètre. Ce calibre convient aux peintures de finition fluides (peintures murales, laques diluées). Pour des produits plus épais comme les enduits ou les vernis épais, une dilution soigneuse est indispensable pour ne pas boucher la buse.

MODE D'EMPLOI ATM1040 Ferm

Lisez bien les instructions de sérurité et d'utilisation d'outil à air comprime et du compresseur avant d'utiliser l'appareil.

Table des matieres

1. Données de l'appareil
2. Instructions de sécurité
3. Utilisation
4. Entretien

1. DONNÉES DE L'APPAREIL

Characteristiques techniques

Pression d'opération 4.5 - 6 bar

Diametre de l'embout 1.5 mm

Débit maximum de la buse 6.5 cfm

Contenance du écipient 750 cc

Poids 0.65kg

2. INSTRUCTIONS DE SÉCURITÉ

Explication des symboles

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

Portez des gants de protection

Utilisez un masque de dispersion durant l'opération.

Portez des lunettes de protections

Instructions de sécurité

Lisez toutjours le mode d'emploi du compresseur et / ou des objets et / ou materiaux que vous utilisez

• Évitez les pressions excessives
• Ne dirigez jamais le jet d'air ou le jet de pulverisation sur vous-même ou toute autre personne; ceci peut cause des blessures graves.
• Gardez à prudente distance les spectateurs et les animaux.
  Les enfants et les animaux ne doivent pas

entre dans la zone de fonctionnement de l'appareil.

• Si vous utilisez le compresseur pour diffuser de la peinture:

a) Ne travailliez pas dans une piece close, ni a proximé d'une flamme rue.
b) Assurez-vous que l'endetroit où vous travailliez possède une ventilation ajustée.
c) Protégez-vous le nez et la bouche au moyen d'un masque approprié.

Si le compresseur n'est plus en usage, débranchez toujours la fiche de la prise.
- Les tuyaux utilisés pour l'air comprimé doivent toujours être adaptés à la pression maximum du compresseur. N'essayez jamais de réparer un tuyau endommagé.

3. UTILISATION

Utilisez uniquement le compresseur dans un lieu suffisamment ventilé.

• Raccordez le flexible PU entre le compresseur et l'accessoire.
  Glissez l'accouplement du flexible sur l'accessoire jusqu'au déclic. Le flexible est alors raccordé correctement.
  Pour débrancher l'accoupling, tirez en arrêté l'anneau extérieur.

Utilisation piston à peinture

Les peintures et solvants sont matieres tres inflammables. Prenez donc les precautions suivantes:

Travailiez dans un lieu suffisamment ventilé.
Utilisez un masque de dispersion durant l'opération.
- Ne fumez pas et évitez toute flamme ouétincelle durant la pulverisation.
- N'executez pas d'opération de pulverisation dans un endroit où il y a un chauffage qui brûle.
- Ne pulveriséz jamais un carburant ou un autre produit hautement inflammable.
- Portez des lunettes de sécurité.

Pour obtenir les membresurs résultats, il est important que vous prépariez la surface à pulveriser et diluiez la peinture jusqu'à la

viscosité correcte, avant d'utiliser votre pistolet pulverisateur. Assurez-vous toujours que les surfaces à pulveriser sont propres et sans poussière ni saleté etGRAISE.Assurez-vous d'avoir masqué les zones à ne pas pulveriser, en utilisant un ruban à masquer de bonne qualite. La peinture ou fluide à pulveriser doit être bien melange, sans grumeaux ni autres particules. De nombreuses substances peuvent etre pulverisées avec votre pistolet, mais il faudra always vérifier les recommendations du fabricant avant d'acheter votre peinture.

Pour obtenir les mêleurs résultats, gardez votre pistolet au même niveau et toujours parallèle à la surface. Gardez la buse à 25-30cm de la surface et pulverisez de façon égale d'un côte à l'autre et de bas en haut.

Ne pulverisé pas à un angle car cela entraine des coulures sur la surface. Faites passer le pistolet dans un mouvement de va et vont régulier. Il est essentiel de bien nettoyer le pistolet pulverisateur après chaque utilisation. L'absence de nettoyage entraînera une obturation et l'appareil ne fonctionnera pas lorsque vous le réutiliserez. La garantie ne couvre pas le nettoyage d'un pulverisateur qui n'a pas été bien nettoyé par l'utilisateur.

4. ENTRETIEN

Problèmes

• Le pistolet pulvérisateur / la soufflette neSouffle pas.
• Contrôlez si la valve, le cylindre et / ou l'aiguille de l'embout sont bloqués.
• Contrólez si le flexible a une fuite d'air.

• Contrôlez la pression de l'air.

• Aspect de "peau d'orange".
  On n'utilise pas le bon solvant

Utiliser le bon solvant.

Le pistolet est trop loin de la surface
- Maintainir le pistolet plus prét de l'objet.
- Peinture trop épaissé
- Diluer la peinture.

Dysfonctionnements

Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas d'un dysfonctionnement, par exemple après l'usure d'une pierce.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

GARANTIE

Les conditions de garantie se trouvent sur la carte de garantie incluse séparément.
