Type de produit	Boîtier pour disque dur externe 2,5 pouces
Marque	Fantec
Modèle	DB228U3e
Matériau	Aluminium
Dimensions (approx.)	130 x 80 x 15 mm
Poids (sans disque dur)	Environ 150 g
Capacité de stockage maximale	Jusqu'à 2 To (selon le disque installé)
Interface	USB 3.0 et eSATA
Alimentation	Alimentation par bus USB (câble Y USB fourni pour alimentation supplémentaire)
Débit de transfert	Jusqu'à 5 Gbit/s (USB 3.0) / 3 Gbit/s (eSATA)
Système d'exploitation compatible	Windows, Mac OS, Linux
Fonctionnalités principales	Installation facile sans outil, compatible SATA 2,5", refroidissement passif, indicateur LED
Contenu de l'emballage	Boîtier, câble Y USB, câble eSATA, vis, CD avec logiciel de sauvegarde, pochette de transport
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ni de liquides.
Sécurité	Éviter les chocs, l'humidité et les températures extrêmes. Débrancher avant toute manipulation interne.
Pièces détachées et réparabilité	Aucune pièce détachable en dehors du disque dur. Réparation par un professionnel recommandée.
Garantie	2 ans
Origine de fabrication	Chine

FOIRE AUX QUESTIONS - DB228U3e Fantec

Comment formater un disque dur installé dans le boîtier Fantec DB228U3e ?

Branchez le boîtier à votre ordinateur. Sous Windows, allez dans Gestion des disques (clic droit sur 'Ce PC' > Gérer > Gestion des disques). Localisez le nouveau disque (Non affecté), faites clic droit et choisissez Nouvelle partition. Suivez l'assistant pour formater en NTFS ou exFAT. Sous Mac, utilisez l'utilitaire de disque.

Pourquoi mon disque dur externe n'est-il pas reconnu par l'ordinateur ?

Vérifiez d'abord que le câble USB est correctement branché et que le boîtier est alimenté (le voyant doit s'allumer). Si vous utilisez le mode eSATA, le câble USB est nécessaire pour l'alimentation. Essayez un autre port USB. Si le disque est neuf, il doit être formaté (voir question précédente).

Comment installer un disque dur dans le boîtier Fantec DB228U3e ?

Ouvrez le boîtier en retirant les vis. Insérez un disque dur SATA 2,5 pouces (7 mm ou 9,5 mm) en alignant le connecteur. Poussez délicatement jusqu'à ce que le connecteur SATA soit bien enfoncé. Fermez le couvercle et revissez. Référez-vous aux étapes illustrées dans la notice.

Puis-je utiliser un disque dur SSD de 7 mm dans ce boîtier ?

Oui, le boîtier Fantec DB228U3e est compatible avec les disques durs SATA 2,5 pouces de 7 mm et 9,5 mm d'épaisseur. Les SSD de 7 mm fonctionnent parfaitement.

Comment savoir si le boîtier fonctionne correctement ?

Lorsque vous connectez le boîtier à l'ordinateur, une LED doit s'allumer indiquant la mise sous tension. Si le disque est formaté, il apparaît dans 'Ce PC' (Windows) ou sur le bureau (Mac). Vous pouvez également vérifier dans le Gestionnaire de périphériques.

Quels systèmes d'exploitation sont compatibles avec le Fantec DB228U3e ?

Le boîtier est compatible avec Windows (7, 8, 10, 11), Mac OS (10.x et ultérieur) et la plupart des distributions Linux. Aucun pilote spécifique n'est nécessaire pour l'interface USB ou eSATA.

Le câble USB Y est-il toujours nécessaire ?

Le câble Y USB est recommandé pour une alimentation stable, surtout avec des disques durs mécaniques ou si un seul port USB ne fournit pas assez de puissance. En mode eSATA, le câble USB est obligatoire pour l'alimentation.

Comment utiliser le port eSATA du boîtier ?

Branchez le câble eSATA entre le boîtier et votre ordinateur (si équipé d'un port eSATA). N'oubliez pas de brancher le câble USB pour l'alimentation (le câble Y peut être utilisé). Le boîtier est alors reconnu comme un disque eSATA.

Le CD fourni contient-il un logiciel de sauvegarde ?

Oui, le CD inclus contient un logiciel de sauvegarde (généralement une version simplifiée) qui permet de planifier des sauvegardes automatiques. Vous pouvez également télécharger des logiciels gratuits comme EaseUS Todo Backup ou Macrium Reflect.

Que faire si le disque dur ne s'allume pas ?

Vérifiez la connexion du câble USB (essayez un autre port ou un autre câble). Assurez-vous que le disque dur est correctement inséré dans le boîtier. Si le problème persiste, testez le disque dur dans un autre boîtier pour déterminer si le boîtier est défectueux.

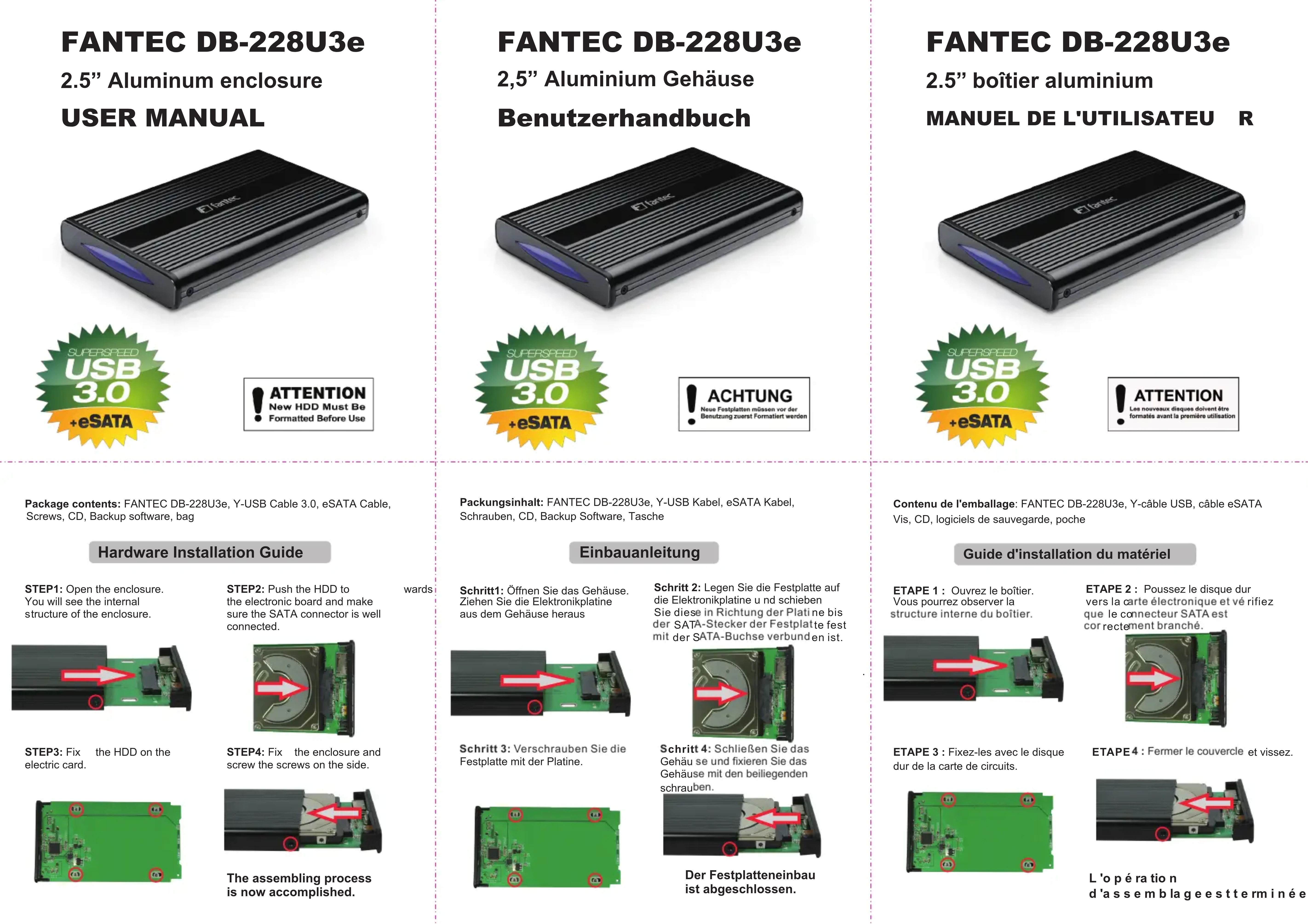

MODE D'EMPLOI DB228U3e Fantec

Contenu de l'emballage: FANTEC DB-228U3e, Y-câble USB, câble eSATA Vis, CD, logiciels de sauvegarde, poche

Guide d'installation du matériel

ETAPE 1 : Ouvrez le boîtier. Vous pourrez observer la structure interne du boîtier.

ETAPE 3 : Fixez-les avec le disque dur de la carte de circuits.

ETAPE 2 : Poussez le disque dur vers la carte électronique et vé rifiez que le connecteur SATA est correctement branché.

ETAPE4 : Fermer le couvercle et vissez.

L'opération d'assemblageestterminée

eSATA Mode

Pour l'utilisation du mode eSATA vous avez de brancher le câble USB pour l'alimentation. Si la puissance ne suffit pas utiliser le seconde prise USB du câble USB en Y.

Guide de formatage du disque dur

- Les nouveaux disques durs doivent être formatés avant qu'ils ne puissent être utilisés. - Branchez le FANTEC DB-228U3e p ar USB ou eSATA sur votre ordinateur.

ETAPE 1 : Cliquez à droite sur l'icône « Mon ordinateur » et sélectionnez a colonne « Gestion ».

ETAPE 2 : Sélectionnez « Gestion de disque » et vous verrez que votre disque dur externe est indiqué comme « Non affecté ».

ETAPE 3 : Cliquez à droite sur le bloc « Non affecté » et s électionnez « Nouvelle partition ».

ETAPE 4 : L'« assistant nouvelle partition » apparaît. Veuillez suivre les consignes de l'assistant pour effectuer la partition.

ETAPE 5 : Une fois la partition terminée, le disque dur externe sera alors reconnu comme « Nouveau volume ».

ETAPE 6 : Double-cliquez « Mon ordinateur ». Vous pourrez voir le nouveau volume sur votre ordinateur.
