Marque	AVF
Modèle	ZMS1100
Type de produit	Support mural pour téléviseur
Utilisation	Intérieur uniquement
Matériau principal	Acier
Fonctions principales	Support mural, gestion des câbles, étagère intégrée
Type de montage	Fixation murale avec vis et chevilles
Compatibilité mur	Brique, montant, plâtre, plaque de plâtre
Contenu de l'emballage	Supports, vis, chevilles, étagère, gestion de câbles, notice
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas serrer excessivement les vis. Vérifier l'absence de conduits avant perçage.
Pièces détachées	Non fournies séparément
Réparabilité	Non réparable par l'utilisateur
Informations générales	Notice multilingue disponible en téléchargement

FOIRE AUX QUESTIONS - ZMS1100 AVF

Comment installer le support mural ZMS1100 ?

Suivez les étapes de la notice : marquez les points de perçage, forez les trous, insérez les chevilles adaptées à votre mur, fixez le support mural avec les vis, puis montez le téléviseur. Assurez-vous d'utiliser les fixations appropriées pour votre type de mur.

Quels types de murs sont compatibles avec ce support ?

Le support est compatible avec les murs en brique, montant bois, plâtre et plaque de plâtre. Pour les plaques de plâtre avec un espace supérieur à 40 mm, utilisez la méthode de fixation spécifique décrite dans la notice.

Comment gérer les câbles avec ce support ?

Le ZMS1100 intègre un système de gestion des câbles. Suivez les étapes 4 à 7 de la notice pour faire passer les câbles dans le cache et les maintenir propres et organisés.

Puis-je installer une étagère supplémentaire ?

Oui, il est possible d'installer des étagères supplémentaires. Consultez l'étape 8 de la notice pour l'emplacement et les fixations appropriées.

Quelles sont les dimensions de ce support ?

Les dimensions exactes ne sont pas spécifiées dans la notice, mais le support est conçu pour les téléviseurs standards. Vérifiez la compatibilité avec votre téléviseur avant achat.

Le support est-il adapté à tous les téléviseurs ?

Le support est universel pour la plupart des téléviseurs, mais il est important de vérifier le poids et la compatibilité VESA de votre téléviseur. La notice ne précise pas de limites de poids.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits chimiques agressifs. Vérifiez périodiquement le serrage des vis.

Que faire en cas de perte d'une pièce ?

Contactez le service client AVF au [phone] (UK) pour obtenir des pièces de rechange. Conservez la preuve d'achat.

Puis-je utiliser ce support à l'extérieur ?

Non, ce support est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur peut entraîner des défaillances et des accidents.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur des sites comme notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI ZMS1100 AVF

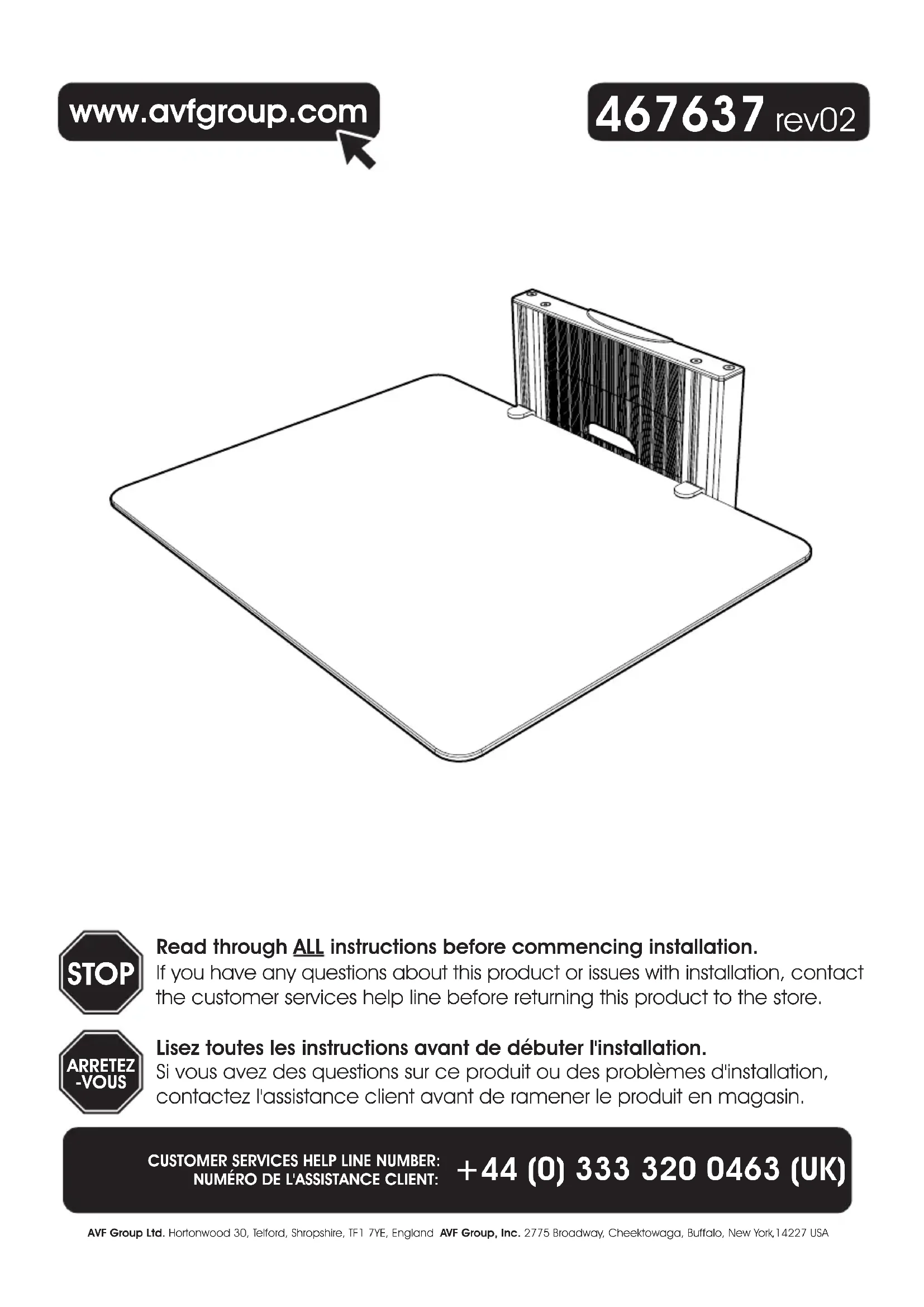

Lisez toutes les instructions avant de débuter l'installation.

Si vous avez des questions sur ce produit ou des problèmes d'installation, contactez l'assistance client avant de ramener le produit en magasin.

CUSTOMER SERVICES HELP LINE NUMBER: NUMÉRO DE L'ASSISTANCE CLIENT: [phone] (UK)

Index Index

2 Marking Wall for Drill Points Marquage des Trous de Forage dans le Mur

3 Fitting the Wall Bracket Installer l'applique murale

4 Fitting the Cable Management Installation de la gestion des câbles

7 Fitting the Shelf Fixer la étagère

8 Additional Shelf Location Emplacement du plateau supplémentaire

Conserver tous les emballages au cas où ce produit devrait nous être renvoyé.

Les contenus peuvent varier de la photographie / illustrations.

Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les caractéristiques de votre téléviseur.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents.

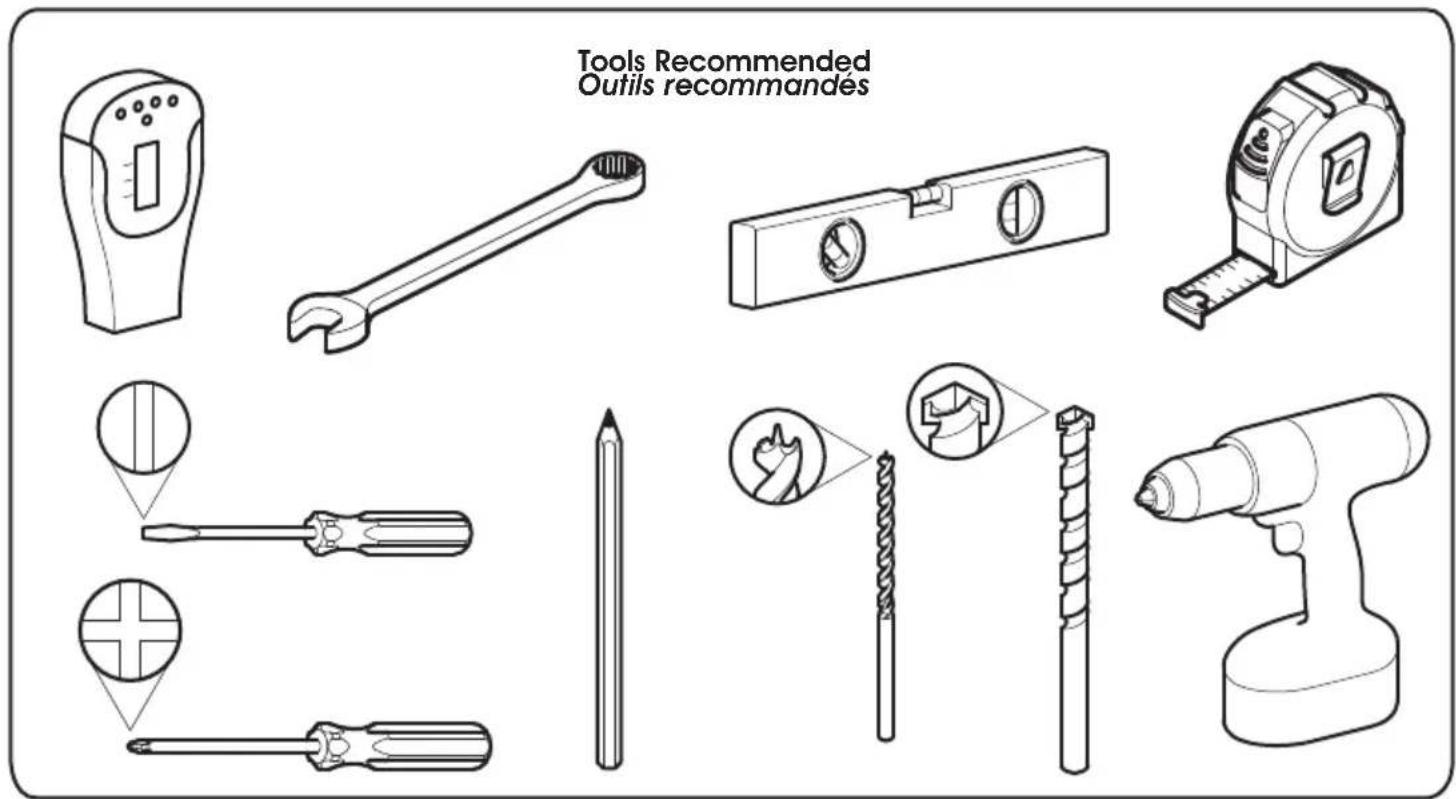

Tools Recommended Outils recommendés

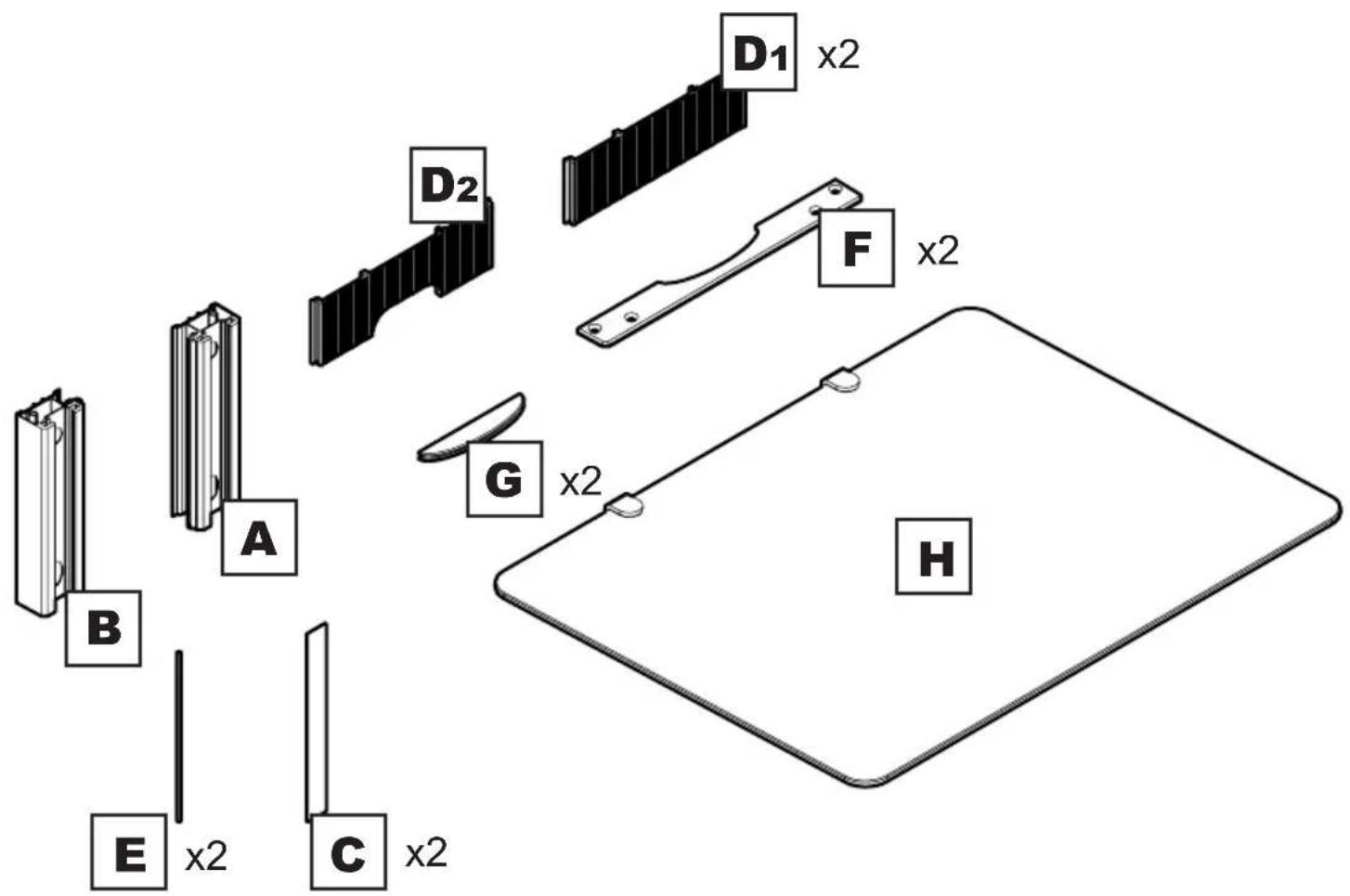

Boxed Parts Pièces empaquetées

D1 x2 D2 F x2 G x2 H A B E x2 C x2

Planification et Préparation

Déterminez le type de mur (brique, montant, plâtre ou plaque de plâtre).

Assurez-vous que la zone de forage ne comporte pas de conduits (gaz, électricité, eau).

Forez trosi trous pilotes de 3 mm de diamètre pour vérifier le type de mur et sélectionnez les fixations appropriées.

2

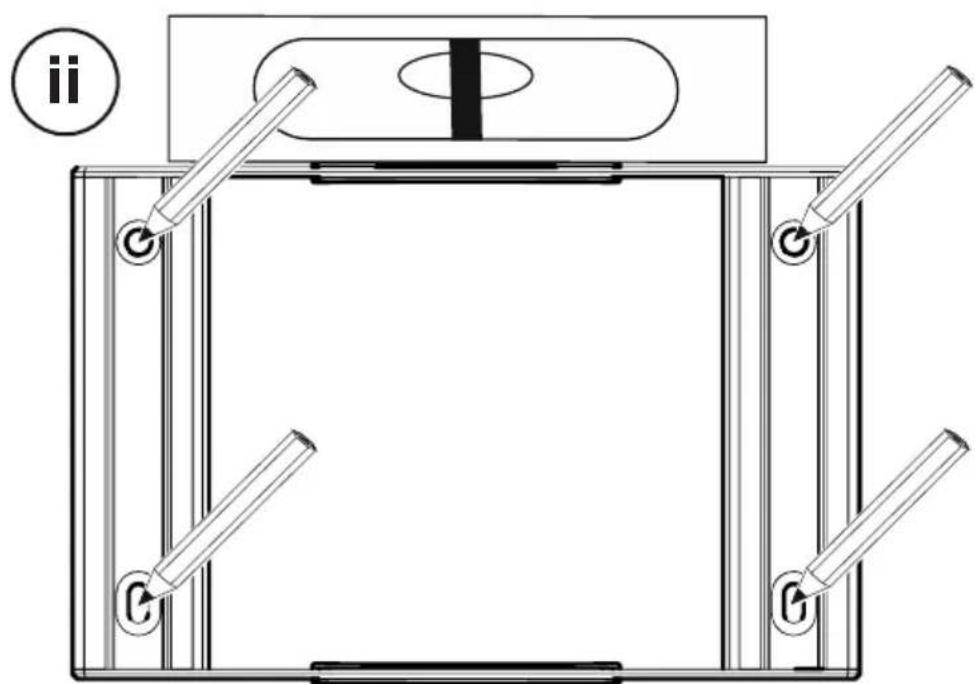

Marking Wall for Drill Points Marquage des Trous de Forage dans le Mur

i

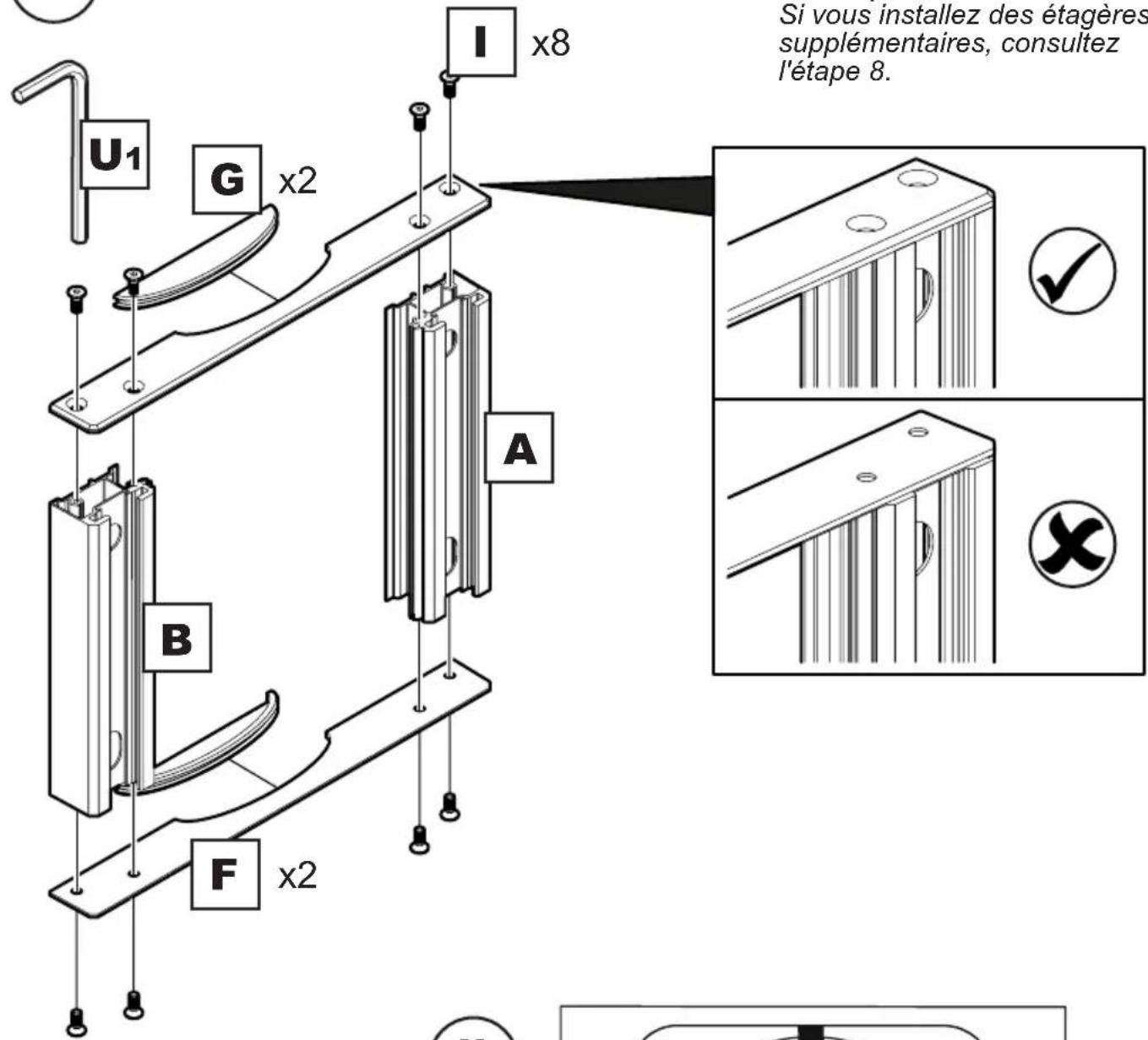

Si vous installez des étagères supplémentaires, consultez l'étape 8. U1 G x2 I x8 A B F x2

Si vous installez des étagères supplémentaires, consultez l'étape 8.

Utilisez les fixations adaptées à votre type de mur. Il sera peut-être nécessaire d'utiliser plusieurs types de fixations pour les installations couvrant différents types de murs. NE SERREZ PAS EXCESSIVEMENT LES VIS.

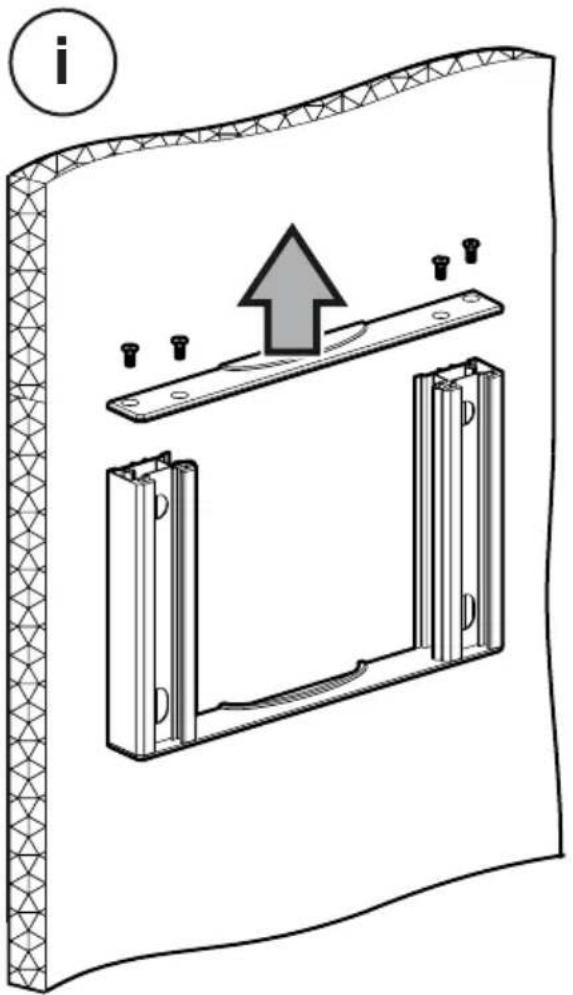

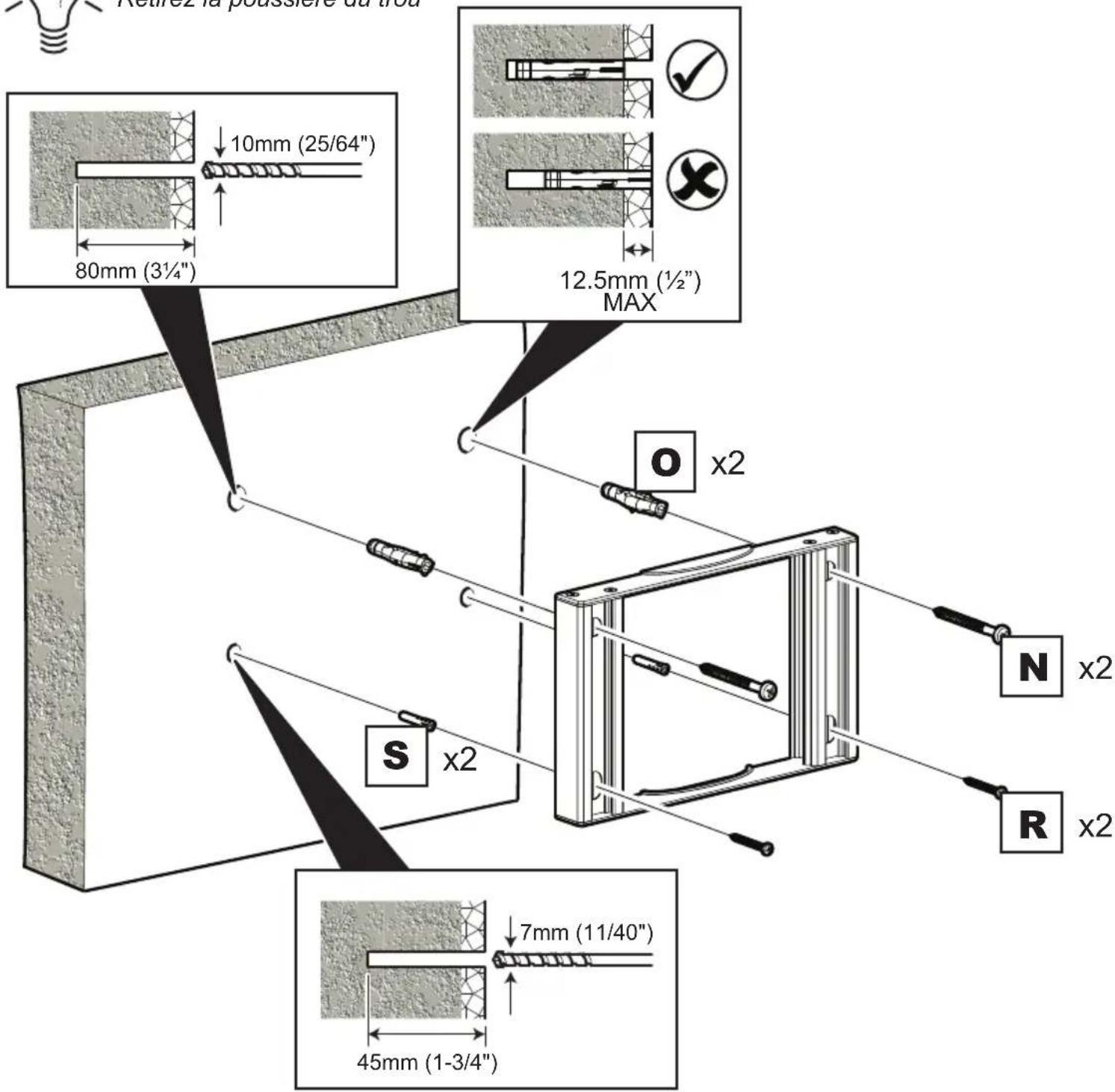

Solid Wall / Mur solide

Remove Dust from Hole Retirez la poussière du trou

Aetroz la poussière du trou 10mm (25/64") 80mm (3¼") 12.5mm (½") MAX O x2 S x2 N x2 R x2 7mm (11/40") 45mm (1-3/4")

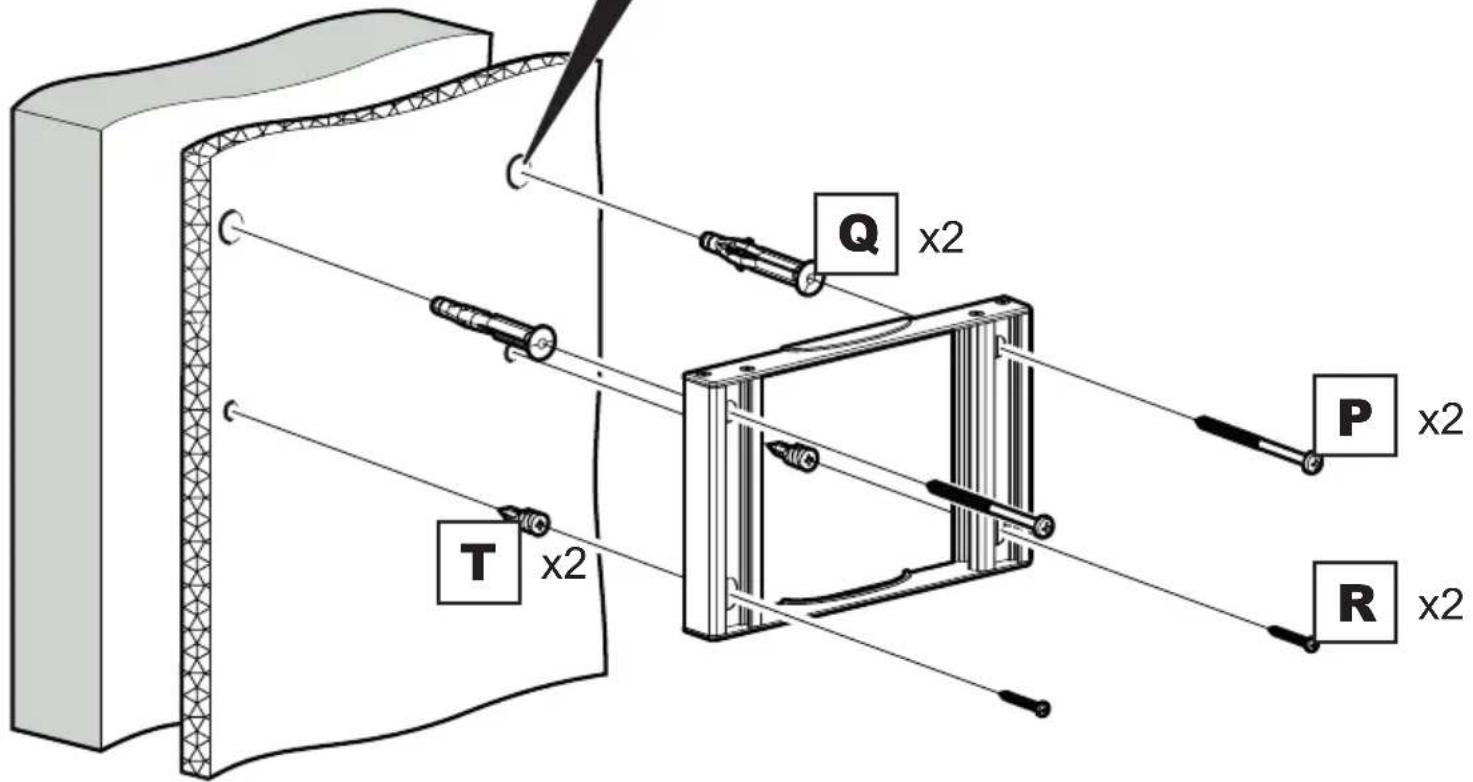

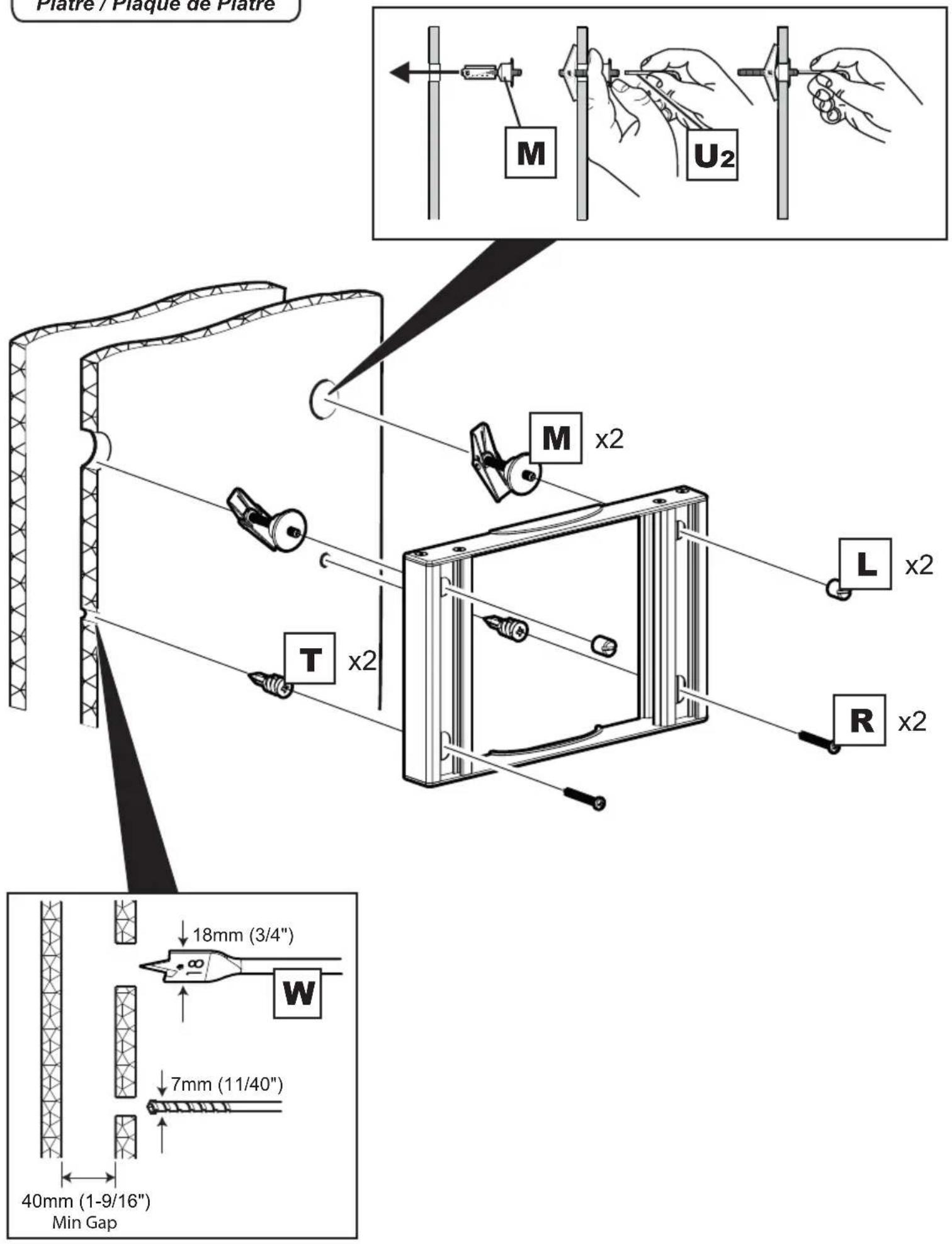

Plasterboard / Sheetrock Plâtre / Plaque de Plâtre

If the gap is greater than 40mm use the Plasterboard/Sheetrock fixing method. Si l'écart est supérieur à 40 mm, utilisez la méthode de fixation plaque de plâtre/sheetrock.

Lubricate screw thread with soap Lubrifiez le pas de vis avec du savon

4

Fitting the Cable Management Installation de la gestion des câbles

Follow steps 3 to 7 Suivez les étapes 3 à 7
