1168730010 - Multiprise BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise avec protection différentielle
Marque	Brennenstuhl
Modèle	1168730010
Tension nominale	220-250 V~
Fréquence du réseau	50/60 Hz
Courant de défaut nominal (IAN)	30 mA
Temps de déclenchement maximal	30 ms
Section de câble admissible	3G0,75 mm² à 3G2,5 mm²
Température ambiante	-25 °C à +40 °C
Classe de protection	II (double isolation)
Indice de protection	IP20
Rupture à 2 pôles	Oui
Contenu de la livraison	Fiche avec protection différentielle, notice d'utilisation
Fonctions principales	Protection contre les courants de fuite, mise hors service automatique en cas de défaut, test de fonctionnement intégré
Utilisation	Raccordement à des câbles 3G0,75 à 3G2,5 mm² (après adaptation pour 2,5 mm²)
Mise en service	Appuyer sur RESET après branchement ; effectuer test avec bouton TEST
Entretien	Effectuer régulièrement un test de fonctionnement via le bouton TEST
Sécurité	Ne pas utiliser si le test échoue ; ne pas utiliser avec des appareils sensibles aux longues coupures (réfrigérateurs, etc.)
Consignes de stockage	Éviter températures >40°C, gaz inflammables, solvants, humidité >80%
Réparabilité	Réparations par un professionnel agréé uniquement, pièces d'origine obligatoires

FOIRE AUX QUESTIONS - 1168730010 BRENNENSTUHL

Qu'est-ce que la protection différentielle intégrée ?

La protection différentielle (30 mA) coupe le courant en moins de 30 ms en cas de fuite, protégeant contre les électrocutions.

Comment installer la multiprise ?

Branchez-la directement sur une prise murale. Pour un câble de section 2,5 mm², raccourcissez le passe-câble selon les repères.

Comment tester le bon fonctionnement ?

Appuyez sur le bouton TEST : un déclic doit se faire entendre et le voyant rouge s'éteindre. Puis appuyez sur RESET pour réarmer.

Que faire si le test échoue ?

Si le voyant reste allumé ou aucun déclic n'est entendu, n'utilisez pas l'appareil. Contactez un professionnel agréé.

Puis-je l'utiliser avec un réfrigérateur ?

Non, car une coupure prolongée (ex. après déclenchement) peut endommager le réfrigérateur ou congélateur.

Quelle est la section de câble maximale ?

Jusqu'à 3G2,5 mm². Après adaptation pour 2,5 mm², elle n'est plus compatible avec les sections 0,75 à 1,5 mm².

La multiprise remplace-t-elle les protections fixes ?

Non, elle est un complément. Les mesures de protection existantes (disjoncteurs, mise à la terre) restent nécessaires.

Que faire en cas de coupure de courant ?

Après le retour du courant, réarmez la protection en appuyant sur le bouton RESET.

Quelles précautions de stockage ?

Évitez les températures supérieures à 40°C, l'humidité relative >80%, et les atmosphères inflammables ou poussiéreuses.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine. Contactez le service après-vente agréé Brennenstuhl.

MODE D'EMPLOI 1168730010 BRENNENSTUHL

Attention! importantes consignes de sécurité!

• Le fonctionnement dans d'autres conditions, comme par exemple des températures ambiantes supérieures à 40°C, avec des gaz inflammables, des solvants, des vapeurs, de la poussière, de l'humidité relative de l'air supérieure à 80%, ainsi que de l'humidité doit impérativement être évité.
• Lorsque l'on peut supposer que l'utilisation ne pourra pas se faire sans danger, alors il faut immédiatement arrêter l'appareil et le mettre en sécurité afin d'éviter un dysfonctionnement. Un fonctionnement sans danger de l'appareil n'est pas possible lorsque l'appareil ne présente plus aucune fonction, lorsqu'il présente des dommages visibles, en cas de dommages dus au transport, après un stockage dans des conditions défavorables.
• Le service après-vente et les réparations ne pourront être effectués que par un professionnel agréé. Seuls des composants d'origine pourront être utilisés comme pièces de rechange.

Description du fonctionnement

La fiche avec protection différentielle est un appareil mobile de protection très sensible contre les accidents dangereux lors de contact avec des fils et conducteurs électriques.

À partir d'un courant de fuite d'au moins 30mA, l'appareil de protection réagit. En quelques millisecondes, le courant est coupé en cas de danger.

Une protection sûre et rapide contre les incidents entre la prise et l'appareil.

La Fiche avec protection différentielle est prévue pour un montage fixe et comme équipement supplémentaire.

mentaire permanent d'appareils électriques utilisés fréquemment.

Utilisation

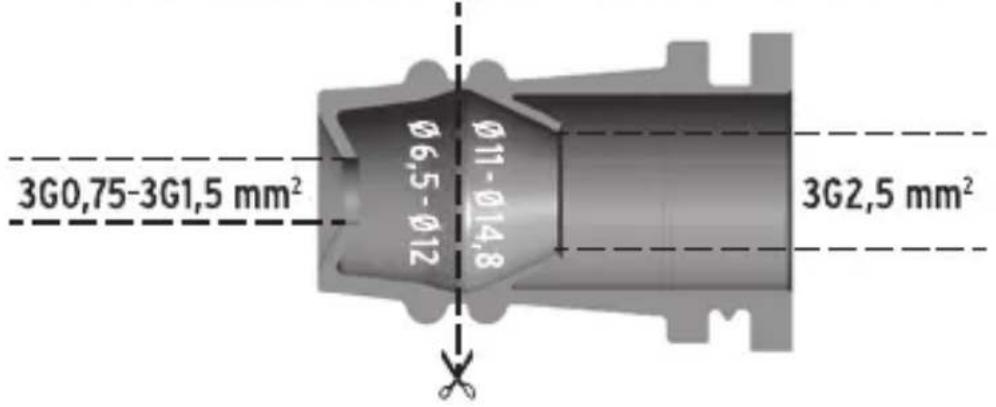

La fiche avec protection différentielle peut etre raccordee a des cables d'une section de 3G0,75 mm2 a 3G2,5 mm². Pour les cables d'une section de 3G2,5 mm², le passe-cable doit etre raccourci conformement aux repères.

Attention: Après cette adaptation, la fiche avec protection différentielle ne peut plus être utilisée pour des cables avec une section de 3G0,75 mm² à 3G1,5 mm².

Mise en service

1. Faire brancher la Fiche avec protection différentielle à la place d'une fiche standard par un professionnel agréé qui fera le raccordement avec le câble de l'appareil ou la ballonge. Veiller impérativement à ce que le fil vert/jaune soit monté sur l'emplacement marqué du symbole de la terre 12.
2. Brancher la Fiche avec protection différentielle uniquement directement sur la prise murale. L'appareil électrique branché devra être arrêté lors du branchement de la protection.
3. Mettre la Fiche avec protection différentielle en marche en appuyant sur la touche RESET. Dans la fenêtre de contrôle au-dessus de la touche RESET apparaît une marque rouge.
4. Pour effectuer un contrôle de fonctionnement, ap

Puyer sur la touche TEST. On doit entendre clairement un bruit de mise hors service et la lumière rouge du voyant de contrôle ne doit plus être visible.

1. L'appareil ne doit pas être utilisé lorsque ce bruit de mise hors service n'est pas audible et que la lumière rouge du voyant lumineux est encore visible.
2. Lorsque le test a réussi, appuyer de nouveau sur la touche RESET. L'appareil est maintenant prêt à fonctionner.

Important!

Pour le contrôle du fonctionnement : appuyer de temps en temps sur le bouton de test et effectuer le contrôle de fonctionnement comme décrit ci-dessus.

Après une coupure de courant, réarmer la Fiche avec protection différentielle!

La Fiche avec protection différentielle ne convient pas aux appareils pour lesquels une longue mise hors service peut provoquer des dommages (p. ex. les réfrigerateurs, les congélateurs, etc.)!

Cette Fiche avec protection différentielle ne remplace pas les mesures de protection en vigueur.

Caractéristiques techniques

Tension nominale: 220-250 V~

Fréquence du réseau: 50/60 Hz

IAN: 30 mA

Temps de déclenchement maximal: 30 ms

Section de câble possible : de 3G0,75 mm² à

3G2.5 mm^2

Température ambiantes: -25 °C · +40 °C

Classe de protection:

Indices de protection

Rupture à 2 pôles

Contenu de la livraison : Fiche avec

protection

différentielle et

Sous réserve de modifications techniques.
