GSR 230 Condens - Chaudière de chauffage central Oertli - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz à condensation
Marque	Oertli
Modèle	GSR 230 Condens
Catégorie	Chaudière de chauffage central
Puissance utile (80/60°C)	87 à 200 kW selon variante
Puissance utile (50/30°C)	93 à 217 kW selon variante
Alimentation électrique	230 V / 50 Hz
Puissance absorbée (min/max)	34 à 317 W selon variante
Pression d'eau (min/max)	0,8 bar / 6 bar
Température de sécurité	110 °C
Plage de température de l'eau	20 – 90 °C
Poids	130 à 200 kg selon variante
Indice de protection	IP 21
Fonctions principales	Chauffage central et production d'eau chaude sanitaire (avec ballon externe)
Entretien et nettoyage	Contrôle annuel obligatoire : nettoyage échangeur, brûleur, ventilateur, siphon ; vérification combustion et étanchéité
Sécurité	Protection antigel, coupure automatique en cas de défaut, pressostat gaz, contrôle cyclique d'étanchéité (CCE)
Pièces détachées et réparabilité	Pièces disponibles via le réseau Oertli ; intervention réservée à un professionnel qualifié
Informations générales	Notice d'utilisation et d'entretien fournie ; garantie contractuelle contre vices de fabrication

FOIRE AUX QUESTIONS - GSR 230 Condens Oertli

Comment allumer la chaudière GSR 230 Condens ?

Mettez l'interrupteur général sur la position Marche (①). L'afficheur OETRONIC s'allume et affiche le type de chaudière pendant 5 secondes. Veillez à ce que l'alimentation gaz soit ouverte et que la pression d'eau soit comprise entre 0,8 et 6 bar.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation gaz, ouvrez les fenêtres, éteignez toutes flammes et n'actionnez aucun interrupteur. Évacuez les lieux et contactez un professionnel qualifié ou le fournisseur de gaz.

Comment régler la température de chauffage ?

Utilisez les touches MODE et le bouton rotatif pour sélectionner le mode automatique ou manuel. Avec le bouton rotatif, ajustez la température confort ou éco. L'afficheur indique les valeurs réglées.

Que signifie le code 'BL.MAX CHAUD' sur l'afficheur ?

Ce code indique que la température de la chaudière dépasse 110 °C. Attendez environ 10 minutes que la température baisse. Si le défaut persiste, vérifiez la pression d'eau, le remplissage et l'absence d'encrassement de l'échangeur.

Comment purger l'installation de chauffage ?

Mettez la chaudière hors tension, ouvrez les purgeurs sur les radiateurs, puis remettez l'installation en eau jusqu'à atteindre une pression d'au moins 0,8 bar. Refermez les purgeurs et vérifiez l'étanchéité.

Quel entretien annuel est nécessaire ?

Un contrôle annuel par un professionnel qualifié est obligatoire : nettoyage de l'échangeur de chaleur, du brûleur, du ventilateur et du siphon, vérification de la combustion, de l'étanchéité et de la pression d'eau.

Comment économiser de l'énergie avec cette chaudière ?

Installez des panneaux réflecteurs derrière les radiateurs, ne les couvrez pas, isolez les tuyauteries, aérez les pièces brièvement (5 min/jour) sans chauffer, baissez le thermostat en cas d'absence, privilégiez les douches aux bains.

Que faire si l'afficheur indique 'BL.MANQUE EAU' ?

Vérifiez la pression d'eau en appuyant sur le bouton rotatif jusqu'à voir 'PRESSION(BAR)'. Si elle est inférieure à 0,8 bar, effectuez un appoint d'eau dans le circuit chauffage. Si la pression est correcte, vérifiez le réglage du paramètre dans le menu #CONFIGURATION.

Comment passer en mode été ?

Appuyez successivement sur la touche MODE jusqu'à afficher le symbole été (généralement un soleil). En mode été, le chauffage est coupé, seule la production d'eau chaude sanitaire fonctionne.

Où trouver les pièces de rechange pour le GSR 230 Condens ?

Les pièces détachées sont disponibles auprès de votre installateur ou via le réseau Oertli. Consultez le site www.oertli.fr pour trouver un professionnel agréé près de chez vous.

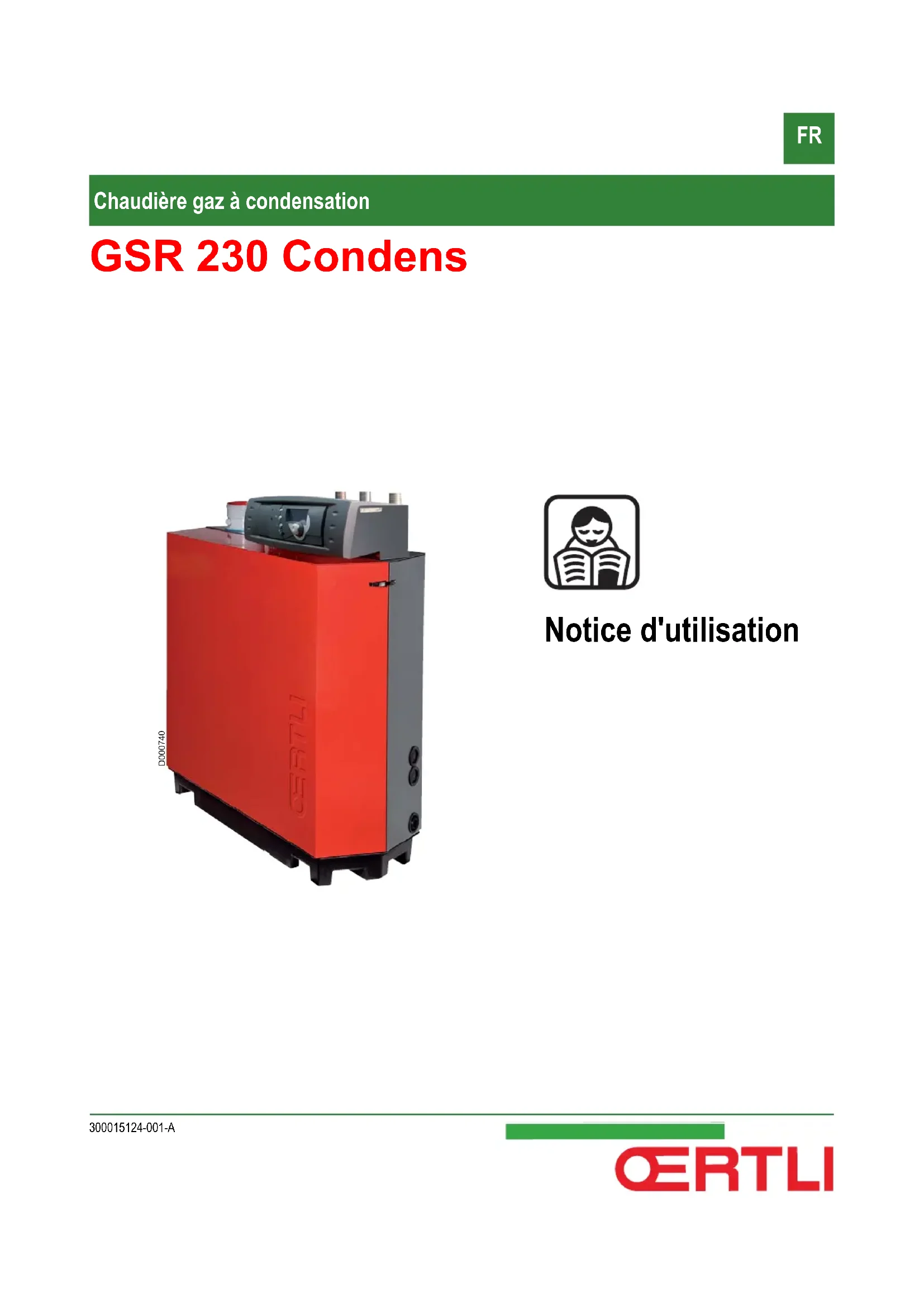

MODE D'EMPLOI GSR 230 Condens Oertli

Chaudiere gaz à condensation

GSR 230 Condens

Notice d'utilisation

1 Introduction 3

1.1 Symboles utilisés 3
1.2 Generales 3

2 Consignes de sécurité et recommendations 4

2.1 Consignes de sécurité 4
2.2 Recommendations 4

3 Description. 5
4 Utilisation de l'appareil 6

4.1 Tableau de commande.. 6
4.2 Modification des réglages 8
4.3 Arret de la chaudiere 9

4.3.1 Précautions a prendre s'il y a risque de gel 9
4.3.2 Précautions a prendre en cas d'arrêt prolongé de la chaudiere. 9

4.4 Mise en service de la chaudiere 9

5 Contrôle et entretien 9
6 En cas de dérangement 10

6.1.1 Messages. 11
6.1.2 Degrats. 13

6.1 Plaque signalétique 10
6.2 Caracteristiques techniques 17
7 Economies d'énergie. 18

1.1 Symboles utilisés

Attention danger

Risque de dommages corporels et matériels. Respecter imperativement les consignes pour la sécurité des personnes et des biens.

Information particulaire

Tenir compte de l'information pour maintainir le comfort.

Renvoi

Renvoi vers d'autres notices ou d'autres pages de la notice.

ECS:Eau chaude sanitaire

PCU: Primary Control Unit (Electronique de gestion de fonctionnement)

SU: Safety Unit (Electronique de sécurité)

PSU: Parameter Storage Unit (Stockage paramètres chaudière)

CCE: Contrôleur cyclique d'étanchéité

1.2 Généralités

Nous vous félicitons d'avoir choisi un produit de qualité. Nous vous conseillons vivement de dire les instructions suivantes afin de garantir le fonctionnement optimal de votre apparéil. Nous sommes persuadés qu'il vous donnera entière satisfaction et répondra à toutes vos attentes.

Conserver cette notice en bon et a proximé de l'appareil.
Le bon fonctionnement de l'appareil est conditionné par le strict respect de la présente notice.
- Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartiert à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié).
La société Oertli Thermique SAS ayant le souci de la qualite de ses produits,cherche en permanence a les améliorer. Elle se réserve donc le droit, a tout moment de modifier les caractéristiques indiquées dans ce document.
Faites-vous expliquer votre installation par l'installateur.

2.1 Consignes de sécurité

Risque d'incendie

Ne pas stocker des produits de matière inflammable à proximé de l'appareil.
En cas d'odeur de gaz, ne pas utiliser de flamme neue, ne pas fumer, ne pas actionner de contacts ou interrupteurs électriques (sonnette, éclairage, moteur, ascenseur, etc.).

1. Couper l'alimentation gaz
2. Ouvrir les fenêtres
3. Eteindre toutes flammes
4. Evacuer les lieux
5. Contacter le professionnel qualifié
6. Contacter le fournisseur de gaz

Risque d'intoxication

Ne pas obstruer (meme partiellement) les entrées d'air dans le local.
En cas d'émanations de fumées

1. Eteindre l'appareil
2. Ouvrir les fenêtres
3. Evacuer les lieux
4. Contacter le professionnel qualifié

2.2 Recommendations

! Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation.
Avant toute intervention, couper l'alimentation de l'appareil.

Vérifier régulierement que l'installation est en eau et sous pression.

Laisser l'appareil accessible à tout moment.

Eviter de vidanger l'installation.

Preférer le mode Eté ou Antigel à la mise hors tension de l'appareil pour assurer les fonctions suivantes :

• Protection antigel
• Protection contre la corrosion du gallon équipé d'une anode titane.

Risque de brûlle

Eviter le contact direct avec le viseur de flamme. Selon les réglages de l'appareil :

• La température des conduits de fumée peut dépasser 60^ircC
• La température des radiateurs peut atteindre 95^ircC
• La température de l'eau chaude sanitaire peut atteindre 65^ircC

Risque d'endommagement

Ne pas stocker des composés chlorés ou fluorés à proximé de l'appareil.
! Installer l'appareil dans un local à l'abri du gel.

Ne pas laisser l'appareil sans entretien : Contacter un professionnel qualifié ou souscrite un contrat d'entretien pour l'entretien annuel de l'appareil.

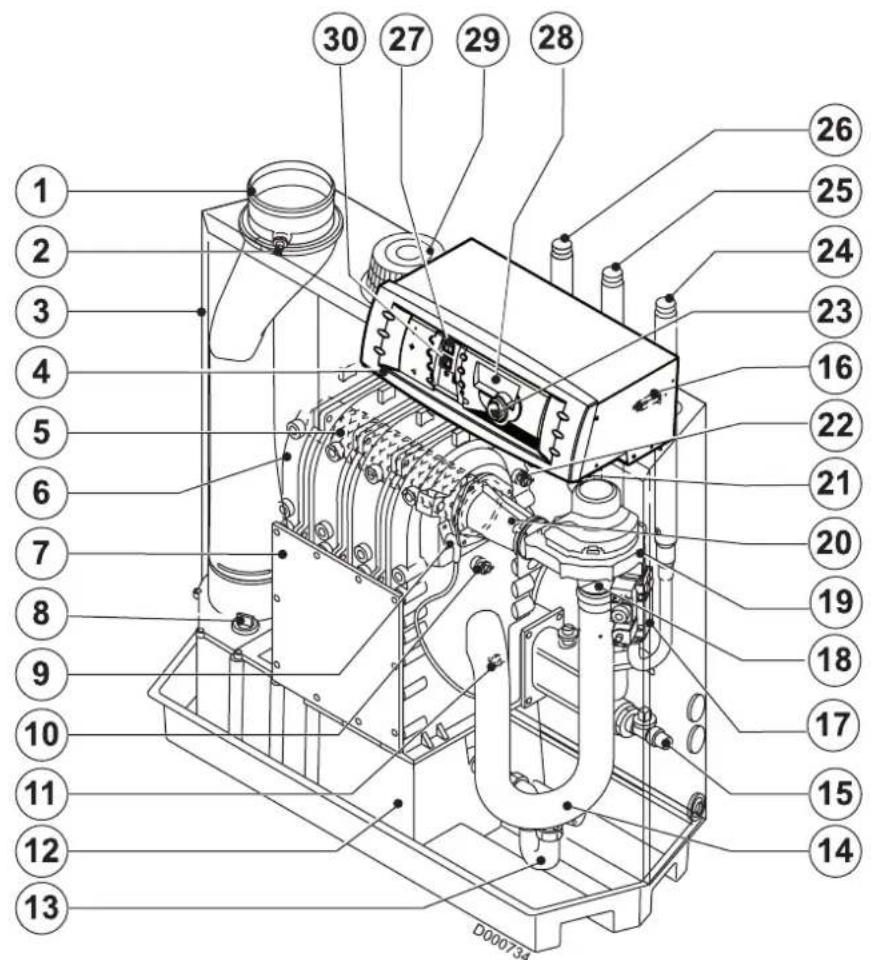

1 Evacuation des fumées
Point de mesure O₂ / CO₂ (Emplacement pour sonde de
2 fumées, Option)
3 Caisson d'air
4 Tableau de commande
5 Bruleur
6 Echangeur de chaleur
7 Trappe de visite
8 Bouchon de visite / Nettoyage
9 Electrode d'allumage / Sonde d'ionisation
10 Sonde de température du corps de chauffe
11 Sonde de température retard
12 Collecteur de condensats
13 Siphon
14 Silencieux
15 Robinet de remplissage/vidange
16 Disjoncteur
17 Multibloc gaz
18 Venturi
19 Ventilateur

20 Tube melange
21 Pressostat de fumées
22 Sonde de température de départ
23 Bouton de réglage
24 Raccordement gaz
25 Raccordement retour
26 Raccordement depart
27 Bouton de réarmement
28 Afficheur OETRONIC
29 Entrée d'air (Panier de protection)
30 Interrupteur général Marche 1 / Arret

4.1 Tableau de commande

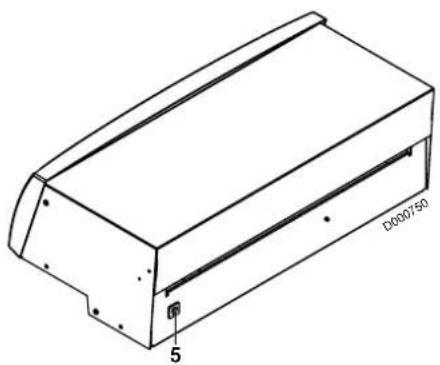

Composants électromécaniques

1. Interrupteur général Marche ① / Arrêt
2. Bouton de réarmement
3. Volet d'accès aux touches de réglages et de programmation
4. Bouton de réglage rotatif et pouvoir
5. Disjoncteur temporise (4 A)

Une seconde protection se trouve sur la carte de sécurité.

Le tableau doit toujours être sous tension :

• pour bénéficier de la fonction anti-gommage de la pompe de chauffage,

De plus, si une commande à distance interactive (CDI2) est raccordée, et que l'interrupteur 1 est en position arrêt , la CDI2 n'aura pas d'affichage.

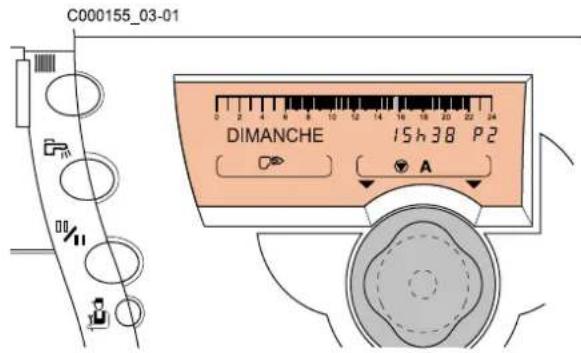

■ Afficheur

1 Affichage de texte et numérique
2 Barre graphique d'affichage du programme du circuit A, B ou C
Zone eteinte : indique une pereiode de chauffage eco ou une pereiode de "chargement ballon non autorise"
4 Zone illuminée : indique une période de chauffage confort ou une période de "chargement balloon autorise"
5 Curseur clignotant indiquant l'heure courante
6 Affichage numérique (heure courante, valeurs regles, parametes, etc...)
7 Affichage du programme actif, P1, P2, P3, P4 ou E: coupure "Eté" automatique
8 Les flèches clignotent lorsqu'il faut régler le paramètre affché à l'aide du bouton rotatif
9 Symboles de fonctionnement des circuits

Ouverture de la vanne 3 voies

Fermeture de la vanne 3 voies

Pompe du circuit affiché en marche

ABC Nom du circuit affché

10 Symboles signalant I'etat actif des entrées/sorties

Demande de mise en marche du bruleurPompe de charge ECS en marche

Pompe de charge ECS en marche

Régime été (Automatique ou Manuel)

Non disposable

- Touches accessibles lorsqu'le volet est fermé

Touches de réglage

MODE Par appuis successifs sur la touche MODE, différents modes de fonctionnement peuvent etre selectionnes:

AUTOMATIQUE
Manuel
Marche forcede a tempereature comfort jusqu'a...
Marche forcea a temperature confor permanent
Marche forcie a tempereature eco jusqu'a...
Marche forcee a temperature eco permanent
Vacances (Fonctionnement en antigel pendant la durée programmee)
Ete

Mode Chargement du gallon autorisé pendant une heures

• Température confert
  Température éco
  Température eau chaude sanitaire

Bouton de réglage rotatif et pouvoir

Mode ramoneur

- Touches accessibles lorsqu'le volet est ouvert

Touches de réglage

III	Accès à la programmation horsaire des circuits chauffage
G	Accès à la programmation horsaire du circuit ECS et de la sortie auxiliaire
H	Changement de programmation Confort / Eco lors du régles des plages horaires
O	Bouton de réglage rotatif et pouvoir
P	Touché d'accès aux paramètres réservés à l'installateur

4.3 Arrêt de la chaudière

- Couper l'alimentation électrique de la chaudière.	Songer aux risques de gel.
- Fermer le robinet d'arrivée gaz.
4.3.1 Précautions à prendre s'il y a risque de gel
Circuit de chauffage:	Circuit eau chaude sanitaire:
Utiliser un antigel bien dosé pour éviter le gel de l'eau de chauffage.	Vidanger le gallon et les tuyauteries d'eau sanitaire.
A défaut, vidanger entièrement l'installation. Dans tous les cas, consulter l'installateur.
4.3.2 Précautions à prendre en cas d'arrêt prolongé de la chaudière
- Fermer le robinet d'arrivée gaz	- Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
- Faire ramoner soigneusement la chaudière et la cheminée.
4.4 Mise en service de la chaudière
Seul un professionnel qualifié peut effectuer la première mise en service.
4.4.1 Première mise en service
- S'assurer que la chaudière est hors tension	- Purger la conduite d'arrivée gaz
- Enlever la jaquette de la façade	- Ouvrir le robinet de gaz de la conduite de gaz de la chaudière
- Ouvrir le robinet de gaz principal	- Contrôler le raccordement gaz
- Ouvrir le tableau de commande de la chaudière (Notice d'installation et d'entretien)	- Mettre la chaudière sous tension
- Contrôler le raccordement électrique	- Mettre l'interrupteur général sur ①
- Mettre l'installation en eau et vérifier l'étanchéité hydraulique (Pmin : 0.8 bar)	- Le type de chaudière s'affiche à l'écran pendant 5 secondes
- Purger l'installation	- Provoquer une demande de chauffe
- Mettre de l'eau dans le siphon des condensats	- La chaudière se met en marche
- Vérifier le raccordement de l'évacuation des gaz brûlés et de l'amnéée d'air	- Vérifier les réglages (Voir "Réglages gaz" - Notice d'installation et d'entretien). Si nécessaire, corriger les réglages

5 Contrôle et entretien

La chaudière est presque sans entretien si elle est correctement réglée. La chaudière doit uniquement faire l'objet d'un contrôle annuel et si nécessaire être nettoyée.

Effectuer les contrôles suivants au moins 1 fois par an :

• Contrôle de la combustion de la chaudière
• Réglage de l'électrode d'allumage
• Contrôle d'étanchéité (côté hydraulique, d'évacuation des fumées et gaz)
• Contrôr la pression hydraulique

Effectuer les entretiens suivants au moins 1 fois par an :

Nettoyer le ventilateur
- Nettoyer l'échangeur de chaleur
Nettoyer le bruleur
- Nettoyer le siphon.

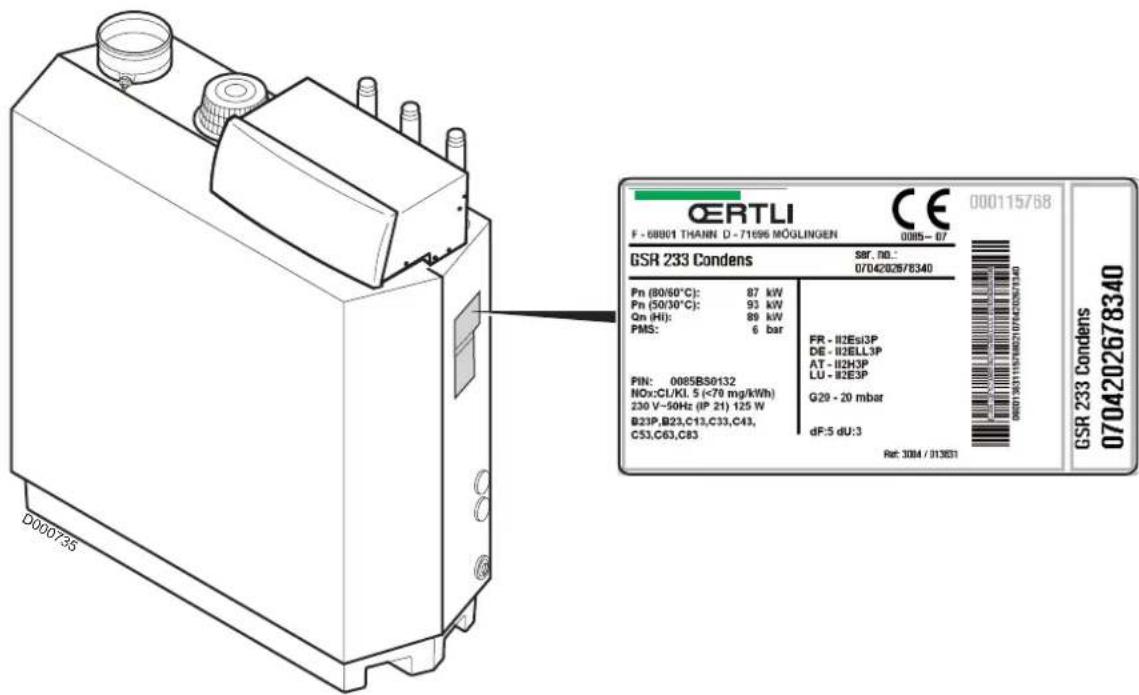

6.1 Plaquette signalétique

Message Code Causes probables Action
VOIR CAD		Le message VOIR CAD signale la présence d'une dérogation sur une commande à distance	Pour annuler les dérogations sur toutes les commandes à distance, appuyer sur la touche AUTO pendant 5 secondes
REVISION Entretien de la chaudière		Chaudière nécessaire	Contacter le professionnel assurant la maintenance de la chaudière
BL.PSU ERROR	b 0	Défaut paramètres	- Eteindre et rallumer la chaudière - Paramétrer le type de chaudière (Voir #CONFIGURATION)
BL.MAX CHAUD	b 1	Température chaudière > 110 °C	Attendre 10 minutes pour que la température baisse
BL.MAX ECHANG	b 3	Température échéateur > 95 °C	- Attendre 10 minutes pour que la température baise - Vérifier le début d'eau - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irriguées et purgées - Vérifier : Encrassement de l'échéateur de chaleur
BL.DERIVE ECH.	b 4	La vitesse de montée en température de l'échéateur est trop élevé	- Attendre 10 minutes pour que la température baise - Vérifier le début d'eau - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irriguées et purgées - Vérifier : Encrassement de l'échéateur de chaleur
BL.DT ECH.RET	b 5	La différence de température entre la sonde échéateur et la sonde retour est trop importante (35 °C)	- Attendre 10 minutes pour que la température baise - Vérifier le début d'eau - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irriguées et purgées - Vérifier : Encrassement de l'échéateur de chaleur
BL.DT CHA.ECH.	b 6	La différence de température entre la sonde chaudière et la sonde échéateur est trop importante	- Attendre 10 minutes pour que la température baise - Vérifier le début d'eau - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irriguées et purgées - Vérifier : Encrassement de l'échéateur de chaleur
BL.RL OUVERT	b 8	L'entrée RL du PCU est ouverte	- Attendre 10 minutes - Vérifier la présence du pont sur l'entrée RL
BL.INV. L/N	b 9	Inversion des fils de phase et neutre dans le tableau de commande de la chaudière	Respecter la signalétique du bornier de raccordement
BL.CS OUVERT	b 11	L'entrée du contact CS est ouverte	Vérifier la cause de l'ouverture du contact CS
BL.COM SCU	b 13	Rupture de communication entre PCU et SCU-S	Vérifier la liaison et les connecteurs
BL.MANQUE EAU	b 14	La pression d'eau dans le circuit chauffage est insuffisante	- Vérifier la pression d'eau affichée par l'Oetronic 3 en ouvrant le volet et en appuyant sur le bouton rotatif jusqu'à l'affichage PRESSION(BAR) - Faire un appoint d'eau dans le circuit chauffage - Si la pression est correcte, vérifier le réglage du paramètre PRESSION(BAR) dans le menu #CONFIGURATION
BL.PRESS.GAZ	b 15	Pression gaz trop faible	Vérifier: - Ouverture du robinet gaz de la chaudière - Pression d'admission de gaz - Installation correcte du pressostat (Remplacer si nécessaire)
BL.MAUVAIS SU	b 16	Le SU n'est pas compatible avec le PCU	- Eteindre et rallumer la chaudière - SU: Le changer
BL.PCU ERROR	b 17	Défaut paramètres	- Eteindre et rallumer la chaudière - PCU: Le changer
BL.MAUVAIS PSU	b 18	Le PSU n'est pas compatible avec le PCU	- Eteindre et rallumer la chaudière - PSU : Le changer - Paramétrer le type de chaudière
BL.COM SU	b 21	Rupture de communication entre PCU et SU	Vérifier la mise en place du SU sur le PCU
BL.DISPL.FLAMME	b 22	Disparition de la flamme	- Attendre 10 secondes - Si après 5 essais, le défaut persiste, BL.DISPL.FLAMME se transforme en DEF.IONISATION Vérifier : - Ouverture du robinet gaz de la chaudière - Pression gaz - Réglage du bloc gaz - Vérifier le raccordement de l'évacuation des gaz brûlés et de l'amnéé d'air - Contrôler l'échangeur de chaleur
BL.TEST CCE	b 24	Le kit contrôle cyclique d'étanchéité (CCE) a déetecté un problème	- Attendre 10 secondes - Si après 5 essais, le défaut persiste, BL.TEST CCE se transforme en DEF.TEST CCE Vérifier : - Ouverture du robinet gaz de la chaudière - Pression gaz - Installation correcte du pressostat assurant la fonction CCE (Remplacer si nécessaire) - Vanne gaz (Remplacer si nécessaire) - Câblage
BL.SU ERROR	b 25	SU : Erreur interne	- Attendre 10 secondes - SU : Le changer
BL.INCONNU	b 254	Blocage inconnu	- Eteindre et rallumer la chaudière - SU : Le changer

Les messages ne sont pas mémorisés.

Défauts Code Causes probabilités Action
DEF. S.CHAUD	32	La sonde chaudière est en court-circuit
	33 La	sonde chaudière est coupée
DEF.S.RETOUR	6 La	sonde retour est en court-circuit - Rémar le coffret
	7 La	sonde retour est coupée
	8 La	mesure de la sonde se situe sous -10 °C
DEF.S.ECHANG.	2	La sonde échangeur est en court-circuit
	3 La	sonde échangeur est coupée
	4 La	mesure de la sonde se situe sous -10 °C
DEF. S.EXT.
DEF. S.ECS
DEF.S.AUX.1
DEF.S.AUX.2
DEF.S.UNIV
DEF.S.DEP.A
DEF.S.DEP.B
DEF.S.DEP.C
DEF.S.AMB.A
DEF.S.AMB.B
DEF.S.AMB.C
DEF.S.PISC.A
DEF.S.PISC.B
DEF.S.PISC.C
DEF.S.SOLAIRE
DEF.S.BAL.TP
DEF.S.BAL.2
DEF.CHAUD 2
DEF.CHAUD 3
DEF.CHAUD 4
DEF.CHAUD 5
DEF.CHAUD 6
DEF.CHAUD 7
DEF.CHAUD 8
DEF.CHAUD 9
DEF.CHAUD 10
DEF PCU ou PCU INCONNU	0	PSU non connecté ou défectueux
	0

Défauts Code Causes probables Action
DEF PCU ou PCU INCONNU	1	Erreurs des paramètres de sécurité	- Réarmer le coffret - Vérifier la liaison et les connecteurs - PSU : Remplacer si nécessaire
	1
STB ECHANGEUR 5 Température	Température échangeur trop haute	- Réarmer le coffret - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irrigées et purgées - Vérifier : Encrassement de l'échangeur de chaleur	- Réarmer le coffret - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irrigées et purgées - Vérifier : Encrassement de l'échangeur de chaleur
STB RETOUR 9 Température	retour trop haute	- Réarmer le coffret - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irrigées et purgées - Vérifier : Encrassement de l'échangeur de chaleur	- Réarmer le coffret - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irrigées et purgées - Vérifier: - Encrassement de l'échangeur de chaleur - Sonde installée de manière correcte - Ecarts au niveau des sondes de température
DT.ECH-RET<MIN 10		- La différence de température entre la sonde échangeur et la sonde de départ chaudière est trop faible - Sonde défectueuse - Pas de début ou début trop faible - Sonde installée de manière incorrecte	- Réarmer le coffret - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irrigées et purgées Vérifier: - Encrassement de l'échangeur de chaleur - Sonde installée de manière correcte - Ecarts au niveau des sondes de température
DT.ECH-RET>MAX 11		- La différence de température entre la sonde échangeur et la sonde de départ chaudière est trop importante - Sonde défectueuse - Pas de début ou début trop faible - Sonde installée de manière incorrecte	- Réarmer le coffret - Vérifier que l'installation et la chaudière sont bien remplies d'eau et correctement irrigées et purgées Vérifier: - Encrassement de l'échangeur de chaleur - Sonde installée de manière correcte - Ecarts aux niveaux des sondes de température
DEF.PRES.FUMEE 12		- Le pressostat fumée est ouvert - Mauvais raccordement - La pression dans le conduit d'évacuation des gaz brûlés est trop elevée	- Réarmer le coffret - Vérifier le câblage - Assurez you que le siphon n'est pas vide. Faire un appoint d'eau si nécessaire. Vérifier : Encrassement de l'échangeur de chaleur
DEF.ALLUMAGE 14		- Pas d'apparition de flamme après 5 essais d'allumage - Absence d'étinçelle d'allumage	- Réarmer le coffret - Vérifier la bonne connexion du cable d'allumage et s'il n'y a pas de claquage ou de court-circuit à la masse Vérifier: - l'écartement des electrodes (3 à 4 mm) - État du chapeau de brûleur (Fermeture chapeau de brûleur / electrode) - Pilotage défectueux de la carte SU
		- Pas d'apparition de flamme après 5 essais d'allumage - Absence de flammé	- Réarmer le coffret - Vérifier au prétable que le robinet de gaz est ouvert, que la pression d'alimentation en gaz est présente, que la conduite de gaz est suffisamment purgée, que le conduit air-fumées ne soit pas bouché et n'ait pas de fuite, que le siphon est rempli et n'est pas bouché - Le réglage du bloc gaz doit être effectué avec précaution - Bloc gaz : Câblage OK - Pilotage défectueux de la carte SU
		- Pas d'apparition de flamme après 5 essais d'allumage - Présence de flamme (Ionisation insuffisante)	Vérifier laonne connexion du cable d'allumage et s'il n'y a pas de claquage ou de court-circuit à la masse Vérifier: - Contrôler l'état des electrodes - Ouverture du robinet gaz de la chaudière - Pression d'admission de gaz
Défauts Code Causes probables Action
DEF.TEST CCE 15		- Le kit contrôle cyclique d'étanchéité (CCE) a déetecté une fuite
FLAM.PARASI.16	Détction	- Le brûleur reste incandescent en raison d'un pourcentage de CO2 trop élevé⇒Régler le pourcentage de CO2 Vérifier : - Electrode d'allumage/ionisation - Fuite dans la vanne gaz - Fermer la vanne d'arrivée gaz
DEF.VENTILO 34	Le ventilateur ne tourne pas à la bonne vitesse
DEF.RET>CHAUD 35		- Rémar le coffret Vérifier : - Erreur de câblage - Defaillance du ventilateur
DEF.IONISATION 36		- Rémar le coffret Vérifier : - Pression d'admission de gaz - Régulateur de pression - Réglage du bloc gaz
DEF.PCU ou PCU INCONNU	37 37	Rupture de communication entre PCU et SU
		- Rémar le coffret Vérifier la mise en place du SU sur le PCU
DEF.COM SCU-S 38		Rupture de communication entre PCU et SCU-S
DEF CS OUVERT	39	L'entrée du contact CS est ouverte
DEF.INCONNU DÉfaut inconnu		- Éteindre et rallumer la chaudière - SU : Le changer
DEF.COM. PCU		Rupture de communication entre OETRONIC et PCU
5 RESET:ON/OFF		5 réarmements ont été réalisés en moins d'une heures
DEF.COM MC		Défaut de communication entre OETRONIC et le module de chaudière pour les CDI radio (CDR)

Remarques

DEF.S.EXT.La consigne chaudiere est egale au MAX.CHAUD.

• La régulation des vannes n'est plus assurée mais la surveillance de la température maximale du circuit après vanne reste assurée.
• Les vannes peuvent être manoeuvrées manuellement.
• Le rechauffage de l'eau chaude sanitaire reste assure.

DEF. S.ECS Le rechauffage du ballon tampon n'est plus assure.

DEF. S.DEP.A, DEF. S.DEP.B et DEF. S.DEP.C	Le circuit concerné passée automatiquement en mode manuel : La pompe tourne.
DEF. S.AMB.A, DEF. S.AMB.B et DEF. S.AMB.C	Le circuit concerné fonctionne sans influence de la sonde d'ambiance.
DEF.S.PISC.A, DEF.S.PISC.B, DEF.S.PISC.C	Le réchauffage de la piscine est indépendant de sa température.
DEF.S.SOLAIRE	Le réchauffage de l'eau chaude sanitaire par le panneau solaire n'est plus assuré.

DEF.S.BAL.TP Le rechauffage du ballon tampon n'est plus assure.

Les dix derniers défauts sont mémorisés dans le paragraphe #HISTORIQUE D.

Voir: "Contrôle des paramètres et des entrées/sorties (mode tests) - Notice d'installation et d'entretien

6.2 Caracteristiques techniques

GSR... Condens Unité 233 234 235 236
Généralités
N o m b	r	e	d	'	é	I
Fonctionnement du brûleur Modulant
Puisance utile (80/60°C) PN (G20)	m	i	n	i	m	m
	maximum kW 87		113(1)/120	166 200
Puisance utile (50/30°C) PN (G20)	m	i	n	i	m	m
	maximum kW 93		121(1)/129	179 217
Puisance au brûleur (PCI) (G20)	m	i	n	i	m	m
	maximum kW 89		115(1)/123	170 205
Gaz et produits de combustion
Pression d'admission de gaz G20		mbar	17 - 30
Débit gaz G20 (15 °C - 1013 mbar)	minimum	m3/h	1.8	2.4	3.3	4.3
	maximum	m3/h	9.4	12.2(1)/13	18	21.7
Débit gaz G25 (15 °C - 1013 mbar)	minimum	m3/h	2.1	2.8	3.8	5.0
	maximum	m3/h	11	14.4	20.9	25.2
Débit gaz G31	minimum	m3/h	1.94	1.94	3.42	3.19
	maximum	m3/h	6.91	9.56	13.21	15.93
CO2 (G20-G25) Qmini-Qmaxi (Caisson d'air ouvert)		%	9.3-8.8	9.3-8.8	9.3-8.8	9.3-8.8
CO2 (G20-G25) Qmini-Qmaxi (Caisson d'air fermé)		%	9.5-9.0	9.5-9.0	9.5-9.0	9.5-9.0
CO2 (G31) Qmini-Qmaxi (Caisson d'air ouvert)		%	10.5-9.8	10.5-9.8	10.5-9.8	10.5-9.8
CO2 (G31) Qmini-Qmaxi (Caisson d'air fermé)		%	10.7-10.0	10.7-10.0	10.7-10.0	10.7-10.0
Emission moyenne des oxydes d'azote (NOx)		mg/kWh	62	54	49	58
Emission moyenne de Co		mg/kWh	19	15	16	19
Pression maximale à la buse de fumées		Pa	130 130	130 130
Débit de gaz brûlés (2)	minimum	kg/h	27.2	36.7	49.5	65.5
	maximum	kg/h	149.7	193.5(1)/206.9	286.0	344.9
Classification des types en fonction de l'évacuation des gaz brûlés et l'amnéée d'air			B23, B23P, C13, C33, C43, C53, C63, C83
Chauffage
Température de sécurité		°C	110
Température de l'eau régblable		°C	20 - 90
Pression de l'eau	minimum	bar	0,8
	maximum bar		6
Contenance en eau		I	12	16	20	24
Perte de charge eau à ΔT = 10K		mbar	660 540	680 720
Perte de charge eau à ΔT = 20K		mbar	165 135	170 180
Caracteristiques électriques
Tension d'alimentation		V/Hz	230 / 50
Puisance absorbée	minimum	W	34	36	56	59
	maximum	W	125 193	206 317
Indice de protection		IP	21
Divers
Poids sans eau kg 130 150 170 200
Niveau sonore moyen à une distance de 1m de la chaudière		dBA	≤57 ≤ 63

(1) Pour l'Italie
(2) G20 - Gaz H

7 Economies d'énergie

Voici quelques conseils pour economiser de l'énergie :

• Mettre en place des panneaux reflecteurs à l'arrière des radiateurs.
• Ne pas couvir les radiateurs. Ne pasmettre en place des rideaux devant les radiateurs.
• Isoler les tuyauteries pour éviter les déperditions thermiques et les condensations.
• Ne pas obstruer (meme partiellement) les grilles d'aération, elles seront à diminuier l'humidité du logement. Plus un logement est humide, plus il consomme du chauffage.
• Couper le chauffage pendant l'aération d'une piece (5 minutes par jour suffisent)
  Eviter de dérégrer le thermostat. Placer l'interrupteur Marche/Arrêt sur position Arrêt.
• Ne pas eteindre complètement le chauffage en cas d'absence. Baiser le thermostat de 3 - 4^ircC
• Utiliser au maximum la chaleur du soleil.
• Préférer une douche au lieu d'un bain. Préférer un pommeau de douche économique.

Vou venez d'acquerir un appareil OERTLI et nous vous remercions de la confiance que vous nous avez ainsi témoinée.

Nous nous permittons d'attirer votre attention sur le fait que votre apparéil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.

Votre installateur et tout le réseau OERTLI restent bien entendu à votre disposition.

Conditions de garantie

Votre appareil bénéficia d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionné sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous apparcient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).

Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :

• aux dispositions légales et réglementaires ou imposées par les autorités locales
• aux dispositions nationales, voire locales et particulieres régissant l'installation
• à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils
• aux régles de l'art.

Notre garantie est limitée à l'échange ou la réparation des seules pieces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une'utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc., ne sont garantis que s'ils n'ont jamais été démontés.

France

Les dispositions qui precedent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.

Belgique

Les dispositions qui precedent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.

Suisse

L'application de la garantie est soumise aux conditions de vente, de livreaison et de garantie de la société qui commerciale les produits OERTLI.

Autres pays

Les dispositions qui precedent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.

OERTLI THERMIQUE S.A.S

www.oertli.fr

Direction des Ventes France

Z.I. de Vieux-Thann
2, avenue Josue Heilmann • B.P. 50018
F-68801 Thann Cedex

0389370084

0389373274

Assistance Technique PRO

0389376932

0389376933

0389376934 0389376935

assistance技术和

VESCAL S.A. · Systèmes de chauffage

ww.oertli-service.ch

Service technique

Toutes les informations techniques containes dans la presente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être produits sans notre autorisation écrite préalable.

Sous réserve de modifications.

18/02/08
