MODE D'EMPLOI 243T SAMSUNG

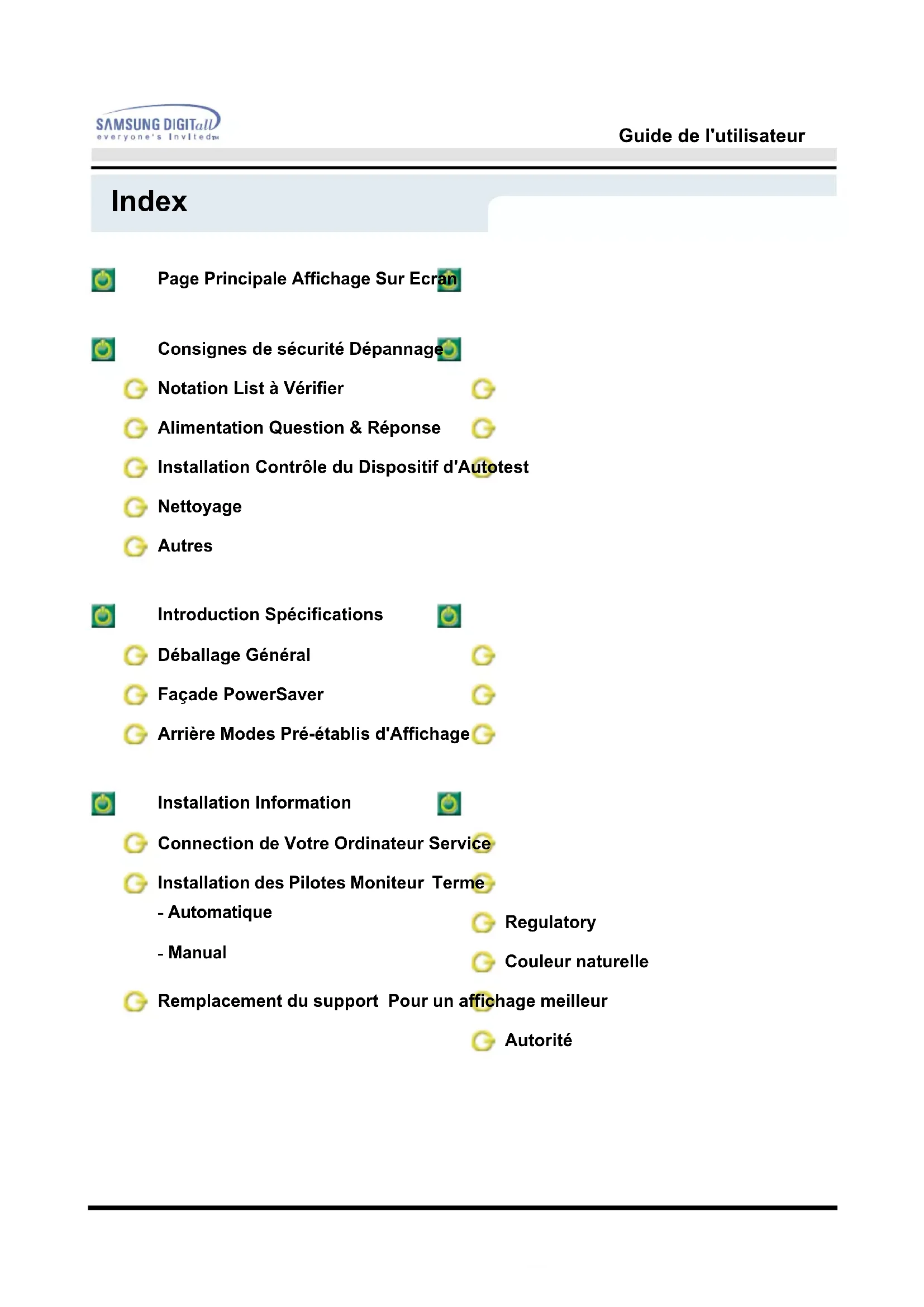

SyncMaster 243TGuide de l'utilisateur Index Page Principale Affichage Sur Ecran Consignes de sécurité Dépannage Notation List à Vérifier Alimentation Question & Réponse Installation Contrôle du Dispositif d'Autotest Nettoyage Autres Introduction Spécifications Déballage Général Façade PowerSaver Arrière Modes Pré-établis d'Affichage Installation Information Connection de Votre Ordinateur Service Installation des Pilotes Moniteur Terme

Manual Couleur naturelle Remplacement du support Pour un affichage meilleur AutoritéGuide de l'utilisateur Consignes de sécurité Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel. Notation Avertissement/Précaution Conventions de Notationo Intérdit Important a lire et a comprendre dans toutes circonstances. Ne pas démonter Déconnecter la prise de la sortie du courant. Ne pas toucher. Mettez dans un endroit stable pour empêcher une décharge électrique.Guide de l'utilisateur Consignes de sécurité Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. AlimentationGuide de l'utilisateur Consignes de sécurité

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Ceci peut causer un incendie. AlimentationGuide de l'utilisateur Consignes de sécurité

Ne pas couvrir les orifices du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide et non poussièreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Placez le moniteur sur une surface plate et stable.

Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

Il peut être ainsi abîmé ou cassé. InstallationGuide de l'utilisateur Consignes de sécurité

Ne pas placez l' ecran du moniteur face au sol.

La surface de TFT-LCD peut ainsi être abîmée. InstallationGuide de l'utilisateur Consignes de sécurité

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

Un connecteur sale peut causer une décharge électrique ou un incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie. Nettoyage Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.Guide de l'utilisateur Consignes de sécurité

Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

Ceci peut causer un choc électrique ou un incendie.

Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement, - en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé.

Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

Ceci peut causer un choc électrique ou un incendie.

Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

Ceci peut causer une explosion ou un incendie. AutresGuide de l'utilisateur Consignes de sécurité

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures. Autres temps, une image résiduelle ou floue peut apparaître. ! Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée. Si vous visualisez un écran fixe pendant une longue période deGuide de l'utilisateur Unparking Déballage Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Moniteur et Socle Câble signal Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Fil électrique Guide de l'utilisateur et CD d'Installation

CD d'installation du support pivotant (N'est pas disponible dans toutes les agences) Câble DVI(Option)Guide de l'utilisateur Introduction Façade

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Touche Source Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD. Quand vous enfoncez la touche Source, sélectionnez ensuite le signal Vidéo lorsque l'affichage à l'écran (OSD) est inactif. (Quand le bouton Source est maintenu enfoncé pour changer le mode du signal d’entrée, un message apparaît au centre de l'écran et affiche le mode précédemment sélectionné – analogique ou digital.) Note :si vous sélectionnez le mode Numérique, vous devez connecter votre moniteur à la carte graphique avec un port numérique utilisant le câble DVI.)

d'Ajustement Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur. (Quand l’appareil est sous tension, un message apparaît au centre de l’écran et vous indique le mode sélectionné pour le signal d’entrée – analogique ou digital.)

d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance. Note : Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.Arrière Guide de l'utilisateur Introduction

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de votre ordinateur.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur. Réglage de la hauteur du support.

Appuyez sur la partie supérieure du support puis appuyez sur le bouton en bas du dos du support.

Vous pouvez régler la hauteur du support en utilisant ce bouton. Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.Guide de l'utilisateur Installation Connection de Votre Ordinateur

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche. 2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur. 2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut apparaître selon le type de carte vidéo que vous utilisez . Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur revérifie la source du signal d'entrée.Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. ? Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China) Windows ME

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows ME Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. L'installation du Pilote Moniteur est terminée.

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows XP/2000 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

"OK". Guide de l'utilisateur Installation4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute

façon". Ensuite cliquez le bouton de "OK". Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samsung Monitor Homepage. http://www.samsung-monitor.com/

6. L'installation du Pilote Moniteur est terminée.

Guide de l'utilisateur InstallationLorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. ? Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China) Système d'Opération de Microsoft

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

Guide de l'utilisateur Installation5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir

7. Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre

moniteur dans la liste du model et cliquez le le bouton "Suivant". Guide de l'utilisateur Installation9. Cliquez le bouton " Fin " et puis cliquez le bouton "

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide de l'utilisateur Installation

8. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute

façon". Ensuite cliquez le bouton de "Finir". Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à SAMSUNG Monitor Homepage. http://www.samsung-monitor.com/Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je

puisse choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le

même bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer". Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré. Veuillez arrêter l'installation. Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes. Système d'Opération de Microsoft

Millennium Guide de l'utilisateur Installation

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et

puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à

ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la

boîte de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres é crans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)Système d'Opération de Microsoft

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis

cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs",

et "Fr équence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement

après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur). Système d'Opération de Linux Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du systeme.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de

2. Le troisième écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez

entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur

de la fréquence directement)

9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter

l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.

"Exécuter" X-Window après avoir installé les autres périphériques. Guide de l'utilisateur InstallationGuide de l'utilisateur Installation Remplacement du support Retrait du support

1. Mettez le moniteur hors tension et débranchez son cordon d’alimentation.

2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.Remplacement du support

Guide de l'utilisateur Installation Monter la base REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à la norme VESA.

1. Panneau protecteur de montage arrière

2. Interface de montage

Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accro-chage au mur ou l’autre support.Guide de l'utilisateur Affichage Sur Ecran Régler les paramètres de l'OSD.

1. Activez le menu de l'OSD en appuya

2. Faites votre choix en utilisant les bou

puis appuyez sur le bouton Menu.

3. Réglez les paramètres de l'OSD en u

boutons [-] ou [+].Guide de l'utilisateur Dépannage Liste à Vérifier Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " Pas de Connexion, Vérif. Câble Vidéo " sur l'écran? (branché au moyen du câble D-sub) Vérifiez que l'ordinateur est convenablement branché. (branché au moyen du câble DVI) Si un message (d'erreur) apparaît à l'écran alors que le moniteur est correctement branché, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur contrôle la source du signal d'entrée. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur. Pouvez-vous voir " Fréquence video trop élevée " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde? Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, appuyez une fois sur le bouton Source (Source) puis bougez votre souris ou Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.Guide de l'utilisateur Dépannage tapez sur les touches de votre clavier. Branché au moyen du câble DVI ? Vous pouvez voir apparaître un écran blanc si vous lancez le système avant d'avoir branché le câble DVI ou si vous débranchez et rebranchez le câble DVI pendant que le système est en marche car certains types de cartes graphiques n'envoient pas de signaux vidéo. Branchez le câble DVI puis relancez le système. Je ne peux pas voir l'OSD Avez-vous vérrouillé le menu OSD pour empêcher des changements? Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Vérifiez la Connexion du câble vidéo. Assurez-vous que la carte vidéo est entièrement insérée dans la fente. Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d`une panne totale entre les applications? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) L'écran peut être non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant à l'OSD. L'écran est hors de focalisation ou l`OSD ne peut pas être ajusté. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage. (La fréquence maximale par résolution peut être differente d'un produit à l'autre.)Guide de l'utilisateur Dépannage Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo. Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/XP/2000: Paramétrez correctement les couleurs dans le Panneau de Contrôle , à l' Affichage , à

Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut être supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas

dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le " Panneau de Contrôle

Administration des Periphériques ", et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Note: Si les problèmes se produisent répétitivement, contactez un centre de service agréé.Guide de l'utilisateur Dépannage Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut être modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD? Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.Guide de l'utilisateur Dépannage Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue. L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. Contrôle du Dispositif d'Autotest Autres Contrôle du Dispositif d'AutotestGuide de l'utilisateur Dépannage S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur. 1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.

Dans ce cas, contrôlez les problèmes de l'ordinateur. Contrôle du Dispositif d'Autotest Autres Messages d'Avertissements Environment Conseils utilesFrançais > Principale > Spécifications > Général Général PowerSaver Modes Pré-établis d'Affichage

Général Nom du Modèle SyncMaster 243T Panneau LCD Taille 24 inch en diagonal Zone d'Affichage 518.4 (H) x 324 (V) Pixel Pitch 0,27 (H) x 0,27 (V) Type a-si TFT active matrix Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage

Résolution Résolution optimale 1920 x 1200@60Hz Résolution maximale 1920 x 1200@60Hz Signal d'Entrée, terminé RGB analogique, DVI compatible RGB Numérique. Sync H/V Composite, SOG, 0,7p-p positif à 75 ohm, Sync H/V séparé, niveau TTL positif ou négatif. Fréquence maximale 165 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable Consommation d'Électricité Moins de 75W Dimensions (LxHxP) / Poids 586,6 x 514,2 x 246,1 mm / 13,0 kg (Après avoir installé le pied) 586,6 x 382,4 x 82,2 mm (sans le support) VESA Interface de support 100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, àmoins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 6.912.000. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Français > Principale > Spécifications > PowerSaver Général PowerSaver Modes Pré-établis d'Affichage

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY 2000 Eteindre le courant électrique Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 75W Moins de 2W Moins de 0W Ce moniteur est conforme aux normes EPA ENERGY STAR

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY STAR

concernant l'économie de l'énergie.Français > Principale > Spécifications > Modes Pré-établis d'Affichage Général PowerSaver Modes Pré- établis d'Affichage

ServiceGuide de l'utilisateur Information

Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran. Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024 points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale). TermeRegulatory Guide de l'utilisateur Information FCC Information User Instructions The Federal Communications Commission Radio Frequency Interference Statement includes the following

IC Compliance Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003. Cet appareil Numérique de classe Brespecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

Programme du Logiciel "Couleur naturelle" L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques à celles visibles sur le moniteur.La Couleur Naturelle S/W est la solution ideale pour ce problème.C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur.Comment installer le logiciel Couleur NaturelleInsérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)Comment supprimer le programme logiciel de la Couleur NaturelleChoisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux foissur[Ajouter/Supprimer un programme]Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer] Couleur naturelleGuide de l'utilisateur Information Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et

du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD. { Résolution: 1920 x 1200 { Fréquence verticale (taux de rafraîchissement) : 60 Hz

2. Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie

avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. { Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 6.912.000

3. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage

recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager.

4. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en

exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).

5. Si vous visualisez un écran fixe pendant une longue période de temps, une image

résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.Guide de l'utilisateur Information Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2002 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "ENERGY STAR" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd.affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs. Autorité
