MODE D'EMPLOI S32D702E SAMSUNG

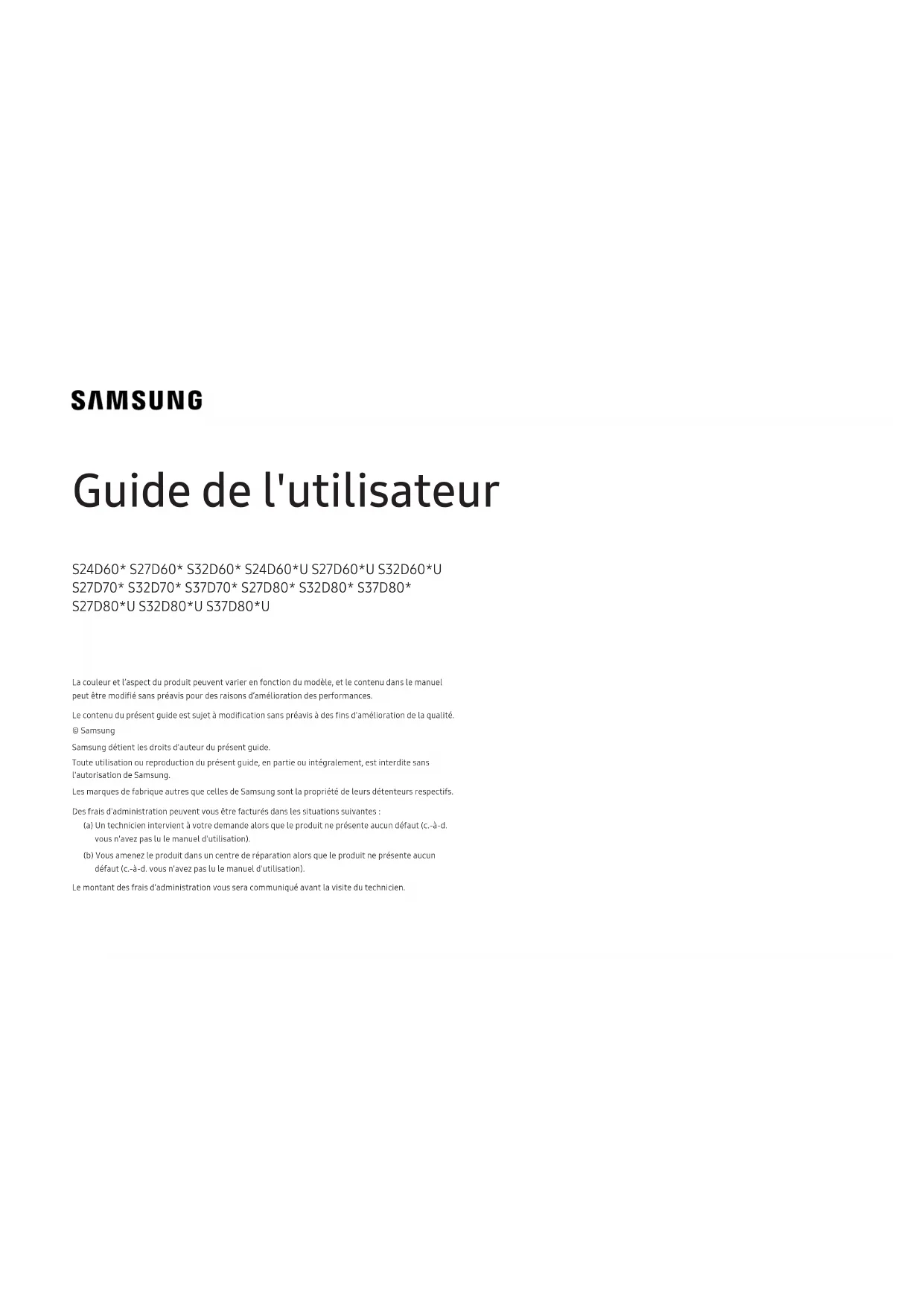

Guide de l'utilisateur La couleur et l’aspect du produit peuvent varier en fonction du modèle, et le contenu dans le manuel peut être modifié sans préavis pour des raisons d’amélioration des performances. Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. © Samsung Samsung détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung. Les marques de fabrique autres que celles de Samsung sont la propriété de leurs détenteurs respectifs. Des frais d'administration peuvent vous être facturés dans les situations suivantes: (a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Le montant des frais d'administration vous sera communiqué avant la visite du technicien. S24D60* S27D60* S32D60* S24D60*U S27D60*U S32D60*U S27D70* S32D70* S37D70* S27D80* S32D80* S37D80* S27D80*U S32D80*U S37D80*UTable des matières Avant utilisation du produit Consignes de sécurité 4 Électricité et sécurité 4 Installation 5 Fonctionnement 6 Nettoyage 7 Position correcte lors de l'utilisation du produit 8 Préparatifs Installation 9 Fixation du socle 9 Séparation du col de socle de la base 10 Précautions lors du déplacement du produit 10 Vérification de l'espace autour du produit 11 Ajustement de l'inclinaison et de la hauteur du produit 11 Rotation du produit 13 Verrou antivol 14 Spécifications du kit de montage mural (VESA) 15 Panneau de configuration 16 Guide des touches directes 17

Menu Image 27 Soins oculaires 31 PIP/PBP 31 Affich. à l'écran 33 Système 33 Assistance 36 Installation du logiciel Easy Setting Box 38 Restrictions et problèmes relatifs à l'installation 38 Caractéristiques du système 38 Installation de pilote 38 Connexion et utilisation d'un périphérique source À lire avant de connecter le produit. 18 Ports 19 Branchement et utilisation d'un PC 20 Branchement par câble HDMI 20 Connexion à l'aide d'un câble DP 20 Connexion à un casque ou à des écouteurs 20 Branchement de l'alimentation 20 Connexion de l'appareil à un ordinateur en tant que HUB USB 21 Connexion à l'aide du câble USB Type-C 22 Branchement à un moniteur externe 22 Connexion à l'aide d'un câble DP 22 DP Out 23 Exécution de la fonction DP Out (MST/SST) 23 Regroupement des câbles 26 Définition de la résolution optimale 26 Liste des cartes graphiques qui prennent en charge le HDR10 26Table des matières

Annexe Prise en charge des frais de service (imputables aux clients) 48 Produit non défectueux 48 Dommage provoqué par le client 48 Autres cas 48 TCO CERTIFIED 49 Découvrez un produit plus durable 49 Informations sur la garantie du produit 49 Mises à jour du logiciel 49 Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung 39 Diagnostic du produit (Problème d'écran) 39 Vérification de la résolution et de la fréquence 39 Vérifiez les éléments suivants: 39 Questions & réponses 42 Caractéristiques techniques Général 43 Tableau des modes de signal standard 454 Consignes de sécurité Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR. ATTENTION: POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ. Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit. Tension CA: La tension nominale indiquée par ce symbole est une tension CA. Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit. Tension CC: La tension nominale indiquée par ce symbole est une tension CC. Produit de classeII: Ce symbole indique qu'aucun raccordement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n’apparait pas sur un produit doté d’un câble électrique, le produit DOIT être connecté de façon sûre à un conducteur de protection (terre). Attention. Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. Électricité et sécurité Avertissement

• N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.

• N'utilisez pas plusieurs produits sur une même prise de courant.

• Ne touchez pas la fiche si vous avez les mains humides.

• Insérez complètement la fiche pour qu'elle soit bien bloquée.

• Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type1uniquement).

• Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.

• Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.

• À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise. Attention

• Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.

• Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.

• Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. ‒ Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.

• Tenez la fiche quand vous débranchez le câble d'alimentation de la prise. Avant utilisation du produit5 Installation Avertissement

• Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.

• Gardez les emballages plastiques hors de portée des enfants. ‒ Ces sacs présentent un risque d'étouffement.

• N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.). ‒ S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels. ‒ L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

• N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

• N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four. ‒ La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher.

• N'installez pas le produit à portée de jeunes enfants. ‒ Le produit pourrait tomber et blesser des enfants.

• Les huiles comestibles (telles que l'huile de soja) peuvent endommager ou déformer le produit. Conservez le produit à l'écart de toute pollution par les huiles. De même, n'installez pas le produit dans la cuisine ni a proximité d'une cuisinière. Attention

• Ne faites pas tomber le produit quand vous le déplacez.

• Ne posez pas le produit sur sa face avant.

• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas. ‒ S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels. ‒ N'installez le produit que sur des meubles ou étagères de taille adéquate.

• Posez délicatement le produit. ‒ Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances. ‒ Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit.

• Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

• Dans la même série, la couleur peut varier en fonction de la taille.6 Fonctionnement Avertissement

• Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même. ‒ Contactez le Centre de service clientèle Samsung pour toute réparation.

• Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d’alimentation inclus.

• Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.

• Ne laissez pas les enfants se pendre au produit ou grimper dessus. ‒ Les enfants pourraient se blesser superficiellement ou gravement.

• Si le produit tombe ou que le boîtier externe est endommagé, mettez le produit hors tension et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung. ‒ Un usage continu peut provoquer un incendie ou un choc électrique.

• Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit. ‒ Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

• Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.

• Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.

• Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.

• Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.

• Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. ‒ Toute élévation de la température interne peut provoquer un incendie.

• N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.). ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit. ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• N'utilisez pas de fumigateurs liquides contenant des substances chimiques, tels qu'un anti- moustiques ou un assainisseur d'air, à proximité du produit. ‒ Si du liquide vaporisé entre en contact avec la surface du produit ou pénètre à l'intérieur de celui-ci, il pourrait laisser des traces ou entraîner un dysfonctionnement.7 Attention

• Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. ‒ Réglez l'écran sur le mode d'économie d'énergie ou économiseur d'écran à image mobile quand vous n'utilisez pas le produit pendant une durée prolongée.

• Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.). ‒ L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.

• Appliquez la résolution et la fréquence conseillées au produit. ‒ Dans le cas contraire, votre vue pourrait être altérée.

• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support. ‒ S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.

• Regarder l'écran de trop près pendant une longue période peut altérer votre vue.

• N'utilisez pas d'humidificateurs ou de fours à proximité du produit.

• Reposez vos yeux pendant plus de5minutes ou regardez les objets à distance après1heure d'utilisation du produit.

• Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

• Stockez les petits accessoires hors de portée des enfants.

• Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support. ‒ Vous pourriez vous coincer la main ou le doigt et vous blesser. ‒ Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.

• Ne placez pas d'objets lourds sur le produit. ‒ Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé. ‒ Vous risqueriez de souffrir de troubles de l'audition. Nettoyage Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité.

Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés). N'appuyez pas sur l'écran du produit avec les mains ou d'autres objets. Vous risqueriez d'endommager l'écran.

Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés. Respectez la procédure suivante lors du nettoyage.

Mettez hors tension le produit et l'ordinateur.

Débranchez le câble d'alimentation du produit.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Essuyez le produit avec un chiffon propre, doux et sec. Pour le nettoyage, essuyez la partie extérieure du produit avec un chiffon humide entièrement déplié. ‒ N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le produit. ‒ Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

Branchez le câble d'alimentation au produit une fois le nettoyage terminé.

Mettez sous tension le produit et l'ordinateur.8 Position correcte lors de l'utilisation du produit Utilisez le produit en adoptant la position suivante:

• Redressez votre dos.

• Gardez une distance de45–50cm entre vos yeux et l'écran, et regardez légèrement vers le bas en direction de l'écran.

• Gardez vos yeux directement en face de l'écran.

• Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran.

• Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains.

• Gardez vos épaules à un angle à peu près droit.

• Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

• Faites des exercices oculaires ou clignez fréquemment des yeux afin de soulager la fatigue oculaire.9 Préparatifs Installation Fixation du socle ―Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ―Le démontage s'effectue dans l'ordre inverse du montage.

Repérez la direction de la flèche sur la base du socle. Alignez cette flèche sur la face avant du col de socle, puis insérez ce dernier en appuyant dessus du haut vers le bas. Tournez le col de socle dans le sens des aiguilles d'une montre pour le verrouiller sur la base. Soulevez légèrement le socle et vérifiez que le bouton PUSH situé en dessous fait saillie au niveau de la base.

Comme indiqué sur la figure, retirez le produit et le coussin en mousse, puis placez le produit sur la table, sa face avant orientée vers le sol.

Poussez le pied monté dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration. Assurez-vous que le socle est bien serré. Si n'a pas été entièrement abaissé, faite-le en le saisissant avec la main.10

Le montage du socle est terminé. Attention N'enlevez pas arbitrairement le film protecteur de l'écran. En cas de non respect, le service de garantie peut être limité. Séparation du col de socle de la base Soulevez légèrement le socle assemblé et appuyez sur le bouton PUSH situé sous la base. Tout en maintenant le bouton PUSH enfoncé, tournez le col de socle dans le sens inverse des aiguilles d'une montre pour le retirer. Précautions lors du déplacement du produit

• Lorsque vous déplacez le produit, tenez le par les bords ou les coins inférieurs.

• N'appliquez pas de pression directe sur l'écran.

• Ne déplacez pas le produit en le tenant par l'écran.

• Ne soulevez pas le produit à l'envers en le tenant par le socle.

• N'appuyez pas sur le produit. Vous risqueriez de l'endommager.11 Vérification de l'espace autour du produit Assurez-vous de ménager suffisamment d'espace pour garantir une bonne ventilation lorsque vous placez le produit. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, conservez suffisamment d'espace autour du produit comme indiqué sur le schéma.

L'aspect extérieur peut varier en fonction du produit. S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U 10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces) S27D70* / S32D70* / S37D70* 10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces) Ajustement de l'inclinaison et de la hauteur du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. S24D60* / S27D60* / S32D60* / S37D80* / S37D80*U S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S27D80*U / S32D80*U -2,0°(±2,0°) ~ 25,0°(±2,0°) -5,0°(±2,0°) ~ 20,0°(±2,0°) S27D70* / S32D70* S37D70* -2,0°(±2,0°) ~ 25,0°(±2,0°) -5,0°(±2,0°) ~ 25,0°(±2,0°)

• Il est possible de régler le produit en l'inclinant.

• Tenez la partie supérieure du produit et réglez l'inclinaison avec prudence.12 S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U 120,0 mm (±5,0 mm)

• L'inclinaison et la hauteur du produit peuvent être ajustées.

• Tenez la partie centrale supérieure du produit et ajustez doucement la hauteur.

• Lorsque vous ajustez la hauteur du socle, il se peut que vous entendiez du bruit. Ce bruit est généré par le glissement de la bille à l'intérieur du socle lorsque la hauteur est ajustée. Ce bruit est normal et n'indique pas un dysfonctionnement du produit. Attention

• Saisissez les côtés gauche et droit du moniteur et ajustez le pivotement.

• Saisissez la partie centrale du moniteur et ajustez la hauteur.

• Ne saisissez PAS la partie mobile du socle lorsque vous ajustez l'écran. Vous risqueriez de vous blesser la main.

• Ne posez pas d'objets autour du produit. Ces objets ou le produit pourraient être endommagés lors du réglage de la hauteur. Après avoir ajusté l'inclinaison et la hauteur du produit, si l'écran n'est pas au niveau, prenez les mesures suivantes. +3˚ -3˚

• Tenez le cadre par les deux bords latéraux et ajustez l'angle du moniteur jusqu'à ce que l'écran soit au niveau. (Veillez à ne pas tenir directement l'écran LCD.)

• L'angle du moniteur peut être ajusté de -3° à +3°. (Modèles S27D70* / S32D70* / S37D70* / S37D80* / S37D80*U uniquement.)13 Rotation du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S27D80*U / S32D80*U -92,0° (±2,0°) ~ 92,0° (±2,0°) S27D70* / S32D70* / S37D70* / S37D80* / S37D80*U -3,0° (±2,0°) ~ 3,0° (±2,0°) S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U -30,0° (±3,0°) à 30,0° (±3,0°)14 Vous pouvez faire pivoter votre produit comme indiqué ci-dessous.

• Veillez à allonger complètement le pied avant de faire pivoter le produit.

• Si vous faites pivoter le produit sans étendre complètement le pied, le coin du produit risque de heurter le sol et d'être endommagé.
• Lorsque vous pivoter le produit, veillez à ne pas l'endommager en frappant l'objet ou le socle. Verrou antivol ―Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. ―La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous aux manuels fournis avec votre dispositif antivol. Pour verrouiller un dispositif antivol:

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. Faites passer une extrémité du câble dans la boucle à l'autre extrémité. Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit. Verrouillez le dispositif antivol. ‒ Vous pouvez acheter un dispositif antivol séparément. ‒ Pour plus d'informations, reportez-vous aux manuels fournis avec votre dispositif antivol. ‒ Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.15 Spécifications du kit de montage mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant de fixer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations. S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves. Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.

• N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.

• Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.

• Ne fixez pas le produit à une inclinaison supérieure à 15degrés.

• Les dimensions standard des kits de montage mural sont présentées dans le tableau suivant. Produit Support de fixation murale Nom du modèle Spécifications des trous de vis VESA

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.16 Panneau de configuration

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Vous pouvez mettre le produit sous tension en appuyant sur le bouton , puis utilisez le Guide des touches de fonction. Le Guide des touches de fonction s'affiche quand vous appuyez sur le bouton alors que le produit est allumé. Guide des touches de fonction Touche personnalisée Voyant LED d'alimentation BAS APPUYER(ENTRER) GAUCHE <Arrière> HAUT DROITE Retour Pièces Description Utilisez ce bouton multidirectionnel pour allumer l'alimentation ou naviguer dans les menus. Voyant LED d'alimentation Ce voyant LED est l'indicateur d'état d'alimentation.

Vous pouvez sélectionner le fonctionnement de la LED d'alimentation à activer ou à désactiver sur l'écran de menu. (

• Système → Activer LED) Guide des touches de fonction Pour utiliser le Guide des touches de fonction, appuyez sur le bouton lorsque l'écran est allumé. Touche personnalisée

• La touche personnalisée permet d'accéder directement à la fonction définie dans Touche personnal..

• Système → Touche personnal. et changez la touche personnalisée. Change la source d'entrée. Un message apparaît dans l'angle supérieur gauche de l'écran si la source d'entrée a été modifiée. Source permet d'afficher le menu principal à l’écran. Pour activer ou désactiver le verrouillage de menu, passez à l'étape suivante (déplacez le bouton vers la droite) lorsque le «Menu» est affiché, puis appuyez sur le bouton vers la gauche pendant 10secondes, jusqu'à ce que l'écran de menu disparaisse. Si le verrouillage de menu est activé, les options Luminosité, Contraste, Mode Protection, Volume, Information sont disponibles. Menu Éteint le produit. Arrêt Quitte la page de menu. Retour17 Guide des touches directes

Sur l'écran du Guide des touches directes, les options de menu suivantes apparaissent lorsque l'écran du produit est allumé ou que la source d'entrée est modifiée. S24D60* / S27D60* / S32D60* / S27D70* / S32D70* / S37D70* / S27D80* / S32D80* / S37D80* Mode Protection Volume Source Mode Protection Arr. Fonctions

L'écran du Guide des touches directes s'affiche si Mode Protection est activé. (Arr., Bas, Elevée)

Quand le produit n'affiche pas le menu OSD, le bouton peut être utilisé comme indiqué ci-dessous.

• HAUT: régler le paramètre Luminosité, Contraste, Mode Protection.

• BAS: régler le paramètre Volume, Muet.

• GAUCHE/DROITE: régler le paramètre Source.

L'écran du Guide des touches directes s'affiche si Mode Protection est activé. (Arr., Bas, Elevée)

Quand le produit n'affiche pas le menu OSD, le bouton peut être utilisé comme indiqué ci-dessous.

• HAUT: régler le paramètre Luminosité, Contraste, Mode Protection.

• BAS: régler le paramètre Volume, Muet.

• DROITE: Changer de sourceUSB.

• GAUCHE: régler le paramètre Source.

• APPUYER(ENTRER): afficher des touches de fonction18 Connexion et utilisation d'un périphérique source À lire avant de connecter le produit.

Avant de connecter le produit, vérifiez la forme des deux ports des câbles de signal fournis, ainsi que la forme et l'emplacement des ports sur le produit et le dispositif externe.

Avant de connecter le produit, assurez-vous de retirer les câbles d'alimentation du produit ainsi que du dispositif externe pour empêcher tout dommage du produit dû à un court-circuit ou à une surintensité.

Après avoir correctement branché tous les câbles de signal, rebranchez les câbles d'alimentation au produit et au dispositif externe.

Une fois la connexion terminée, veillez à lire les manuels pour vous familiariser avec les fonctions du produit, les précautions et les autres informations requises pour une utilisation correcte du produit.

Les composants de connexion peuvent varier en fonction des produits.

Les ports fournis peuvent varier selon le produit.19 Ports

Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Référez-vous au produit utilisé. S24D60* / S27D60* / S32D60*S24D60*U / S27D60*U / S32D60*US27D70* / S32D70* / S37D70*S27D80* / S32D80* / S37D80*S27D80*U / S32D80*U / S37D80*U Port Description

• Connexion à un périphérique USB.

• Utilisé pour mettre à jour le logiciel.

• Connexion à un périphérique USB. Ces ports sont activés lorsqu'un PC est connecté au port utilisant un câble USB Type-B.

• Ces ports sont activés lorsqu'un PC est connecté au port utilisant un câble USB Type-C.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Permet le branchement à un périphérique de sortie audio tel qu'un casque. LAN Si un PC est connecté au moniteur à l'aide d'un câble USB Type-C, connectez un câble LAN à ce port pour connecter le PC au réseau.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Permet le branchement à un périphérique source via un câble HDMI. Permet de se connecter à un ordinateur via un câble DP. Permet de se connecter à un autre produit via un câble DP.

Modèles S24D60*U / S27D60*U / S32D60*U uniquement. Permet le branchement à un PC via un câble USB.

Ce port ne peut être relié qu'à un PC.

• Permet le branchement à un périphérique source via un câble USB Type-C. Compatible avec un câble USB de version3.0.

• Le port USB Type-C peut être connecté à un ordinateur bloc-notes ou à un appareil mobile pour le chargement.

La charge de certains appareils mobiles via le port USB Type-C peut ne pas être prise en charge en fonction des caractéristiques techniques de l'appareil mobile.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Branchez le cordon d'alimentation du produit.20 Branchement et utilisation d'un PC Sélectionnez la méthode de connexion adaptée à votre ordinateur.

Si vous connectez un périphérique source via un changeur de genre, le produit risque de ne pas fonctionner correctement, en fonction des caractéristiques du changeur de genre.

Les fonctions disponibles peuvent varier selon le modèle de produit. Reportez-vous à la page Ports pour connaître les caractéristiques techniques des ports pour chaque produit. Branchement par câble HDMI

Il est recommandé d'utiliser le câbleHDMI fourni. S'il n'est pas fourni, utilisez un câble homologué pour les connexions de câbleHDMI. Si vous utilisez un câbleHDMI non homologué, la qualité de l'image risque de se détériorer. Connexion à l'aide d'un câble DP

Il est recommandé d'utiliser le câbleDP fourni à l'achat comme accessoire. S'il n'y en avait pas, utilisez un câbleDP d'une longueur de 1,5m maximum.

Utilisez un câble DP1.2 certifié VESA ou supérieur et de son genre. Connexion à un casque ou à des écouteurs

Servez-vous du casque ou des écouteurs lorsque vous activez le son avec un câble HDMI-HDMI ou DP.

La prise du casque ou des écouteurs ne prend en charge que le type 3 conducteurs pointe-anneau- manchon (TRS). Branchement de l'alimentation Pour utiliser l'appareil, branchez le câble d'alimentation à une prise de courant et au port de l'appareil.

La tension d'entrée est adaptée automatiquement.21 Connexion de l'appareil à un ordinateur en tant que HUB USB Lorsque vous utilisez le produit en tant que concentrateur, différents périphériques source sont connectés et utilisés avec le produit simultanément.

Les noms et le nombre de ports peuvent différer en fonction du modèle. S24D60* / S27D60* / S32D60* / S27D80* / S32D80* / S37D80* S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U Utilisez le produit comme un concentrateur pour connecter le PC à de nombreux dispositifs ou réseaux.

La connexion réseau via le réseau local (LAN) est prise en charge. (Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement)

Avec certains PC, la connexion réseau via LAN peut ne pas être prise en charge. Lorsque vous utilisez le produit en tant que concentrateur, différents périphériques source sont connectés et utilisés avec le produit simultanément.

Pour détecter un dispositif USB et le faire démarrer plus vite, connectez-le au port

sur le produit. Le taux d'écriture / lecture sera affectée par le dispositif USB et votre PC.

Pour les problèmes liées à l'USB causés par le système d'exploitation, un programme d'essai ou un logiciel, veuillez contacter avec les fournisseurs concernés.

Avec le lancement de différents périphériques USB sur le marché, nous ne pouvons pas garantir que nos produits soient compatibles avec tous les périphériques USB.

Pour un disque dur externe de stockage nécessitant une alimentation externe, assurez-vous de le connecter à une source d'alimentation.

La société n'est pas responsables des problèmes ou dommages causés à un périphérique externe par l'utilisation d'un câble non agréé.

Certains produits ne respectent pas les normes USB et des dysfonctionnements du périphérique peuvent survenir.

La charge de certains appareils mobiles via le port USB Type-C peut ne pas être prise en charge en fonction des caractéristiques techniques de l'appareil mobile.22 Connexion à l'aide du câble USB Type-C S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U

Vérifiez la bande passante de votre câble USB Type-C pour voir s'il est disponible. La sortie peut ne pas être adéquate en fonction de la spécification et l'état du câble.

Ne connectez pas ou ne déconnectez pas rapidement le connecteur et le câble d'alimentation, car cela prend un certain temps.

En raison du problème de compatibilité, la fonction peut ne pas être disponible lorsqu'un dispositif Thunderbolt est connecté par un câble.

Lors du chargement avec un câble USB Type-C, un dysfonctionnement peut se produire selon le type de dispositif. Dans ce cas, utilisez le chargeur fourni ou consultez le fabricant du dispositif.

La charge de certains appareils mobiles via le port USB Type-C peut ne pas être prise en charge en fonction des caractéristiques techniques de l'appareil mobile. Branchement à un moniteur externe Connexion à l'aide d'un câble DP S24D60*U / S27D60*U / S32D60*U23 DP Out

Modèles S24D60*U / S27D60*U / S32D60*U uniquement. Sélectionnez le signal d'entrée à émettre au moniteur suivant ainsi que le mode de sortie pour simplifier la connexion et le contrôle des appareils affichés.

Avant de sélectionner le mode MST pour DP Out, assurez-vous que l'appareil prend en charge le MST (Connexion en chaîne)/HBR3 (Haut débit binaire). Des réglages incorrects peuvent occasionner un écran noir ou des incohérences entre le mode de sortie actuel et le mode de sortie sélectionné. Si vous êtes face à un écran noir, changez le mode de sortie DP Out.

La connexion MST garantit un fonctionnement normal d'un maximum de deux moniteurs, tandis que la connexion SST garantit le fonctionnement normal d'un maximum de quatre moniteurs.

La connexion DPOut (MST/SST) est compatible avec les modèles suivants uniquement: S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U. Si d'autres modèles de moniteurs sont branchés à l'aide de la connexion DPOut (MST/SST), ils risquent de ne pas fonctionner normalement.

• MST/SST: Une technologie utilisée pour connecter et envoyer divers signaux d'affichage à flux multiple. ‒ MST: Signifie transport à flux multiple. Peut transporter plusieurs flux vidéo et audio, mais nécessite la prise en charge de la capacité du lecteur de la carte graphique et de la résolution du moniteur. ‒ SST: Signifie transport à flux unique. Peut transporter uniquement une combinaison d'un flux vidéo simple et d'un flux audio simple.

• Mode DP Out: 4 modes USB Type-C:MST USB Type-C:SST DisplayPort:MST DisplayPort:SST Exécution de la fonction DP Out (MST/SST) Connexion à un ordinateur via DisplayPort MST Câble DP Câble DP PC Moniteur 1 Moniteur 2 OSD → DisplayPort:MST OSD → DisplayPort:MST Écran A Écran B SST Câble DP Câble DP PC Moniteur 1 Moniteur 2 OSD → DisplayPort:SST OSD → DisplayPort:SST Écran A Écran A

• Assurez-vous que la carte graphique prend en charge la fonction MST (connexion en chaîne). Pour vérifier ceci, visitez le site web du fabricant de la carte graphique.

• Le mode de sortie de DP Out varie en fonction des réglages de DisplayPort Ver. Lorsque Vers. DisplayPort est réglé sur 1.1, DP Out ne prend en charge que SST.

• Lors de la connexion d'un ordinateur à l'aide du câble DP, vous devez régler le mode DP Out sur «DisplayPort: MST (SST)» dans le menu OSD. (OSD – Système – DP Out - DisplayPort:MST/ DisplayPort:SST)

• À cause de la limite de la bande passante de DisplayPort Ver. 1.4, jusqu'à deux moniteurs 2560 x 1440 à 100Hz peuvent être connectés et utilisés. Mais ces caractéristiques peuvent varier en fonction du câble utilisé et des performances de la carte graphique.24

• Lorsque cette fonction est disponible, vous pouvez constater les faits suivants:écran qui clignote ou écran noir, qui dépend du type d'appareil utilisé précédemment et de la qualité du câble utilisé. Essayez d'utiliser un câble de la marque Samsung, et allez sur le site web de la carte graphique du fabricant pour vérifier et mettre à jour la version du pilote à la dernière version.

• Un câble de la marque Samsung est recommandé.

• Pour utiliser la fonctionnalité DP Out, réglez tous les moniteurs sur le même mode (p.ex. moniteur1 sur SST – moniteur2 sur SST / moniteur1 sur MST – moniteur2 sur MST).

• La fonctionnalité HDR n'est pas prise en charge dans le mode MST.

Désactivez la fonctionnalité HDR avant d'entrer dans le mode MST. Connexion d'un ordinateur via un port USB Type-C MST PC Moniteur 1 Moniteur 2 OSD → USB Type-C:MST OSD → USB Type-C:MST Écran A Écran B Câble USB Type-C Câble DP SST PC Moniteur 1 Moniteur 2 OSD → USB Type-C:SST OSD → USB Type-C:SST Écran A Écran A Câble USB Type-C Câble DP

• Assurez-vous que la carte graphique prend en charge la fonction MST (connexion en chaîne). Pour vérifier ceci, visitez le site web du fabricant de la carte graphique.

• Lors de la connexion d'un ordinateur à l'aide du câble USB Type-C, vous devez régler le mode DP Out sur «USB Type-C: MST (SST)» dans le menu OSD. (OSD – Système – DP Out - USB Type-C:MST/ USB Type-C:SST)

Le nombre de moniteurs disponibles peut varier en fonction du câble utilisé et des performances de la carte graphique.

• Lorsque cette fonction est disponible, vous pouvez constater les faits suivants:écran qui clignote ou écran noir, qui dépend du type d'appareil utilisé précédemment et de la qualité du câble utilisé. Essayez d'utiliser un câble de la marque Samsung, et allez sur le site web de la carte graphique du fabricant pour vérifier et mettre à jour la version du pilote à la dernière version.

• Un câble de la marque Samsung est recommandé.25

• Pour utiliser la fonctionnalité DP Out, réglez tous les moniteurs sur le même mode (p.ex. moniteur1 sur SST – moniteur2 sur SST / moniteur1 sur MST – moniteur2 sur MST).

• La fonctionnalité HDR n'est pas prise en charge dans le mode MST.

Désactivez la fonctionnalité HDR avant d'entrer dans le mode MST. La fonction MST n'est pas prise en charge.

Assurez-vous que le câble est connecté correctement et que le mode DP Out est correctement réglé dans le menu OSD. Reportez-vous à Exécution de la fonction DP Out (MST/SST).

Assurez-vous que la carte graphique peut prendre en charge la fonction MST (connexion en chaîne). Pour vérifier ceci, visitez le site web du fabricant de la carte graphique.

Lorsque DisplayPort Ver. est réglé sur 1.1, DP Out ne prend en charge que SST pour la source DP.

Vérifiez et assurez-vous que le réglage suivant est effectué: Faites un clic droit sur le bureau Windows → Cliquez sur Résolution d'écran (ou cliquez sur les Paramètres d'affichage de Windows 10). Assurez-vous que MST est activé: Vérifiez si la liste Plusieurs affichages est réglée sur «Étendre ces affichages». Si une valeur différente est réglée, passez à «Étendre ces affichages». Windows 7 Windows 1026 Regroupement des câbles

Branchez les câbles correspondants. Tirez sur le côté droit du SUPPORT DE SOCLE DE CÂBLE pour le retirer du support. Le côté gauche du SUPPORT DE SOCLE DE CÂBLE peut être endommagé lorsqu'il est tiré de force.

Placez les deux câbles dans le porte-câbles du support (SUPPORT DE SOCLE DE CÂBLE) pour organiser les câbles, comme indiqué sur la figure. Le montage est terminé. Définition de la résolution optimale Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat. Sélectionnez une langue sur le message d'information et réglez votre ordinateur de façon à obtenir la meilleure résolution possible.

Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'àtrois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

Si vous voulez définir la résolution optimale pour votre ordinateur. veuillez consulter la section (Questions & réponses) → «Comment puis-je modifier la résolution?» Liste des cartes graphiques qui prennent en charge le HDR10 Le HDR10 est accessible uniquement sur les systèmes Windows10 équipés de cartes graphiques qui prennent en charge la gestion des droits numériques par Play Ready 3.0 (pour le contenu HDR protégé). Utilisez les cartes graphiques répertoriées ci-dessous pour le HDR10.

• NVIDIA GeForce 1000 series ou supérieure

• AMD Radeon™ RX 400 series ou supérieure

Les cartes graphiques qui prennent en charge le décodage vidéo 10bits à accélération matérielle pour les codecs vidéo HDR sont recommandées.27 Menu Guide des touches de fonction → ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Image 2e Description Mode image Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé. Ce menu n'est pas disponible quand Mode Protection est activé. Ce menu n'est pas disponible quand Mode PIP/PBP est activé. En mode PC

• Loisirs: Qualité d'image claire et éclatante avec l'amélioration des couleurs.

• Graphique: Qualité d'image sans l'amélioration des couleurs.

• Éco: Option d'économie d'énergie de l'écran.

• Standard pour jeu: Obtenez une qualité d'image adaptée aux jeux vidéo. 2e Description Mode image • Jeu de rôle: Ce mode est optimisé pour les graphiques 3D et la messagerie instantanée sur l'écran de jeu RPG (Role Playing Game).

• RTS: Augmentez la température de couleur et le rapport de contraste pour améliorer la visibilité de l'écran RTS (Real-Time Strategy) et de la mini-carte.

• FPS: Augmentez la luminosité des zones sombres de l'écran de jeu FPS (First-Person Shooter). Ce mode augmente la visibilité de vos ennemis pendant un jeu FPS (First-Person Shooter).

• Sports: Obtenez du moniteur la luminosité et la netteté qui conviennent aux contenus sportifs.

• Original: Qualité d'image native sans l'amélioration des couleurs.

• Personnalisé: Personnalisez le contraste et la luminosité selon vos besoins.28 2e Description Mode image • RTS: Augmentez la température de couleur et le rapport de contraste pour améliorer la visibilité de l'écran RTS (Real-Time Strategy) et de la mini-carte.

• FPS: Augmentez la luminosité des zones sombres de l'écran de jeu FPS (First-Person Shooter). Ce mode augmente la visibilité de vos ennemis pendant un jeu FPS (First-Person Shooter).

• Sports: Obtenez du moniteur la luminosité et la netteté qui conviennent aux contenus sportifs.

• Original: Qualité d'image native sans l'amélioration des couleurs.

• Personnalisé: Sélectionnez ce mode pour ajuster l'image selon vos préférences.

La source d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le produit (certains modèles ne prennent pas en charge tous ces signaux). Luminosité Permet de régler la luminosité globale de l'image. (Plage: 0~50) Plus la valeur est élevée, plus l'image est lumineuse.

Ce menu n'est pas disponible quand Mode Protection est activé. Contraste Permet de régler le contraste entre les objets et l'arrière-plan. (Plage: 0~50) Une valeur plus élevée augmente le contraste; l'objet apparaît alors plus clair.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. 2e Description Mode image En mode AV Lorsque l'entrée externe est connectée via un port HDMI, DP, USBType-C et que Mode PC/AV est réglé sur AV, le Mode image propose onze paramètres d'image automatiques (Dynamique, Standard, Éco, Cinéma, Standard pour jeu, FPS, RTS, Jeu de rôle, Sports, Original et Personnalisé) prédéfinis en usine. Vous pouvez activer indifféremment Dynamique, Standard, Éco, Cinéma, Standard pour jeu, FPS, RTS, Jeu de rôle, Sports, Original ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappellera automatiquement vos paramètres personnels d'image.

Les ports pris en charge peuvent différer selon le produit.

• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.

• Standard: Sélectionnez ce mode dans un environnement lumineux.

• Éco: Option d'économie d'énergie de l'écran.

• Cinéma: Sélectionnez ce mode dans un environnement sombre. Cela économise de l'énergie et réduit la fatigue des yeux.

• Standard pour jeu: Obtenez une qualité d'image adaptée aux jeux vidéo.

• Jeu de rôle: Ce mode est optimisé pour les graphiques 3D et la messagerie instantanée sur l'écran de jeu RPG (Role Playing Game).29 2e Description Nuance coul. Sélectionnez la nuance des couleurs qui répond le mieux à vos besoins de visualisation.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Balance blancs Réglez la température de couleur de l'image afin que les éléments blancs semblent plus lumineux.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Rouge Ajustez le niveau de saturation du rouge. Plus la valeur est proche de50, plus l'intensité de la couleur est élevée. Vert Ajustez le niveau de saturation du vert. Plus la valeur est proche de50, plus l'intensité de la couleur est élevée. Bleu Ajustez le niveau de saturation du bleu. Plus la valeur est proche de50, plus l'intensité de la couleur est élevée. Réinitialiser Rétablissez les valeurs par défaut des paramètres de balance des blancs. Gamma Ajustez le niveau moyen de luminance.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. 2e Description Netteté Rend le contour des objets plus net ou plus flou. (Plage: 0~20) Une valeur élevée accentue la netteté du contour des objets.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Couleur Ajuste les niveaux de saturation des couleurs. La saturation des couleurs s'intensifie lorsque la valeur s'approche de 50.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Teinte (V/R) Ajuste le ratio entre les niveaux de teinte verte et rouge. L'augmentation des valeurs intensifie la saturation des couleurs rouge et vert.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Amél. contrastes Permet de régler automatiquement la balance du contraste afin d'éviter de fortes différences entre les zones claires et sombres.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Mappage tonal HDR Ajuste automatiquement la luminosité avec traitement du mappage tonal en fonction des informations de contenu HDR.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé.30 2e Description Temps de réponse Accélérez la vitesse de réponse de l'écran pour que la vidéo semble plus vivante et naturelle.

Utilisez le mode Standard si vous ne regardez pas de vidéo ou si vous ne jouez pas.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Format d'image Choisissez la taille et le format de l'image affichée à l'écran. En mode PC

• Auto / Large En mode AV

• 4:3 / 16:9 / Adapter à l'écran

Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit.

Vous pouvez modifier la Format d'image si les conditions suivantes sont réunies.

La source d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le produit (certains modèles ne prennent pas en charge tous ces signaux).

Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI, DP, USB Type-C et que Mode PC/AV est réglé sur AV.

Les ports pris en charge peuvent différer selon le produit. 2e Description Détail d'ombre Ajustez la luminosité des images sombres. Le niveau de détail dans les teintes noires augmente quand la valeur approche de5.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Espace de couleur

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Espace de couleur Permet de configurer les paramètres d'espace colorimétrique afin de préciser le spectre des couleurs sur votre écran. Niveau des noirs Optimisez la luminosité et le contraste de l'image HDMI en réglant le niveau de noir du signal vidéo. Dans ce cas, il est possible d'utiliser Niveau des noirs pour régler la qualité de l'image.

Cette fonction est uniquement disponible en mode HDMI.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé.

Il est possible que le Niveau des noirs ne soit pas compatible avec certains périphériques source.

La fonction Niveau des noirs est uniquement activée à une résolution AV donnée, telle que 480p à 60 Hz, 576p à 50 Hz, 720p à 60 Hz et 1080p à 60 Hz.31 2e Description Réglage de l'écran Ajustez la position de l'écran ou augmentez la qualité d'image.

• Position H: Déplacez l'écran vers la gauche ou la droite.

• Position V: Déplacez l'écran vers le haut ou le bas.

Connexion à l'aide du câble HDMI, DP, USB Type-C.

Les ports pris en charge peuvent différer selon le produit.

Ce menu est disponible uniquement lorsque l'option Format d'image est définie sur Adapter à l'écran en mode AV. Lorsqu'un signal de 480p, 576p, 720p ou 1080p est en entrée en mode AV et l'image s'affiche normalement sur le produit, sélectionnez Adapter à l'écran pour ajuster la position horizontale et la position verticale aux niveaux 0–6.

Ce menu n'est pas disponible quand Mode PIP/PBP est activé. Réinit. image Restaure tous les paramètres d’image aux réglages d’usine par défaut. Soins oculaires 2e Description Image adaptative Optimise la luminosité et fournit la meilleure qualité d'image en temps réel, en fonction des conditions d'éclairage et du contenu que vous visualisez. Luminosité minimum Réglez la luminosité minimale pour l'écran du moniteur. Cette fonction ne fonctionne que si sa valeur est inférieure à la valeur définie dans le réglage Rétroéclairage du menu Image.

Cette option est uniquement disponible lorsque la fonction Image adaptative est réglée sur Mar.. Mode Protection Permet de définir une qualité d’image optimale pour la relaxation des yeux. Lorsque l’option Mode Protection est réglée sur Mar., la lumière bleue à une longueur d’ondes d’environ 400nm diminue pour proposer la qualité d’image optimale nécessaire à la relaxation des yeux. PIP/PBP

Si le produit est configuré pour une résolution incompatible, il est possible qu'il affiche un écran anormal ou vide. Réglez sur une résolution prise en charge en vous reportant au tableau des modes de signal standard. 2e Description Mode PIP/PBP Activer ou désactiver le mode PIP/PBP. Type de mode Sélectionnez la taille et le rapport d'aspect du sous-écran.

• 8:9 | 8:9 / PIP32 2e Description Changer USB Changez de source USB dans le mode PIP/PBP.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Format d'image Choisissez la taille et le format de l'image affichée à l'écran. En mode PC

• Auto / Large En mode AV

• 4:3 / 16:9 / Adapter à l'écran

Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit.

Vous pouvez modifier la Format d'image si les conditions suivantes sont réunies.

La source d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le produit (certains modèles ne prennent pas en charge tous ces signaux).

Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI, DP, USB Type-C et que Mode PC/AV est réglé sur AV.

Les ports pris en charge peuvent différer selon le produit. Contraste Ajustez le niveau de contraste. Des valeurs proches de 50 signifient un plus grand contraste clair/foncé. 2e Description Taille de l'écran Sélectionnez la taille du sous-écran.

Cette option est disponible si Type de mode est défini sur PIP. Position écran Sélectionnez la position du sous-écran parmi les options disponibles.

Cette option est disponible si Type de mode est défini sur PIP. Source Sélectionnez la source pour chaque écran. Source du son Définissez l'écran dont vous voulez entendre le son. En mode PIP

• /33 Système 2e Description Économie d’énergie Réduisez la consommation d'énergie en ajustant les paramètres de luminosité. DP Out Sélectionnez la source d'entrée que vous voulez afficher à l'écran. La fonction MST peut ne pas être prise en charge selon la carte vidéo.

• USB Type-C(MST): Affiche l'écran d'entrée connecté au port USB Type-C comme écran d'extension sur le port de sortie DisplayPort.

• USB Type-C(SST): Affiche l'écran d'entrée connecté au port USB Type-C comme écran de duplication sur le port de sortie DisplayPort.

• DisplayPort(MST): Affiche l'écran d'entrée connecté au port DisplayPort comme écran d'extension sur le port de sortie DisplayPort.

• DisplayPort(SST): Affiche l'écran d'entrée connecté au port DisplayPort comme écran de duplication sur le port de sortie DisplayPort.

Modèles S24D60*U / S27D60*U / S32D60*U uniquement. Volume Modifiez le paramètre Volume. Config. source USB Configurez un port USB affecté à la source vidéo.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Affich. à l'écran 2e Description Transparence Vous pouvez définir la transparence des fenêtres de menus. Position

• Position H: Déplacez le menu vers la gauche ou la droite.

• Position V: Déplacez le menu vers le haut ou le bas. Langue Vous pouvez définir la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran.

Elle ne concerne pas les autres fonctions de votre ordinateur. Aff. heure Réglez la durée pendant laquelle la fenêtre du menu reste à l'écran lorsqu'elle n'est pas utilisée. Durée d'affichage Affiche le temps restant avant la disparition de la fenêtre de menus. La durée d'affichage des menus peut être définie dans les paramètres Menu. Agrandir Agrandissez la taille de la zone de menu.34 2e Description Minuterie OFF Plus Minuterie OFF

• Minuterie OFF: Activez le mode Minuterie OFF.

• Désactiver dans: Le délai de la minuterie de mise hors tension peut être défini entre1et23heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint. ‒ Cette option est uniquement disponible lorsque la fonction Minuterie OFF est réglée sur Mar..

Pour certains produits, selon le marché de leur zone géographique, la fonction Minuterie OFF est réglée pour être activée automatiquement 4 heures après la mise sous tension du produit. Cette configuration est due aux réglementations en matière d’alimentation électrique. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à

• Système → Minuterie OFF Plus et positionnez Minuterie OFF sur Arr.. Minuteur Eco

• Minuteur Eco: Activez le mode Minuteur Eco.

• Désact. éco après: Il est possible de régler l’option Minuteur Eco sur une valeur comprise entre 10 et 180minutes. Le produit est automatiquement mis hors tension une fois la période indiquée écoulée. ‒ Cette option est uniquement disponible lorsque la fonction Minuteur Eco est réglée sur Mar.. Mode PC/AV Réglez l’option Mode PC/AV sur AV. L'image affichée est plus grande. Cette option est utile notamment lorsque vous regardez un film.

Seuls les produits avec une surface d'affichage de 16:9 ou 16:10 sont pris en charge. 2e Description Vers. DisplayPort Sélectionnez la version DisplayPort à utiliser.

Si des paramètres incorrects sont définis, l'affichage de l'écran peut être vide. Dans ce cas, vérifiez les spécifications de l'appareil. Ver. port d'entrée Sélectionnez une version HDMI.

La résolution et l'appareil pris en charge peuvent différer en fonction de sa version.

Lorsque la version est modifiée, l'écran peut clignoter.

Si vous réglez le mode HDMI sur 1.4, certaines résolutions élevées peuvent ne pas être prises en charge à cause de la limitation de la bande passante du protocole HDMI 1.4.

Quand le paramètre est incorrect, un écran vide peut apparaître. Dans ce cas, vérifiez les spécifications de l'appareil.

Réglez HDMI Mode sur 1.4 si le moniteur est connecté à un périphérique HDMI, et si le moniteur n'affiche pas l'écran correctement, affiche un écran vide ou ne diffuse pas de son du tout.35 2e Description Chang. auto source+ Lorsque cette fonction est activée, une nouvelle source connectée est affichée automatiquement.

Cette fonction peut ne pas être prise en charge suivant le modèle et la région. Chang. auto source+ Lorsque cette fonction est activée, une nouvelle source connectée est affichée automatiquement. Changement USB-C En l'absence de signal, l'affichage passe automatiquement au nouveau dispositif connecté au port USB-C.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Tch Nombre répét. Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus. Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton donné. Activer LED Configurez les paramètres pour activer ou désactiver le voyant d'alimentation situé dans la partie basse du produit.

• Marche: Le voyant d'alimentation est allumé lorsque le produit est activé.

• Veille: Le voyant d'alimentation est allumé lorsque le produit est désactivé. 2e Description Accessibilité Configure les options d'accessibilité.

• SeeColors Mode: Permet aux utilisateurs ayant des problèmes de perception des couleurs de bénéficier de couleurs riches. Activez cette fonctionnalité afin de personnaliser les couleurs en fonction de vos capacités visuelles et de bénéficier de couleurs riches à l'écran.

Certains menus ne sont pas disponibles quand SeeColors Mode est utilisé.

Cette fonction peut ne pas être prise en charge selon le modèle.

• Contraste élevé: Permet d'augmenter le contraste entre le texte et l'arrière-plan dans le menu des paramètres.

• Echelle de gris: Changez la perception des couleurs à l'écran en noir et blanc.

• Inversion couleurs: Permet d'inverser les couleurs du menu Settings. Le blanc devient noir, le noir devient blanc, et les autres couleurs sont inversées selon les valeurs de couleur RGB.36 2e Description Préférence USB-C Choisissez entre la résolution élevée et la vitesse de transfert des données. Tout changement des paramètres pendant le transfert des données peut entraîner l'annulation du transfert ou la corruption des données.

• Haute résolution: Si Haute résolution est sélectionné, la résolution 3440 x 1440 à 100Hz est disponible pour l'entrée d'USB-C. Les performances des ports LAN et peuvent être limitées. Le port fonctionne comme un port USB2.0.

• Données rapides: Si Données rapides est sélectionné, la résolution 3440 x 1440 à 100Hz n'est pas disponible pour l'entrée d'USB-C. Le port fonctionne comme un port USB3.0.

Modèles S27D80*U / S32D80*U / S37D80*U uniquement. Touche personnal. Définissez la touche personnalisée pour configurer directement la fonction que vous avez choisie. Luminosité idéale Optimise la luminosité en temps réel, en fonction des conditions d'éclairage.

Cette option n'est pas disponible quand Image adaptative est réglée sur Mar.. Luminosité minimum Réglez la luminosité minimale pour l'écran du moniteur. Cette fonction ne fonctionne que si sa valeur est inférieure à la valeur définie dans le réglage Rétroéclairage du menu Image.

Cette option est uniquement disponible lorsque la fonction Luminosité idéale est réglée sur Mar.. Mode éco maximal Lorsque ce paramètre est activé, Ethernet est désactivé pour économiser l'énergie. Lorsque ce paramètre est désactivé, le PC ou ordinateur portable avec connexion USB-C peut être activé par connexion LAN.

Modèles S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement. Assistance 2e Description Diagnostic auto Effectuez ce test en cas de problème avec l'image du moniteur.

Ne mettez jamais l'appareil hors tension et ne changez pas la source d'entrée pendant l'auto-diagnostic. Si possible, essayez de ne pas interrompre le test. Mise à jour log. Mettez à jour le logiciel en utilisant un fichier de mise à jour sur votre périphérique USB.

Enregistrez le fichier de mise à jour (au format .img) que vous avez téléchargé du site Web de Samsung (http://www.samsung.com) sur un périphérique USB.

Connectez le périphérique USB au port sur le moniteur. Sélectionnez

• Assistance → Mise à jour log..

Suivez les instructions à l'écran pour procéder à la mise à jour.

Votre produit redémarrera automatiquement après la mise à jour, puis votre produit s'éteindra.

Retirez le cordon d'alimentation de la prise de courant, puis reconnectez-le après l'avoir éteint.

Pour effectuer la mise à jour du logiciel à l'aide d'un périphérique USB, commencez par formater le périphérique USB à FAT32.

Lorsque la mise à jour est effectuée par un périphérique USB, veillez à utiliser un périphérique avec une version USB 3.0 ou inférieure.

Lors de la mise à jour, assurez-vous qu'un seul fichier IMG (.img) est enregistré dans le répertoire racine.

Si le message Aucun périphérique USB détecté. Vérifiez et réessayez. s'affiche, cela est probablement dû aux raisons suivantes.37 2e Description Mise à jour log.

Aucun périphérique USB n'est connecté au port

Les fichiers sur le périphérique USB connecté ne sont pas des formats compatibles.

Aucun fichier de mise à jour valide n'a été trouvé sur le périphérique USB connecté. (Aucun fichier de mise à jour n'est enregistré dans la mémoire ou les noms de fichier sont incorrects.)

La mise à jour ne démarrera pas si le logiciel téléchargé ne correspond pas au logiciel installé sur le moniteur. Pour vérifier la cohérence du logiciel, sélectionnez

Ne mettez pas le produit hors tension tant que la mise à jour n'est pas terminée. Évitez autant que possible toute interruption pendant la mise à jour. En général, le produit revient à la version précédente si la mise à jour est interrompue.

Il est possible que la couleur à l'écran change ou clignote pendant la mise à jour USB, mais il ne s'agit pas d'un problème de moniteur. Dans la mesure où la mise à jour du logiciel s'effectue normalement, veuillez patienter jusqu'à ce que la mise à jour soit terminée. Enregistr. produit Découvrez comment enregistrer votre produit.

Cette fonction peut ne pas être prise en charge selon le modèle. Information Visualisez les informations sur les logiciels actuels. Reportez-vous à l'écran du moniteur réel. Réinitialiser tout Restaurez tous les paramètres d'usine par défaut du produit.38 Installation du logiciel Easy Setting Box Easy Setting Box permet à l'utilisateur de partager le produit en plusieurs sections. Pour installer la dernière version de l'application Easy Setting Box, téléchargez-la à partir du site Web de Samsung. (http://www.samsung.com) Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. Il se peut que l'icône Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. ―Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation L'installation de Easy Setting Box peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Caractéristiques du système Système d'exploitation Matériel

• Au moins 32Mo de mémoire

• Au moins 60 Mo d'espace disque libre sur le disque dur Installation de pilote Pour installer la dernière version du pilote du produit, téléchargez-la à partir du site Web de Samsung. (http://www.samsung.com) ―Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants.39 Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung ―Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Diagnostic du produit (Problème d'écran) Si un problème survient concernant l'écran du produit, effectuez un Diagnostic auto pour vérifier que le produit fonctionne correctement. Vérification de la résolution et de la fréquence Si une résolution qui n'est pas prise en charge (voir le Tableau des modes de signal standard) est sélectionnée, le message Mode non optimal peut apparaître pendant un court moment ou l'écran peut ne pas s'afficher correctement. ―La résolution affichée peut varier en fonction des câbles et des paramètres du système informatique. Vérifiez les éléments suivants: Attention Si le produit émet des bruits de claquement (ou de craquement). Ces bruits peuvent être dus à la contraction ou à la dilatation de composants externes ou du circuit interne du produit lors de changements de température. Ce n'est PAS un dysfonctionnement du produit et n'a aucune incidence sur la durée de vie de ce dernier. Problème d'installation Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un câble HDMI est branché au produit et à l'ordinateur. Les espaces blancs visibles sur l'écran ne sont pas liés au produit. Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI de la carte graphique. Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)40 L'image à l'écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l'écran. Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (p. 45) dans ce manuel et au menu Information sur l'appareil. Réglez Temps de réponse dans l'affichage OSD sur Rapide ou Standard en fonction de votre application et de votre utilisation.

Les fonctions disponibles sont susceptibles de varier en fonction du modèle. L'écran est trop lumineux. L'écran est trop sombre. Réglez la Luminosité et le Contraste. Les couleurs sont inadéquates. Modifiez les paramètres de Couleur. Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible. Modifiez les paramètres de Couleur. Le blanc ne l'est pas vraiment. Modifiez les paramètres de Couleur. Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1seconde. Vérifiez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. L'appareil est en mode d'économie d'énergie. Le texte est flou. Si vous utilisez un système d'exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows 10, par exemple): Allez dans Panneau de configuration → Polices → Ajuster le texte ClearType et modifiez l'option Activer ClearType. Problème d'écran Le voyant d'alimentation est éteint. L'écran ne s'allume pas. Vérifiez que le câble d'alimentation est correctement branché. Si un problème survient concernant l'écran du produit, effectuez un Diagnostic auto pour vérifier que le produit fonctionne correctement. Le message Vérifiez le branchement des câbles et les paramètres du périphérique source. apparaît. Vérifiez que le câble est correctement branché au produit. Assurez-vous que le périphérique connecté à l'appareil est sous tension. Vérifiez l'état de Mode PC/AV. (

• Système → Mode PC/AV → DisplayPort, HDMI, USB Type-C → PC ou AV.) Réglez la version HDMI ou DisplayPort connectée. (HDMI:

• Système → Ver. port d'entrée → 1.4 ou 2.0, DisplayPort:

• Système → Vers. DisplayPort → 1.1 ou 1.4 (S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U) / 1.1 ou 1.2↑ (S27D70* / S32D70* / S37D70* / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U)) Mode non optimal est affiché. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit. Modifiez la résolution et la fréquence maximales pour qu'elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (p. 45). Les images affichées à l'écran sont déformées. Vérifiez le branchement du câble avec l'appareil. L'image n'est pas nette. Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé.41 La lecture vidéo est hachée. Il est possible que la lecture soit hachée avec de gros fichiers vidéo en haute définition. Ceci peut être dû au fait que le lecteur vidéo n'est pas optimisé pour l'ordinateur utilisé. Essayez de lire le fichier à l'aide d'un autre lecteur vidéo. Lorsque le mode PIP est activé, la taille de l'écran ne s'ajuste pas à la taille définie. En fonction de la carte graphique ou du pilote de la carte graphique, il se peut que la résolution optimale ne soit pas activée automatiquement. Si vous la définissez correctement la première fois, vous ne rencontrerez pas de problème ensuite. Problème de son Il n'y a pas de son. Vérifiez à nouveau l'état du casque ou des écouteurs branchés ou réglez le volume. Vérifiez le volume. Vérifiez si le volume du produit ou du périphérique source est réglé sur muet. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son ou du logiciel de votre PC. La vidéo est disponible mais aucun son n’est émis. Aucun son n'est émis si le périphérique d'entrée est connecté à l'aide d'un câble HDMI-DVI ou un câble DVI. Connectez le périphérique à l’aide d’un câble HDMI ou DP. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.42 Questions & réponses

Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la fréquence? Pour définir la fréquence de votre carte graphique, procédez comme suit:

• Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur.

• Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence d'actualisation sous Paramètres du moniteur.

• Windows 10: Sélectionnez Paramètres → Système → Affichage → Paramètres d'affichage avancés → Afficher les propriétés de l’adaptateur → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Comment puis-je modifier la résolution?

• Windows 7: Accédez à Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Ajuster la résolution.

• Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

• Windows 10: Sous Paramètres → Système → Affichage → Paramètres d'affichage avancés, puis réglez la résolution. Comment puis-je définir le mode d'économie d'énergie?

• Windows 7: Accédez à Panneau de configuration → Apparence et personnalisation → Personnalisation → Paramètres de l'écran de veille → Options d'alimentation ou à la configuration du BIOS sur l'ordinateur.

• Windows 8(Windows 8.1): Accédez à Paramètres → Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille → Options d'alimentation ou à la configuration du BIOS sur l'ordinateur.

• Windows 10: Accédez à Paramètres → Personnalisation → Écran de verrouillage → Paramètres du délai d'expiration de l'écran → Alimentation & mise en veille ou à la configuration du BIOS sur l’ordinateur.43 Caractéristiques techniques Général Nom du modèle S24D60* / S24D60*U S27D60* / S27D60*U S32D60* / S32D60*U Taille Classe 24 (23,8 pouces / 60,4 cm) Classe 27 (26,9 pouces / 68,4 cm) Classe 32 (31,5 pouces / 80,1 cm) Surface d'affichage 526,848 mm (H) x 296,352 mm (V) 596,736 mm (H) x 335,664 mm (V) 698,112 mm (H) x 392,688 mm (V) Pas des pixels 0,2058 mm (H) x 0,2058 mm (V) 0,2331 mm (H) x 0,2331 mm (V) 0,2727 mm (H) x 0,2727 mm (V) Fréquence d'horloge maximale 410,5 MHz 410,5 MHz 410,5 MHz Nom du modèle S27D70* S32D70* S37D70* Taille Classe 27 (26,9 pouces / 68,4 cm) Classe 32 (31,5 pouces / 80,0 cm) Classe 37 (36,5 pouces / 92,7 cm) Surface d'affichage 596,736 mm (H) x 335,664 mm (V) 697,306 mm (H) x 392,234 mm (V) 808,0128 mm (H) x 454,5072 mm (V) Pas des pixels 0,1554 mm (H) x 0,1554 mm (V) 0,18159 mm (H) x 0,18159 mm (V) 0,07014 mm (H) x 0,21042 mm (V) Fréquence d'horloge maximale 597,08 MHz 597,08 MHz 597,08 MHz Nom du modèle S27D80* / S27D80*U S32D80* / S32D80*U S37D80* / S37D80*U Taille Classe 27 (26,9 pouces / 68,4 cm) Classe 32 (31,5 pouces / 80,0 cm) Classe 37 (36,5 pouces / 92,7 cm) Surface d'affichage 596,736 mm (H) x 335,664 mm (V) 697,306 mm (H) x 392,234 mm (V) 808,0128 mm (H) x 454,5072 mm (V) Pas des pixels 0,1554 mm (H) x 0,1554 mm (V) 0,18159 mm (H) x 0,18159 mm (V) 0,07014 mm (H) x 0,21042 mm (V) Fréquence d'horloge maximale 597,08 MHz 597,08 MHz 597,08 MHz44 Alimentation AC100-240V~ 50/60Hz Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Connecteurs de signal HDMI, DisplayPort, USB Type-C (Modèle S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U uniquement.) Conditions environnementales Fonctionnement Température: 10 °C à 40 °C (50 °F à 104 °F) Humidité: 10 % à 80 %, sans condensation Stockage Température: -20 °C à 45 °C (-4 °F à 113 °F) Humidité: 5 % à 95 %, sans condensation

• Plug & Play Ce produit peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le produit et l'ordinateur optimise les paramètres du produit. L'installation du produit s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

• Pixels En raison de la conception même de ce produit, il se peut que 1pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

• Les spécifications peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

• Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung.

• Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/******. Les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.

L'USB Type-C est pris en charge sur les modèles S27D80*U et S32D80*U et S37D80*U uniquement.

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la «fréquence verticale» ou «fréquence de rafraîchissement» et est mesurée en Hz.

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.

Certaines résolutions répertoriées dans le tableau ci-dessus peuvent s'avérer indisponibles en fonction des spécifications de carte graphique.48 Annexe Prise en charge des frais de service (imputables aux clients)

Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.

• Des instructions sur l’utilisation du produit sont demandées à un technicien ou celui-ci procède simplement à des réglages d’options sans démonter le produit.

• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)

• Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.

• Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.

• Le client demande des instructions sur la manière d’utiliser un autre produit de l’entreprise.

• Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.

• Le client demande l'installation du logiciel et la configuration du produit.

• Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit.

• Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé au produit est dû à l'un des facteurs suivants :

• Impact ou chute externe.

• Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.

• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.

• Refonte ou réparation du produit effectuée par le client.

• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.

• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis. Autres cas

• La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)

• Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)

Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.49 TCO CERTIFIED

Certification par un tiers conformément à la norme ISO 14024

S’applique uniquement aux modèles TCO-certified. Pour favoriser des produits informatiques durables Découvrez un produit plus durable Les produits informatiques sont associés à un large éventail de risques liés au développement durable tout au long de leur cycle de vie. Les violations des droits de l’homme sont courantes dans les usines. Des substances nocives sont utilisées à la fois dans les produits et pour leur fabrication. La durée de vie des produits est souvent courte en raison d’une mauvaise ergonomie, d’une mauvaise qualité et lorsqu’ils ne peuvent pas être réparés ou mis à niveau. Ce produit constitue un meilleur choix. Il répond à tous les critères TCO Certified, la certification de durabilité la plus complète au monde pour les produits informatiques. Merci d’avoir choisi un produit responsable, qui nous fait avancer vers un avenir plus durable. Les critères TCO Certified sont fondés sur le cycle de vie et l’équilibre entre la responsabilité sociale et environnementale. La conformité est vérifiée par des vérificateurs indépendants et agréés, spécialisés dans les produits informatiques, la responsabilité sociale ou d’autres problèmes de développement durable. La vérification est effectuée avant et après la délivrance du certificat, qui couvre toute la période de validité. Le processus comprend également la mise en place de mesures correctives dans tous les cas de non-conformités d’usine. Enfin, pour garantir l’exactitude de la certification et de la vérification indépendante, TCO Certified et les vérificateurs sont régulièrement évalués. Vous voulez en savoir plus? Lisez les informations sur TCO Certified, les documents de critères complets, les actualités et les mises à jour sur tcocertified.com. Sur le site Web, vous trouverez également notre outil de recherche de produits, qui présente une liste exhaustive et consultable de produits certifiés. Informations sur la garantie du produit

• Garantie minimale du produit incluse: 1 à 3ans

• Garantie prolongée minimale pouvant être souscrite: 2 à 4ans

• Garantie totale disponible (gratuite + prolongée): 5ans

• Coût maximal par année de garantie prolongée: moins de 15% du prix du produit

La période de garantie peut varier selon la zone géographique et le modèle. Mises à jour du logiciel Samsung garantit la disponibilité de mises à jour de sécurité, de mises à jour correctives et de mises à jour de fonctionnalités gratuites du système d’exploitation pendant au moins 5ans après la fin de sa commercialisation. Vous pouvez télécharger la dernière version du logiciel à partir de la page d’assistance Samsung.com.
