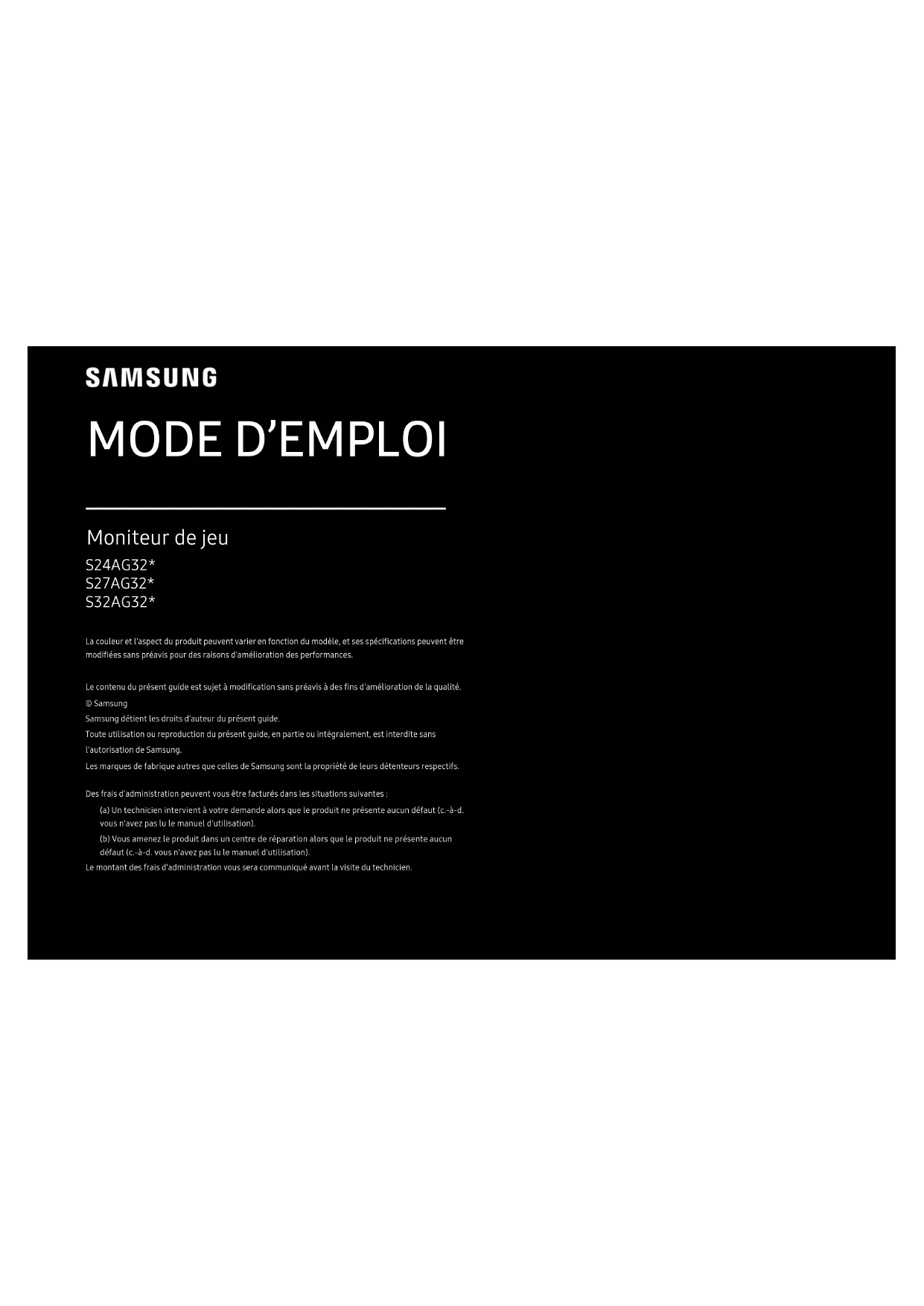

MODE D'EMPLOI SyncMaster S24AG320NM SAMSUNG

Moniteur de jeu S24AG32* S27AG32* S32AG32* La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. © SamsungSamsung détient les droits d'auteur du présent guide.Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung.Les marques de fabrique autres que celles de Samsung sont la propriété de leurs détenteurs respectifs.Des frais d'administration peuvent vous être facturés dans les situations suivantes: (a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Le montant des frais d'administration vous sera communiqué avant la visite du technicien.2 Avant utilisation du produit Consignes de sécurité 4 Électricité et sécurité 4 Installation 5 Fonctionnement 6 Nettoyage 8 Position correcte lors de l’utilisation du produit 8 Préparatifs Installation 9 Fixation du socle 9 Précautions lors du déplacement du produit 10 Vérication de l’espace autour du produit 11 Ajustement de l’inclinaison et de la hauteur du produit 11 Rotation du produit 12 Verrou antivol 13 Spécications du kit de montage mural (VESA) 13 Panneau de conguration 14 Connexion et utilisation d'un périphérique source À lire avant de connecter le produit. 15 Ports 15 Branchement et utilisation d’un PC 16 Branchement par câble HDMI 16 Connexion à l’aide d’un câble HDMI-DVI 16 Connexion à l’aide d’un câble DP 16 Connexion à un casque ou à des écouteurs 16 Branchement de l’alimentation 17 Regroupement des câbles connectés 17 Dénition de la résolution optimale 18 Menu Jeu 19 Image 21 Afch. à l’écran 23 Système 23 Information 25 Installation du logiciel Easy Setting Box 26 Restrictions et problèmes relatifs à l’installation 26 Caractéristiques du système 26 Installation de pilote 26 Table des matières3 Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung 27 Diagnostic du produit (Problème d’écran) 27 Vérication de la résolution et de la fréquence 27 Vériez les éléments suivants: 27 Questions & réponses 30 Caractéristiques techniques Général 31 Tableau des modes de signal standard 33 Annexe Prise en charge des frais de service (imputables aux clients) 35 Produit non défectueux 35 Dommage provoqué par le client 35 Autres cas 35 FreeSync (pour carte graphique AMD) 36 WEEE 37 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) 37 Table des matières4

Avant utilisation du produit Consignes de sécurité Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.ATTENTION: POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L’INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L’UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ.Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l’intérieur de ce produit.Tension CA: La tension nominale indiquée par ce symbole est une tension CA.Ce symbole indique qu’une documentation importante relative au fonctionnement et à l’entretien est fournie avec le produit.Tension CC: La tension nominale indiquée par ce symbole est une tension CC.Produit de classeII: Ce symbole indique qu’aucun raccordement de sécurité à la terre (prise de terre) n’est requis. Si ce symbole n’apparait pas sur un produit doté d’un câble électrique, le produit DOIT être connecté de façon sûre à un conducteur de protection (terre).Attention. Consulter le mode d’emploi: ce symbole avertit l’utilisateur qu’il doit consulter le manuel d’utilisation pour en savoir plus sur les informations relatives à la sécurité. Électricité et sécurité Avertissement

• N’utilisez pas de câble d’alimentation ou de che endommagé(e), ni de prise lâche.• N’utilisez pas plusieurs produits sur une même prise de courant.• Ne touchez pas la che si vous avez les mains humides.• Insérez complètement la che pour qu’elle soit bien bloquée.• Branchez la che du câble d’alimentation à une prise à la terre (appareils isolés de type 1 uniquement).• Ne pliez ni ne tirez le câble d’alimentation trop fortement. Prenez soin de ne pas laisser le câble d’alimentation sous un objet lourd.• Ne placez pas le câble d’alimentation ou le produit à proximité de sources de chaleur.• À l’aide d’un chiffon sec, nettoyez toute poussière autour des broches de la che du câble d’alimentation ou de la prise. Attention
• Ne débranchez pas le câble d’alimentation quand le produit est en cours d’utilisation.• Utilisez uniquement le câble d’alimentation fourni avec votre produit par Samsung. N’utilisez pas le câble d’alimentation avec d’autres produits.• Maintenez dégagée la prise à laquelle le câble d’alimentation est branché.

Quand un problème survient, le câble d’alimentation doit être débranché pour couper l’alimentation du produit.• Tenez la che quand vous débranchez le câble d’alimentation de la prise.5 Installation Avertissement

• Ne placez pas de bougies, d’insectifuges ou de cigarettes sur le produit. N’installez pas le produit près de sources de chaleur.

• N’installez pas le produit dans des espaces mal aérés tels qu’une bibliothèque ou un placard.

• Installez le produit à au moins10 cm du mur pour assurer une bonne aération.

• Gardez les emballages plastiques hors de portée des enfants.

Ces sacs présentent un risque d’étouffement.

• N’installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal xée, surface en pente, etc.).

S’il venait à tomber, le produit pourrait s’endommager et/ou être la cause de blessure.

L’utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

• N’installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l’humidité (gouttes d’eau, etc.), à l’huile ou à la fumée.

• N’exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.

La durée de vie du produit pourrait s’en trouver réduite, ou un incendie pourrait se déclencher.

• N’installez pas le produit à portée de jeunes enfants.

Le produit pourrait tomber et blesser des enfants.

• Les huiles comestibles, telles que l’huile de soja, peuvent endommager ou déformer le produit. N’installez pas le produit dans une cuisine ou à proximité d’un comptoir de cuisine. Attention

• Ne faites pas tomber le produit quand vous le déplacez.

• Ne posez pas le produit sur sa face avant.

• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.

S’il venait à tomber, le produit pourrait s’endommager et/ou être la cause de blessure.

N’installez le produit que sur des meubles ou étagères de taille adéquate.

• Posez délicatement le produit.

Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Toute installation du produit dans un endroit inhabituel (tel qu’un lieu exposé à de grandes quantités de poussière ne, à des substances chimiques, à des températures extrêmes ou à beaucoup d’humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d’endroit.

• Avant de monter l’appareil, posez-le sur une surface plane et stable, de telle façon que l’écran soit orienté vers le bas.

• Dans la même série, la couleur peut varier en fonction de la taille.6 Fonctionnement Avertissement

• Une tension élevée est présente dans le produit. N’essayez jamais de démonter, réparer ou modier le produit par vous-même.

Contactez le Centre de service clientèle Samsung pour toute réparation.

• Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d’alimentation inclus.

• Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d’alimentation et contactez le Centre de service clientèle Samsung.

• Ne laissez pas les enfants se pendre au produit ou grimper dessus.

Les enfants pourraient se blesser superciellement ou gravement.

• Si le produit tombe ou que le boîtier externe est endommagé, mettez le produit hors tension et débranchez le câble d’alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

Un usage continu peut provoquer un incendie ou un choc électrique.

• Ne laissez pas d’objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.

Le produit ou l’objet lourd pourrait tomber si des enfants tentaient d’atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

• Au cours d’un orage, éteignez le produit et débranchez le câble d’alimentation.

• Ne faites pas tomber d’objets sur le produit et ne générez aucun impact.

• Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d’alimentation.

• En cas de détection d’une fuite de gaz, ne touchez ni le produit, ni la che du câble d’alimentation. De plus, aérez immédiatement la zone.

• Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d’alimentation.

• N’utilisez ni ne conservez de pulvérisateur combustible ou de substance inammable à proximité du produit.

• Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.

Toute élévation de la température interne peut provoquer un incendie.

• N’insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d’objets facilement inammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d’entrée/sortie, etc.)..

Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d’alimentation si de l’eau ou d’autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• Ne placez pas d’objets contenant du liquide (vases, pots, bouteilles, etc.) ou d’objets métalliques sur le produit.

Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d’alimentation si de l’eau ou d’autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.7 Attention

• Si vous laissez une image xe afchée à l’écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.

Réglez l’écran sur le mode d’économie d’énergie ou économiseur d’écran à image mobile quand vous n’utilisez pas le produit pendant une durée prolongée.

• Débranchez le câble d’alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).

L’accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.

• Appliquez la résolution et la fréquence conseillées au produit.

Dans le cas contraire, votre vue pourrait être altérée.

• Ne pas mettre ensemble plusieurs adaptateurs CA/CC.

• Retirer le sac plastique de l’adaptateur CA/CC avant de l’utiliser.

• Ne laissez pas d’eau entrer dans l’adaptateur CA/CC et ne le mouillez pas.

Un choc électrique ou un incendie pourrait en résulter.

Évitez d’utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige.

Faire attention à ne pas mouiller l’adaptateur CA/CC lors du nettoyage du sol.

• Ne pas mettre l’adaptateur CA/CC à proximité d’appareils de chauffage.

Ces substances pourraient provoquer un incendie.

• Conserver l’adaptateur CA/CC dans une zone bien aérée.

• Si vous placez l’adaptateur CA/CC accroché avec le cordon d’alimentation vers le haut, de l’eau ou d’autres substances étrangères pourraient entrer dans l’Adaptateur et provoquer un dysfonctionnement dans l’Adaptateur. Assurez-vous de reposer l’adaptateur CA/CC à plat sur une table ou sur le sol.

• Ne tenez pas le produit à l’envers et ne le déplacez pas en le tenant par le support.

S’il venait à tomber, le produit pourrait s’endommager ou provoquer des dommages corporels.

• Regarder l’écran de trop près pendant une longue période peut altérer votre vue.

• N’utilisez pas d’humidicateurs ou de fours à proximité du produit.

• Reposez vos yeux pendant plus de5minutes ou regardez les objets à distance après1heure d’utilisation du produit.

• Ne touchez pas l’écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

• Stockez les petits accessoires hors de portée des enfants.

• Faites attention lorsque vous réglez l’angle du produit.

Vous pourriez vous coincer la main ou le doigt et vous blesser.

Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu’un.

• Ne placez pas d’objets lourds sur le produit.

Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.

Vous risqueriez de souffrir de troubles de l’audition.8 Nettoyage Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidicateur à ultrasons est utilisé à proximité.

Contactez votre centre de service clientèle Samsung le plus proche si l’intérieur du produit doit être nettoyé (des frais de service seront facturés). N’appuyez pas sur l’écran du produit avec les mains ou d’autres objets. Vous risqueriez d’endommager l’écran.

Procédez avec soin lors du nettoyage, car il est facile de rayer l’écran et l’extérieur des LCD perfectionnés. Respectez la procédure suivante lors du nettoyage.

Mettez hors tension le produit et l’ordinateur.

Débranchez le câble d’alimentation du produit.

Tenez le câble d’alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Essuyez le produit avec un chiffon propre, doux et sec. Pour le nettoyage, essuyez la partie extérieure du produit avec un chiffon humide entièrement déplié.

N’appliquez aucun agent de nettoyage contenant de l’alcool, des solvants ou des tensioactifs sur le produit.

Ne pulvérisez pas d’eau ou de détergent directement sur le produit.

Branchez le câble d’alimentation au produit une fois le nettoyage terminé.

Mettez sous tension le produit et l’ordinateur. Position correcte lors de l’utilisation du produit Utilisez le produit en adoptant la position suivante:

• Redressez votre dos.

• Gardez une distance de45–50cm entre vos yeux et l’écran, et regardez légèrement vers le bas en direction de l’écran.

• Gardez vos yeux directement en face de l’écran.

• Ajustez l’angle pour que la lumière ne se reète pas sur l’écran.

• Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains.

• Gardez vos épaules à un angle à peu près droit.

• Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

• Faites des exercices oculaires ou clignez fréquemment des yeux an de soulager la fatigue oculaire.9

Préparatifs Installation Fixation du socle — Le démontage s’effectue dans l’ordre inverse du montage.

Mettez le pied dans le connecteur du pied, dans le sens indiqué sur l’illustration. Vériez que le connecteur du pied est correctement branché.Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu’il soit solidement xé. Poussez le pied monté dans le corps de l’appareil, dans le sens de la èche, comme le montre l’illustration.

Fixez le couvercle décoratif dans le sens de la èche et tournez-le dans le sens des aiguilles d’une montre selon le repère.Redressez le moniteur comme indiqué sur l’illustration.Une fois le socle installé, placez le produit en position verticale.AttentionN’enlevez pas arbitrairement le lm protecteur de l’écran. En cas de non respect, le service de garantie peut être limité.10 Précautions lors du déplacement du produit

• Lorsque vous déplacez le produit, tenez le par les bords ou les coins inférieurs.

• N’appliquez pas de pression directe sur l’écran.

• Ne déplacez pas le produit en le tenant par l’écran.

• Ne soulevez pas le produit à l’envers en le tenant par le socle.

• N’appuyez pas sur le produit. Vous risqueriez de l’endommager.11 Vérication de l’espace autour du produit Assurez-vous de ménager sufsamment d’espace pour garantir une bonne ventilation lorsque vous placez le produit. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l’installation du produit, conservez sufsamment d’espace autour du produit comme indiqué sur le schéma.

L’aspect extérieur peut varier en fonction du produit. 10 cm (3.93 inches) 10 cm (3.93 inches) 10 cm (3.93 inches) 10 cm (3.93 inches) 10 cm (3.93 inches) Ajustement de l’inclinaison et de la hauteur du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécications sont communiquées sous réserve de modications sans préavis dans le but d’améliorer la qualité. -5.0° (±2.0°) ~ 20.0° (±2.0°) 0 ~ 120.0 mm (±5.0 mm)

• L’inclinaison et la hauteur du produit peuvent être ajustées.

• Tenez la partie centrale supérieure du produit et ajustez doucement la hauteur.

• Le réglage de la hauteur dispose d’une certaine tolérance. Respectez cette tolérance lors du réglage de la hauteur du produit. (3,93 pouces)(3,93 pouces)(3,93 pouces)(3,93 pouces)(3,93 pouces) -5,0° (±2,0°) ~ 20,0° (±2,0°) 0 ~ 120,0 mm (±5,0 mm)12 Rotation du produit — La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécications sont communiquées sous réserve de modications sans préavis dans le but d’améliorer la qualité. -15.0° (±2.0°) ~ 15.0°(±2.0°) -2.0° (±2.0°) ~ 92.0° (±2.0°) Vous pouvez faire pivoter votre produit comme indiqué ci-dessous.

• Veillez à allonger complètement le pied avant de faire pivoter le produit.

• Si vous faites pivoter le produit sans étendre complètement le pied, le coin du produit risque de heurter le sol et d’être endommagé.

• Ne faites pas pivoter le produit dans le sens inverse des aiguilles d’une montre. Le produit pourrait être endommagé.

• Lorsque vous pivoter le produit, veillez à ne pas l’endommager en frappant l’objet ou le socle. -15,0° (±2,0°) ~ 15,0° (±2,0°) -2,0° (±2,0°) ~ 92,0° (±2,0°)13 Verrou antivol — Un verrou antivol vous permet d’utiliser le produit en toute sécurité, même dans les lieux publics. — La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d’informations, reportez-vous aux manuels fournis avec votre dispositif antivol. Pour verrouiller un dispositif antivol:

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu’un bureau.

Faites passer une extrémité du câble dans la boucle à l’autre extrémité.

Insérez le dispositif antivol dans l’emplacement antivol situé à l’arrière du produit.

Verrouillez le dispositif antivol. – Vous pouvez acheter un dispositif antivol séparément. – Pour plus d’informations, reportez-vous aux manuels fournis avec votre dispositif antivol. – Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne. Spécications du kit de montage mural (VESA) — Installez votre support mural sur un mur solide perpendiculaire au sol. Avant de xer le support mural sur des surfaces autres que des plaques de plâtre, veuillez contacter votre revendeur le plus proche pour plus d’informations. Si vous installez le produit sur un mur incliné, il peut tomber et entraîner de graves blessures. Les kits de montage mural Samsung contiennent un manuel d’installation détaillé et toutes les pièces nécessaires à l’assemblage sont fournies.

• L’utilisation de vis d’une longueur supérieure à la longueur standard risque d’endommager les composants internes du produit.

• La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécications.

• N’utilisez pas de vis non conformes aux normes VESA. Ne xez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d’éventuels dommages matériels ou corporels résultant de l’utilisation de vis inadaptées ou de la xation d’un support mural/de bureau en exerçant une pression trop forte.

• La société décline toute responsabilité quant à d’éventuels dommages matériels ou corporels résultant de l’utilisation d’un kit de montage mural différent de celui spécié ou d’une installation sans assistance.

• Pour xer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur.

• Veillez à utiliser un kit de montage mural conforme aux normes.

• Pour installer le moniteur à l’aide d’un support mural, détachez le support de base du moniteur. Nom du modèle Spécications des trous de vis VESA (A * B) en millimètres

Vis standard Quantité Wall mount bracket Product S24AG32* S27AG32* S32AG32* 100,0 x 100,0 8,5 ~ 10 mm M4 4 — N’installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.

Support de xation muraleProduit14 Panneau de conguration

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécications sont communiquées sous réserve de modications sans préavis dans le but d’améliorer la qualité. Function Key Guide JOG Button Power LED LEFT RIGHT PRESS(ENTER) DOWN(FRONT) UP(REAR) Pièces Description Bouton JOG Bouton multidirectionnel qui facilite la navigation. Voyant LED d’alimentation Ce voyant LED est l’indicateur d’état d’alimentation.

Vous pouvez sélectionner le fonctionnement de la LED d’alimentation à activer ou à désactiver sur l’écran de menu. ( -> Système -> Activer LED) Guide des touches de fonction Pour utiliser le Guide des touches de fonction, appuyez sur le bouton JOG quand l’écran est allumé.

Lorsque le produit n’afche pas le menu OSD, le bouton JOG peut être utilisé comme ci-dessous.

Haut ou bas: Modiez les paramètres de Luminosité, Contraste et Netteté.

Gauche ou droite: Modiez le paramètre Volume.

APPUYEZ (ENTRÉE): L’élément sélectionné sera appliqué. Source Change la source d’entrée. Un message apparaît dans l’angle supérieur gauche de l’écran si la source d’entrée a été modiée. Menu permet d’afcher le menu principal à l’écran. Mode économiseur d’œil Active le Mode économiseur d’œil. Arrêt Éteint le produit. Retour Quitte la page de menu. Guide des touches de fonction Voyant LED d’alimentation HAUT (ARRIÈRE) DROITE GAUCHE APPUYER(ENTRER) Bouton JOG BAS (AVANT)15 À lire avant de connecter le produit.

Avant de connecter le produit, vériez la forme des deux ports des câbles de signal fournis, ainsi que la forme et l’emplacement des ports sur le produit et le dispositif externe. Avant de connecter le produit, assurez-vous de retirer les câbles d’alimentation du produit ainsi que du dispositif externe pour empêcher tout dommage du produit dû à un court-circuit ou à une surintensité. Après avoir correctement branché tous les câbles de signal, rebranchez les câbles d’alimentation au produit et au dispositif externe. Une fois la connexion terminée, veillez à lire les manuels pour vous familiariser avec les fonctions du produit, les précautions et les autres informations requises pour une utilisation correcte du produit. Pour exploiter au maximum les spécications de nos produits, vériez celles de la version du câble que vous utilisez.

Les composants de connexion peuvent varier en fonction des produits.

Les ports fournis peuvent varier selon le produit. Ports

Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécications sont communiquées sous réserve de modications sans préavis dans le but d’améliorer la qualité. Référez-vous au produit utilisé.S32AG32* S24AG32* / S27AG32* Port Description DC14V/DC19V Se connecte à l’adaptateur AC/DC.Permet le branchement à un périphérique de sortie audio tel qu’un casque ou des écouteurs.Connexion à un périphérique source à l’aide d’un câble HDMI ou HDMI- DVI. Permet de se connecter à un ordinateur via un câble DP.SERVICE Utilisez une clé USB pour effectuer l’actualisation du logiciel.

Connexion et utilisation d'un périphérique source16 Branchement et utilisation d’un PC Sélectionnez la méthode de connexion adaptée à votre ordinateur. Branchement par câble HDMI

Il est recommandé d’utiliser le câbleHDMI fourni. S’il n’est pas fourni, utilisez un câble homologué pour les connexions de câbleHDMI. Si vous utilisez un câbleHDMI non homologué, la qualité de l’image risque de se détériorer. Connexion à l’aide d’un câble HDMI-DVI

La fonction audio n’est pas prise en charge si l’appareil source est connecté à l’aide du câble HDMI-DVI.

La résolution optimale peut ne pas être disponible avec un câble HDMI-DVI. Connexion à l’aide d’un câble DP

Il est recommandé d’utiliser le câbleDP fourni à l’achat comme accessoire. S’il n’y en avait pas, utilisez un câbleDP d’une longueur de 1,5m maximum.

Utilisez un câble DP1.2 certié VESA ou supérieur et de son genre. Connexion à un casque ou à des écouteurs

Servez-vous du casque ou des écouteurs lorsque vous activez le son avec un câble HDMI-HDMI ou DP.

La prise du casque ou des écouteurs ne prend en charge que le type 3 conducteurs pointe- anneau-manchon (TRS).17 Branchement de l’alimentation S32AG32*S24AG32* / S27AG32* Connecter le câble d’alimentation à l’adaptateur CA/CC. Ensuite, connectez l’adaptateur AC/DC au port DC14V/DC 19V à l’arrière du produit. Puis, connectez le câble d’alimentation à la prise de courant. Appuyez sur le bouton JOG au bas du produit pour le mettre sous tension.

La tension d’entrée est adaptée automatiquement. Regroupement des câbles connectés

Branchez les câbles correspondants. Tirez sur le côté droit du SUPPORT DE SOCLE DE CÂBLE pour le retirer du support. Le côté gauche du SUPPORT DE SOCLE DE CÂBLE peut être endommagé lorsqu’il est tiré de force. Placez les deux câbles dans le porte-câbles du support (SUPPORT DE SOCLE DE CÂBLE) pour organiser les câbles, comme indiqué sur la gure.Le montage est terminé.18 Dénition de la résolution optimale Un message d’information relatif à la dénition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l’achat. Sélectionnez une langue sur le message d’information et réglez votre ordinateur de façon à obtenir la meilleure résolution possible.

Si vous n’avez pas choisi la résolution optimale, le message apparaîtra jusqu’àtrois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

Si vous souhaitez dénir la résolution optimale pour votre ordinateur, veuillez consulter la section (Questions & réponses) → «Comment puis-je modier la résolution?»

Vous pouvez modier la fréquence de rafraîchissement en fonction de la résolution de l’écran en sélectionnant Jeu → Fréqu. rafraîch. dans le menu OSD.

Pour activer la fréquence de rafraîchissement maximale, réglez FreeSync Premium sur Activé ou réglez la Fréquence de rafraîchissement sur 165 Hz.

Ce menu n’est disponible que lorsque Taux de rafraîchissement est réglé sur 165 Hz. (en mode Port D’afchage).19

Menu Guide des touches de fonction → — Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécications sont communiquées sous réserve de modications sans préavis dans le but d’améliorer la qualité. Jeu 2e 3e Description Fréqu. rafraîch. Modiez la fréquence de rafraîchissement de l’écran. Une fréquence de rafraîchissement plus élevée permet de réduire la fatigue oculaire.

• DisplayPort: 60 Hz / 120 Hz / 144 Hz / 165 Hz HDMI: 60 Hz / 120 Hz / 144 Hz — Cette option n’est pas disponible lorsque FreeSync Premium. — La modication du Taux de rafraîchissement peut provoquer un scintillement de l’écran, selon la carte graphique du PC. — La fonction est disponible dans un PC équipé de la carte graphique qui permet de modier le taux de rafraîchissement. — Il n’est pas disponible dans les appareils (par exemple, les appareils AV) avec des taux de rafraîchissement xes. Si la fonction est appliquée, l’écran peut avoir un dysfonctionnement. — Si la fonction Taux de rafraîchissement est utilisée et que le texte afché sur l’écran du PC semble ou ou corrompu, résolvez le problème en modiant la résolution de l’écran du PC sur la résolution recommandée. Temps de réponse Accélérez le taux de réponse du panneau pour rendre la vidéo plus vive et naturelle. — Il est préférable de régler le Temps de réponse sur Standard ou sur Plus rapide lorsque vous ne regardez pas un lm ou un jeu. — Cette option n’est pas disponible lorsque FreeSync Premium est déni sur Activé. — Lorsque le Mode image est réglé sur Dynamique ou que le Mode économiseur d’œil est réglé sur Activé, le menu Le plus rapide (MBR) est désactivé. — Le menu Le plus rapide (MBR) n’est disponible que lorsque le taux de rafraîchissement est déni sur 144 Hz et 165 Hz. FreeSync Premium La technologie FreeSync permet de supprimer l’effet de déchirement de l’image sans le décalage et le temps d’attente habituellement associés. La technologie FreeSync est disponible lors de l’utilisation d’une carte graphique AMD avec la solution FreeSync. Pour plus d’informations, consultez la page FreeSync (pour carte graphique AMD).20 2e 3e Description Taille de l’écran — FreeSync Premium

4:3 16:9 Adapter à l’écran

— Mode PC/AV est réglé sur AV — FreeSync Premium Égaliseur noir

— Mode économiseur d’oeil — Mode Image est réglé sur Mode Cinéma — Mode Image est réglé sur le mode Contraste Dynamique — AV Point de visée virtuel Désactivé: Point de visée virtuel Désactivé

Réinitialiser la position21 Image 2e 3e Description Mode image Ce menu permet d’obtenir une qualité d’image optimale pour l’environnement dans lequel le produit sera utilisé.

Ce menu n’est pas disponible quand Mode Protection est activé. En mode PC

• Personnalisé: permet de personnaliser les paramètres de l’écran.

• FPS: Augmentez la luminosité des zones sombres de l’écran de jeu FPS (First-Person Shooter). Ce mode augmente la visibilité de vos ennemis pendant un jeu FPS (First-Person Shooter).

• RTS: Augmentez la température de couleur et le rapport de contraste pour améliorer la visibilité de l’écran RTS (Real-Time Strategy) et de la mini-carte.

• Jeu de rôle: Ce mode est optimisé pour les graphiques 3D et la messagerie instantanée sur l’écran de jeu RPG (Role Playing Game).

• AOS: Augmentez le rapport de contraste pour obtenir une qualité d’image optimisée pour l’écran de jeu AOS (Aeon Of Strife).

• Cinéma: Obtenez la luminosité et la netteté des moniteurs qui conviennent à la lecture de contenu vidéo et DVD.

• Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste. En mode AV Lorsque l’entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est réglé sur AV, la fonction Mode image dispose de quatre paramètres d’image (Dynamique, Standard, Cinéma et Personnalisé) prédénis en usine. Vous pouvez activer indifféremment le Dynamique, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappellera automatiquement vos paramètres personnels d’image.

• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu’en mode Standard.

• Standard: Sélectionnez ce mode dans un environnement lumineux.

• Cinéma: Sélectionnez ce mode dans un environnement sombre. Cela économise de l’énergie et réduit la fatigue des yeux.

• Personnalisé: Sélectionnez ce mode pour ajuster l’image selon vos préférences.

La fonction Mode image est uniquement activée à une résolution AV donnée, telle que 720P à 60 Hz et 1080P à 60 Hz. Luminosité Permet de régler la luminosité globale de l’image. (Plage: 0~100) Plus la valeur est élevée, plus l’image est lumineuse.

Ce menu n’est pas disponible quand Mode Protection est activé.

Ce menu n’est pas disponible lorsque le Temps de réponse est déni sur le mode Le plus rapide (MBR).22 2e 3e Description Contraste Permet de régler le contraste entre les objets et l’arrière-plan. (Plage: 0~100) Une valeur plus élevée augmente le contraste; l’objet apparaît alors plus clair.

Ce menu n’est pas disponible lorsque Mode Image est réglé sur le mode Cinéma, Contraste Dynamique. Netteté Rend le contour des objets plus net ou plus ou. (Plage: 0~100) Une valeur élevée accentue la netteté du contour des objets.

Ce menu n’est pas disponible si Mode image est déni sur le mode Cinéma ou Contraste Dynam.. Couleur Réglez la teinte de l’écran.

• Rouge: Ajustez le niveau de saturation du rouge. Plus la valeur est proche de100, plus l’intensité de la couleur est élevée.

• Vert: Ajustez le niveau de saturation du vert. Plus la valeur est proche de100, plus l’intensité de la couleur est élevée.

• Bleu: Ajustez le niveau de saturation du bleu. Plus la valeur est proche de100, plus l’intensité de la couleur est élevée.

• Nuance coul.: Sélectionnez la nuance des couleurs qui répond le mieux à vos besoins de visualisation.

Lorsque l’entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est déni sur AV (720P à 60Hz,1080P à 60Hz et 2160P à 60Hz), Nuance coul. dispose de quatre paramètres de température des couleurs (Froide, Normal, Chaude et Personnalisé).

• Gamma: Ajustez le niveau moyen de luminance.

Ce menu n’est pas disponible quand Mode Protection est activé.

Ce menu n’est pas disponible lorsque Mode Image est réglé sur Mode Cinéma.

Ce menu n’est pas disponible quand Contraste Dynam. est activé.

La fonction Couleur n’est activée qu’à une certaine résolution AV, telle que 720P @ 60 Hz et 1080P @ 60 Hz. Niveau des noirs Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l’image (contraste/couleur, niveau de noir, etc.) peut se dégrader en fonction du périphérique source connecté. Dans ce cas, il est possible d’utiliser Niveau des noirs pour régler la qualité de l’image.

• Normal: Sélectionnez ce mode en cas de non-dégradation du rapport de contraste.

• Bas: Sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-dégradation du rapport de contraste.

Cette fonction est uniquement disponible en mode HDMI.

Il est possible que le Niveau des noirs ne soit pas compatible avec certains périphériques source.

La fonction Niveau des noirs est uniquement activée à une résolution AV donnée, telle que 720P à 60 Hz, 1080P à 60 Hz et 2160P à 60 Hz.

Ajustez l’option Niveau des noirs car la qualité d’image peut varier en fonction du périphérique externe. Mode Protection Permet de dénir une qualité d’image optimale pour la relaxation des yeux. TÜV Rheinland « Low Blue Light Content » est une certication pour les produits qui répondent aux exigences de niveaux de lumière bleue inférieurs. Lorsque le Mode économiseur d’oeil est sur “Activé”, la lumière bleue dont la longueur d’onde est d’environ 400 nm diminuera et fournira une qualité d’image optimale adaptée à la relaxation des yeux. Dans le même temps, le niveau de lumière bleue est inférieur à celui des paramètres par défaut, et il a été testé par le TÜV Rheinland et certié car il répond aux exigences des normes TÜV Rheinland « Low Blue Light Content ».23 Afch. à l’écran 2e 3e Description Langue Vous pouvez dénir la langue des menus.

Une modication du paramètre linguistique est appliquée uniquement au menu à l’écran.

Elle ne concerne pas les autres fonctions de votre ordinateur. Aff. heure Le menu OSD disparaîtra automatiquement si le menu n’est pas utilisé pendant une période de temps spéciée. L’heure d’afchage est une fonction permettant de spécier l’heure à laquelle vous souhaitez que le menu OSD disparaisse. Système 2e 3e Description Volume Réglez le paramètre Volume à l’aide du bouton GAUCHE/DROITE.

Pour activer la fonction Muet, accédez à l’écran de contrôle Volume, puis utilisez le bouton JOG pour déplacer le focus vers le bas. Pour désactiver la fonction Muet, accédez à l’écran de contrôle Volume, puis augmentez ou diminuez le réglage Volume. Econ. énergie Plus La fonction Économiser plus réduit la consommation d’énergie en contrôlant le courant électrique utilisé par le panneau du moniteur.

Ce menu n’est pas disponible quand Mode Protection est activé.

• Arr.: Désactivez la fonction Econ. énergie Plus.

• Auto: La consommation d’électricité est automatiquement réduite de 10% environ par rapport au réglage actuel. (Le niveau de réduction de la consommation électrique dépend de la luminosité de l’écran.)

• Faible: La consommation électrique sera réduite de 25 % par rapport au réglage par défaut.

• Élevé: La consommation électrique sera réduite de 50 % par rapport au réglage par défaut.24 2e 3e Description Minuterie OFF Plus Minuterie OFF Minuterie OFFMinuterie OFF Désactiver dans

Minuterie OFF est réglée sur Mar.

Minuterie OFF est réglée pour être activée

Système Minuterie OFF PlusMinuterie OFF sur Arr Minuteur Eco Minuteur EcoMinuteur Eco Désact. éco aprèsDésact. éco après

Minuteur Eco est réglée sur Mar Mode PC/AV Mode PC/AV sur AV

Si le produit est en mode HDMI, DisplayPortVériez le branchement des câbles et les paramètres du périphérique source. SystèmeMode PC/AVHDMI, DisplayPortPC ou AV

Mode PC/AV sur AV Détection de source Tch Nombre répét. Accélération, 1 sec ou 2 secPas de répétition, une commande ne répond

2e 3e Description Mise à jour log. Mettez à jour le logiciel en utilisant un chier de mise à jour sur votre périphérique USB.

Sauvegardez le chier de mise à jour (au format .bin ou .img) que vous avez téléchargé du site Web de Samsung (http:// www.samsung.com/sec) sur un appareil de stockage USB.

Connectez le périphérique USB au port SERVICE, sur le moniteur. Sélectionnez → Assistance → Mise à jour log..

Suivez les instructions à l’écran pour procéder à la mise à jour.

Votre produit redémarrera automatiquement après la mise à jour, puis votre produit s’éteindra.

Retirez le cordon d’alimentation de la prise de courant, puis reconnectez-le après l’avoir éteint.

Pour effectuer la mise à jour du logiciel à l’aide d’une clé USB, commencez par formater la clé USB à FAT32.

Lors de la mise à jour, assurez-vous qu’un seul BIN (.bin) est enregistré dans le repertoire racine.

Lors des mises à jour, enregistrez le chier. Bin ou un chier, téléchargé depuis le site web de Samsung, dans le répertoire racine.

Si le message Aucun chier de mise à jour trouvé sur votre périphérique USB. Vériez votre périphérique USB et réessayez. s’afche, cela est probablement dû aux raisons suivantes.

Aucune clé USB n’est connectée au port SERVICE.

Les chiers sur la clé USB connectée ne sont pas des formats compatibles.

Aucun chier de mise à jour valide n’a été trouvé sur la clé USB connectée. (Aucun chier de mise à jour n’est enregistré dans la mémoire ou les noms de chier sont incorrects.)

Ne mettez pas le produit hors tension tant que la mise à jour n’est pas terminée. Évitez autant que possible toute interruption pendant la mise à jour. En général, le produit revient à la version précédente si la mise à jour est interrompue.

Il est possible que la couleur à l’écran change ou clignote pendant la mise à jour USB, mais il ne s’agit pas d’un problème de moniteur. Dans la mesure où la mise à jour du logiciel s’effectue normalement, veuillez patienter jusqu’à ce que la mise à jour soit terminée. Réinitialiser tout Restaurez tous les paramètres d’usine par défaut du produit. Information Afcher les informations sur le logiciel actuel. Se référer à l’écran du moniteur reel.26

Installation du logiciel Easy Setting Box Easy Setting Box permet à l’utilisateur de partager le produit en plusieurs sections. Pour installer la dernière version de l’application Easy Setting Box, téléchargez-la à partir du site Web de Samsung (http://www.samsung.com).

Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l’ordinateur après l’installation.

Il se peut que l’icône Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l’appareil.

Si l’icône de raccourci ne s’afche pas à l’écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l’installation L’installation de Easy Setting Box peut être inuencée par la carte graphique, la carte mère et l’environnement réseau. Caractéristiques du système Système d’exploitation Matériel

• Au moins 32Mo de mémoire

• Au moins 60 Mo d’espace disque libre sur le disque dur Installation de pilote Pour installer la dernière version du pilote du produit, téléchargez-la à partir du site Web de Samsung (http://www.samsung.com).

Vous pouvez dénir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants.27

Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung — Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Diagnostic du produit (Problème d’écran) Si un problème survient concernant l’écran du moniteur, effectuez Diagnostic auto pour vérier que le moniteur fonctionne correctement. Vérication de la résolution et de la fréquence Si une résolution qui n’est pas prise en charge (voir le Tableau des modes de signal standard) est sélectionnée, le message Mode non optimal peut apparaître pendant un court moment ou l’écran peut ne pas s’afcher correctement. — La résolution afchée peut varier en fonction des câbles et des paramètres du système informatique. Vériez les éléments suivants: Attention Si le produit émet des bruits de claquement (ou de craquement).Ces bruits peuvent être dus à la contraction ou à la dilatation de composants externes ou du circuit interne du produit lors de changements de température.Ce n’est PAS un dysfonctionnement du produit et n’a aucune incidence sur la durée de vie de ce dernier. Problème d’installation (mode PC) Des espaces vides apparaissent sur les quatre côtés de l’écran lorsqu’un câble HDMI ou HDMI-DVI est branché au produit et à l’ordinateur.Les espaces blancs visibles sur l’écran ne sont pas liés au produit.Ils sont provoqués par l’ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l’écran dans les paramètres HDMI ou DVI de la carte graphique.Si le menu relatif aux paramètres de la carte graphique n’inclut pas d’option permettant de régler la taille de l’écran, effectuez une mise à niveau du pilote de la carte graphique.(Pour plus d’informations sur le réglage de l’écran, contactez le fabricant de la carte graphique ou de l’ordinateur.)28 Problème d’écran Le voyant d’alimentation est éteint. L’écran ne s’allume pas. Vériez que le câble d’alimentation est correctement branché. Si un problème survient concernant l’écran du moniteur, effectuez Diagnostic auto pour vérier que le moniteur fonctionne correctement. Le message Vériez le branchement des câbles et les paramètres du périphérique source. apparaît. Vériez que le câble est correctement branché au produit. Si le moniteur est en mode HDMI ou DisplayPort, appuyez sur le bouton JOG pour afcher l’écran du Guide des touches de fonction et sélectionnez

• Système → Mode PC/AV → HDMI, DisplayPort → PC ou AV. Mode non optimal est afché. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit. Modifiez la résolution et la fréquence maximales pour qu’elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (p. 33). Les images afchées à l’écran sont déformées. Vériez le branchement du câble avec l’appareil. L’image n’est pas nette. Retirez tous les accessoires (câble d’extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé. L’image à l’écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l’écran. Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l’appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (p. 33) dans ce manuel et au menu Information sur l’appareil. Réglez Temps de réponse dans l’affichage OSD sur Rapide ou Standard en fonction de votre application et de votre utilisation. L’écran est trop lumineux. L’écran est trop sombre. Réglez la Luminosité et le Contraste. Les couleurs sont inadéquates. Modiez les paramètres de Couleur. Les couleurs afchées ne sont pas nettes ou une distorsion des couleurs est perceptible. Modiez les paramètres de Couleur. Le blanc ne l’est pas vraiment. Modiez les paramètres de Couleur. Aucune image n’est visible sur l’écran et le voyant d’alimentation clignote toutes les 0,5 à 1seconde. Vériez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l’écran précédent. L’appareil est en mode d’économie d’énergie. Le texte est ou. Si vous utilisez un système d’exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows 10, par exemple): Allez dans Panneau de conguration → Polices → Ajuster le texte ClearType et modiez l’option Activer ClearType. La lecture vidéo est hachée. Il est possible que la lecture soit hachée avec de gros chiers vidéo en haute dénition. Ceci peut être dû au fait que le lecteur vidéo n’est pas optimisé pour l’ordinateur utilisé. Essayez de lire le chier à l’aide d’un autre lecteur vidéo.29 Problème de son Il n’y a pas de son. Vériez à nouveau l’état du casque ou des écouteurs branchés et/ou réglez le volume. Vériez le volume. Vériez si le volume du produit ou du périphérique source est réglé sur muet. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l’ordinateur ou de votre logiciel. La vidéo est disponible mais aucun son n’est émis. Aucun son n’est émis si le périphérique d’entrée est connecté à l’aide d’un câble HDMI-DVI. Connectez le périphérique à l’aide d’un câble HDMI ou DP. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l’ordinateur, faites-le réparer.30 Questions & réponses

Comment puis-je modier la fréquence?

Panneau de conguration → Apparence et personnalisation → Afchage → Résolution d’écran → Paramètres avancés → ÉcranFréquence de rafraîchissement sous Paramètres du moniteur Paramètres → Panneau de conguration → Apparence et personnalisation → Afchage → Résolution d’écran → Paramètres avancés → ÉcranFréquence d’actualisation sous Paramètres du moniteur Paramètres → Système → Afchage → Paramètres d’afchage avancés → Afcher les propriétés de l’adaptateur → ÉcranFréquence de rafraîchissement sous Paramètres du moniteur Comment puis-je modier la résolution? Panneau de conguration → Apparence et personnalisation → Afchage → Résolution d’écran → Ajuster la résolution Paramètres → Panneau de conguration → Apparence et personnalisation → Afchage → Ajuster la résolution Paramètres → Système → Afchage → Paramètres d’afchage avancés Comment puis-je dénir le mode d’économie d’énergie? Panneau de conguration → Apparence et personnalisation → Personnalisation → Paramètres de l’écran de veille → Options d’alimentation

Paramètres → Panneau de conguration → Apparence et personnalisation → Personnaliser → Paramètres de l’écran de veille → Options d’alimentation ou à la

Paramètres → Personnalisation → Écran de verrouillage → Paramètres du délai d’expiration de l’écran → Alimentation & mise en veille31

Caractéristiques techniques Général Nom du modèle S24AG32* S27AG32* S32AG32* Taille Classe 24 (23,8 pouces / 60,4 cm) Classe 27 (27 pouces / 68,4 cm) Classe 32 (31,5 pouces / 80,1 cm) Surface d’afchage 525,89 mm (H) x 295,81 mm (V) 596,736 mm (H) x 335,664 mm (V) 698,4 mm (H) x 392,85 mm (V) Pas des pixels 0,2739 mm (H) x 0,2739 mm (V) 0,3108 mm (H) x 0,3108 mm (V) 0,36375 mm (H) x 0,36375 mm (V) Fréquence d’horloge maximale 384,144 MHz Alimentation AC100-240V~ 50/60Hz Sur la base de la tension CA de l’adaptateur. Pour la tension CC du produit, reportez-vous à l’étiquette du produit. Connecteurs de signal HDMI, DisplayPort Conditions environnementales Fonctionnement Température: 10 °C – 40 °C (50 °F – 104 °F) Humidité: 10 % – 80 %, sans condensation Stockage Température: -20 °C – 45 °C (-4 °F – 113 °F) Humidité: 5 % – 95 %, sans condensation32

• Plug & Play Ce produit peut être installé et utilisé avec n’importe quel système compatible Plug & Play. L’échange de données bidirectionnel entre le produit et l’ordinateur optimise les paramètres du produit. L’installation du produit s’effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d’installation si vous le souhaitez.

• Pixels En raison de la conception même de ce produit, il se peut que 1pixel par million (ppm) apparaisse plus clair ou plus sombre sur l’écran LCD. Cela n’a aucune incidence sur les performances du produit.

• Les spécications ci-dessus peuvent être modiées sans avis préalable dans le but d’améliorer la qualité.

• Pour les spécications détaillées de l’appareil, veuillez visiter le site Web de Samsung.

• Sans scintillement La technologie sans scintillement réduit le scintillement de l’écran pour une expérience de visionnement plus confortable.

• Pour accéder à l’enregistrement du modèle dans la base EPREL: (1) Allez à l’adresse https://eprel.ec.europa.eu (2) Relevez la référence du modèle sur l’étiquette énergétique du produit et saisissez-la dans le champ de recherche (3) Les informations sur l’étiquetage énergétique du modèle s’afchent

• Vous pouvez accéder directement aux informations concernant le produit via l’adresse https://eprel.ec.europa.eu/qr/##### (n° d’enregistrement) Le numéro d’enregistrement gure sur l’étiquette énergétique apposée sur votre produit.33 Tableau des modes de signal standard Nom du modèle S24AG32* / S27AG32* / S32AG32* Synchronisation (Spécications PANNEAU) Fréquence verticale 48 ~ 165 Hz Résolution Résolution optimale 1920 x 1080 @ 144 Hz (HDMI) 1920 x 1080 @ 165 Hz (DP) Résolution maximale 1920 x 1080 @ 144 Hz (HDMI) 1920 x 1080 @ 165 Hz (DP) Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l’écran s’ajustera automatiquement. Dans le cas d’un signal différent, il se peut que l’écran n’afche aucune image alors que le voyant d’alimentation est allumé. Dans ce cas, modiez les paramètres conformément au tableau suivant, en vous reportant au mode d’emploi de la carte graphique. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) Port

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l’écran. Le nombre réciproque d’un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s’appelle la «fréquence verticale» ou «fréquence de rafraîchissement» et est mesurée en Hz.

En raison de la nature même de l’écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d’écran an de garantir une qualité d’image optimale. La dénition d’une résolution autre que celle qui est spéciée peut entraîner une dégradation de la qualité d’image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.35

Annexe Prise en charge des frais de service (imputables aux clients) — Même si une demande d’intervention est effectuée pendant la période de garantie, la visite d’un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.

• Des instructions sur l’utilisation du produit sont demandées à un technicien ou celui-ci procède simplement à des réglages d’options sans démonter le produit.

• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau laire, etc.)

• Le produit est réinstallé ou d’autres appareils ont été connectés après la première installation du produit.

• Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.

• Le client demande des instructions sur la manière d’utiliser un autre produit de l’entreprise.

• Le client demande des instructions sur la manière d’utiliser le réseau ou un autre programme de l’entreprise.

• Le client demande l’installation du logiciel et la conguration du produit.

• Le technicien de maintenance est chargé d’éliminer / de nettoyer la poussière ou d’autres matières étrangères à l’intérieur du produit.

• Le client demande une autre installation après l’achat d’un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé au produit est dû à l’un des facteurs suivants :

• Impact ou chute externe.

• Utilisation de matériaux ou d’un produit vendu séparément non recommandé(s) par Samsung.

• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.

• Refonte ou réparation du produit effectuée par le client.

• Utilisation d’une tension inappropriée ou de connexions électriques non autorisées.

• Précautions ou avertissements indiqués dans le manuel d’utilisation non suivis. Autres cas

• La défaillance du produit résulte d’une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)

• Tous les composants consommables sont épuisés. (batterie, encre, lumières uorescentes, tête, vibrateur, lampe, ltre, ruban, etc.) — Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d’utilisation au préalable.36 FreeSync (pour carte graphique AMD) La technologie FreeSync permet de supprimer l’effet de déchirement de l’image sans le décalage et le temps d’attente habituellement associés. Cette fonction élimine le déchirement et le décalage de l’image pendant les parties. Elle permet d’améliorer votre expérience de jeu. Les éléments de menu FreeSync afchés sur le moniteur peuvent varier, selon le modèle du moniteur et la compatibilité avec la carte graphique AMD.

• Arr.: Désactivez FreeSync.

• Mar.: Activez la fonction FreeSync des cartes graphiques AMD. Il est possible que des clignotements intermittents se produisent lorsque vous jouez à des jeux. Appliquez la résolution optimale lors de l’utilisation de FreeSync. Pour connaître la méthode de réglage de la fréquence de rafraîchissement, veuillez consulter la section Questions & réponses → Comment puis-je modier la fréquence? — La fonction FreeSync est uniquement disponible dans le mode HDMI ou le mode DisplayPort. Servez-vous du câble HDMI/DP fourni par le fabricant lorsque vous utilisez FreeSync. — Si la fonction FreeSync est en cours d’utilisation et que le texte afché sur l’écran du PC semble ou ou corrompu, résolvez le problème en changeant la résolution de l’écran du PC pour la résolution recommandée. Si vous utilisez la fonction FreeSync pendant que vous jouez, les symptômes suivants peuvent se produire:

• L’écran peut clignoter en fonction du type de carte graphique, des paramètres des options de jeu ou de la vidéo en cours de lecture Essayez les actions suivantes : diminuez les valeurs des paramètres du jeu, modiez le mode FreeSync Premium actuel sur Désactivé ou visitez le site Web d’AMD pour vérier la version de votre pilote graphique et le mettre à jour avec le Le dernier.

• Pendant que vous utilisez la fonction FreeSync, l’écran peut scintiller en raison d’une variation de la fréquence de sortie depuis la carte graphique.

• La vitesse de réponse peut varier pendant les parties, en fonction de la résolution. Une résolution plus élevée réduit généralement la vitesse de réponse.

• La qualité sonore du moniteur peut être dégradée. — Si vous rencontrez des problèmes lors de l’utilisation de la fonction, contactez un centre de services Samsung. — Si vous modiez la résolution de l’écran alors que la fonction est activée, l’écran peut s’éteindre par intermittence à cause de la carte graphique. Réglez FreeSync Premium sur Désactivé et modiez la résolution — Cette fonction n’est pas disponible sur les appareils (par ex. appareils AV) ne possédant pas de carte graphique AMD. Si la fonction est appliquée, l’écran peut présenter des dysfonctionnements. Les modèles indiqués dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut uniquement être utilisé avec certains modèles spéciques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge: Assurez-vous d’installer les derniers pilotes graphiques ofciels d’AMD prenant en charge FreeSync. — Pour connaître les autres modèles de cartes graphiques AMD qui prennent en charge la fonctionnalité FreeSync, rendez-vous sur le site Web ofciel de la marque AMD. — Sélectionnez FreeSync Premium Off si vous utilisez une carte graphique d’un autre fabricant. — Lors de l’application de la fonction FreeSync via l’e câble HDMI, il se peut que le fonctionnement échoue en raison de la limite de bande passante de certaines cartes graphiques AMD.

• Radeon™ R9/R7 200 series (à l’exception de R9 270/X, R9 280/X)37 WEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
