MODE D'EMPLOI 720T SAMSUNG

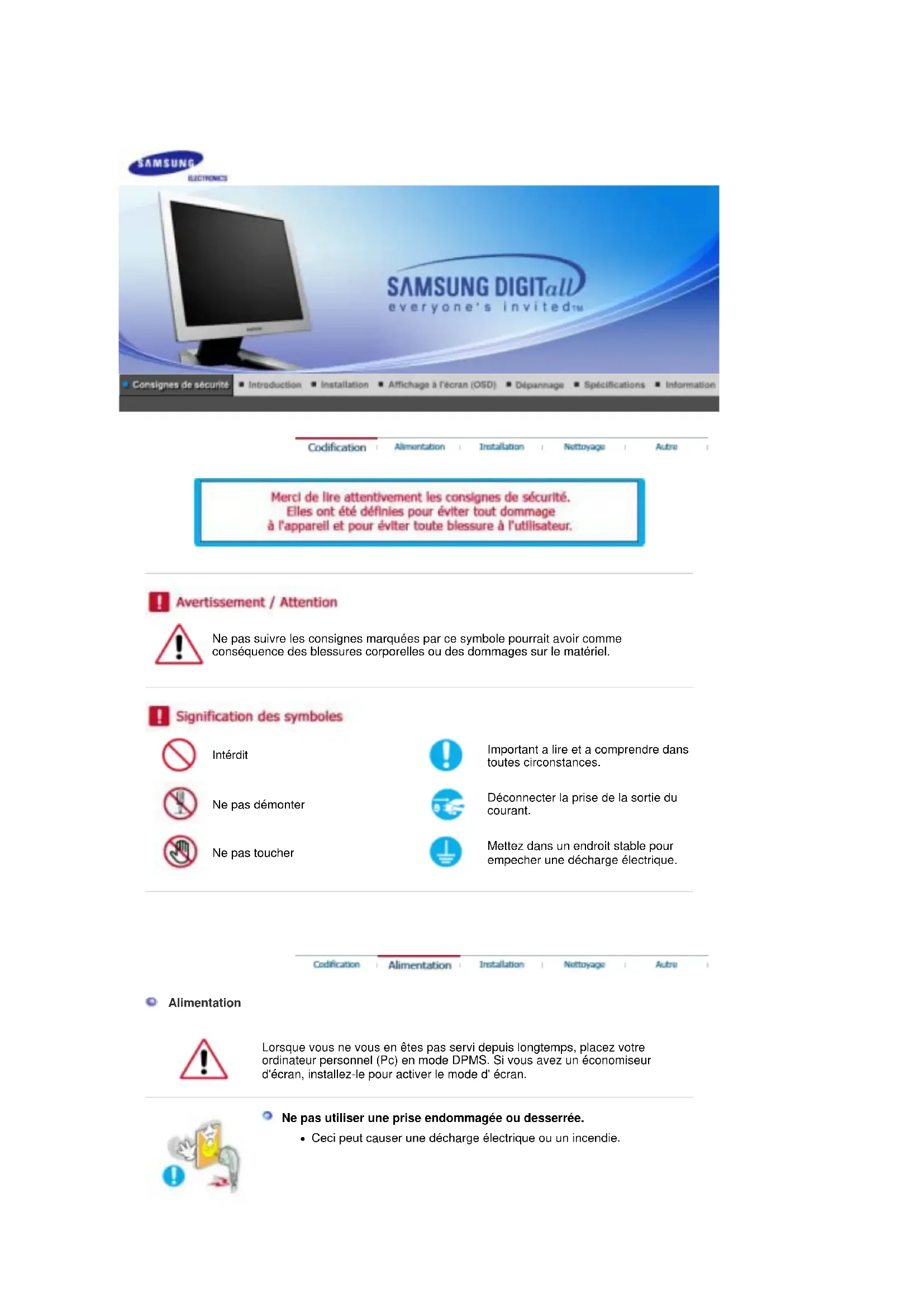

SyncMaster 720B/720T/920TNe pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel. Intérdit Important a lire et a comprendre dans toutes circonstances. Ne pas démonter Déconnecter la prise de la sortie du courant. Ne pas toucher Mettez dans un endroit stable pour empecher une décharge électrique. Alimentation Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran. Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie.Ne pas débrancher une prise en la tirant par son cordon.

Ceci peut causer une décharge électrique ou un incendie. Utiliser uniquement des prises correctement reliées à la terre. z Un sol inadapté peut causer un choc électrique ou un incendie. Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur ces deux éléments. Cela pourrait provoquer des dommages. z Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Ne pas brancher trop multiprises ou de cordons à une même prise.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant. Installation Mettez votre moniteur dans un endroit peu humide et non poussiéreux. z Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur. Ne pas faire tomber le moniteur si vous le déplacez.

Ceci peut endommager le moniteur ou blesser les utilisateurs. Ne pas faire tomber le moniteur si vous le déplacez.

Le moniteur peut causer des dommages en tombant.Placer le moniteur sur une surface plane et stable. z Il peut être ainsi abîmé ou cassé. Ne pas utiliser le moniteur sans son support. z La surface de TFT-LCD peut ainsi être abîmée. L'installation du support mural doit être réalisée par un installateur professionnel. z Un personnel non qualifié pourrait se blesser lors de l'installation. z Utilisez uniquement le matériel d'installation spécifié dans le mode d'emploi. Laissez suffisamment d'espace entre le produit et le mur pour autoriser une ventilation appropriée.

Une mauvaise ventilation peut provoquer une élévation de la température intérieure et donner lieu à un incendie. Nettoyage Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide. Ne pas pulvériser le détergent directement sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie. Utiliser le détergent recommandé avec un chiffon doux. Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec. z Un connecteur sale peut causer une décharge électrique ou un incendie.Prenez contact avec le Centre de Service ou le Centre Clientèle pour procéder au nettoyage de l'intérieur tous les ans.

L'intérieur du produit doit rester propre. L'accumulation de poussières à l'intérieur du produit pendant une longue période peut provoquer un dysfonctionnement ou un incendie. Autres Ne pas retirer le couvercle (ou l'arrière). Aucune pièce ne peut être réparée par l’utilisateur. z Ceci peut causer un choc électrique ou un incendie. z Demander cette opération à un personnel de service qualifié. Déconnecter le moniteur s’il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituels. Contactez votre revendeur ou service agréé.

Ceci peut causer une décharge électrique ou un incendie. Veillez à ne pas introduire d'eau dans le moniteur ou l'exposer à la moisissure. z Cela peut gêner son fonctionnement ou provoquer un incendie.

Éviter plus particulièrement d'utiliser votre moniteur près d'une source d'eau ou à l'extérieur s'il venait à neiger ou à pleuvoir. Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et débranchez la prise de courant. z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

Contactez ensuite le Centre d'Assistance. Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue. z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie. Ne pas essayer de déplacer le moniteur en tirant sur le cordon d’alimentation ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le cordon d’alimentation ou sur le câble vidéo.

Ceci peut causer un choc électrique, un incendie ou des bléssures. Ne pas couvrir les ouvertures du moniteur. z Une mauvaise ventilation peut causer une panne ou un incendie. Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur. z Cela peut gener son fonctionnement ou provoquer un incendie.

Si un corps étranger venait a tomber dans le moniteur, débranchez la prise électrique et contacter le Centre d'Assistance. . Ne pas utiliser ou stocker des substances inflammables près du moniteur. z Ceci peut causer une explosion ou un incendie. Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures. Ne pas insérer d'objets métalliques tels que des ustensiles, fils de fer ou forets ou toute autre chose pouvant facilement prendre feu telles que des morceaux de papier ou des allumettes, dans les aérations, les prises des écouteurs ou les ports A/V du moniteur. z Cela peut gener son fonctionnement ou provoquer un incendie. z Contactez le Centre d'Assistance si un corps étranger/objet venait a tomber dans le moniteur. Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée. Faites attention lors du réglage du support.

Forcer peut faire basculer ou tomber le moniteur, pouvant blesserRéglez la résolution et la fréquence aux niveaux appropriés à votre modele. z Des niveaux de résolution et de fréquence qui ne sont pas adaptés peuvent abîmer votre vue. 15 pouces - 1024 X 768 17,19 pouces - 1280 X 1024 Veillez à ce que l'adaptateur ne soit pas en contact avec de l'eau et qu'il ne soit pas humide. z Cela peut gêner son fonctionnement ou provoquer un incendie.

N'utilisez l'adaptateur au bord de l'eau ou à l'extérieur surtout s'il pleut ou qu'il neige. z Veillez à ce que l'adaptateur ne soit pas mouillé lors du nettoyage du sol avec de l'eau. Eloignez tous les adaptateurs électriques. z Risques d'incendie. Eloignez l'adaptateur électrique de toute autre source de chaleur.

Risques d'incendie. Retirez le sachet plastique de l'adaptateur électrique avant l'emploi.

Risques d'incendie. Maintenez toujours les adaptateurs électriques dans un lieu convenablement aéré. Lorsque vous utilisez des écouteurs, maintenez le volume à un niveau correct. z Un volume trop important peut abîmer votre ouïe. Maintenez une distance correcte entre vos yeux et l'écran du moniteur.

Etre régulierement trop près du moniteur peut abîmer votre vue.Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur. N'utilisez pas le moniteur dans un endroit où il pourrait être exposé à de fortes vibrations.

L'exposition à de fortes vibrations peut provoquer un incendie et raccourcir la vie du moniteur. Lorsque vous déplacez le moniteur, éteignez-le et débranchez le cordon d'alimentation. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

Un câble non débranché peut être endommagé et occasionner un incendie ou un choc électrique.Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils man

ues choses, contactez votre vendeu

Déballage Moniteur Manual Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'Utilisateur, Pilote du Moniteur, logiciel Natural Color, logiciel MagicTune™,

Pro Câble Fil électri

tateur -DC SyncMaster 720BPour le modèle Multimedia (Option) modèle Multimedia câbles son Façade Bouton Menu[ ] Ouvre le menu OSD. Également utilisé pour sortir du menu OSD ou pour revenir au menu précédent. Bouton de MagicBright

MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matiere de luminosité et de clarté deux fois supérieure a celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des six options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright™ qui sont situés a l'avant du moniteur.1) Personnalisé Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

: Luminosité normale Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

: Luminosité moyenne Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

Pour regarder des images animées comme celles d'un jeu.

Pour regarder des émissions, comme du sport.

: Luminosité élevée Pour regarder des films, comme un DVD ou un CD vidéo. >>Cliquez ici pour voir une animation. Bouton Brightness

Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Bouton Entrée/Entrer

Pour sélectionner le menu d'affichage à l'écran OSD. Bouton de Auto "Auto" permet au monteur de régler sor-meme le signal vidéo en entrée. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur. Indicateur d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance. Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment. arrière(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.) Connexion Vidéo Connexion PC (15 broches D-SUB) Comment débrancher un câble Arrivée d’alimentation (CC 14V) Cet équipement peut être utilisé avec une source de 90 à 264 V. (La tension est automatiquement ajustée grâce à l'adaptateur.) Connexion son Audio (modèle Multimedia /Option) Connexion son AudioVoir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils man

ues choses, contactez votre vendeu

Déballage Moniteur Manual Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'Utilisateur, Pilote du Moniteur, logiciel Natural Color, logiciel MagicTune™,

Pro Câble Fil électri

tateur -DC SyncMaster 720T/920TPour le modèle Multimedia (Option) modèle Multimedia câbles son Façade Bouton Menu[ ] Ouvre le menu OSD. Également utilisé pour sortir du menu OSD ou pour revenir au menu précédent. Bouton de MagicBright

MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matiere de luminosité et de clarté deux fois supérieure a celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des six options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright™ qui sont situés a l'avant du moniteur.1) Personnalisé Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

: Luminosité normale Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

: Luminosité moyenne Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

Pour regarder des images animées comme celles d'un jeu.

Pour regarder des émissions, comme du sport.

: Luminosité élevée Pour regarder des films, comme un DVD ou un CD vidéo. >>Cliquez ici pour voir une animation. Bouton Brightness

Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Bouton Entrée/Entrer

Touche Source Pour sélectionner le menu d'affichage à l'écran OSD. / Quand vous enfoncez la touche Source, sélectionnez ensuite le signal Vidéo lorsque l'affichage à l'écran (OSD) est inactif. (Quand le bouton Source est maintenu enfoncé pour changer le mode du signal d’entrée, un message apparaît au centre de l'écran et affiche le mode précédemment sélectionné – analogique ou digital.) Note :si vous sélectionnez le mode Numérique, vous devez connecter votre moniteur à la carte graphique avec un port numérique utilisant le câble DVI.) Bouton de Auto "Auto" permet au monteur de régler sor-meme le signal vidéo en entrée. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur. Indicateur d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance. Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment. arrière(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.) Connexion Vidéo Connexion PC (15 broches D-SUB) Connexion PC (DVI) Comment débrancher des câbles Arrivée d’alimentation (CC 14V) Cet équipement peut être utilisé avec une source de 90 à 264 V. (La tension est automatiquement ajustée grâce à l'adaptateur.) Connexion son Audio (modèle Multimedia /Option) Connexion son AudioVoir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. 2-1. Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur. 2-2. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub. 2-3. Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. SyncMaster 720BSu

ivotant Instalación de Pivot Pro Attention : Lorsque le moniteur tourne, son coin risque de toucher le plan de travail. Basculez le moniteur vers l'arrière de plus de 45 degrés puis faites-le tourner. Si vous faites autrement, vous risquez d'endommager le moniteur. Remplacement du support Vendu séparément

Kit d’installation murale

Kit d’installation murale

(Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.) REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à lanorme VESA.

1. Interface de montage

(1)(2) Pliez le support du moniteur. Tournez-le de telle sorte que la partie à laquelle le câble est connecté soit tournée vers le bas. Fixez le support VESA à la partie inférieure du support. Alignez les orifices du support avec ceux du support VESA et fixez ce dernier en vissant fermement les quatre vis.

3. Fixer le moniteur au mur

(1)(2) Attention : Le support est en aluminium. Veillez à ce qu'il ne soit ni griffé ni rayé. Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous.

1. Insérez CD dans le pilote CO-ROM.

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

5. L'installation du Pilote Moniteur est terminée.

1. Insérez CD dans le pilote CO-ROM.

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

4. Si vous pouvez voir la fenetre

"Message" suivante, cliquez le bouton "Continue Anyway" . Ensuite cliquez le bouton de "OK" button. Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.*Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage.5. L'installation du Pilote Moniteur est terminée. http://www.samsung-monitor.com/. Windows XP | Windows 2000 |Windows Me |Windows NT | Linux Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les con signes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. z Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) Système d'Opération de Microsoft

1. Insérez CD dans le pilote CO-ROM.

"Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème"

"Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé"

"Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote" .5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant"

"Ne pas chercher, Je vais…" et cliquez "Suivant" . Ensuite, cliquez "Avoir disques"

"Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant"

8. Si vous pouvez voir la fenetre

"Message" suivante, cliquez le bouton "Continue de toute façon" . Ensuite cliquez le bouton de "Finir" .Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage. http://www.samsung-monitor.com/

9. Cliquez le bouton

"Fin" et puis cliquez le bouton "OK" continuellement.

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces éta

1. Choisissez le bouton "OK" dans la fenetre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenetre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse

choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré. Veuillez arreter l'installation. Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes.9. Choisissez votre modele de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le meme bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer". Système d'Opération de Microsoft

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis

cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond a ce que

vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez a choisir le bouton "fermer" et le bouton "OK" jusqu' a ce que vous fermiez la boîte

de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.) Système d'Opération de Microsoft

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

2. Dans la fenetre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis cliquez

sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et

"Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement apres

avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur). Note : S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établisque vous trouverez dans ce guide. Système d'Opération de Linux Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxieme écran apres avoir exécuté le fichier de

2. Le troisieme écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer

la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la

fréquence directement)

9. Entrez "le nom du modele de votre moniteur". Cette information ne va pas affécter l'éxecution

10. Vous avez "fini" de paramétré votre ordinateur.

"Exécuter" X-Window apres avoir installé les autres périphériques.Couleur naturelle Programme du Logiciel "Couleur naturelle" L'un des problemes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques a celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce probleme. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les memes couleurs que les images du moniteur. Comment installer le logiciel Couleur Naturelle Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable) Comment supprimer le programme logiciel de la Couleur Naturelle Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur [Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. 2-1. Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur. 2-2. Utilisation d'un connecteur D-Sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le port DVI en arrière de votre moniteur. 2-3. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub. 2-4. Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. SyncMaster 720T/920TSu

ivotant Instalación de Pivot Pro Attention : Lorsque le moniteur tourne, son coin risque de toucher le plan de travail. Basculez le moniteur vers l'arrière de plus de 45 degrés puis faites-le tourner. Si vous faites autrement, vous risquez d'endommager le moniteur. Remplacement du support Vendu séparément

Kit d’installation murale

Kit d’installation murale

(Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.)REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à la norme VESA.

1. Interface de montage

)(2) Pliez le support du moniteur. Tournez-le de telle sorte que la partie à laquelle le câble est connecté soit tournée vers le bas. Fixez le support VESA à la partie inférieure du support. Alignez les orifices du support avec ceux du support VESA et fixez ce dernier en vissant fermement les quatre vis.

3. Fixer le moniteur au mur

)(2) Attention : Le support est en aluminium. Veillez à ce qu'il ne soit ni griffé ni rayé. Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous.

1. Insérez CD dans le pilote CO-ROM.

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

5. L'installation du Pilote Moniteur est terminée.

1. Insérez CD dans le pilote CO-ROM.

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

4. Si vous pouvez voir la fenetre

"Message" suivante, cliquez le bouton "Continue Anyway" . Ensuite cliquez le bouton de "OK" button.5. L'installation du Pilote Moniteur est terminée. Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.*Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage. http://www.samsung-monitor.com/. Windows XP | Windows 2000 |Windows Me |Windows NT | Linux Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les con signes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous.

1. Insérez CD dans le pilote CO-ROM.

"Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème"

"Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé" .4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote"

"Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant"

"Ne pas chercher, Je vais…" et cliquez "Suivant" . Ensuite, cliquez "Avoir disques"

"Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant" .8. Si vous pouvez voir la fenetre "Message" suivante, cliquez le bouton "Continue de toute façon" . Ensuite cliquez le bouton de "Finir"

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage. http://www.samsung-monitor.com/

9. Cliquez le bouton

"Fin" et puis cliquez le bouton "OK" continuellement.

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces éta

1. Choisissez le bouton "OK" dans la fenetre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenetre de "Fichier Necéssaire".3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK". Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse

choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modele de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le

meme bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer". Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré. Veuillez arreter l'installation. Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes. Système d'Opération de Microsoft

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis

cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond a ce que

vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez a choisir le bouton "fermer" et le bouton "OK" jusqu' a ce que vous fermiez la boîte

de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.) Système d'Opération de Microsoft

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

2. Dans la fenetre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis cliquez

sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et

"Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement apres

avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur). Note : S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établisque vous trouverez dans ce guide. Système d'Opération de Linux Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxieme écran apres avoir exécuté le fichier de

2. Le troisieme écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer

la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la

fréquence directement)

9. Entrez "le nom du modele de votre moniteur". Cette information ne va pas affécter l'éxecution

10. Vous avez "fini" de paramétré votre ordinateur.

"Exécuter" X-Window apres avoir installé les autres périphériques. Couleur naturelle Programme du Logiciel "Couleur naturelle" L'un des problemes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques a celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce probleme. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les memes couleurs que les images du moniteur. Comment installer le logiciel Couleur Naturelle Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable) Comment supprimer le programme logiciel de la Couleur Naturelle Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur [Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]1. Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

Pour régler les éléments du menu.

Pour régler les éléments du menu.

Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs de réglage approximatif, de réglage précis et de position sont ajustées automatiquement. SyncMaster 720BMenu Table des matières AUTO Lorsque vous appuyez sur le bouton " AUTO ", l'écran de Réglage automatique apparaît comme indiqué dans l'écran central. Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs de réglage approximatif, de réglage précis et de position sont ajustées automatiquement. Pour faire la fonction du réglage automatique plus forte, effectuez la fonction 'AUTO' lorsque le MODE d'AUTO est allumé. (Appuyez ici pour visualiser les séquences animées Réglage Automatique.) - Si le Réglage automatique ne fonctionne pas correctement, appuyez une nouvelle fois sur le bouton Auto pour que la définition de l’image soit encore plus précise. Verrouillage/déverrouillage OSD AUTO Menu Table des matières Verrouillage/déverrouillage OSD Lorsque vous appuyez plus de 5 secondes sur le bouton “MENU”, la fonction OSD se verrouille (ou se déverrouille).MagicBright™ Menu Table des matières MagicBright™ Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode souhaité. - six différents modes (Personnalisé/Texte/Internet/Jeu/Sport/Cinéma) Luminosité Menu Table des matières Luminosité Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.Image Luminosité Contraste Couleur (TCO'03) MagicColor Nuance coul. Contrôle Couleur Gamma Couleur MagicColor Nuance coul. sRGB Contrôle Couleur Gamma Image Régl. de base Régl. précis Netteté Position H Position V OSD Langue Position H Position V Transparence Aff. heure Configuration Réinitial. image Réinitial. couleur Information Image Menu Table des matières Lecture/Stop Luminosité Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Contraste Vous pouvez utiliser les menus à l’écran pour modifier à volonté le Contraste.Couleur (Ne s’applique qu’au modèle TCO'03.) Menu Table des matières Lecture/Stop MagicColor MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image. OFF – Pour revenir au mode d’origine. DEMO – L’écran sans MagicColor apparaît à droite et celui avec MagicColor apparaît à gauche. MagicColor1 – Pour afficher encore plus clairement des couleurs naturelles vives. MagicColor2 – Pour afficher non seulement des couleurs vices mais également une couleur de peau encore plus clairement. Nuance coul. Le ton de la couleur peut être changé. Contrôle Couleur Suivez ces étapes pour ajuster la commande de couleur R,V,B. Gamma Pour régler la valeur de gamma.Menu Table des matières Lecture/Stop MagicColor MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image. OFF – Pour revenir au mode d’origine. DEMO – L’écran sans MagicColor apparaît à droite et celui avec MagicColor apparaît à gauche. MagicColor1 – Pour afficher encore plus clairement des couleurs naturelles vives. MagicColor2 – Pour afficher non seulement des couleurs vices mais également une couleur de peau encore plus clairement. Nuance coul. Le ton de la couleur peut être changé. sRGB Lorsque vous réglez la Luminosité et le Contraste après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB. Contrôle Couleur Suivez ces étapes pour ajuster la commande de couleur R,V,B. Gamma Pour régler la valeur de gamma. CouleurMenu Table des matières Lecture/Stop Régl. de base Supprime le bruit tel que les bandes verticales. Le réglage de base peut déplacer l'image dans l'écran. Vous aurez peut-être à la replacer au milieu en utilisant le menu Horizontal Control (Contrôle Horizontal). Régl. précis Supprime le bruit tel que les bandes horizontales. Si les parasites persistent même après le réglage fin, recommencez après avoir réglé la fréquence (vitesse de rafraîchissement). Netteté Suivez ces instructions pour modifier la clarté de l'image. Position H Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. Position V Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. ImageMenu Table des matières Lecture/Stop Langue Suivez ces points pour changer la langue utilisée dans le menu. Vous pouvez choisir une des sept langues (English, Deutsch, FranȢais, Italiano , Español, Svenska, Russe) Remarque : La langue choisie sera utilisée uniquement dans l’OSD. Elle n’a aucun effet sur les logiciels de l’ordinateur. Position H Vous pouvez changer la Position H.ontale où le menu d'OSD apparaît sur votre moniteur. Position V Vous pouvez changer la Position V.icale où le menu d'OSD apparaît sur votre moniteur. Transparence Changer l'opacité du fond de l'OSD. Aff. heure TLe menu s'éteindra automatiquement si aucun réglage ne s'est fait pendant un certain temps. Vous pouvez fixer un certain laps de temps dont le menu attendra avant qu'il s'éteigne. OSDMenu Table des matières Lecture/Stop Réinitial. image Les paramètres de l'image sont remplacés par les valeurs usine définies par défaut. Réinitial. couleur Les parametres de couleurs sont remis avec les valeurs prédéfinies par défaut. Information Menu Table des matières Information Affiche une source vidéo, mode d'affichage dans l'OSD. Configuration1. Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

Pour régler les éléments du menu.

Pour régler les éléments du menu.

Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs de réglage approximatif, de réglage précis et de position sont ajustées automatiquement. AUTO SyncMaster 720T/920TMenu Table des matières AUTO Lorsque vous appuyez sur le bouton " AUTO ", l'écran de Réglage automatique apparaît comme indiqué dans l'écran central. Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs de réglage approximatif, de réglage précis et de position sont ajustées automatiquement. (Disponible en mode analogique uniquement ) Pour faire la fonction du réglage automatique plus forte, effectuez la fonction 'AUTO' lorsque le MODE d'AUTO est allumé. (Appuyez ici pour visualiser les séquences animées Réglage Automatique.) - Si le Réglage automatique ne fonctionne pas correctement, appuyez une nouvelle fois sur le bouton Auto pour que la définition de l’image soit encore plus précise.Menu Table des matières Verrouillage/déverrouillage OSD Lorsque vous appuyez plus de 5 secondes sur le bouton “MENU”, la fonction OSD se verrouille (ou se déverrouille). MagicBright™ Menu Table des matières MagicBright™ Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode souhaité. - six différents modes (Personnalisé/Texte/Internet/Jeu/Sport/Cinéma) Verrouillage/déverrouillage OSDMenu Table des matières Luminosité Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Source Menu Table des matières Source llume l’indicateur du signal d’entrée en cours de présentation. LuminositéImage Luminosité Contraste Couleur (TCO'03) MagicColor Nuance coul. Contrôle Couleur Gamma Couleur MagicColor Nuance coul. sRGB Contrôle Couleur Gamma Image Régl. de base Régl. précis Netteté Position H Position V OSD Langue Position H Position V Transparence Aff. heure Configuration Source auto Réinitial. image Réinitial. couleur Information Image Menu Table des matières Lecture/Stop Luminosité Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Contraste Vous pouvez utiliser les menus à l’écran pour modifier à volonté le Contraste.Menu Table des matières Lecture/Stop MagicColor MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image. OFF – Pour revenir au mode d’origine. DEMO – L’écran sans MagicColor apparaît à droite et celui avec MagicColor apparaît à gauche. MagicColor1 – Pour afficher encore plus clairement des couleurs naturelles vives. MagicColor2 – Pour afficher non seulement des couleurs vices mais également une couleur de peau encore plus clairement. Nuance coul. Le ton de la couleur peut être changé. Contrôle Couleur Suivez ces étapes pour ajuster la commande de couleur R,V,B. Gamma Pour régler la valeur de gamma. Couleur (Ne s’applique qu’au modèle TCO'03.)Menu Table des matières Lecture/Stop MagicColor MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image. OFF – Pour revenir au mode d’origine. DEMO – L’écran sans MagicColor apparaît à droite et celui avec MagicColor apparaît à gauche. MagicColor1 – Pour afficher encore plus clairement des couleurs naturelles vives. MagicColor2 – Pour afficher non seulement des couleurs vices mais également une couleur de peau encore plus clairement. Nuance coul. Le ton de la couleur peut être changé. sRGB Lorsque vous réglez la Luminosité et le Contraste après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB. Contrôle Couleur Suivez ces étapes pour ajuster la commande de couleur R,V,B. Gamma Pour régler la valeur de gamma. CouleurMenu Table des matières Lecture/Stop Régl. de base Supprime le bruit tel que les bandes verticales. Le réglage de base peut déplacer l'image dans l'écran. Vous aurez peut-être à la replacer au milieu en utilisant le menu Horizontal Control (Contrôle Horizontal). (Disponible en mode analogique uniquement ) Régl. précis Supprime le bruit tel que les bandes horizontales. Si les parasites persistent même après le réglage fin, recommencez après avoir réglé la fréquence (vitesse de rafraîchissement). (Disponible en mode analogique uniquement ) Netteté Suivez ces instructions pour modifier la clarté de l'image. Position H Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. (Disponible en mode analogique uniquement ) Position V Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. (Disponible en mode analogique uniquement ) ImageMenu Table des matières Lecture/Stop Langue Suivez ces points pour changer la langue utilisée dans le menu. Vous pouvez choisir une des sept langues (English, Deutsch, FranȢais, Italiano , Español, Svenska, Russe) Remarque : La langue choisie sera utilisée uniquement dans l’OSD. Elle n’a aucun effet sur les logiciels de l’ordinateur. Position H Vous pouvez changer la Position H.ontale où le menu d'OSD apparaît sur votre moniteur. Position V Vous pouvez changer la Position V.icale où le menu d'OSD apparaît sur votre moniteur. Transparence Changer l'opacité du fond de l'OSD. Aff. heure TLe menu s'éteindra automatiquement si aucun réglage ne s'est fait pendant un certain temps. Vous pouvez fixer un certain laps de temps dont le menu attendra avant qu'il s'éteigne. OSDMenu Table des matières Lecture/Stop Source auto Pour sélectionner automatiquement le signal d'entrée, sélectionnez Source auto

Réinitial. image Les paramètres de l'image sont remplacés par les valeurs usine définies par défaut. Réinitial. couleur Les parametres de couleurs sont remis avec les valeurs prédéfinies par défaut. Information Configuration Menu Table des matières Information Affiche une source vidéo, mode d'affichage dans l'OSD.Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur. Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer "Vérif. câble signal" sur l'écran? Vérifiez que l'ordinateur est convenablement branché. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur.. Pouvez-vous voir "Mode non optimal. Mode conseillé 1280 x 1024 60Hz" sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. If the display exceeds SXGA or 75Hz, a " Mode non optimal. Mode conseillé 1280 x 1024 60Hz " message is displayed. If the display exceeds 85Hz, the display will work properly but the

message appears for one minute and then disappears. Please change to the recommended mode during this SyncMaster 720Bone-minute period. (The message is displayed again if the system is rebooted.) Il n'y a pas d'image à l' écran. Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de bouger la souris ou d'appuyer sur une touche du clavier. Je ne peux pas voir l'OSD Avez-vous vérrouillé le menu OSD pour empêcher des changements? Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD. L'écran est hors de focalisation. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo. Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, à l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo Installez le pilote du moniteurpour voir si la fonction Plug&Play (VESA DDC) peut etre supportée. selon les Instructions pour l'Installation du Pilote. Problèmes liés à l’audio. Aucun son S’assurer que le câble audio est solidement connecté des deux côtés, sur l’entrée audio du moniteur et sur la sortie audio de la carte son. (Se reporter à la rubrique Connecter des câbles.) Contrôler le niveau du volume. Le niveau du son est trop bas Contrôler le niveau du volume. Si le niveau du volume est encore trop bas après réglage au maximum, contrôler le volume sur la carte son de l’ordinateur ou dans le logiciel. Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas dépasser

60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques" , et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Si les problèmes se produisent répétitivement, contactez un centre de service agréé. Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut etre modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS- SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD? Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes. Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes a l'intérieur de la bordure rouge sont rouge, verte, et bleue. L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. Messages d'Avertissements S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. Si la fréquence de rafraîchissement verticale est réglée sur 85Hz ou plus, un message "Fréquence video trop élevée "apparaît en demi-teinte.Passez la fréquence de rafraîchissement verticale a 75Hz ou moins si ce message apparaît a l'écran. EnvironmentLa localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur

les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et

telephone qui se trouvent a moins d'un mètre du moniteur. Conseils utiles

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Mode non optimal","Mode conseillé 1280 x 1024 60Hz" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche. { S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.

Dans ce cas, contrôlez les problemes de l'ordinateur.Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur. Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer "Vérif. câble signal" sur l'écran? (branché au moyen du câble D- sub) Vérifiez que l'ordinateur est convenablement branché. (branché au moyen du câble DVI) Si le câble est correctement branché mais que vous avez toujours le meme message a l'écran, il est possible que le moniteur soit en mode “Analogique”. Utilisez la fonction de conversion de source située en façade du moniteur pour que le moniteur vérifie de nouveau le signal d'entrée. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur.. Pouvez-vous voir "Mode non optimal. Mode conseillé 1280 x 1024 60Hz" sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au SyncMaster 720T/920Tmoniteur. Si l'affichage est supérieur au SXGA ou à 75Hz, le message

'affiche. Si l'affichage est supérieur à 85Hz, il fonctionne correctement mais le message

s'affiche pendant une minute puis disparaît. Veuillez définir les paramètres suivant le mode recommandé pendant cette minute (le message s'affiche de nouveau si le système est redémarré). Il n'y a pas d'image à l' écran. Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de bouger la souris ou d'appuyer sur une touche du clavier. Branché au moyen du câble DVI ? Vous pouvez voir apparaître un écran blanc si vous lancez le système avant d'avoir branché le câble DVI ou si vous débranchez et rebranchez le câble DVI pendant que le système est en marche car certains types de cartes graphiques n'envoient pas de signaux vidéo. Branchez le câble DVI puis relancez le système. Je ne peux pas voir l'OSD Avez-vous vérrouillé le menu OSD pour empêcher des changements? Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD. L'écran est hors de Avez - vous ajusté la résolution Ajustez la résolution et lafocalisation. ou la fréquence du moniteur? fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo. Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, à l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut etre supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Problèmes liés à l’audio. Aucun son S’assurer que le câble audio est solidement connecté des deux côtés, sur l’entrée audio du moniteur et sur la sortie audio de la carte son. (Se reporter à la rubrique Connecter des câbles.) Contrôler le niveau du volume. Le niveau du son est trop bas Contrôler le niveau du volume. Si le niveau du volume est encore trop bas après réglage au maximum, contrôler le volume sur la carte son de l’ordinateur ou dans le logiciel. Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas dépasser

60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques" , et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Si les problèmes se produisent répétitivement, contactez un centre de service agréé. Question & RéponseQuestion Réponse Comment puis-je changer la fréquence? La fréquence peut etre modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS- SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD? Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur. Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes. Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes a l'intérieur de la bordure rouge sont rouge, verte, et bleue. L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.Messages d'Avertissements S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. Si la fréquence de rafraîchissement verticale est réglée sur 85Hz ou plus, un message "Fréquence video trop élevée "apparaît en demi-teinte.Passez la fréquence de rafraîchissement verticale a 75Hz ou moins si ce message apparaît a l'écran. Environment La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur

les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et

telephone qui se trouvent a moins d'un mètre du moniteur. Conseils utiles z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Mode non optimal","Mode conseillé 1280 x 1024 60Hz" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.

Dans ce cas, contrôlez les problemes de l'ordinateur.Général Général Nom du Modèle SyncMaster 720B Panneau LCD Taille 17,0 inch en diagonal Zone d'Affichage 337,92 (H) x 270,336 (V) Pixel Pitch 0,264mm (H) x 0,264mm (V) Type a-si TFT active matrix Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage

Résolution Résolution optimale 1280 x 1024@60 Hz Résolution maximale 1280 x 1024@75 Hz Signal d'Entrée, terminé RVB Analog Composé H/V Sync, SOG, 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-Sub ,détachable Consommation d'Électricité SyncMaster 720BMoins de 34W Dimensions (LxPxH) / Poids (Support simple) 388 x 50,4 x 323,90 mm 388 x 215,7 x 406,3 mm (Après avoir installé le pied) 388 x 77,0 x 323,9 mm (Après avoir replié le pied) / 6,0 kg Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut etre installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 1ppm (un millionième). Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas du à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Par exemple, il y a 3.932.160 sous-pixels dans ce produit. REMARQUE : Le design et les spécifications peuvent changer sans préavis. PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit etre connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode d'économie de puissance EPA/Energy 2000 Eteindre le courant électrique (Bouton d'Alimentation) Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 34W Moins de 2W (Mode Off) (115Vac/230Vac) Moins de 1W (115Vac) Moins de 2W (230Vac) Ce moniteur est conforme aux normes EPA Energy STAR

Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec Energy STAR

, SAMSUNG affirme que ce produit répond aux directives de Energy STAR

concernant l'économie de l'énergie.Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le meme que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal differe, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,00 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle SyncMaster 720T Panneau LCD Taille 17,0 inch en diagonal Zone d'Affichage 337,92 (H) x 270,336 (V) Pixel Pitch 0,264mm (H) x 0,264mm (V) Type a-si TFT active matrix Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage

Résolution Résolution optimale 1280 x 1024@60 Hz Résolution maximale 1280 x 1024@75 Hz Signal d'Entrée, terminé RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG, 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-Sub ,détachable Câble DVI-D to DVI-D ,détachable Consommation d'Électricité SyncMaster 720TMoins de 34W Dimensions (LxPxH) / Poids (Support simple) 388 x 50,4 x 323,90 mm 388 x 215,7 x 406,3 mm (Après avoir installé le pied) 388 x 77,0 x 323,9 mm (Après avoir replié le pied) / 6,0 kg Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut etre installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 1ppm (un millionième). Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas du à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Par exemple, il y a 3.932.160 sous-pixels dans ce produit. REMARQUE : Le design et les spécifications peuvent changer sans préavis. PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit etre connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode d'économie de puissance EPA/Energy 2000 Eteindre le courant électrique (Bouton d'Alimentation) Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 34W Moins de 2W (Mode Off) (115Vac/230Vac) Moins de 1W (115Vac) Moins de 2W (230Vac) Ce moniteur est conforme aux normes EPA Energy STAR

Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec Energy STAR

, SAMSUNG affirme que ce produit répond aux directives de Energy STAR

concernant l'économie de l'énergie.Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le meme que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal differe, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,00 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle SyncMaster 920T Panneau LCD Taille 19,0 inch en diagonal Zone d'Affichage 376,32 (H) x 301,056 (V) Pixel Pitch 0,294mm (H) x 0,294mm (V) Type a-si TFT active matrix Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage

Résolution Résolution optimale 1280 x 1024@60 Hz Résolution maximale 1280 x 1024@75 Hz Signal d'Entrée, terminé RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG, 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-Sub ,détachable Câble DVI-D to DVI-D ,détachable Consommation d'Électricité SyncMaster 920TMoins de 37W Dimensions (LxPxH) / Poids (Support simple) 434,3 x 52,0 x 358,1 mm 434,3 x 215,7 x 426,3 mm (Après avoir installé le pied) 434,3 x 78,6 x 358,1 mm (Après avoir replié le pied) / 7,0 kg Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut etre installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 1ppm (un millionième). Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas du à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Par exemple, il y a 3.932.160 sous-pixels dans ce produit. REMARQUE : Le design et les spécifications peuvent changer sans préavis. PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit etre connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode d'économie de puissance EPA/Energy 2000 Eteindre le courant électrique (Bouton d'Alimentation) Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 34W Moins de 2W (Mode Off) (115Vac/230Vac) Moins de 1W (115Vac) Moins de 2W (230Vac) Ce moniteur est conforme aux normes EPA Energy STAR

Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec Energy STAR

, SAMSUNG affirme que ce produit répond aux directives de Energy STAR

4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000 http://www.samsung.com.ua/ United Kingdom : Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033 http://samsungservice.co.uk/ U.S.A. : Samsung Electronics America Service Division 400 Valley Road, Suite 201 Mount Arlington, NJ 07856 1-800-SAMSUNG (1-800-726-7864) http://samsungusa.com/monitor/Terme Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de meme couleur est appelé 'Distance entre les Deux Points'. Unité: mm Fréquence Verticale L'écran doit etre réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz Example: Si le meme point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut etre détecté. Pour éviter ce probleme, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz. Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la meme que celle de la télévision. Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play. Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent etre affichées sur l'écran. Example: Si la résolution est de 1280x1280, cela signifie que l'écran est constitué de 1280 points horizontaux (resolution horizontale) et de 1024 lignes verticales(résolution verticale). Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du

taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

Résolution: 1280 x 1024 { Fréquence verticale (taux de rafraîchissement): 60 Hz

2. Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie

avancée de semi-conducteurs assurant une précision de 1ppm (un millionième). Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas du à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. { Par exemple, il y a 3.932.160 sous-pixels dans ce produit.3. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager.

4. Si vous n'etes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en

exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenetre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).

5. Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle

ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée. Autorité Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2004 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel. Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "Energy STAR®" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec Energy STAR®, Samsung Electronics Co., Ltd.affirme que ce produit répond aux directives de Energy STAR® concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.FCC Information

• Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative. Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only) LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS For details see lamprecycle.org, eiae.org, or call 1-800-SamsungINFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme résiduel) Certains moniteurs LCD ou certaines télévisions peuvent présenter des signes de fantômes résiduels lorsque vous passez d'une image à une autre, surtout lorsque la même image est restée affichée longtemps. Ce manuel vous décrit les conditions normales d'utilisation des produits LCD de sorte à éviter tout fantôme résiduel. Qu'est-ce

ésiduel ? Lors de l'utilisation normale d'un écran LCD, aucune rétention de pixels ne se produit. Cependant, lorsque la même image est affichée pendant longtemps, une légère différence électrique s'accumule entre les deux électrodes emprisonnant ainsi les cristaux liquides. Cela peut provoquer une accumulation de cristaux liquides dans certaines zones de l'affichage. Par conséquent, l'image précédente est maintenue même lors de l'affichage d'une nouvelle image vidéo. Tous les produits servant à l'affichage, y compris les affichages LCD, sont sujets à ce fantôme. Il ne s'agit pas d'un défaut au niveau du produit. Pour éviter ce type d'inconvénient, veuillez suivre les suggestions suivantes : Éteindre, utiliser un écran de veille ou le mode Économie d'éner

Ex) z Éteignez votre appareil s'il ne doit rien afficher. z Si possible, utilisez un écran de veille. z Réglez le moniteur en arrêt automatique en utilisant les paramètres PC des propriétés de l'affichage. - Éteignez votre appareil pendant 4 heures si vous venez de l'utiliser pendant 24 heures de suite. - Éteignez votre appareil pendant 2 heures si vous venez de l'utiliser pendant 12 heures de suite. - Sont recommandés les écrans de veille monocouleur ou affichant une image en mouvement.

articulières : Ex) Aéroports, gares de transit, marchés financiers, banques et systèmes de contrôle Nous vous conseillons de paramètre le programme système de votre affichage comme suit : Informations relatives à l'affichage avec le logo ou l'image représentant un

cle. Ex) Cycle : Affiche des informations pendant 1 heure puis affiche un logo ou une image qui bouge pendant 1 minute. Modifie périodiquement la couleur de l'information (utilise 2 couleurs dif

Ex) Alterne la couleur de l'information toutes les 30 minutes. Évitez l'utilisation d'une association de caractères et de couleur d'arrière plan ayant une trop grande différence de luminance. Évitez les couleurs grises pouvant faciliter l'apparition de fantômes résiduels. z Évitez : les couleurs ayant de trop grandes différences de luminence (noir et blanc, gris). Ex)z Évitez : les couleurs ayant de trop grandes différences de luminence (noir et blanc, gris). - Modifiez la couleur des caractères et de l'arrière-plan toutes les 30 minutes. Ex) - Toutes les 30 minutes, les caractères sont modifiés en tournant. Ex) La meilleure méthode pour protéger votre moniteur des fantômes résiduels est de paramétrer votre ordinateur ou votre système pour qu'il fonctionne en écran de veille. Les fantômes résiduels ne doivent pas apparaître si l'écran LCD fonctionne dans des conditions normales. Les conditions normales d'utilisation sont définies par un changement perpétuel des formes de la vidéo. Lorsque l'écran LCD a affiché pendant une longue période (+ de 12 heures) la même forme, il peut se former une légère différence de tension entre deux électrodes transformant les cristaux liquides (CL) en pixel. La différence de tension entre les électrodes augmente avec le temps, obligeant les cristaux liquides à se tasser. Lorsque cela se produit, l'image précédente peut être encore visible bien que la forme affichée ait été modifiéeNotre moniteur LCD respecte la norme ISO13406-2 Classe II contre les pixels défaillants.
