MODE D'EMPLOI SHR2162P750 SAMSUNG

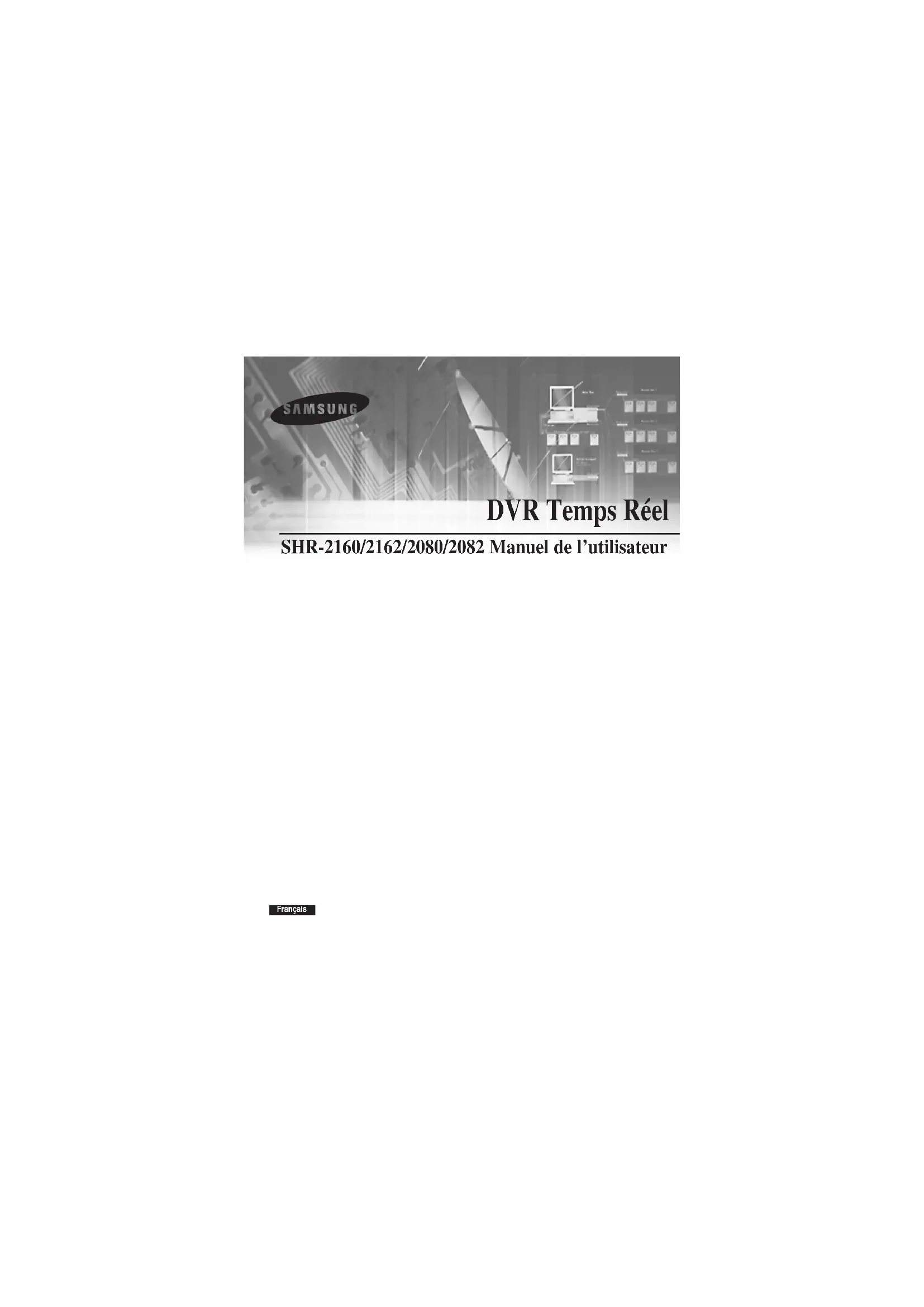

DVR Temps Réel SHR-2160/2162/2080/2082 Manuel de l’utilisateur FrançaisFrançais Français iiiii Règles de sécurités A lire avant utilisation Standards homologués

Chapitre 1 Généralités

3. Nom des composants & Fonctions

Chapitre 2 Installation

1. Environnement d’installation

2. Vérification du produit et des accessoires

Chapitre 3 Connexion à d’autres

1. Connexion vidéo, audio et écran

4. Connecter l’entrée/la sortie alarme

5. Connexion de dispositif RS-485

Chapitre 4 En direct

1. Démarrage du système

2. Mode d’écran en direct

3. Sélection du canal en direct & Configuration

5. Surveillance des évènements

6. Surveillance de la sortie SPOT

Chapitre 5 Configuration du menu

4. Mode Enregistrement par événement

5. Mode enregistrement d’événements

6. Programmation d’enregistrement

9. Réglage du réseau

Chapitre 6 Contrôle de caméra PTZ

1. Mode Contrôle de caméra PTZ

6. Autres visualisations

Chapitre 7 Enregistrement

1. Enreg. (Enregistrement normal)

2. Enregistrement planifié

3. Enregistrement par évènement

Chapitre 8 Recherche & Lecture

1. Recherche par calendrier

2. Recherche d’événement

3. Recherche par date/heure

4. Recherche Aller au début

5. Recherche Aller à la fin

Chapitre 9 Smart Viewer

3. Spécifications de l’ordinateur (Recommandation)

4. Installation du Smart Viewer

5. Exécution du programme Smart Viewer

9. Mode de recherche

1. Spécifications du produit

2. Caractéristiques du lecteur de disque dur et des

4. Paramètres usine par défaut

5. SHR-2160/2162/2080/2082 Smart Viewer

Caractéristiques de trames pour la lecture

6. Guide de dépannage (Q&R)

9-1 9-2 9-3 9-4 9-7 9-8 9-9 9-39 9-53 10-1 10-4 10-5 10-7 10-9 10-11 Lisez attentivement les règles d’utilisation de ce produit afin de vous prémunir des risques et des dommages potentiels. ■ Evitez d’utiliser des multiprises directes● Cela pourrais entraîner une alimentation anormale et des risques de feu■ Ne posers pas de vase, pot de fleurs, tasses, cosmétiques, médicaments, ou autres récipients contenant de l’eau. ● Cela pourrait entraîner des risques de feu.■ Ne pliez pas le cordon d’alimentation et ne poser aucun materiel lourd dessus. ● Cela pourrait entraîner des risques de feu.■ Ne touchez pas la prise d’alimentation avec des mains mouillées.● Cela peu causer des risques d’électrocution.■ Le cordon d’alimentation doit etre fermement branché dans la prise.● Un branchement défectueux peut entraîner des risque de feu.■ Gardez l’appareil à l’abri de la l’humidité de la poussière et de fumées ● Cela peut entraîner des risqué d’électrocution.■ Ne mettez pas de métal (pièces, barrettes, etc.) ou matériaux inflammables (papier, magasines, etc.) à proximité des trous de ventilation. ● Cela peut entraîner des risques de feu.■ Maintenir une temperature ambiante entre 0°C et 40°C et à l’écart de l’humidité. ● Cela pourrait provoquer des pannes.■ Assurez-vous que l’appareil est suffisamment aéré.● Cela pourrait entraîner des disfonctionnement dues aux températures■ Protegez l’appareil des sources directes de lumière ou des risques de chocs avec d’autres appareils ● Cela pourrait entraîner des risques de feu.■ Ne pas démonter, réparer ou modifier l’appareil.● Cela peut entraîner des risques de feu, d’électrocution ou autres désagréments due à un fonctionnement anormal. ■ Ne tirez pas sur le cordon d’alimentation● Cela peut endommager le cordon, et éventuellement présenter des risques de feu ou d’électrocution. ■ Toucher la prise en cas de tonnerre ou de foudre● cela pourrait entrainer des risques de feu.■ Conservez les batteries hors de porté des enfants après utilisation, ses derniers pourraient par mégarde les avaler. ● If your children swallow it, please see the doctor immediately.■ Installez l’appareil à un endroit sur, attachez le au mur ou bien suffisamment sellé pour prévenir des risques de chutes. ● Cela pourrait blesser des personnes. Règles de sécuritéFrançaisFrançais

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

AVERTISSEMENT [Batteries] Si vous ne remplacez pas correctement la batterie du modèle SHR-2160/2162/2080/2082, vous risquez de provoquer une explosion ; c'est pourquoi vous devez utiliser la même batterie que celle utilisée précédemment sur ce même modèle. Ci-dessous figurent les caractéristiques techniques de la batterie que vous utilisez actuellement. - Tension normale : 3V - Capacité normale : 220mAh - Courant continu standard : 0,2mA - Température de fonctionnement : -30°C à +60°C [Arrêt système] Eteindre l'appareil alors qu'il fonctionne ou dans des situations où cette opération n’est pas autorisée risque d'endommager le lecteur de disque dur ainsi que l'appareil lui-même. Pour éteindre votre appareil en toute sécurité, veuillez respecter les indications du chapitre correspondant dans le menu. Pour éviter qu'une coupure d'alimentation inattendue n'endommage votre appareil, il est recommandé d'installer un onduleur UPS qui assure un fonctionnement en toute sécurité (pour plus d'informations sur l’onduleur UPS, adressez-vous à votre distributeur UPS). [Température de fonctionnement] Pour éviter tout endommagement, la température de fonctionnement de cet appareil doit être comprise entre 0º C et 45º C . Il est possible que l'appareil ne fonctionne pas correctement si vous vous en servez à nouveau après une longue période d'inutilisation alors que la température est inférieure à celle recommandée. Si vous vous servez à nouveau de l'appareil après une longue période d'inutilisation et à basse température, placez-le quelques instants à température ambiante avant de l'utiliser. Concernant les lecteurs de disque dur intégrés, la température recommandée doit être comprise entre 5º C et 55º C ; c'est pourquoi ces appareils risquent de ne pas fonctionner si la température ambiante est inférieure à celle recommandée. Ce manuel de l’utilisateur contient les renseignements concernant l’utilisation du pro duit SHR-2160/2162/2080/2082. Vous y trouverez toutes les informations nécessaires pour utiliser le SHR-2160/2162/2080/2082, telles que l’introduction, le nom des composants, les fonctions, la con nexion à d’autres équipements et la configuration du menu. - Le droit d’auteur sur ce manuel de l’utilisateur est la propriété de SEC. - Ce manuel de l’utilisateur ne peut être reproduit sans autorisation préalable et écrite de SEC. - Nous ne prenons aucune responsabilité pour tout dégât causé par une utilization non conforme aux instructions décrites dans le manuel de l’utilisateur. - En cas de nécessité d’ouvrir le système pour une réparation, veuillez contacter un technicien chez votre revendeur. - Vous pouvez télécharger le code de source ouverte depuis le site suivant : (http://www.sec.co.kr, partie CCTV) A lire avant utilisation Standards homologués Note : Cet équipement a été examiné pour être conforme aux normes des dispositifs numériques de classe A, conformément à la partie 15 des règles de FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nocive quand l'équipement est utilisé dans un environnement commercial. Cet équipement au cours des utilisations, et peut rayonner de l’énergie sous forme de fréquences radio et, si non installé et utilisé en conformité avec le manuel d'instruction, peut causer des interférences aux communications par radio. L'utilisation de cet équipement dans un secteur résidentiel est susceptible de causer des interférence, dans ce cas l'utilisateur devra corriger l'interférence à ses propres frais.

Introduction 1-1 L’enregistreur vidéo numérique (DVR) temps réel compresse les données d’entrée caméra de quatre canaux dans un fichier vidéo MPEG4 et les données d’entrée son dans un fichier audio ADPCM respectivement, afin d’enregistrer les données sur un disque dur ou d’ouvrir simultanément les fichiers enregistrés sur le disque dur. De plus, il transmet les fichiers vidéo / audio via un réseau temps réel afin que vous pussiez surveiller ces fichiers à partir votre PC. Français

Caractéristiques 1-2 ■ Connecteurs d’entrée composite à 16 / 8 canaux■ Source vidéo compatible NTSC / PAL ( NTSC : SHR-2162, SHR-2160, SHR-2082, SHR-2080, SHR-2162N, SHR-2160N, SHR-2082N, SHR-2080N PAL: SHR-2162P, SHR-2160P, SHR-2082P, SHR-2080P ) ■ Possibilité d’enregistrer l’image vidéo de taille CIF (NTSC-352 x 240/PAL-352 x 288) à la vitesse de 120 ips(NTSC) / 100ips(PAL) (image par seconde) ■ Boucle de 16 / 8 canaux par connecteurs vidéo■ Mode refrappe du disque dur Hard Disk Overwrite Mode ■ Sauvegarde de disque dur de grande capacité à l’aide du câble USB2.0■ Fonction de sauvegarde à la mémoire USB2.0 et graveur externe du CD/DVD (SHR-2162 / 2082 supporte l’interne CD-RW.) ■ Possibilité d’enregistrer, lire et transmettre simultanément les fichiers audio / video vers Windows Network Viewer (Smart Viewer) ■ Enregistrement du canal vidéo 16 / 8, fonction Enregistrement / Lecture■ Divers modes de recherche (Heure/Date, Evènement, Caméra)■ Divers modes d’enregistrement (Durée, Evènement, Programmation)■ Connexion de disques durs externes (USB2.0)■ Interface d’alarme (16 / 8 entrées, 4 sorties, 1 reset)■ Surveillance à distance par Windows Network Viewer (Smart Viewer) Français SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEURFrançais Français 1-4

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Nom des composants & Fonctions 1-3 N° Nom Fonction DEL de l'alimentation DEL de l'accès au disque dur Indique l'accès normal au disque dur. Lors de l'accès audisque dur, la DEL clignote.Indique si l'appareil est sous tension ou non.

DEL du réseau Indique les conditions de connexion et de transmission de données. DEL de la sauvegarde Indique le mode BackUp (Sauvegarde). DEL de l'alerte S'allume lorsqu'un événement se produit. DEL de l'enregistrement Indique que l'enregistrement est en cours. Bouton Eject (Ejection) Permet d’ouvrir le tiroir-disque du CD-RW. (pour SHR-2162 uniquement)

Permet d'afficher l'écran partagé en 16 parties.Permet de diviser l’écran en 9 parties (vous pouvez sélectionnerles modes Secondaires 1 et 2 et le mode Auto sequence(Séquence automatique) à l’aide des boutons directionnels).Permet d'afficher l'écran partagé en 6 parties.Permet d'afficher l'écran partagé en 7 parties.Permet d'afficher l'écran partagé en 8 parties.Permet d'afficher l'écran PIP(Incrustation d’image). Boutons des chaînes Permet de sélectionner une chaîne unique en mode Live (Direct). Utilisécomme touche d'entrée numérique en mode Input (Entrée) numérique. Bouton de sélection de l'écran partagé Mode Live (Direct) L’écran à chaîne unique change automatiquementen fonction de la durée définie dans le menu.Permet d'afficher l'écran Lecture d'un canal en 16 parties.Permet d'afficher l'écran Lecture d'un canal en 9 parties.Permet d'afficher l'écran Lecture d'un canal en 4 parties.Permet d'afficher l'écran Lecture d'une chaîne.[SHR-2160][SHR-2162]Permet de diviser l’écran en 4 parties (vous pouvez sélectionner lesmodes Sub (Secondaires) 1, 2 , 3 et 4 ainsi que le mode Autosequence (Séquence automatique) à l’aide des boutons directionnels). N° Nom Fonction ENREGISTREMENT Bouton MENU (PRE-REGLAGE) Bouton ZOOM(TELE) Bouton PTZ BOUTON RECHERCHE(AFFICHAGE) Bouton GEL (LARGE) Touche directionnelle Touche de fonction Recherche Permet de régler le zoom numérique (x2) sur un écranunique. Permet d'activer la fonction TELE (TELE) en modePTZ (Panoramique/Inclinaison/Zoom).Permet de régler le mode PTZ(Panoramique/Inclinaison/Zoom) (ON/OFF) (MARCHE /ARRET).Permet d'activer la fonction FREEZE (GEL) en mode Live(Direct). Permet d'activer la fonction WIDE (LARGE) enmode PTZ (Panoramique/Inclinaison/Zoom).Permet de démarrer ou d'arrêter l'enregistrement en fonction du réglage del’enregistrement des paramètres en mode Record (Enregistrement) normal.Permet de visualiser l'écran Search select (Sélection de larecherche). Permet d'activer la fonction Present View (Affichageactuel) en mode PTZ (Panoramique/Inclinaison/Zoom).Permet de visualiser l'écran System menu (Menu du système) ou de passer dumenu inférieur au menu supérieur. Permet d'activer la fonction Preset Setup(Préréglage de la configuration) en mode PTZ (Panoramique/Inclinaison/Zoom).Permet de modifier les réglages ou dedéplacer le curseur vers le haut, le bas, lagauche et la droite en mode Live (Direct) etsur les écrans de menus et de recherche.Permet d’afficher le curseur pour choisir la chaîneen mode Live (Direct) ou est utilisé comme boutonde sélection pour la configuration du menu.Retour rapide : Permet d'effectuer un retour rapidependant la lecture. (x2,x4,x8,x16,x32,x64)Retour pas à pas : Permet d'effectuer une recherchearrière scène par scène en mode Pause.Permet d'arrêter la recherche pendant lalecture.Permet de faire une pause et de revenir àl'écran de recherche pendant la lecture.Avance rapide : permet d'effectuer une avancerapide pendant la lecture. (x2,x4,x8,x16,x32,x64)Avance pas à pas : permet d'effectuer unerecherche en avant scène par scène en modePause.

Retour rapide / pas à pas ARRET LECTURE / PAUSE Avance rapide / pas à pas

Bouton de sélection de l'écran partagé Mode

(Lecture) Permet d'afficher l'écran Lecture d'une chaîne et l'écran Direct(petit) d'une autre chaîne sous forme d'écran Incrustation d'image.Permet d'afficher un écran Lecture d'unechaîne et un écran Direct de 8 chaînes.Permet d'afficher un écran Lecture d'unechaîne et un écran Direct de 12 chaînes.Permet d'afficher un écran Lecture d'unechaîne et un écran Direct de 15 chaînes. Bouton de configuration audio

AUDIO Permet d'activer ou de désactiver le son. Bouton Configuration de l'alerte ALARM Permet d'annuler l'alerte lorsque celle-ci est activée.Français Français 1-6

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

1-5 N° Nom Fonction DEL de l'alimentation DEL de l'accès au disque dur Indique l'accès normal au disque dur. Lors de l'accès au disque dur, la DEL clignote. Indique si l'appareil est sous tension ou non.

DEL du réseau Indique les conditions de connexion et de transmission de données. DEL de la sauvegarde Indique le mode BackUp (Sauvegarde). DEL de l'alerte S'allume lorsqu'un événement se produit. DEL de l'enregistrement Indique que l'enregistrement est en cours. Bouton Eject (Ejection) Permet d’ouvrir le tiroir-disque du CD-RW. (pour SHR-2082 uniquement)

Permet d'afficher l'écran partagé en 9 parties. Permet de diviser l’écran en 4 parties (vous pouvez sélectionner lesmodes Sub (Secondaires) 1, 2 , 3 et 4 ainsi que le mode Autosequence (Séquence automatique) à l’aide des boutons directionnels). Permet d'afficher l'écran partagé en 6 parties. Permet d'afficher l'écran partagé en 7 parties. Permet d'afficher l'écran partagé en 8 parties. Permet d'afficher l'écran PIP(Incrustation d’image). Boutons des chaînes Permet de sélectionner une chaîne unique en mode Live (Direct). Utilisé comme touche d'entrée numérique en mode Input (Entrée) numérique. Bouton de sélection de l'écran partagé Mode Live (Direct) L’écran à chaîne unique change automatiquement en fonction de la durée définie dans le menu. Permet d'afficher l'écran Lecture d'un canal en 9 parties.Permet d'afficher l'écran Lecture d'un canal en 4 parties. Permet d'afficher l'écran Lecture d'une chaîne. [SHR-2080] [SHR-2082] N° Nom Fonction ENREGISTREMENT Bouton MENU (PRE-REGLAGE) Bouton ZOOM(TELE) Bouton PTZ BOUTON RECHERCHE (AFFICHAGE) Bouton GEL (LARGE) Touche directionnelle Touche de fonction Recherche Permet de régler le zoom numérique (x2) sur un écran unique. Permet d'activer la fonction TELE (TELE) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet de régler le mode PTZ (Panoramique/Inclinaison/Zoom) (ON/OFF) (MARCHE / ARRET). Permet d'activer la fonction FREEZE (GEL) en mode Live (Direct). Permet d'activer la fonction WIDE (LARGE) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet de démarrer ou d'arrêter l'enregistrement en fonction du réglage de l’enregistrement des paramètres en mode Record (Enregistrement) normal. Permet de visualiser l'écran Search select (Sélection de la recherche). Permet d'activer la fonction Present View (Affichage actuel) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet de visualiser l'écran System menu (Menu du système) ou de passer du menu inférieur au menu supérieur. Permet d'activer la fonction Preset Setup (Préréglage de la configuration) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet de modifier les réglages ou de déplacer le curseur vers le haut, le bas, la gauche et la droite en mode Live (Direct) et sur les écrans de menus et de recherche. Permet d’afficher le curseur pour choisir la chaîne en mode Live (Direct) ou est utilisé comme bouton de sélection pour la configuration du menu. Retour rapide : Permet d'effectuer un retour rapide pendant la lecture. (x2,x4,x8,x16,x32,x64) Retour pas à pas : Permet d'effectuer une recherche arrière scène par scène en mode Pause. Permet d'arrêter la recherche pendant la lecture. Permet de faire une pause et de revenir à l'écran de recherche pendant la lecture. Avance rapide : permet d'effectuer une avance rapide pendant la lecture. (x2,x4,x8,x16,x32,x64) Avance pas à pas : permet d'effectuer une recherche en avant scène par scène en mode Pause.

(Lecture) Permet d'afficher l'écran Lecture d'une chaîne et l'écran Direct(petit) d'une autre chaîne sous forme d'écran Incrustation d'image. Permet d'afficher un écran Lecture d'une chaîne et un écran Direct de 5 chaînes. Permet d'afficher un écran Lecture d'une chaîne et un écran Direct de 8 chaînes. Bouton de configuration audio

AUDIO Permet d'activer ou de désactiver le son. Bouton Configuration de l'alerte ALARM Permet d'annuler l'alerte lorsque celle-ci est activée.Français Français 1-8

VERTISSEMENT VERTISSEMENT N'utilisez pas ce magnétoscope numérique sur un tapis ou un autre matériau mou afin d’éviter d'obstruer le ventilateur. Avant d'utiliser ce magnétoscope numérique sur un meuble ou une grille, vérifiez les conditions de ventilation. N° Nom Fonction Port d'entrée de signal vidéo composite (connecteur de type BNC) Il vous est possible d'utiliser un port THROUGH pour transmettre un signal vidéo à un autre appareil vidéo. Port d'entrée du signal audio (prise RCA) Port (connecteur de type BNC) pour la sortie SPOT. Port de sortie de signal vidéo composite (connecteur de type BNC) Port de sortie du signal audio (prise RCA) Port de sortie du signal vidéo VGA Port de sortie du signal vidéo S-VIDEO Port de connexion au réseau - ALARM IN 1~16 (ENTREE 1~16 DE L'ALERTE) (SHR-2160/2162) : Port d'entrée de l'alerte - ALARM IN 1~8 (ENTREE 1~8 DE L'ALERTE) (SHR-2080/2082) : Port d'entrée de l'alerte - ALARM RESET IN (ENTREE DE LAREINITIALISATION DE L'ALERTE) : Port de réinitialisation de l'alerte - ALARM OUT1~4 (SORTIE 1~4 DE L'ALERTE) : Port de sortie de l'alerte - TX+, TX-, RX+, RX- : Communication RS-485 Alimentation CA 110 – 220 V Port USB ENTREE VIDEO PASSAGE ENTREE AUDIO ARRET SORTIE VIDEO SORTIE AUDIO VGA S-VIDEO RESEAU ALERTE Entrée AC USB

[SHR-2160/2162] [SHR-2080/2082] TOUCHE fonction Permet de démarrer ou d'arrêter l'enregistrement en fonction du réglage de l’enregistrement des paramètres en mode Record (Enregistrement) normal. Permet d’ouvrir le tiroir-disque du CD-RW. (SHR-2082/2162) Permet de sélectionner une chaîne unique en mode Live (Direct). Utilisé comme touche d'entrée numérique en mode Input (Entrée) numérique. * (pour connaître la méthode permettant de sélectionner les canaux, reportez-vous à la note de bas de page 1). Permet de verrouiller la touche Record (Enregistrement). Touche sans fonction. Permet d'activer ou de désactiver le son. Permet de sélectionner l'écran partagé. Permet de désactiver l'alerte lorsque celle-ci se déclenche. FR (retour rapide) : permet d'effectuer un retour rapide pendant la lecture. (x2,x4,x8,x16,x32,x64) STOP (ARRET) : permet d'arrêter la recherche en cours de lecture. Play/Pause (Lecture/Pause) : permet de faire une pause et de revenir à l'écran de recherche pendant la lecture. FF (avance rapide) : permet d'effectuer une avance rapide pendant la lecture. (x2,x4,x8,x16,x32,x64) Permet de visualiser l'écran System menu (Menu du système) ou de passer du menu inférieur au menu supérieur. Permet de régler le zoom numérique (x2) sur un écran unique. Permet d'activer la fonction FREEZE (GEL) en mode Live (Direct). Permet de visualiser l'écran Search select (Sélection de la recherche). Permet de modifier les réglages ou de déplacer le curseur vers le haut, le bas, la gauche et la droite en mode Live (Direct) et sur les écrans de menus et de recherche. Permet d’afficher le curseur pour choisir la chaîne en mode Live (Direct) ou est utilisé comme bouton de sélection pour la configuration du menu. Permet de régler le mode PTZ (Panoramique/Inclinaison/Zoom) (ON/OFF) (MARCHE / ARRET). Permet de confirmer l'identifiant de la télécommande et du système et de modifier celui de la télécommande * (pour plus d’informations sur la modification de l'identifiant de la télécommande, reportez-vous à la note de bas de page 2). Permet d'activer la fonction TELE (TELE) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet d'activer la fonction WIDE (LARGE) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet d'activer la fonction WIDE (LARGE) en mode PTZ (Panoramique/Inclinaison/Zoom). Permet d'activer la fonction PRESET (PREREGLAGE) en mode PTZ (Panoramique/Inclinaison/Zoom). ENREGISTREMENT

TélécommandeFrançais

Canal Utilisation des touches Appuyez sur la touche 1. Appuyez sur la touche 2. Appuyez sur la touche 3. Appuyez sur la touche 4. Appuyez sur la touche 5. Appuyez sur la touche 6. Appuyez sur la touche 7. Appuyez sur la touche 8. Appuyez sur la touche 9. Appuyez sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau dessus dans les 3 secondes Ou appuyez sur la touche 0 (10+), relâchez-la, puis patientez 3 secondes. Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 1 dans les 3 secondes. Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 2 dans les 3 secondes. Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 3 dans les 3 secondes. Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 4 dans les 3 secondes. Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 5 dans les 3 secondes. Appuyez tout d’abord sur la touche 0 (10+), relâchez-la, puis appuyez de nouveau sur la touche 6 dans les 3 secondes. Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7 Canal 8 Canal 9 Canal 10 Canal 11 Canal 12 Canal 13 Canal 14 Canal 15 Canal 16 - Configuration de la télécommande : Depuis le menu Setup (Configuration) : Système ➝ Télécommande : Marche/Arrêt - Configuration de l’identifiant du système : Depuis le menu Setup (Configuration) : Système ➝ Télécommande ➝ Modification de l’identifiant du système (00-99) Note de bas de page 1 : utilisation des touches numérotées (sélection des canaux) Note de bas de page 2 : changement de l’ID de la télécommande. Lorsque vous appuyez sur la touche SYS ID (Identifiant système), saisissez l’identifiant à 2 chiffres dans l’ordre (identifiant par défaut de la télécommande : 00) Par exemple, si vous souhaitez remplacer l’ID de la télécommande par 08, procédez comme suit : Lorsque vous appuyez sur la touche SYS ID (ID système), saisissez dans l’ordre 0 ➝ 8. Après la saisie, appuyez à nouveau sur la touche SYS ID (ID système) afin de vérifier que l’ID affiché à l'écran a bien été remplacé par 08. Français2 Vérification du produit et des accessoires 2-2 Lorsque vous achetez un produit, déballez-le et placez-le sur une surface plate et vérifiez si tous les éléments suivants sont en bon état. ■ Partie principale■ Manuel de l’utilisateur■ Un cordon d’alimentation■ Deux supports - Les supports servent à attacher le produit à la grille. ■ CD du logiciel Smart Viewer (Manuel en PDF Inclus)■ 12 vis. SHR-2160/2080 : 12 SHR-2162/2082 : 4 - Gardez bien des vis spéciaux pour l’utiliser lors d’ajout d’un HDD. ■ 2 EA of RS-485/Alarm Terminal Block■ Télécommande Français

Environnement d’installation 2-1 Evitez de faire fonctionner le DVR sur des supports souples type moquette afin d’assurer une bonne ventilation de l’appareil. Lorsque vous installez le DVR sur une étagère ou dans un meuble, n’oubliez pas de vérifier les conditions de ventilation. Faites attention aux suivants avant d’utiliser le produit.

1. Laisser l’appareil à l’extérieur.

2. Laisser pénétrer un liquide à l’intérieur.

3. Appliquer une force ou un impact excessif.

4. Tirer sur la prise de sortie de manière excessive.

5. Démonter le produit vous-même.

6. Sortir de la plage d’entrée/sortie nominale.

7. Utiliser un cordon d’alimentation autre qu’un cordon régulé.

8. Pour les appareils équipés d’une masse d’entrée, utilisez un câble d’alimentation équipé d'une

borne de mise à la terre. Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

RS-485/Alarm Terminal Block Télécommande vis. Manuel de l’utilisateur Support

Ajout HDD 2-3 Lecteur de disque dur SHR-2160/2080 Jusqu’à 3 lecteurs de disque dur peuvent être ajoutés sur ce produit. De nombreux facteurs peuvent cependant provoquer un choc électrique, un accident ou un dysfonctionnement à l’intérieur de l’appareil. Si l’utilisateur n’installe pas correctement l’appareil ou n’applique pas les paramètres adéquats, il est possible que le lecteur de disque dur ne soit pas reconnu ou que l’appareil ne fonctionne pas. Il est donc recommandé à l’utilisateur de contacter son revendeur avant d’ajouter un lecteur de disque dur. [A lire attentivement avant d’ajouter un lecteur de disque dur] ■ Lorsque vous ajoutez un lecteur de disque dur, veillez à ce que le câble ne se coince pas dans des endroits inappropriés ou qu’il ne perde pas sa capacité d’isolation (risques d'incendie ou de dysfonctionnements). ■ Lorsque vous ajoutez un lecteur de disque dur, attention aux bords tranchants situés à l’intérieur de l’appareil. ■ Veillez à ne pas perdre les vis de démontage ou les accessoires. Si les vis ou les accessoires ne sont pas montés ensembles, l’appareil risque de rencontrer des dysfonctionnements ou de ne pas fonctionner du tout. [Ajout d’un lecteur de disque dur]

1. Pour retirer le cache de l’appareil, retirez les vis situées sur les côtés gauche et droit (5 vis

de chaque côté) et à l’arrière (1 vis).

2. Retirez le cache de l’appareil. (pour ce faire, soulevez d’abord doucement la partie arrière

après avoir fait glisser le couvercle vers l’arrière).Français Français 2-6

4. Retirez le support pour lecteur de disque dur de l’appareil en enlevant le câble

d’alimentation, le câble de transmission de signaux (câble IDE) ainsi que le câble du ventilateur et en le tirant vers le centre de l’appareil pour détacher sa partie fixe de la base.

3. Un support (support pour lecteur de disque dur), monté sur les côtés droit et gauche de

l’appareil, permet d’installer le lecteur. Pour ce faire, retirez les vis qui maintiennent le support sur lequel vous souhaitez fixer le composant. BRACKET-HDDFrançais Français 2-8

5. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître. Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers maître / esclave dans le bon ordre. Montez le lecteur de disque dur sur le support à l’aide des VIS SPECIAL (A) (BWH, 6-32UNC,L10.5) (4 emplacements) fournies comme accessoires.

6. Remontez le support avec le disque dur à l’endroit d’où il a été retiré.

Placez le support de manière à ce que les cinq emplacements d’assemblage situés à la base de l’appareil soient parfaitement alignés avec les trous de fixation du support, puis faites-le glisser vers l’extérieur de l’appareil et serrez les vis.

8. Vérifiez que le connecteur et le câblage internes sont correctement branchés et fixés, puis

9. Serrez les vis de fixation du cache (les côtés droit et gauche disposent chacun de 5

emplacements, la face arrière d’une).

7. Assurez-vous que le support est solidement fixé à l’intérieur de l’appareil, puis branchez le

câble d’alimentation, le câble de transmission de signaux (câble IDE) et le câble du ventilateur sur le lecteur de disque dur. Ajout d'un lecteur de disque dur - premier esclave (placez-le en haut du support qui possède un lecteur de disque dur intégré). Ajout de deux lecteurs de disque dur - second maître (placez-le sous le support vide). Ajout de trois lecteurs de disque dur - second esclave (placez-le au-dessus du support vide). Attention Attention

1. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître. Ajout d'un lecteur de disque dur : premier esclave (placez-le en haut du support qui possède un lecteur de disque dur intégré). Ajout de deux lecteurs de disque dur : second maître (placez-le sous le support vide). Ajout de trois lecteurs de disque dur : second esclave (placez-le au-dessus du support vide).

2. Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers

maître / esclave dans le bon ordre.Français Français 2-10

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

2-9 Lecteur de disque dur SHR-2162/2082 Jusqu’à 2 lecteurs de disque dur peuvent être ajoutés sur ce produit. De nombreux facteurs peuvent cependant provoquer un choc électrique, un accident ou un dysfonctionnement à l’intérieur de l’appareil. Si l’utilisateur n’installe pas correctement l’appareil ou n’applique pas les paramètres adéquats, il est possible que le lecteur de disque dur ne soit pas reconnu ou que l’appareil ne fonctionne pas. Il est donc recommandé à l’utilisateur de contacter son revendeur avant d’ajouter un lecteur de disque dur. [A lire attentivement avant d’ajouter un lecteur de disque dur] ■ Lorsque vous ajoutez un lecteur de disque dur, veillez à ce que le câble ne se coince pas dans des endroits inappropriés ou qu’il ne perde pas sa capacité d’isolation (risques d'incendie ou de dysfonctionnements). ■ Lorsque vous ajoutez un lecteur de disque dur, attention aux bords tranchants situés à l’intérieur de l’appareil. ■ Veillez à ne pas perdre les vis de démontage ou les accessoires. Si les vis ou les accessoires ne sont pas montés ensembles, l’appareil risque de rencontrer des dysfonctionnements ou de ne pas fonctionner du tout. [Ajout d’un lecteur de disque dur]

1. Pour retirer le cache de l’appareil, retirez les vis situées sur les côtés gauche et droit (5 vis

de chaque côté) et à l’arrière (1 vis).

2. Retirez le cache de l’appareil. (pour ce faire, soulevez d’abord doucement la partie arrière

après avoir fait glisser le couvercle vers l’arrière).Français Français 2-12

4. Retirez le support pour lecteur de disque dur (A) de l’appareil en enlevant le câble

d’alimentation, le câble de transmission de signaux (câble IDE) ainsi que le câble du ventilateur et en le tirant vers le centre de l’appareil pour détacher sa partie fixe de la base. Retirez le support pour lecteur de disque dur (B) en le soulevant après avoir oté les vis.

3. Un support (support pour lecteur de disque dur), monté sur les côtés droit et gauche de

l’appareil, permet d’installer le lecteur. Pour ce faire, retirez les vis qui maintiennent le support sur lequel vous souhaitez fixer le composant. BRACKET-HDD(A) BRACKET-HDD(B) BRACKET-HDD(A) BRACKET-HDD(B)Français Français 2-14

5. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître. Le lecteur de disque dur doit généralement être installé en tant que premier maître et le lecteur de CD-RW en tant que second maître de l’IDE. Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers maître / esclave dans le bon ordre.

6. Remontez le support pour lecteur de disque dur à l’endroit d’où il a été retiré. Placez le

support (A) de manière à ce que les cinq emplacements d’assemblage situés à la base de l’appareil soient parfaitement alignés avec les trous de fixation du support, puis faites-le glisser vers l’extérieur de l’appareil et serrez les vis. Placez le support (B) de manière à ce que les quatre emplacements de fixation situés à la base de l’appareil soient parfaitement alignés avec les trous de fixation du support, puis serrez les vis.

7. Assurez-vous que le support est solidement fixé à l’intérieur de l’appareil, puis branchez le

câble d’alimentation, le câble de transmission de signaux (câble IDE) et le câble du ventilateur sur le lecteur de disque dur. Ajout d'un lecteur de disque dur - premier esclave (placez-le en haut du support qui possède un lecteur de disque dur intégré). Montez le lecteur de disque dur sur le support à l’aide des VIS SPECIAL (A) (BWH, 6-32UNC,L10.5) et des VIS TAPTITE (BH,+,S,M3,L6,ZPC) (4 emplacements) fournies comme accessoires (les vis doivent être suffisamment serrées afin qu'elles ne se détachent pas en cas de vibrations).

(B) Un tournevis est fourni lors de l'achat du lecteur de disque dur. Ajout de deux lecteurs de disque dur - second esclave (montez-le sur le support supérieur du lecteur de CD-RW intégré).Français

Connexion à d’autres équipements

8. Vérifiez que le connecteur et le câblage internes sont correctement branchés et fixés, puis

9. Serrez les vis de fixation du cache (les côtés droit et gauche disposent chacun de 5

emplacements, la face arrière d’une). Attention Attention

1. Lorsque vous installez un lecteur de disque dur supplémentaire, vous devez également

monter le premier maître. Le lecteur de disque dur doit généralement être installé en tant que premier maître et le lecteur de CD-RW en tant que second maître de l’IDE. Ajout d'un lecteur de disque dur : premier esclave (placez-le en haut du support qui possède un lecteur de disque dur intégré). Ajout de deux lecteurs de disque dur : second esclave (montez-le sur le support supérieur du lecteur de CD-RW intégré).

2. Montez le lecteur de disque dur que vous souhaitez ajouter après avoir installé les cavaliers

maître / esclave dans le bon ordre. Lecteur de disque dur principal Lecteur de disque dur secondaireFrançaisFrançais 3-2

Connexion vidéo, audio et écran 3-1

Connexion réseau ● Connexion Internet via Ethernet (0/100 BaseT)● Connecter à Internet par ADSL● Connecter à Internet par Ethernet(10/100BaseT)● Connecter à Internet par ADSLHub/Pupitre demélange vidéoHub/Pupitre demélange vidéoHub/Pupitre demélange vidéoWindows SmartViewerWindows SmartViewermodem ADSLligne ADSLRJ45 Câble Ethernet( Câble direct )Hub/Pupitre demélange vidéoWindows SmartViewermodem ADSLligne ADSLRJ45 Câble Ethernet( Câble direct )RéseaufédérateurHub/Pupitre demélange vidéoHub/Pupitre demélange vidéoWindows SmartViewerRéseaufédérateur [SHR-2160/2162] [SHR-2160/2162] [SHR-2080/2082] [SHR-2080/2082]Français Français 3-6

Connecter l’entrée/la sortie alarme

1. Il y a deux ports de branchement USB à la façade et arrière SHR-2160/2162/2080/2082.

2. USB disque dur, USB CD/DVD, et USB Mémoire sont branchés par les ports avant et arrière

de SHR-2160/2162/2080/2082.

3. Seul un dispositif USB peut être branché à chaque port de branchement USB.

4. Si le HDD USB est branché au système, il doit être détecté et configuré par la configuration

du Menu – Système – HDD avant le fonctionnement.

5. Il fournit la fonction de connexion à chaud, qui relie/supprime le dispositif, pendant

l’exploitation du système.

VERTISSEMENT VERTISSEMENT - Attendez jusqu’à ce que le dispositif USB branché par la connexion à chaud soit suffisamment stabilisé puis cliquez sur CONNECT dans le SHR-2160/2162/2080/2082 MENU avant l’utilisation. - Le port USB avant et arrière SHR-2160/2162/2080/2082 ne peut pas être connecté au dispositif USB de mêmes sortes. (Par exemple, 2 dispositifs de CD-RW ou USB Mémoires sont utilisés par la connexion à la façade et à l’arrière du système.) - Si vous utilisez l’USB Mémoire sur SHR-2160/2162/2080/2082, vous devrez utiliser un des formats supportés par SHR-2160/2162/2080/2082. Même si vous la formatez en format FAT32 sur PC, elle sera reformatée, en cas de branchement avec SHR- 2160/2162/2080/2082.

VERTISSEMENT VERTISSEMENT - Le disque dur de l’USB doit être configuré au maître. Remarque Remarque Référez-vous la section ‘Système (Configuration disque dur)’ de la page 5-8 du manuel de l’utilisateur.

Brancher USB Les ports d’entrée/sortie alarme situés à l’arrière du SHR-2160/2162 sont composes comme suit : ● Connexion d’Entrée / Sortie ALARME Nom Fonction - Entrée alarme 1 - Entrée alarme 2 - Entrée alarme 3 - Entrée alarme 4 - Entrée alarme 5 - Entrée alarme 6 - Entrée alarme 7

- Entrée alarme 9 - Entrée alarme 10 - Entrée alarme 11 - Entrée alarme 12 - Entrée alarme 13 - Entrée alarme 14 - Entrée alarme 15 - Entrée alarme 16

Entrée RESET alarme - Sortie alarme 1 - Sortie alarme 2

- Sortie alarme 3 - Sortie alarme 4 Entrée RESET alarme Port de sortie d’alarme lors de la réception d’un signal ALARM RESET, le système annule le signal d’entrée et de sortie de l’alarme actuel puis reprend la détection.Français Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

3-7 3-8 ● Connexion d’Entrée / Sortie ALARME Connexion d’Entrée ALARME Connexion d’Entrée ALARME Connexion Sortie ALARME Connexion d’Entrée ALARME Connexion Sortie ALARME [SHR-2160/2162] [SHR-2080/2082] Les ports d’entrée/sortie alarme situés à l’arrière du SHR-2080/2082 sont composes comme suit : ● Connexion d’Entrée / Sortie ALARME Port de sortie d’alarme Nom Fonction

lors de la réception d’un signal ALARM RESET,

Entrée RESET le système annule le signal d’entrée et de sortie alarme de l’alarme actuel puis reprend la détection.

Sortie alarme 4Français Français 3-10

Connexion de dispositif RS-485 ● Connectez le dispositif RS-485 via le port situé à l’arrière du SHR-2160/2162. ● Vous pouvez installer et contrôler la caméra PTZ supportant la communication RS-485. ● Vous pouvez utiliser la méthode Half Duplex ou Full Duplex pour la connexion. ● La plage de débits en bauds comprend 600, 1200, 2400, 4800, 9600, 19200 et 38400.Type Demi Duplex Données (–)Données (+)Type Plein DuplexRx(+) Rx(–)Tx(–)Tx(+)Tx(–) Tx(+)Rx(–)Rx(+)Caméra PTZ SHR-2160/2162arrière

VERTISSEMENT VERTISSEMENT Vérifiez d’abord si le dispositif RS-485 est compatible avec le SHR-2160/2162. Veuillez également faire attention à la polarité (+/ -) du RS-485. ● Connectez le dispositif RS-485 via le port situé à l’arrière du SHR-2080/2082. ● Vous pouvez installer et contrôler la caméra PTZ supportant la communication RS-485. ● Vous pouvez utiliser la méthode Half Duplex ou Full Duplex pour la connexion. ● La plage de débits en bauds comprend 600, 1200, 2400, 4800, 9600, 19200 et 38400.Type Demi Duplex Données (–)Données (+)Type Plein DuplexRx(+) Rx(–)Tx(–)Tx(+)Tx(–) Tx(+)Rx(–)Rx(+)Caméra PTZ SHR-2080/2082arrière

VERTISSEMENT VERTISSEMENT Vérifiez d’abord si le dispositif RS-485 est compatible avec le SHR-2080/2082. Veuillez également faire attention à la polarité (+/ -) du RS-485.Français

Mode d’écran en direct 4-2 Descriptif des icônes d’écran en direct Les icônes de l’écran en direct du SHR-2160/2162/2080/2082 affichent la configuration et les functions actuelles de l’écran. Français

Démarrage du système 4-1 SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR● Lorsque vous mettez l’appareil sous tension, l’écran de logo ci-dessous apparaît. ● Quand le logo apparaît, tous les LED avant clignotent 6 fois pour initialiser le système pour l’exploitation. ● A l’achèvement de l’initialisation normale, l’écran en direct s’affiche avec un son Bip. ● Il faut environ 1 minute avant qu’une image en direct apparaisse. Remarque Remarque Le nouveau disque dur peut demander plus de temps pour l’initialisation du système. Si l’écran en direct ne s’affiche pas sans interruption ou le LED en face répète le clignotement, vérifiez la connexion entre l’intérieur et l’extérieur. Si le système ne fonctionne pas normalement, contactez le point de vente où vous avez acheté le produit. Remarque Remarque Si l’écran en direct n’apparaît pas, vérifiez si la ‘sortie vidéo’ sort en mode Composite ou VGA. Le mode par défaut est le mode Composite. ● L’écran en direct n’affecte pas la configuration antérieure du MENU. Si vous redémarrez le système après l’avoir mis hors tension au cours d’un enregistrement, l’écran en direct apparaîtra et l’enregistrement se poursuivra. PTZ

CAM_01CAM_01V.Loss : Icônes d’enregistrement Ces icônes représentent respectivement l’enregistrement Normal / Evénement (Alarme + Mouvement) / Programmation. : Icônes de taille vidéo d’enregistrement Ces icônes représentent respectivement la taille d’enregistrement Normal / CIF. - Normal : Demi D1 - (NTSC)720X240 (PAL) 720X288 - CIF : CIF - (NTSC)352X240 (PAL)352X288 : Icône de verrouillage de l'enregistrement Cette icône indique que l'enregistrement a été verrouillé lors de la configuration de l'enregistrement. : Icônes PTZ Ces icônes apparaissent lorsque vous configurez la caméra PTZ avec les icons PTZ et elles deviennent jaunes lorsque vous exécutez les fonctions PTZ. : Icône audio Cette icône représente l’état audio (On/Off) et elle devient jaune lorsque l’audio est activé. Elle n’apparaît pas si la vidéo ou l’audio est désactivé. : Icône de détecteur d’évènements Cette icône apparaît sur le canal synchronisé à l’entrée du signal du détecteur externe lorsque le détecteur est activé. : Icône d’évènements de mouvement Cette icône apparaît sur le canal d’évènements de mouvement lorsque la détection de mouvement est activée. : Icône zoom Cette icône apparaît lorsque vous effectuez un zoom avant et elle disparaît lorsque vous annulez le zoom avant. : Icône Freeze (geler) Cette icône apparaît en mode Freeze et elle disparaît lorsque vous annulez le mode Freeze. : Icône du HDD plein pour l’enregistrement S’affiche lorsque le disque dur ne dispose pas d’un espace suffisant lors de l’enregistrement. PTZFrançais Français

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

4-3 4-4 : Icône de séquence automatique Cette icône apparaît en mode séquence automatique. : Icône Sauvegarde de lecture Cette icône apparaît lorsque des données de sauvegarde sont lues. : Icône erreur de ventilateur Cette icône apparaît lorsque le ventilateur s’arrête. : Icône No HDD (Pas de lecteur de disque dur). S’affiche en l’absence de lecteur de disque dur. Si l’icône indiquant une défaillance du ventilateur ou l’absence de lecteur de disque dur s’affiche, contactez le service d'assistance technique. Perte V. / V. Off : l’état d’entrée vidéo Lorsqu’il n’y a plus d’entrée de données vidéo, [Perte V.] apparaît sur le canal. Lorsque vous réglez la vidéo sur Off, [V. Off] apparaît. Descriptif des modes d’écran en direct Le SHR-2160 reçoit 9 images en direct et les lit en huit modes suivants : ● Mode plein écran : Le canal sélectionné s’affiche en plein écran et la LED du canal concerné s’allume. ● Mode de division en 4,6,7,8, & 9 : Permet d'afficher 4, 6, 7, 8 ou 9 canaux en écran partagé. Vous pouvez accorder le numéro de chaînes et les écrans divisés vous mêmes. Le mode de division en 4CH ou 9CH a la fonction de changement d’écran. Référez-vous à (4-4) l’installation du mode d’écran en live. Appuyez sur le bouton [Direction Control] dans le mode de division en 8CH et l’écran principal (CAM_01 dans la figure) va bouger. ● Mode de divison en 16 : Permet d'afficher l'image en direct d’un canal en 16 parties. La sélection de la chaîne dans le mode divisé en 16 n’est pas disponible. ● Mode PIP (Image dans l’image) : Permet d'afficher une image au format 1/3 en plein écran. Vous pouvez placer l’écran PIP sur l’une des cinq zones du plein écran avec les touches ou . ● Mode séquence automatique : Permet d'afficher chaque canal en plein écran selon l'intervalle configuré. CAM_01CAM_02CAM_01CAM_01CAM_13CAM_09CAM_14CAM_10CAM_15CAM_11CAM_05CAM_06CAM_07CAM_01CAM_02CAM_03CAM_16CAM_12CAM_08CAM_04CAM_05CAM_01CAM_06 CAM_07CAM_08CAM_04CAM_03CAM_02 Mode de divison en 16 Mode de divison en 9 Mode de divison en 6 Mode de divison en 8 Mode PIP Mode plein écran Mode séquence automatique Mode de divison en 7 CAM_03CAM_04CAM_01CAM_02CAM_03CAM_06CAM_04CAM_01CAM_02CAM_07CAM_05 Mode de divison en 4 CAM_01 CAM_02CAM_03CAM_06CAM_05CAM_08 CAM_09CAM_04CAM_07CAM_02CAM_03CAM_06CAM_05CAM_01CAM_04

Sélectionner le Mode d’écran Live Chaque mode peut être sélectionné par le [Bouton MODE] et [bouton de CH1 ~ CH16]. La figure suivante montre le Mode Live de SHR-2160 après la conversion. ● Le mode par défaut est celui de 16 écrans divisés. ● Le mode par défaut de 9 écrans divisés est [9Split 1] pour [CH1 ~ CH9], [9Split 2] pour [CH10 ~ CH16], et [9Split Screen change] pour [9Split 1] et [9Split 2] alternativement. ● Le mode par défaut de 4 écrans divisés default est [4Split 1] pour [CH1 ~ CH4], [4Split 2] pour [CH5 ~ CH8], [4Split 3] pour [CH9 ~ CH12], [4Split 4] pour [CH13 ~ CH16], et [4Split Screen change] pour [4Split 1] ~ [4Split 4] alternativement. ● Autres modes que le plein écran peuvent être sélectionnés en appuyant sur le bouton [Mode] et le bouton [ , ➝ ] dans l’ordre. A chaque fois que vous appuyez sur le bouton [Mode], le mode change dans la procédure suivante : [16Split] ➝ [9Split 1] ➝ [4Split 1] ➝ [6Split] ➝ [7Split] ➝ [8Split] ➝ [PIP] ➝ [Screen Mode] ➝ [16Split]. A chaque fois que vous appuyez sur le bouton [ , ➝ ], le mode change dans la procédure suivante, [9Split 1, 2, Screen Mode], [4Split 1, 2, 3, 4, Screen Mode]. ● Appuyez sur le bouton [CH1~CH16] pour voir le plein écran de chaque chaîne. ● Appuyez sur le bouton Mode après avoir converti en plein écran dans le mode de écrans divisés pour retourner à l’écran du mode de division.

Sélection du canal en direct & Configuration audio On/Off 4-6 Ala différence du mode plein écran, du mode écran divisé en 9 et du mode sequence automatique, les autres modes écran divisé vous permettent de choisir le canal à afficher dans chaque zone divisée. Cependant, le canal dont le MENU est réglé sur ‘audio On’ peut configurer l’audio On/Off dans tous les modes En direct. Configuration Audio On/Off en plein écran En mode Plein écran, la bande son du canal sélectionné se met en marche automatiquement et vous donne ainsi la possibilité d'activer ou désactiver le son en appuyant sur le bouton Audio. En fonction de la condition de configuration Audio On/Off, l’icône Audio de la chaîne devient Jaune/Blanche. 16 Sélectionner Audio On/Off dans le mode de division 16 Si vous appuyez sur [Entrée] dans le mode de division, le curseur suivant apparaîtra et la chaîne sera sélectionnée. Lorsque vous choisissez un canal provisoire, il vous est possible d'activer ou de désactiver le son du canal sélectionné à l'aide du bouton Audio. En fonction de la condition de configuration Audio On/Off, l’icône Audio de la chaîne devient Jaune/Blanche. Vous pouvez régler le son pour 1 à 4 canaux en mode 16-split (Ecran 16 parties).

Freeze & Zoom Fonction Freeze La fonction Freeze effectue une pause sur l’image vidéo de l’écran en direct et elle est disponible uniquement en mode En direct. Vous pouvez configurer la fonction Freeze On/Off avec le bouton [FREEZE]. Vous pouvez activer ou désactiver le gel à l'aide du bouton [FREEZE] (GEL). Fonction zoom La fonction Zoom agrandit deux fois la zone sélectionnée et elle est disponible uniquement en mode plein écran. Lorsque vous appuyez sur le bouton [ZOOM] en mode plein écran, la zone agrandie s’affiche et vous pouvez ajuster la position de la zone sélectionnée. Lorsque vous sélectionnez une zone et appuyez sur le bouton [Entrée], la zone s’affiche en taille deux fois plus grande. Lorsque vous appuyez de nouveau sur ce bouton, l’écran précédent pour sélectionner la zone à agrandir réapparaît. Vous pouvez utiliser la fonction Zoom Off avec le bouton [ZOOM] suite à l’agrandissement d’une zone. Le bouton de configuration Zoom [LED Zoom] s’active ou se désactive en fonction de l’état de configuration zoom On/Off. Sélection des canaux en mode 4, 6, 7, 8 et 9 split (partagé en 4, 6, 7, 8 et 9 parties) et en mode PIP (PIP) et réglage de la fonction Audio On/Off (Audio activé/désactivé). Comme pour le mode 16 split (Partagé en 16 parties), lorsque vous appuyez sur le bouton [Enter] (Entrée) en mode 4, 6, 7, 8 et 9 split (Partagé en 4, 6, 7, 8 et 9 parties) et en mode PIP (PIP), le curseur de sélection apparaît et permet de sélectionner le canal approprié. Lorsque vous choisissez un canal provisoire, il vous est possible de sélectionner la chaîne visionnée à l'aide des boutons 1 à 16 et d'activer ou de désactiver le son à l'aide de la DEL du bouton Audio (Audio) de la même manière qu'en mode 16-split (écran partagé en 16 parties). Selon que le son soit activé ou désactivé, l'icône Audio du canal approprié devient jaune/blanche. Mode simple Zoom enZoom en l’étatBoutonZOOM BoutonZOOM BoutonENTERBouton ENTERBouton MOVE CAM_13CAM_09CAM_14CAM_10CAM_15CAM_11CAM_05CAM_06CAM_07CAM_01CAM_02CAM_03CAM_16CAM_12CAM_08CAM_04Français Français

Surveillance des évènements 4-8 La surveillance des évènements affiche à l’écran le canal synchronisé à un évènement spécifique (Détecteur / Mouvement / Perte vidéo) lorsque cet évènement survient. Vous pouvez configurer la surveillance des évènements On/Off et l’intervalle entre deux évènements dans [Menu] ➝ [Monitoring]. Si vous réglez la surveillance des évènements sur un intervalle de 5 secondes et qu’un évènement arrive sur le canal CH2 au début de cet intervalle comme montré dans la figure ci-dessous, le système affiche le canal CH2 en plein écran pendant 5 secondes. L’évènement suivant arrivé dans la limite de 5 secondes s’affiche avec l’évènement précédent. Dans la figure ci-dessous, les évènements du canal CH1 et du canal CH3 arrivent dans la limite de 5 secondes (par exemple, dans 4 secondes) après l’évènement du canal CH2 et les trois évènements s’affichent sur l’écran divisé en 4. Ainsi, les évènements des canaux CH2, CH5 et CH7 arrivés dans la limite de 5 secondes après les évènements des canaux CH1 et CH3 sont intégrés dans les deux évènements précédents et tous les cinq évènements s’affichent sur l’écran divisé en

9. Si aucun autre évènement n’arrive pendant l’intervalle entre deux évènements, le

système revient au mode En direct précédent. Lorsque vous appuyez sur le bouton [Alarme] pendant l’intervalle entre deux évènements, la surveillance des évènements s’arrête. A la détection d’un évènement, [LED Alarme] s’allume. Si vous appuyez sur le bouton [Alarme] à cet instant, [LED Alarme] disparaît. Appuyez sur [ALARM] pour réinitialiser les parameters de l’alarme. L’icône des événements dispparaîtra et cette fonction sera annulée pendant la surveillance des événements. Lorsque l’heure d’enregistrement des événements, l’heure de Pré-alarme et celle de Post-alarme étaient déjà réglée une fois l’alarme a été sonnée, l’enregistrement des événements sera fait pour la période fixée.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Surveillance de la sortie SPOT La surveillance de la sortie SPOT n’a aucun lien avec la sortie écran en direct qui surveille l’écran entier d’un canal spécifique. En sélectionnant la surveillance à partir de l’écran MENU, vous pouvez désigner un canal parmi CH1 à CH16 pour la surveillance de la sortie SPOT ou faire afficher les canaux un par un à un intervalle défini de la même manière qu’en mode séquence automatique du mode En direct. En sélectionnant la surveillance de la sortie SPOT sur On, vous pouvez projeter le canal d’évènements. Dans le cas où les évènements arrivent simultanément sur plusieurs canaux, le canal d’évènements du plus bas numéro a la priorité pour la projection. Si le problème de ventilateur persiste, la durée de vie de l’appareil sera diminuée. Si une erreur au niveau du ventilateur est signalée, veuillez contacter le service d’assistance technique.

VERTISSEMENT VERTISSEMENT Si le HDD incorporé n’est pas branché, ou s’il a une erreur d’alimentation, ‘l’erreur du HDD incorporé" indiquant ( ) s’affiche en haut à gauche. Ace moment, (1) Mode d’écran en direct (2) Mode de surveillance par Smart Viewer fonctionnent seulement et les autres functions y compris l’enregistrement, la recherché, la lecture, la configuration du menu, et PIZ ne fonctionnent pas. Si le problème ci-dessus se produit, assurez-vous de contacter un centre de service pour régler le problème.

VERTISSEMENT VERTISSEMENT Si le ventilateur dans un ensemble ne fonctionne pas ou a un probème, le message d’erreur de ventilateur se lance dans l’écran en direct comme la photo ci dessous. Puis l’icône d’erreur de ventilateur apparaît en haut à gauche. Dans ce cas, vérifiez le ventilateur dans l’ensemble. L’icône en haut à gauche disparaît automatiquement si le ventilateur recouvre son opération. Informations sur le ventilateur Une erreur se produit dans le ventilateur. Référez-vous au mode d’emploi. Remarque Remarque Dans la fenêtre Live (Direct), vous pouvez sélectionner un canal principal de la manière suivante : - Lorsque vous appuyez sur le bouton Stop (Arrêt) puis sur un bouton numéroté de 1 à 16 correspondant aux canaux, ce canal est alors configuré comme sortie principale. - Lorsque vous appuyez sur le bouton Stop (Arrêt) et le bouton Mode (Mode), la sortie principale est configurée comme mode Screen change (Changement d'écran).Chapitre 5 Configuration du menu

FrançaisFrançaisFrançais

Système 5-2 ● Appuyez sur la touche “Entrée” puis la touche ¦ ou pour déplacer le curseur sur J/M/A. Utilisez la touche ou pour modifier la date. Appuyez sur la touché “Entrée” pour sortir du menu. ● Heure Appuyez sur la touche “Entrée” puis la touche ¦ ou pour déplacer le curseur sur H/M/S. Utilisez la touche ou pour modifier l’heure. Appuyez sur la touche ‘Entrée’ pour quitter le mode. Le changement definitive ne s’effectue que lorsque vous appuyez sur “OK” ou “Annuler”. Avant utilisation 5-1 ● Sélection Le curseur jaune indique la fenêtre actuelle. Utilisez la touche ,,¦ ou située sur le panneau avant pour déplacer le curseur sur le menu désiré. Lorsque vous appuyez sur la touche “Entrée” en mettant le curseur sur le menu désiré, le système entre en nouveau mode. Appuyez sur la touche “Entrée” pour confirmer votre sélection. Dans le menu tombant, utilisez la touche ou pour déplacer le curseur sur le menu désiré. ● “OK” ou “Annuler” dans la fenêtre de configuration du menu. Une fois la configuration modifiée, la procédure de nouvelle configuration du menu se termine lorsque vous appuyez sur “OK”. Appuyer sur “Annuler” annule la configuration précédente et vous faire revenir au menu supérieur. ● Bouton “MENU” & Bouton “Recherche” Le bouton MENU et le bouton Recherche fonctionnent comme le bouton d’entrée lorsque vous appuyez là-dessus pour la première fois. Une fois l’entrée effectuée, ces boutons s’utilisent pour revenir à la page précédente. ● Le signe “>” ou “V” situé à côté du titre s’utilise pour copier une ligne sur la valeur de la première ligne en suivant la direction de la flèche. ● La première page du menu est composée comme suit :SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR Configuration Date / Heure / Langue Date/Heure/LangueMot de passeValeur par défautLog SystèmeLog EvénementInformations & Setup SystèmeSetup HDDConfiguration deMode HDDTélécommandeArrèt SystèmeCONFIGURATION MENUSystèmCaméraSurveillianceMode Enreg.Enreg.dénePlanning Enreg.SauvegardeRéseauMouvement/Commande ChoisiQuitterFrançais Français 5-4 Mot de passe

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-3 ● Format date Trois formats sont supportés : Année-Mois-Jour / Jour-Mois-Année / Mois-Jour-Année. ● Format heure Deux formats sont supportés : 24 heures / 12 heures (AM/PM). ● Langue Après avoir choisi votre langue, le OSD s’affiche en langue sélectionnée. Les langues disponibles se trouvent dans la liste. ● Heure d’été(Heure avancée) Le réglage de l’heure d’été effectue un avancement d’une heure par rapport à l’heure locale standard. Cette fonction s’utilise dans les pays où l’heure d’été est appliquée. Avec le réglage de l’heure d’été, l’heure avance d’une heure et le système nécessite le redémarrage. Lorsque cette fonction est réglée sur Off, l’heure d’été ne s’applique pas et vous ne pouvez pas entrer dans le menu date situé sur la droite. Lorsque cette function est réglée sur On, vous pouvez régler l’heure de début située sur la gauche et l’heure de fin située sur la droite avec ‘-’. L’heure d’été est disponible uniquement pour le réglage mois/jour/heure. L’année/minute/seconde reste inactif. ● Le mot de passe par défaut est ‘4321’. ● Nouveau mot de passe Utilisez cette fonction pour changer le mot de passe système du SHR-2160/2162/2080/2082. Vous pouvez saisir jusqu’à 4 chiffres pour créer un nouveau mot de passe. Après avoir appuyé sur le bouton Enter (Entrée), effectuez la saisie à l'aide des boutons numérotés 1 à 9, 10 (correspond à 0) situés à gauche. Lorsque vous appuyez sur la touche “Entrée” après le changement, le système passe automatiquement à l’étape “Confirmation de nouveau mot de passe”. ● Confirmation de nouveau mot de passe Confirmez le nouveau mot de passe. Vous devez entrer de nouveau le nouveau mot de passe. Sinon, le nouveau mot de passe ne sera pas valide. ● Verrouillage de mot de passe Lorsque vous appuyez sur le bouton “Menu” pendant que cette fonction est réglée sur On, une fenêtre demandant le mot de passe apparaît. Lorsque vous appuyez sur le bouton “Menu” pendant que cette fonction est réglée sur Off, vous pouvez entrer directement dans le Menu sans saisir le mot de passe. ● Configuration du verrouillage de l’enregistrement Lorsque vous appuyez sur le bouton Record “Enregistrement” alors que le verrouillage de l’enregistrement est activé, la fenêtre vous invitant à saisir votre mot de passe s’affiche. Vous pouvez également activer ou désactiver le verrouillage de l’enregistrement depuis la télécommande. ● Verrouiller toutes les touches Lorsque vous sélectionnez cette fonction, le système entre immédiatement en mode En direct. Lorsque vous appuyez sur un bouton situé sur le panneau avant, la fenêtre de mot de passe apparaît. Si vous entrez le mot de passe correcte, le verrouillage sera annulé avec l’apparition d’une fenêtre indiquant cette annulation. Remarque Remarque [Modification de la date/heure] Lorsque vous appuyez sur “OK” après avoir modifié la date et l’heure, une fenêtre demandant la confirmation de modification apparaît. Appuyez sur “Oui” pour changer la date/’heure. Comme la date/l’heure ne change pas dans processus de sauvegarde/d’ enregistrement, assurez-vous d’arrêter le processus de sauvegarde/d’ enregistrement avant de changer la date/l’heure . Si la date et l’heure sont modifiées, le système redémarre. Remarque Remarque [Configuration de l’heure d’été] La sauvegarde en cours sera annulée. L’enregistrement en cous sera suspendu pendant quelques temps en attendant le redémarrage du système. Remarque Remarque [Verrouiller toutes les touches] Lorsque vous sélectionnez cette fonction, le système entre immédiatement en mode En direct en verrouillant les touches.

VERTISSEMENT VERTISSEMENT [Modification de la date/heure] Si vous modifiez la date/heure sur une valeur antérieure, les données enregistrées avant la restauration seront effacées. Par exemple, si vous changez l’heure de 08h00 à 07h00, toutes les données enregistrées entre 07h00 et 08h00 seront effacées.

VERTISSEMENT VERTISSEMENT [Configuration de l’heure d’été] Le système avançant d’une heure, les données enregistrées depuis une heure seront effacées. Comme l’heure d’été s’active à l’heure actuelle, soyez extrêmement prudent avec cette option afin d’éviter tout problème causé par l’effacement des données ou le redémarrage du système.Français Français 5-6 ● Liste du SYSLOG

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-5 Restauration des paramètres usine par défaut ● ICette fonction initialise toues les valeurs du menu. Les données enregistrées ne seront pas effacées. Appuyez sur “OK” dans la fenêtre de confirmation pour démarrer l’initialisation. Restauration des paramètres usine par défaut ● Les journaux système sont utilisés par un contrôleur pour vérifier les enregistrements importants. ● Cette fonction affiche les informations relatives aux journaux système telles que les date/heure du démarrage système, de l’arrêt système et de la modification de la configuration du menu. ● Début : pour aller à la première page du journal ● Précédent : pour revenir à la page précédente du journal. ● Suivant : pour aller à la page suivante du journal. ● Fin : pour aller à la page la plus récente du journal. Journaux d’événements ● Pour vérifier les enregistrements relatifs aux événements tels que Alarme / Mouvement / Perte vidéo. ● Cette fonction affiche les informations relatives aux journaux d’événements telles que la date/heure des événements. ● Début : pour aller à la première page du journal ● Précédent : pour revenir à la page précédente du journal. ● Suivant : pour aller à la page suivante du journal. ● Fin : pour aller à la page la plus récente du journal. ● Liste des journaux d’événements Perte vidéo CH[N°] Canal[N°] Perturbation de l’image Détection d’alarme CH[N°] Canal[N°] Alarme Détection de mouvement CH[N°] Canal[N°] Détection de mouvement System Start Démarrage système Login(Admin) Connexion Viewer (Admin.) Logout(Admin) Déconnexion Viewer (Admin.) Login(User) Connexion Viewer (Utilisateur) Logout(User) Déconnexion Viewer (Admin.) Setup Start (Local) Réglage Entrée dans le menu Setup End (Local) Réglage : Sortie du menu Setup (Remote) Viewer : configuration du menu Play Back Start Début de la lecture Play Back End Fin de la lecture Record Start CH[N] Début de l’enregistrement du canal CH[N°] Record End CH[N] Fin de l’enregistrement du canal CH[N°] Power Failure Recovery Restauration système après l’échec à la mise sous tension Time Change Modification de la date/heure Load Factory Default Initialisation du système System Upgrade Modification du logiciel système Disk Full Plus d’espace sur le disque dur Backup Start Début de la sauvegarde Backup End Fin de la sauvegarde Backup Stop Arrêt de la sauvegarde Backup Fail Echec à la sauvegarde ATAHDD Erase Données ATA effaces USB HDD Erase efface les données du HDD USB. USB MEMORY Erase efface les données de l’USB Mémoire. Overwrite Playback Stop arêrte la lecture par l’écrasement. Backup Stop(Overwrite) arrête la sauvegarde par l’écrasement. Date/Heure/LangueMot de passeValeur par défautLog SystèmeLog EvénementInformations & Setup SystèmeSetup HDDConfiguration deMode HDDTélécommandeArrèt SystèmeSystèmCaméraSurveillianceMode Enreg.Enreg.dénePlanning Enreg.SauvegardeRéseauMouvement/Commande ChoisiQuitterFrançais Français 5-8

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-7 Informations système & Configuration Configuration disque dur ● Version du logiciel : Affiche la version actuelle. La configuration n’est pas disponible.

Format de diffusion : Affiche le format actuel (NTSC/PAL). La configuration n’est pas disponible.

Adresse Mac : Adresse de disque dur composée de 6 octets. La configuration n’est pas disponible. ● Effacer le disque dur Utilisez cette fonction pour effacer les données du dispositif ATA / USB HDD / USB. Cochez la case correspondant au dispositif que vous voulez effacer puis appuyez sur “OK”. Vous ne pouvez pas effacer les données pendant la procedure d’enregistrement ou de sauvegarde. ● Mise à jour du logiciel USB Vous pouez mettre à jour le programme à l’aide du dispositif de l’USB. S’il n’y a aucun dispositif, la fenêtre “Aucun dispositif” se lance. ● Pour le 2080/208, la version du logiciel s’affiche ainsi : SHR208X-V1.2.5- 2005XXXXXX. Remarque 1 Remarque 1 [Disque dur interne] En tant que disque dur physique interne de l’appareil principal SHR4080 connecté par un câble IDE, il stocke les données. [Disque dur externe] En tant que disque dur physique connecté au port situé à l’arrière de l’appareil principal SHR-2160/2162/2080/2082, il stocke les données. Ce disque dur peut être utilisé comme disque dur étendu ou disque dur de sauvegarde. - Disque dur étendu : complète le volume du disque dur interne. En étant connecté, il remplace le disque dur interne. - Disque dur de sauvegarde : sauvegarde l’ensemble de données enregistrées. Remarque 2 Remarque 2 [ATA] Usage : Disque dur interne C’eset un disque dur physique branché à la cable IDE à l’intérieur du corps principal de SHR-2160/2162/2080/2082. [USB] Usage : Disque dur externe (Disque dur étendu ou Disque dur de sauvegarde) Il s’agit d’un type de matériel connecté à la partie avant / arrière du SHR-2160/2162/2080/2082 par le port USB. ● Informations disque dur Affiche le nombre, le volume, l’état du dispositif ATA, USB. La configuration n’est pas disponible. Etat : Disque dur interne, Disque dur externe, Disque dur de sauvegarde. ● Configuration d’un disque dur externe Sauvegarde / Externe L’utilisation de l’USB peut être configurée comme indiqué ci-dessous. Non défini ➝ Lorsque l’usage du disque dur connecté n’est pas défini. Pour un disque dur externe ou de sauvegarde. Aucun dispositif ➝ Lorsque aucun disque dur n’est connecté. Vous pouvez appuyez sur le bouton droit après avoir connecté le disque dur. Externe ➝ Lorsque le disque dur connecté est défini comme disque dur externe. Il peut être utilisé comme disque dur de sauvegarde si vous appuyez sur la touche “Entrée” et sélectionnez Sauvegarde. Sauvegarde ➝ Lorsque le disque dur connecté est défini comme disque dur de sauvegarde. Il peut être utilisé comme disque dur externe si vous appuyez sur la touche “Entrée” et sélectionnez Externe.

VERTISSEMENT VERTISSEMENT [Effacer le disque dur] Les données ne peuvent pas être effaces pendant la procédure de sauvegarde ou d’enregistrement. N’oubliez pas de suspendre la sauvegarde ou l’enregistrement avant d’effacer les données.

VERTISSEMENT VERTISSEMENT [Mise à jour du logiciel USB] Téléchargez le logiciel pour la mise à jour sur le site web http://www.sec.co.kr, Partie CCTV. Si l’USB mémoire pour la mise à jour a un format non supporté par DVR set, la mise à jour est impossible. Dans ce cas, utilisez la ‘suppression du dispositif’ du menu 5-7 informations système et configuration. Un seul fichier pour la mise à jour est autorisée dans l’USB mémoire. Informations & Setup Système Version LogicielFormat de diffusionAdresse MacEffacerie dispositifATA InterneUSB AbsenteMémoires USB Absente.SHR204X-V1.0.2-20050714204611 NTSC 00:00:FO:54:A4:BEMise à jour du logiciel Annuler Setup HDD Informations HDDMèdia N° Utilisè / Capeacité Etat ATA 413.47G / 150.04 G Interne USB 1S’etup HDD externeUSB AbsenteQuitterFrançais Français 5-10

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-9 Configuration du mode HDD ● Enregistrement de repetition HDD Stop : arrête l’enregistrement lorsque le HDD est plein pendant l’enregistrement. Ecrasement : supprime les données originales et sauvegarde les nouvelles données lorsque HDD est plein pendant l’enregistrement. ● Son Bip de fin HDD On : fait un bip lorsque le disque dur est plein pendant le mode d’enregistrement. Off : Même si le disque dur est plein pendant l’enregistrement, le son bip ne s’entend pas. La télécommande ● MENU pour l’utilisation du clavier de système Samsung ● Dispositif Une télécommande, branchée au port RS485. ● Nom d’utilisateur C’est un nom d’utilisateur privé de SHR-2160/2162/2080/2082. Ce nom d’utilisateur privé est essentiel pour SSC-2000 parce que SSC-2000 peut contrôler plusieurs SHR-2160/2162/2080/2082 DVR. ● Taux de transfert Le taux de transfert pour communiquer avec SSC-2000 Il doit être le même pour SSC-2000 le taux de transfert pour la communication. ● Parité Configure une de None / pair / impair. ● Données Configure soit 7 ou 8. ● Arrêt Sets up either 1 or 2. ● Duplex Configure soit Demi Duplex soit Plein Duplex. ● Télécommande Permet d’activer ou de désactiver la télécommande. L’identifiant de la télécommande peut être défini entre 0 et 99.

VERTISSEMENT VERTISSEMENT Lorsque vous souhaitez écraser des données pour effectuer une sauvegarde, celle-ci ne débute que si la fonction HDD repeat recording (Enregistrement répété sur le disque dur) est réglée sur Overwrite (Ecraser). Vous pouvez modifier l'heure ou annuler la sauvegarde. [Ecrasement du disquee] Dans le mode d’écrasement, les données d’événements precedents sont supprimées et le mode change. Remarque Remarque Si le disque dur est plein, l’icône de disque plein ( ) s’affiche. Remarque Remarque Vous ne pouvez pas utiliser simultanément la PTZ et la télécommande en raison de problèmes de communication entre les deux appareils. En mode PTZ control (Contrôle PTZ), le mode PTZ (PTZ) du magnétoscope numérique est annulé lorsque le Mode Remote Control (Télécommande) est activé ; à l'inverse, la télécommande est désactivée lorsque le magnétoscope numérique passe en mode PTZ (PTZ) alors qu'il est contrôlé par la télécommande. Reportez-vous au manuel d'utilisation de la télécommande pour en savoir plus sur le contrôle de la PTZ du magnétoscope numérique à l'aide de la télécommande.Français Français 5-12

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-11 Arrêt système ● Pour terminer en toute sécurité la procédure en cours et mettre l’appareil hors tension. Appuyez sur “OK” dans la fenêtre de confirmation et mettez l’appareil hors tension lorsque le message “Prêt à la mise hors tension” s’affiche.

VERTISSEMENT VERTISSEMENT [ Arrêt système ] Si vous mettez le système hors tension sans utiliser le menu Arrêt système, vous risquez de provoquer des fonctionnements anormaux tels que perte de données ou échec disque. La mise hors tension de l’appareil doit être effectuée dans le menu Arrêt système.

Caméra ● Le menu Caméra est composé comme suit :● Vidéo On : Les images de la caméra du canal sélectionné apparaissent. Off : Les images de la caméra du canal sélectionné disparaissent. Covert1 : affiche les informations sauf celles pour video de la chaîne sélectionnnée. Covert2 : n’affiche aucune information. La configuration du nom Audio/Cam /de l’Auto séquence est impossible dans la chaîne Off. ● Audio On : Vous pouvez entendre le son venant du canal sélectionné. Off : Vous ne pouvez pas entendre le son venant du canal sélectionné. Seuls 4 canaux peuvent être sélectionnés pour le son. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. Configuration caméra Date/Heure/LangueMot de passeValeur par défautLog SystèmeLog EvénementInformations & Setup SystèmeSetup HDDConfiguration deMode HDDTélécommandeArrèt SystèmeSystèmCaméraSurveillianceMode Enreg.Enreg.dénePlanning Enreg.SauvegardeRéseauMouvement/CommandeChoisiQuitterSystèmCaméraSurveillianceMode Enreg.Enreg.dénePlanning Enreg.SauvegardeRéseauMouvement/CommandeChoisiQuitterFrançais Français 5-14

Nom de la caméra Vous pouvez donner un nom à la caméra du canal sélectionné. Lorsque vous appuyez sur la touche Entrée, un clavier virtuel apparaît. Clavier virtuel En déplaçant le curseur, vous pouvez entrer des caractères un par un. Vous pouvez utiliser jusqu’à 15 caractères. Vous ne pouvez pas utiliser la barre espace. Appuyez sur la touche Maj. pour changer le mode du clavier (2 modes)

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-13 Dispositif PTZ ● ID Nom de caméra PTZ.(0 à 255) ● Protocole Protocole supporté par la caméra PTZ. Les protocoles supportés sont les suivants : Samsung / Vic. / Pan. / AD / Phi. / Ern. / Pel-D / Pel-P / Vcl. / Dia. / Kal. ● Taux de transmission Le taux de transmission est supporté par le dispositif PTZ. 600 / 1200 / 2400 / 4800 / 9600 / 19200/38400 ● Parité Réglage possible : Aucune, Paire, Impaire. ● Data Réglage possible : 7 ou 8. ● Arrêt Réglage possible : 1 ou 2. ● Mode série Réglage possible : Half Duplex ou Full Duplex. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

VERTISSEMENT VERTISSEMENT Les éléments ci-dessus doivent correspondre à la configuration de la caméra PTZ. Pour en savoir plus, veuillez vous référer au manuel de l’utilisateur de la camera PTZ. ● Auto Séquence Vous pouvez définir la durée de chaque canal en mode séquence automatique du mode En direct. Le canal réglé sur Off ne fonctionnera pas en mode sequence automatique.Français Français 5-16 Configuration écran

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-15 ● La fenêtre ci-dessus vous permet de régler la luminosité/contraste/couleur de l’image de caméra de chaque canal. Placez le curseur sur le canal à ajuster et régler la luminosité/contraste/couleur. Une fois le canal sélectionné, celui-ci apparaît dans la zone PIP située sur la droite. Appuyez sur la touche ou pour adjuster la valeur (0 à 100). ● Lorsque vous sélectionnez un CANAL (✓ ), toutes les valeurs du canal devient identiques à la valeur du canal dernièrement sélectionné. ● Utilisez la touche “Par défaut” pour initialiser la valeur du canal sur la valeur par défaut ‘50’. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

Surveillance ● Surveillance des évènements Vous pouvez sélectionnez une valeur parmi Off/3sec/5sec/10sec/20sec/30sec/Continue. ① Off : La surveillance des évènements ne fonctionne pas et l’écran du canal où arrivent les évènements n’est pas activé. ➁ 3sec / 5sec / 10sec / 20sec / 30sec : L’écran visualise un canal pendant la durée sélectionnée avant de passer au canal suivant. ➂ Continuous : The Event Monitoring screen remains alive until you press the front “Alarm” button to cancel the screen manually. ● Affichage des lettres ① Date : La date s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off. ➁ Heure : L’heure s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off. ➂ Nom de la Caméra : le Nom de la Caméra s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off. ➃ Status : Audio/Ptz s’affiche sur l’écran lorsqu’il est On, et ne s’affiche pas lorsqu’il est Off. ● Canal de sortie Spot Le canal de sortie Spot est utilisé afin que l’un des deux écrans surveillent un canal en fixant sur ce canal. Le canal de sortie Spot supporte deux fonctions : Surveillance continue d’un seul canal et Séquence automatique pour afficher tous les canaux un par un. ① séq. Automatique affiche les canaux de Ch1 à Ch 16. ➁ Réglés sur séq. automatique, les canaux de sortie Spot s’affichent tout à tour. ➂ séq. automatique et identique à la durée définie dans la configuration caméra. ● Ecran d’évènements de sortie Spot Pour définir si la surveillance des évènements sera exécutée pour les canaux de sortie Spot. ① Off : La surveillance des évènements ne sera exécutée pour les canaux de sortie Spot. ➁ 3sec / 5sec / 10sec / 20sec / 30sec : Durée de l’affichage écran de chaque canal. ➂ Continue : Une fois affiché, l’écran reste affiché jusqu’à ce que vous supprimiez manuellement la LED “Alarme” du panneau avant. SurveillianceSurveilliance d’événementsDuré OffAffichange OSG Date OnHeure OnTitre OnEtat OnCanal de sortie CH1Ecran d’événements de sortie Off Sortie Ecran Sortie CompositeSupport de 1CH DVR Off CancellaFrançais Français 5-18 ● Sortie image Vous ne pouvez pas connecter à VGA OUT et Composite/S-Vidéo OUT En d’autres termes, l’utilisateur doit choisir entre la sortie VGA et la sortie composite / S-vidéo.

Composite : fait apparaître la sortie par le port “Composite / S-Vidéo OUT”.

VGA : La sortie s’effectue par le port “Sortie VGA”. Lorsque vous changez Composite sur VGA ou vice versa, le système doit redémarrer. ● Emplacement du canal de lecture Désigne l'emplacement du canal à afficher sur l'écran en mode 9-split (Ecran partagé en 9 parties). Lower right-hand corner (Coin inférieur droit) : l'emplacement se trouve dans le coin inférieur droit. Center (Centre) : l'emplacement se trouve au centre. ● Changement de canaux multiples Il vous est possible de paramétrer des modifications pour un écran partagé. Vous pouvez les régler sur 3, 5, 10, 20 ou 30 secondes.

VERTISSEMENT VERTISSEMENT [Video Out] Lorsqu’elle est réglée sur Composite, la sortie VGA ne fonctionne pas. Lorsqu’elle est réglée sur VGA, la sortie Composite ne fonctionne pas. Si vous appuyez sur le bouton numéro 1 pour 5 secondes dans le Live Mode (mode en direct) en gardant le bouton MODE enfoncé, le système va changer de VGA pour COMPOSITE ou de COMPOSITE pour VGA et redémarre. [Video Output] (Sortie vidéo) Sortie NTSC VGA : 720x480 (60 Hz) Sortie PAL VGA : 720x576 (50 Hz) [NTSC] Concernant le système NTSC, la sortie VGA étant égale à 720x480 (60 Hz) et si vous disposez d’un ordinateur avec écran à tube cathodique, vous devrez régler la taille de l’image ; si vous possédez un ordinateur avec écran LCD ne prenant pas en charge le format 720x480, le signal de l’image sera défini sur 640x480. Durant ce procédé, la ligne verticale peut émettre un son. [PAL] Concernant le système PAL, la sortie VGA étant égale à 720x576 (50 Hz) et si vous disposez d’un ordinateur avec écran à tube cathodique, vous devrez régler la taille de l’image ; si vous possédez un ordinateur avec écran LCD ne prenant pas en charge le format 720x576, aucune image n’apparaîtra dans les parties inférieure et supérieure de l’écran. Remarque : pour les écrans LCD ne prenant pas en charge la fréquence 50 Hz, soyez très attentifs lors de la sélection d’un écran LCD car les images ne s’afficheront pas.

Mode Enregistrement par événement Mode Record (Enregistrement) ● Vous trouverez ci-dessous la liste détaillée du menu du mode Record (Enregistrement) : Qualité de l'enreg. et suppr. auto. ● Qualité d'enregistrement de l'image Permet de régler la qualité d'enregistrement de l'image. Vous pouvez choisir entre les options highest/high/normal/low (Maximale / Elevée / Normale / Faible) ● Suppression automatique Lorsque vous cliquez sur le bouton Off (Désactiver) situé dans la partie inférieure gauche, vous pouvez activer ou désactiver l'appareil. Si vous sélectionnez On (Activer), vous pouvez choisir une plage de dates dans laquelle vous pouvez effectuer une recherche en vous déplaçant à l'aide du bouton Date selection (Sélection de la date). Si vous sélectionnez Off (Désactiver), vous ne pouvez pas vous déplacer à l'aide du bouton Date selection (Sélection de la date). La plage de dates peut être comprise entre 1 et 99. SystèmCaméraSurveillianceMode Enreg.Enreg.dénePlanning Enreg.SauvegardeRéseauQualité de l'enreg. et suppr. auto.Vitesse d'enreg. et taille d'imageDurée d'enreg. de l'événementMouvement/Commande ChoisiQuitterQualité de l'enreg. et suppr. auto.Cam Généralités Evén. Cam Généralités Evén.1Normal Normal 9 Normal Normal2Normal Normal 10 Normal Normal3Normal Normal 11 Normal Normal4Normal Normal 12 Normal Normal5Normal Normal 13 Normal Normal6Normal Normal 14 Normal Normal7Normal Normal 15 Normal Normal8Normal Normal 16 Normal NormalSuppression automatiqueOK AnnulerDESACTIVE1 jourFrançais Français 5-20

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-19 Le bouton REC (ENREG.) situé en façade permet de sélectionner les paramètres du mode Record (Enregistrement). ● Record/seconds (Enregistrement/secondes) Permet de régler la vitesse d'enregistrement. La vitesse d'enregistrement correspond au nombre de scènes enregistrées par seconde. Lorsque vous réglez la vitesse d'enregistrement sur 30 ips (NTSC) / 25 ips (PAL), plusieurs scènes sont enregistrées par seconde ; l'image d'enregistrement est ainsi plus détaillée et aucune image n'est ignorée pendant la lecture. Ce réglage est particulièrement adapté aux zones pour lesquelles une surveillance rapprochée est nécessaire. L'appareil peut être réglé sur 30 ips, 15 ips, 7,5 ips, 3,8 ips, 1,9 ips ou 0,9 ips pour le système NTSC. Pour le système PAL, vous pouvez régler l'appareil sur 25 ips, 12,5 ips, 6,3 ips, 3,1 ips, 1,6 ips ou 0,8 ips Le menu Record (Enregistrement) est activé lorsque vous appuyez sur la touche On/Off (Activer/Désactiver) de la fonction Video (Vidéo) du menu de la caméra (menus 5 à 12). Pour le format CIF, la durée totale d'enregistrement est de 120 pps ; dans le cas du format semi D1, elle est de 60 ips. Lors de l'enregistrement des fonctions ips, si la durée totale définie est dépassée, le total est configuré alors que le dernier canal présente le taux ips le plus faible (0 ips). ● Résolution La résolution s'affiche dans le coin inférieur gauche de l'écran. Vous pouvez choisir entre le format CIF ou semi D1. ● Total / maximal (enregistrement ips) Permet d'afficher le nombre total d'enregistrements ips maximal en fonction du total des enregistrements ips et de la résolution. Vous pouvez configurer l'enregistrement ips en fonction de ces paramètres. Vitesse d'enreg. et taille d'image Vitesse d'enreg. et taille d'image Cam Généralités Evén. Cam Généralités Evén.1 7.5 ips 7.5 ips 9 7.5 ips 7.5 ips2 7.5 ips 7.5 ips 10 7.5 ips 7.5 ips3 7.5 ips 7.5 ips 11 7.5 ips 7.5 ips4 7.5 ips 7.5 ips 12 7.5 ips 7.5 ips5 7.5 ips 7.5 ips 13 7.5 ips 7.5 ips6 7.5 ips 7.5 ips 14 7.5 ips 7.5 ips7 7.5 ips 7.5 ips 15 7.5 ips 7.5 ips8 7.5 ips 7.5 ips 16 7.5 ips 7.5 ipsRésolutionTotal / maximal (enregistrement ips)OK Annuler CIF 120/120 Durée d'enreg. de l'événement Durée d'enreg. de l'événement Cam LibrePost CamLibre Post 13 secondes 1 minute 9 3 secondes 1 minute 23 secondes 1 minute 10 3 secondes 1 minute 33 secondes 1 minute 11 3 secondes 1 minute 43 secondes 1 minute 12 3 secondes 1 minute 53 secondes 1 minute 13 3 secondes 1 minute 63 secondes 1 minute 14 3 secondes 1 minute 73 secondes 1 minute 15 3 secondes 1 minute 83 secondes 1 minute 16 3 secondes 1 minute OK Annuler NTSC Vitesse d'enreg. et taille d'image Cam Généralités Evén. Cam Généralités Evén. 1 3.1 ips 3.1 ips 9 3.1 ips 3.1 ips2 3.1 ips 3.1 ips 10 3.1 ips 3.1 ips3 3.1 ips 3.1 ips 11 3.1 ips 3.1 ips4 3.1 ips 3.1 ips 12 3.1 ips 3.1 ips5 3.1 ips 3.1 ips 13 3.1 ips 3.1 ips6 3.1 ips 3.1 ips 14 3.1 ips 3.1 ips7 3.1 ips 3.1 ips 15 3.1 ips 3.1 ips8 3.1 ips 3.1 ips 16 3.1 ips 3.1 ipsRésolutionTotal / maximal (enregistrement ips)OK Annuler CIF 49.6/120 PAL

VERTISSEMENT VERTISSEMENT Lorsque vous calculez la durée totale d'enregistrement (en secondes), le total est basé sur la durée d'enregistrement maximale (en secondes) obtenue à partir de la durée d'enregistrement générale et la durée d'enregistrement de l'événement (en secondes). Si vous ne pouvez pas sélectionner la durée d'enregistrement de votre choix (en secondes), vérifiez la durée d'enregistrement générale et la durée d'enregistrement de l'événement (en secondes). ● Pre-Event ● Post Evénement Enregistre la situation jusqu’à ce que l’alarme se termine. Off : Non enregistrement 5sec / 10sec / 20sec / 30sec : Option du temps d’enregistrement avant la fin de l’alarme. Enregistre la situation depuis que l’alarme est terminé. Off : Non enregistrement 5sec / 10sec / 20sec / 30sec / 1min / 3min / 5min / 10min / 20min : règle le temps d’enregistrement après un événement se produit. Section PréEvénement Heure d’événement Section Post Evénement Heure d’événementFrançais Français 5-22

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-21 Configuration de Détection alarme ● Off : Le détecteur ne fonctionne pas. ① N.O (Normal Open) : Le détecteur reste toujours ouvert et s’il est fermé, une alarme est émise (Contact A). ➁ N.C (Normal Close) : Le détecteur reste toujours fermé et s’il est ouvert, une alarme est émise (Contact B). ● Caméra Vous pouvez sélectionner la caméra à synchroniser au détecteur actuel. La valeur par défaut est actuellement réglée sur le numéro de détecteur. Le détecteur doit être synchronisé au moins à une caméra. La multisynchronisation est possible. ● Alarme éteint Pour organiser les sorties alarmes lors d’un bip du détecteur d’alarme. Actuellement, 5 sorties alarme sont supportées. Sélectionnez une sortie alarme que vous voulez synchroniser au détecteur actuel. La multisynchronisation est possible. ● Durée Pour sélectionner la durée de la sortie alarme. La sortie alarme continuera pendant la durée définie. Off / 3sec / 5sec / 10sec / 20sec / 30sec ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

Mode enregistrement d’événements ● La liste détaillée du menu Event record (Enregistrement de l'événement) est la suivante : SystèmCaméraSurveillianceMode Enreg.Enreg.dénePlanning Enreg.SauvegardeRéseauConfiguration de Détection alarme Détection de mouvementConfiguration de Détection de perte videoMouvement/Commande ChoisiQuitterFrançais Français 5-24

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-23 Détection de mouvement ● Etat de la D.M. Off : La détection de mouvement n’est pas active. On : La détection de mouvement démarre. ● Zone Sélectionnez une zone pour la détection de mouvement. La zone est composée de blocs de taille 45x40(NTSC)/45x48(PAL). Vous ne pouvez pas sélectionner tous les 4 blocs (Haute/Bas/Gauche/Droite) pour les permettre de s’afficher sur tous les écrans. Sélectionner tout : Pour sélectionner la zone entière. Sélectionner un bloc : Pour sélectionner toujours un bloc. La sélection s’effectue par un système de basculement. Sélectionner un quart : Pour diviser la zone entière en 4 parties en permettant de sélectionner un quart de la zone entière. Effacer tout : Pour annuler la zone entière. Enregistrer & Sortir : Pour sortir après l’enregistrement. Sortie : Pour sortir sans enregistrement. ● Sensibilité Pour définir la sensibilité de la détection de mouvement. Les niveaux de sensibilité sont : Basse ➝ Moyenne ➝ Très haute (ordre ascendant). ● Sortie alarme Pour sélectionner les sorties alarme à utiliser à l’arrivée d’un mouvement. Actuellement, cinq sorties alarme sont supportée. Sélectionnez la sortie alarme à synchroniser au canal de mouvement actuel. Plusieurs sélections sont possibles. ● Durée Pour définir la durée de la sortie alarme. La sortie alarme continuera pendant la durée définie. Off / 3sec / 5sec / 10sec / 20sec / 30sec Configuration de Détection de perte video ● Video Loss State Off : Video Loss does not operate. On : Video Loss starts operation. ● Sortie alarme Pour sélectionner les sorties alarme à utiliser à l’arrivée d’un mouvement. Actuellement, 3 sorties alarme sont supportée. Sélectionnez la sortie alarme à synchroniser au canal de mouvement actuel. Plusieurs sélections sont possibles. ● Durée Pour définir la durée de sortie alarme. La sortie alarme continuera pendant la durée définie. Off / 3sec / 5sec / 10sec / 20sec / 30sec ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.Français Français 5-26

Programmation d’enregistrement Vous pouvez sélectionner le moment où l’enregistrement démarrera automatiquement. La sélection par date ou par heure est disponible. La valeur par défaut est “Aucune”. ● Appuyez sur “CH >” pour copier la valeur du canal 1 sur tous les canaux. ● L’axe horizontal numéroté de 0 à 23 représente la valeur de l’heure. L’axe horizontal numéroté de S à H représente la valeur de la date (F : Jour férié). La sélection par date ou par heure est disponible. ● Appuyez sur “Tout” pour changer tous les paramètres de la fenêtre actuelle dans l’ordre suivant : Continu ➝ Evènement ➝ Les deux ➝ Aucun. ● Record Schedule Recording starts automatically on the preset time. Recording follows the condition that set in 5-18.Record Mode. ☛ Refer to 7-2 Record Schedule. ● Enregistrement d’événements L’enregistrement commence automatiquement lorsqu’un événement (Alarme/Détection de Mouvement / Perte de Vidéo) se produit pendant le temps de configuration. L’enregistrement s’effectue dans les conditions établies dans le mode d’enregistrement du MENU (page 5-20). ☛ Référez-vous à la page 7-3 : Programmation d’enregistrement du MENU. ● L’enregistrement programmé est représenté par la couleur jaune, l’enregistrement des événements par la couleur bleue, l’enregistrement programmé/des événements par la couleur rouge, et l’enregistrement non désigné par la couleur grise. ● Enregistrement d’évènements / Timer A l’arrivée des évènements, l’enregistrement continu est remplacé par le mode Enregistrement par évènement. ● Jour férié Lorsque vous appuyez sur “Jour férié”, un calendrier apparaît en vous permettant de designer les jours féries. Déplacez le curseur sur une date et appuyez sur “Entrée” pour confirmer votre désignation. Pour annuler la désignation, réappuyez sur “Entrée”. La lettre “F” située en bas du tableau signifie le jour férié.Français Français 5-28

Réseau ● Mode de connexion Désigne le réseau auquel le SHR-2160/2162/2080/2082 est connecté. IP statique : quand le SHR-2160/2162/2080/2082 est connecté à un réseau avec une IP statique. IP dynamique : Quand le SHR-2160/2162/2080/2082 est connecté à un réseau avec ue Ip dynamique fournie par le serveur DHCP. ADSL (PPPoE) : Quand le SHR-2160/2162/2080/2082 est connecté à un réseau ADSL avec PPPoE. ● Bande passante Désigne la vitesse du réseau ou le SHR-2160/2162/2080/2082 est connecté. Illimité / 2 Mbps / 1 Mbps / 600 Kbps / 300 Kbps Dans le cas de l’ADSL, la bande passante doit être 600 Kbps ou 300 Kbps. ● Mot de passe Admin Mot de passe utilisé pour la connexion entre le Smart Viewer et l’appareil. Entrez le mot de passe Admin. et appuyez sur la touche Entrée pour sélectionner le valeur du Menu de l’appareil. Vous pouvez utiliser jusqu’à 8 caractères. Appuyez sur la touche Entrée puis sur les touches numérotées de 1 à 10(0) situées sur la droite. Le mot de passe par défaut d’ADMIN est 4321. ● Mot de passe Utilisateur Mot de passe utilisé pour la connexion entre le Smart Viewer et l’appareil. Entrez le mot de passe Admin. et appuyez sur la touche Entrée pour surveiller ou lire en mode En direct. Vous pouvez utiliser jusqu’à 8 caractères. Appuyez sur la touche Entrée puis sur les touches numérotées de 1 à 10(0) situées sur la droite. Le mot de passe par défaut d’ADMIN est 4321.

1. Si le périphérique est branché sur un réseau local à grande vitesse, réglez la bande passante sur 1 Mbps

2. Si le périphérique est branché sur un réseau avec ADSL ou à faible bande passante, réglez la bande

passante de sorte qu’elle ne dépasse pas 600 kbps et le mode d’enregistrement de telle façon qu’il n’excède pas le format CIF (standard). La configuration sur une large bande passante ou le mode d’enregistrement sur un environnement réseau prenant en charge les faibles bandes passantes pourrait provoquer une surcharge ; par conséquent, la connexion avec Smart Viewer ou la surveillance des images peut ne pas fonctionner correctement.

3. Lorsque le mode de connexion est réglé sur ADSL, la bande passante de la page des paramètres IP est

définie sur 300 kbps et l’adaptateur du protocole de la page de réglage du protocole sur TCP. Remarque Remarque Dans le cas de l’ADSL, le protocole est fixé a TCP. Configuration IP

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Sauvegarde ● Une fois coché, l’onglet Sél active l’onglet “Démarrage” et l’espace libre s’affiche dans la zone d’espace libre. ● Sélectionnez la date et l’heure pour effectuer une sauvegarde puis appuyez sur “Démarrage” pour démarrer la sauvegarde. ● Lorsque vous modifiez la date/heure de démarrage ou d’achèvement, l’espace libre se met à jour dans la zone d’espace libre. Un nom de fichier est composé du dossier/Nom de fichier. Un dossier est composé de la date desauvegarde (YYYYMMDD) alors que le fichier est lui constitué de l’heure de sauvegarde(HHMM).Le fichier peut être renommé par le clavier virtuel. Un nom de fichier peut être composé d’unmaximum de 6 caractères. Dans le cas où il y a plus d’un dispositif de sauvegarde de connecté, cliquez sur la boite dans l’angleinférieur gauche pour sélectionner quel dispositif vous voulez utiliser. ● Si il n’y a pas de dispositif de sauvegarde, une fenêtre d’alarme va apparaître. Dans le cas d'un lecteur de disque dur USB, dans la configuration du menu du disque dur 5-8, effectuez unesauvegarde après avoir sélectionné et connecté le périphérique de sauvegarde.● Appuyez sur le bouton “Stop” pour arrêter la sauvegarde. ● En appuyant sur Annuler pendant la sauvegarde, vous fais revenir au menu supérieur mais cela n’affecte pas le process de sauvegarde. ● Dans le cas d'un CD intégré et d'un lecteur CD/DVD USB, le format AVI est configuré par défaut ; la vérification AVI ne peut pas être annulée.● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

VERTISSEMENT VERTISSEMENT [Dans la procédure de sauvegarde]Lorsque vous appuyez sur Annuler, vous retournez au menu supérieur mais cela n’affecte pas la procédure de sauvegarde.Appuyez sur Arrêt pour suspendre la sauvegarde. La sauvegarde peut ralentir la vitesse de l’appareil.Lors d’une sauvegarde sur un lecteur CD/DVD USB ou la mémoire, utilisez une capacité inférieure à la capacité réelle dupériphérique. (une partie de la capacité totale est utilisée pour le système)Lors de la sauvegarde sur DVD, si la capacité de sauvegarde est supérieure à 1 Go, la capacité totale de sauvegarde/1 Gocorrespond au nombre de sessions multiples. Le nom de fichier étant déterminé par « le nom de fichier spécifié par l’utilisateur, 4 caractères + 0 ~ le nom du fichier spécifié par l’utilisateur, 4 caractères + (nombre de sessions multiples-1) », le nombre de fichiers créés est égal au nombre de sessions multiples. Cette opération peut prendre un certain temps car le nombre de sauvegardes est égal au nombre de sessions mulltiples. La sauvegarde sur une carte mémoire, une carte de mémoire flash et une carte Memory Stick du type SD, CF, MMC, etc., n’est pas prise en charge. En outre, la sauvegarde sur port USB avec les adaptateurs des périphériques énoncés ci-dessus n’est pas pris en charge non plus.Le clavier virtuel du nom du fichier ne prend pas en charge les touches spéciales ou la barre d’espace. Lorsque le CD ou le DVD ne fonctionne pas correctement, le tiroir du lecteur CD/DVD USB ou du CD intégré s'ouvre et se ferme, entraînant ainsi l'échec de la sauvegarde. Lorsque la sauvegarde échoue en raison d'un dysfonctionnement du périphérique, essayez d'effectuer une nouvelle sauvegarde en passant sur un support différent. Remarque Remarque Le SHR-2162/2082 supporte un lecteur de CD-R/W en interne. Dans le cas d’une sauvegarde en AVI, la lecture de la sauvegarde est disponible sur l’ordinateur, mais n’est pas disponible dans le logiciel Set. Lors d’une sauvegarde sur un lecteur CD/DVD USB, sur un lecteur CD intégré ou sur une mémoire, utilisez une capacité inférieure à la capacité réelle du périphérique. (une partie de la capacité totale est utilisée pour le système) Dans le cas d’une sauvegarde au format AVI, vous devez posséder un codec DivX pour lire les fichiers enregistrés.Le codec DivX est disponible sur www.divx.com.

TTENTION TTENTION Les données de sauvegarde risquent d'être endommagées en fonction de l'état de la surface inscriptible du disque dans les cas de sauvegardes de CD/DVD. Sauvegarde SauvegardeDate/Heure de démarrageNom du fichierSékect, . Libérer : 79.60G / 72.72GDispositif : CD-R/RW SH-R522C CD interne Dèmarrer Annuier Date/Heure de démarrageConfiguration d’adresseMode de ConnexionBande passanteMot de passe AdminMot de passe Utillsateur PassrelleMasque de sous-réseau DNS Nom d’utillsateur ADSLMot de passeOK AnnuterIP statique2 Mbps**********************192.168.001.201192.168.001.001255.255.255.000168.126.063.001 **************Français Français 5-30

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

5-29 Remarque Remarque Si vous voulez connecter le routeur IP au SHR-2160/2162/2080/2082, vous devez désignez un port pour le SHR-2160/2162/2080/2082 dans le menu de réglage du routeur IP. Le SHR-2160/2162/2080/2082 utilise 4 ports pour la communication TCP. De plus, si vous voulez utiliser la fonction DHCP du routeur IP pour allouer dynamiquement l’adresse IP du SHR-2160/2162/2080/2082, vous devez choisir un port pour l’IP. Si vous utilisez le routeur IP, nous vous conseillons de designer l’adresse IP et les numéros de port qui seront alloués pour le SHR-2160/2162/2080/2082 depuis le menu de réglage du routeur IP, réglez la connexion sur IP statique depuis le SHR-2160/2162/2080/2082, et rentrez directement l’adresse IP et les numéros de port dans le routeur IP. Veuillez vous référer au manuel utilisateur du routeur IP ou appelez le fabricant afin de régler le routeur IP. Réglage de protocole ● Vous pouvez sélectionner TCP ou UDP pour le type de protocole. Si vous sélectionnez ADSL depuis la page de réglage de l’IP, seulement le choix TCP est disponible. Tant que TCP est sélectionné, la transmission audio ne sera pas disponible. ● Le port (TCP) peut être sélectionné entre 554 et 998 et l’incrément est de 4.Une fois que le premier chiffre est connue, les 3 suivants sont changés en fonction du premier. ● Le port (TCP) peut être sélectionné entre 8000 et 9760 et l’incrément est de 160. Une fois que le premier chiffre est connu, les 3 suivants sont changés en fonction du premier. ● Unicast est à la valeur par défaut et Multicast peut être changé en Unicast / Multicast. ● L’IP de Multicast sera active et son réglage est disponible seulement si Multicast est sélectionné depuis Multicast/Unicast. Sélectionnez un nombre entre 224.0.0.0 to 239.255.255.255 correspondant à la classe D d’adresse IP. ● TTL sera aussi active et la valeur entre 0 et 255 peut être changé si Multicast est sélectionné depuis Multicast / Unicast. La valeur par défaut est 5.

VERTISSEMENT VERTISSEMENT Dans le cas du fonctionnement en mode ADSL, le son n’est pas joué dans SmartViewer.

VERTISSEMENT VERTISSEMENT Soyez sure d’avoir bien régler l’IP/Port/Masque de sous réseau/passerelle/DNS afin de laisser SmartViewer se connecter au SHR-2160/2162/2080/2082. Une mauvaise IP/Port/Masque de sous réseau/passerelle/DNS peut empêcher SmartViewer de se connecter au SHR-2160/2162/2080/2082. Veuillez appeler l’administrateur réseau ou le fournisseur d’accès ADSL afin de vérifier ces valeurs. ● IP Régler l’adresse IP du SHR-2160/2162/2080/2082 pour le connecter au réseau. Si le mode de connexion est régler sur IP Statique, vous devrez rentrer l’IP vous-même. Si le mode de connexion est en IP dynamique ou ADSL (PPPoE), l’IP alloué par le serveur DHCP ou par le fournisseur d’accès ADSL sera automatiquement affichée. En cas de problème avec la connexion DHCP ou ADSL, l’IP 000.000.000.000 sera affichée. Appuyez alors sur OK pour essayer de nouveau d’obtenir une IP. Si cela ne marche toujours pas avec la connexion ADSL ou DHCP, éteignez le SHR-2160/2162/2080/2082 pendant un moment, rallumez le et essayer de nouveau. ● Passerelle Règle l’adresse de la passerelle dans le SHR-2160/2162/2080/2082. ● Masque de sous réseau Règle l’adresse du masque de sous réseau dans le SHR-2160/2162/2080/2082. ● DNS Règle l’adresse du serveur DNS dans le SHR-2160/2162/2080/2082. La valeur par défaut est

168.126.63.1. Généralement, vous n’avez pas à modifier le DNS par défaut mais il se peut que

vous ayez des difficultés au réseau parfois si vous utilisez l’appareil en DHCP ou ADSL. Dans ce cas, appelez l’administrateur du réseau local ou le fournisseur d’accès afin de régler correctement l’adresse du serveur DNS. ● Identifiant Utilisateur ADSL Si le SHR-2160/2162/2080/2082 est connecté sur le réseau ADSL (PPPoE), rentrez l’identifiant utilisateur fournie par le fournisseur d’accès. Vous allez rentrer l’identifiant utilisateur avec un clavier virtuel aussi long de 40 caractères contenant des caractères, des nombres, et des symboles. ● Mot de passe Si le SHR-2160/2162/2080/2082 est connecté sur le réseau ADSL (PPPoE), rentrez le mot de passe fournie par le fournisseur d’accès. Vous allez rentrer le mot de passe avec un clavier virtuel aussi long de 40 caractères contenant des caractères, des nombres, et des symboles. Réglage du protocole de transfert Protocol TypePort (TCP)Port (UDP)Unicast / MulticastMulticast IP TTL UDP 554/555/556/5578000-8159Unicast224.126.063.001

Réglage du réseau Réglage des port pour la connexion avec SmartViewer ● La valeur du port pour l’enregistrement DVR de SmartViewer (Réglages du site) doit être la même que pour le réglage (TCP). ● SI vous voulez utilisez le Routeur IP, vous devrez faire suivre le port utilise suivant le type de format de paquet sélectionné : - Si cela est réglé sur TCP, allouez 4 ports sur le routeur IP ou le port TCP a été réglé. - Si cela est réglé sur UDP, allouez 4 ports pour le port (TCP) réglé et 160 ports pour le port (UDP) réglé dans le routeur IP. Dans le cas du réglage TCP pour la page de réglage du protocole de suivie ● Les ports alloués au port (TCP) seront utilisés par le contrôle de connexion de SmartViewer et pour le suivie de flux de données. Dans le cas du réglage UDP pour la page de réglage du protocole de suivie ● Les ports alloués au port (TCP) seront utilisés par le contrôle de connexion de SmartViewer et les ports alloués au port (UDP) seront utilisés pour le suivie du flux de données. ● Si vous réglez sur Multicast - Le réglage du Multicast IP et TTL seront activé. - Le Multicast IP englobe un groupe d’adresse (Classe D d’adresse IP : 224.0.0.0 ~

239.255.255.255) pour le suivie du Multicast.

- L’indicateur TTL (Temps de vie) représente le nombre de routeurs seront utilisés pour le suivie de Multicast. - Lorsque vous ne pouvez utilisez le Multicast en raison des caractéristiques du réseau (Réseau Local ou ADSL) quand les logiciels Set et SmartViewer sont installés, alors le message “Non connecté” s’affichera dans le logiciel SmartViewer. Veuillez changez la valeur pour le paramètre TCP ou UDP(Unicast). ● Dans le cas ou vous auriez une mauvaise qualité d’image dans SmartViewer - Quand la bande passante du réseau ou est installé le logiciel Set est plus petite que la quantité de paquet de flux de données, l’image peut saccadée. Réglez la bande passante du réglage IP plus basse que la valeur actuelle. (Dans le cas de réglage ADSL, prenez la valeur 300Kbps ou 600Kbps pour la bande passante) - Si malgré cette modification l’image est toujours saccade, préférez le protocole TCP. Réglage de rappel ● La fonction de retour est utilisé pour transmettre les messages de retour à l’IP quand SmartViewer est en action lors d’une alarme, d’une détection de mouvement, ou de la perte de vidéo. ● Activé/désactivé : désactivé par défaut mais vous pouvez sélectionner Activé. ● Adresse IP : La valeur de l’IP est changeable lorsque le précédent réglage est sur Activé. Sélectionnez l’adresse IP du PC ou SmartViewer est lancé. ● Port(UDP) : vous sélectionnez une valeur entre 7900 et 7999 avec un incrément de 1. Sélectionnez une valeur de port pour la connexion de retour de message pour le menu de connexion de retour de message depuis le réglage de SmartViewer. ● Nouvel tentative : vous pouvez choisir entre 1 et 20 nouvelle tentative avec un incrément de 1.

VERTISSEMENT VERTISSEMENT - Bien que l’option Rappel soit Activée, les messages de retour ne seront créés que si une alarme, une détection de mouvements ou une perte vidéo ont été configuré dans le Journal d’évènements. - une fois le bouton Rappel enfoncé, le logiciel SmartViewer ne reçoit plus aucun message de retour. Réglage de rappelOn / OffAdresse IPPort (UDP)Réessaye Off

Contrôle de caméra PTZ 6Français 6-2 ● Les autres modes de contrôle de caméra PTZ effectue le contrôle en plein écran. Appuyez sur le bouton de sélection de canal situé sur la gauche pour sélectionner le canal dont PTZ est sélectionné dans le Menu, puis appuyez sur le bouton PTZ. Lorsque vous entrez avec succès en mode Contrôle de caméra PTZ en plein écran, le symbole PTZ blanc à l’écran devient jaune tandis que le bouton PTZ du panneau avant du SHR-2160/2162/2080/2082 devient bleu. Le mode Contrôle de caméra PTZ en plein écran supporte les fonctions Pan, Tilt, et Zoom ainsi que d’autres functions supplémentaires. ● Appuyez sur le bouton PTZ en mode En direct pour annuler le mode Contrôle de caméra PTZ. Après l’annulation, le symbole PTZ jaune affiché à l’écran devient blanc tandis que le bouton PTZ bleu du panneau avant du SHR-2160/2162/2080/2082 s’éteint.

Mode Contrôle de caméra PTZ 6-1 ● Sélectionnez une valeur correcte de la configuration du dispositif PTZ dans le MENU pour entrez en mode Contrôle PTZ. Français ● Lorsque vous sélectionnez PTZ dans le MENU, le symbole ( ) s’affiche sur l’écran du canal. ● Lorsque vous appuyez sur le bouton Entrée ( ) parmi les touches de directions situées sur l’écran divisé, une barre bleue apparaît à l’écran. Utilisez les touches de directions pour déplacer cette barre sur le canal affichant le symbole PTZ puis appuyez sur le bouton PTZ du panneau avant du SHR-2160/2162/2080/2082 pour entrer en mode Contrôle de caméra PTZ. Lorsque vous entrez avec succès en mode Contrôle de caméra PTZ, le symbole PTZ blanc de l’écran devient jaune tandis que le bouton PTZ du panneau avant du SHR- 2160/2162/2080/2082 devient bleu. Le mode Contrôle de caméra PTZ supporte les functions Pan, Tilt, et Zoom.

CAM 01 CAM 02 CAM 03 CAM 04CAM 05 CAM 06 CAM 07 CAM 08CAM 09 CAM 10 CAM 11 CAM 12CAM 13 CAM 14 CAM 15 CAM 16 PTZ TELE WIDE VIEW PRESET Remarque Remarque Vous ne pouvez pas utiliser simultanément la PTZ et la télécommande en raison de problèmes de communication entre les deux appareils. En mode PTZ control (Contrôle PTZ), le mode PTZ (PTZ) du magnétoscope numérique est annulé lorsque le Mode Remote Control (Télécommande) est activé ; à l'inverse, la télécommande est désactivée lorsque le magnétoscope numérique passe en mode PTZ (PTZ) alors qu'il est contrôlé par la télécommande. Reportez-vous au manuel d'utilisation de la télécommande pour en savoir plus sur le contrôle de la PTZ du magnétoscope numérique à l'aide de la télécommande.SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Configuration PRESET 6-3 6-4● Si vous utilisez une télécommande (SCC2000), vous pouvez contrôler l’appareil photo si celle-ci est limitée au protocole Samsung. (reportez-vous au manuel d’utilisation SCC2000). Si aucun contrôle PTZ n’est effectué dans les 5 minutes depuis le DVR (magnétoscope numérique), le mode PTZ est automatiquement annulé. Cela permet de contrôler le mode PTZ à l’aide du visionneur à distance lorsque aucun contrôle PTZ n’est effectué. ● PAN Appuyez sur le bouton Gauche ou Droite du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra PTZ pour contrôler horizontalement la caméra PTZ. ● Enregistrement de certaines positions de la caméra PTZ.● Mémorisation de jusqu’à 20 positions de la caméra PTZ. Français Français ● TILT Appuyez sur le bouton Haut ou Bas du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra PTZ pour contrôler verticalement la caméra PTZ. PTZ TELE WIDE VIEW PRESET PTZ TELE WIDE VIEW PRESET ● Appuyez sur le bouton SET du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra PTZ en plein écran pour configurer PRESET. ● En fin de configuration PRESET, appuyez sur Entrée. PTZ TELE WIDE VIEW PRESET ● ZOOM Appuyez sur le bouton Télé/Large du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra PTZ pour effectuer un zoom avant/arrière avec la camera PTZ. PTZ TELE WIDE VIEW PRESET Remarque Remarque Pour les caméras PTZ protocole AD, seulement 7 positions sont mémorisées.Français

Configuration du menu Caméra 6-6 ● Le menu Caméra est supporté par la caméra PTZ elle-même. Ce menu configure plusieurs conditions de la caméra PTZ. Français ● Appuyez sur le bouton SET du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra en plein écran pour sélectionner le menu Caméra. ● Appuyez sur le bouton SET du panneau avant du SHR-2160/2162/2080/2082 pour quitter le menu Caméra et retourner au menu supérieur.

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

6-5 ● Déplacez le curseur sur la droite et appuyez sur Entrée en mode Contrôle PTZ. Ensuite, appuyez sur Entrée pour entrer en mode Mouvements P/T/Z/ sur l’écran PIP et appuyez de nouveau sur Entrée pour annuler le mode Mouvements P/T/Z/. ● Appuyez sur Entrée en mettant le curseur sur le nom de position pour faire apparaître le clavier virtuel. Tapez le nom de position puis appuyez sur OK pour enregistrer la position et le nom de position. ● Appuyez sur Suppr pour supprimer la position et le nom de position (numéro). ● Appuyez sur Suppr ✓ pour supprimer toutes les positions et tous les noms de position existants dans la mémoire. Remarque Remarque Seules les caméras de protocole Pan. ou Samsung permettent la configuration du menu Caméra. PTZ TELE WIDE VIEW PRESET● Après avoir sélectionné une fonction, appuyez sur Entrée. La fonction est alors sélectionnée et elle démarre. ● Si vous sélectionnez une autre fonction pendant l’activation d’une fonction déjà sélectionnée, cette dernière sera annulée et la fonction nouvellement sélectionnée démarre. ● Si vous démarrez les fonctions P/T/Z ou si vous entrez dans la configuration PRESET ou dans le menu de configuration caméra pendant que la fonction sélectionnée est en cours, cette dernière sera suspendue et annulée. ● Le redémarrage système SHR-2160/2162/2080/2082 n’affecte pas cette fonction. Même après le redémarrage, elle reste sélectionnée et toujours activée.

Autres visualisations 6-7 6-8 ● La configuration PRESET vous permet d’aller à une position spécifique enregistrée de la caméra PTZ. ● Appuyez sur le bouton Visualisation du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra PTZ en plein écran pour sélectionner PRESET. ● Appuyez sur le bouton Visualisation du panneau avant du SHR-2160/2162/2080/2082 en mode Contrôle de caméra PTZ en plein écran. Cette fonction est très particulière. Français Français ● Déplacez le curseur sur le numéro de position PRESET que vous voulez déplacer. Vous pouvez alors vérifier le mouvement sur l’écran PIP affiché sur la droite. PTZ TELE WIDE VIEW PRESET PTZ TELE WIDE VIEW PRESET (Exemple : Protocole Samsung) (Exemple : Protocole Samsung) Preset Auto Pan Scan Pattern EXIT Preset Auto Pan Sequence Sort EXIT Preset Auto Scan Frame Scan Pattern EXIT Samsung Pan. Pel. Remarque Remarque Les caméras PTZ Samsung, Pan., Pel.-P ou Pel.-D offrent cette fonction. Samsung : Auto Pan / Scan / Pattern Pan. : Auto Pan / Sequence / Sort Pel.(P,D) : Auto Scan / Frame Scan / PatternChapitre 7 Enregistrement

Français2 Enregistrement planifié 7-2 ● Lorsque “Enregistrement continu” ou “Les deux” est sélectionné pour la programmation d’enregistrement du MENU, l’enregistrement par minuterie démarre automatiquement. Sinon, l’enregistrement par minuterie reste inactif. Pendant l’enregistrement par minuterie, l’icône d’enregistrement apparaît à l’écran. Pendant l’enregistrement sur le disque dur, la LED disque dur du panneau avant clignote. ● Lorsque l’enregistrement par évènement est sélectionné, l’enregistrement démarre à chaque arrivée d’évènement. Dans ce cas, l’enregistrement s’effectue selon la configuration du mode Enregistrement par évènement du canal correspondent effectué dans MENU. Français

Enreg. (Enregistrement normal) 7-1 ● Lorsque vous appuyez sur le bouton, l’enregistrement démarre selon la configuration du mode d’enregistrement du MENU. Ensuite, la LED s’allume et l’icône d’enregistrement apparaît à l’écran. Pendant l’enregistrement sur le disque dur, la LED disque dur du panneau avant clignote. ● Pendant l’enregistrement Enreg., vous pouvez arrêter cet enregistrement en réappuyant sur le bouton. La LED s’éteint. Français

TTENTION TTENTION Si l’utilisateur doit arrêter l’enregistrement (changement de date, suppression de fichier, connexion/de connexion de disque dur), alors l’enregistrement en cours sera arrêté. Remarque Remarque Même si un évènement arrive, l’enregistrement des évènements ne démarrera pas si Enregistrement par évènement ou Les deux n’est pas sélectionné dans la programmation d’enregistrement.

TTENTION TTENTION Si l’utilisateur doit arrêter l’enregistrement (changement de date, suppression de fichier, connexion/de connexion de disque dur) alors l’enregistrement en cours sera arrêté.Français

Enregistrement par évènement 7-3 ● AlarmeL’état du détecteur doit être réglé sur N.O (Normal Open) ou N.C (Normal Close) dansAlarme d’enregistrement par évènement du MENU.● Détection de mouvementL’état de la D.M. doit être réglé sur On dans Détection du mouvement d’enregistrement parévènement du MENU.● Perte vidéoL’état de la perte vidéo doit être réglé sur On dans Perte vidéo d’enregistrement parévènement du MENU.● Configuration du mode d’enregistrement par évènementLorsqu’un évènement survient, le mode d’enregistrement sera sélectionné parcette configuration. En particulier, si la préalarme ou la postalarme est régléesur Off, l’enregistrement par préalarme ou par postalarme sera désactivé.

TTENTION TTENTION Si l’utilisateur doit arrêter l’enregistrement (changement de date, suppression de fichier,connexion/de connexion de disque dur) alors l’enregistrement en cours sera arrêté. FrançaisFrançaisFrançais

Recherche par calendrier 8-2 Avant utilisation 8-1 ● Lorsque vous appuyez sur le bouton Recherche, le menu de recherche apparaît à l’écran comme figuré ci-dessus. ● La fonction recherchée par Calendrier recherche un fichier vidéo en utilisant le calendrier afin de préciser la date du fichier recherché. ● Recherche par évènement permet de chercher les fichiers vidéo/audio enregistrés par un évènement. ● La fonction recherché Date/Heures recherche un fichier vidéo en entrant la date et l’heure de celui ci. ● Aller au début permet de chercher les fichiers vidéo/audio les plus anciens.● Aller au à la fin permet de chercher les fichiers vidéo/audio les plus récents.● La fonction recherchée de données sauvegardées recherche dans les fichiers vidéo sauvegardés - Vous pouvez rechercher des images sur un lecteur de disque dur USB et une mémoire USB. Les lecteurs CD/DVD USB et CD intégré fonctionnent de la même manière que les sauvegardes AVI d'un ordinateur. ● Assurez-vous de designer d’abord le canal et la date. Ensuite, appuyez sur “Démarrer” pour démarrer la recherche. ● Utilisez le calendrier pour chercher les fichiers vidéo par date. ● Lorsque vous sélectionnez un canal à l'aide des boutons Enter (Entrée) et ¦, la partie de la date comportant une image enregistrée est colorée en bleu pour le canal sélectionné. ● Utilisez la touche ¦, pour aller à la ligne Année/Mois et utilisez la touche et les touches pour sélectionner l’année/mois. ● Lorsque vous sélectionnez une date qui dispose de plus de d’un fichier vidéo enregistrée, une boîte à cocher apparaît à droite de la date qui sera cochée. ● Utilisez le bouton jusqu’à ce que vous atteigniez la barre d’horloge et déplacez-vous vers l’horloge que vous désirez à l’aide du bouton ¦, puis appuyez sur le bouton ‘Entrée’ pour sélectionner une heure. ● Pour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur cette touche. Pour annuler la recherché, utilisez la touché pour arriver à [Annuler] et appuyez sur cette touche . ● La date/heure s’affiche toutes les 30 minutes.● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEURFrançais Français

Recherche par date/heure 8-4 ● Pour chercher les enregistrements normaux, d’urgence, par programmation, par alarme, par mouvement et par perte vidéo dans une limite de temps défini. ● Sélectionnez un canal de recherche pour vérifier les informations sur les évènements du canal. ● Basé sur les informations sur les évènements du canal, le système cherche les fichiers vidéo correspondant à l’évènement. Une seule chaîne est allouée pour la recherche de vidéo. ● Utilisez la touche et les touchese ¦, pour sélectionner un canal. Le système affiche la liste des évènements du canal sélectionné. ● Après avoir sélectionné le canal, utilisez les touches , pour choisir un évènement dans la liste. La boîte à cocher située à gauche du numéro d’évènement sera cochée. ● IPour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur cette touche. Pour annuler la recherche, utilisez la touche pour arriver à [Quitter] et appuyez sur cette touche. Pour afficher la liste des évènements suivante, sélectionnez [Suivant] et appuyez sur la touche Pour revenir la liste des évènements précédente, sélectionnez [Précédent] et appuyez sur la touche. ● Lorsque vous souhaitez visualiser la liste des événements de l’écran initial, sélectionnez le bouton [Initial] (Initial), et lorsque vous souhaitez afficher celle de l’écran final, sélectionnez le bouton [End] (final). ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. ● Si vous appuyez sur le bouton Search (recherche) pendant que vous consultez la liste des enregistrements d'événement, la liste de recherche d'événements s'affiche de nouveau. Ceci permet d'accélérer et de faciliter la prochaine recherche d'événements. ● Utilise les informations de date et d’heures pour rechercher des fichiers vidéo. La recherche peut se faire sur plus de 16 canaux en même temps. ● Après avoir sélectionnez le canal avec les touches , la boîte à cocher située à droite du numéro d’évènement sélectionné sera cochée. ● Utilisez la touche pour arriver à la ligne de configuration de la date/heure de recherche. Appuyez sur la touche pour modifier la date/heure de recherche. La modification de la date/heure de recherche peut s’effectue sous format Année/Mois/Date/Heure/Minute/Seconde avec les touches , . Appuyez en continu sur ces touches pour modifier la valeur. ● Pour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur cette touche. Pour annuler la recherche, utilisez la touché pour arriver à [Annuler] et appuyez sur cette touche . ● Les informations sur la date/heure 2005-03-10 08:38:58 affichées en bas à gauche de l’écran représente le moment du démarrage de la lecture. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

Recherche d’événementFrançais Français

Recherche Aller à la fin 8-6

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

8-5 ● Pour chercher les fichiers vidéo enregistrés les plus anciens. Quatre canaux au maximum peuvent être inclus dans une recherche. ● Après avoir sélectionnez le canal avec les touches , la boîte à cocher située à droite du numéro d’évènement sélectionné sera cochée. ● Pour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur cette touche. Pour annuler la recherche, utilisez la touche pour arriver à [Annuler] et appuyez sur cette touche. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent. ● Pour chercher les fichiers vidéo enregistrés les plus récents. Quatre canaux au maximum peuvent être inclus dans une recherche. ● Après avoir sélectionnez le canal avec les touches , la boîte à cocher située à droite du numéro d’évènement sélectionné sera cochée. ● Pour démarrer la recherche, utilisez la touche pour arriver à [Démarrer] et appuyez sur cette touche. Pour annuler la recherche, utilisez la touche pour arriver à [Annuler] et appuyez sur cette touche. ● Si vous exécutez la fonction Allez à la dernière recherche pendant un enregistrement, le système cherchera l’image vidéo au temps que vous lui avez demandé. ● Pour le 2080/2082, les informations concernant 8 canaux s’affichent.

Recherche Aller au débutFrançais Français

8-7 ● En premier, sélectionnez l’appareil de sauvegarde. ● Marquez les données du dispositif. ● Sélectionnez le nom de fichier à sauvegarder, et les informations du fichier sont affichées dans la partie basse. ● La partie [Event] affiche les informations d’événement du fichier sauvegardé comme au 8-3. Recherche d’événement. ● Le bouton [Précédent] affiche la page précédente. ● La bouton [Suivant] affiche la page suivante. ● Le bouton [Démarrer] exécute le fichier désiré. ● Le bouton [Sortie] sort de ce menu. Remarque Remarque Même si vous appuyez sur le bouton Lecture ( ), cela n’affecte pas la lecture si l’utilisateur reste dans le MENU. Assurez-vous de quitter le MENU avant de démarrer une lecture. ● Appuyez sur le bouton Arrêt ( ) pour arrêter la lecture. Lorsque vous appuyez sur le bouton Lecture/Pause ( ), l’enregistrement redémarre à partir au moment où il a été arrêté. Lorsque la lecture arrive à la fin du disque dur, la lecture est suspendue. ● Pour lire les données enregistrées sur le lecteur de disque dur, appuyez sur le bouton Lecture / Pause ( ). ● Le canal qui dispose de données les plus anciennes sera sélectionné est la lecture commence par le début des données du canal. Si vous avez utilisé le bouton ( ) Recherche juste avant la lecture, le système mémorise les informations du canal lu jusqu’au moment où vous appuyez de nouveau sur le bouton Lecture/Pause ( ) et il lit le canal précédent.

Recherche d'une sauvegarde (1 maxi.)N° Nom du fichier• Nom du fichier : 20050708/1230• Heure de démarrage : 2005-07-08 11:04:34• Heure Fin : 2005-07-08 11:05:56• Infos sur la CH : 1, 2, 3, 4PrècèDèmarrerQuitterSuivant Remarque Remarque SHR-2162/2082 supporte l’interne CD-RWFrançais Français 8-10

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

8-9 ● Lecture accélérée En appuyant sur le bouton Gauche ou Droite( / ) ou en utilisation le bouton JOG pendant une lecture, vous pouvez afficher l’écran à la vitesse x2, x4, x8, x16, x32 ou x64 pour la lecture avant ou arrière. ● Ecran fixe En appuyant sur le bouton Gauche ou Droite( / ) ou en utilisation le bouton Shuttle pendant que le système est en pause, vous pouvez effectuer une lecture avant/arrière d’images fixes. During reverse search, the interval between cuts varies depending on the recording specification. ● Lecture audio La fonction Audio permet uniquement d’enregistrer / de lire 4 canaux (CH1,CH2,CH3,CH4). Il est possible d’effectuer la lecture audio lors de la conversion en canal unique des canaux CH1,CH2,CH3,CH4. Dans un écran de lecture partagé (partage 5/9/16), vous pouvez déplacer la barre bleue du canal CH1 au canal CH4 à l’aide du bouton Enter (Entrée) afin de sélectionner un canal de lecture audio. Le bouton audio vous permet d’activer / de désactiver la lecture audio. Lors de l’activation de la lecture audio, l’icône audio de l’écran devient jaune. Lors de la désactivation de la lecture audio, l’icône audio de l’écran devient blanche.

● Mode Play screen (Lecture à l’écran) : Vous pouvez modifier le mode Play screen (Lecture à l’écran) à l’aide du bouton Mode et des touches numérotées de la manière illustrée ci- dessous. ① Ecran unique : s’affiche lorsque vous sélectionnez et lisez 1 canal en cours de recherche. ➁ Ecran partagé en 4 parties : s’affiche lorsque vous sélectionnez et lisez 2 à 4 canaux en cours de recherche. ➂ Ecran partagé en 9 parties : s’affiche lorsque vous sélectionnez et lisez 5 à 9 canaux en cours de recherche. ➃ Ecran partagé en 16 parties : s’affiche lorsque vous sélectionnez et lisez 16 canaux en cours de recherche. ⑤ Ecran PIP (Incrustation d’image) : s’affiche lorsque vous appuyez sur le bouton MODE (MODE) lors de la lecture sur écran unique. (le grand écran affiche le canal en cours de lecture et le petit écran situé en bas à droite est réservé au canal diffusé en direct au format PIP) Vous pouvez déplacer le petit écran PIP (canal en direct) vers le haut et vers le bas à l’aide des touches directionnelles. Lorsque vous appuyez sur le bouton Enter (Entrée), une barre bleue apparaît sur l’écran en direct ; lorsque vous appuyez sur le bouton du canal souhaité, vous pouvez faire passer le canal sélectionné sur l’écran en direct.

Ecran partagé N+1 : affiche le nombre x correspondant aux canaux diffusés en direct (N) et 1 canal de lecture. Dans le cas de l’écran partagé 9 +1, vous pouvez régler l’emplacement du canal de lecture depuis le menu. Partage 16/9/4 Canal en direct Bouton Mode Canal de lecture touches numérotées Unique PIP Partage 8+1 Partage 12 +1 Partage 15 +1Français

Caractéristiques 9-2

● Avec la transmission des données vidéo compressées par la méthode compression vidéo MPEG-4, la qualité d’images vidéo en lecture est très bonne. ● Avec la méthode de compression audio G.711, la qualité de données audio est très bonne. L’utilisation d’un micro blindé améliore la qualité de l’audio distant. ● Avec la transmission des données vidéo/audio par le RTP (Real-Time Transport Protocol), la capacité de lecture vidéo temps réel est excellente et la connexion simultanée de plusieurs utilisateurs n’affecte pas la vitesse de transmission de manière brusque. ● La commande & contrôle par le RTSP (Real-Time Streaming Protocol) permet un contrôle sécurisé via réseau. ● Plusieurs protocoles de transport sont supportés (TCP.IP, UDP (Unicast, Multicast)). ● La connexion vous est ouverte à tout moment pour une surveillance des données vidéo/audio par une simple entrée de l’adresse IP. ● Vous pouvez non seulement effectuer un enregistrement temps réel (format

.dvr) nécessaire pendant la surveillance, mais aussi convertir les fichiers vidéo (format

.dvr) en images fixes (format JPEG). ● Jusqu’à 3 utilisateurs du Smart Viewer sont autorisés de se connecter simultanément au DVR. (Si le Multicast est utilisé, plus de 6 utilisateurs peuvent être connecté) ● Vous pouvez connecter un maximum de 16 périphériques (SHR-2160/2162/2080/2082) et les contrôler simultanément. ● Smart Viewer est optimisé dans la resolution de 1024X768. “Smart Viewer” est un programme qui permet à l’utilisateur du PC général d’installer le SHR-2160/2162/2080/2082 sur son PC afin de surveiller les données vidéo et audio via réseau sans besoins de se déplacer sur le site où est installé le SHR-2160/2162/2080/2082.● Double cliquez sur le fichier “Setup.exe”.SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Spécifications de l’ordinateur (Recommandation)

Installation du Smart Viewer 9-3 9-4● Système d’exploitation : Win98SE, Win Me, Win2000, WinXP● Recommandation : Processeur P3, 1GHz ou plus puissant RAM 256 Mb ou supérieur VGA RAM 16Mb ou supérieur DirectX 8.1 ou supérieur Installation du Smart Viewer ● Mettez le CD du logiciel SmartViewer dans le lecteur de CD-ROM et ouvrez le répertoire SmartViewer. Français Français Remarque Remarque Selon le taux d’enregistrement, la taille vidéo et les spécifications PC de l’utilisateur utilisé avec SHR-2160/2162/2080/2082, le nombre d’images fixes du Smart Viewer peuvent varier. Pour en savoir plus sur les spécifications, référez-vous à l’appendice 5.Français Français 9-6

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-5 ● Cliquez sur le bouton “Suivant”. ● Si vous êtes d’accord avec la licence SmartViewer, cliquez sur “Oui”. ● Sélectionnez un répertoire d’installation pour SmartViewer et cliquez sur “Suivant”. ● Le système procède à l’installation du logiciel. ● L’installation est finie. Cliquez sur “Fin” pour finir l’installation.Français

Exécution du programme Smart Viewer 9-7 ● Double-cliquez sur l’icône Smart Viewer située sur l‘écran de fond pour lancer le programme. ! Appuyez sur ce bouton pour entrer en mode de recherche afin de pouvoir chercher et lire les données vidéo enregistrées en mode de surveillance temps réel ou sur SHR-2160/2162/2080/2082. @ Ce bouton termine ou minimise le programme. # Pour afficher la date/heure actuelle. $ Ce bouton est utilisé pour la connexion à un DVR prédéfini (SHR-2160/2162/2080/2082) ou à un site. % Cet écran affiche l’image vidéo surveillée. ^ Ces boutons sélectionnent l’affichage de la fenêtre, le message d’événement et l’affichage de la fenêtre indique les conditions de connexion de la camera.

Cette fenêtre affiche les messages d’événement du SHR-2160/2162/2080/2082 en temps réel.

• Ces boutons affichent le statut du canal actuel. ( Ces boutons ajustent le volume audio et le contraste/luminosité de la vidéo, et enregistre le fichier vidéo. ) Ces boutons sont utilisés pour les fonctions liées au PTZ. 1 Ces boutons sont utilisés pour la division de l’écran et le mode de séquence. 2 Ce bouton est utilisé pour la connexion du retour de message. 3 Ce bouton est utilisé pour la fonction favorite lors de la connexion au site. 4 Ce bouton affiche la fenêtre de mode de réglage pour changer le réglage de SmartViewer ou du SHR-2160/2162/2080/2082. (Référence a 9-9. Mode de réglage)

10Français Français 9-10

Mode de configuration 9-9 ● Bouton de sélection d’item de configuration - Utilisez ce bouton pour la sélection de chaque item de configuration. - Celui-ce est compose de 4 items : Configuration DVR, Configuration Viewer, Configuration Site et Configuration Version du logiciel. - Configuration DVR : La configuration DVR vous permet de changer les items de configuration du menu distant du SHR-2160/2162/2080/2082. - Configuration Viewer : La configuration Viewer vous permet de configurer divers items concernant au fonctionnement du Smart Viewer. - Configuration Site: La configuration Site vous permet de configurer les informations sur le SHR-2160/2162/2080/2082 : le nom, l’adresse IP, le mot de passe du SHR-2160/2162/2080/2082 auquel vous êtes connecté via Smart Viewer ou d’inscrire tous les SHR-2160/2162/2080/2082 inscrits sur un site de contrôle. - Version du logiciel : La version du logiciel montre la version actuelle du Smart Viewer, les exigences système et la version du logiciel du système SHR-2160/2162/2080/2082 connecté, et met à jour à distance le logiciel du système SHR-2160/2162/2080/2082. ● Enregistrement/Annulation des Informations révisées. - Cliquez sur le bouton [Appliquer] pour enregistrer les informations révisées dans la fenêtre de configuration et cliquez sur le bouton [Annuler] pour afficher les informations avant la révision. ● Fermer la fenêtre de configuration - Cliquez sur l’icône [X] située en haut à droite de la fenêtre de configuration ou sur le bouton [Fermer] pour fermer la fenêtre de configuration. - Si plus d’un item ont été révisés avant de fermer la fenêtre de configuration, le message suivant apparaît. Cliquez sur OK pour enregistrer les informations et cliquez sur Annuler pour fermer la fenêtre de configuration. ● Description de l’écran Initial ! Ce bouton est utilisé pour sélectionner les items de configuration DVR, Viewer, Site et Version du logiciel. @ Montre quel item de configuration sélectionné peut être réglée en détail. # Utilisez ce bouton pour fermer la fenêtre de configuration. $ Utilisez ce bouton pour enregistrer les informations révisées dans la fenêtre de configuration, pour remarquer les informations antérieures à la révision ou pour fermer la fenêtre de configuration.

9-11 Configuration DVR - Cliquez sur le bouton [Configuration DVR]. - Vous pouvez changer les items de configuration du MENU du SHR-2160/2162/2080/2082 connecté à distance au Smart Viewer. - La configuration DVR est composée de 5 items : Système, Caméra/Audio, Surveillance, Enregistrement et Réseau. Remarque Remarque - La configuration du DVR SHR-2160/2162/2080/2082 que vous souhaitez connecter est déjà occupée par un autre utilisateur de niveau administrateur. - Le bouton ne sera pas actif si vous êtes connecté au SHR-2160/2162/2080/2082 en tant que utilisateur ou si vous êtes déconnecté. ! Parmi plusieurs SHR-2160/2162/2080/2082 connectés, seul le nom du SHR-2160/2162/2080/2082 connecté en mode administrateur figure dans la liste. Selon votre mode de connexion au SHR-2160/2162/2080/2082 ou au site, le nom du SHR-2160/2162/2080/2082 ou le nom du SHR-2160/2162/2080/2082 connecté en mode Admin. apparaît dans la liste. Vous pouvez en choisir un pour configurer le MENU du SHR-2160/2162/2080/2082. @ Le menu Configuration du SHR-2160/2162/2080/2082 sélectionné s’affiche.

● Items détaillés de configuration DVR ! Système - Informations L’item Informations montre les informations sur le SHR-2160/2162/2080/2082 connecté. Remarque Pour les items détaillés de la configuration DVR, référez-vous au chapitre 5. MENU. - Mot de passe L’item Mot de passe définit le mot de passe pour le contrôle du menu du SHR-2160/2162/2080/2082 ou de l’entrée de touche du SHR-2160/2162/2080/2082. - Verrouillage de l'enregistrement Au cours de la configuration de l'enregistrement, vous pouvez définir le verrouillage de l'enregistrement et l'annulation du verrouillage. SHR216X-V1.0.0-20050701080722Français Français 9-14

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-13 Remarque Remarque - La touche Suppr et la combinaison de Ctrl+C ou Ctrl+V du clavier ne sont pas supportées pour l’entrée de mot de passe système. - Utilisez la touche Retour pour supprimer le contenu. Remarque Remarque Le mot de passe par défaut est 4321. Remarque Remarque

Si vous changez de valeur Heure/Date, le SHR-2160/2162/2080/2082 sera automatiquement déconnecté du Smart Viewer afin d’appliquer la nouvelle configuration. - En fin de nouvelle configuration du SHR-2160/2162/2080/2082, vous pouvez vous reconnecter au Smart Viewer. - Cependant, le format d’affichage et l’heure d’été peuvent être configures sans besoins de déconnexion. - Heure/Date L’item Heure/Date est utilisé pour configurer les informations sur la date, l’heure, le format et l’heure d’été du SHR-2160/2162/2080/2082 connecté.

VERTISSEMENT VERTISSEMENT Le mot de passe système est composé uniquement de chiffres (jusqu’à 8 chiffres). Remarque Remarque Le changement de langue dans Langue Système change la configuration de langue d’affichage du SHR-2160/2162/2080/2082. En bref, la configuration de langue du Smart Viewer ne change pas. Les spécifications de langue supportées sont sujettes de modifications ultérieures. - Langue L’item Langue configure la langue utilisée pour le SHR-2160/2162/2080/2082 connecté. - Mode Disque En Mode Disque, vous pouvez configurer le mode d’écriture du disque dur connecté au SHR-2160/2162/2080/2082.Français Français 9-16

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-15 Remarque Remarque Si vous installez un dispositif de contrôle à distance dans le SHR-2160/2162/2080/2082 et que vous l’activez dans la configuration, les contrôles PTZ ne sont plus disponibles dans le visionneur. - Télécommande (dispositif de commande à distance) La télécommande peut configurer le dispositif de contrôle à distance installé sur le SHR-2160/2162/2080/2082. Permet d’activer ou de désactiver la télécommande. L’ID de la télécommande peut être compris entre 0 et 99. @ Caméra/Audio - Config. L’item Config. configure la vidéo, l’audio On/Off, le nom de caméra et l’intervalle de séquence automatique de chaque canal du SHR-2160/2162/2080/2082 connecté. Remarque Remarque - La touche Suppr et la combinaison de Ctrl+C ou Ctrl+V du clavier ne sont pas supportées pour l’entrée de mot de passe système. - Utilisez la touche Retour pour supprimer le contenu.

VERTISSEMENT VERTISSEMENT - Seul l’anglais est supporté pour les titres. Si vous entrez un titre en votre langue différente d’anglais, un message d’avertissement apparaît en vous demandant de le saisir à nouveau. - Le titre peut être composé de 15 caractères max. - Si vous laissez vide la case de titre et l’appliquez, un message d’avertissement apparaît en vous demandant de le saisir à nouveau.Français Français 9-18

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-17 - Dispositif PTZ Si la caméra connectée au canal est de type dôme, cet item configure le nom de caméra, le protocole, le taux en bauds, la parité, le bit de données et le bit d’arrêt. # Surveillance - Surveillance L’item Surveillance configure la surveillance d’évènements et l’affichage OSG du mode en direct. $ Enregistrement - Qual. d'enreg. et suppr. auto Ce mode vous permet de configurer les fonctions Normal (general recording) quality (Qualité normale (enregistrement général)), Event recording quality (Qualité d'enregistrement de l'événement) et Auto-delete (Suppression automatique). NTSC PALFrançais Français 9-20

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-19 - Taille d'image et vitesse d'enreg. Lorsque vous enregistrez en mode Normal (Normal) ou Event (Evénement), vous pouvez régler la vitesse (vitesse d'enregistrement) et la taille de l'image (résolution). La taille d'image réglée détermine le réglage de la vitesse d'enregistrement en mode Normal (Normal) et en mode Event (Evénement). Permet d'afficher le nombre total d'enregistrements ips maximal en fonction du total des enregistrements ips et de la résolution. Vous pouvez configurer l'enregistrement ips en fonction de ces paramètres. - Durée d'enreg. de l'événement Permet de régler une alerte avant et après l'enregistrement de l'événement. - Enreg. par alarme L’Enreg. par alarme configure les informations nécessaires pour l’enregistrement par alarme. - Enreg. par mouvement L’Enreg. par mouvement configure les informations nécessaires pour l’enregistrement par détection du mouvement. Remarque Remarque Vous pouvez choisir plusieurs caméras pour l’alarme. NTSC PAL NTSC PAL

VERTISSEMENT VERTISSEMENT Lorsque vous calculez la durée totale d'enregistrement (en secondes), le total est basé sur la durée d'enregistrement maximale (en secondes) obtenue à partir de la durée d'enregistrement générale et la durée d'enregistrement de l'événement (en secondes). Si vous ne pouvez pas sélectionner la durée d'enregistrement de votre choix (en secondes), vérifiez la durée d'enregistrement générale et la durée d'enregistrement de l'événement (en secondes).Français Français 9-22

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-21 - Perte vidéo La perte vidéo configure les informations sur le mode par lequel informer la perte vidéo du SHR-2160/2162/2080/2082. % Réseau - Mot de passe Pour configurer le mot de passe de l’administrateur et de l’utilisateur pour vous connecter au SHR-2160/2162/2080/2082 via réseau depuis le Smart Viewer.

VERTISSEMENT VERTISSEMENT - Le mot de passe réseau peut être composé de 8 caractères max. - Si vous laissez vide la case de mot de passe et l’appliquez, un message d’avertissement apparaît en vous demandant de le saisir à nouveau.

VERTISSEMENT VERTISSEMENT - Pensez bien à demander les renseignements utiles à votre administrateur réseaux avant de remplir quoi que ce soit dans la configuration du dispositif. - Le nom d’utilisateur et le mot de passe pour vous connecter à l’ADSL peuvent être constitués de 40 caractères aussi bien des chiffres, lettres ou symboles. Remarque Remarque - La touche Suppr et la combinaison de Ctrl+C ou Ctrl+V du clavier ne sont pas supportées pour l’entrée de mot de passe système. - Utilisez la touche Retour pour supprimer le contenu. Remarque Remarque - Le mot de passe Admin. par défaut est 654321. - Le mot de passe Utilisateur par défaut est 654321. - Configurations IP Permet la configuration des méthodes de connexions réseau du SHR-2160/2162/2080/2082. Le SHR-2160/2162/2080/2082 supporte les connexions en IP statique, en IP dynamique, et en ADSL(PPPoE). Il permet aussi de régler la bande passante du réseau. Régler la bande passante du réseau ou le SHR-2160/2162/2080/2082 est connecté. Il permet de régler l’adresse IP, la passerelle, le masque de sous réseau et le DNS. Et aussi le nom d’utilisateur et le mot de passe fournie par le fournisseur d’accès ADSL.Français Français 9-24

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-23 ● Retour de message - Vous pouvez régler la fonction de retour de message du SHR-2160/2162/2080/2082. - Dans le cas d’une alarme, d’une détection de mouvements ou d’une perte de vidéo, Il permet de régler l’adresse IP et le port du PC ou SmartViewer est installé pour faire suivre les messages de retour. ● Protocole de transfert - Vous pouvez changez le protocole de transfert. Le protocole supporte le TCP/IP et l’UDP (Unicast, Multicast). Le port (TCP/IP) de contrôle et le port (UDP) pour changer le port de connexion. Le Multicast IP et TTL sont utilisés pour l’UDP (Multicast). Remarque Remarque - Le SHR-2160/2162/2080/2082 utilise 4 ports pour la connexion TCP. - Le nombre de port est flexible et 4 nombres consécutifs sont groupés pour le changement ( 554,555,556,557 ➝ 558,559,560,561 ) - Si vous utilisez le routeur IP pour la composition du réseau, vous devrez sélectionner un protocole pour le SHR-2160/2162/2080/2082. Configuration Viewer - Cliquez sur [Configuration Viewer]. - La configuration Viewer configure divers items relatifs au fonctionnement du Smart Viewer.

La configuration Viewer est composée de 5 items : Enregistrement vidéo, Conversion fichier,Intervalle de la séquence, l’affichage OSD et Connexion automatique. ! Cet item est utilisé pour configurer les informations nécessaires pour l’enregistrement des données vidéo affichées dans un fichier au format

.dvr pendant que vous vous êtes connecté au SHR-2160/2162/2080/2082.

Cette liste permet de configurer les informations nécessaires pour transposer les fichiers enregistrés au format

.dvr sur l'ordinateur de l'utilisateur en fichiers au format JPEG ou AVI. # Cet item est utilisé pour configurer les informations nécessaires pour le mode Séquence. $ Cet item est utilisé pour configurer les informations sur l’affichage OSD du Smart Viewer. % Cet item permet de définir si le Smart Viewer sera automatiquement connecté au DVR (SHR-2160/2162/2080/2082) ou à un site lors de son démarrage. ^ Cet item permet de régler le port pour la connexion du retour de message

9-25 ● Enregistrement Vidéo ! Nom - En étant connecté au SHR-2160/2162/2080/2082 en mode de surveillance ou de recherche, vous pouvez enregistrer les données vidéo affichées dans un fichier au format

.dvr. Cet item s’utilise pour définir le nom du fichier au format

.dvr. - Le nom de fichier dépend du numéro de la caméra lorsqu’il est réglé sur “Caméra + Série” ou du numéro de la caméra et de la date/heure actuelle lorsqu’il est réglé sur “Caméra + Date”. @ Emplacement

Pendant que vous êtes connecté au SHR-2160/2162/2080/2082 en mode de surveillance ou de recherche et pendant l’enregistrement des données vidéo affichées, cet item configure le répertoire où le fichier au format

.dvr sera enregistré. - Le chemin actuel par défaut est “Programme Smart Viewer Installé dans le repertoire\video\

dvr”. # Durée d’enregistrement - Pendant que vous êtes connecté au SHR-2160/2162/2080/2082 en mode de surveillance ou de recherche et pendant l’enregistrement des données vidéo affichées, cet item configure la durée d’enregistrement la plus longue. - La durée se règle entre 1 et 10 minutes. Si l’enregistrement dépasse la durée prédéfinie dans la durée d’enregistrement, l’enregistrement s’arrêtera automatiquement. ● Conversion fichier [JPEG] ! Emplacement - Vous pouvez convertir les fichiers enregistrés sur votre PC dans un fichier format

.dvr en fichiers format JPEG. Les images constituant le fichier format

.dvr seront converties en fichiers format JPEG. Ensuite, vous pouvez designer le répertoire dans lequel les fichiers convertis en JPEG seront enregistrés. - Le répertoire actuel par défaut est “Programme Smart Viewer Installé dans le répertoire \frame”. 2160/2162/2080/2082 2160/2162/2080/2082 ● Intervalle de séquence - Lorsque vous vous êtes connecté au SHR-2160/2162/2080/2082 en mode de surveillance pendant que la séquence automatique est active, cet item configure l’intervalle de la séquence automatique. L’intervalle peut être réglé entre 10 et 20 minutes. ● Affichage OSD - Pour définir si le OSD sera affiché sur chaque canal du Smart Viewer. - Si vous cochez “Activé”, le OSD apparaît. Cependant, les icônes Audio, PTZ, Enreg. et Evènements Alarme/Mouvement ne seront pas affectées par la condition d’affichage OSD. ● Connexion de retour de message - Règle le port pour la connexion du retour de message. ● Connexion automatique - Pour définir si le Smart Viewer sera automatiquement connecté au SHR-2160/2162/2080/2082 ou à un site à son démarrage. - Si vous cochez “Connexion automatique On”, le nom du SHR-2160/2162/2080/2082 et des sites qui sont actuellement inscrits dans la liste du DVR/Site s’afficheront comme indiqué ci-dessous. Lorsque vous en sélectionnez un, celui-ci sera automatiquement connecté au SHR-2160/2162/2080/2082 ou au site sélectionné dès le démarrage du Smart Viewer. ● Langue - Permet la sélection de la langue pour le logiciel SmartViewer.Français Français 9-28

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-27 Configuration Site - Cliquez sur le bouton [Configuration Site]. - La configuration Site configure les informations sur le DVR (SHR-2160/2162/2080/2082) ou sur le site que vous voulez contacter via Smart Viewer. - Le Smart Viewer vous permet de contacter un DVR (SHR-2160/2162/2080/2082) or un site inscrits dans la liste.

! La liste des DVR (SHR-2160/2162/2080/2082) inscrits s’affiche à cet endroit. @ Utilisez ce bouton pour ajouter un nouveau DVR (SHR-2160/2162/2080/2082) ou pour supprimer ou réviser les DVR (SHR-2160/2162/2080/2082) déjà inscrits. # La liste des sites inscrits par l’utilisateur s’affiche à cet endroit. $ Utilisez ce bouton pour ajouter un nouveau site ou pour supprimer ou reviser les sites déjà inscrits. % Utilisez ce bouton pour ajouter le DVR (SHR-2160/2162/2080/2082) sélectionné sur la liste des sites. Mais, si le DVR sélectionné (SHR-2160/2162/2080/2082) est réglé sur le réseau ADSL, il ne pourra être enregistré sur le site. ● Liste des DVR - La liste des DVR configure les informations sur le DVR (SHR-2160/2162/2080/2082) que vous voulez contacter via Smart Viewer. - Vous pouvez inscrire un nouveau DVR (SHR-2160/2162/2080/2082) ou supprimer ou réviser le DVR (SHR-2160/2162/2080/2082) sélectionné depuis la liste. Ensuite, le nom et l’adresse IP du DVR (SHR-2160/2162/2080/2082) inscrit dans la liste des DVR s’affichent. New DeleteModifyFrançais Français 9-30

Lorsque vous appuyez sur le bouton [Nouveau], la fenêtre ci-dessous apparaît afin que vous puissiez ajouter les informations sur un DVR (SHR-2160/2162/2080/2082).

1. Modes réseau – Réseau local

- Si le DVR (SHR-2160/2162/2080/2082) est connecté a un réseau local, réglé le mode réseau sur réseau local (LAN). - Si le DVR (SHR-2160/2162/2080/2082) est connecté a un réseau utilisant les IP en statique, sélectionner IP statique dans le type d’adresse et rentrer le nom et l’adresse IP du DVR (SHR-2160/2162/2080/2082). - Vous devez sélectionner un PORT en accord avec le numéro de port mis dans le menu réseau du DVR (SHR-2160/2162/2080/2082). - Si l’IP dynamique a été alloué pour l’ADSL pour le DVR (SHR-2160/2162/2080/2082) a travers le DHCP ou PPPoE, sélectionnez DHCP/ PPPoE dans le type d’adresse et rentrez le nom et l’adresse MAC du DVR (SHR-2160/2162/2080/2082). - Vous devez sélectionner un PORT selon le numéro du PORT indiqué au menu du réseau du DVR(SHR-2160/2162/2080/2082).

2. Modes réseau - ADSL

- Si le DVR (SHR-2160/2162/2080/2082) est connecté a l’ADSL, régler le réseau sur ADSL. - Si le DVR (SHR-2160/2162/2080/2082) est connecté à un réseau ADSL utilisant l’IP statique, sélectionner IP statique dans le type d’adresse et rentrer le nom et l’adresse IP du DVR (SHR-2160/2162/2080/2082). - Vous devez sélectionner un PORT en accord avec le numéro de port mis dans le menu réseau du DVR (SHR-2160/2162/2080/2082). - Si l’IP dynamique a été alloué pour le réseau local pour le DVR (SHR-2160/2162/2080/2082) a travers le DHCP ou PPPoE, sélectionnez DHCP/ PPPoE dans le type d’adresse et rentrez le nom et l’adresse MAC du DVR (SHR-2160/2162/2080/2082). - Vous devez sélectionner un PORT en accord avec le numéro de port mis dans le menu réseau du DVR (SHR-2160/2162/2080/2082). Remarque Remarque - Le nom associé au DVR (magnétoscope numérique) pouvant être inscrit en anglais et en coréen, il est possible de saisir jusqu’à 15 caractères en anglais et jusqu’à 7 caractères en coréen. - Le mot de passe de login doit être le même que le mot de passé du SHR-2160/2162/2080/2082. - Pour Ajouter un nouveau DVR, rentrez toutes les informations demandées. NewFrançais Français 9-32

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-31 Remarque Remarque - L’adresse MAC du DVR est écrite sur l’étiquette située sur le produit. Elle peut aussi être trouvée dans les informations système dans le menu du DVR. - Si le DVR (SHR-2160/2162/2080/2082) est connecté à l’ADSL, la bande passante du réseau est basse. Par conséquent, le taux de transfert devient bas et le visionneur avec un débit limité. - Le visionneur peut surveiller plus de 16 canaux en même temps. - Le visionneur peut chercher ou visualiser un seul canal. - L’audio n’est pas exécuté. - Le nombre de d’images en playback est de 0.5 ips à peu près, mais c’est variable selon le nombre de canal et la taille de la vidéo sous surveillance au même moment. @ Pour supprimer un vieux DVR (SHR-2160/2162/2080/2082) - Si vous sélectionnez le DVR (SHR-2160/2162/2080/2082) dans la liste des DVR pour la suppression et que vous appuyez sur le bouton [Supprimer], le message suivant va apparaître : Appuyez sur le bouton [OK] pour supprimer le DVR (SHR-2160/2162/2080/2082). - Quand le DVR (SHR-2160/2162/2080/2082) à supprimer est connecté avec SmartViewer, le message suivant va apparaître et le DVR (SHR-2160/2162/2080/2082) ne pourra être supprimé : Soyez sûre de couper la connexion entre le DVR (SHR-2160/2162/2080/2082) et le logiciel SmartViewer avant de supprimer celui ci de la liste. # Pour supprimer un vieux DVR (SHR-2160/2162/2080/2082) - Si vous sélectionnez le DVR (SHR-2160/2162/2080/2082) dans la liste des DVR et que vous appuyez sur le bouton [Edition], le message suivant va apparaître : Appuyez sur [OK] pour éditer les options dur DVR (SHR-2160/2162/2080/2082). - Quand le DVR (SHR-2160/2162/2080/2082) à éditer est connecté a SmartViewer, le message suivant va apparaître : veuillez déconnectez le DVR (SHR-2160/2162/2080/2082) de SmartViewer avant de l’éditer. Delete ModifyFrançais Français 9-34

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-33 ● Liste des sites - La liste des sites inscrit les DVR (SHR-2160/2162/2080/2082) que vous voulez contacter à la fois via Smart Viewer afin de les contrôler depuis un seul site. Vous pouvez inscrire un nouveau site ou supprimer ou modifier le site sélectionné sur la liste, et ajouter un DVR (SHR-2160/2162/2080/2082) au site sélectionné sur la liste des sites ou le supprimer. - Dans la liste des sites, le nom du site inscrit et le nom du DVR (SHR-2160/2162/2080/2082) constituant le site s’affichent. Un site peut être constitués de 4 DVR (SHR-2160/2162/2080/2082) au maximum. ! Ajout d’un nouveau site - Lorsque vous appuyez sur le bouton [Nouveau], la fenêtre ci-dessous apparaît afin que vous puissiez y entrer les informations sur le nouveau site. - Les informations à entrer sont le nom du site. Remarque Remarque Le site peut être nommé en anglais ou en français jusqu’à 10 caractères. @ Suppression du site ou du DVR (SHR-2160/2162/2080/2082) déjà inscrit - Lorsque vous sélectionnez un site ou un DVR (SHR-2160/2162/2080/2082) sur la liste des sites et appuyez sur le bouton [Supprimer], le message suivant apparaît. Appuyez sur le bouton [OK] pour supprimer le site ou le DVR (SHR-2160/2162/2080/2082). - Après la suppression, le DVR (SHR-2160/2162/2080/2082) reste toujours actif sur le site ainsi que les informations sur le DVR (SHR-2160/2162/2080/2082). - Si le DVR (SHR-2160/2162/2080/2082) à supprimer est connecté au Smart Viewer actuel, le message ci-dessous apparaît et le DVR (SHR-2160/2162/2080/2082) ne sera pas supprimé Assurez-vous de déconnecter le DVR (SHR-2160/2162/2080/2082) du Smart Viewer avant d’effectuer la suppression. # Modification du site déjà inscrit - Lorsque vous sélectionnez un site sur la liste des sites appuyez sur le bouton [Modifier], le message ci-dessous apparaît. Appuyez sur le bouton [OK] pour modifier le site. New New Delete Modify Delete ModifyFrançais Français 9-36

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-35 - Si vous sélectionnez un DVR (SHR-2160/2162/2080/2082) et appuyez sur le bouton [Modifier], le message suivant apparaît et la modification du DVR (SHR-2160/2162/2080/2082) est impossible. La modification du DVR (SHR-2160/2162/2080/2082) doit être effectuée uniquement à partir de la liste des DVR. ● Ajout d’un DVR (SHR-2160/2162/2080/2082) au site - Lorsque vous appuyez sur le bouton [Ajouter], le DVR (SHR-2160/2162/2080/2082) sélectionné sur la liste des DVR est ajouté au site sélectionné sur la liste des sites. - Le DVR(SHR-2160/2162/2080/2082) configuré à l’ADSL ne peut pas être ajouté sur le site. - Vous pouvez ajouter jusqu’à 4 DVR (SHR-2160/2162/2080/2082) sur un site et le DVR (SHR-2160/2162/2080/2082) constituant le site peut être supprimé de la liste des sites. - Si vous appuyez sur le bouton [Ajouter] alors que le site n’est pas inscrit sur la liste des sites, le nom du nouveau site par défaut “Site [0]” sera créé et le DVR (SHR-2160/2162/2080/2082) sera ajouté sur ce site. - Si le site sur lequel le DVR (SHR-2160/2162/2080/2082) sera ajouté est connecté au Smart Viewer actuel, le message ci-dessous apparaît et le DVR(SHR-2160/2162/2080/2082) ne sera pas ajouté sur le site. Assurez-vous de déconnecter le site du Smart Viewer avant d’effectuer l’ajout. - Si le site à modifier est connecté au Smart Viewer actuel, le message ci-dessous apparaît et le site ne sera pas modifié. Assurez-vous de déconnecter le site du Smart Viewer avant d’effectuer la modification. Version du logiciel - Lorsque vous appuyez sur le bouton [Version Logiciel], la version du Smart Viewer, les exigences système et la version du logiciel du système DVR (SHR- 2160/2162/2080/2082) connecté au Smart Viewer s’affichent. - Vous pouvez mettre à jour à distance le logiciel du système DVR (SHR-2160/2162/2080/2082) connecté, uniquement lorsque vous êtes connecté en tant qu’administrateur. Si vous êtes connecté en tant qu’utilisateur ou si vous n’êtes pas connecté au DVR (SHR-2160/2162/2080/2082), l’accès vous sera refusé. ! La version du Smart Viewer et les exigences système s’affichent. @ La version et le nom du DVR (SHR-2160/2162/2080/2082) connecté s’affichent à cet endroit. Vous pouvez également mettre à jour le logiciel du DVR (SHR-2160/2162/2080/2082) en le transmettant vers un DVR (SHR-2160/2162/2080/2082) connecté.

9-37 9-38 ● Version du Smart Viewer - La version du Smart Viewer et les exigences système s’affichent. ● Version du DVR - La version du DVR affiche le nom du DVR (SHR-2160/2162/2080/2082) connecté au Smart Viewer ou le nom du DVR (SHR-2160/2162/2080/2082) constituant le site s’il y a un DVR(SHR-2160/2162/2080/2082) connecté au site ainsi que la version du logiciel du DVR (SHR-2160/2162/2080/2082). - Si le Smart Viewer n’est pas connecté au DVR (SHR-2160/2162/2080/2082), cette partie reste inactive. - Chaque version DVR possède une boîte à cocher utilisable pour la mise à jour du logiciel. ● Mise à jour du logiciel DVR (SHR-2160/2162/2080/2082). - Le Smart Viewer met à jour à distance le logiciel du DVR (SHR-2160/2162/2080/2082) connecté. ! Cochez le DVR (SHR-2160/2162/2080/2082) à mettre à jour parmi les DVR (SHR-2160/2162/2080/2082) connectés. SHR-2160/2162/2080/2082SHR-2160/2162/2080/2082 @ Cliquez sur le bouton Suivant pour ouvrir le fichier “SHR-2160/2162/2080/2082 Firmware” au format tgz. # Appuyez sur le bouton [Mise à jour] pour transmettre le fichier au DVR (SHR-2160/2162/2080/2082) sélectionné, puis démarrez la mise à jour du logiciel DVR (SHR-2160/2162/2080/2082). $ La progression de transmission du fichier et de la mise à jour s’affiche en bas. Remarque Remarque Il vous est possible de télécharger le micrologiciel mis à jour pour le logiciel du magnétoscope numérique (SHR-2160/2162/2080/2082) depuis la section CCTV du site www.sec.co.kr.

VERTISSEMENT VERTISSEMENT Assurez-vous de suspendre toutes les fonctions du système DVR en cours de fonctionnement telles que l’enregistrement, le MENU, la sauvegarde et la lecture avant d’effectuer la mise à jour du logiciel du DVR (SHR-2160/2162/2080/2082). Ne mettez jamais hors tension le DVR (SHR-2160/2162/2080/2082) pendant la mise à jour du logiciel. Il faut environ 5 minutes pour la mise à jour du logiciel. Même si la mise à jour du logiciel est suspendue accidentellement, le logiciel antérieur restera intact. 2160/2162/2080/20822160/2162/2080/2082Français Français 9-40

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-39 ● Ecran de connexion en mode de surveillance● Bouton de mode de conversion - Ce bouton convertit le mode de contrôle en mode de recherche.

Mode de surveillance ● Connexion DVR (SHR-2160/2162/2080/2082) / Site - Sélectionnez le nom du DVR (SHR-2160/2162/2080/2082) ou du site auquel vous voulez vous connecter et cliquez sur le bouton de connexion.

Echec à la connexion

1. Echec à la vérification du mot de passe

- Lorsque le mot de passe du réseau défini sur le SHR-2160/2162/2080/2082 et le mot de passé de la connexion défini sur le Smart sont différents, une fenêtre demandant un nouveau saisi de mot de passe apparaît.

2. Echec à la connexion en tant qu’administrateur

- Le SHR-2160/2162/2080/2082 auquel vous voulez vous connecter est déjà occupé par un autre administrateur. Dans ce cas, vous pouvez vous connecter au SHR-2160/2162/2080/2082 en tant qu’utilisateur normal. Remarque Remarque Vous pouvez définir le nom, l’IP et le mot de passe du DVR (SHR-2160/2162/2080/2082) pour la connexion en mode de configuration. La configuration du site permettant une connexion simultanée de plusieurs DVR (SHR-2160/2162/2080/2082) est également disponible en mode de configuration. La connexion simultanée de 16 DVR (SHR-2160/2162/2080/2082) au maximum est possible. Remarque Remarque Jusqu’à 3 utilisateurs dont un administrateur et deux utilisateurs sont autorisés d’accéder simultanément au SHR-2160/2162/2080/2082(Dans le cas du Multicast, 5 utilisateurs autorisés sont disponible)

VERTISSEMENT VERTISSEMENT Lorsque le SHR-2160/2162/2080/2082 est occupé par 3 utilisateurs, aucune connexion supplémentaire n’est autorisée.

VERTISSEMENT VERTISSEMENT Si vous changez la taille de la vidéo ou la qualité des couleurs depuis l’onglet de réglage [Information Enregistrement des affichages] quand SmartViewer est lancé, ceci va déclencher une erreur du programme. Vous devrez arrêter SmartViewer avant de changer ces options.Français Français 9-42

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-41 ● Informations sur l’heure - Dès que vous êtes connecté au SHR-2160/2162/2080/2082, la data actuelle, le jour et l’heure du SHR-2160/2162/2080/2082 seront affichés. - Sinon, la date/heure actuelle de votre PC s’affiche. ● Informations sur la connexion - Dès que vous êtes connecté au SHR-2160/2162/2080/2082, le bouton de connexion montre l’état de connexion. - Si vous appuyez sur le bouton de connexion à ce moment-là, la connexion sera annulée. ● Informations sur l’OSD de l’écran de lecture ! Le n° de canal, le nom de caméra et la taille vidéo s’affichent. Taille de la vidéo : (C)CIF / (N)Normal / (L)Grande @ Les données vidéo du canal actuel sont enregistrées sur votre PC avec l’affichage du signe Enreg. # Le bouton Audio ON/OFF s’affiche. $ Le nom et l’adresse IP du SHR-2160/2162/2080/2082 connecté s’affichent. % L’état d’alarme du canal actuel s’affiche. ^ Possibilité de contrôle PTZ du canal actuel s’affiche. Remarque Remarque # Cliquez sur l’icône Haut-parleur pour activer ou désactiver l’audio du canal. : Audio OFF : Audio ON Lorsque vous désactivez l’audio d’un canal du SHR-2160/2162/2080/2082, Désactivé s’affiche. : Audio désactivé ✴ Pour la chaîne Audio on, utilisez le bouton suivant de l’audio pour régler le son et mettre en sourdine. Remarque Remarque % Lorsqu’un évènement d’alarme ou de détection de mouvement survient sur un canal du SHR-2160/2162/2080/2082 où l’alarme ou la détection de mouvement est activée, une icône apparaît à l’écran temps réel. : Détection de mouvement : Evènement d’alarme Remarque Remarque ^ Lorsque vous connectez et configurez la caméra PTZ sur le SHR-2160/2162/2080/2082, la contrôlabilité PTZ du canal f’affiche. ✴ Sélectionnez un canal permettant le contrôle PTZ et utilisez les boutons relatifs au PTZ situés en bas pour effectuer le contrôle PTZ. (Référez-vous au descriptif des boutons relatifs à PTZ.)

6Français Français 9-44

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-43 ● Fenêtre d’affichage de journaux d’évènements - Cliquer sur le bouton de logs pour activer la fenêtre d’affichage des logs. - Affichage d’évènements (alarme, connexion utilisateur et modification de la configuration) survenus sur le SHR-2160/2162/2080/2082 Temps Réel. Remarque Remarque [Message d’évènements] Connexion en cours.. : La connexion au SHR-2160/2162/2080/2082 est en cours. Connecté.. : La connexion au SHR-2160/2162/2080/2082 est réalisée avec succès. Connexion échouée : Echec à la connexion au SHR-2160/2162/2080/2082. Déconnecté.. : Fin de connexion au SHR-2160/2162/2080/2082. Configuration (à distance) : La configuration du Viewer du DVR SHR-2160/2162/2080/2082 est modifiée. Configuration Début / Fin (locale) : Démarre/Termine l’écran Menu du SHR-2160/2162/2080/2082. Modification de l’heure : La date/heure du SHR-2160/2162/2080/2082 est modifiée. Paramètres par défaut : Le système SHR-2160/2162/2080/2082 est initialisé. Modification du réseau : La configuration du réseau SHR-2160/2162/2080/2082 est modifiée. Arrêt système : Le système SHR-2160/2162/2080/2082 s’est terminé. Format disque dur : Le disque dur du SHR-2160/2162/2080/2082 est initialisé. Disk Full : No more space in SHR-2160/2162/2080/2082 HDD. Récupération après un échec à la mise sous tension : Le SHR-2160/2162/2080/2082 redémarre après un échec à la mise sous tension. Sauvegarde commence/finit/échoue/s’arrête : Sauvegarde à SHR-2160/2162/2080/2082 a commencé/a fini/a échoué/s’est arrêté. Trafic réseau surchargé: le transport de données à travers le réseau n’est pas fluide. Accès refusé (temps écoulé) : Connexion dépassée.

VERTISSEMENT VERTISSEMENT Quand l’heure change, que vous chargez les valeurs par défaut, que le réseau change, que le système est éteint ou qu’il y ait un formatage de disque dur, SmartViewer arrête la connexion automatiquement. ● Fenêtre d’affichage de connexion de la camera. - Affiche les conditions de connexion du DVR et de la camera dans la liste. Remarque Remarque [Icône couleur pour DVR] Connecté brillamment au SHR-2160/2162/2080/2082, l’icône sera jaune, sinon elle sera noire. [Icône couleur pour DVR] Connecté à la caméra pour surveillance, l’icône sera jaune. Connectable, l’icône sera bleu, sinon noire.Français Français 9-46

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-45 ● Informations sur les conditions de l’écran de lecture / Bouton de sélection - Affichage du mode écran divisé ou de lecture de l’écran actuellement affiché. : Lecture en mode x 16 : Lecture en mode plein écran : Caméra éteinte. ● Bouton de sélection de l’écran divisé - Mode plein écran - petit format / plein écran / Quad / x 9. - Vous pouvez changer le mode écran divisé pendant la surveillance. ● Bouton de mode séquence Remarque Remarque Si vous connectez plusieurs magnétoscopes numériques (SHR-2160) au site, la séquence se déroule comme suit : - En mode plein écran : DVR1:1CH ➝...➝ DVR1:16CH ➝ DVR2:1CH ➝...➝ DVR2:16CH - In Quad Mode : DVR : DVR1:1,2,3,4CH ➝...➝ DVR1:13,14,15,16CH ➝...

DVR2:1,2,3,4CH ➝...➝ DVR2:13,14,15,16CH

- En mode x 9 : DVR1:1,2,3,4,5,6,7,8,9CH ➝ DVR1:10,11,12,13,14,15,16CH ➝... DVR2:1,2,3,4,5,6,7,8,9CH - En mode x16 : DVR1:1,2,3,4,5,...,13,14,15,16CH ➝ DVR2:1,2,3,4,5,...,13,14,15,16CH ➝ DVR3:1,2,3,4,5,...,13,14,15,16CH. - Permet de changer le canal en cours de lecture à l’heure prédéfinie. - La configuration de l’intervalle de séquence suit la configuration effectuée dans Mode de configuration ➝ Configuration du Viewer. - En mode plein écran : 1 ➝ 2 ➝ 3 ➝ 4 ➝ 5 ➝ 6 ➝ 7 ➝ 8 ➝ 9 ➝ 10 ➝ 11 ➝ 12 ➝ 13 ➝ 14 ➝ 15 ➝ 16 ➝ 1(CH) - En mode Quad : 1,2,3,4 ➝ 5,6,7,8 ➝ 9,10,11,12 ➝ 13,14,15,16 ➝ 1,2,3,4 (CH) - En mode 9 écrans divisés : 1,2,3,4,5,6,7,8,9 ➝ 10,11,12,13,14,15,16 ➝ 1,2,3,4,5,6,7,8,9 (CH) - En mode 6 écrans divisés : 1,2,3,4,5,...,13,14,15,16 ➝ 1,2,3,4,5,...,13,14,15,16 (CH) Remarque Remarque Le nombre sur l’écran en icône indique la position de l’écran dans SmartViewer. : L’icône orange indique le canal actuel connecté à la caméra. : L’icône grise indique le canal actuel connecté à la caméra mais pas affichée a l’écran. : L’icône noire avec un slash indique que le canal courant n’est connecté a aucune caméra.Français Français 9-48

Si vous cliquez sur le bouton NEXT (SUIVANT) à l’aide du bouton gauche de la souris, le canal suivant celui actuellement affiché à l'écran apparaît. - En mode plein écran : 1 ➝ 2 ➝ 3 ➝ 4 ➝ 5 ➝ 6 ➝ 7 ➝ 8 ➝ 9 ➝ 10 ➝ 11 ➝ 12 ➝ 13 ➝ 14 ➝ 15 ➝ 16 ➝ 1(CH) - In Quad Mode : 1,2,3,4 ➝ 5,6,7,8 ➝ 9,10,11,12 ➝ 13,14,15,16 ➝ 1,2,3,4 (CH) - En mode x 9 : 1,2,3,4,5,6,7,8,9 ➝ 10,11,12,13,14,15,16 ➝ 1,2,3,4,5,6,7,8,9 (CH) - En mode x 16 : 1,2,3,4,5,...,13,14,15,16 ➝ 1,2,3,4,5,...,13,14,15,16 (CH) ● Bouton de retour de message - Si vous appuyez sur RETOUR DE MESSAGE, la fenêtre de RETOUR DE MESSAGE va être activée pour recevoir des messages. - Lors de la réception d’un message, SmartViewer essaye automatiquement de contacter un DVR. - Dans le cas de pertes de vidéo, d’une alarme ou d’une détection de mouvements un message est reçu. Remarque Remarque Si vous connectez plusieurs magnétoscopes numériques (SHR-2160) au site, l’action suivante se déroule comme suit : - En mode plein écran : DVR1:1CH ➝ ... ➝ DVR1:16CH ➝ DVR2:1CH ➝ ... ➝ DVR2:16CH - En mode Quad : DVR1:1,2,3,4CH ➝ ... ➝ DVR1:13,14,15,16CH ➝ ... ➝

DVR2:1,2,3,4CH ➝ ... ➝ DVR2:13,14,15,16CH

- En mode x 9 : DVR1:1,2,3,4,5,6,7,8,9CH ➝ DVR1:10,11,12,13,14,15,16CH ➝ DVR2:1,2,3,4,5,6,7,8,9CH - En mode x 16 : DVR1:1,2,3,4,5,...,13,14,15,16CH ➝ DVR2:1,2,3,4,5,...,13,14,15,16CH ➝ DVR3:1,2,3,4,5,...,13,14,15,16CH ● Bouton favoris - Si vous appuyez sur le bouton Favoris, la fenêtre de favoris sera activée. Si vous cliquez sur le favoris actuel, les cameras présentes dans les valeurs de réglages actuelle seront affichées sur l’écran. Vous devriez supprimer les favoris sélectionnés ou tous les favoris enregistrés. Vous devrez enregistrer un nouveau numéro de favoris et un nouveau nom. Changez FAVORIS aux intervalles définis. Remarque Remarque - Le bouton favori est disponible seulement quand vous contactez le SITE. - Les valeurs de réglages des informations des FAVORIS sont enregistrées dans le fichier de configuration seulement après que vous soyez parties du SITE. - SI vous changez la liste de DVR composant la SITE depuis la configuration, les valeurs de réglage des FAVORIS seront initialisées.

9-49 Remarque Remarque Les valeurs ajustées du volume audio et de la luminosité/contraste seront enregistrées sur votre PC est elles restent inchangées même si vous arrêtez et relancer le Smart Viewer.

• Le système d’exploitation Windows 98 ou ME ne supporte pas la fonction luminosité/contraste.

• Le réglage de la luminosité et du contraste n'est pas disponible pour les modèles SHR-2160/2162/2080/2082. ● Bouton de contrôle de caméra PTZ - Sélectionnez un canal connecté à la caméra PTZ pour contrôler les fonctions relatives à PTZ. - PAN Gauche / Droite - TILT Haut / Bas - Contrôle diagonale - Le canal sous contrôle PTZ s’affiche au milieu du bouton. ● Bouton de contrôle de volume audio - Vous pouvez contrôler le volume audio du canal en lecture ou le régler sur Muet. - Vous pouvez augmenter ou diminuer le volume audio entre 0 et +10. ● Bouton de contrôle de luminosité/contraste - Sélectionnez le canal en lecture et utilisez le bouton de contrôle (+, –) pour ajuster la luminosité/contraste de l’image. - La valeur par défaut est +5. - Vous pouvez augmenter ou diminuer la luminosité/contraste entre 0 et +10. - Appuyez sur ce bouton ( ) pour restaurer la valeur par défaut. Remarque Remarque La fonction ZOOM/TILT/PAN est disponible sur toutes les cameras. Mais, la fonction POWER ZOOM est seulement disponible sur les caméras dôme Intelligente Samsung, et assure un angle de travail de 45°.

# POWER ZOOM : Cliquez sur le bouton P pour activer la fonction POWER ZOOM. - POWER ZOOM est une fonction permettant de faire un Zoom grossissement ou inversement sur l’écran vidéo en cliquant sur l’écran. - Apres que le POWER ZOOM soit dominant, les fonctions ZOOM IN / OUT seront actives sur l’écran. - Procédure d’utilisation de POWER ZOOM : Cliquez sur POWER ZOOM ➝ Sélectionnez ZOOM IN ou OUT ➝ Cliquez ZOOM IN ou OUT dans la zone désirée de la vidéo ➝ ZOOM IN / OUT sera active dans cette zone. ● Bouton d’enregistrement video - Lorsque vous sélectionnez un canal de lecture est cliquez sur le bouton Enreg, l’image est enregistré dans un fichier avec extension

.dvr dans le dossier désigné sur votre PC. - Le nom du répertoire dans lequel l’image est enregistrée, le nom du fichier et la longueur d’enregistrement de l’image sont configurés dans Mode de configuration ➝ Configuration Viewer. - La longueur de l’image à enregistrer varie d’une à dix minutes. - L’image enregistrée peut être lue en mode Local du mode Recherche. - Cliquez de nouveau sur le bouton pour arrêter l’enregistrement. Cependant, la suspension manuelle n’est pas acceptée pendant 10 secondes depuis le demurrage de l’enregistrement.

9-51 Lorsque vous cliquez sur le numéro et le nom du PRESET actuel, la caméra bouge selon le réglage prédéfini. Vous pouvez supprimer les valeurs réglées du PRESET sélectionné ou de tous les PRESET. Vous pouvez ajouter un nouveau numéro est un nouveau nom du PRESET. Remarque Remarque ! La fonction PRESET est supportée par toutes les caméras. Vous pouvez sélectionner jusqu’à 20 items PRESET. Cependant, la caméra de protocole AD supporte jusqu’à 7 items PRESET. @ AUTOPAN : La caméra exécute cette fonction en faisant l’aller/retour entre le démarrage et l’arrêt. # SCAN (Balayage) : La caméra exécute cette fonction en circulant entre les positions de configuration PRESET.

PATTERN : La caméra exécute cette fonction en suivant les réglages effectués par l’utilisateur. Remarque Remarque La fonction Configuration du Menu Caméra est supportée par les caméras Samsung et Panasonic. Remarque Remarque Les noms des fonctions @,# et $ varient selon la caméra et quelques caméras ne supportent aucune de ces fonctions. - La caméra Samsung supporte toutes les fonctions et tous les noms. - La caméra Panasonic supporte toutes les fonctions mais avec les noms différents.

La caméra PELCO caméra supporte toutes les fonctions mais avec les noms différents.

@ FRAME SCAN # AUTO SCAN $ PATTERN

- Les autres caméras ne supportent pas les fonctions @ AUTOPAN, # SCAN et $ PATTERN. ● Configuration libre du Menu Caméra PTZ

Ceci est un écran du Menu supporté par la caméra elle-même, vu depuis le Viewer. @ Utilisez les boutons /// pour vous déplacer entre les menus. # Bouton Entrée. ! Vous pouvez configurer le menu Fonction de la caméra PTZ. ! PRESET - Lorsque vous appuyez sur le bouton PRESET, la fenêtre de configuration PRESET apparaît.

VERTISSEMENT VERTISSEMENT Pendant que le SHR-2160/2162/2080/2082 utilise les fonctions relatives au contrôle de la camera PTZ, le Smart Viewer ne peut contrôler la caméra PTZ. Les fonctions relatives au contrôle de la caméra PTZ sont autorisées uniquement à l’administrateur.

9-53 ● Connexion DVR (SHR-2160/2162/2080/2082) / Site - De même que le “Connexion DVR (SHR-2160/2162/2080/2082) / Site” du mode de surveillance. ● Mode à distance - Ce mode envoie les données vidéo enregistrées sur SHR-2160/2162/2080/2082 vers le réseau pour les lire. - Jusqu’à 4 canaux sont autorisés pour une recherche ou une lecture simultanées. - Les Informations sur la vidéo correspondant à l’heure indiquée par la barre de l’heure s’affichent à l’écran de lecture.

Mode de recherche ● Description de l’écran initial du mode de recherche. - Le mode de recherche est composé du mode distant pour une recherche/lecture de l’image du SHR-2160/2162/2080/2082 et du mode local pour lire les fichiers

.dvr enregistrés dans le répertoire désigné sur votre PC. ! Appuyez sur le bouton pour entrer en mode de recherche afin de contrôler à distance l’image enregistrée sur SHR-2160/2162/2080/2082. @ Cet écran affiche les images en lecture. # Appuyez sur ce bouton pour entrer en mode distant afin de transmettre l’image enregistrée sur SHR-2160/2162/2080/2082 via réseau. $ Appuyez sur ce bouton pour entrer en mode local afin de lire les fichiers

.dvr enregistrés sur votre PC.

Cette fenêtre affiche un calendrier pour la sélection de “Année/Mois/Date” de recherche. ^ Ce bouton contrôle le volume audio et la luminosité/contraste vidéo. & Ce bouton change la division de l’écran.

• Appuyez sur ces boutons pour exécuter les fonctions Enregistrer / Conversion fichier / Imprimer / Configuration. ( Ce bouton de contrôle affiche les images trouvées. ) Afficher la chaîne suivante en ordre. 1 Appuyez sur ces boutons pour changer de canal ou de DVR, ou pour renouveler la fenêtre de calendrier et la ligne de l’heure. 2 Cette ligne de l’heure affiche les informations sur l’heure recherchée et enregistrée sur SHR-2160/2162/2080/2082. Remarque Remarque - Quand vous vous connectez au site, sélectionnez un DVR pour chercher dans la liste des connexions de caméra.

Quand vous vous connectez comme utilisateur, vous ne pouvez accéder au mode recherché. Cliquez là-dessus pour entrer en mode distant.

● DVR (SHR-2160/2162/2080/2082) Sélection/Changement au contact du SITE - Sélectionnez le SHR-2160/2162/2080/2082 depuis la liste de contacts. - Le SHR-2160/2162/2080/2082 devient noire s’il est contacté en utilisant les droits administrateurs et devient gris s’il est contacté en utilisant les droits utilisateurs. - Sans les droits administrateurs, la recherché est impossible.Français Français 9-56

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-55 @ Bouton de sauvegarde - Si pas de playback (stop), le bouton de d’enregistrement de vidéo joue le rôle de fonction de sauvegarde. - Si le bouton de sauvegarde est appuyé, la fenêtre des sauvegardes s’ouvre. - Sélectionnez un début et une fin de la vidéo a sauvegardé et le format de fichier a utilisé. - La sauvegarde commence quand le bouton “Démarrer” est appuyé. Le fichier de sauvegarde est sauvé suivant l’emplacement sélectionné dans la configuration; Réglage ➞ configuration du visionneur ➞ Enregistrement vidéo ➞ Emplacement pour la vidéo. - Pour arrêter la sauvegarde, cliquez sur le bouton “Arrêter”. ● Fenêtre de calendrier - Lorsque les données vidéo du SHR-2160/2162/2080/2082 connecté sont enregistrées, la date s’affiche en rouge.

Lorsque vous cliquez sur la date rouge, les données vidéo enregistrées s’affichent. - La date actuellement sélectionnée est indiquée par un carré rouge épais. - ¦: Cliquez sur ce bouton pour aller au mois précédent. - : Cliquez sur ce bouton pour aller au mois prochain. ● Boutons de contrôle de volume audio et de contrôle de luminosité/contraste - De même que la fonction de contrôle du mode de surveillance. - Windows 98 ou ME ne supporte pas la fonction luminosité/contraste. - Le réglage de la luminosité et du contraste n'est pas disponible pour les modèles SHR-2160/2162/2080/2082. ● Bouton de sélection de l’écran divisé - Mode Plein écran en petit / Plein écran / Quad / 9 divisions/ 16 divisions Remarque Remarque En mode distant, le mode x 9 n’est pas disponible et en mode local, les modes Quad et x 9 ne sont pas disponibles. Remarque Remarque La vidéo sauvée dans le mode à distance est disponible seulement si le bouton Lecture/Lecture Inverse/avance Rapide/Retour rapide est maintenue pressé. La fonction de sauvegarde dans le mode à distance est disponible lors du statut Stop. # Bouton de conversion de fichier - Utilisez cette fonction pour convertir les fichiers

.jpg”. - Cliquez sur le bouton “Ouvrir” pour sélectionner un fichier

.dvr à convertir. - Sélectionner le format de sortie en image JPEG ou vidéo AVI. - Si le format JPEG est sélectionné, le fichier sera convertit en un fichier JPEG en cliquant sur le bouton “Démarrer”. Le fichier JPEG est sauvé dans l’emplacement défini : Configuration ➞ Configuration visionneur ➞ Conversion de fichier ➞ Emplacement Jpeg. - Si le format AVI est sélectionné, le fichier est convertit en AVI lors du click sur le bouton “Démarrer”. Le fichier “

.avi” convertit est sauvé dans l’emplacement définit dans la configuration; Configuration ➞ Configuration Visionneur ➞ Conversion de fichier ➞ emplacement AVI - Appuyez sur le bouton “Démarrer” pour convertir la vidéo en un fichier

.Jpg ; Configuration ➞ Configuration visionneur ➞ conversion de fichier pour enregistrer en fichier

.jpg . - Cliquez sur le bouton Stop pour mettre en pause la conversion de fichier. ● Enregistrement vidéo / Conversion / Imprimer / Configuration ! Bouton d’enregistrement video : Durant la lecture (Lecture/ lecture arrière/ avance rapide/ retour rapide), - Lorsque vous sélectionnez un canal en lecture et cliquez sur le bouton Enreg. l’image sera enregistrée dans un fichier avec extension

.dvr dans le répertoire désigné sur votre PC. - Le nom du répertoire dans lequel l’image est enregistrée, le nom du fichier et la longueur d’enregistrement d’image doit être configurée dans Mode de configuration

Configuration Viewer. - La longueur de l’image à enregistrer varie entre 1 et 10 minutes. - Cliquez de nouveau sur le bouton pour arrêter l’enregistrement. Cependant, la suspension manuelle n’est pas acceptée pendant 10 seconds depuis le démarrage d’enregistrement.

Remarque Remarque Dans le cas d’une sauvegarde au format AVI, vous devez posséder un codec DivX pour lire les fichiers enregistrés. Le codec DivX est disponible sur www.divx.com.Français Français 9-58

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

9-57 $ Imprimer - Utilisez cette fonction pour imprimer la zone d’écran de l’image en lecture. % Bouton de mode de configuration - Utilisez ce bouton pour faire apparaître la fenêtre de mode de configuration. ● Boutons de lecture ! Lecture : Lecture @ Lecture arrière : Lecture arrière # Arrêt : Arrêt $ Rembobinage avant : Lecture accélérée % Rembobinage arrière : Lecture arrière accélérée ^ Pas avant : Lecture d’une image par seconde. & Pas arrière : Lecture arrière d’une image par seconde.

• Aller au début : Lecture de la première image sur la ligne de l’heure. ( Aller à la : Lecture de la dernière image sur la ligne de l’heure. Remarque Remarque Pendant la lecture (Lecture/Lecture arrière/R. avant/R. arrière), la déconnexion et l’accès au mode de surveillance et au mode local ne sont pas autorisés. Remarque Remarque Double-cliquez à côté de la barre de l’heure pour entrer de nouveau en mode Général. Une colonne de la ligne de l’heure représente 5 minutes. La ligne de l’heure affiche en vert (Normal), en rouge (Urgence), en orange (Alarme), en bleu (Mouvement), en jaune (Programmation) ou en pourpre (Perte vidéo) selon le mode d’enregistrement. Remarque Remarque Double-cliquez à côté de la barre de l’heure pour entrer de nouveau en mode Général. Une colonne de la ligne de l’heure représente 5 minutes. La ligne de l’heure affiche en vert (Normal), en rouge (Urgence), en orange (Alarme), en bleu (Mouvement), en jaune (Programmation) ou en pourpre (Perte vidéo) selon le mode d’enregistrement. ● Ligne de l’heure - Affiche les informations sur l’heure des données vidéo du SHR-2160/2162/2080/2082 dans la fenêtre de calendrier de la date sélectionnée.

Le mode Général affiche les informations sur l’heure pendant 24 heures tandis que le mode Extension affiche les informations sur l’heure toutes les deux heures. [ Mode Général ] ! Les canaux affichés sur l’écran de lecture seront activés sur un fond blanc. @ Ligne de l’heure : Les informations sur l’heure des données vidéo enregistrées sur SHR-2160/2162/2080/2082.

Barre de l’heure : affiche l’heure actuelle de l’image vidéo affichée sur l’écran de lecture. [ Mode Zoom avant ] ! Affiche la ligne de l’heure d’une heure avant. @ Affiche la ligne de l’heure d’une heure après.

9-59 ● Bouton Suivant - Pour changer de canal comme en mode de surveillance. ● Bouton Recharger - Cliquez sur ce bouton pour mettre à jour les informations sur les données video enregistrées de la fenêtre de calendrier et de la ligne de l’heure. ● Mode Local - Ce mode lit les fichiers

.dvr enregistrés dans le répertoire de votre PC par la fonction d’enregistrement. - Vous ne pouvez chercher ou lire qu’un seul canal. - Vous pouvez accéder librement à l’utilisateur connecté au SHR-2160/2162/2080/2082. - Les autres fonctions que la fonction d’affichage de calendrier sont de même qu’en mode distant. - Les informations sur le fichier local s’affiche à la position du premier canal sur la ligne de l’heure avec le nom du fichier. Cliquez sur le fichier à afficher dans la fenêtre de sélection de fichier pour entrer en mode local. Remarque Remarque Ne changez pas de canal pendant la lecture d'une image (Lecture / Lecture inversée / Avance rapide / Retour rapide). Remarque Remarque Seuls les fichiers

.dvr enregistrés par l’activation de l’audio peuvent être lus en mode local.FrançaisFrançais 10-2

Spécifications du produit 10-1

SHR-2160/2162/2080/2082 MANUEL DE L’UTILISATEUR

Caract. Détails Remarque UC Unité centrale RISC 32 bits Mémoire SDRAM : 64MByte Flash : 16 MByte Système d’exploitation SE intégré Tension d’entrée AC110~220(NTSC) AC100~230(PAL) Consommation d’énergie 2160/2080 : 56 W, 2162/2082 : 60 W Composite 16 (8) canaux - 1 Vp-p - Raccordement : 75

Hi Z Entrée Vidéo - Type BNC Sortie en boucle 16 (8) canaux - Raccordement auto Vidéo Composite 2 canaux - Sortie vidéo normale 1 canal - Sortie Spot (Principale) 1 canal Sortie vidéo - Type BNC S-Vidéo 1 canal - 1 Vp-p VGA 1 canal Mono 4 canaux Entrée Audio - -5 dBm, 600

Type RCA Audio Mono 1 canal Sortie audio - -6 dBm Type RCA Unique Mode Mode Split (Partagé) : º4, 6, 7, 8, 9, 16 parties Display PIP (Incrustation d’image) (Affichage) Mode Sequence (Séquence) Gel 2 x Zoom Caract. Détails Remarque Méthode de Vidéo : MPEG4 compression Audio : ADPCM Caractéristiques de Vitesse maximale Résolution l'enregistrement d'enregistrement d'image (qualité de l'image) CIF(C) Maximal Caractéristiques

Elevé de résolution PAL- 352X288 Normal et d'enregistrement Faible 1/2 D1 (N) Maximal

Elevé PAL- 720X288 Normal Enregistrement Faible Enregistrement normal

Touche REC (Enreg.) Enregistrement programmé

tableau de programmation Enregistrement d'un événement - Détection de l'alarme - Système de détection de mouvement - Perte vidéo - Pré et post-enregistrement NTSC : 0,9/1,9/3,8/7,5/15/30 pps Enregist (enregistrement réel pps : 0,938/1,875/3,75/7,5/15/30 pps) ement – pps PAL : 0,8/1,6/3,1/6,3/12,5/25 pps (enregistrement réel pps : 0,781/1,563/3,125/6,25/12,5/25 pps) SHR-2162/2082 : Lecteur de disque dur ATA x 3 (MAX) Interne Taille du lecteur de disque dur MAX : 250 Go x 3 = 750 Go SHR-2160/2080 : Lecteur de disque dur ATA x 4 (MAX) Taille du lecteur de disque dur MAX : 250 Go x 4 = 1 To Enregistrer Lecteur de disque dur USB Externe -MAX 1 (non compatible avec le concentrateur USB) Taille du lecteur de disque dur MAX : 250 Go 30 pps (NTSC) / 25 pps (PAL) 30 pps (NTSC) / 25 pps (PAL) Résolution et vitesse d’image Résolution Vitesse d’image NTSC 720X480 480 pps (240 pps) PAL 720X576 400 pps (200 pps) Enregistre ment Mode Recording (Enregistrement) Si les 16 canaux sont utilisés, maxi. 7,5/6,25 (15/12,5) ppspar canalFrançais Français

Caractéristiques du lecteur de disque dur et des périphériques 10-4 Caract. Détails Remarque Recherche Date Recherche Evénement - Alarme/Mouvement/Perte vidéo : Recherche Date / Heure Recherche initiale Dernière recherche Recherche Enregistrement Caractéristiques d’enregistrement 4 canaux 16 canaux Lecture CIF 30 pps (NTSC)/ 25 pps (PAL) 7,5 pps (NTSC)/6,3 pps (PAL) 1/2 D1 (N) 15 pps (NTSC)/12,5 pps (PAL) 3,8 pps (NTSC)/3,1 pps (PAL) Unique

Décodage 1 canal 16 parties (caméras activées 10-16) 9 parties (caméras activées 5-9) 4 parties (caméras activées 2-4) PIP

15 canaux en direct +1 canal de lecture Mode Play Lecture, Pause, Arrêt, zoom numérique 2x (Lecture) Avance rapide / Retour rapide - 2x, 4x, 8x, 16x, 32x, 64x Lecteur de disque dur externe USB Sauvegarde Graveur CD / DVD USB Mémoire USB Entrée : 16 (8) entrée (N.C, N.O) -5 mA Alarme Sortie : 16 sorties de relais

- 2 A / 30 VCC, 0,5 A / 125 CA

Réinitialisation : 1 entrée -5 mA Réseau Ethernet : 10/100 Base T, ADSL(PPPoE), DHCP Communication série RS-485 ➝ Commande de périphérique PTZ,Télécommande Autres Télécommande infrarouge UC : Pentium III 1 GHz ou version ultérieure Mémoire vive : SDRAM 256 Mo ou plus Accélérateur graphique : Mémoire graphique 32 Mo ou plus DirectX : 8.1 ou version ultérieure, Win2000, WinXP Mode Contrôle de l’image en direct Fonctions Mode Recherche et lecture de fichiers en local Mode Recherche et lecture de fichiers à distance Température de fonctionnement Entre 0º C et 40º C Température de stockage Entre 0º C et 40º C Humidité en fonctionnement De 20 % à 85 % (humidité relative) Humidité sur le lieu de stockage De 20 % à 85 % (humidité relative) Dimensions 430 (L) x 88 (H) x 400 (P) Poids ~6,5 kg (2160/2080) / ~7,3 kg (2162/2082) Fabricant Modèle Description FDISK V2 ActiveDrive CellDisk MICRO X AnyDrive Extreme USB Flash disk Cruzer mini Attache Jump Drive P& C IOCELL Stormblue ALTech Bayon SanDisk PNY GeekSquad Lexar Visionneur à distance Caractéristique s détaillées de l'ordinateur Systèmes d'exploitation compatibles Mode Search (Recherche) Caractéristiqu es de résolution et d'enregistrem ent Mode Display (Affichage) Résolution Total 120 / 100 pps (CIF) 60/50 pps (1/2 D1) ● Mémoire USB● Lecteur de disque dur ATA Fabricant Capacité TPM Interface Mémoire tampon Nom de série Nom du modèle Description 160GB 200GB 160GB 250GB 160GB 200GB 250GB 160GB 200GB 250GB Samsung Western Digital Seagate Maxtor

Paramètres usine par défaut Restaure les informations réseau avec les paramètres d’origine SHR-2160/2162/2080/2082 au moment de la sortie de l’usine. Les paramètres d’usine se restaurent comme indiqué si dessous; - Use System / Load Factory Default dans le MENU ou - Si vous maintenez appuyé le bouton Mode en mode Live et maintenez le bouton CH5 pendant 5 secondes, le système sera réinitialisé aux paramètres d’usine. Le bouton de devant se met à clignoter. Classification Items détaillés Configuration usine Format Date YYYY-MM-DD Format Heure 24 heures Language Anglais Heure d’été Off Mot de passe 4321 Verrouillage Mot de passe

Verrouillage de l'enregistrement Off Répétition de l'enregistrement sur disque dur Arrêt Alerte de fin du disque dur Off Image On Son On CAM_01 ~ CAM_16 Nom de la caméra (SHR-2160/2162) CAM_01 ~ CAM_8 (SHR-2080/2082) Séq. automatique 5 sec Nom N° de caméra Protocole Aucune Taux en bauds 9600 Parité Aucune Données 8 Arrêt 1 Mode Série Half Duplex Luminosité 50 Contraste 50 Couleur 50 Configuration Système Configuration Caméra Dispositif PTZ Configuration Caméra HDD Mode Heure/Date/Langue Mot de passe Screen Setup Configuration Surveillance Affichage OSD Surveillance d’évènements Configuration du mode Record (Enregistrement) Détection de mouvement Video Loss Detection Setup Classification Items détaillés Configuration usine Duration Off Date On Time On Title On Status On Canal de sortie Spot CH1 Surveillance d’évènements de sortie Spot Off Sortie image Sortie Composite Emplacement du canal de lecture Angle en bas à droite Changement de canaux multiples 5 secondes Qual. enreg. Qualité d'enregistrement général de l'image Normal image et suppr. auto. Qualité d'enregistrement de l'événement Normal Suppression automatique Off Enregistrement ips et Longueur d'enregistrement général 7,5 ips (NTSC)/6,3 ips (PAL) résolution Enregistrement ips de l'événement 7,5 ips (NTSC)/6,3 ips (PAL) Résolution Format CIF Avancée de l'enregistrement Evénement libre Off de l'événement Post-événement 1 minute Enregistrement de Enregistrement du programme Off la configuration du programme Enregistrement de l'événement

Etat du détecteur Off Alarm Caméra N° de caméra Detection Setup Sortie Alarme Aucune Durée 10 sec Etat de la D.M. Off Event Record Zone Zone entière Setup Sensibilité High Sortie Alarme Aucune Durée 10 sec Video Loss Detection Setup Off Sortie Alarme Aucune Durée 10 secFrançais Français

SHR-2160/2162/2080/2082 Smart Viewer Caractéristiques de trames pour la lecture Remarque Remarque Les spécifications Image de lecture Smart Viewer varient selon le taux d’enregistrement du SHR-2160/2162/2080/2082, la configuration de taille vidéo et le mode d’écran divisé du Smart Viewer. Les spécifications ci dessous sont applicables seulement quand le DVR (SHR-2160/2162/2080/2082) est connecté avec un réseau rapide comme un réseau local. Quand le DVR (SHR-2160/2162/2080/2082) est connecté avec un réseau faible comme l’ADSL, la vitesse de lecture est de 0,5 Images/sec. Les spécifications ci-dessus sont définies basées sur les spécifications PC recommandées. Si les spécifications PC de l’utilisateur sont inférieures à celles recommandés, le nombre d’images de lecture peut diminuer. NTSC PAL Fréquence Viewer Screen Split VIDEO SIZE d’images Mode Half D1(N) CIF (C) 16-split 0.5 images/sec 9-split 2.5 images/sec 4-split 7.5 images/sec Plein écran 7.5 images/sec Half D1(N) CIF (C) 16-split 0.25 images/sec 1.27 images/sec 9-splitt 1.27 images/sec 3.8 images/se 4-split 3.8 images/sec 3.8 images/sec Plein écran 3.8 images/sec 3.8 images/sec Half D1(N) CIF (C) 16-split 0.63 images/sec 1.9 images/sec 9-splitt 1.9 images/sec 1.9 images/sec 4-split 1.9 images/sec 1.9 images/sec Plein écran 1.9 images/sec 1.9 images/sec Half D1(N) CIF (C) 16-split 0.9 images/sec 0.9 images/sec 9-splitt 0.9 images/sec 0.9 images/sec 4-split 0.9 images/sec 0.9 images/sec Plein écran 0.9 images/sec 0.9 images/sec

Guide de dépannage (Q&R)

1. Le système ne fonctionne pas et la LED du panneau avant du système ne

s’allume pas. - Veuillez vérifier la connexion du cordon d’alimentation. - Vérifiez la puissance d’alimentation. - Si les solutions proposées ci-dessus ne vous aident pas à résoudre le problème, remplacez le cordon d’alimentation par un autre.

2. Les données vidéo restent dans le système mais quelques canaux n’affichent

aucune donnée vidéo sur l’écran bleu. - Vérifiez l’image de la caméra connectée au système. Une entrée incorrecte de la caméra peut provoquer ce symptôme. - Vérifiez l’alimentation de la caméra. - Quelque fois, vous pouvez voir ces symptômes quand les données vidéo sont connectées avec plusieurs systèmes et le signal vidéo du distributeur de données vidéo en utilisation semble mauvais. Si c’est le cas, vous devriez connectez les images de caméra avec le SHR-2160/2162/2080/2082 DVR directement afin de vérifier ou d’améliorer le symptôme précédent.

3. Le bouton Enreg. du panneau avant ne fonctionne pas et la LED enregistrement ne

s’allume pas. - Veuillez vérifier le volume du disque dur. - Veuillez vérifier la configuration du mode d’enregistrement dans le MENU. Ce mode doit être réglé sur Off.

4. Toutes les LED du panneau avant sont allumées mais l’écran reste noir.

- La sortie vidéo out peut sortir différemment avec l’écran connecté. En bref, la sortie vidéo est réglée sur Composite en étant connectée à l’entrée de l’écran VGA ou vice versa. Then, keep pressing both the “MODE” button and the “ZOOM” button on the left for 5 seconds until LED lights on in the order of 1 ➝ 2 ➝ 3 ➝ 4 ➝ 5 to change the Video Out output mode.

5. La LED du panneau avant clignote est l’écran de logo apparaît à plusieurs

reprises. - Ce symptôme peut être du à l’échec à la connexion disque dur à l’intérieur du DVR SHR-2160/2162/2080/2082. Retirez le couvercle et vérifiez l’état de connexion disque dur. Si la connexion disque dur est correcte, veuillez contacter votre revendeur du DVR SHR-2160/2162/2080/2082.

6. Vous avez oublié le mot de passe et vous ne pouvez pas accéder au MENU.

- Si vous avez oublié le mot de passe, vous devez réinitialiser le DVR SHR-2160/2162/2080/2082 sur les valeurs réglées à la sortie d’usine. Keep pressing both the “MODE” button and the “PTZ” button on the left for 5 seconds until LED lights on in the order of 1 ➝ 2 ➝ 3 ➝ 4 ➝ 5. The password default is “4321”.

7. Le bouton canal ne fonctionne pas en mode en direct.

- Su l’écran actuel est en mode de surveillance des évènements, le bouton canal ne fonctionne pas. Dans ce cas, appuyez sur le bouton Alarme pour terminer l’écran actuel et pour sélectionner un canal.

8. Il est impossible de mettre le curseur sur Démarrer pendant la recherche

calendrier. - Veuillez vérifier si le canal et la date pour la lecture sont cochés. Ces deux options doivent être cochés avec l’option démarrage. Le curseur ne peut pas être placé sur une date non enregistrée.

9. Une alarme s’est déclenchée et continue à sonner bien que vous appuyez sur le

bouton alarme pour l’annulation. - Appuyez sur le bouton Menu du panneau avant et suivez les instructions suivantes pour annuler l’alarme :

1) Pour annuler l’écran de surveillance d’évènements : Surveillance ➝ Durée de

surveillance d’évènements Off.

2) Pour annuler la sonnerie : Enregistrement par évènement ➝ Alarme

(Détection de mouvement / Perte vidéo) ➝ Alarme Fin.

3) Pour annuler l’évènement : Enregistrement par évènement ➝ Alarme

(Détection de mouvement / Perte vidéo) ➝ Etat Off.

10. En appuyant sur le bouton PTZ, vous ne recevez aucune réponse.

- Vérifiez le protocole et d’autres configurations dans le Menu ➝ Caméra ➝ Compatibilité entre le dispositif PTZ et la caméra PTZ.

11. Lorsque vous connectez plusieurs disques durs d’amorce IEEE1394 au DVR

SHR-2160/2162/2080/2082 via le Menu, le DVR SHR-2160/2162/2080/2082 ne peut reconnaître tous les disques durs. - La connaissance de plusieurs disques durs nécessite un certain temps. Veuillez réessayer dans quelques minutes. Si plusieurs essais n’aboutissent à rien, il se peut que le disque dur soit anormal. Dans ce cas, remplacez le disque dur par un autre.

12. Le message “CLOCK BATTERY HAS FAILED” (DYSFONCTIONNEMENT DE LA

BATTERIE DE L'HORLOGE) s'affiche à l'écran. Ce message s'affiche lorsque l'horloge interne du magnétoscope numérique ne fonctionne pas correctement. Le magnétoscope numérique ne fonctionne pas afin de protéger les données enregistrées sur les lecteurs de disque dur. Contactez un spécialiste sur le lieu d'achat de votre appareil.

13. Vous ne pouvez pas vous connecter au DVR SHR-2160/2162/2080/2082 via Smart

View. - Vérifiez si plus de trois utilisateurs du Smart Viewer sont connectés au DVR SHR-2160/2162/2080/2082. Le DVR SHR-2160/2162/2080/2082 n’autorise pas la connexion simultanée de plus de 3 utilisateurs sur le Smart Viewer. - Vérifiez la configuration réseau du DVR SHR-2160/2162/2080/2082. - Vérifiez la connexion du câble réseau. - Quand vous utilisez le DHCP/ADSL(PPPoE) pour la connexion, veuillez vérifier que vous aillez bien la bonne adresse MAC du SHR-2160/2162/2080/2082. - Si le SHR-2160/2162/2080/2082 DVR est connecté sur un réseau ADSL, veuillez vérifier que la bande passante est régler en dessous de 600Kbps. Si la bande passante pour l’ADSL est régler trop haute, la connexion avec SmartViewer peut être instable en raison de la surcharge important du réseau.Français

14. Le Smart Viewer en cours d’utilisation est déconnecté.

- Lorsque vous modifies l’heure, la configuration réseau, le format disque dur, la configuration par défaut ou l’ajout/suppression de disque sur le DVR SHR-2160/2162/2080/2082, le Smart Viewer en cours d’utilisation sera automatiquement déconnecté. - Vérifiez la connexion réseau. En étant déconnecté du réseau, le Smart Viewer réessaie d’établir une connexion jusqu’à 5 fois. S’il reste toujours déconnecté au bout de 5 fois d’essais, il abandonne la connexion automatiquement. - Aussi longtemps que le SHR-2160/2162/2080/2082 DVR est connecté au réseau ADSL, vous devez être déconnecté de SmartViewer quand les conditions du réseau sont mauvaises.

15. L’icône audio du Smart Viewer reste inactive en mode En direct. Cela ne change

pas bien que vous réglez l’audio sur On dans le menu caméra du DVR SHR-2160/2162/2080/2082. - Si votre PC n’a aucun pilote audio ou s’il a un problème avec le fonctionnement audio du pilote audio, l’icône audio reste inactive. Veuillez vérifier l’état d’installation du pilote audio.

16. Vous avez sélectionné le canal dont la caméra PTZ est connectée au Smart

Viewer en mode En direct et que vous avez cliqué sur le bouton “Contrôle du menu” parmi les boutons de configuration PTZ pour sélectionner le mode camera PTZ, mais les boutons relatifs aux PTZ sont initialisés au retour d’un autre canal. - Le contrôle PTZ est disponible sur le Smart Viewer et sur le DVR SHR-2160/2162/2080/2082. Il se peut que d’autres utilisateurs utilisent le contrôle PTZ pour le DVR SHR-2160/2162/2080/2082 afin de terminer le menu caméra PTZ ou les mouvements Pan/Scan/Pattern pendant que vous sélectionnez un autre canal. Dans ce cas, l’initialisation peut être réalisée.

17. Aucune barre de l’heure/date ne d’affiche dans la recherche.

- La ligne de l’heure/date peut être réglée sur deux modes : Général (affichage de 24 heures) et Extension (affichage de toutes les 2 heures). En mode Extension, la barre de l’heure/date peut être invisible à l’heure actuelle. Veuillez entrer en mode Général ou cliquez sur le bouton Gauche ou Droite pour chercher la barre de l’heure/date. AB68-00517B Comment éliminer ce produit (déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
