61220281 - Détecteur de mouvements Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Marque	Busch-Jaeger
Modèle	61220281
Type de produit	Détecteur de mouvements
Catégorie	Détecteur de présence
Tension d'alimentation	230 V AC (via coupleur de bus)
Fréquence	50 Hz
Puissance absorbée	< 1 W
Angle de détection	360° (horizontale) / 180° (verticale)
Portée de détection	Jusqu'à 10 m (ajustable)
Capteur	Infrarouge passif (PIR)
Matériau	Plastique
Dimensions (H x L x P)	80 x 80 x 40 mm (estimation)
Poids	Environ 150 g
Indice de protection	IP20
Température de fonctionnement	-10 °C à +40 °C
Fonctionnement	Par coupleur de bus (non inclus)
Fonctions principales	Détection de mouvement, commutation d'éclairage
Réglages	Via ETS 3.0 / Powertool 2.x
Entretien et nettoyage	Nettoyer la lentille avec un chiffon sec
Consignes de sécurité	Déconnecter l'alimentation avant installation. Installation par un professionnel.
Pièces détachées	Coupleur de bus 6120/12-101-500 (obligatoire)
Réparabilité	Non réparable par l'utilisateur
Accessoires inclus	Détecteur uniquement
Garantie	2 ans (sous réserve)

FOIRE AUX QUESTIONS - 61220281 Busch-Jaeger

Comment installer le détecteur de mouvement 61220281 ?

L'installation doit être effectuée par un électricien qualifié. Déconnectez l'alimentation avant tout montage. Le détecteur se monte sur un coupleur de bus encastré (modèle 6120/12-101-500) à l'aide d'un cadre (vendu séparément).

Quels sont les réglages possibles avec le logiciel ETS ?

Via l'ETS 3.0 ou Powertool 2.x, vous pouvez paramétrer la sensibilité, la temporisation, la luminosité seuil et la portée de détection. Consultez l'aide du logiciel pour une description détaillée.

Le détecteur est-il compatible avec un système KNX ?

Oui, le détecteur fonctionne sur le bus KNX via le coupleur 6120/12-101-500. Il peut être intégré à une installation KNX existante.

Comment limiter la portée de détection ?

Vous pouvez limiter la détection en obstruant la zone lointaine du capteur à l'aide des caches fournis ou en réglant les paramètres logiciels. Reportez-vous au schéma de montage.

Que faire en cas de déclenchements intempestifs ?

Vérifiez que le détecteur n'est pas exposé à des sources de chaleur (éclairage, chauffage) ou à des courants d'air. Réduisez la sensibilité via le logiciel ou ajustez la portée.

Quelle est la tension d'alimentation requise ?

Le détecteur est alimenté en 230 V AC via le coupleur de bus. La tension secteur doit être coupée avant toute intervention.

Le détecteur peut-il être utilisé en extérieur ?

Non, l'indice de protection est IP20, ce qui le destine à un usage intérieur uniquement. Pour l'extérieur, utilisez un modèle adapté.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le capteur.

Le détecteur est-il livré avec le coupleur de bus ?

Non, le coupleur de bus (réf. 6120/12-101-500) est vendu séparément. Il est indispensable au fonctionnement de l'appareil.

Quelle est la garantie du produit ?

La garantie légale est de 2 ans à compter de la date d'achat. Conservez votre facture pour faire valoir la garantie.

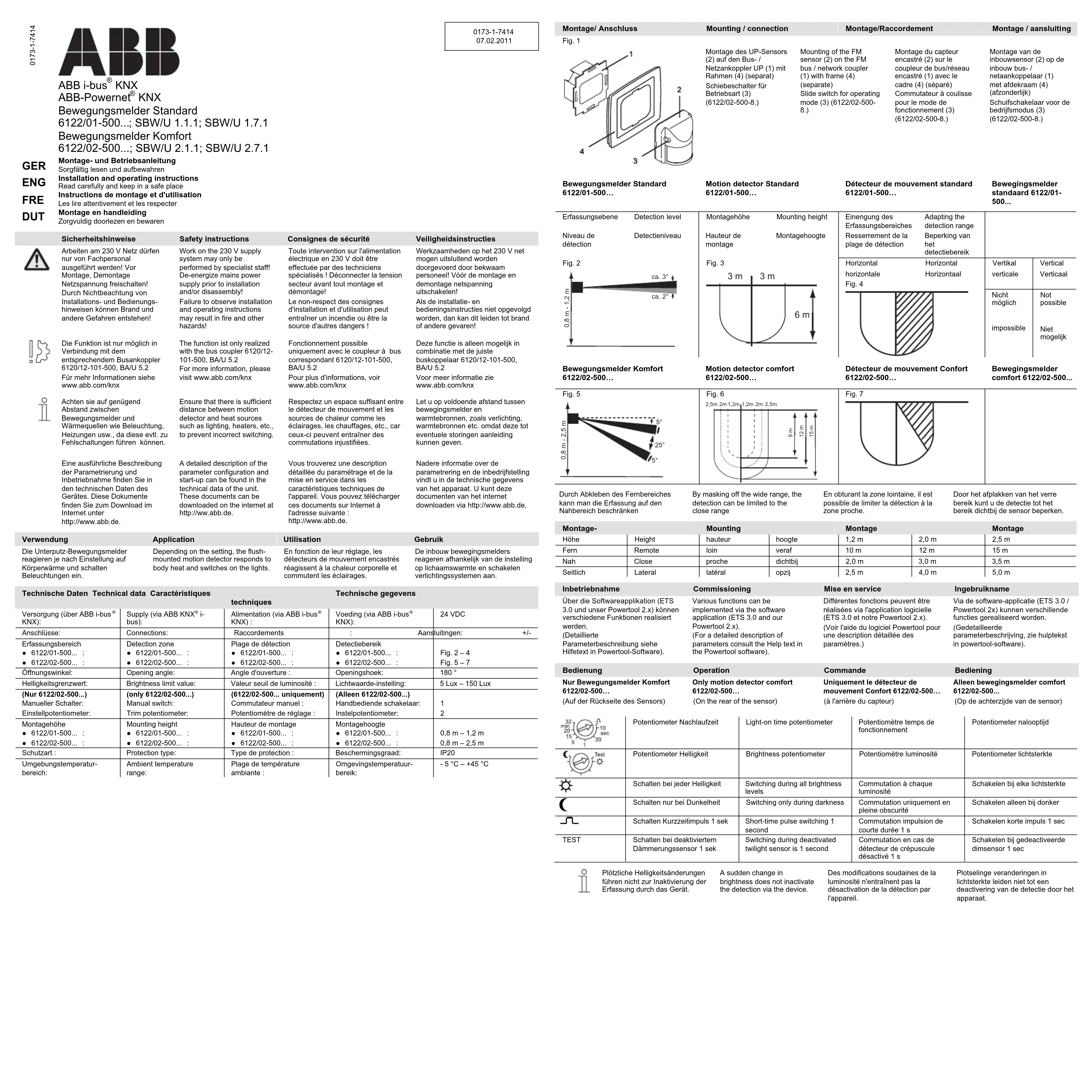

MODE D'EMPLOI 61220281 Busch-Jaeger

instructions de montage et d'utilisation -es lire attentivement et les respecter

Consignes de sécurité

Toute intervention sur l'alimentation électrique en 330 V doit être

electrique en 250 V doit être effectuée par des techniciens

spécialisés ! Déconnecter la tension

secteur avant tout montage et démontagel

Le non-respect des consignes

d'installation et d'utilisation peut

entraîner un incendie ou être la source d'autres dangers !

Fonctionnement possible

uniquement avec le coupleur à bus correspondant 6120/12-101-500.

BA/U 5.2

Pour plus d'informations, voir www.ohb.com/kex

www.abb.com/knfx

Respectez un espace suffisant entre le détecteur de mouvement et les

le detecteur de mouvement et les sources de chaleur comme les

éclairages, les chauffages, etc., car

ceux-ci peuvent entraîner commutations iniustifiées.

Vous trouverez une description

detaillée du parametrage et de la mise en service dans les

caractéristiques technique

l'appareil. Vous pouvez télécharger cous documents ou Internet à

ces documents sur internet a l'adresse suivante :

http://www.abb.de.

En fonction de leur réglage, les

detecteurs de mouvement encastrés réagissent à la chaleur corporelle et

reagissent à la chaleur corporelle et commutent les éclairages.

Gebruik

encastre (2) sur le coupleur de bus/réseau

coupleur de bus/reseau encastré (1) avec le

cadre (4) (séparé)

Commutateur à coulisse pour la mode de

pour le mode de fonctionnement (3)

(6122/02-500-8.)

Montage van de

Détecteur de mouvement standard

6122/01-500...

Bewegingsmelder

standaard 6122/01-

5

Resserrement de la 100 tonnes plage de détection. Beperking van het

detectiebereik

Horizontal Horizontal

horizontale Horizontaal

[EMPTY]

[Non-Text]

[Non-Text]

Détecteur de mouvement Confort

6122/02-500...

[Non-Text]

[Non-Text]

[Non-Text]

En obturant la zone lointaine, il est possible de limiter la détection à la zone proche.

Différentes fonctions peuvent être

réalisées via l'application logiciell (ETS 3.0 et notre Powertool 2 x)

(ETO 5.0 et notre Powertool 2.x). (Voir l'aide du logiciel Powertool pour

une description détaillée des

paramètres.)

Ingebruikname

Via de software-applicatie (ETS 3.0 /

Uniquement le détecteur de

mouvement Confort 6122/02-500..

Bediening

Des modifications soudaines de la

luminosité n'entraînent pas la

desactivation de la detection par l'appareil

Tapparelli.
