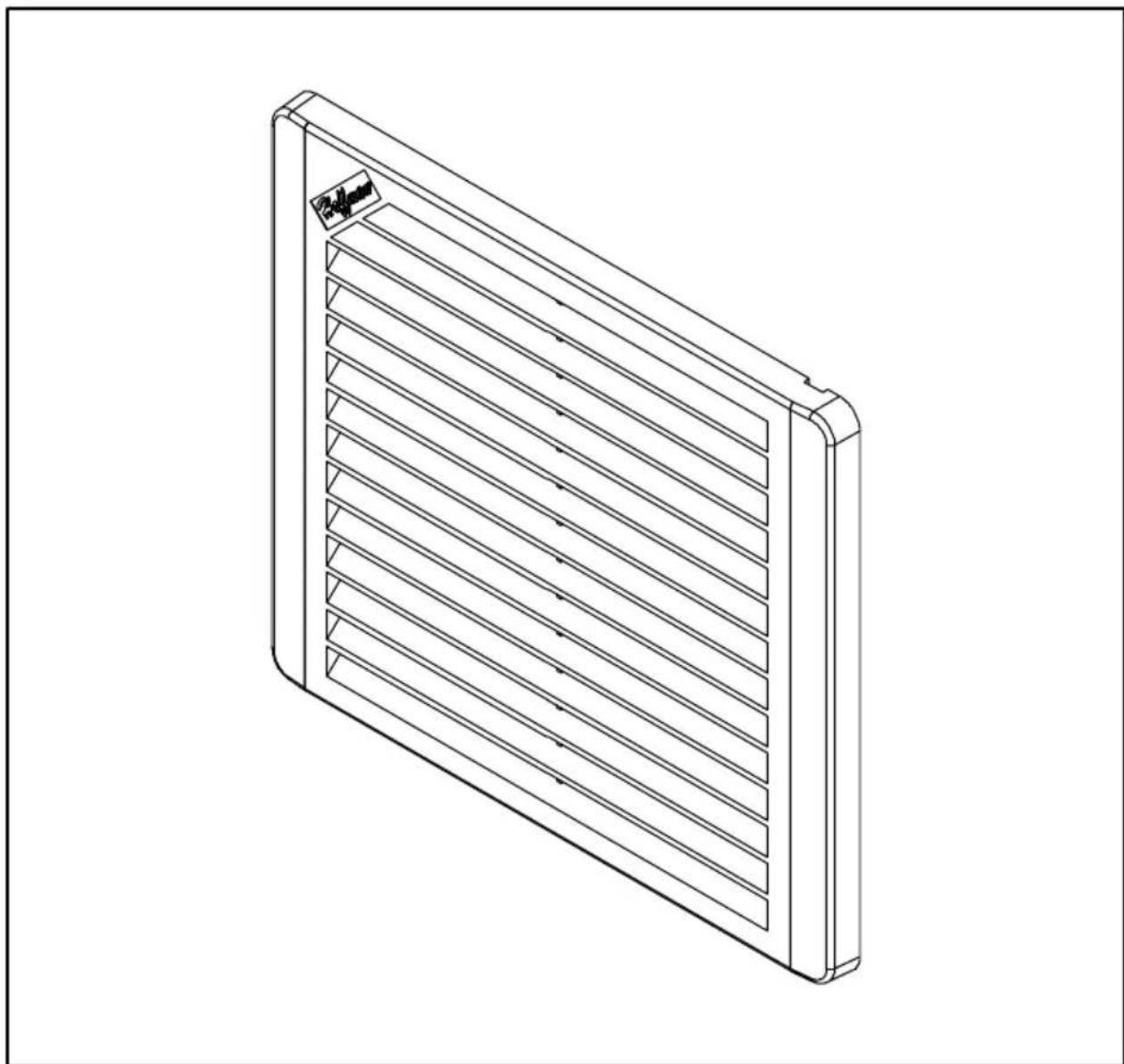

TEP10UL12 - Grille d'aération Hoffman - Notice d'utilisation et mode d'emploi gratuit

Marque	Hoffman
Modèle	TEP10UL12
Type de produit	Grille d'aération
Catégorie	Grille d'aération de type 12 pour ventilation passive
Utilisation	Uniquement sur parois verticales d'enceinte
Fonction	Ventilation et filtration de l'air
Filtration	Filtre en mousse à l'intérieur du ventilateur (nécessite système de ventilation type 12)
Entretien	Retirer et laver le filtre mousse à l'eau tiède savonneuse périodiquement
Sécurité	Débrancher toute alimentation avant installation
Sécurité	Ne pas mettre sous tension avant vérification des dégagements
Sécurité	Utiliser un coupe-arc si distance < 305 mm d'une source d'arc
Matériau coupe-arc	Acier, aluminium, polycarbonate, non métallique (épaisseurs min spécifiées)
Installation	Découper ouverture et trous de montage selon gabarit
Installation	Fixer le joint d'étanchéité sur la bride du plenum
Installation	Fixer le protège-doigts avec vis, rondelles et écrous
Installation	Insérer le filtre et enclencher la grille composite
Composants	Plenum, joint, protège-doigts, filtre, grille composite
Pièces détachées	Filtre mousse (réf. non spécifiée)
Dimensions approximatives	25,4 cm x 25,4 cm (10 pouces de côté)
Poids approximatif	0,5 kg
Fabricant	Hoffman / Schroff, Z.I., 4 rue du Marais, 67660 Betschdorf, France

FOIRE AUX QUESTIONS - TEP10UL12 Hoffman

Comment installer la grille d'aération TEP10UL12 ?

Découpez l'ouverture et les trous de montage selon le gabarit fourni. Fixez le joint d'étanchéité sur la bride du plenum, puis le protège-doigts avec vis, rondelles et écrous. Insérez le filtre et enclenchez la grille composite. Assurez-vous que l'alimentation est coupée avant toute intervention.

Quelle est la fonction du filtre mousse ?

Le filtre mousse situé à l'intérieur du ventilateur permet de filtrer l'air entrant dans l'enceinte. Il doit être nettoyé périodiquement pour maintenir une bonne ventilation.

Comment nettoyer le filtre mousse ?

Retirez le filtre mousse et lavez-le à l'eau tiède savonneuse. Rincez abondamment et laissez sécher complètement avant de le remettre en place.

Puis-je utiliser cette grille sans ventilateur ?

Non, la grille d'aération de type 12 (TEPXXUL12) ne maintient pas une valeur nominale UL de type 12 en ventilation passive. Elle doit être utilisée avec un système à ventilateur de type 12 (TFPXXUL12) capable de fournir de l'air filtré.

Sur quels types d'enceintes peut-on installer cette grille ?

Cette grille doit être installée uniquement sur les parois verticales de l'enceinte. Ne pas installer sur le dessus.

Quelles sont les précautions de sécurité essentielles ?

Avant toute installation, débranchez toutes les alimentations de l'enceinte. Ne mettez pas les circuits sous tension avant d'avoir vérifié les dégagements électriques et mécaniques. Coupez toujours l'alimentation avant inspection ou réparation.

Qu'est-ce qu'un coupe-arc et quand est-il nécessaire ?

Un coupe-arc est un écran placé entre une prise d'air de ventilation et une source potentielle d'arc (interrupteur, fusible, etc.) si la distance est inférieure à 305 mm (12 pouces). Il doit être en acier, aluminium, polycarbonate ou matériau non métallique avec une épaisseur minimale spécifiée.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un outil de découpe pour l'ouverture (scie cloche, découpeuse), d'une perceuse pour les trous de montage, de tournevis pour fixer les vis, et éventuellement d'une clé pour les écrous.

La grille est-elle étanche ?

La grille n'est pas conçue pour être étanche. Elle assure une ventilation avec filtration, mais ne garantit pas l'étanchéité à l'eau ou à la poussière.

Où trouver les pièces de rechange comme le filtre ?

Les pièces de rechange, notamment le filtre mousse, peuvent être commandées auprès du fabricant Hoffman/Schroff à l'adresse : Z.I., 4 rue du Marais, 67660 Betschdorf, France. Contactez le service client au 33 03 88 90 64 90.

MODE D'EMPLOI TEP10UL12 Hoffman

Exhaust Grille, Type 1, 12
Grille d'échéppement, Type 1, 12
Rejilla Del Extractor, Tipo 1, 12

Introduction Introduction Introduccion

Avant d'instructor la grille d'échévement, bien tire les instructions. Le défaut de suivre ces instructions peut entraîner des dommages inutiles à l'enceinte et/ou à la grille d'échévement.

Afin d'éviter les chocs électriques et les dommages matériels, débrancher toute alimentation de l'enceinte avant d'instructor la grille d'échéppement. Ne pasmettre de circuits sous tension avant d'avoir vérifié tous les dégagements électriques et mécaniques internes et externes pour s'assurer que tout l'équipement assemblé fonctionne correctement et en toute sécurité.

Toujours couper l'alimentation avant d'inspecter ou de réparer la grille d'échéppement.

Le filtr de mousse à l'intérieur du ventilateur doit être périodiquement retardé et lavé à l'eau tiède et au savon.

NOTE: La grille d'échévement de type 12 (TEPXXUL12) ne maintain pas une valeur nominale UL de type 12 lorsqu'elle est utilisé pour une ventilation passive.

-11 faut utiliser le grille d'échévement dans un système à ventilateur de type 12 (TFPXXUL12) capable de fournir de l'air filtré dans l'enceinte.
- La grille d'échévement de Type 12 (modèles TEP4UL12, TEP6UL12, TEP10UL12) doit être installée sur les parois verticales de l'enceinte seulement. Ne pas installer ce produit sur le dessus de l'enceinte.

1. Determininer l'emplacement de la grille d'échéppement sur l'enceinte.
2. Exigences de coupe-arc UL: Si une prise d'air de ventilation se trouve à moins de 12 pouces (305 mm) d'une piece d'amorçage, un coupe-arc doit être placé entre la prise d'air de ventilation et une source possible d'arc, comme un interrupteur de circuit d'alimentation, un fusible, les prises d'air de ventilation d'un disjoncteur, un conducteur ou un relais de surcharge.

Matériau du coupe-arc	Épaisseur minimale
Acier 0,053 pc	1,35 mm
Aluminium 0,075	po 1,9 mm
Polycarbonate 0,125	po 3,2 mm
Non métallique 0,250	po 6,35 mm

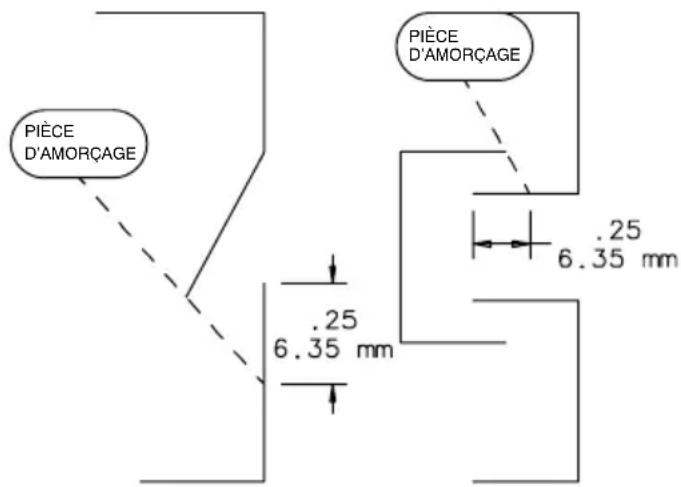

Les dimensions et l'emplacement d'un coupe-arc feront en sorte qu'une ligne droite tracee d'une piece d'amorcage au-delà du bord des coupe-arc traverse un point du plan de la prise d'air de ventilation d'au moins 0,25 pouce (6,35 mm) le bord de la prise d'air de ventilation.

Un coupe-arc doit être fixé en place à l'aide de dispositifs mécaniques comme des attaches mécaniques.

1. Éloigner les fils et les composants avant de commencer.
2. Découper l'ouverture et les trous de montage appropriés. Voir le gabarit et le tableau de découpe qui suit.
3. Installer le joint d'étanchéité fourni sur la surface de la bride du plenum. (Modèles : TEP4UL12, TEP6UL12 et TEP10UL12 SEULEMENT)
4. Fixer le protège-doigts en place tel qu'indiqué à l'aide des vis, rondelles de blocage et écrous fournis.
5. Insérer le filtré dans le plenum et enclencher la grille de composite en place sur le plenum.

Z.I., 4 rue du Marais

67660 Betschdorf

33 03 88 90 64 90 www.schroff.fr
