MODE D'EMPLOI L12M30N3 NEFF

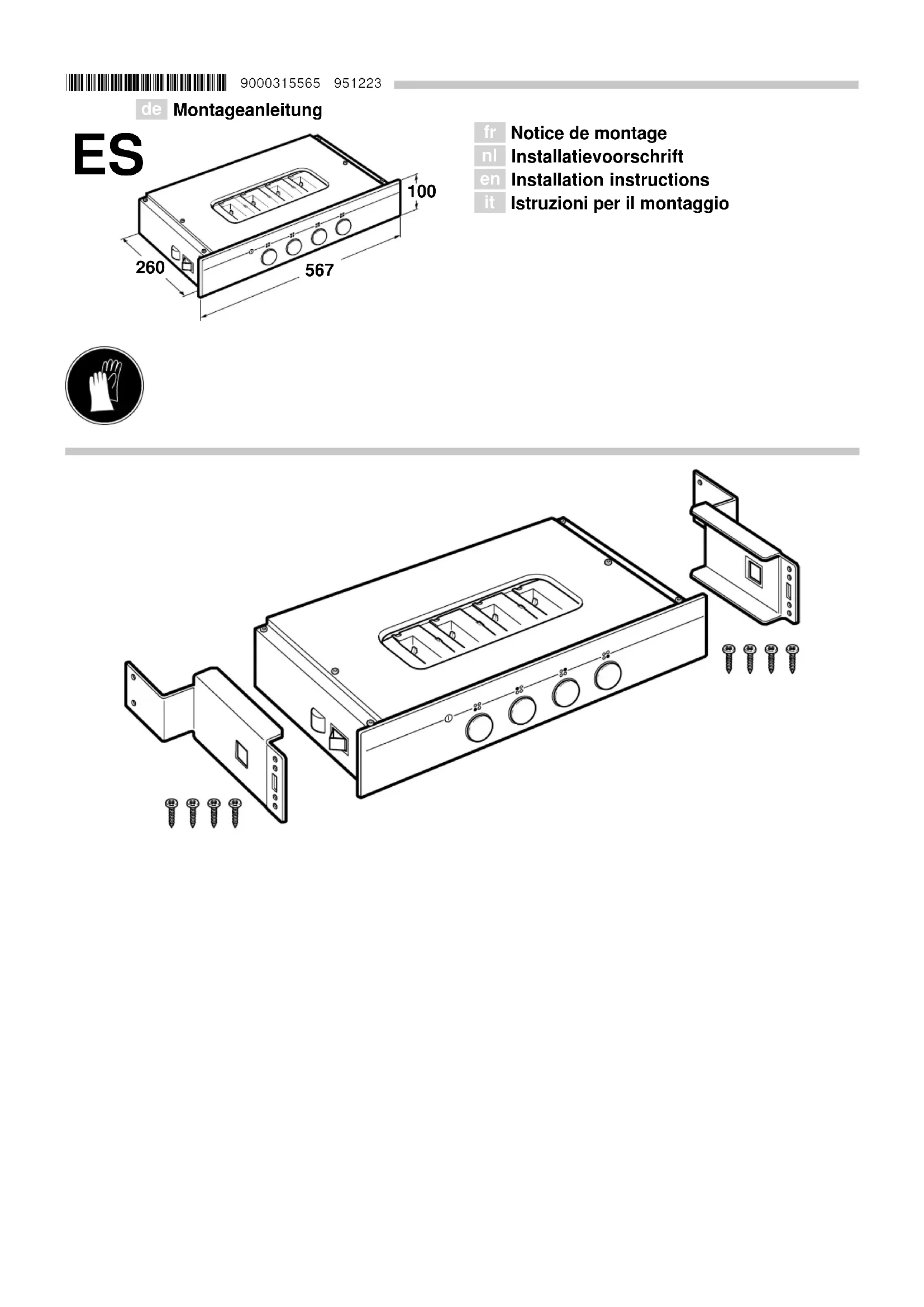

Notice de montage Recommandations importantes Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. La table de cuisson et l'armoire de commande encastrable doivent être du même fabricant et être combinables. Veillez aux points de combinaison, ils doivent être identiques. Respectez la notice de montage de la table de cuisson. Avant d'encastrer l'appareil, vérifier s'il présente des avaries. Avant la mise en service, retirer le matériau d'emballage et les films adhésifs du compartiment de cuisson et sur la porte. L'appareil doit être mis hors tension pour tous les travaux de montage. Préparation du meuble Uniquement une installation effectuée selon cette notice de montage garantit une utilisation en toute sécurité. En cas de dommages résultant d'une installation incorrecte, l'installateur est responsable. Les meubles d'encastrement doivent résister à une température jusqu'à 90 °C, la façade des meubles voisins jusqu'à 70 °C. N'installez pas l'appareil derrière une plaque décorative. Il existe un risque de surchauffe. Effectuer tous les travaux de découpe sur le meuble et sur le plan de travail avant d'encastrer les appareils. Enlever les copeaux ! Le fonctionnement des composants électriques peut être compromis. Attention lors de l'encastrement ! Des éléments accessibles pendant le montage peuvent posséder des arêtes coupantes. Porter des gants de protection pour éviter des coupures. Les meubles non fixés doivent être fixés au mur au moyen d'une équerre usuelle du commerce. Arrimer solidement les meubles au plan de travail. Montage de l'appareil - Illustration 1 Installez et raccordez d'abord l'armoire de commande encastrable, puis installez la plaque de cuisson. Une découpe doit exister dans le plan de travail de la table de cuisson. Créez une découpe pour l'armoire de commande encastrable au milieu de la façade du meuble. Encastrez les supports métalliques à gauche et à droite au ras de la surface du meuble. L'encoche des supports métalliques doit se trouver à une distance de 43 mm du bord inférieur. Fixez-les supports métalliques à l'aide de 4 vis. Insérez l'armoire de commande encastrable avec précaution,. en veillant à ne pas plier ni coincer le câble d'alimentation et à ne pas le faire passer au-dessus d'arêtes coupantes. Raccordement de l'appareil - Illustration 2 Seul un spécialiste agréé est habilité à raccorder l'appareil. La protection par fusible doit s'effectuer conformément à l'indication de puissance sur la plaque signalétique et les prescriptions locales. L'appareil répond à la classe de protection I et doit uniquement être utilisé avec le raccordement à la terre. Câble de raccordement secteur : type H05 V V-F ou supérieur. Le fil jaune-vert pour le raccordement au conducteur de protection doit être 10 mm plus long, côté appareil, que les autres fils. L'installation doit comprendre un sectionneur tous pôles d'un interstice d'ouverture de contact d'au moins 3 mm ou l'appareil doit être raccordé par une fiche dotée d'un système de sécurité. Celle-ci doit encore être accessible après l'encastrement. L'encastrement doit garantir la protection contre les contacts accidentels. L'armoire de commande encastrable est uniquement démontable à l'aide d'outils. Identifier le conducteur de phase et le conducteur neutre dans la prise de raccordement. En cas de branchement erroné, l'appareil peut subir des dommages. Effectuez uniquement le raccordement conformément au schéma de raccordement.Raccordement de la plaque de cuisson - Illustration 2 Visser le câble de mise à la terre (vert-jaune) de la table de cuisson sur la vis de mise à la terre < de l'appareil. En cas de câble de mise à la terre non raccordé il y a risque de choc électrique ! Connecter les connecteurs de couleur dans les prises de couleur identique de l'appareil. Dépose

1. Mettre l'appareil hors tension.

2. Retirer la table de cuisson ou le plancher.

3. Faire pression sur l'armoire de commande encastrable par
