TEWWLC100 - Point d'accès TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur LAN WiFi (gestionnaire de points d'accès)
Marque	TRENDnet
Modèle	TEW-WLC100
Dimensions (environ)	44 x 200 x 130 mm (hauteur x largeur x profondeur)
Poids (environ)	1,0 kg
Alimentation	Adaptateur secteur 12 V DC, 1 A (inclus)
Interfaces réseau	5 ports Gigabit Ethernet (RJ45)
Capacité de gestion	Jusqu'à 50 points d'accès WiFi compatibles
Points d'accès compatibles	TRENDnet TEW-755AP, TEW-821DAP, TEW-825DAP
Protocoles de sécurité sans fil	WPA/WPA2-PSK, AES, 802.11k, OKC (roaming)
Gestion et configuration	Interface Web, accès par navigateur
Fonctions principales	Gestion centralisée des points d'accès, création de profils WiFi, itinérance rapide, surveillance des périphériques
Conformité réglementaire	Directive Basse Tension 2014/35/CE, CEM 2014/30/CE, Écoconception 2009/125/CE
Normes de sécurité	EN 60950-1, EN 55022, EN 55024, EN 55032
Efficacité énergétique	Conforme aux règlements (CE) n°1275/2008 et n°801/2013
Montage	Sur rack 19 pouces (kit inclus) ou sur surface plane
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou liquides.
Pièces détachées et réparabilité	Contacter le support TRENDnet. Aucune pièce réparable par l'utilisateur. L'ouverture annule la garantie.

FOIRE AUX QUESTIONS - TEWWLC100 TRENDNET

Comment connecter le contrôleur TEW-WLC100 à mon réseau ?

Attribuez d'abord une adresse IP statique à votre ordinateur dans le sous-réseau 192.168.10.x, puis ouvrez un navigateur et tapez l'adresse IP par défaut du contrôleur : 192.168.10.200. Connectez-vous avec le nom d'utilisateur admin et mot de passe vide. Configurez ensuite les paramètres IP dans Management > LAN pour correspondre à votre réseau.

Comment réinitialiser le contrôleur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière du contrôleur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres reviennent aux valeurs par défaut : IP 192.168.10.200, utilisateur admin, mot de passe vide.

Quels points d'accès sont compatibles avec le TEW-WLC100 ?

Sont compatibles les modèles TRENDnet suivants : TEW-755AP, TEW-821DAP et TEW-825DAP. Assurez-vous que le firmware de chaque point d'accès est à jour (vers les versions indiquées dans la notice) et réinitialisez les points d'accès avant de les ajouter au contrôleur.

Pourquoi mes points d'accès n'apparaissent-ils pas dans la liste des périphériques ?

Vérifiez que les points d'accès sont alimentés (LED allumées), qu'ils sont connectés au même sous-réseau que le contrôleur et qu'un serveur DHCP distribue les adresses IP. Si nécessaire, rafraîchissez la page dans Monitor > Devices. Si le problème persiste, réinitialisez les points d'accès et redémarrez le contrôleur.

Comment créer un réseau WiFi avec ce contrôleur ?

Connectez-vous à l'interface Web, allez dans Configuration > Wireless Groups/Profiles, cliquez sur Create. Saisissez le SSID (nom du réseau), sélectionnez les protocoles de roaming (802.11k et OKC), choisissez WPA/WPA2-PSK avec chiffrement AES, puis définissez une clé pré-partagée (mot de passe) de 8 à 63 caractères. Cliquez sur OK pour appliquer.

Dois-je attribuer une adresse IP fixe aux points d'accès ?

Non, par défaut les points d'accès TRENDnet reçoivent automatiquement une adresse IP via DHCP. Si votre réseau ne possède pas de serveur DHCP, les points d'accès utilisent l'adresse de repli 192.168.10.100/24. Le contrôleur et les points d'accès doivent impérativement être sur le même sous-réseau IP.

Comment modifier le mot de passe administrateur du contrôleur ?

Dans l'interface Web, allez dans Management > Account Settings, cliquez sur Edit. Saisissez le nouveau mot de passe dans les champs New Password et Confirm Password, puis cliquez sur OK. Vous serez déconnecté et devrez vous reconnecter avec le nouveau mot de passe.

Le contrôleur peut-il être monté en rack ?

Oui, le TEW-WLC100 est livré avec un kit de montage pour rack standard 19 pouces. Vous pouvez également le poser sur une surface plane. Pour le montage en rack, utilisez une perceuse ou un tournevis Phillips pour fixer les supports fournis.

Que faire si j'oublie l'adresse IP du contrôleur ?

Utilisez le bouton Reset pour rétablir les paramètres d'usine. L'adresse IP par défaut est 192.168.10.200. Vous pouvez également utiliser un logiciel de découverte réseau (comme l'outil TRENDnet) pour retrouver l'adresse IP actuelle.

Le contrôleur supporte-t-il le Power over Ethernet (PoE) ?

Non, le TEW-WLC100 n'alimente pas les points d'accès via PoE. Vous devez utiliser des adaptateurs secteur fournis avec chaque point d'accès ou des injecteurs/switchs PoE séparés. Les ports Ethernet du contrôleur sont uniquement pour les données.

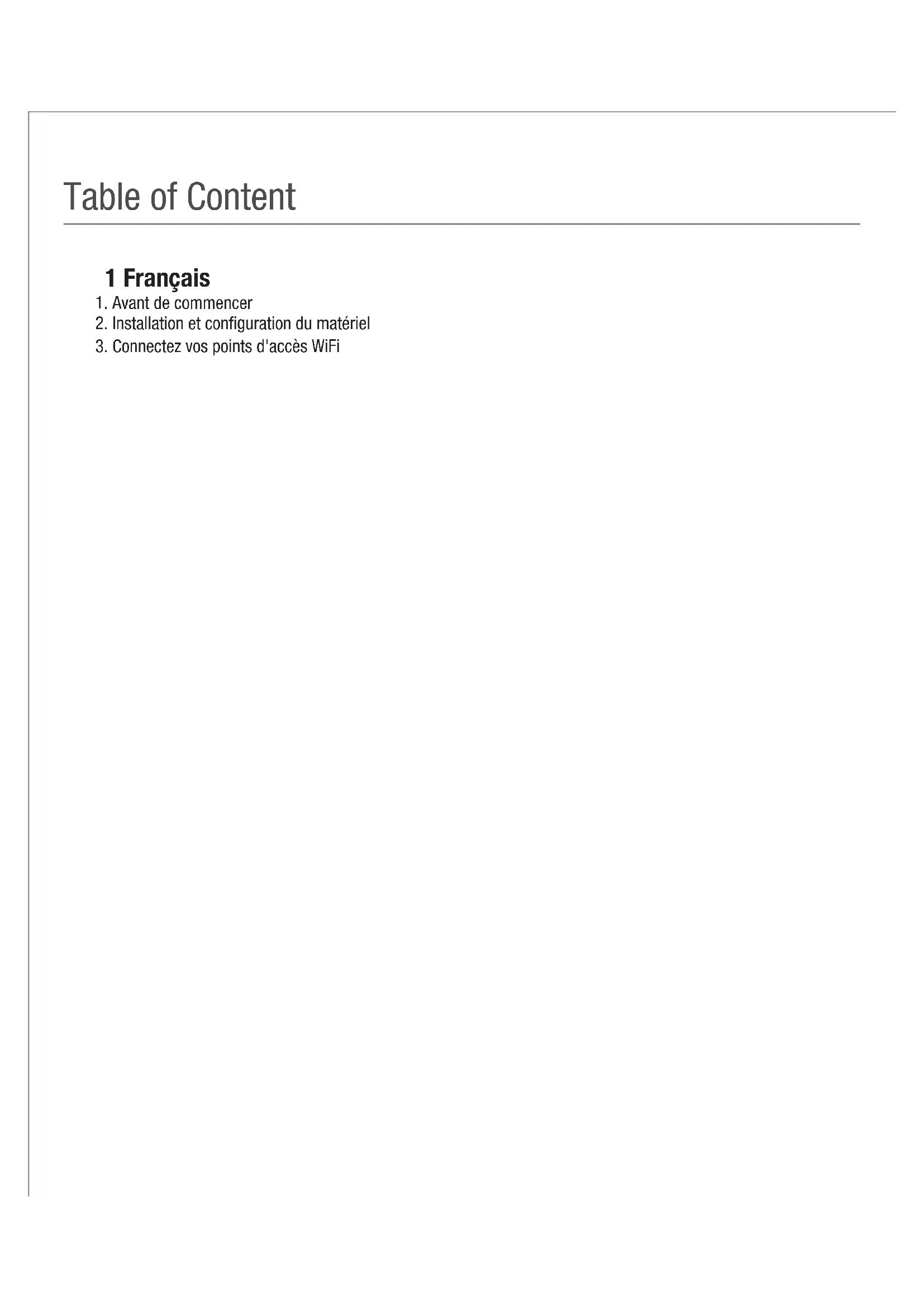

MODE D'EMPLOI TEWWLC100 TRENDNET

1. Avant de commencer
2. Installation et configuration du matériel
3. Connectez vos points d'accès WiFi

1. Avant de commencer

Contenu de l'emballage

• TEW-WLC100
  Guide d'installation rapide
• CD-ROM (guide de l'utilisateur)
  Adaptateur secteur (12V DC, 1A)
  Kit de montage du contrôleur sur rack

Préalables à l'installation

• Un ordinateur avec un port Ethernet et le navigateur Web
  Cable reseau pour la connexion entre l'ordinateur et le contrôleur
• Point(s) d'accès WiFi compatible(s) (TRENDnet TEW-755AP, TEW-821DAP, ou TEW-825DAP)

Équipement optionnel

Un rack standard 19 pouces
Perceuse electrique/foreuse et un foret ou un tournevis Phillips pour la fixation

Remarque importante: Assurez-vous que votre réseau actuel utilise un serveur DHCP afin de distribuer les adresses IP aux points d'accès. Par défaut, les points d'accès TRENDDnet repris cédessous receivefront automatiquement une adresse IP via le DHCP, sinon, si un serveur DHCP n'est pas disponible sur votre réseau, les adresses IP reviendront par défaut aux adresses 192.168.10.100/255.255.255.0. Une adresse IP exclusive doit être assignée à chaque point d'accès se trouvant sur le même réseau. Le contrôleur et les points d'accès WiFi doivent être connectés au même sous-réseau IP de votre réseau (p. ex. 192.168.10.x/255.255.255.0).

Compatibilité du point d'accès

Avant de poursuivre, veuillez vous assurer que vous utilisez les modèles de point d'accès de la liste et que la version du firmware de votre point d'accès a étéactualisée afin de correspondre à la version indiquée dans la liste ci-dessous. Vous pouvez télécharger le logiciel des points d'accès sur http://www.trendnet.com/support. Les instructions concernant l'actualisation du logiciel sont reprises dans le téléchargement.

Avant d'ajouter quelque point d'accès que ce soit au contrôleur WiFi, assurez-vous de réinitialiser les points d'accès à leur configuration d'origine par défaut.

Modèle de point d'accès	Description Version du logiciel de contrôleur compatible
TEW-755AP	Point d'accès PoE N300 1.03 ou supérieur
TEW-821DAP	Point d'accès PoE dual band PoE AC1200 1.05 ou supérieur
TEW-825DAP	Point d'accès PoE dual band AC1750 1.01 ou supérieur

2. Installation initiale du contrôleur

Remarque: Avant de connecter le contrôle WiFi au réseau et de connecter d'autres péripériques tels que des injecteurs PoE ou des points d'accès, procédez comme suit pour configurer les paramètres d'adresse IP et le mot de passée administrateur de votre contrôleur.

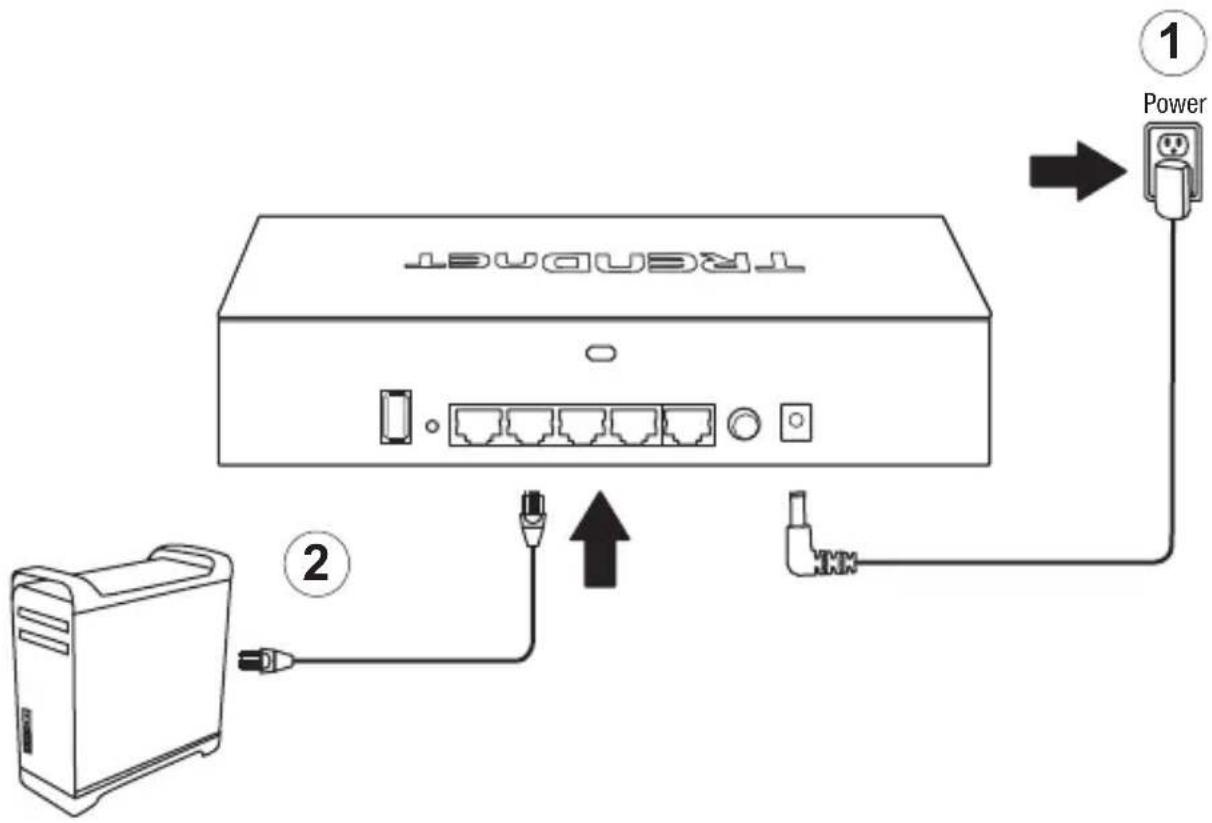

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque de sous-réseau de 255.255.255.0.

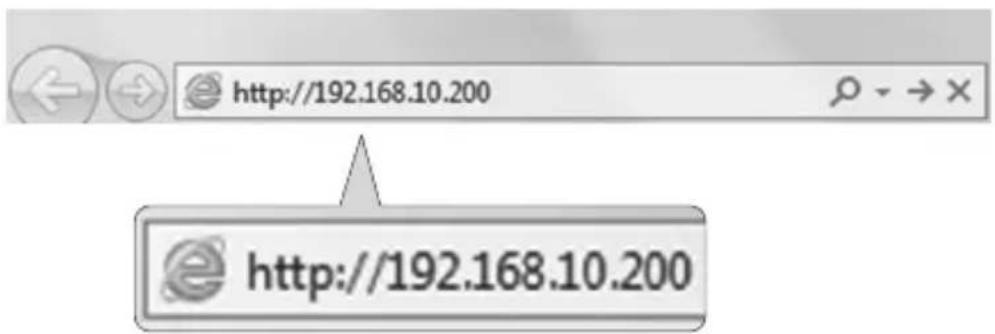

2. Ouvrez votre navigateur Internet, tapez l'adresse IP par défaut du contrôle WiFi dans la barre d'adresse et appuyez sur Enter. L'adresse IP par défaut est 192.168.10.200.

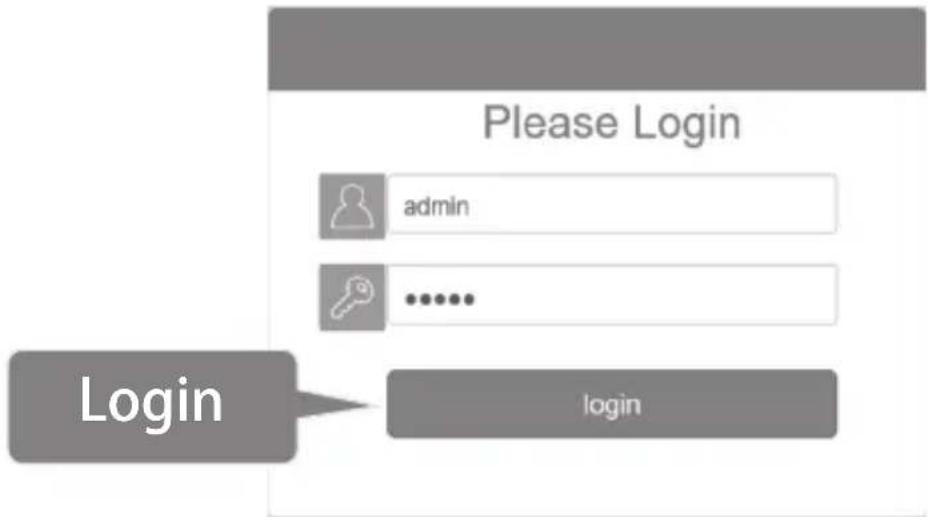

1. Saisissez le nom d'utilisateur et le mot de passer et cliquez sur Login (Identification).

Par défaut:

Nom d'utilisateur: admin

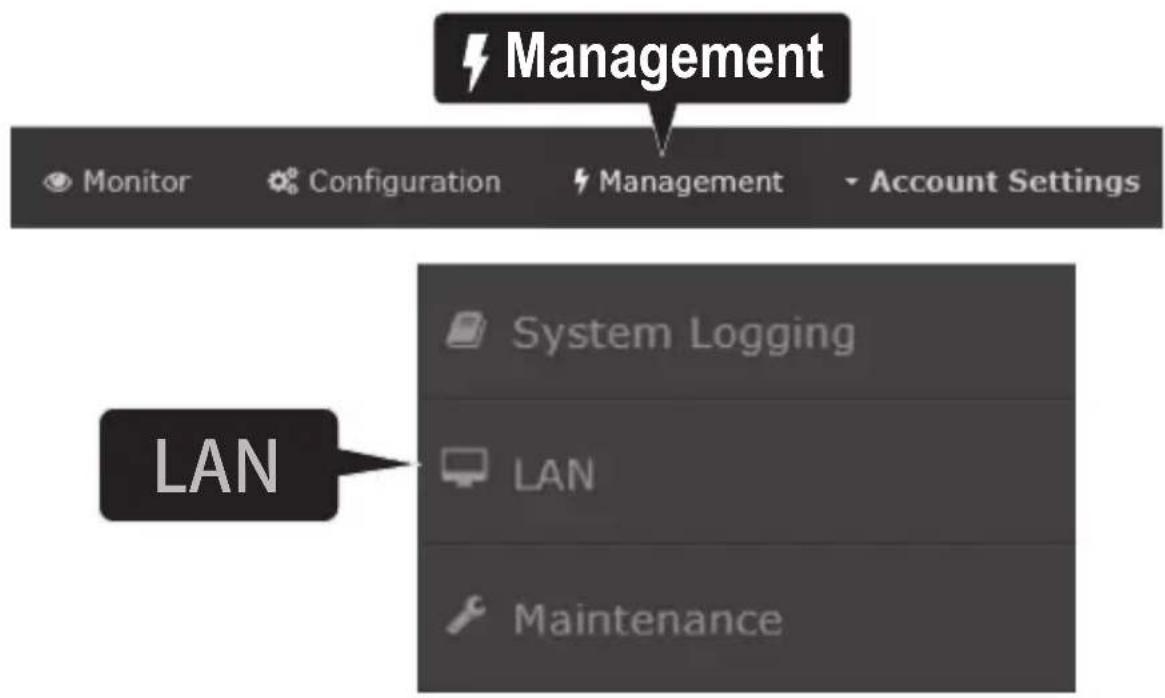

1. Cliquez sur Management (Gestion) et sur LAN.

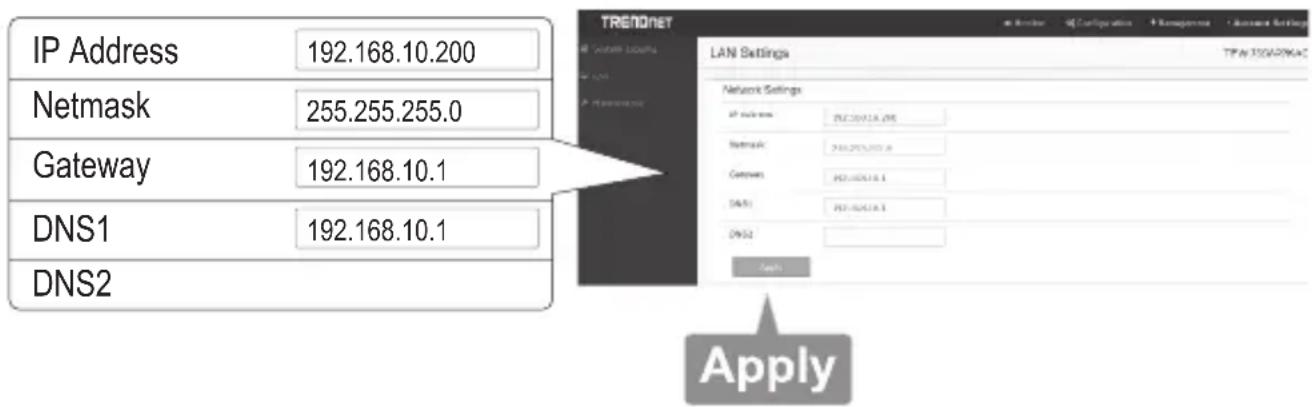

1. Configurez les paramètres de l'IP du contrôle WiFi afin qu'ils correspondent aux exigences de votre réseau et cliquez sur Apply (Appliquer).

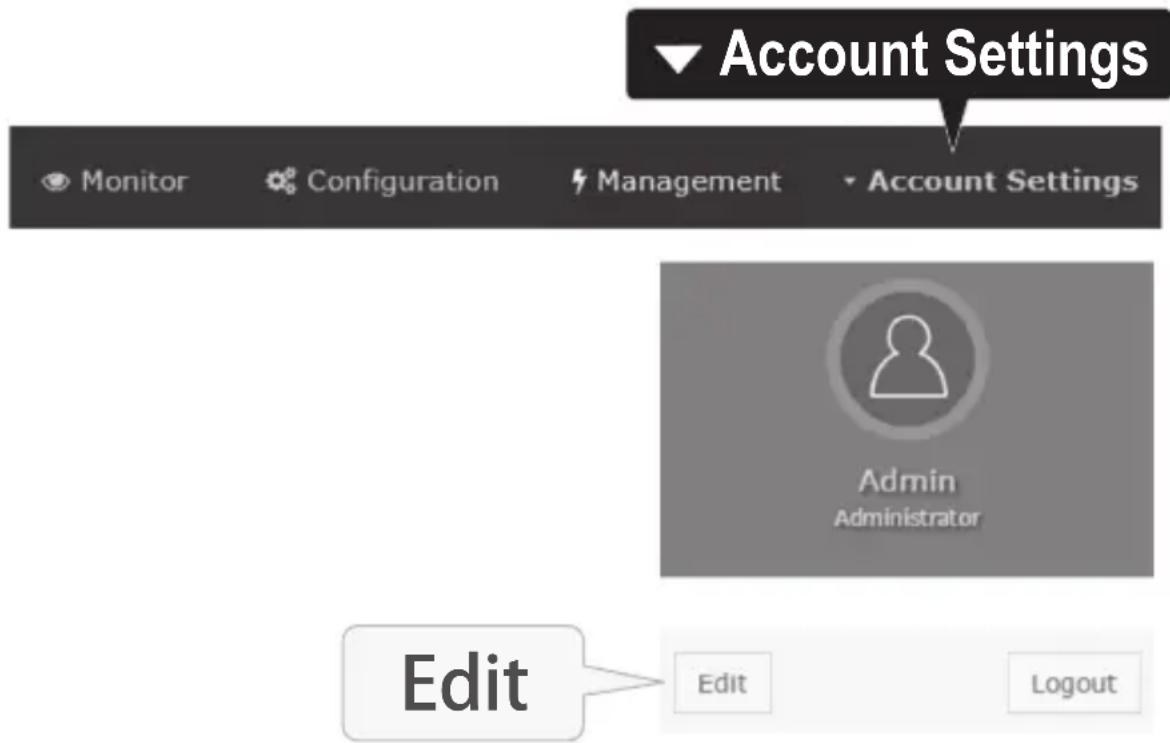

1. Pour modifier le mot de passer administrateur du contrôleur, cliquez sur Account Settings (Paramétres du compte) et sur Edit (Modifier).

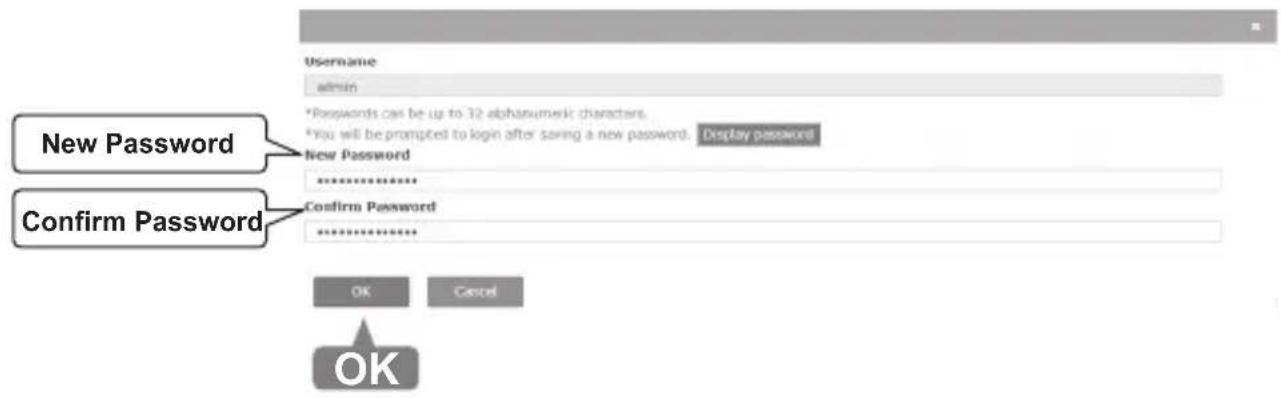

1. IDans les champs New Password (Nouveau mot de passer) et Confirm Password (Confirmer le mot de passer), saisissez le nouveau mot de passer administrateur et cliquez sur OK pour enregistrer les nouveaux parametes du mot de passer. Vous serez invite immediatement à vous connecter à la page de gestion du contrôleur avec le nouveau mot de passer.

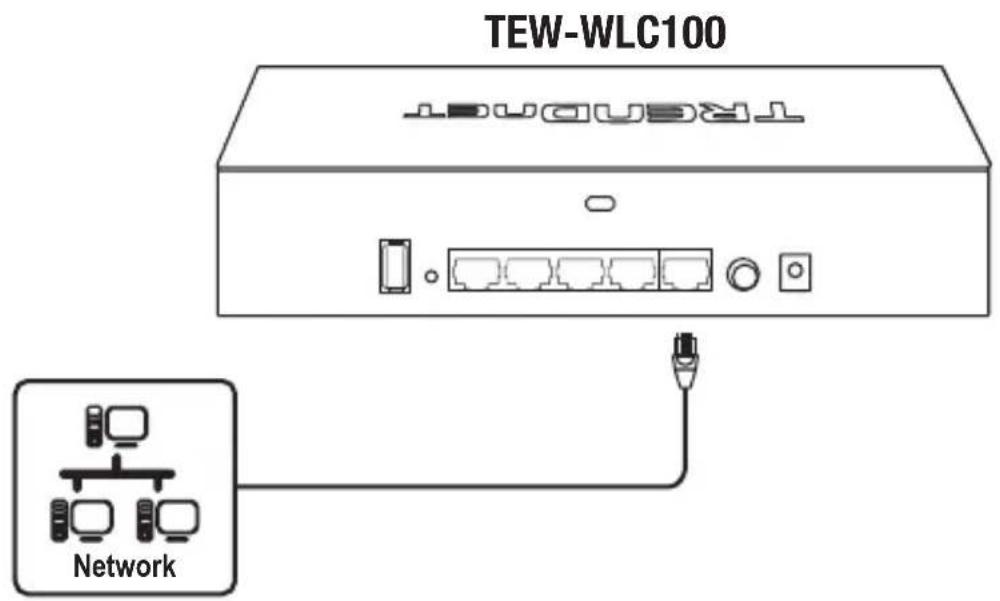

1. À l'aide d'un cable Ethernet, connectez l'un des cinq ports Gigabit Ethernet situés à l'arrière du contrôleur WiFi à votre réseau (p. ex. le routeur, le commutateur, etc.)

3. Connectez vos points d'accès WiFi

Remarque importante: Assurez-vous que vos points d'accès répondent aux exigences de la section 1 Compatibleité du point d'accès.

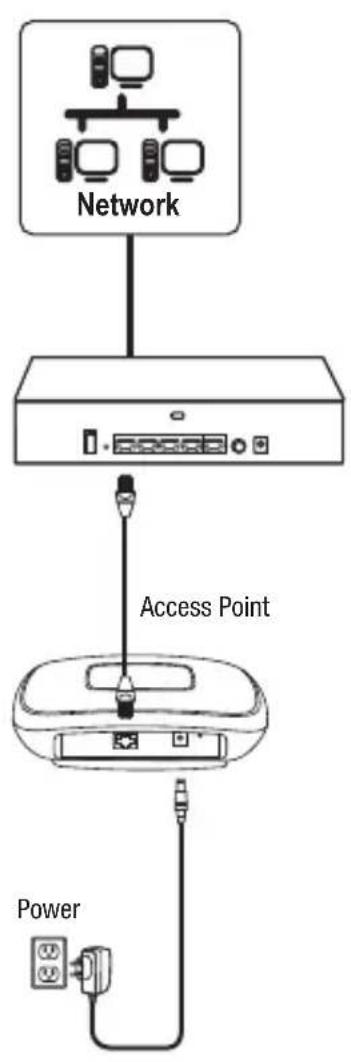

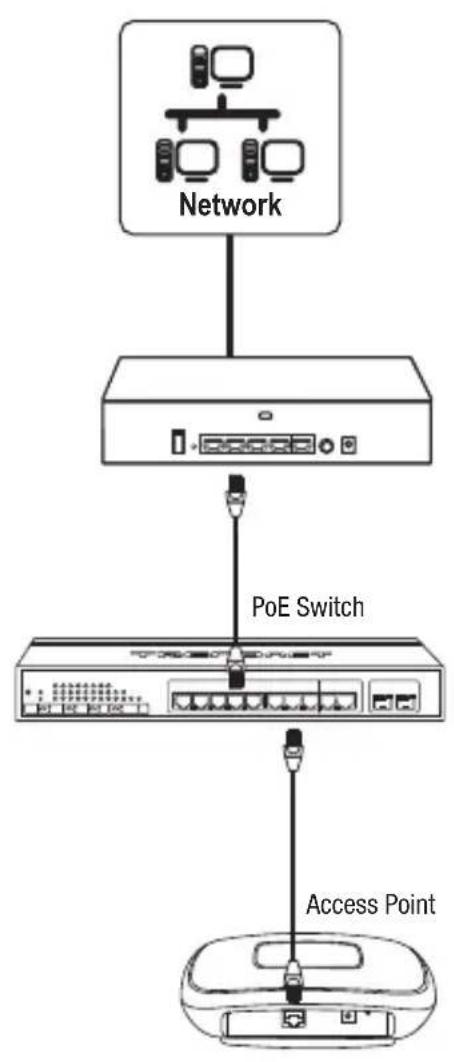

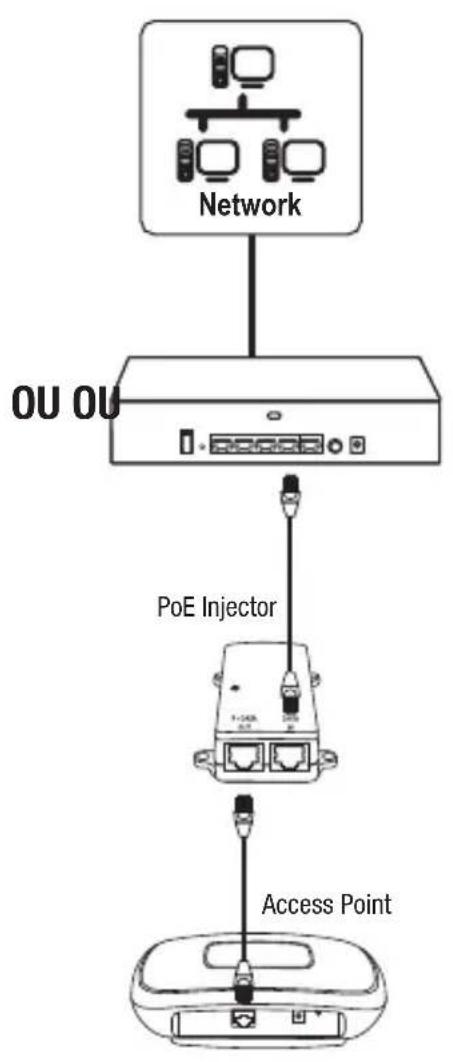

1. A l'aide d'un cable Ethernet, connectez chaque point d'accès WiFi au contrôleur WiFi ou à votre réseau.

Remarque: Lorsque vous alimentez vos points d'accès à l'aide d'adaptateurs secteur, vous pouvez connecter les points d'accès directement à votre réseau ou au contrôleur WiFi. Si vous alimentez le point d'accès à l'aide du PoE (Power over Ethernet), vous pouvez connecter vos points d'accès à votre réseau ou au contrôleur WiFi en utilisant un autre injecteur PoE ou un Switch PoE (non fourni).

4. Installation initiale du WiFi

1. À l'aide de votre ordinateur et de votre navigateur Web, accédez à la page de gestion du contrôle WiFi en utilisant les paramètres d'adresse IP nouvellement attribués (configurations dans la Section 2) et connectez-vous.

Remarque: Si les paramètres de l'adresse IP n'ont pas été modifiés dans la Section 2, les paramètres de l'adresse IP des contrôleurs sont 192.168.10.200/255.255.255.0.

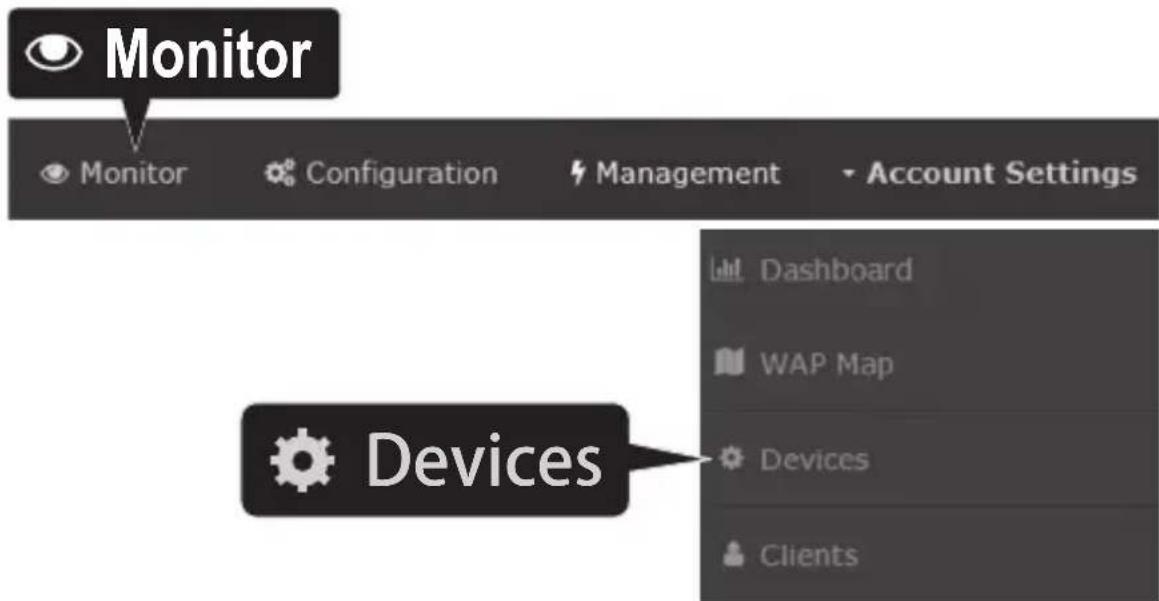

1. Cliquez sur Monitor (Surveiller) et Devices (Péripériques)

1. Les points d'accès seront détectés automatiquement et apparaitront dans la Liste des péripériques.

Remarque: Si les points d'accès n'apparaissent pas, assurez-vous qu'ils sont alimentés en vérifier les LED physiques et les connexions physiques des cables etactualisez la page.

1. ÀpRES que les points d'accès ont été détectés et apparaisent dans la Liste des périhériques, dans la colonne Action, clique Accept sur chaque point d'accès afin de les ajouter aux contrôleurs WiFi.

Device Name Mac Address Address		Wifi Group Status Client DOWN	UP History	Channel	Type Action
D8:EB:97:31:A:31	192.168.10.21	NEW			Accept
00:18:E7:95:92:45	192.168.10.22	NEW			Accept

1. Une fois que les points d'accès ont été ajoutés au contrôleur sans fil, le statut passé de NEW (Nouveau) à RUN (Fonctionnement).

Device Name Mac Address Address		Wireless Group Status Client DOWN				UP History	Channel	Type Action
TEW-821DAP	00:18:E7:95:92:45	192.168.10.26	1(2.4G)/1(SG)	RUN	0	0B	0B		AP Edit
TEW-821DAP	D8:EB:97:31:5A:31	192.168.10.25	1(2.4G)/1(SG)	RUN	0	0B	0B		AP Edit

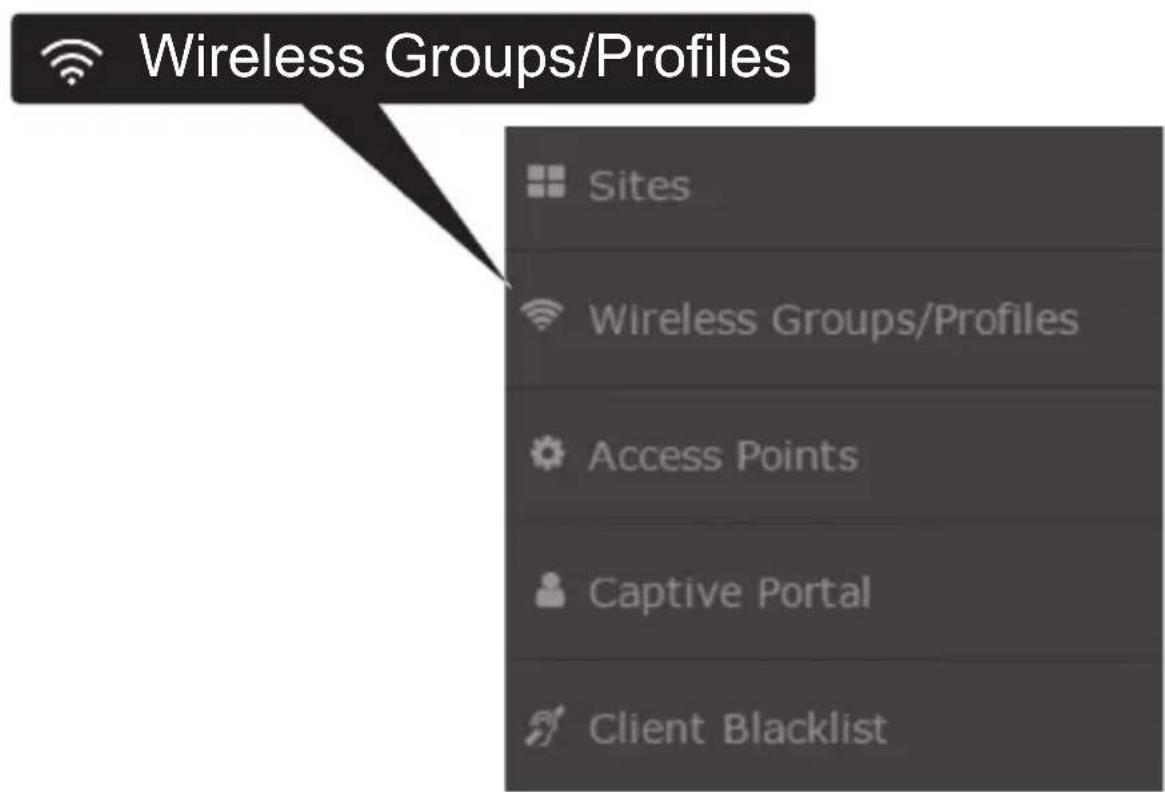

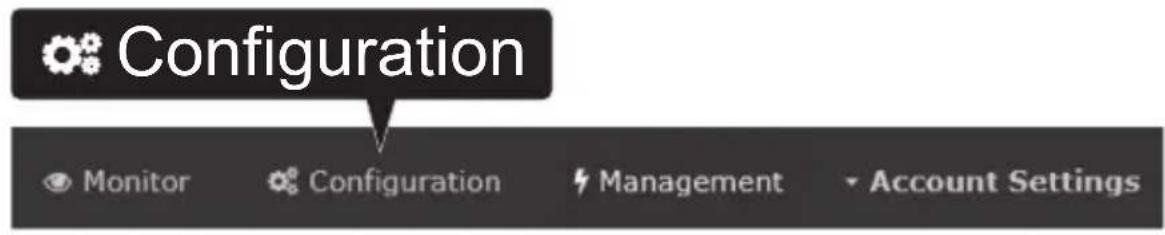

1. Cliquez sur Configuration et sur Wireless Groups/Profiles (Groupes WiFi/Profils).

1. Dans la liste ci-dessous, cliquez sur Create (Créer) pour creer un nouveau profil WiFi.

1. Dans la fenêtre Edit Wireless Group (Modifier le groupe WiFi), saississez le nom de réseau WiFi/SSID du réseau WiFi. (p.ex. TRENDnet-WiFi)

Remarque: Le SSD est le nom du réseau WiFi utilisé pour diffuser et être détecté par vos périhériques client WiFi afin de vous connecter à votre réseau WiFi.

SSID TRENDnet-WiFi

1. Pour les options de roaming (itinérance), Sélectionnez les protocôles de roaming WiFi 802.11k et OKC pour garantir une connexion WiFi rapide pour les péripériques clients lors du roaming entre plusieurs points d'accès.

Roaming

80

802.11r

OKC

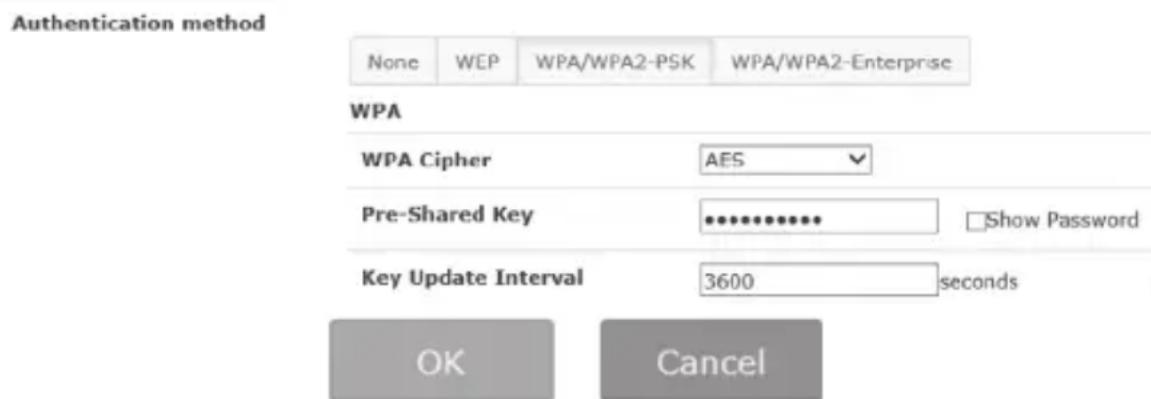

1. Pour la méthode d'authentication, Sélectionnez WPA/WPA2-PSK. Pour le chiffrement WPA, Sélectionnez AES et saississez la clé prépartagée requise pour vous connecter à votre réseau WiFi. Cliquez sur OK.

Remarque: La clé prépartagée est la clé/le mot de passer (8 à 63 caractères alphanumerices) que les péripériques clients devront saisir pour se connecter à votre réseau WiFi.

1. Vous avez terminé le paramétrage WiFi initial. Vous pouvez utiliser le matériel fourni pour fixer les points d'accès aux emplacements désirés.

Remarque: Les points d'accès doivent être connectés au même sous-reseau IP que votre contrôleur WiFi. (p. ex. 192.168.10.x/255.255.255.0)

Pour des informations plus détaillées concernant les paramètres avancés, veuillage consultier le Guide de l'utilisateur sur le CD fourni.

Manufacturer's Nom et Adre

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Nom du produit: Contrôleur LAN WiFi

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

EN 60950-1: 2006 + A11: 2010 + A12: 2011 + A2: 2013

CEM EN 55022:2010+AC:2011

EN 55024: 2010 + A1: 2015

EN 55032: 2015

Efficiency énergétique

Réglement (CE) N°1275 / 2008 N°801 / 2013

Ce produit est conforme à la directives suivante.

Directives:

Directive Basse Tension 2014/35/CE

Directive CEM 2014/30/CE

Directive écoconception 2009/125/CE

Lieu de délivrance: Torrance, California, USA

Date: 9 Mars, 2017

Nom: Sonny Su
