S560 - Haut-parleur Valcom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur plafonnier
Marque	Valcom
Modèle	S560
Utilisation	Sonorisation vocale et musique d'ambiance
Type d'installation	Encastré au plafond
Diamètre du haut-parleur	20,32 cm (8 pouces)
Diamètre du tweeter	7,63 cm (3 pouces)
Puissance maximale	8 watts
Prises de puissance	8, 4, 2, 1, 0,5 et 0,25 watts
Tension de ligne	25 V et 70 V
Dimensions (diamètre × profondeur)	33 cm × 7,62 cm
Poids	1,1 kg
Finition	Blanc époxy, résistant aux rayures et aux chocs
Matériau de la grille	Métal blanc
Accessoires en option	Atténuateur 20 W S-560, boîtier arrière S-551, pont S-550
Type de transformateur	Intégré, à prises multiples

FOIRE AUX QUESTIONS - S560 Valcom

Comment installer ce haut-parleur au plafond ?

Découpez un trou de 33 cm de diamètre dans le plafond. Insérez le haut-parleur et fixez-le à l'aide des pattes de montage fournies. Raccordez les fils aux bornes de la ligne 25/70 V en respectant la polarité.

Quelle puissance de transformateur choisir ?

Sélectionnez la prise de puissance adaptée à votre installation : 8, 4, 2, 1, 0,5 ou 0,25 watts. Pour une sonorisation générale, utilisez la prise 1 W. Pour une zone bruyante, choisissez une puissance plus élevée.

Puis-je utiliser ce haut-parleur en extérieur ?

Ce modèle est conçu pour une installation intérieure uniquement. Pour une utilisation extérieure, protégez-le de l'humidité et des intempéries ou utilisez un modèle adapté.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux sec pour dépoussiérer la grille. N'utilisez pas de produits chimiques ou d'eau directement sur le haut-parleur, car cela pourrait endommager les composants.

Quelle est la profondeur de l'enceinte ?

La profondeur totale est de 7,62 cm. Assurez-vous que l'espace au-dessus du plafond permette cette profondeur pour un encastrement correct.

Est-il compatible avec un système 100 V ?

Non, le transformateur intégré est conçu pour les lignes 25 V et 70 V uniquement. Pour une ligne 100 V, utilisez un adaptateur ou un modèle spécifique.

Quel type de câble utiliser ?

Utilisez un câble deux conducteurs de section adaptée à la puissance et à la distance (par exemple 1,5 mm² pour des distances moyennes). Raccordez au bornier fourni.

Comment régler le volume ?

Le volume se règle en choisissant la prise de puissance sur le transformateur. Pour un réglage plus fin, utilisez l'atténuateur optionnel S-560 (20 W).

Puis-je utiliser plusieurs haut-parleurs sur la même ligne ?

Oui, vous pouvez connecter plusieurs haut-parleurs en parallèle sur une ligne 25/70 V, en respectant la puissance totale de l'amplificateur. Assurez-vous que la somme des prises sélectionnées ne dépasse pas la puissance de l'ampli.

Où trouver des accessoires ?

Les accessoires comme le boîtier arrière S-551 ou le pont S-550 sont disponibles chez les revendeurs Valcom agréés. Consultez le site Valcom pour les points de vente.

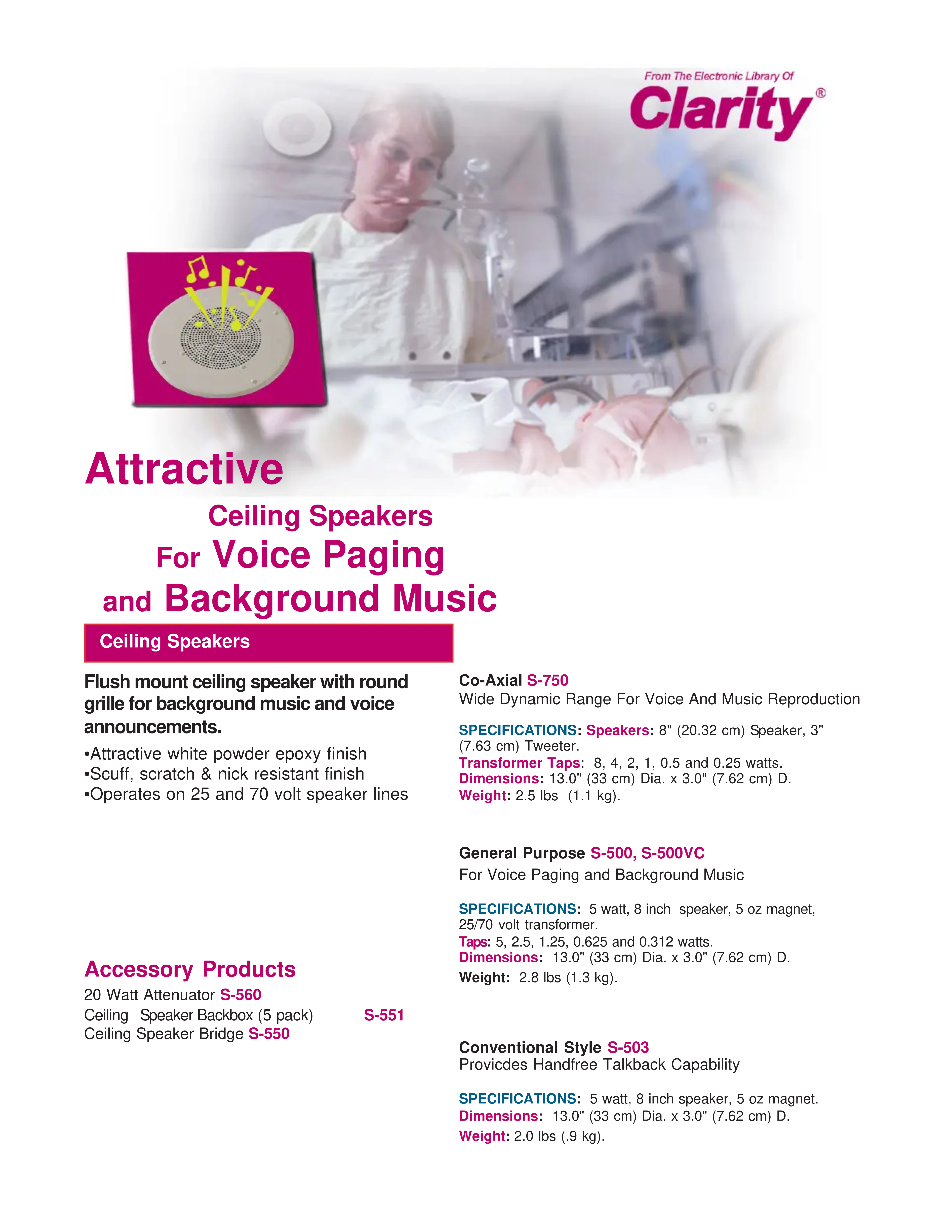

MODE D'EMPLOI S560 Valcom

From The Electronic Library Of

Clarity®

Attractive

Ceiling Speakers For Voice Paging and Background Music

Ceiling Speakers

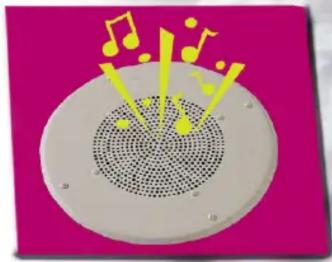

Flush mount ceiling speaker with round grille for background music and voice announcements.

• Attractive white powder epoxy finish
  -Scuff, scratch & nick resistant finish
• Operates on 25 and 70 volt speaker lines

Accessory Products

20 Watt Attenuator S-560

Ceiling Speaker Backbox (5 pack) S-551

Ceiling Speaker Bridge S-550

Co-Axial S-750

Wide Dynamic Range For Voice And Music Reproduction

SPECIFICATIONS: Speakers: 8" (20.32 cm) Speaker, 3" (7.63 cm) Tweeter.

Transformer Taps: 8, 4, 2, 1, 0.5 and 0.25 watts.

Dimensions: 13.0'' (33 cm) Dia. × 3.0'' (7.62 cm) D.

Weight: 2.5 lbs (1.1 kg).

General Purpose S-500, S-500VC

For Voice Paging and Background Music

SPECIFICATIONS: 5 watt, 8 inch speaker, 5 oz magnet, 25/70 volt transformer.

Taps: 5, 2.5, 1.25, 0.625 and 0.312 watts.

Dimensions: 13.0'' (33 cm) Dia. x 3.0" (7.62 cm) D.

Weight: 2.8 lbs (1.3 kg).

Conventional Style S-503

Provides Handfree Talkback Capability

SPECIFICATIONS: 5 watt, 8 inch speaker, 5 oz magnet.

Dimensions: 13.0'' (33 cm) Dia. × 3.0'' (7.62 cm) D.

Weight: 2.0 lbs (.9 kg).
