Marque	Gewiss
Modèle	GW80454
Type de produit	Appareil d'éclairage pour atmosphères explosives (ATEX)
Groupe	II (hors mines)
Catégorie	3
Zones d'installation	Zone 2 (gaz), Zone 22 (poussières)
Niveau de protection EPL	Gc (gaz), Dc (poussières)
Classe de température (gaz)	T6 (estimation)
Température maximale de surface (poussières)	85 °C (estimation)
Indice de protection IP	IP66 (estimation)
Alimentation	230 V ~ 50 Hz (estimation)
Consigne de sécurité 1	Ne pas ouvrir sous tension
Consigne de sécurité 2	Attendre 15 minutes après mise hors tension avant ouverture
Nettoyage	Périodiquement avec un chiffon humide pour éviter charges électrostatiques
Directive applicable	94/9/CE (ATEX)
Usage	Éclairage en zones explosibles

FOIRE AUX QUESTIONS - GW80454 Gewiss

Qu'est-ce que la directive ATEX 94/9/CE ?

La directive 94/9/CE concerne les appareils destinés à être utilisés en atmosphères explosibles. Elle définit les exigences de sécurité pour les équipements installés dans les zones où des gaz, vapeurs ou poussières inflammables peuvent être présents.

Quelles sont les zones d'installation autorisées pour le GW80454 ?

Ce produit est conçu pour les zones 2 (gaz) et 22 (poussières). La zone 2 est une zone où une atmosphère explosive n'est pas probable en fonctionnement normal, et la zone 22 concerne les poussières combustibles.

Puis-je ouvrir le boîtier pendant que l'appareil est sous tension ?

Non, il est strictement interdit d'ouvrir le boîtier sous tension car cela pourrait provoquer une inflammation de l'atmosphère explosive. Attendez au moins 15 minutes après la mise hors tension avant d'ouvrir.

Comment nettoyer l'appareil sans risquer de décharge électrostatique ?

Utilisez un chiffon humide pour nettoyer périodiquement la surface extérieure. Cela évite l'accumulation de charges électrostatiques qui pourraient enflammer les poussières.

Quelle est la signification des groupes II et III ?

Le groupe II concerne les appareils pour atmosphères explosives dues aux gaz (hors mines), et le groupe III concerne les poussières combustibles. Le GW80454 est du groupe II et également adapté aux poussières.

Que signifie EPL Gc ou Dc ?

EPL signifie Equipment Protection Level. Gc est un niveau de protection avancé pour les gaz (zone 2), et Dc pour les poussières (zone 22). Ces niveaux garantissent que l'appareil n'est pas une source d'allumage en fonctionnement normal.

Puis-je installer ce produit dans une zone 1 ou 21 ?

Non, ce produit est de catégorie 3, adapté uniquement aux zones 2 (gaz) et 22 (poussières). Pour les zones 1 ou 21, il faut un appareil de catégorie 2 ou 1.

Quelle est la température maximale de surface de l'appareil ?

La température maximale de surface dépend de la classe. Pour les gaz, elle est généralement T6 (85°C), et pour les poussières, elle est limitée à 85°C. Ces valeurs empêchent l'inflammation des substances environnantes.

Le GW80454 nécessite-t-il un entretien particulier ?

Un nettoyage régulier avec un chiffon humide est recommandé pour éviter les dépôts de poussière et les charges électrostatiques. Aucune autre maintenance spécifique n'est indiquée.

Comment savoir si l'appareil est conforme aux normes ATEX ?

La conformité est attestée par le marquage sur l'appareil et la notice. Le GW80454 est certifié selon la directive 94/9/CE et porte les indications de groupe, catégorie, zone et EPL.

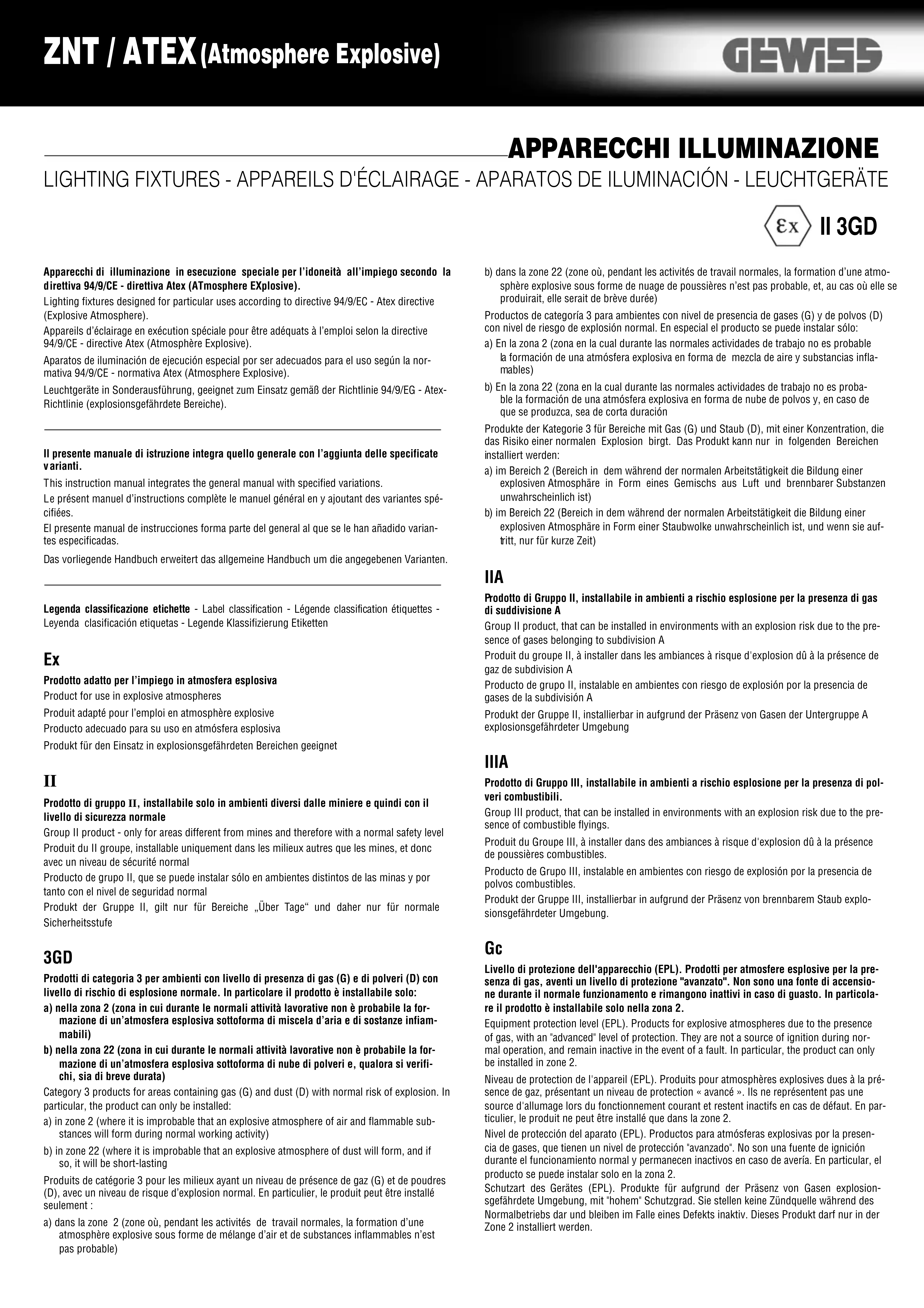

MODE D'EMPLOI GW80454 Gewiss

Appareils d'éclairage en exécution spéciale pour être ajustés à l'emploi selon la directive 94/9/CE - directive Atex (Atmosphère Explosive).

Le present manuel d'instructions complète le manuel général en y ajoutant des variantes spécifiées.

El presentemanualdeinstruccionesformapartedelgeneralalque selehanañadido varian-tesespecificadas.

Produit adaptable pour l'emploi en atmophère explosive

Group II product - only for areas different from mines and therefore with a normal safety level
Produit du II groupe, installable uniquement dans les millieux autres que les mines, et donc avec un niveau de sécurité normal

Produits de catégorie 3 pour les millieux ayant un niveau de présence de gaz (G) et de poudres (D), avec un niveau de risque d'explosion normal. En particulier, le produit peut être installé seulement :

a) dans la zone 2 (zone où, pendant les activités de travail normales, la formation d'une atmosphère explosive sous forme de mélange d'air et de substances inflammables n'est pas probable)

Produit du groupe II, à installer dans les ambiances à risque d'explosion dû à la présence de gaz de subdivision A

Produit du Groupe III, à installer dans des ambiances à risque d'explosion d'à la présence de poussières combustibles.

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de gaz, représentant un niveau de protection « avance ». Ils ne représentent pas une source d'allumage lors du fonctionnement courant et restent inactifs en cas de début. En particulier, le produit ne peut être installingé que dans la zone 2.

Niveau de protection de l'appareil (EPL). Produits pour atmosphères explosives dues à la présence de poussées, représentant un niveau de protection « avance ». Ils ne représentent pas une source d'allimage lors du fonctionnement courant et restent inactifs en cas de début. En particulier, le produit ne peut être installé que dans la zone 22.

Température maximale superficielle interne et externe pour les intérieurs avec des gaz, définie par classes

Temperatura Tmaxima superficial interna y externa para ambientes con gas, definida mediante classes

Protection contre l'allumage de poussières par enveloppe

Protection contre l'allumage de gaz grâce à la construction électrique particulière ne produit pas d'étin celles ou d'arcs lors de l'utilisation courante

Température maximale de surface de l'appareil en présence de poussières

Degré de protection assurée par l'appareil contre l'entrée de solides et de liquides

Les boitiers permettant l'accès à la douille et aux autres composants internes de l'appareil ne peuvent pas être ouverts sous tension.

Afin de réduire l'énergie accumulée par les composants internes de l'appareil en dessous du niveau autorisé, attendre 15 minutes après la mise hors tension avant d'ouvr le boitier.

Ne pas ouvrir le boitier en presence d'une atmophère explosive.

Afin d'éviter toute accumulation de charges électrostatiques sur la surface extérieure de l'appareil, la nettoyer périodiquement à l'aide d'un chiffon humide.

Remarque: l'expérience pratique et l'absence d'accidents indiquent que les décharges en aigrette ont une faible capacité par rapport aux nuages de poussières.
