GW45019 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique
Marque	Gewiss
Modèle	GW45019
Usage	Distribution électrique et protection des circuits
Matériau	Plastique technique auto-extinguible
Indice de protection	IP30 (IP40 avec porte en option)
Dimensions (L x H x P)	400 x 600 x 150 mm
Poids	2 kg
Tension nominale	230/400 V AC
Courant nominal	Jusqu'à 100 A
Capacité modulaire	24 modules (2 rangées de 12)
Type de montage	Mural sur rail DIN 35 mm
Couleur	Blanc (RAL 9010)
Normes	Conforme IEC/EN 61439
Accessoires fournis	Rails DIN, plaques de fond, borniers, étiquettes
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Couper le courant avant intervention.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par un professionnel.
Informations générales	Garantie 2 ans. Notice téléchargeable sur notice-facile.com

FOIRE AUX QUESTIONS - GW45019 Gewiss

Comment installer le tableau électrique GW45019 ?

L'installation doit être réalisée par un électricien qualifié. Fixez le tableau au mur à l'aide des chevilles et vis fournies. Montez les rails DIN aux positions indiquées, puis clipseez les disjoncteurs et autres modules. Raccordez les câbles aux borniers en respectant le schéma de câblage.

Quelle est la capacité en modules ?

Le tableau GW45019 accepte jusqu'à 24 modules standard (largeur 18 mm), répartis sur deux rangées de 12 modules chacune.

Quels sont les indices de protection disponibles ?

Par défaut, le tableau est en IP30 sans porte. Avec la porte optionnelle, il atteint IP40, offrant une meilleure protection contre la poussière.

Puis-je utiliser des disjoncteurs d'autres marques ?

Oui, le tableau est compatible avec tous les disjoncteurs modulaires de largeur 18 mm montés sur rail DIN. Assurez-vous qu'ils respectent les normes en vigueur.

Comment monter le rail DIN ?

Les rails DIN se fixent sur les ergots prévus à l'intérieur du tableau. Servez-vous des repères de hauteur (150 mm, 200 mm) pour aligner correctement les rangées.

Le tableau est-il livré avec une porte ?

Non, la porte est vendue séparément. Vous pouvez commander la référence GW45019A pour le modèle avec porte transparente.

Comment fixer le tableau au mur ?

Percez des trous aux emplacements prévus au fond du tableau. Utilisez des chevilles adaptées au mur (béton, brique, etc.) et vissez solidement. Le tableau doit être de niveau.

Que faire si un module ne s'encastre pas correctement ?

Vérifiez que le module est bien orienté (ergot vers le bas) et que le rail DIN n'est pas tordu. Si le problème persiste, le module peut être incompatible. Consultez la liste des modules recommandés dans la notice.

Est-il possible d'ajouter des rangées supplémentaires ?

Non, le modèle GW45019 est conçu avec deux rangées fixes. Pour plus de modules, choisissez un modèle de plus grande capacité comme le GW45029 (3 rangées).

Où trouver le schéma de câblage ?

Le schéma de câblage est inclus dans la notice d'utilisation disponible gratuitement sur notice-facile.com. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI GW45019 Gewiss

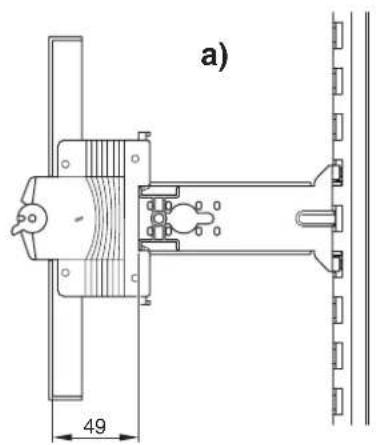

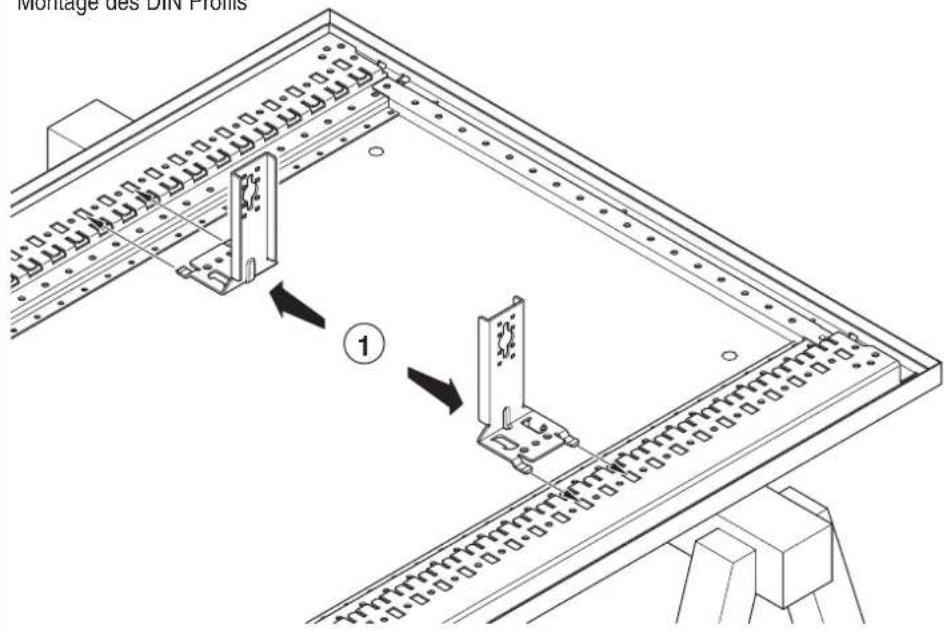

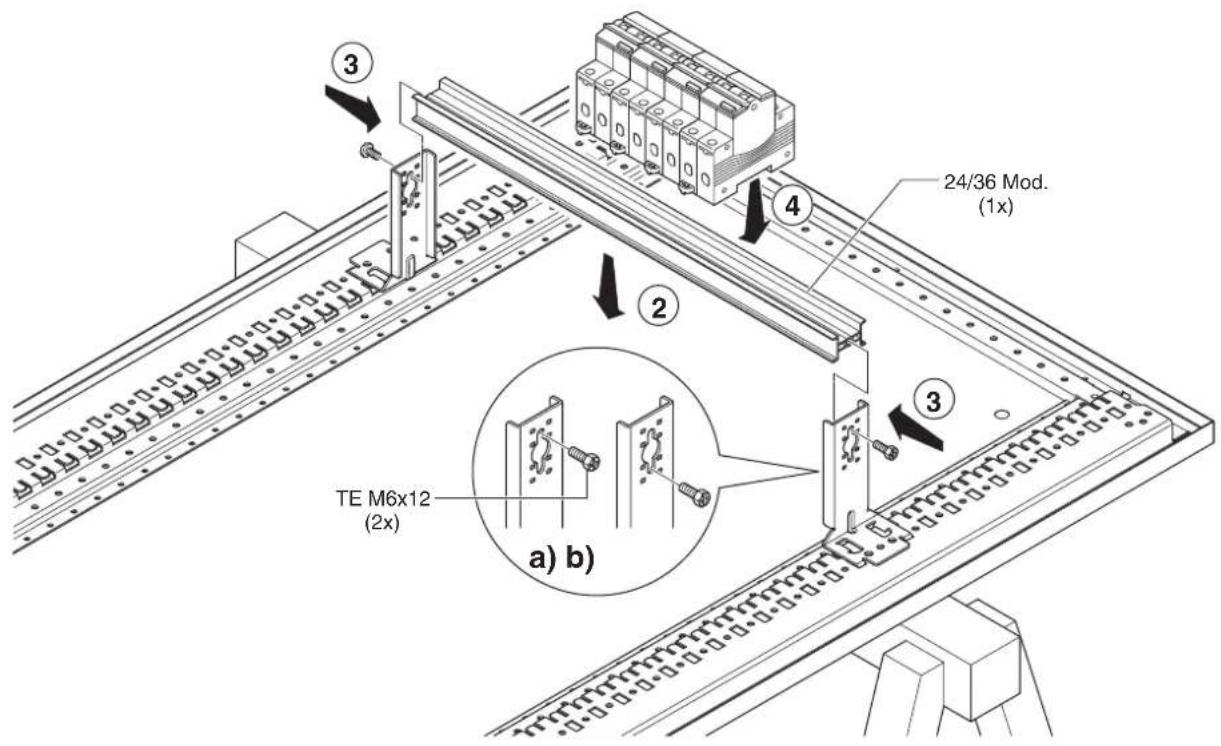

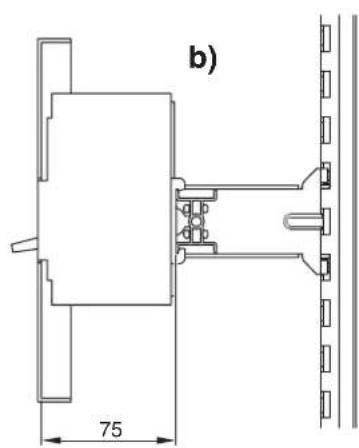

Montage des DIN Profils

Prima fila

First row

Premiere

rangee

Primera tila

Erste Reine

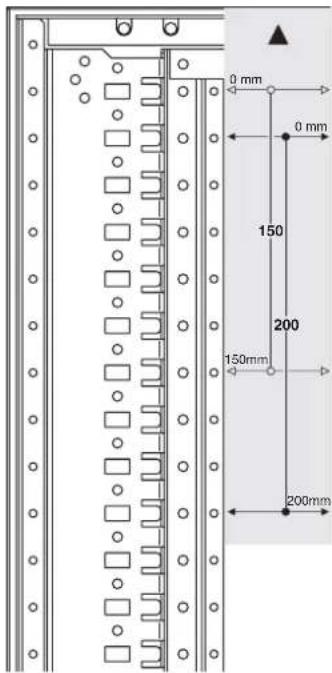

150 mm

Prima fila

First row

Première

rangee

Primera fila

Erste Reihe

200 mm

Montage des plaques de fond

Montage de la base et de la tete

Clip à pression pour la version IP30 sans porte

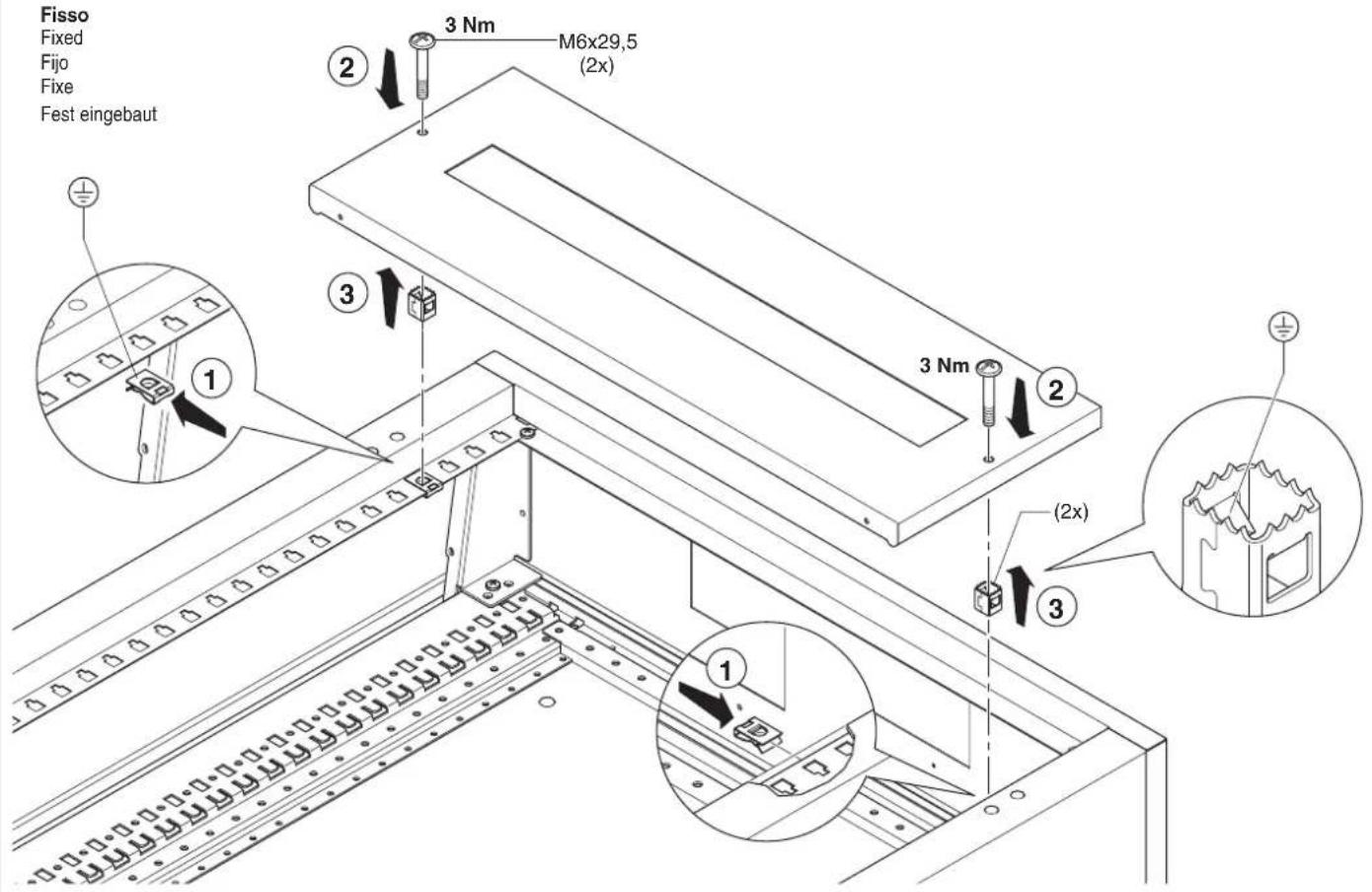

Montage des panneaux

Pivotant sur charnières

Klappbar

Fixed

Fijo

Fixe

Fest eingebaut

Fisso

Montage du compartment des cables interne
