GW45008 - Tableau électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique modulaire
Marque	Gewiss
Modèle	GW45008
Dimensions (H x L x P)	300 x 200 x 120 mm
Poids	1,2 kg
Matériau	ABS auto-extinguible
Indice de protection	IP30 (avec porte IP40 en option)
Nombre de modules	18 modules (12 par rangée)
Type de montage	Saillie / encastré (avec accessoires)
Support de rail	Rail DIN 35 mm
Couleur	Blanc RAL 9010
Température de fonctionnement	-5 °C à +40 °C
Alimentation	230 V / 400 V AC, 50/60 Hz
Courant maximal	63 A
Fonctions principales	Distribution électrique, protection surintensité, différentielle
Entretien et nettoyage	Chiffon doux sec, ne pas utiliser de solvants
Sécurité	Double isolation, bornes protégées, conformité NFC
Pièces détachées et réparabilité	Porte, plaques de fond, rails DIN disponibles
Garantie	2 ans
Informations générales	Tableau pré-câblé, livré sans disjoncteurs

FOIRE AUX QUESTIONS - GW45008 Gewiss

Quel est l'indice de protection du tableau GW45008 ?

L'indice de protection standard est IP30, ce qui protège contre les corps solides supérieurs à 2,5 mm. Une version avec porte IP40 est disponible en option.

Combien de modules puis-je installer dans ce tableau ?

Le tableau GW45008 peut accueillir jusqu'à 18 modules (12 par rangée). Chaque module correspond à un disjoncteur standard de 17,5 mm.

Ce tableau est-il compatible avec les interrupteurs différentiels ?

Oui, il accepte tous les appareillages modulaires sur rail DIN, y compris les interrupteurs différentiels, disjoncteurs, contacteurs, etc.

Quelle est la profondeur nécessaire pour l'encastrement ?

Pour une installation encastrée, prévoyez une profondeur d'au moins 120 mm. Le tableau lui-même fait 120 mm de profondeur.

Puis-je utiliser ce tableau en extérieur ?

Non, l'IP30 ne convient pas à une utilisation extérieure. Pour l'extérieur, il faut au minimum un indice IP44. Ce tableau est conçu pour l'intérieur.

Le tableau est-il livré avec des disjoncteurs ?

Non, le tableau GW45008 est vendu vide. Les disjoncteurs, différentiels et autres modules doivent être achetés séparément.

Comment fixer le tableau au mur ?

Le tableau se fixe via des trous de fixation au fond. Utilisez des chevilles adaptées au mur. Une plaque de fond amovible facilite le marquage.

Quelle est la capacité en courant du tableau ?

Le tableau supporte un courant maximal de 63 A en entrée. Veillez à respecter cette limite pour ne pas endommager les connexions.

Puis-je installer un peigne de distribution ?

Oui, des peignes de distribution sont disponibles en option pour faciliter le câblage des phases et du neutre entre les modules.

Le tableau est-il facile à démonter pour ajouter des modules ?

Oui, les rails DIN sont clipsés et les plaques de fond amovibles. Vous pouvez ajouter ou retirer des modules sans démonter l'ensemble.

MODE D'EMPLOI GW45008 Gewiss

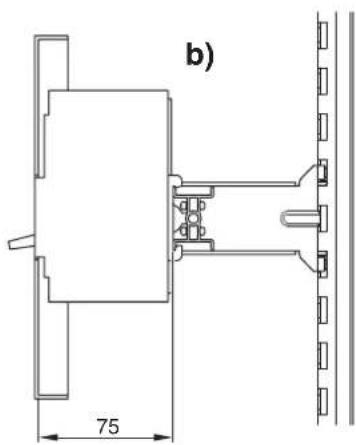

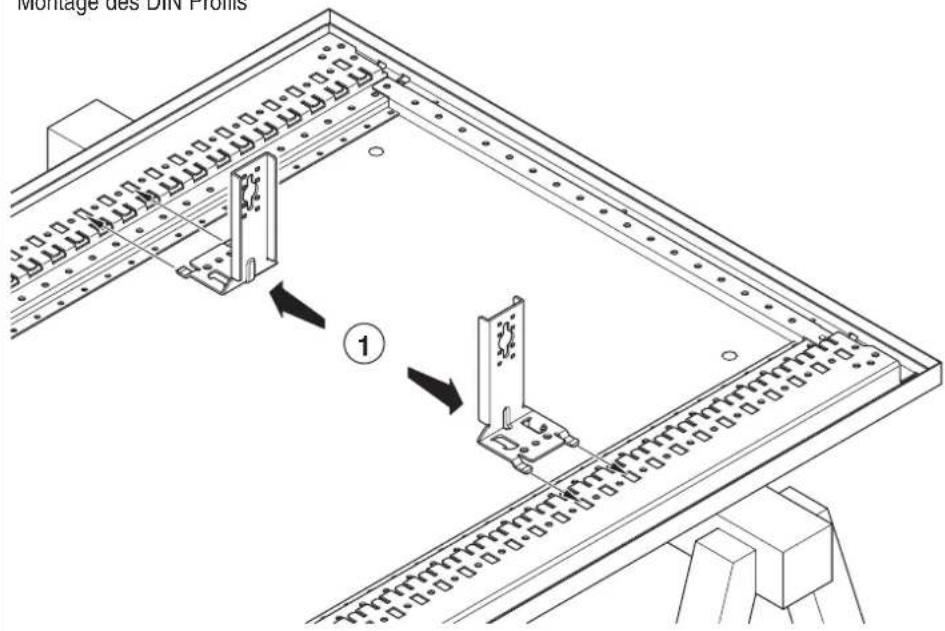

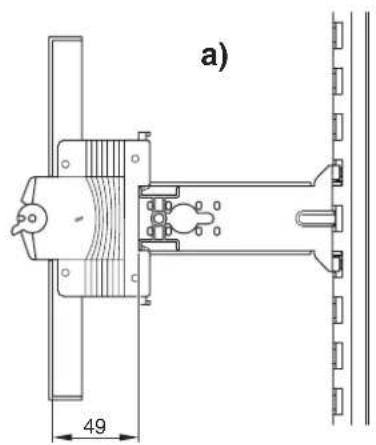

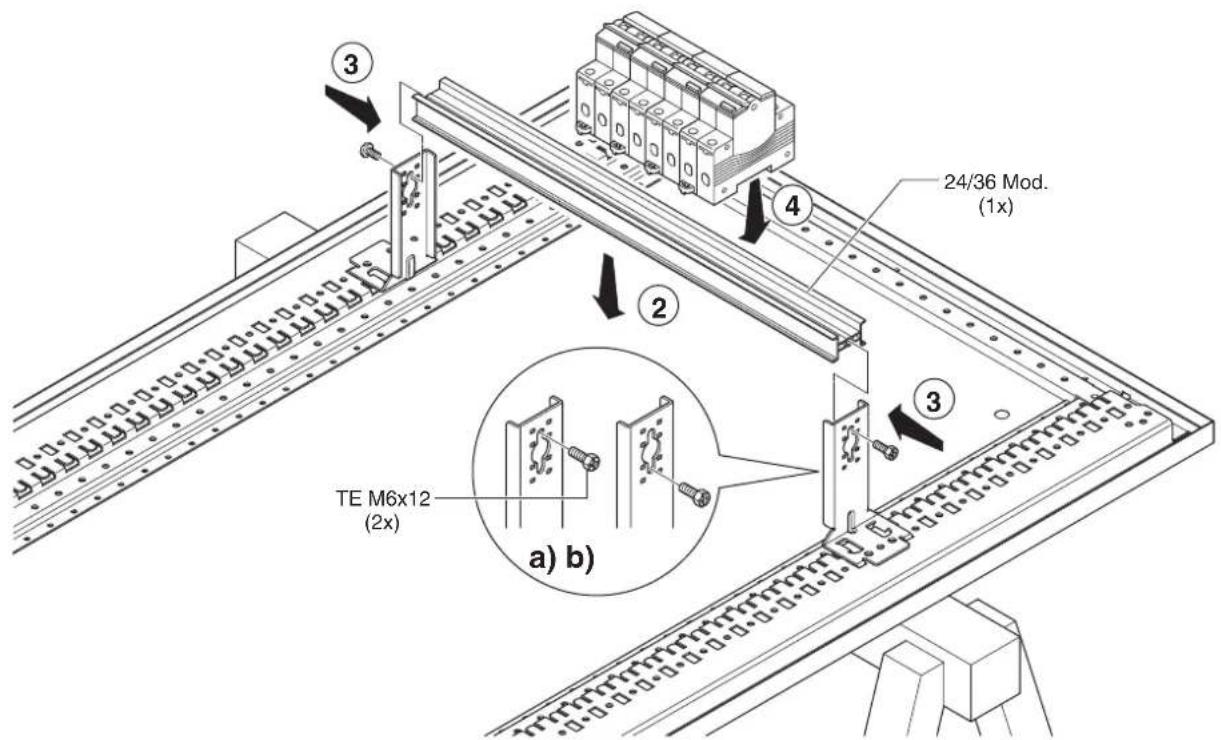

Montage des DIN Profils

Prima fila

First row

Premiere

rangee

Primera tila

Erste Reine

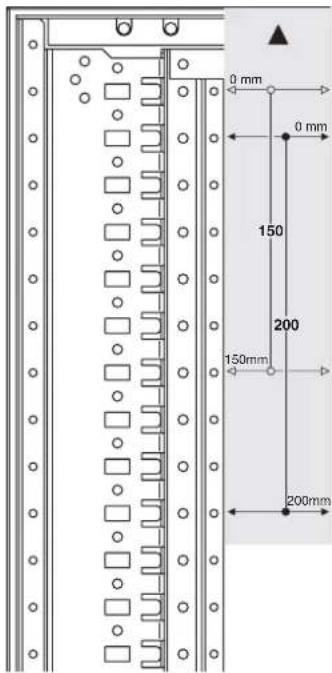

150 mm

Prima fila

First row

Première

rangee

Primera fila

Erste Reihe

200 mm

Montage des plaques de fond

Montage de la base et de la tete

Clip à pression pour la version IP30 sans porte

Montage des panneaux

Pivotant sur charnières

Klappbar

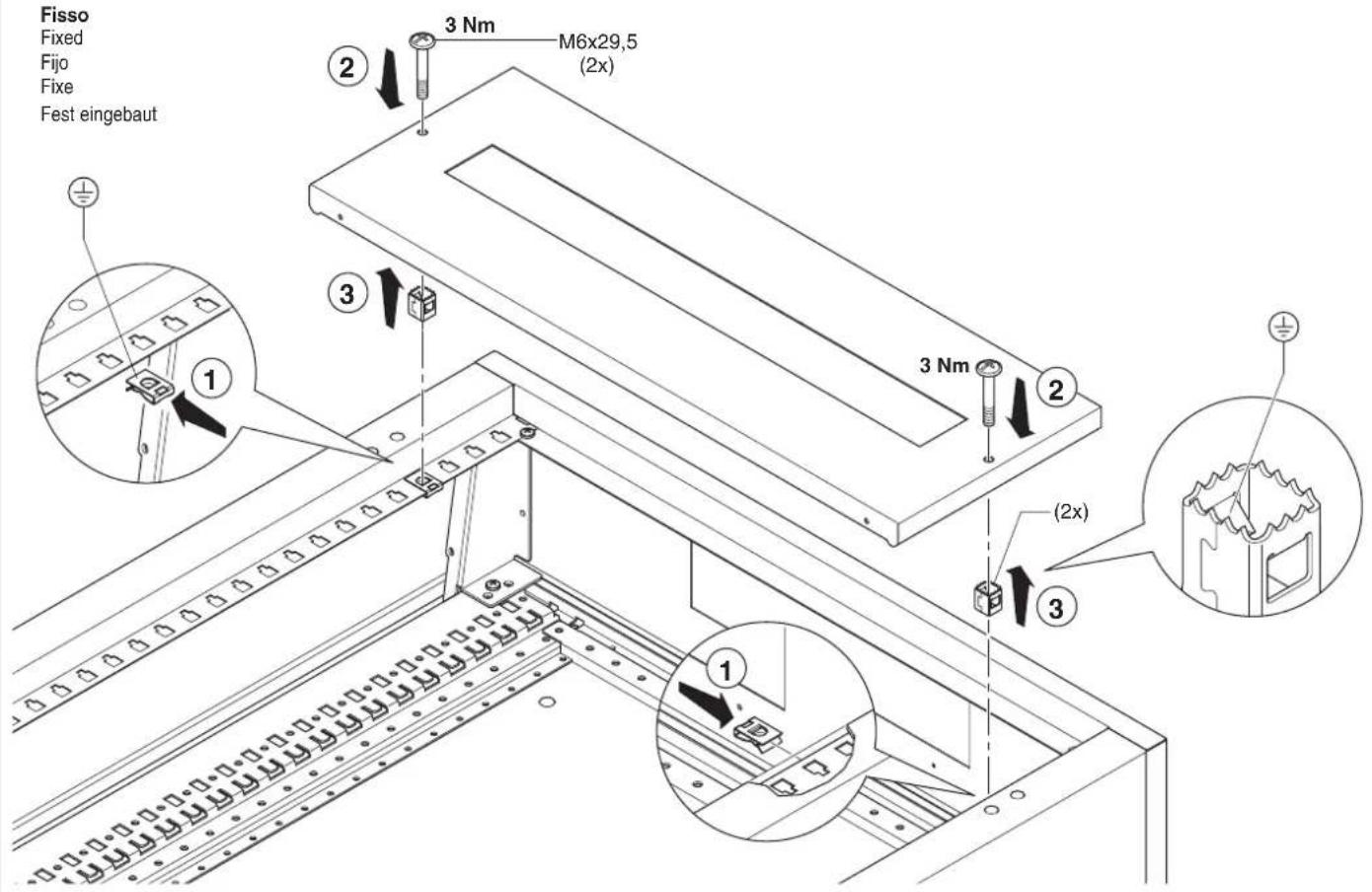

Fisso

Fixed

Fijo

Fixe

Fest eingebaut

Montage du compartment des cables interne
