Type de produit	Tableau électrique modulaire
Marque	Gewiss
Modèle	GW40606
Nombre de modules	24 (largeur 420 mm selon EN 50022, 17,5 mm par module)
Puissance dissipable	37 W
Matériau	Plastique technique isolant
Couleur	Blanc (standard)
Indice de protection	IP40 (protection contre les corps solides > 1 mm)
Normes	CEI 23-49, EN 50022
Fonctions principales	Distribution électrique, protection des circuits par disjoncteurs et fusibles
Installation	Montage mural ou en batterie (combinaison de plusieurs tableaux)
Borniers installables	Neutre et terre isolés (GW 40 401, GW 40 402, etc.)
Accessoires compatibles	Séparateurs horizontaux, panneaux de couverture, serrure de sécurité à cylindre métallique
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide (sans solvants).
Sécurité	Double isolation (système d'isolation unique sur les parties actives), protection contre les contacts indirects
Réparabilité et pièces détachées	Pièces disponibles : borniers, portes, serrures, séparateurs (codes GW 40...).
Informations générales	Conçu pour usage résidentiel et tertiaire. Température de fonctionnement : -5°C à +40°C.

FOIRE AUX QUESTIONS - GW40606 Gewiss

Quels sont les modules compatibles avec le tableau GW40606 ?

Le tableau GW40606 accepte tous les modules modulaires de largeur 17,5 mm (norme EN 50022), tels que disjoncteurs, interrupteurs différentiels, contacteurs, etc.

Comment installer le tableau électrique GW40606 ?

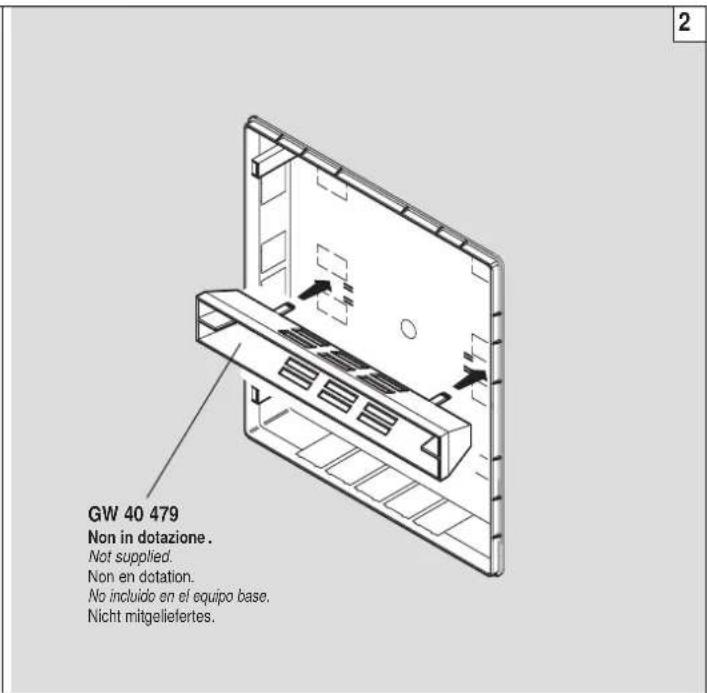

Fixez le tableau au mur à l'aide des pattes anti-déformation (GW 40 479) ou des vis longues avec entretoises (GW 40 425). Respectez les distances minimales et les normes électriques en vigueur.

Quelle est la puissance dissipable maximale du GW40606 ?

La puissance dissipable est de 37 W. Il est important de ne pas dépasser cette valeur pour éviter la surchauffe.

Quels borniers de neutre et de terre sont adaptés ?

Utilisez les borniers isolés de la série GW 40 401 (neutre) et GW 40 402 (terre) ou les modèles GW 40 404, GW 40 487, GW 40 488, GW 40 489 selon le nombre de conducteurs.

Peut-on combiner plusieurs tableaux GW40606 ?

Oui, grâce aux éléments d'accouplement (GW 48 645) et aux séparateurs horizontaux internes. Vous pouvez créer des batteries jusqu'à 72 modules.

Quelle est la profondeur du tableau GW40606 ?

La profondeur varie selon le nombre de modules. Pour le modèle 24 modules, la profondeur est d'environ 97 mm (hors porte). Consultez la notice pour les côtes exactes.

Le tableau peut-il être équipé d'une serrure ?

Oui, une serrure de sécurité à cylindre métallique (GW 40 422) est disponible pour les modèles 12 à 72 modules.

Comment nettoyer et entretenir le tableau ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants.

Quelles sont les normes électriques respectées ?

Le tableau est conforme aux normes CEI 23-49 et EN 50022 pour le montage modulaire et la protection contre les contacts indirects (double isolation).

Où trouver la notice d'utilisation du GW40606 ?

La notice est disponible gratuitement au format PDF sur des sites comme notice-facile.com. Vous pouvez aussi demander une version traduite par email.

MODE D'EMPLOI GW40606 Gewiss

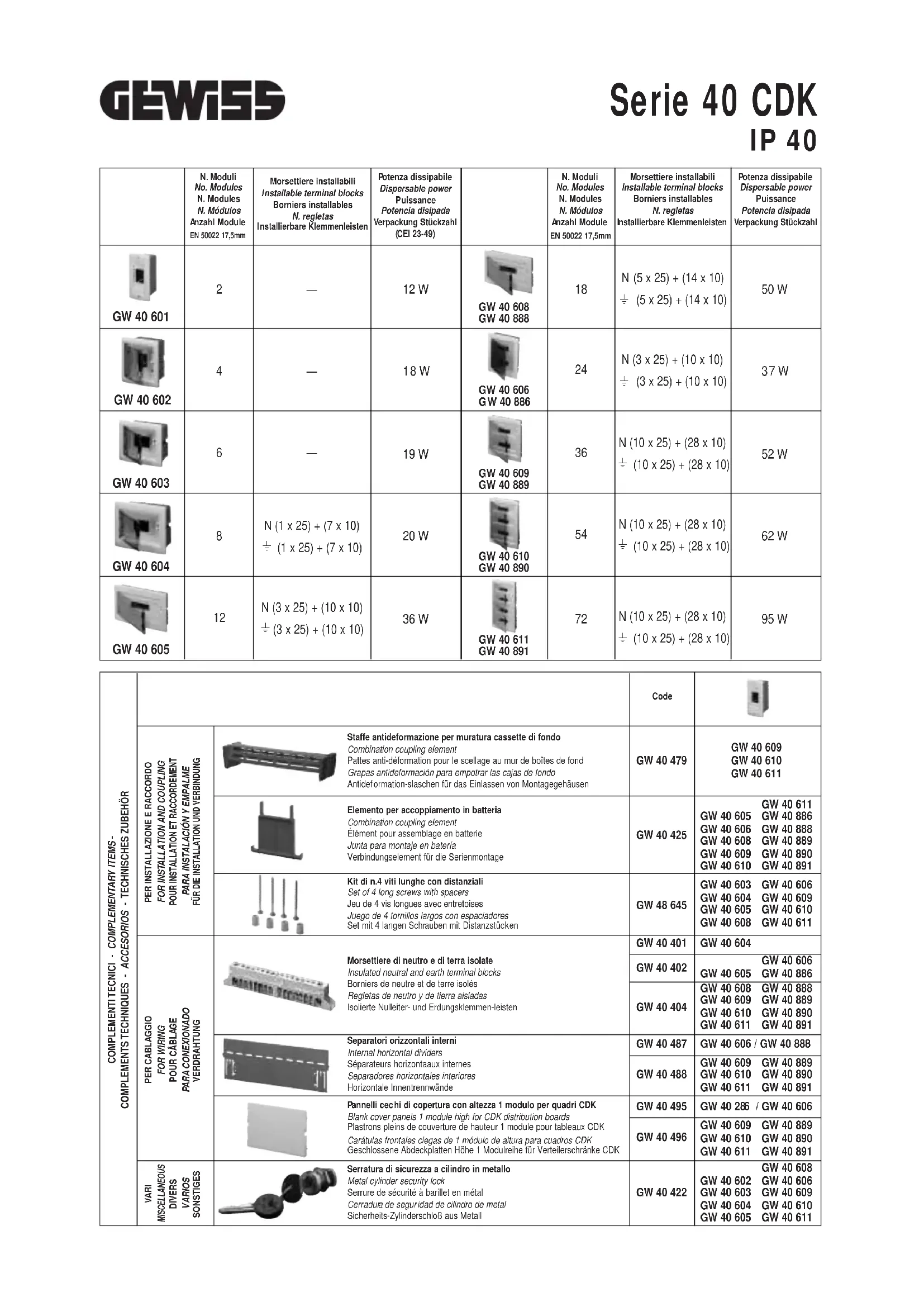

	N. Moduli No. Modules N. Modulus N. Modulus Anzahl Module EN 50022 17,5mm	Morsettiere Installabili Installable terminal blocks Borniers installables N. regletas Installierbare Klemmenleisten	Potenza dissipabile Dispersable power Pausssance Potencia dispada Verpackung Stückzahl (CEI 23-49)		N. Moduli No. Modules N. Modules N. Modulus Anzahl Module EN 50022 17,5mm	Morsettiere installabili Installable terminal blocks Borniers installables N. regletas Installierbare Klemmenleister	Potenza dissipabile Dispersable power Pausssance Potencia dispada Verpackung Stückzahl
GW 40 601	2	—	12 W	GW 40 608 GW 40 888	18	N (5 x 25) + (14 x 10) ± (5 x 25) + (14 x 10)	50 W
GW 40 602	4	—	18 W	GW 40 606 GW 40 886	24	N (3 x 25) + (10 x 10) ± (3 x 25) + (10 x 10)	37 W
GW 40 603	6	—	19 W	GW 40 609 GW 40 889	36	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	52 W
GW 40 604	8	N (1 x 25) + (7 x 10) ± (1 x 25) + (7 x 10)	20 W	GW 40 610 GW 40 890	54	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	62 W
GW 40 605	12	N (3 x 25) + (10 x 10) ± (3 x 25) + (10 x 10)	36 W	GW 40 611 GW 40 891	72	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	95 W

COMPLEMENTTECHNIC - COMPLEMENTARY ITEMS - COMPRENTSTECNICAL - COMPRENTSTECNICAL - TECHNISCHES ZUBEHOR PER INSTALLAZIONE E RACCOORDO FOR INSTALLATION AND COUPLING FOR INSTALLATION ET RACCOORDMENT POUR INSTALLATION Y EMPALME FÜR DIE INSTALLATION UND VERBINDUNG	Staffe antideformazione per murata cassette di fondo Combination coupling element Pattes anti-deformation pour le scellage au mur de boîtes de fond Grapes antideformación para empotrar las cajas de fondo Antideformation-slaschen für das Einlassen von Montagegehäuser Elemento per accoppiamento in batteria Combination coupling element Élement pour assemblage en batterie Juntà para montaje en bateria Verbindungselement für die Serienmontage Kit di n.4 viti lunghe con distanziiali Set of 4 long screws with spacers Jeu de 4 vis longues avec entroises Juego de 4 tornillos largos con espaciadores Set mit 4 langen Schrauben mit Distanstücken		Code GW 40 479 GW 40 425 GW 48 645 GW 40 401 GW 40 402 GW 40 404 GW 40 487 GW 40 488 GW 40 489 GW 40 606 GW 40 609 GW 40 610 GW 40 611 GW 40 606 GW 40 609 GW 40 610 GW 40 611 GW 40 606 / GW 40 888 GW 40 889 GW 40 890 GW 40 891
	MORSETTI DI NEUTRO E DI TERRA ISOLATE Insulated neutral and earth terminal blocks Borniers de neutre et de terre isolés Regletas de neutro y de tierra aisladas Isolierte Nulleiter- und Erdungsklemmen-leisten
	Separatori orizzontali interni Internal horizontal dividers Séparateurs horizontaux internes Separados horizontales interiores Horizontale Innenrennwände
	Pannelli cechi di copertura con altezza 1 modulo per quadri CDK Blank cover panels 1 module high for CDK distribution boards Plastrons pleins de couverture de hauteur 1 module pour tableaux CDK Caràlulas frontales ciegas de 1 modulo de alteura para cuadros CDK Geschlosse Abdeckplatten Höhe 1 Modulirehe für Verteilerschränke CDK
			GW 40 495 GW 40 286 / GW 40 606
			GW 40 609 GW 40 889 GW 40 610 GW 40 890 GW 40 611 GW 40 891

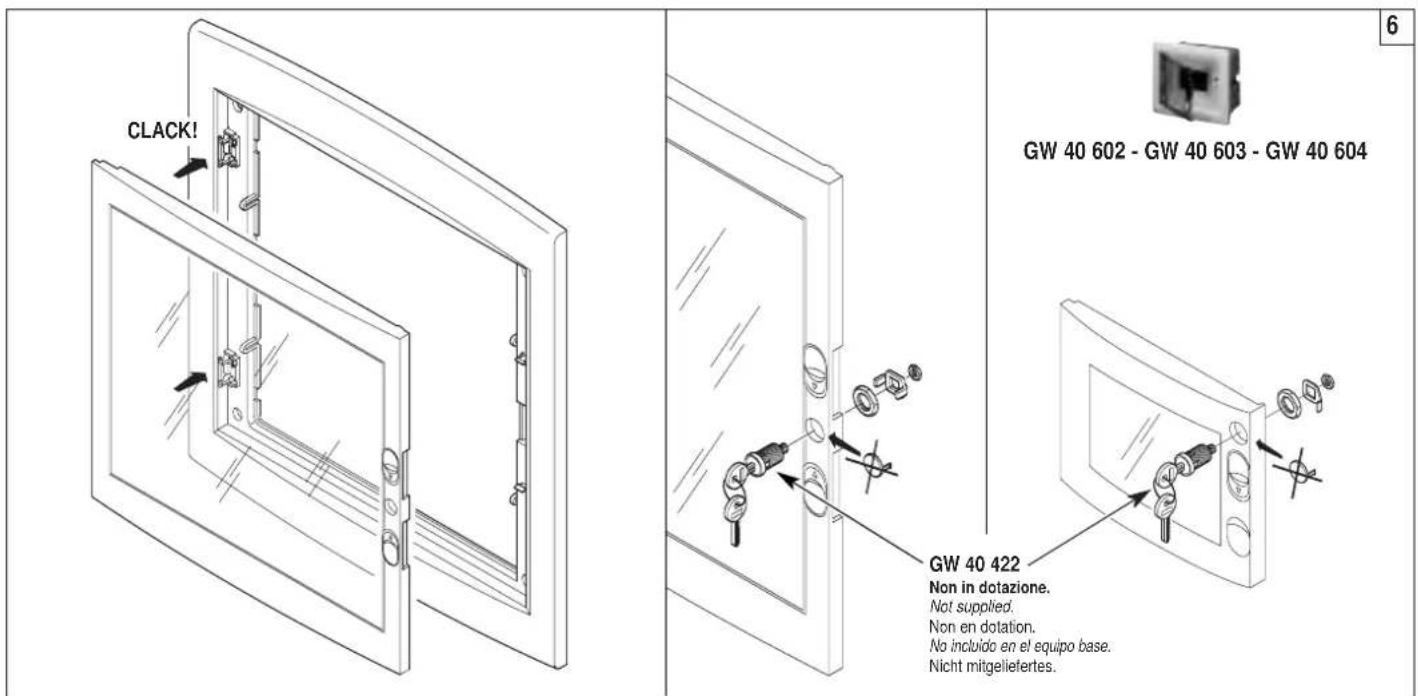

VARIUS DIVERIS VARIOS SONIGES	Serratura di sicurezza a cilindro in metallo Metal cylinder security lock Serrure de sécurité à barillet en métal Cerradua de seguridad de cilindro de metal Sicherheits-Zylinderschloß aus Metall		GW 40 422 GW 40 602 GW 40 606 GW 40 603 GW 40 609 GW 40 604 GW 40 610 GW 40 605 GW 40 611

COD.	EN 50022	A	B
GW 40 605	12	105	105
GW 40 606 - GW 40 886	24	122	97
GW 40 608 - GW 40 888	18	124	124
GW 40 609 - GW 40 889	36	150	130
GW 40 610 - GW 40 890	54	150	130
GW 40 611 - GW 40 891	72	150	130

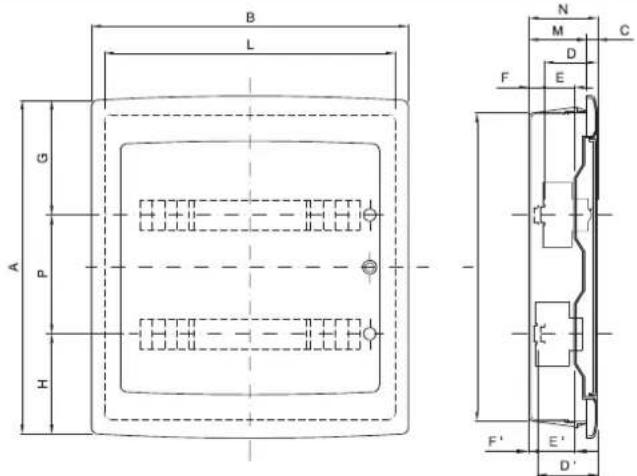

IngombroSizeDimensionsDimponedesAbmessungen

Montaggio modulariModular mountingMontage modulaireMontage modulierMontage modulgeräte

FissaggioFixingFixationFijacionBefestigung

A

B

C

N

D

E

F

G

H

I

L

2M

1608

882-481660801295574

4M

1601

1012977548148080

6M

1702

0012977548149080

8M

1932

012977548141059016220085

12M

2623

0016101754817131

18M

3004

0516101754817150

IngombroSizeDimensionsDimensionesAbmessungen					Montaggio modulariModular mountingMontage modulareMontaje modulargMontage modulageräte										FissaggioFixingFixationFijaciónBefestigung
A	B	C	N	D	E	F	G	H	P	D	'	E	'	F	'
24M	4203	30161	10175483	17148	22150	-380	29085
36M5	50465	61017	754817	75155	175	-46542	785
54M	6804	65251	2075483	37175	55175	1017411	1163041595
72M8	55465	25120	754837	75155	17515	1017411	180541595

MONTAGGIO IN BATTERIA - COMBINED MOUNTING - MONTAGE EN BATTERIE - MONTAJE EN BATERIA - SERIENMONTAGE
12M verticale vertical - verticaux - verticales - vertikale	12M orizzontale horizontal - horizontal - horizontal - horizontal	18M verticale vertical - verticalaux - verticales - vertikale	18M orizzontale horizontal - horizontal - horizontal - horizontal	18M 36 M 54 M 72 M
12 M	12 M 12 M	18 M	18 M	18 M
24 M	24 M	18 M	36 M	36 M
12 M	12 M	18 M	54 M	54 M
12 M	12 M	36 M	72 M	72 M

s
