MODE D'EMPLOI DH 15 AX TROTEC

Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX DH 15 AX FRFR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 1 Symboles Danger électrique ! Indique un risque immédiat dû au courant électrique pouvant entraîner des blessures graves, voire la mort. Danger ! Indique un risque immédiat pouvant provoquer des dommages corporels. Attention ! Indique un risque immédiat pouvant entraîner des dégâts matériels. La version actuelle du manuel d'utilisation se trouve sur : www.trotec.de Avis juridique Cette publication remplace toutes les éditions précédentes. Toute reproduction ou divulgation et tout traitement par un quelconque système électronique de la présente publication, dans sa totalité ou en partie, sans notre autorisation préalable écrite est stricte- ment interdit. Sous réserve de modifications techniques. Tous droits réservés. Toute marque est utilisée sans aucune garantie qu'elle soit libre d'utilisation et en appliquant essentiellement l'orthographe utilisée par le fabricant. Les marques utilisées sont des marques enregistrées devant être considérées en tant que telles. Le produit livré peut différer des illustrations. Le présent document a été rédigé avec tout le soin requis. Nous déclinons toute responsabilité en cas d´erreurs ou d´omissions. © TROTEC

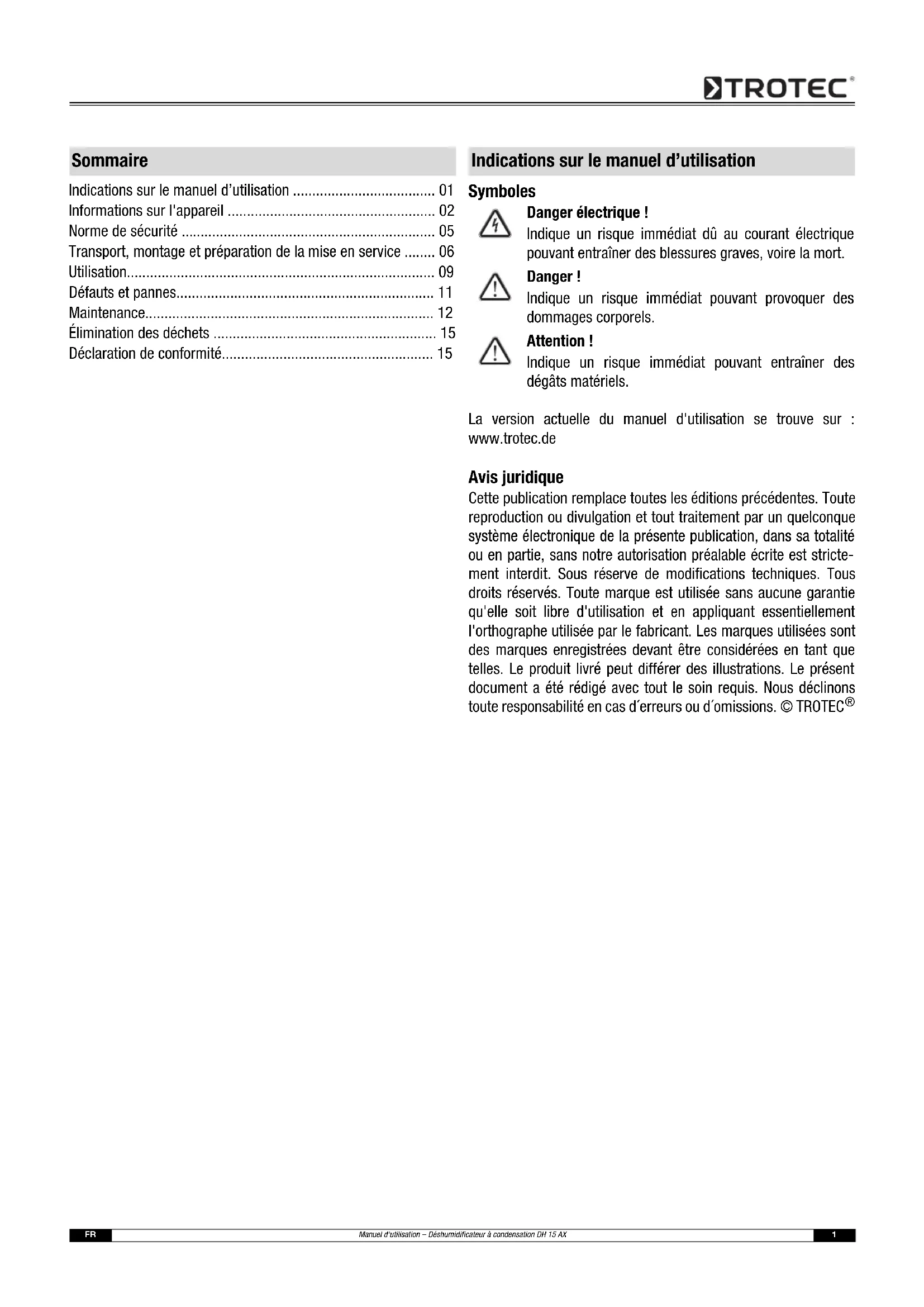

• Sommaire Indications sur le manuel d’utilisation p. 1
• Informations sur l'appareil p. 2
• Norme de sécurité p. 5
• Transport, montage et préparation de la mise en service p. 6
• Utilisation p. 9
• Défauts et pannes p. 11
• Maintenance p. 12
• Élimination des déchets p. 15
• Déclaration de conformité Indications sur le manuel d’utilisation2 Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX FR Description de l'appareil L'appareil assure une déshumidification de l'air entièrement auto- matique selon le principe de condensation. Le ventilateur aspire l’air ambiant humide par l'entrée d'air (5) de l’appareil à travers le filtre à air (7), l’évaporateur et le condensa- teur qui se trouve derrière l’évaporateur. Au niveau de l'évapora- teur froid, l'air ambiant est refroidi à une température inférieure au point de rosée. La vapeur d’eau contenue dans l’air ambiant se dépose comme condensat ou givre sur les lamelles de l’évapora- teur. Au condensateur, l‘air déshumidifié et refroidi est réchauffé, avant d'être de nouveau soufflé vers l’extérieur à une température qui est supérieure d'environ 5 °C à la température ambiante. L’air sec ainsi traité se mélange de nouveau avec l’air ambiant par la sortie d'air (3). En raison de la circulation continue de l’air ambiant à travers l’appareil, l'humidité relative contenue dans l’air du local d'installation est continuellement réduite. En fonction de la tem- pérature de l’air et de l’humidité relative de l’air, l’eau condensée goutte dans le bac de condensats, soit continuellement, soit seu- lement pendant les phases de dégivrage périodiques. Le conden- sat sort de l'appareil par le flexible de vidange de condensat (4). Un hygrostat avec un régulateur rotatif (6) est placé à l’intérieur de l’appareil pour le réglage de l’humidité relative désirée. Ce régu- lateur rotatif devient accessible après le retrait de l’enveloppe de protection (1). L'appareil permet d’atteindre une humidité relative d’environ 30 %. Le rayonnement de chaleur émis par l'appareil en fonction- nement peut faire augmenter la température ambiante d'environ 1 à 3 °C. Représentation de l'appareil Contenu de la livraison p. 15

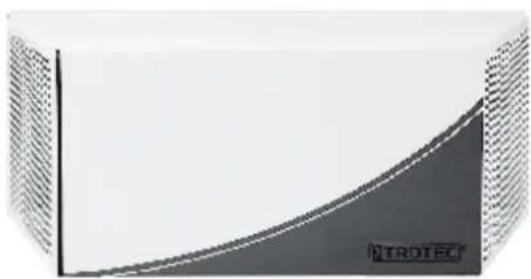

• Déshumidificateur à condensation DH 15 AX

• Manuel d'utilisation

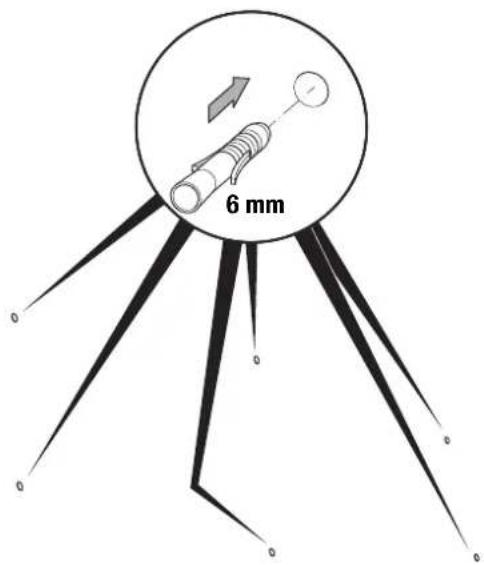

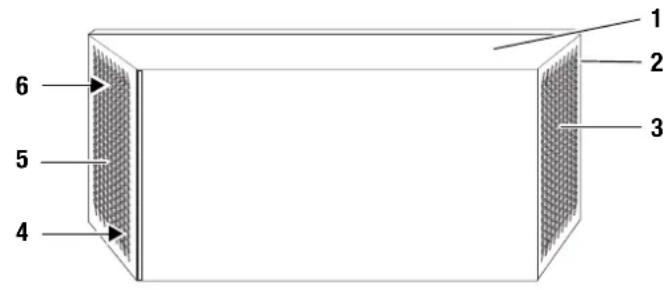

• Vis et cheville universelle (diamètre 6 mm) Informations sur l'appareil N° Élément de commande 1 Enveloppe de protection 2 Voyant de fonctionnement 3 Sortie d'air 4 Raccord du flexible de vidange des condensats (à l’intérieur de l’appa- reil) 5 Entrée d'air 6 Régulateur rotatif hygrostat (à l’intérieur de l’appareil) 7 Filtre à air

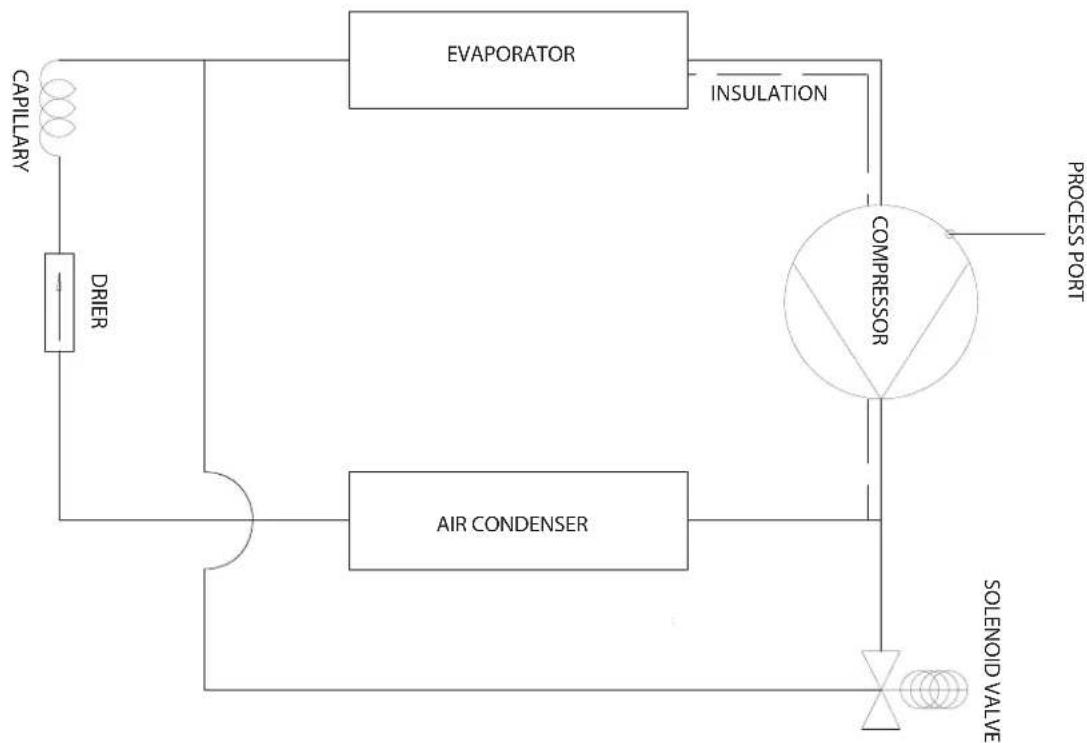

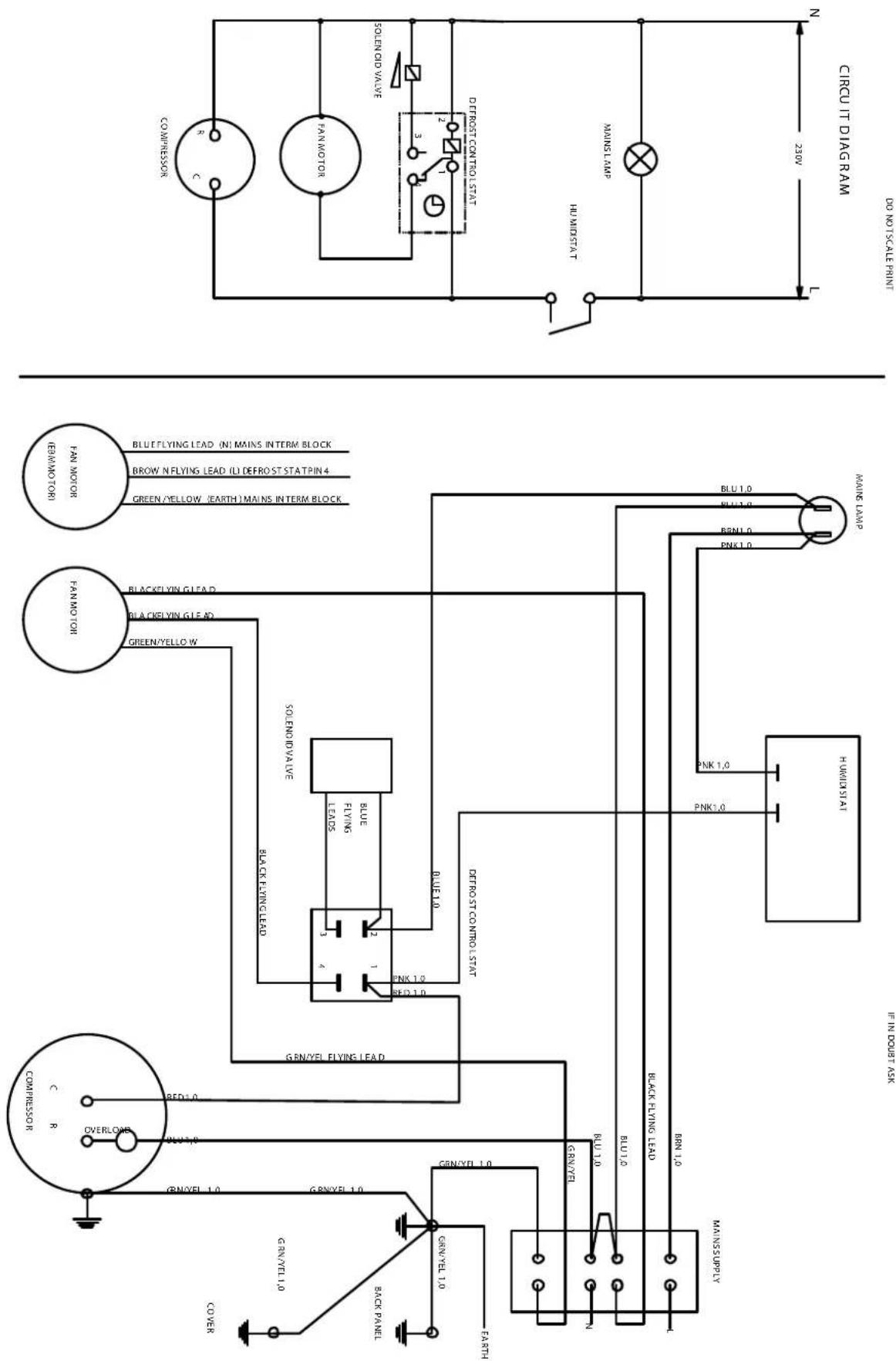

6FR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 3 Données techniques Diagramme circuit de refroidissement Paramètre Valeur Modèle DH 15 AX Capacité de déshumidification, max. 22 l/24 h Température de service 0-40 °C Plage de fonctionnement humidité relative 30-90 % Débit d'air, max. 225 m³/h Alimentation électrique 230 V / 50 Hz Puissance absorbée 430 W Fusible de protection de l’installation électrique 10 A Réfrigérant R407c Quantité de réfrigérant 0,34 kg Poids 33 kg Dimensions (hxpxl) 320 x 363 x 825 mm Distance minimale entre appareil et murs/objets A : Haut : 50 cm B : Bas : 50 cm C : Côté : 50 cm D : Devant : 50 cm Niveau de pression acoustique LpA (1 m ; selon DIN 45635-01-KL3) 53 dB(A) COMPRESSOR SOLENOID VALVE AIR CONDENSER EVAPORATOR DRIER CAPILLARY INSULATION PROCESS PORT4 Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX FR Schéma électrique

STATFR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 5 Veuillez lire attentivement le présent manuel avant la mise en service/l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !

• Il ne faut pas utiliser l’appareil dans des locaux présentant un risque d’explosion.

• Il ne faut pas installer et faire fonctionner l’appareil dans une atmosphère contenant de l’huile, du soufre, du chlore, de l'acide ou du sel.

• Il ne faut pas utiliser l'appareil dans des locaux contenant de l'acétone, des acides ou des solvants non dilués.

• Montez l’appareil de façon stable contre une paroi.

• N’exposez pas l’appareil à un jet d’eau direct.

• Il faut faire en sorte que l'entrée et la sortie d'air soient libres.

• Il faut faire en sorte que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Il ne faut introduire ni des corps étrangers, ni un membre du corps dans l'appareil.

• Ne pas couvrir ni transporter l’appareil durant son fonctionne- ment.

• Il ne faut pas s'asseoir sur l'appareil.

• Il faut protéger tous les câbles électriques en dehors de l’ap- pareil contre des endommagements (p.ex. par des animaux).

• Il faut choisir les rallonges de câbles de raccord conformé- ment à la puissance connectée de l’appareil, la longueur du câble et l’application. Évitez toute surcharge électrique.

• Veuillez transporter l'appareil exclusivement en position verti- cale et après avoir vidé préalablement la pompe à condensat et le bac de récupération des condensats.

• Éliminez les condensats accumulés. Ne les buvez pas. Il y a un risque d'infection ! Utilisation conforme Veuillez utiliser l'appareil DH 15 AX exclusivement en tant que déshumidificateur industriel stationnaire pour assécher et pour déshumidifier l'air ambiant, tout en respectant les caractéristiques techniques. Une utilisation conforme comprend :

• l'assèchement et la déshumidification de : – installations de production, pièces souterraines – entrepôts, archives, laboratoires – processus industriels et produits – salles des machines de bateau – dispositifs hydrauliques et stations de pompage

• le séchage permanent : – d'instruments, d'appareils, de dossiers – de centrales de commande, chaufferies, systèmes de tur- bines et de tuyauteries dans des centrales électriques – des cargaisons sensibles à l'humidité etc.

• de prévention de la condensation dans les zones de manuten- tion ou les entrepôts frigorifiques Qualification du personnel Toute personne utilisant le présent appareil doit :

• être conscient des risques possibles en travaillant avec un ap- pareil électrique dans un environnement humide.

• prendre toutes les mesures nécessaires pour se protéger contre un contact direct avec les pièces sous tension.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre « Normes de sécurité ». Toute activité de maintenance au niveau du système électrique ou de la climatisation est à réaliser par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société TROTEC

Risques résiduels Danger électrique ! Tout travail au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée ! Danger électrique ! Retirez la fiche d'alimentation de la prise secteur avant tout type de travail ! Attention ! Pour éviter tout endommagement au niveau de l'appa- reil, veuillez ne jamais utiliser l'appareil sans que le filtre à air soit correctement placé ! Norme de sécurité6 Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX FR Danger ! L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences quant à la qualification du personnel ! Danger ! Un appareil qui bascule pourrait vous blesser ! Faites appel à une personne supplémentaire pour transporter et installer l'appareil. Veuillez ne pas rester sous l'appa- reil en suspension. Assurez-vous que l’appareil est fixé de manière suffisamment stable à la paroi. Comportement en cas d'urgence

1. En cas d'urgence, veuillez immédiatement débrancher l'ap-

2. Ne rebranchez jamais un appareil endommagé.

Faites appel à une personne supplémentaire pour transporter et installer l'appareil. Le cas échéant, veuillez utiliser une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil. Observez les remarques suivantes :

• Lors de son montage, tenez l'appareil à l'écart de sources de chaleur.

• Protégez l’appareil par un disjoncteur différentiel conforme aux prescriptions (RCD = Residual Current protective Device) lorsqu’il est installé dans des zones humides.

• Veuillez faire en sorte que les rallonges de câbles soient en- tièrement déroulées.

• Faites en sorte que la tension et l'intensité d l'alimentation correspondent bien aux valeurs stipulées sur la plaque signa- létique de l'appareil.

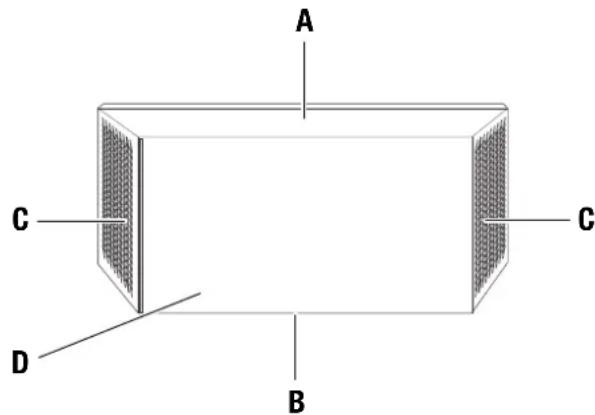

• Lors du montage de l'appareil, respectez les distances mini- males requises entre l’appareil et les murs ou d'autres objets conformément aux indications figurant dans le chapitre Don- nées techniques. Transport, montage et préparation de la mise en service

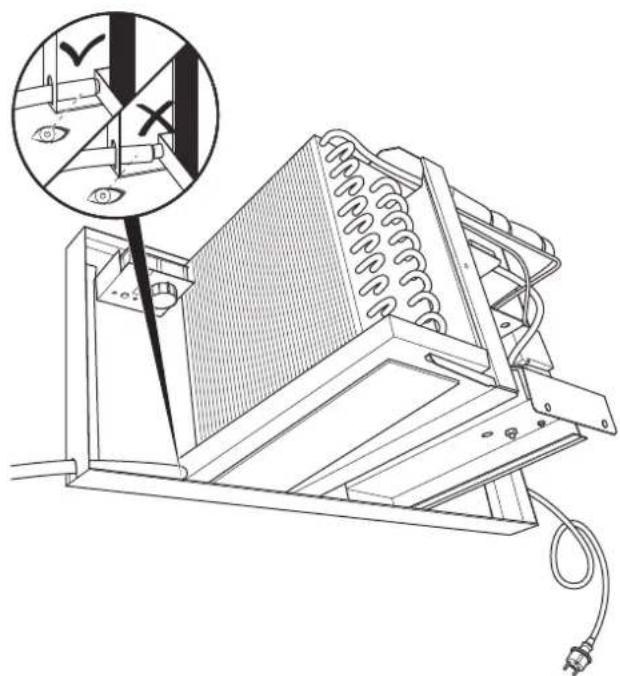

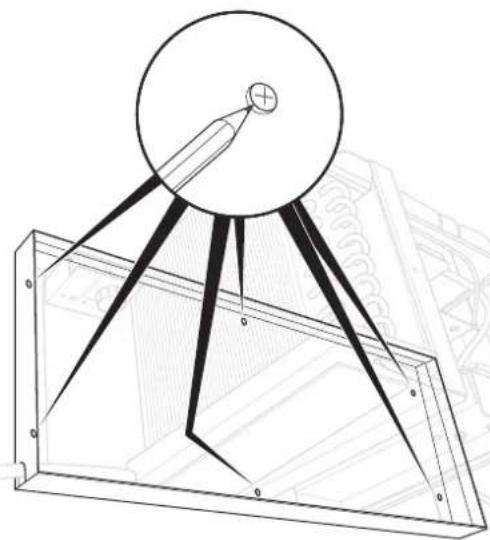

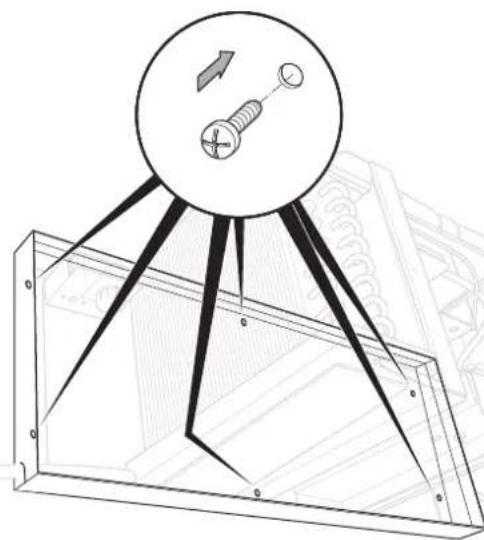

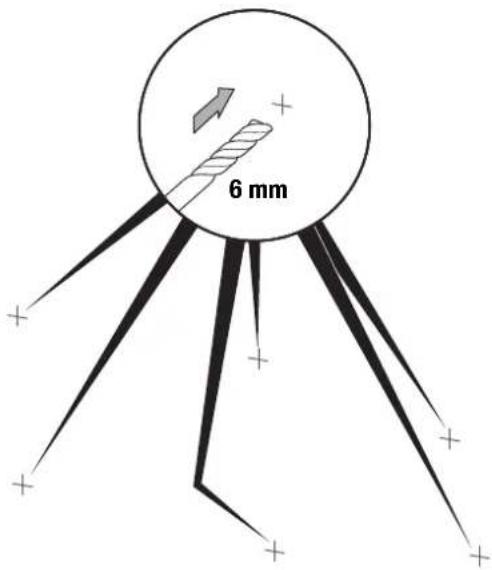

DFR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 7 Montez l’appareil en suivant la description ci-dessous. Vérifiez la bonne tenue du flexible de vidange des condensats et réglez l’humidité relative avec l’hygrostat avant de replacer l’enveloppe de protection sur l’appareil.

6mm 6mm8 Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX FR Stockage En cas de non-utilisation de l'appareil, veuillez l'entreposer comme suit :

• en position verticale, dans un endroit protégé de la poussière et d’une exposition directe au soleil,

• le cas échéant, le protéger de la poussière qui peut pénétrer, éventuellement au moyen d’une housse plastique.

• La température de stockage correspond à la plage de tempé- rature de fonctionnement stipulée dans le chapitre Données techniques.

H.FR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 9

• Après la mise en service, le fonctionnement de l'appareil est entièrement automatique.

• Pour que le capteur d'humidité puisse correctement évaluer l'humidité relative, le ventilateur tourne en permanence jus- qu'à la mise hors service de l'appareil.

• Évitez de laisser les portes et les fenêtres ouvertes. Indications sur la capacité de déshumidification La capacité de déshumidification dépend :

• de la qualité de la pièce

• de la température ambiante

• de l'humidité relative de l’air Plus la température ambiante et l’humidité relative sont élevées, plus la capacité de déshumidification est importante. Une humidité relative de l’air d'environ 50 à 60 % est suffisante pour l’emploi dans les pièces d’habitation. Cependant, il ne faut pas que l'humidité relative soit supérieure à environ 50 % dans les entrepôts, archives, etc. Éléments de commande Mettre en place le filtre à air Utilisation N° Élément de commande 2 Voyant de fonctionnement 4 Régulateur rotatif hygrostat

210 Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX FR Installer le flexible de vidange des condensats Indication : Lors de sa livraison, l'appareil est déjà doté du flexible de vidange des condensats.

1. Faites en sorte que le flexible de vidange des condensats soit

correctement raccordé à l'appareil et qu'il soit intact.

2. En fonction de l'application, placez l'extrémité du flexible de

vidange des condensats comme suit : – Mettez en place un réservoir correctement dimensionné (au moins 20 litres) à côté de l'appareil et insérez l'extrémité du flexible. Contrôlez régulièrement le niveau de remplissage du réservoir. – Placez l'extrémité du flexible de vidange des condensats au dessus d'une évacuation d'eau. Pour des distances plus im- portantes, vous pourrez également utiliser un flexible plus long du même type.

3. Faites en sorte que le flexible de vidange des condensats soit

en pente continue. Mise en service de l'appareil

1. Veuillez vous assurer que le tuyau d'évacuation des conden-

sats soit correctement raccordé et installé. Attention de ne pas trébucher sur le tuyau.

2. Faites en sorte que le tuyau d'évacuation des condensats ne

soit pas plié, ni coincé et qu'il n'y ait pas d'objets placés sur le tuyau en question.

3. Veuillez vous assurer que le condensat puisse s'écouler cor-

4. Raccordez la fiche de l’appareil à une prise de courant proté-

gée selon les règles de l'art. Attention de ne pas trébucher sur le câble.

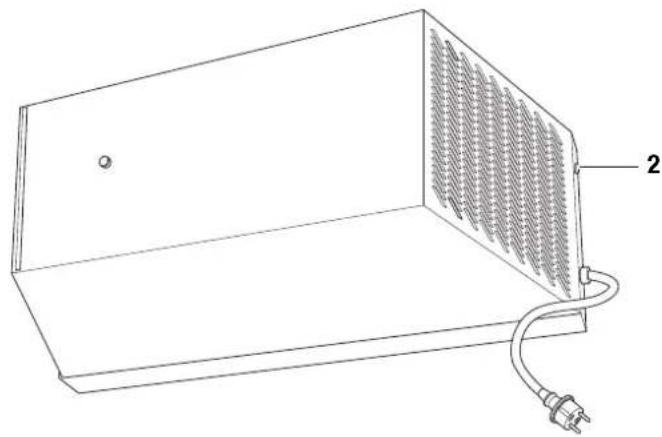

5. Vérifiez si le voyant de fonctionnement (2) rouge s'allume.

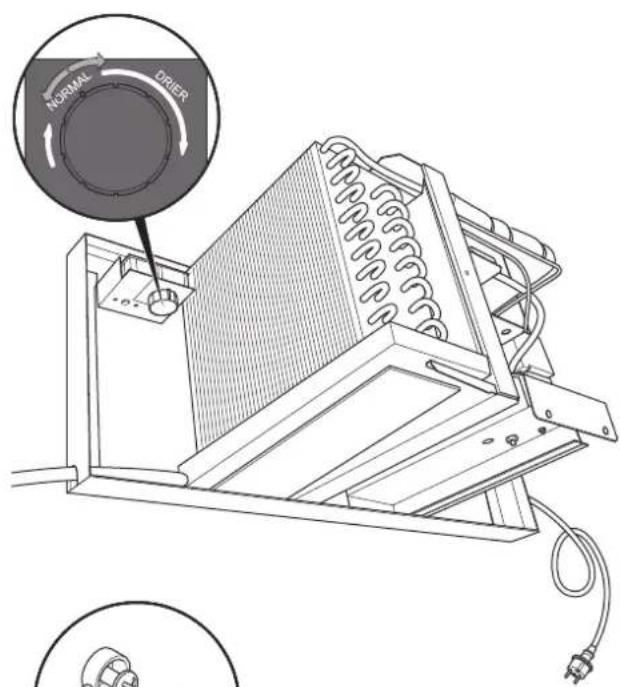

Réglage de l’humidité ambiante

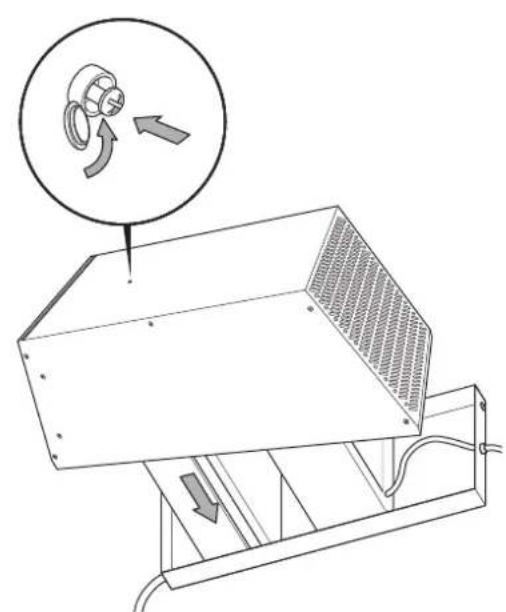

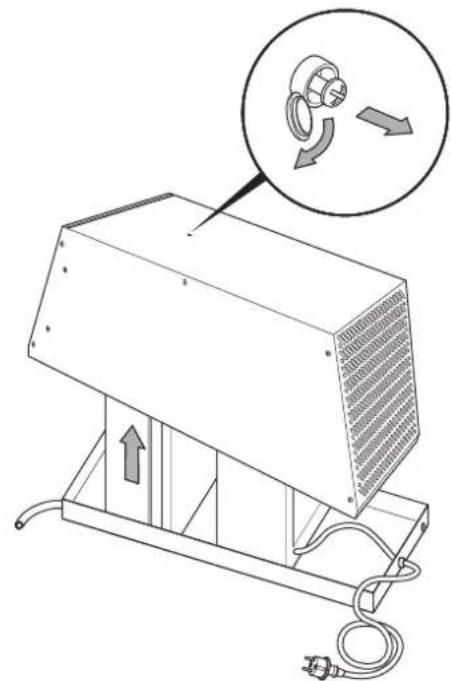

1. Retirez la vis avant de l’enveloppe de protection et enlevez-la.

2. Réglez l’humidité relative désirée avec le régulateur rotatif (4)

3. Replacez l’enveloppe de protection sur l’appareil et revissez

fermement. Dégivrage automatique Lorsque la température ambiante est inférieure à 15 °C, l'évapo- rateur givre durant la déshumidification. L'appareil effectue alors un dégivrage automatique. La durée du dégivrage peut varier.

• N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur. Mise hors service

1. Ne touchez jamais la fiche d'alimentation avec des mains hu-

2. Retirez la fiche d'alimentation de la prise secteur.

3. Retirez le flexible de vidange des condensats, ainsi que le li-

quide résiduel qui s'y trouve.

4. Nettoyez l'appareil et notamment le filtre à air conformément

aux indications figurant dans le chapitre Maintenance.

5. Stockez l'appareil conformément aux indications figurant

dans le chapitre Stockage. 12 x 1 mmFR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 11 Dans le cadre de sa production, le bon fonctionnement de l'appa- reil a été contrôlé à plusieurs reprises. Si malgré ces contrôles, l'appareil présente des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. L'appareil ne se met pas en service :

• Contrôlez la connexion au réseau (230 V/1~/50 Hz).

• Vérifiez l'intégrité de la prise de contact.

• Vérifiez la protection de l’installation électrique.

• Vérifiez l’humidité relative sélectionnée avec le régulateur ro- tatif de l’hygrostat. L'humidité relative dans l'endroit d'instal- lation doit être supérieure à la plage sélectionnée. Réduisez l'humidité relative préréglée souhaitée.

• Faites examiner l’électrique de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la so- ciété TROTEC

L'appareil est en service, mais sans condensation :

• Vérifiez la bonne fixation du tuyau d'évacuation des conden- sats.

• Vérifiez le bon fonctionnement de la pompe à condensat ou si vous remarquez des vibrations ou bruits inhabituels. Nettoyez la saleté extérieure.

• Vérifiez la température ambiante. Veuillez respecter la plage de fonctionnement de l'appareil selon les caractéristiques techniques.

• Faites en sorte que l'humidité relative corresponde aux carac- téristiques techniques.

• Vérifiez l’humidité relative sélectionnée depuis le régulateur rotatif de l’hygrostat. L'humidité relative dans l'endroit d'ins- tallation doit être supérieure à la plage sélectionnée. Réduisez l'humidité relative préréglée souhaitée.

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air. L'appareil est bruyant ou il vibre, il y a une fuite de condensat :

• Vérifiez si l’appareil est bien installé sur une surface plane et stable. L'appareil est très chaud, il est bruyant ou il perd de la puissance :

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Net- toyez la saleté extérieure.

• Vérifiez si l'intérieur de l'appareil est sale (voir chapitre Main- tenance). Le cas échéant, nettoyez l’intérieur de l’appareil à l’air comprimé. Après toutes les vérifications, l'appareil ne fonctionne toujours pas sans problème ? Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société TROTEC

Défauts et pannes12 Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX FR Intervalles de maintenance Protocole de maintenance et d'entretien Type d'appareil : ........................................ N° d'appareil : ........................................ Maintenance Intervalle de maintenance et d'entretien avant chaque mise en service en cas de besoin au moins une semaine sur deux au moins toutes les quatre semaines au moins une fois par semestre au moins une fois par an Vider la pompe à condensat, le bac de récupération des condensats ou le déshumidificateur à condensation

Contrôler les ouvertures d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, net- toyer le cas échéant

Nettoyage extérieur X X Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

Contrôler la grille d'aspiration et le filtre à air pour détec- ter des encrassements ou des corps étrangers, nettoyer ou remplacer le cas échéant

Remplacer le filtre à air X Contrôler pour détecter des endommagements X Contrôler les vis de fixation X X Marche d'essai X Intervalle de maintenance et d'entretien 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Contrôler les ouvertures d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyer le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détec- ter des encrassements Contrôler la grille d'aspiration et le filtre à air pour détecter des encrassements ou des corps étrangers, nettoyer ou remplacer le cas échéant Remplacer le filtre à air Contrôler pour détecter des endommagements Contrôler les vis de fixation Marche d'essai Remarques : 1 Date : ............................................... Signature :........................................... 2 Date :............................................... Signature : .......................................... 3 Date : ............................................... Signature :........................................... 4 Date :............................................... Signature : .......................................... 5 Date : ............................................... Signature :........................................... 6 Date :............................................... Signature : .......................................... 7 Date : ............................................... Signature :........................................... 8 Date :............................................... Signature : .......................................... 9 Date : ............................................... Signature :........................................... 10 Date :............................................. Signature : .......................................... 11 Date : ............................................. Signature :........................................... 12 Date :............................................. Signature : .......................................... 13 Date : ............................................. Signature :........................................... 14 Date :............................................. Signature : .......................................... 15 Date : ............................................. Signature :........................................... 16 Date :............................................. Signature : ..........................................FR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 13 Actions avant les travaux de maintenance

1. Ne touchez jamais la fiche d'alimentation avec des mains hu-

2. Retirez la fiche d'alimentation de la prise secteur avant tout

type de travail ! Toute activité de maintenance au niveau du système électrique ou de la climatisation est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société TROTEC

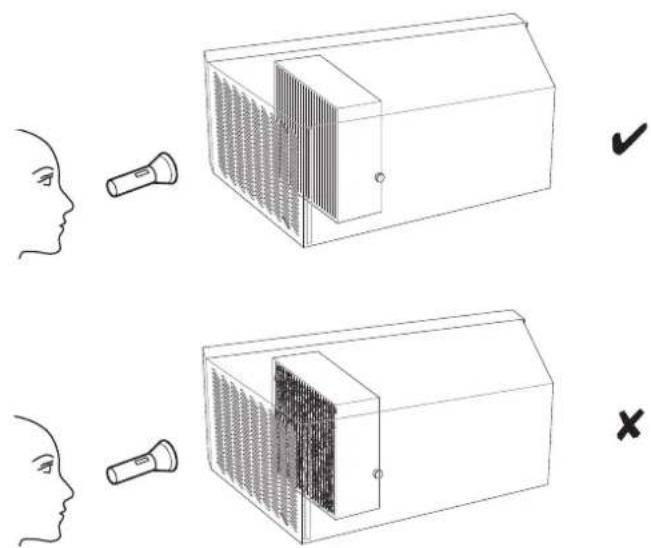

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

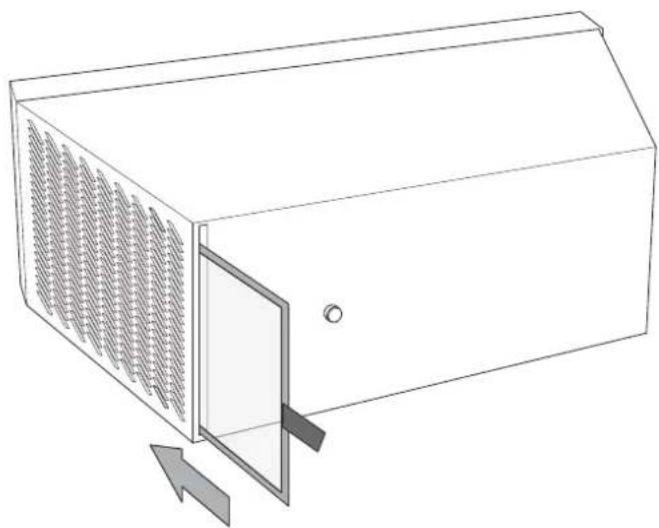

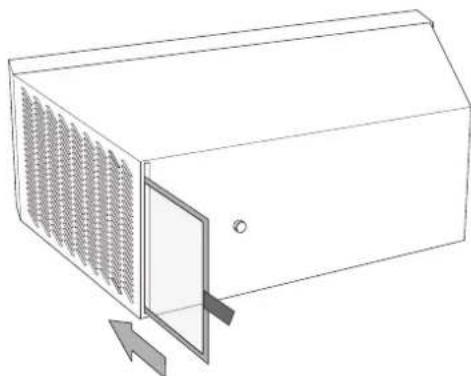

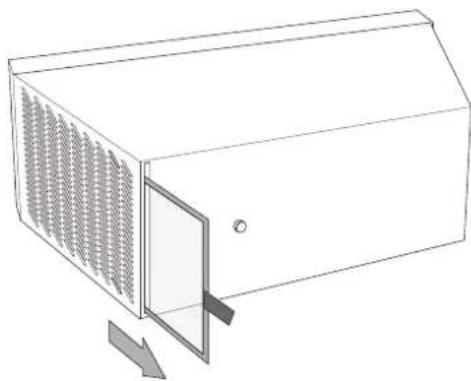

1. Retirez le filtre à air (voir chapitre Nettoyage des entrées d'air

et du filtre à air).

2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur

3. Examinez l'intérieur de l'appareil pour détecter des encrasse-

4. Si vous voyez une couche de poussière importante, procédez

de la façon suivante : – Retirez la fiche d'alimentation de la prise secteur. – Retirez l’enveloppe de protection. – Nettoyez l'appareil avec un chiffon doux et sans peluche. – Remettez l’enveloppe de protection en place. – Branchez la fiche électrique dans la prise secteur.

5. Remettez en place le filtre à air.

1. Veuillez utiliser un chiffon doux et sans peluche pour le net-

2. Humidifiez le chiffon avec de l'eau claire. Évitez l'utilisation

d'aérosols, de solvants, de nettoyants avec de l'alcool ou de produits abrasifs pour humidifier le chiffon. Nettoyage des entrées d'air et du filtre à air Attention ! Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre en place le filtre à air, veuillez vous assurer que celui-ci est intact et sec ! Respectez le chapitre intervalles de maintenance, pour remplacer à temps le filtre à air !

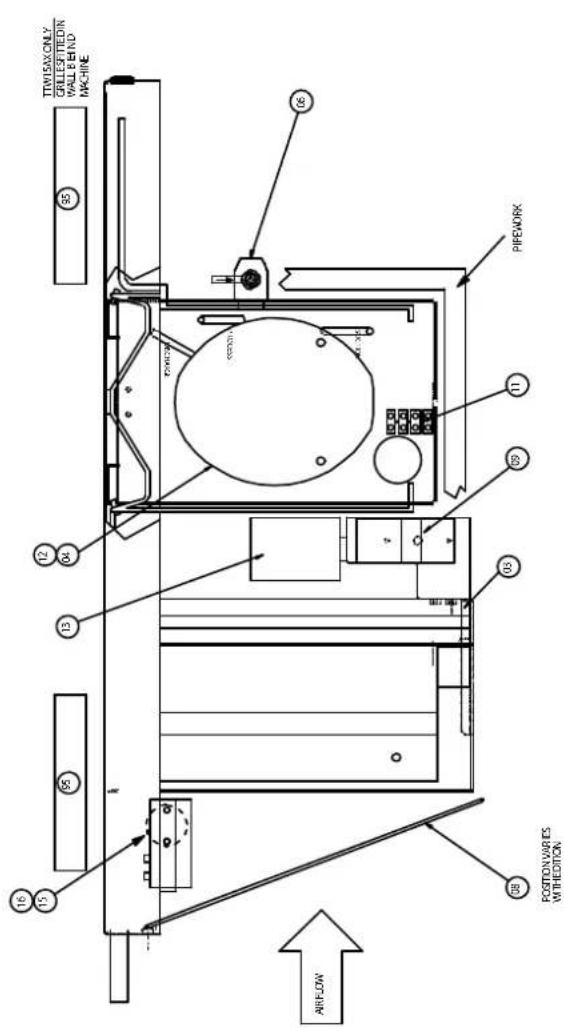

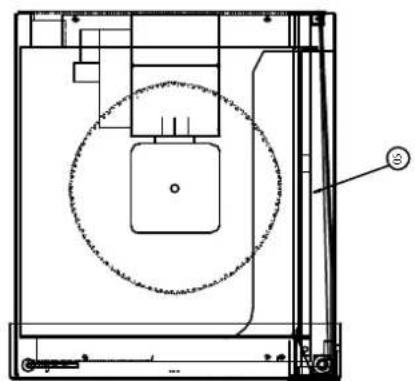

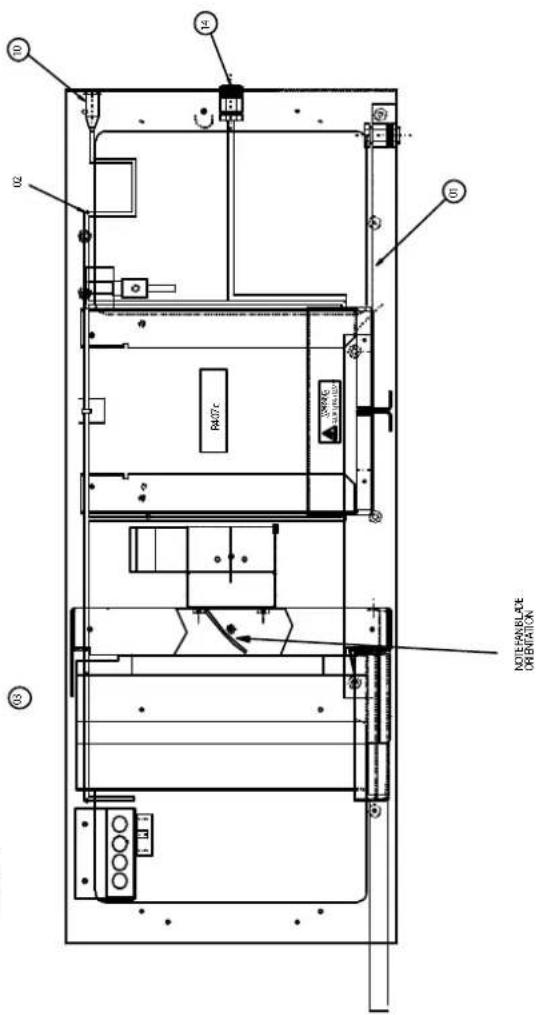

Remarque ! Les numéros des positions des pièces de rechange sont dif- férents des numéros des positions des composants utilisés dans le manuel d'utilisation.FR Manuel d'utilisation – Déshumidificateur à condensation DH 15 AX 15 Les appareils électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais être éliminés conformément à la directive européenne 2002/96/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 27 jan- vier 2003 relative aux déchets d'équipements électriques et élec- troniques. Veuillez donc éliminer cet appareil à la fin de sa durée de vie conformément aux dispositions de la loi en vigueur. L'appareil fonctionne avec un réfrigérant écologique qui ne détruit pas la couche d'ozone (voir chapitre Données techniques). Éva- cuez le mélange réfrigérant / huile contenu dans l’appareil de manière appropriée et conformément à la législation nationale en vigueur. conformément à la directive européenne basse tension 2006/95/ CE, annexe III section B et à la directive CE 2004/108/CE relative à la compatibilité électromagnétique. Par la présente, nous déclarons que le déshumidificateur à condensation DH 15 AX a été développé, conçu et fabriqué conformément aux directives CE citées. Normes harmonisées appliquées :

IEC 62233:2005 Le symbole se trouve sur la plaque signalétique de l'appareil. Fabricant : Trotec GmbH & Co. KG Grebbener Straße 7 D-52525 Heinsberg Téléphone : +49 2452 962-400 Fax : +49 2452 962-200 E-Mail : info@trotec.de Heinsberg, le 04/04/2011 PDG : Detlef von der Lieck Élimination des déchets Déclaration de conformitéTROTEC
