Type de produit	Commutateur réseau non géré 16 ports
Marque	Netgear
Modèle	FS116P
Nombre de ports	16 ports RJ-45 10/100 Mbps
Ports PoE	8 ports (1 à 8) avec alimentation PoE
Budget d'alimentation PoE	55 W max (15,4 W max par port)
Types de câbles	Ethernet Catégorie 5 ou supérieur
Alimentation	Adaptateur secteur CC 48 V, 1,45 A
Consommation électrique	70 W max
Dimensions (L × P × H)	287 × 103 × 27 mm
Poids	0,7 kg
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Normes réglementaires	CE Classe A, FCC Classe A, VCCI Classe A
Homologations de sécurité	CB, CCC
Ventilation	Passive (sans ventilateur)
Entretien et nettoyage	Débrancher l'appareil et nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser dans un endroit sec et bien ventilé. Ne pas obstruer les ouvertures d'aération
Pièces détachées et réparabilité	Non applicable (aucune pièce réparable par l'utilisateur)
Utilisation prévue	Bureau, PME, usage intérieur

FOIRE AUX QUESTIONS - FS116P NETGEAR

Comment installer le commutateur Netgear FS116P ?

Branchez l'adaptateur secteur fourni, connectez vos périphériques réseau (ordinateurs, imprimantes, etc.) aux ports RJ-45 à l'aide de câbles Ethernet Catégorie 5 ou supérieur. Le commutateur est prêt à l'emploi, aucune configuration logicielle nécessaire.

Quels périphériques peuvent être alimentés par PoE sur le FS116P ?

Les ports 1 à 8 fournissent une alimentation PoE jusqu'à 15,4 W par port, compatible avec les caméras IP, points d'accès WiFi, téléphones VoIP, et autres appareils PoE 802.3af. Le budget total est limité à 55 W.

Le commutateur est-il compatible avec le Gigabit Ethernet ?

Non, le FS116P est un commutateur Fast Ethernet (10/100 Mbps). Il n'est pas compatible avec Gigabit (1000BASE-T).

Comment réinitialiser le commutateur aux paramètres d'usine ?

Le FS116P est un commutateur non géré, il ne dispose pas de paramètres configurables ni de bouton de réinitialisation. Débrancher et rebrancher l'alimentation suffit à le réinitialiser.

Que faire si un port PoE ne fonctionne pas ?

Vérifiez que l'appareil connecté est bien compatible PoE (802.3af). Assurez-vous que la consommation totale ne dépasse pas 55 W. Testez avec un autre port PoE ou un autre câble. Si le problème persiste, contactez le support Netgear.

Le commutateur chauffe-t-il ?

Le FS116P utilise une ventilation passive et peut devenir tiède en fonctionnement normal. Placez-le dans un endroit bien ventilé et ne posez pas d'objets dessus. La température maximale de fonctionnement est de 40 °C.

Quels câbles utiliser pour connecter le FS116P ?

Utilisez des câbles Ethernet de Catégorie 5 (Cat5) ou supérieur (Cat5e, Cat6) avec connecteurs RJ-45 pour des performances optimales en 10/100 Mbps.

Le commutateur peut-il être monté en rack ?

Non, le FS116P n'est pas conçu pour un montage en rack. Il est prévu pour être posé sur une surface plane (bureau, étagère).

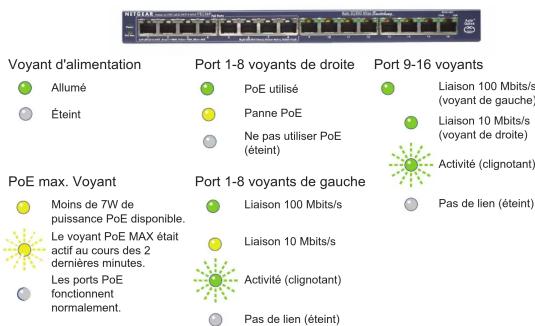

Que signifient les voyants lumineux sur le panneau avant ?

Le voyant d'alimentation (Power) est vert lorsque l'appareil est sous tension. Pour chaque port, un voyant vert indique une liaison active, et il clignote lorsqu'il y a du trafic réseau.

Où télécharger la notice complète du FS116P ?

La notice est disponible en téléchargement gratuit au format PDF sur des sites comme notice-facile.com. Vous pouvez également visiter le site officiel de Netgear (support.netgear.com) pour obtenir les documents et mises à jour.

MODE D'EMPLOI FS116P NETGEAR

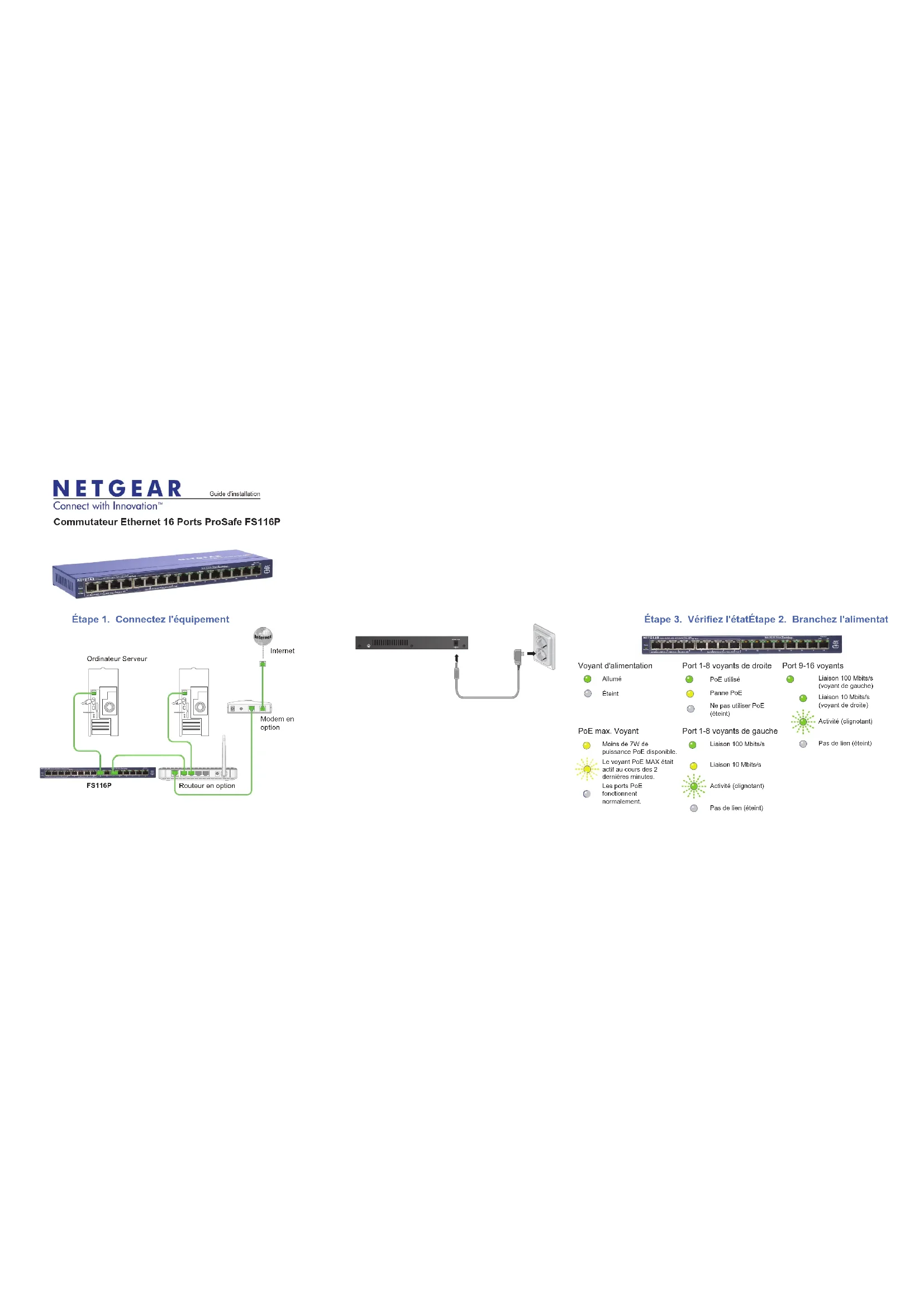

Guide d'installation

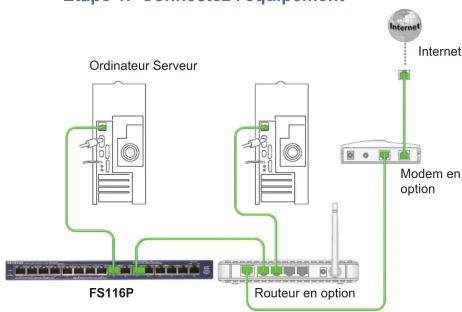

Étape 1. Connectez l'équipement

Étape 3. Vérifiez l'objet Étape 2. Branchez l'alimentat

Specifications

Specification Description
Interface réseau	Connecteur RJ-45 pour 10BASE-T ou 100BASE-TX
Cable réseau Catégorie	5 ou meilleur cable Ethernet
Ports	16
Adaptateur secteur Entrée CC 48V @ 1,45 A
Consommation de courant	70W max.
Budget d'alimentation PoE	55W max. tous les ports PoE (1-8), 15,4 W max. par port PoE
Poids	0,7 kg (1,56 lb)
Dimensions (L × P × H)	287 mm x 103 mm x 27 mm11,3 po. x 4,1 po. x 1,1 po.
Température de fonctionnement	0-40 ° C (32-104 ° F)
Humidity de fonctionnement	10% -90% d'humidité relative, sans condensation
Conformité electromagnétique	CE Classe A, FCC Classe A, VCCI Classe A
Homologations de sécurité	CB, CCC

201-16182-01

C

September 2012

Conditions: NETGEAR se reserve le droit d'ajorter des modifications aux produits décrits dans ce document sans préviés aim en是一款 améliorer la conception, les fonctions opérationnelles et/ou la fiabilité. NETGEAR décine toute responsabilité quand aux conséquences de l'utilisation des produits ou des configurations de circuits décrits dans le present document.

Support technique

Après l'installation de votre périvérique, notez le nombre de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

You've desay enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR you recommends d'enregistrer votre produit sur le site Web de NETGEAR. Pour obtaining Mines à jour de produits et acceder au support Web, visitez http://support.nelgear.com.

Ce symbole a été appoxe conformément à la directive européen 2002/06 sur la mise au rebut des équipements électriques et éléroniques (directive WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut de cette produit dans un état membre de l'Union européen, il doit être traité et recyclé conformément à cette directive.

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Les informations sont sujétées à changement sans prévais. Les autres marques et nome produits sont des marques commerciales ou des marques déposées de leurs dettes trésorerie. © NETGEAR, Inc. Trous droits réservés.

Pour une utilisation en interieur dans tous les pays de I'UE et la Suisse.
