| Type de produit | Kit de base pour caméra vidéo professionnelle |
| Marque | OConnor |
| Modèle | ORig PRO Kit |
| Dimensions approximatives | 20 cm x 15 cm x 5 cm |
| Poids approximatif | 0,8 kg |
| Alimentation | Aucune (passif) |
| Fonctions principales | Support de caméra avec réglage en hauteur, compatibilité avec de nombreux modèles, intégration avec O-Box et O-Focus |
| Plage de réglage en hauteur | 32 mm à 107 mm (centre optique à la base) |
| Matériau | Aluminium et acier inoxydable |
| Compatibilité caméra | AJACion, Arri Alexa/Amira, Blackmagic, Canon, RED, Sony, Panasonic, etc. (voir notice) |
| Accessoires inclus | Plaque de base, tiges de guidage, vis de montage |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les solvants. |
| Sécurité | Vérifier le serrage des vis avant utilisation. Ne pas dépasser la charge maximale. |
| Pièces détachées et réparabilité | Disponibles auprès du fabricant ou revendeurs agréés |
| Informations générales | Kit professionnel pour montage de caméra avec plateau et tiges. Conçu pour les configurations de tournage. |
FOIRE AUX QUESTIONS - ORig PRO Kit OConnor
Quels types de caméras sont compatibles avec le ORig PRO Kit ?
Le kit est compatible avec de nombreuses caméras professionnelles, notamment les séries Arri Alexa, Blackmagic URSA, Canon C300/C500, RED Epic/Scarlet, Sony FS7/F5, et bien d'autres. Consultez le tableau de la notice pour les réglages spécifiques.
Comment ajuster la hauteur de la caméra sur le ORig PRO Kit ?
La hauteur se règle en faisant glisser le plateau sur les tiges de guidage. Utilisez la table de correspondance pour trouver le réglage adapté à votre caméra (ex: 75 mm pour Canon C100). Serrez les vis après réglage.
Le ORig PRO Kit nécessite-t-il une alimentation électrique ?
Non, le kit est entièrement passif et ne nécessite aucune alimentation. Il sert uniquement de support mécanique.
Puis-je utiliser le kit avec un adaptateur de plaque standard ?
Oui, pour certaines caméras comme la Blackmagic URSA, un adaptateur VCT vers plaque standard est nécessaire. Pour d'autres, la plaque standard se fixe directement.
Quel est le poids maximum supporté par le ORig PRO Kit ?
Le kit est conçu pour des caméras professionnelles standard. La charge maximale n'est pas explicitement spécifiée, mais elle convient à la plupart des configurations de tournage (jusqu'à environ 10 kg).
Comment nettoyer le ORig PRO Kit ?
Utilisez un chiffon doux et sec pour essuyer la poussière. Évitez les produits chimiques agressifs qui pourraient endommager la finition.
Le kit est-il compatible avec les matte boxes et follow focuses OConnor ?
Oui, il est conçu pour s'intégrer avec les accessoires OConnor comme l'O-Box et l'O-Focus. Les positions des tiges sont adaptées pour ces éléments.
Comment fixer la plaque de base sur la caméra ?
La plaque de base se visse sous la caméra à l'aide des trous filetés situés sur l'axe de l'objectif. Assurez-vous que la face est plane.
Où puis-je trouver les pièces de rechange pour le ORig PRO Kit ?
Les pièces détachées sont disponibles auprès des revendeurs agréés OConnor ou directement via le service client du fabricant.
Le kit inclut-il des instructions de montage ?
Oui, une notice d'utilisation est fournie avec le kit. Vous pouvez également la télécharger gratuitement au format PDF sur notice-facile.com.
Questions des utilisateurs sur ORig PRO Kit OConnor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caméra vidéo professionnelle au format PDF gratuitement ! Retrouvez votre notice ORig PRO Kit - OConnor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ORig PRO Kit de la marque OConnor.
MODE D'EMPLOI ORig PRO Kit OConnor

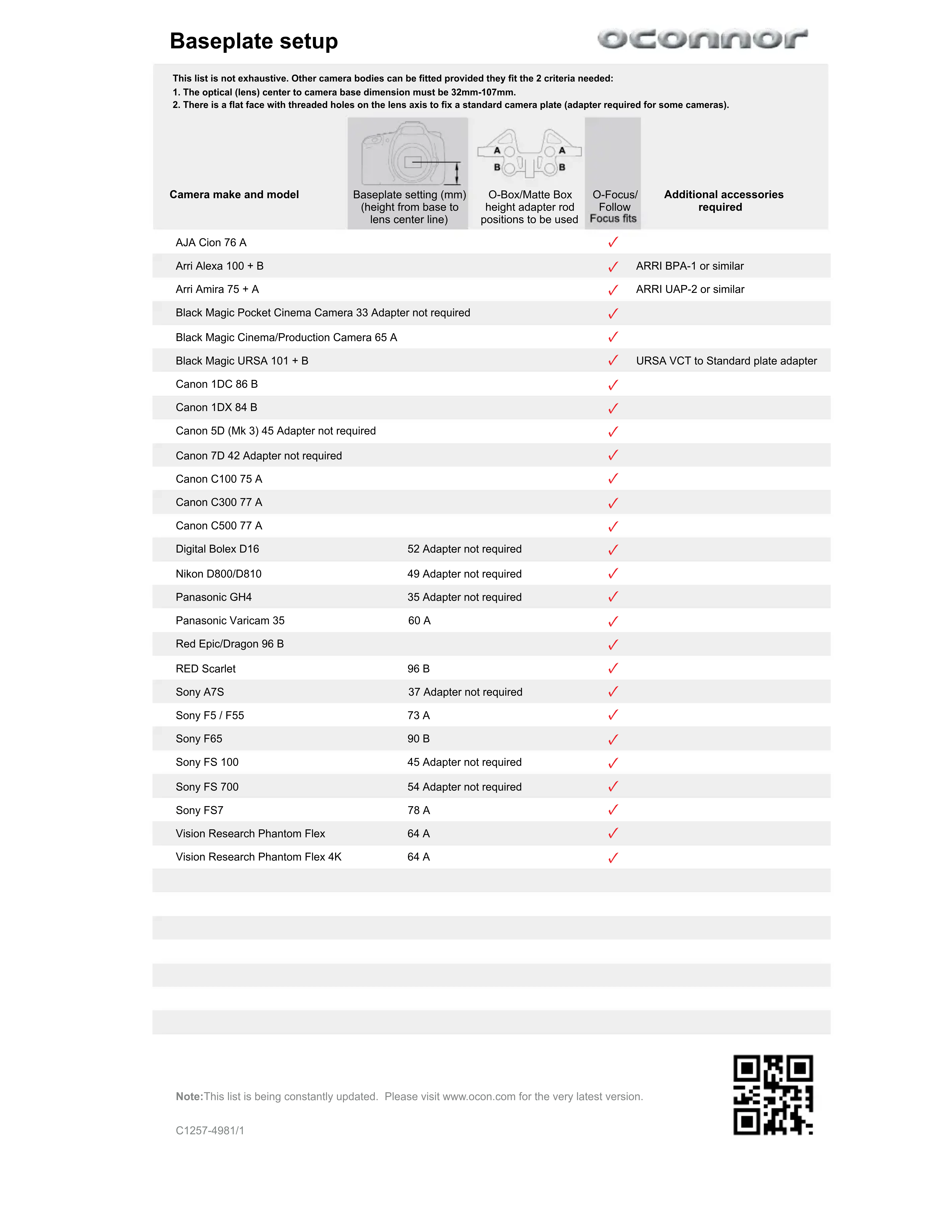

Baseplate setup
This list is not exhaustive. Other camera bodies can be fitted provided they fit the 2 criteria needed:
1. The optical (lens) center to camera base dimension must be 32mm-107mm.
2. There is a flat face with threaded holes on the lens axis to fix a standard camera plate (adapter required for some cameras).
| Camera make and model | Baseplate setting (mm) (height from base to lens center line) | O-Box/Matte Box height adapter rod positions to be used | O-Focus/Follow Focus fits | Additional accessories required |
| AJA Cion 76 A | ✓ | |||
| Arri Alexa 100 + B | ✓ | ARRI BPA-1 or similar | ||
| Arri Amira 75 + A | ✓ | ARRI UAP-2 or similar | ||
| Black Magic Pocket Cinema Camera 33 Adapter not required | ✓ | |||
| Black Magic Cinema/Production Camera 65 A | ✓ | |||
| Black Magic URSA 101 + B | ✓ | URSA VCT to Standard plate adapter | ||
| Canon 1DC 86 B | ✓ | |||
| Canon 1DX 84 B | ✓ | |||
| Canon 5D (Mk 3) 45 Adapter not required | ✓ | |||
| Canon 7D 42 Adapter not required | ✓ | |||
| Canon C100 75 A | ✓ | |||
| Canon C300 77 A | ✓ | |||
| Canon C500 77 A | ✓ | |||
| Digital Bolex D16 | 52 Adapter not required | ✓ | ||
| Nikon D800/D810 | 49 Adapter not required | ✓ | ||
| Panasonic GH4 | 35 Adapter not required | ✓ | ||
| Panasonic Varicam 35 | 60 A | ✓ | ||
| Red Epic/Dragon 96 B | ✓ | |||
| RED Scarlet | 96 B | ✓ | ||
| Sony A7S | 37 Adapter not required | ✓ | ||
| Sony F5 / F55 | 73 A | ✓ | ||
| Sony F65 | 90 B | ✓ | ||
| Sony FS 100 | 45 Adapter not required | ✓ | ||
| Sony FS 700 | 54 Adapter not required | ✓ | ||
| Sony FS7 | 78 A | ✓ | ||
| Vision Research Phantom Flex | 64 A | ✓ | ||
| Vision Research Phantom Flex 4K | 64 A | ✓ |
