| Type de produit | Filtre digitalSTROM (disjoncteur électrique) |
| Modèle | DSF12 |
| Marque | digitalSTROM |
| Fabricant | aizo ag |
| Tension d'entrée nominale | 230 V AC |
| Fréquence | 50 Hz |
| Puissance absorbée | 0,5 W |
| Fusible en amont | 16 A max. |
| Protection | IP20 (EN 60529) |
| Température ambiante admissible (service) | -20 °C à +45 °C |
| Température ambiante admissible (stockage) | -20 °C à +70 °C |
| Humidité admissible (service) | Uniquement dans locaux secs et fermés |
| Poids sans emballage | 0,1 kg |
| Dimensions (L x H x P) estimées | 72 x 90 x 58 mm (4 modules) |
| Fonctions principales | Filtrage des interférences réseau et découplage des installations placées en amont du système digitalSTROM |
| Installation | Par un spécialiste formé ; requiert un disjoncteur 16 A en amont ; un filtre par phase (max 3 par distribution) |
| LED indicatrice | Vert : prêt au fonctionnement ; éteint : condition d'erreur (ex. manque tension) |
| Sécurité | Danger de mort si contact sous tension ; toujours couper l'alimentation avant installation ; bornes à recouvrir après montage |
| Garantie | 24 mois contre vices cachés ; ouverture ou installation incorrecte annule la garantie |
| Entretien et nettoyage | Aucun entretien nécessaire ; ne pas ouvrir ; nettoyer avec un chiffon sec si nécessaire |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur ; contacter le support digitalSTROM |
FOIRE AUX QUESTIONS - DSF12 digitalSTROM
Questions des utilisateurs sur DSF12 digitalSTROM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Disjoncteur électrique au format PDF gratuitement ! Retrouvez votre notice DSF12 - digitalSTROM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSF12 de la marque digitalSTROM.

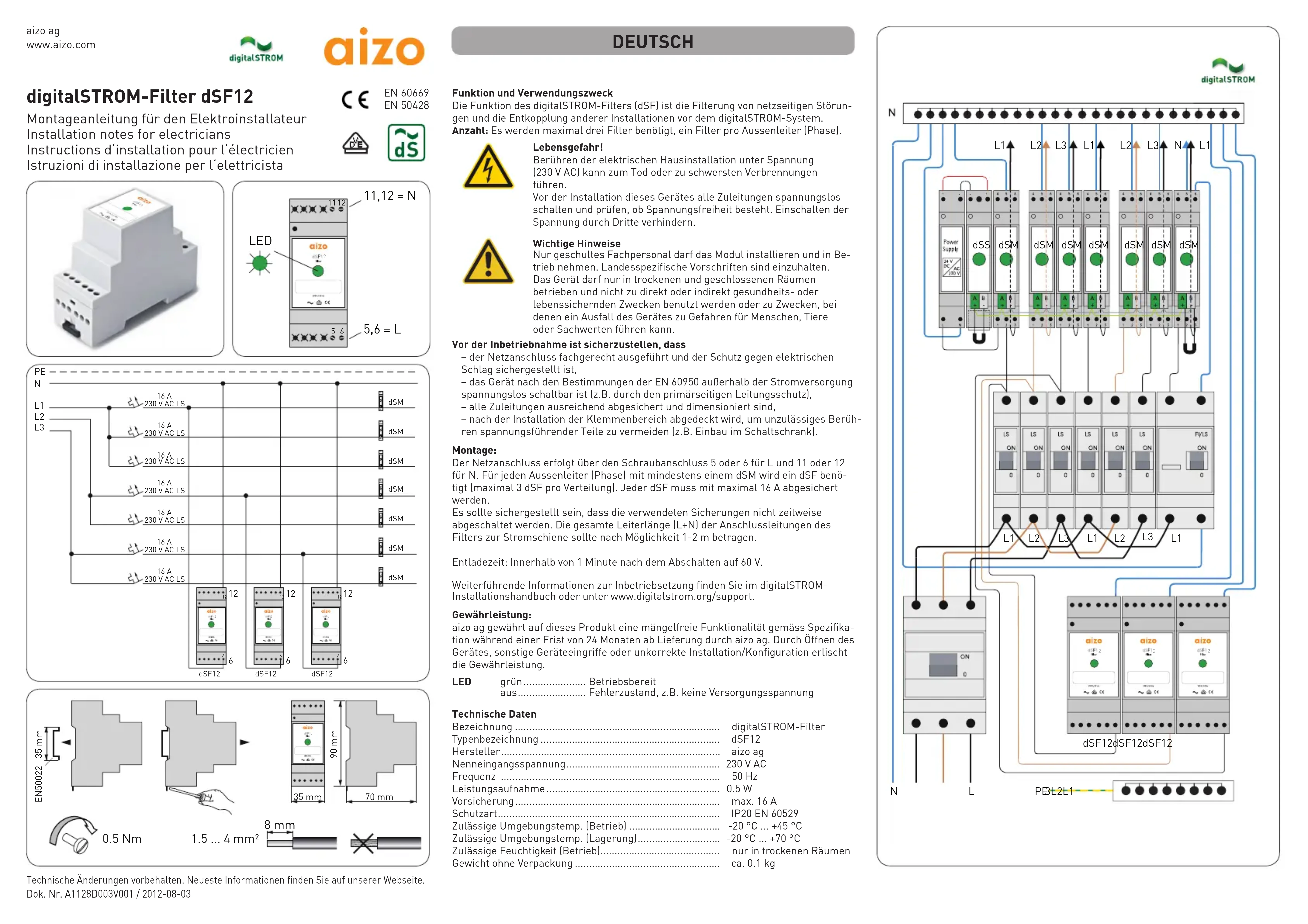

MODE D'EMPLOI DSF12 digitalSTROM
Fonctionnement et domaine d'application
Le fonctionnement du digitalSTROM-Filter (dSF) consiste au filtrage des interférences dans le réseau et au découplage d'autres installations placées devant le système digitalSTROM.
Nombre: trois filtres maximum sont nécessaires, un filtre par conducteur de phase.
Danger de mort!
Tout contact avec une installation intérieure électrique sous tension (230 V AC) peut entraîner des blessures graves, voire même la mort. Avant d'installer cet appareil, mettre toutes les lignes d'alimentation hors tension et vérifier l'absence de tension. Empêcher toute mise sous tension par une tierce personne.
Remarques importantes
Seuls des spécialistes formés sont autorisés à installer ce module et à le mettre en service. Respecter les directives nationales en vigueur. L'appareil ne doit être utilisé que dans des locaux secs et fermés et non à des fins (directement ou indirectement) à risque pour la santé ou pouvant entraîner la mort, ni à des fins pour lesquelles une panne de l'appareil peut présenter un danger pour les personnes, les animaux ou les biens matériels.
Avant la mise en service, s'assurer que
- le raccordement au réseau est réalisé de manière conforme et que la protection contre les chocs électriques est assurée,
- l'appareil peut être mis hors tension selon les dispositions de la norme EN 60950 hors de l'alimentation (par ex, via le disioncteur du côté primaire).
- toutes les lignes d'alimentation sont suffisamment sécurisées et dimensionnées,
- les bornes sont recouvertes après le montage afin d'éviter tout contact avec des élément sous tension (par ex. montage dans l'armoire électrique).
Montage:
Le raccordement au réseau est réalisé par le biais de la borne à vis 5 ou 6 pour L et 11 ou 12 pour N. Un dSF est nécessaire pour chaque conducteur de phase disposant d'au moins un dSM (3 dSF maximum par distribution). Chaque dSF doit être protégé par un fusible de 16 A au maximum.
Le fonctionnement ininterrompu des fusibles utilisés doit être assuré. La longueur totale (L + N) des raccordements de filtres à la barre conductrice devrait atteindre 1 à 2m dans la mesure du possible.
Temps de décharge : En 1 minute après la commutation à 60 V.
Vous trouverez de plus amples informations sur la mise en service dans le manuel d'installation digitalSTROM ou sur : www.digitalstrom.org/support.
Garantie des vices cachés:
aizo ag assure un parfait fonctionnement du produit conformément à la spécification pendant une durée de 24 mois après livraison par aizo ag. L'ouverture de l'appareil, toute intervention sur l'appareil ou une installation/configuration incorrecte annulent la validité de la garantie.
LED
vert......prêt au fonctionnement éteint......Condition d'erreur, p. ex. manque de tension d'alimentation
Caractéristiques techniques
| Désignation | digitalSTROM-Filter |
| Indication de type | dSF12 |
| Fabricant | aizo ag |
| Tension d'entrée nominale | 230 V AC |
| Fréquence | 50 Hz |
| Puissance absorbée | 0,5 W |
| Fusible en amont | 16 A max. |
| Protection | IP20 EN 60529 |
| Temp. ambiante admiss. (service) | -20 °C ... +45 °C |
| Temp. ambiante admiss. (stockage) | -20 °C ... +70 °C |
| Humidité admiss. (service) | seulement dans loca |
| Poids sans emballage | 0,1 kg env. |
Sous réserve de modifications techniques. Vous trouverez les dernières informations sur notre site web.
