MODE D'EMPLOI Mirra 500 IROBOT

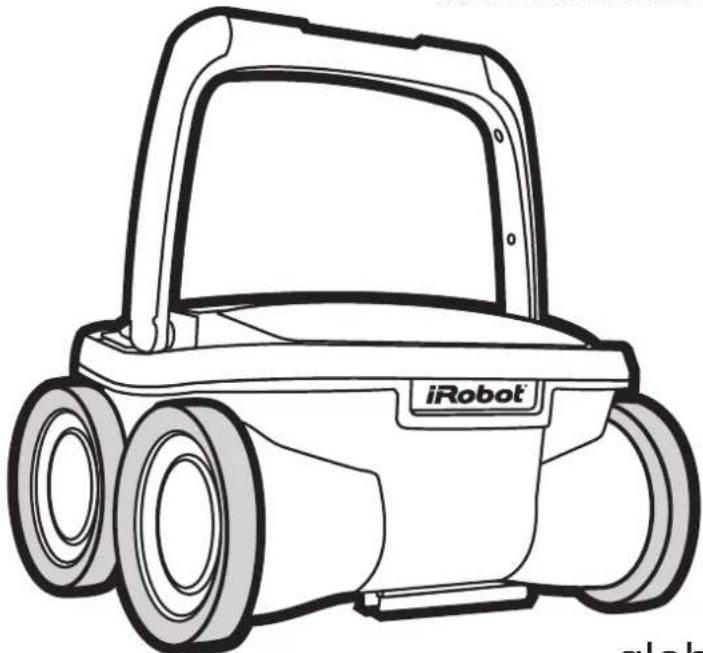

Robot nettoyeur de piscine

Guide de l'utilisateur du modele 530

global.irobot.com

CONSIGNES DE SECURITE IMPORTANTES LIRE ET RESPECTER TOUTES LES CONSIGNES

ATTENTION: ne pas brancher le bloc d'alimentation dans une prise reliée à la terre et ne pasmettre le nettoyeur de piscine en marche si celui-ci n'est pas complètement immerge dans l'eau.

La mise en marche du nettoyeur en dehors de l'eau entrainera immédiatement des dégats importants et rendra la garantie nulle.

Après la fin de son cycle de nettoyage, laissez le nettoyeur dans la piscine pendant 15 à 20 minutes. Les moteurs pourront ainsi se refroidir comme il se doit. Ne laissez pas le nettoyeur dans la piscine en permanence. Avant d'extraire le nettoyeur de la piscine, veillez à toutjs eteindre le bloc d'alimentation et le debrancher de la prise de courant. MISE EN GARDE: ne pas utiliser le nettoyeur lorsque des personnes se trouvent dans I'eau.

Utilisation réservée aux piscines exclusivement.

Avis de sécurité

• L'appareil doit être alimenté par un dispositif différentiel à courant résiduel dont le courant résiduel nominal ne dépasse pas 30mA .
• Le raccordement au circuit de dérivation doit être conforme aux normes de cablage locales et nationales en vigueur (code électrique).
• Une manipulation inadéquate de l'appareil peut entraîner des fuites de lubrifiants.
• Si le cordon d'alimentation est endommagé, afin d'éviter tout danger, il devra être remplace par un agent d'assistance technique du fabricant ou par une personne qualifiée ou formée en la matière.

Cet apparéil electroménager n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet apparéil, à moins qu'une personne responsable de leur sécurité ne leur ait expliqué comment l'utiliser ou les surveille lors de l'utilisation. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.

MISE EN GARDE: un disjoncteur deuite de terre (USA) ou disposif diffrentiel à courant résiduel (Europe) doit être installe afin de protégier votre prise électricte et éviter tout chic électricte évientel.

CONSERVEZ CES CONSIGNES

Avant demettre en marcheYOUR nettoyeur depiscine, veuillezirencamueldanssonintegralite.

Enregistrement et garantie

Pour enregistrer votre produit et activer sa garantie, veuillez vous rendre sur www.ironobot.com/register.

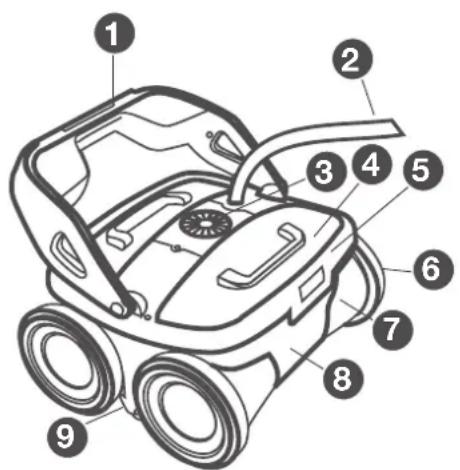

Composants

Il est possible que l'apparance de votre nettoyeur et de certains de ses composants diffère des illustrations ci-dessous. Toutefois son fonctionnement et ses procédures d'utilisation et d'entretien sont rigoureusement les mêmes.

1) Poignée
2) Cable
3) Capot supérieur
4) Accès au filtré
5) Levier de verrouillage du filtré
6) Roues
7) Corps de l'appareil
8) Soupapes d'aspiration
9) Brosse rotative

Votre nouveau nettoyeur automatique de piscine comprend :

• Nettoyeur de piscine robotisé avec son cable flottant.
• Bloc d'alimentation (transformateur).

Bienvenue

iRobot

Cher client,

Merci d'avoir choisi un robot nettoyeur de piscine iRobot Mirra de nouvelle generation. Vous faites désormais partie desgens (quelque 7,5 millions de personnes dans le monde, et ce chiffre ne cesse de croiture) qui découvert aquel point les robots domestiques sont utiles, pratiques et simples d'utilisation. Figurez-vous que, souvent, les propriétaires d'un robot en apprecien tellement le travail qu'ils lui attribuent un petit nom.

Nous aussi, nous sommes passionnés par nos robots. Rien d'étonnant puisque, depuis 20 ans environ, la fabrication de robots constitue le cœur de notre activités.

Vous avez pour l'instant suturement très envie d'essayer votre Mirra pour la première fois. Il est toute fois préféable de commencer par jeter un rapide coup d'eel au contenu de ce manuel. Il vous sera ainsi plus facile d'utiliser votre robot et, par la même occasion, vous gagnerez du temps.

J'espère que vous Mirra vous satisfera pleinement et, au nom de toute l'équipe, je vous remercie encore une fois d'avoir choisi iRobot.

Cordialement,

Colin Angle

Président, PDG et cofondateur iRobot Corporation

iRobot

Table des matieres

Mise en marche 5
Entretien et réglage 6-7
Nettoyage du filtré / Remplacement de la brosse rotative.. 8
Accès à l'hélice et nettoyage de celle-ci 9
Fonctionnement du nettoyeur de piscine. 10-12
Dépannage 13
Bloc d'alimentation 14
Certificat de conformité 15
Service à la clientèle iRobot 16

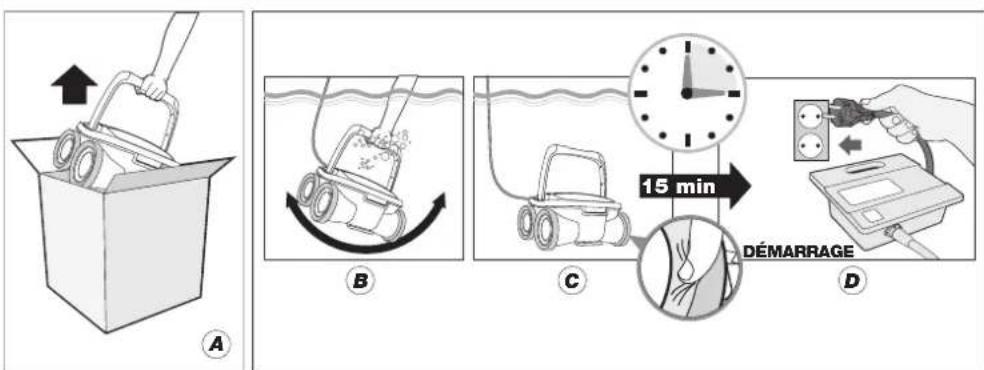

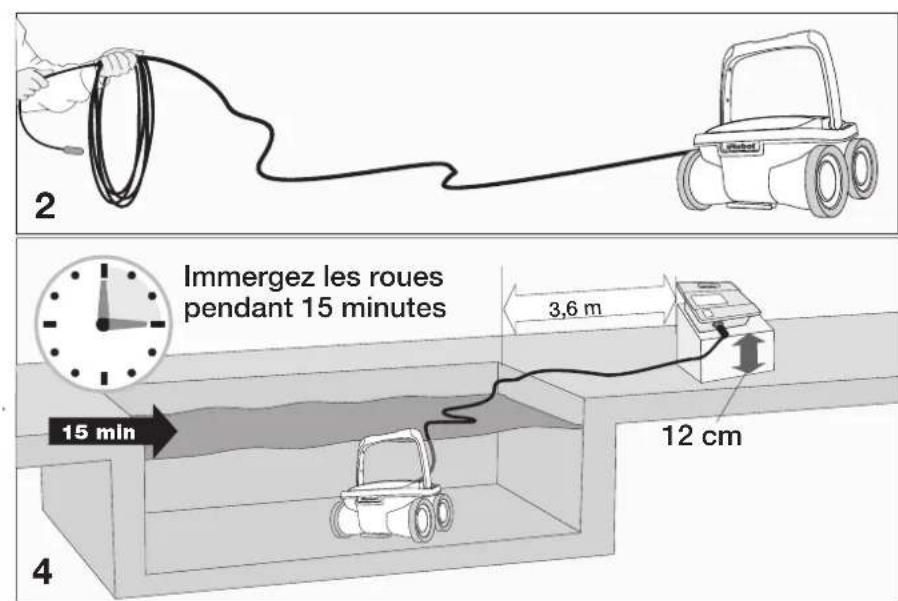

Mise en marche

global.irobot.com5

Entretien et réglage

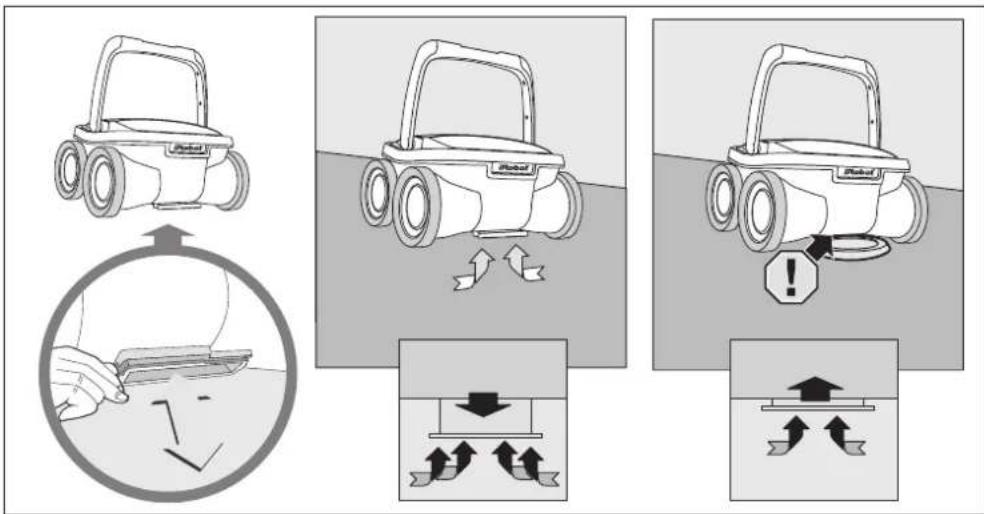

RéGLAGE DES SOUPAPES D'ASPIRATION

Ajustez la valve du filtré pour obtenir la(Meilleure) aspiration au sol.

Ajustez la valve du filtré pour obtenir la(Meilleure surface d'aspiration au sol.

IMMERSION DES ROUES PVA

Après une période de stockage prolongée, immergé les roues.

Entretien et réglage (suite)

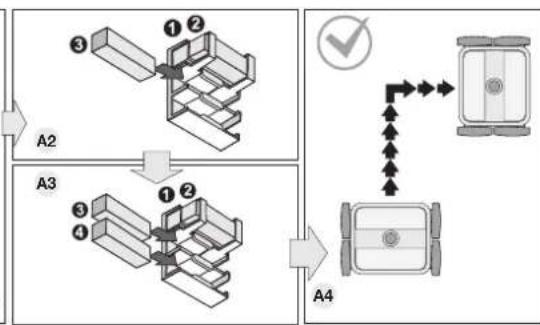

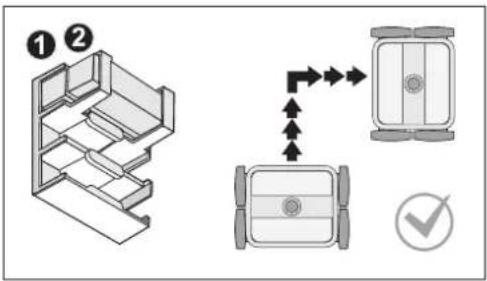

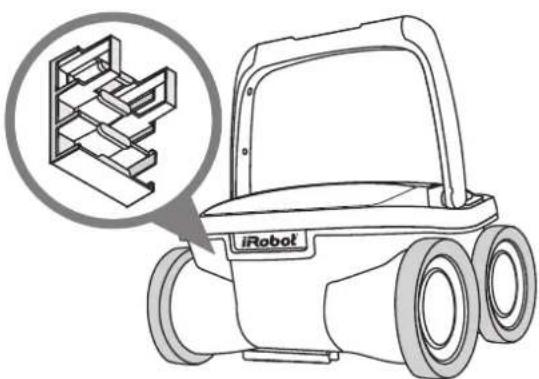

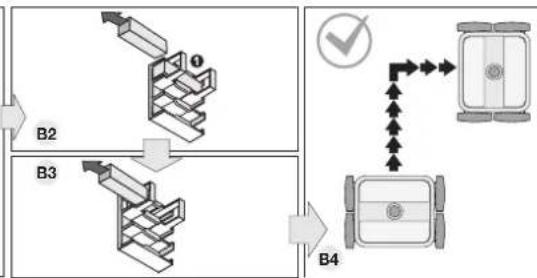

INSTALLATION DES FLOTTEURS

Le robot doit pivoter à 90 degrés lors du premier virage d'un nouveau cycle de nettoyage.

Retirez le boitier du filtré pour acceder au support de bloc de floteurs.

Ajuster le nombre de blocs de flotteurs afin d'obtenir l'amplitude de virage souhaitee.

global.irobot.com7

Nettoyage du filtré

Il est recommandé de nettoyer le filtre après chaque cycle de fonctionnement.

Remplacement de la brosse rotative

8 Guide de l'utilisateur iRobot Mirra série 500

Accès à l'hélice et nettoyage de celle-ci

AVANT D'EFFECTUER CETTE OPÉRATION, DEBRANCHÉZ LE ROBOT DU BLOC D'ALIMENTATION.

Si la force d'aspiration est medicore, il convient de nettoyer l'hélice.

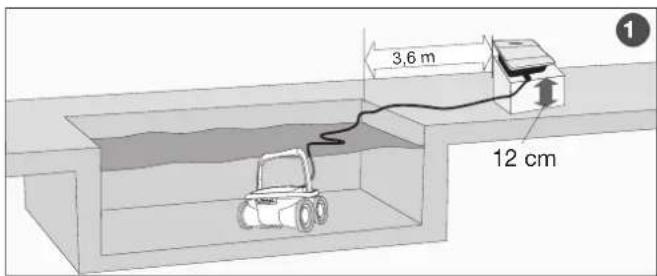

Fonctionnement du nettoyeur de piscine - Installation

1. Placez le bloc d'alimentation (transformateur) à une distance d'au moins 3,6 mètres de la piscine et à au moins 12 cm au-dessus du sol. Le transformateur alimenttera le nettoyeur en courant basse tension.

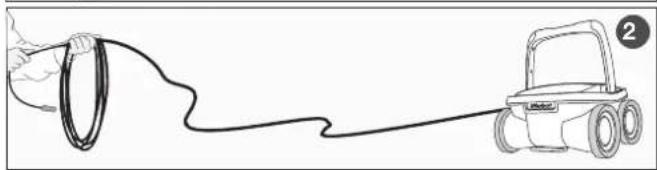

2. Deroulez le cable.

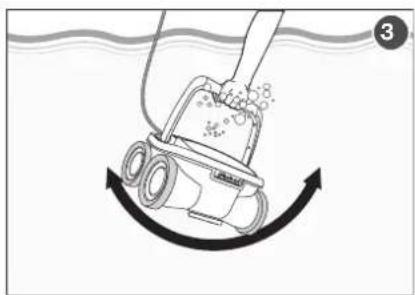

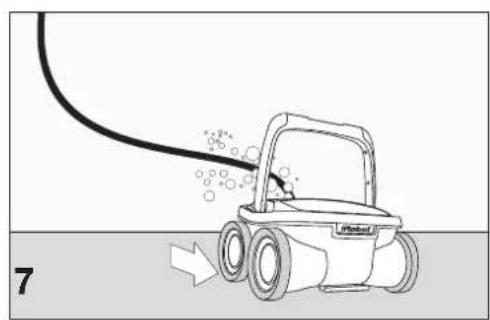

1. Placez l'appareil dans I'eau Remuez l'appareil de façon laterale dans I'eau pour que I'a r'schappe du corps de I'appareil, puis laissez couler I'appareil jusqu'au fond de la piscine. Ensuite, etendez le cable sur les abords de la piscine le plus platement possible.

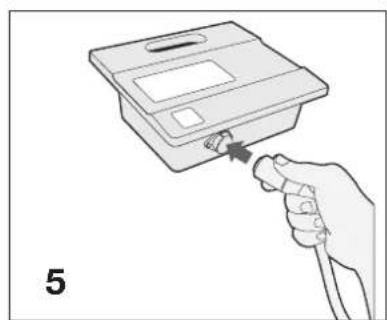

1. Branchez le cable au bloc d'alimentation. Assurez-vous que la clavette de la fiche est exactement en regard de la fente se trouvant sur la prise du bloc d'alimentation (voir informations plus précises à la page suivante).
2. Branchez le bloc d'alimentation à une prise de courant reliée à la terre. Assurez-vous que la prise électrique est correctement reliée à la terre.
3. Appuyez sur le bouton CLEAN : le voyant lumineux s'allumera, indiquant que l'appareil est en marche, et le nettoyeur de piscine entamera son cycle de nettoyage.

IMPORTANT:

Veiliez à tousjours entreposer votre nettoyeur de piscine dans un lieu dont la température se situe entre 10 et 40^ . Cela permettra de conserver les moteurs, les plastics et les joints en bon état.

Le robot peut être utilisé dans des eaux à des températures situées entre 13^ et 35^ . Toutefois, la température optimale recommendée se situe entre 22^ et 32^ .

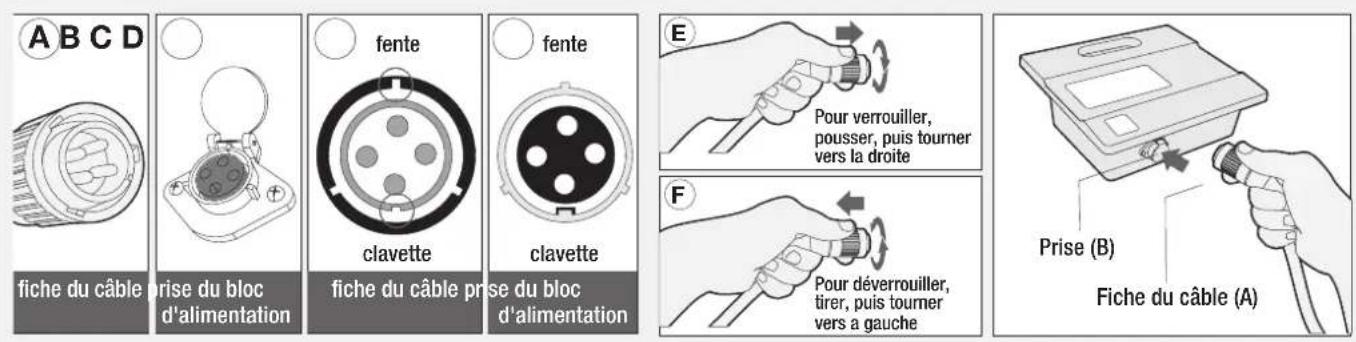

Fonctionnement du nettoyeur de piscine Branchement du cable

Type de cable

Pour brancher le cable (figure A) dans la prise du bloc d'alimentation (figure B), procedede comme suit :

1. Prépare la fiche comme dans la figure C, avec la clavette et les trois fentes extérieures dans la même position que sur l'illustration.
2. Positionnez la clavette et les fentes de la fiche du cable exactement en face de la clavette et des fentes de la prise du bloc d'alimentation (figure D).
3. Introduisez la fiche complètement dans la prise du bloc d'alimentation.
4. Une fois la fiche introduite, faites-la tourner vers la droite afin de la verrouiller (figure E).
5. Pour-retirer la fiche,faites tourner la fiche vers la gauche afin de la déverrouiller,puis tirez-la hors de la prise (figure F).

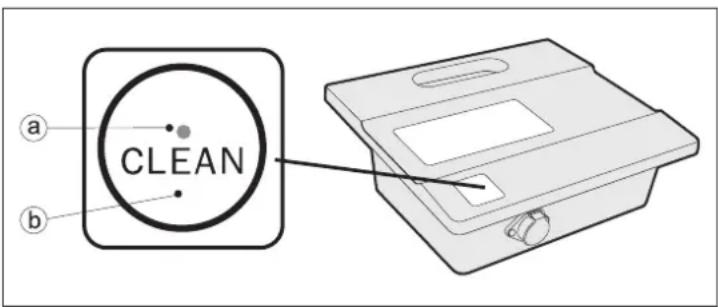

Fonctionnement du nettoyeur de piscine - Bouton d'alimentation

a. DEL d'alimentation

La DEL bleue clignote lorsque le bloc d'alimentation est en mode de veille, et est allumée en continu lorsque le nettoyeur de piscine est en marche.
b. Bouton « CLEAN »
Ce bouton permet de passer de « ON » (en marche) à « Standby » (veille), et inversement.

IMPORTANT : après chaque cycle, le nettoyeur de piscine passera automatiquement en mode de veille. Si vous souhaitez arrêté l'appareil pendant un cycle de travail, appuyez sur le bouton CLEAN une fois. La DEL commencerera alors à clignoter, indiquant que l'appareil s'est arrêté de fonctionner.

Conseils d'entretien

• Éteignez et débranche le bloc d'alimentation à chaque fois que vous extrayez le nettoyeur de l'eau.
• Il est recommandé de nettoyer le filtre après chaque cycle.
• Denoueze regulierement le cordon d'alimentation flottant.

• Conservez le carton d'emballage de votre nettoyeur pour pouvoir stocker ce dernier durant les saisons froides ou pour envoyer votre apparéil à votre revendeur si un entretien était nécessaire.

• Lorsqu'il n'est pas utilisé, ne laissiez pas votre nettoyeur directement exposé aux rayons du soleil.

• Ne laissez jamais le bloc d'alimentation directement exposé aux rayons du soleil et évitez de l'exposer à la pluie.
• Il est recommandé de rincer occasionnellement votre nettoyeur à l'eau douce. Cela permettra de prolonger la durée de vie de votre nettoyeur.
• Nettoyez l'hélice une fois par mois.

Dépannage

AVANT DE CONTACTER VOTRE CENTRE D'ASSISTANCE, VEILLEZ À VERIFIER CE QUI SUIT

Pour éviter tout dégât matériel et toute blessure, avant toute opération de dépannage, le nettoyeur de piscine doit être débranché du bloc d'alimentation et le bloc d'alimentation doit être débranché de la prise électrique.

1. Le nettoyeur ne pompe pas d'eau ou ne se déplace pas :
   a) Assurez-vous que la prise électrique fournit bien du courant.
   b) Assurez-vous que le transformateur est bien branché à une prise de courant reliée à la terre et que le cable est bien branché au transformateur.*
   c) Désactivez, puis réactive le bloc d'alimentation plusieurs fois.
   Espacez cheque activation et desactivation d'au moins 45 secondes.
   d) Vérifie la présence eventuelle de tous débris (cheveux/poils, fils ou feuilles) susceptibles de générer le mouvement des roues et, le cas échéant, eliminez ces débris.
2. Le nettoyeur ne pompé pas d'eau du tout, ou pompé lentement, mais se déplace :
   a) Assurez-vous que l'hélice n'est pas grippée suite à l'accumulation de cheveux/poils ou autres débris. Dévissez la vis situation sur le dessus de l'appareil, puis nettoyez l'hélice. Lorsque vous remettrez le capot de l'hélice en place, voirlez à ne pas serrer la vis trop fort.
   b) Assurez-vous que le boitier du filtre est bien propre. Le cas échéant, nettoyez-le.
   c) Àprouvèe effectué toutes les vérifications ci-dessus, si le problème persisté, rendez-vous sur global.irobot.com.
3. Le nettoyeur ne se déplace pas, mais pompe de l'eau :
   a) Assurez-vous que le mouvement avant/arrrière n'est pas géné par un élément extérieur (cheveux/poils, débris, etc. sur les roues) ou que le cordon d'alimentation n'est pas entremèle.
   b) Assurez-vous qu'aucun débris n'est bloqué à l'intérieur des roues, entre les engrenages.
   c) Assurez-vous que la Brosse rotative est bien en place et n'est pas cassée. La rotation de la Brosse est transmise aux roues. Par conséquent, si la Brosse est cassée, le robot ne se déplacera pas correctement.
   d) Àprouv avoir effectué toutes les vérifications ci-dessus, si le problème persisté, rendez-vous sur global.irobot.com.

4. Le nettoyeur ne grimpe pas le long de la paroi :
   a) Assurez-vous que le boitier du filtre est bien propre. Le cas échéant, nettoyez-le.

5. Le nettoyeur ne ramasse pas les saletés et débris :

a) Verifiez les points 2a et 2b de ce guide.
b) Elargissez le captage d'eau (voir page 6).
c) Verifiez les ailerons de la soupape d'aspiration du filtré sur la face inférieure du nettoyeur (voir l'image ci-dessous). Les ailerons doivent se positionner librement en positions ouvert et fermé.

Si nécessaire, nettoyez les ailerons de la soupape.

la soupape d'aspiration du filtré

1. Il semble que le nettoyeur ne parcoure pas la totalité de la piscine : a) Il faut très probablement proceser au nettoyage complet du filtré.
   b) Assurez-vous que le nettoyeur pivote bien à 90 degrès lors du premier virage d'un nouveau cycle.

Si tel n'est pas le cas, ajoutez ou supprimez des flotteurs conformément aux consignes de la page 7.

c) Assurez-vous que le cable flottant est bien etendu et n'est pas entremelé.
d) Faites en sorte que le nettoyeur puisse parcourir la piscine durant toute la durée du cycle de nettoyage.
e) Assurez-vous que le moteur fonctionne.
f) Àprouvèe effectué toutes les vérifications ci-dessus, si le problème persisté, rendez-vous sur global.irobot.com.

1. Des débris sortent du nettoyeur lorsque je l'extrais de l'eau :

a) Poignée du verrou du filtre (le couvercle d'accès par le haut ne se ferme pas correctement) - Assurez-vous que le mécanisme de verrou n'est pas endommage. Pour que le filtre supérieur soit correctement verrouillé, il faut que les extrémites du couvercle soient parfaitement alignées au corps du nettoyeur.
b) Soupapes d'aspiration - Assurez-vous que les ailerons de la soupape d'aspiration du filtre (voir image ci-dessous) se positionnent librement en positions ouvert et fermé. Si nécessaire, nettoyez les ailerons.

global.irobot.com13

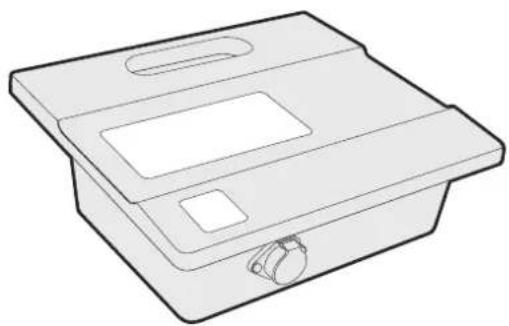

Bloc d'alimentation

Charactéristiques matérielles

Dimensions (L^P^H) 273 mm * 242 mm * 90 mm

Poids 1,9 kg

Électricité

Entree nominale 100-240V\~,50/60Hz,210W

Sortie nominale 29V,6,3A

Température de stockage -10°C - 60°C

Température de fonctionnement 0°C - 45°C

Indice de protection IP54

Mise à la terre

Le bloc d'alimentation doit etre branché a une prise de courant mise a la terre trifilaire.
Le bloc d'alimentation doit etre branché via un disjoncteur de fuite de terre ou a un dispositif differentiel acourant residuel dont le courant residuel nominal ne depasse pas 30mA

Entretien et sécurité

Le capot ne peut être retiree que par un agent autorise du service d'assistance ou par une personne qualifiee ou formee en la matière. Aucun reglage interne ou remplacement de composant ne peut etre effectue par l'utiliser Avant tout retrait du capot, le cable d'alimentation doit etre debranché. Si le cordon d'alimentation est endommage, il doit etre remplaced par un agent autorise du service d'assistance ou par une personne qualifiee ou formee en la matière. Ne branchez pas le bloc d'alimentation si le cordon est endommage.

Conditions ambientes

Le bloc d'alimentation est concu pour fonctionner tant en interieur qu'en extérieur. Toutefois, il convient de ne pas faire fonctionner le bloc d'alimentation en exposition directe aux rayons du soleil ou en exposition à l'eau. Il convient de ne pas faire fonctionner le bloc d'alimentation à une températe ambiente supérieure à 40^ .

Certificat de conformité

Normes d'essai

EN60335-1 Sécurité des appareils menagers et appareils électriques similaires - Partie 1 : régles générées

EN60335-2-41 Sécurité des appareils menagers et appareils électriques similaires - Partie 2 : exigences particulières pour les pompes

EN62233 Champs electromagnétiques - Méthodes d'évaluation et de mesure

Avis FCC: cet équipement a ete teste et s'est revelé en conformite avec les limites imposées aux apparcils numériques de Classe B, selon la section 15 de la reglementation du FCC. Ces limites ont pour but de fournir une protection raisonnable contre les interférences préjudiciables d'un équipement utilisé dans un environnement résidentiel. Cet équipement produit, utilise et peut émettre de l'énergie des fréquences radio. S'il n'est pas installé et utilise conformément au manuel d'instructions, il peut provoquer des interférences préjudiciables aux communications radio. Néanmoins, il n'existe pas de garantie qu'aucune interférence ne se produit dans une installation particulière. Si cet équipement provoque des interférences préjudiciables à la réception radio ou télévision, ce qui peut être déterminé en le mettant en marche puis en l'arrêtant, l'utilisateur est encouragé à tenter de corriger le problème par l'une des mesures suivantes :

• Réorienter ou relocaliser l'antenne réceptrice.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel est branché le récepteur.
• Consulter le fabricant, le concessionnaire ou un technician radio/télé d'expérience pour obtenir de l'aide.

MISE EN GARDE : les modifications non expressement approvues

par iRobot annuleront votre garantie.

Bénéficiez des dernières mises à jour sur votre robot

Enregistrez votre robot! Rendez-vous sur global.irobot.com

Service clientèle iRobot aux États-Unis

Pour toute question ou tout commentaire au sujet de cet apparéil, veuilles contacter iRobot avant de parler à un détaillant.

Visitez le site Web d'assistance iRobot à l'adresse www.irobot.com/support pour acceder à des consels, aux questions liéquement posées ou à des informations au sujet des accessoires et autres produits iRobot.

Pour toute assistance supplémentaire :

Appelez le service clientèle au 877 855-8593.

Heures d'ouverture du service clientèle iRobot :

Du lundi au vendredi de 9 heures à 19 heures, daytime de l'Est
Le samedi de 9 heures à 18 heures, heures de l'Est

Service clientèle d'iRobot en dehors des États-Unis et du Canada

Rendez-vous sur global.irobot.com pour :

• Obtenir des conseils qui vous permettront d'améliorer les performances de votre robot
• Obtenir des réponses à vos questions
• Télécharger un manuel détaillé du produit
• Contacter votre distributeur local
