Marque	Gewiss
Modèle	GWD8039
Type de produit	Coupe-circuits (disjoncteur)
Catégorie	Disjoncteur
Utilisation	Protection des circuits électriques contre les surcharges et courts-circuits
Emballage	Emballage standard assurant la protection lors du transport et du stockage
Inspection avant mise en service	Vérification visuelle de l'intégrité, des raccordements et des réglages de protection ; test de fonctionnement (ouverture, fermeture, déclenchement) sans charge
Fréquence d'entretien	Au moins une fois par an en conditions normales ; tous les six mois après un déclenchement pour court-circuit
Nettoyage	Élimination de la poussière avec un chiffon sec et propre
Entretien des contacts	Nettoyage et lubrification des surfaces de contact de débrochage (parties mobile et fixe)
Vérification des connexions	Contrôle du serrage correct des connexions et des vis de fixation
Précautions de sécurité	Avant entretien : déclencher le disjoncteur, couper la tension (circuit de puissance et auxiliaires), débrancher de l'installation si possible. Utiliser des EPI adaptés.
Personnel requises	Installation, mise en service et entretien par du personnel qualifié
Responsabilité	GEWISS décline toute responsabilité en cas de non-respect des instructions
Langue de la notice	Français (autres langues disponibles sur demande)
Nombre de pages	8

FOIRE AUX QUESTIONS - GWD8039 Gewiss

Comment installer le coupe-circuits GWD8039 ?

L'installation doit être réalisée par un personnel qualifié. Avant toute intervention, coupez l'alimentation électrique. Raccordez les câbles conformément au schéma de la notice (non fourni ici). Serrez correctement les connexions et effectuez un test de fonctionnement sans charge.

Quelle est la fréquence d'entretien recommandée ?

En conditions normales, un entretien annuel est suffisant. Après un déclenchement pour court-circuit, effectuez un entretien tous les six mois.

Que faire en cas de déclenchement pour court-circuit ?

Après un déclenchement, réarmez le disjoncteur si la cause du défaut est éliminée. Sinon, vérifiez le circuit. Prévoyez un entretien dans les six mois : nettoyage des contacts et contrôle des connexions.

Comment nettoyer les contacts de débrochage ?

Débranchez l'appareil et coupez toute tension. Utilisez un chiffon sec et propre pour enlever la poussière. Lubrifiez légèrement les surfaces de contact avec un lubrifiant adapté, si nécessaire.

Quelles sont les précautions de sécurité avant toute intervention ?

Avant d'effectuer une opération d'entretien, vous devez : 1) déclencher le disjoncteur, 2) couper la tension (circuit de puissance et auxiliaires), 3) débrancher l'appareil de l'installation si possible. Utilisez des équipements de protection individuelle (EPI) adaptés.

Puis-je utiliser ce disjoncteur pour des circuits monophasés ?

Oui, le GWD8039 est conçu pour une utilisation sur des circuits monophasés ou triphasés selon le modèle. Vérifiez les spécifications techniques exactes dans la notice pour confirmer la compatibilité.

Comment vérifier le bon fonctionnement de l'appareil ?

Sans brancher de charge, effectuez plusieurs manœuvres : ouverture, fermeture et déclenchement du relais. Vérifiez que le disjoncteur réagit correctement et que les contacts s'engagent bien.

Que faire si l'appareil ne se réarme pas ?

Assurez-vous que la cause du déclenchement (surcharge, court-circuit) est résolue. Si le problème persiste, l'appareil peut être défectueux. Contactez GEWISS ou un professionnel qualifié pour un diagnostic.

Où trouver les pièces de rechange ?

Les pièces de rechange ne sont pas mentionnées dans la notice. Pour toute commande, contactez directement GEWISS ou un distributeur agréé.

Quelle est la garantie de ce produit ?

La notice ne précise pas les conditions de garantie. Veuillez vous référer aux conditions générales de vente ou contacter GEWISS pour plus d'informations.

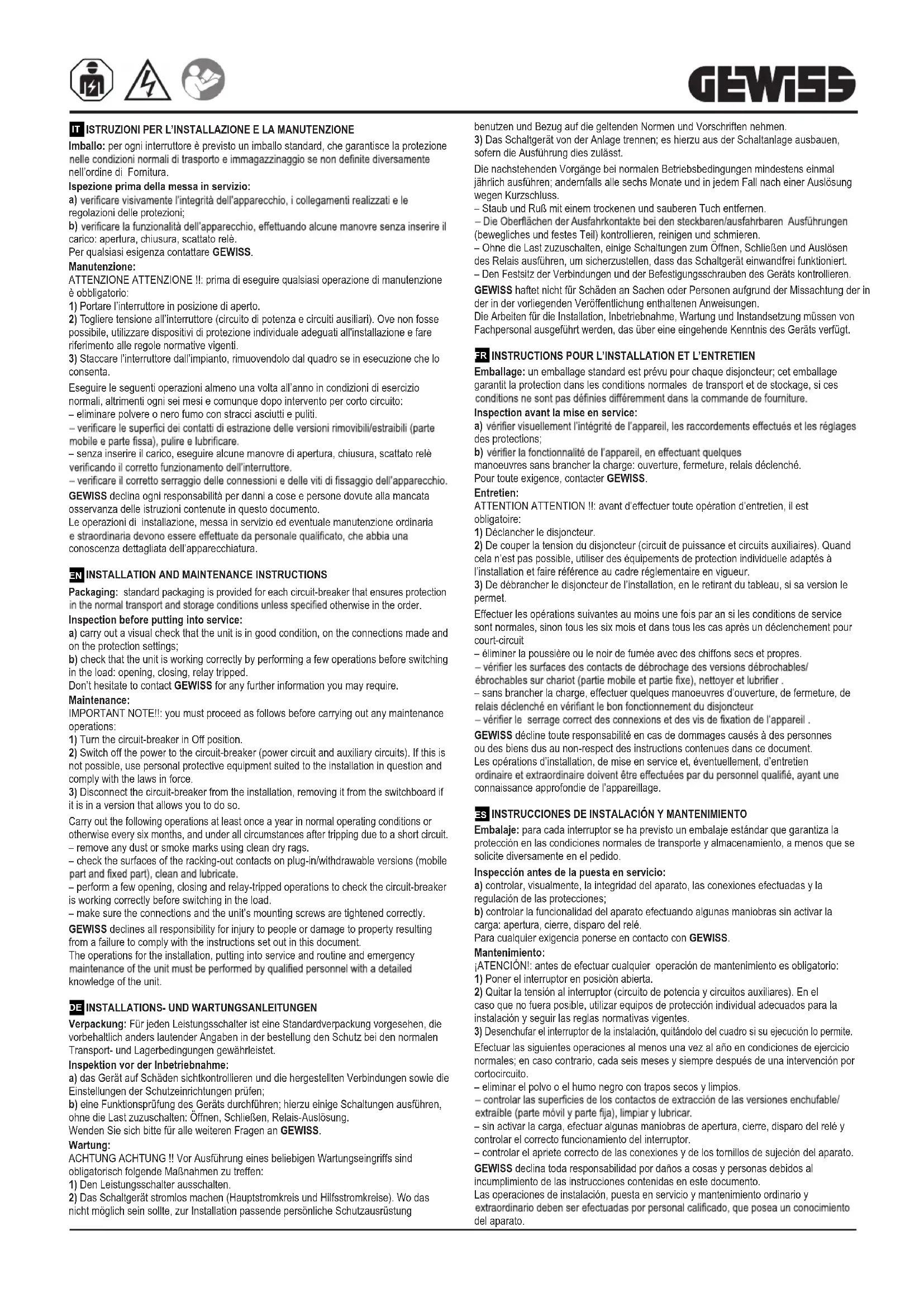

MODE D'EMPLOI GWD8039 Gewiss

Emballage: un emballage standard est prévu pour chaque disjoncteur; cet emballage garantit la protection dans les conditions normales de transport et de stockage, si ces conditions ne sont pas définies différentiement dans la commande de fourniture.

Inspection avant la mise en service:

a) vérifier visuellement l'intégrité de l'appareil, les raccordements effectuels et les réglages des protections;
b) vérifier la fonctionnalité de l'appareil, en effectuant quelques manoeuvres sans brancher la charge: ouverture, fermeture, relais déclenché.

Pour toute exigence, contacter GEWISS.

Entretien:

ATTENTION ATTENTION !!: avant d'effectuer toute opération d'entretien, il est obligatoire:

1) Déclancher le disjoncteur
2) De couper la tension du disjoncteur (circuit de puissance et circuits auxiliaires). Quand cela n'est pas possible, utiliser des équipements de protection individuelle adaptés à l'installation et faire-reference au cadre règlementaire en viqueur.
3) De débrancher le disjoncteur de l'installation, en le retardant du tableau, si sa version le permet.

Effectuer les opérations suivantes au moins une fois par an si les conditions de service sont normales, sinon tous les six mois et dans tous les cas après un déclenchement pour court-circuit

• éliminer la poussière ou le noir de fumée avec des chiffons secs et propres.
• vérifier les surfaces des contacts de débrochage des versions débrochables/ ébrochables sur chariot (partie mobile et partie fixe), nettoyer et lubrifier.
• sans brancher la charge, effectuer quelques manoeuvres d'ouverture, de fermeture, de relais déclenché en vérifier le bon fonctionnement du disjoncteur.
• vérifier le serrage correct des connexions et des vis de fixation de l'appareil

GEWISS décline toute responsabilité en cas de dommages causés à des personnes ou des biens dus au non-respect des instructions contenues dans ce document.

Les opérations d'installation, de mise en service et, évientuelles, d'entretien ordinaire et extraordinaire doivent être effectuées par du personnel qualifié, ayant une reconnaissance approfondie de l'appareillage.
