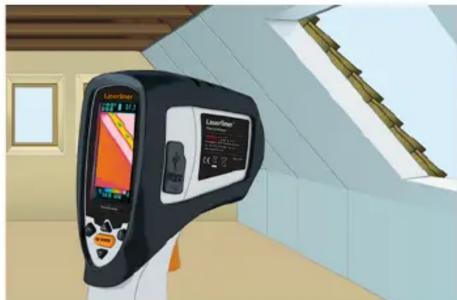

082.073A - Caméra thermique Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra thermique
Marque et modèle	Laserliner 082.073A
Dimensions	97 mm x 74 mm x 234 mm
Poids	0,410 kg (piles incluses)
Alimentation	4 piles alcalines AA, autonomie ~6 heures
Écran	2,8 pouces couleur TFT, 240 x 320 pixels
Capteur infrarouge	Matrice thermique 8-14 μm, résolution thermique <0,1 °C
Plage de mesure	-20 °C à 250 °C
Précision	±2 °C ou ±2 % de la valeur mesurée
Champ de vision	40° x 40° (FOV), mise au point standard 0,5 m - 5 m
Émissivité réglable	De 0,01 à 1,0
Taux de rafraîchissement	9 images par seconde
Stockage des images	Format JPEG sur carte micro SD (jusqu'à 8 Go)
Connectivité	USB 2.0 pour transfert de données en temps réel
Palettes de couleurs	Métal, Arc-en-ciel, Contraste élevé, Niveaux de gris
Fonctions de mesure	Point de mesure, Min/Max, données de mesure par prise de vue
Indice de protection	IP54
Température de fonctionnement	-20 °C à 50 °C
Température de stockage	-40 °C à 70 °C
Humidité relative	15 % à 85 % sans condensation
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas diriger vers l'œil. Utiliser dans un environnement sec. Respecter les températures de fonctionnement.
Pièces détachées et réparabilité	Piles AA remplaçables. Carte SD accessible. Pour autres réparations, contacter le service après-vente.

FOIRE AUX QUESTIONS - 082.073A Laserliner

Comment régler l'émissivité sur la caméra thermique Laserliner 082.073A ?

L'émissivité se règle via le menu de l'appareil. Elle peut être ajustée de 0,01 à 1,0 selon le matériau à mesurer. Consultez la notice pour les valeurs typiques.

Comment transférer les images de la caméra vers un ordinateur ?

Utilisez le câble USB 2.0 fourni pour connecter la caméra à un PC. Les images peuvent être transférées en temps réel ou via la carte SD.

Quel type de piles utiliser et combien de temps durent-elles ?

Utilisez 4 piles alcalines AA. L'autonomie est d'environ 6 heures en utilisation continue.

Quelle est la plage de température de mesure ?

La plage de mesure va de -20 °C à 250 °C.

Que faire si l'image thermique est floue ?

Vérifiez la mise au point : la distance optimale est de 0,5 m à 5 m. Assurez-vous que la lentille est propre et que l'émissivité est correctement réglée.

Comment changer les palettes de couleurs ?

Appuyez sur le bouton de palette pour basculer entre les modes Métal, Arc-en-ciel, Contraste élevé et Niveaux de gris.

Puis-je utiliser la caméra sous la pluie ?

La caméra a un indice de protection IP54 : elle résiste aux projections d'eau et à la poussière, mais n'est pas étanche. Évitez une exposition prolongée à la pluie.

Quelle est la précision de la mesure ?

La précision est de ±2 °C ou ±2 % de la valeur mesurée (la valeur la plus grande s'applique).

Comment nettoyer la lentille ?

Utilisez un chiffon doux et sec pour nettoyer délicatement la lentille. N'utilisez pas de solvants ou de produits abrasifs.

Que faire si la carte SD n'est pas reconnue ?

Assurez-vous que la carte est correctement insérée et formatée en FAT32. La capacité maximale supportée est de 8 Go. Si le problème persiste, essayez une autre carte.

MODE D'EMPLOI 082.073A Laserliner

Visualisation des courbes de température pour une utilisation dans le bâtiment, en électrotechnique, dans l'industrie et les diagnostics personnels

• Écran couleur haute résolution 2,8 po pour une analyse
• Le capteur infrarouge de qualité supérieure permet d'effectuer des mesures rapides et simples pour l'évaluation des profils de température
• Plage de mesure étendue de -20^ ... 250^
• Plage des valeurs d'émission réglable de 0,01 à 1,0 pour la mesure précise des caractéristiques des matériaux
• Point de mesure pour l'analyse de la température, affichage du Min/Max, données de mesure pour chaque prise de vue
• Palettes de couleurs standard sélectionnables : MÉTAL, ARC-EN-CIEL, CONTRASTE ÉLEVÉ ET NIVEAUX DE GRIS
• Enregistrement des données sur la carte SD interchangeable
• Interface PC intégrée par USB 2.0 pour un échange de données sans problème et le transfert de données de mesure en temps réel
• Commande simple et cohérente au moyen de boutons de menu grands et facilement accessibles

DONNÉES TECHNIQUES

CAPTEUR IRcapteur à matrice thermique 8-14μm< 0.1°C @ +30°C temperatuurresolutie

OPTIQUE IRcapteur infrarouge de qualité supérieure champ de vision 40° x 40° (FOV), point focal standard 0,5 m - 5 m

SENSIBILITÉ THERMIQUENETD, 0,1°C

PRÉCISION± 2°C ou ± 2% de la valeur mesurée

PLAGE DE MESURE -20°C ... 250°C

ÉCRAN Écran couleur TFT de 2,8 pouce, 240 x 320 pixel

TAUX DE RAFRAÎCHISSEMENT DES IMAGES 9 images / sec.

FORMAT format JPEG jusqu'à 60 000 images / GB

FONCTION DE MÉMOIRECarte micro SD jusqu'à 8 GB

CONNEXIONS USB, micro SD

DEGRÉ DE PROTECTION IP54

TEMPÉRATURE DE FONCTIONNEMENT -20°C ... 50°C

TEMPÉRATURE DE STOCKAGE -40°C ... 70°C

HUMIDITÉ RELATIVE DE L'AIR 15%rH ... 85%rH, sans condensation

ALIMENTATION ÉLECTRIQUE / DURÉE DE FONCTIONNEMENT 4 x AA pile alcalines / env. 6 heures

DIMENSIONS 97 mm x 74 mm x 234 mm

POIDS 0,410 kg (piles incluses)
